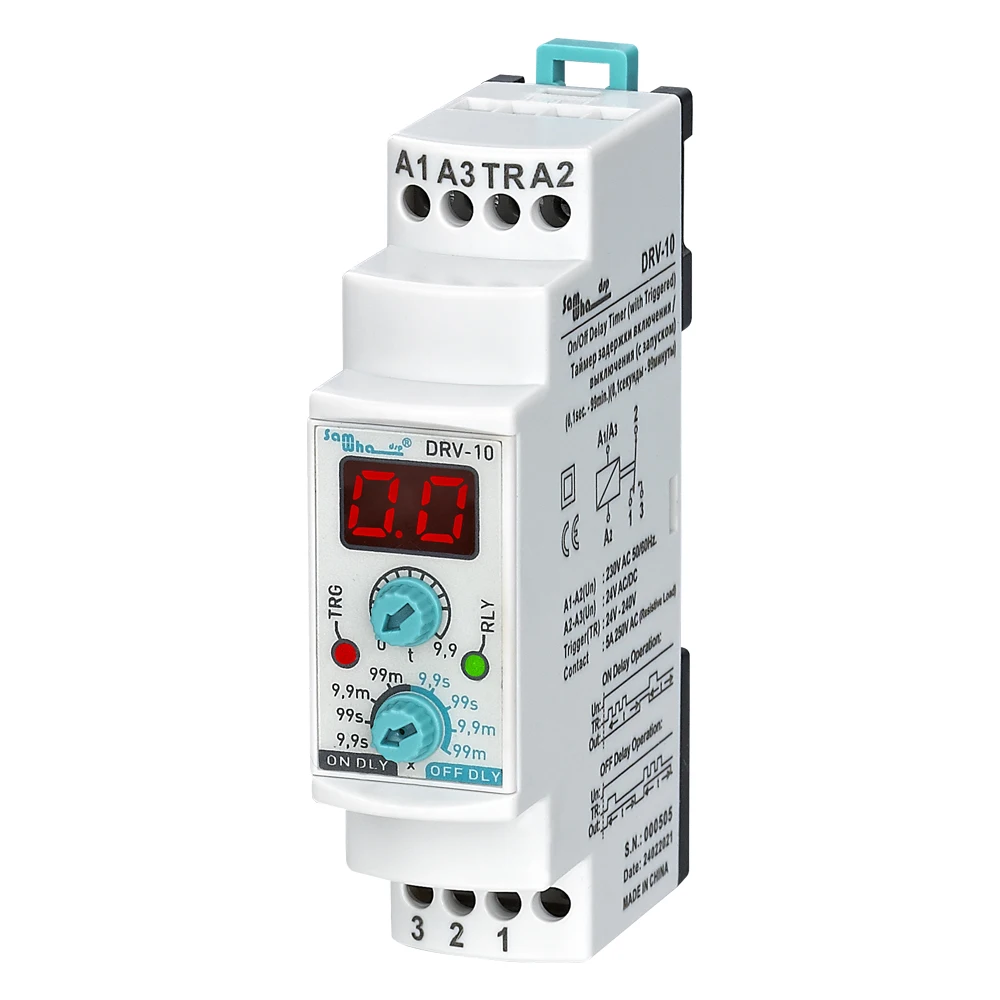

Цифровое Многофункциональное реле времени включениявыключения Samwha-Dsp DRV-10 с триггером

Общие

DRV-10 срабатывающий цифровой таймер с задержкой включения и выключения предназначен для использования везде, где требуется Управление по времени.

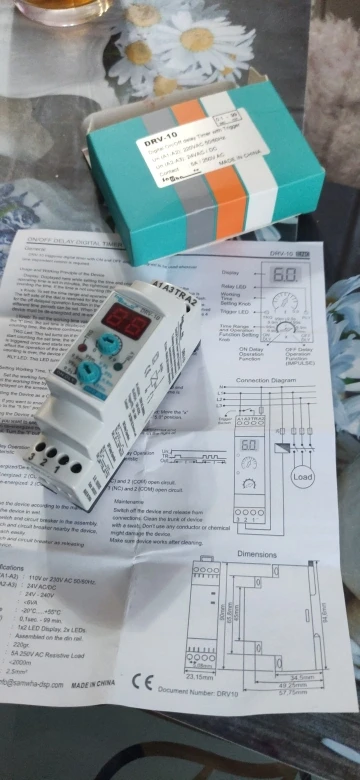

Использование и принцип работы

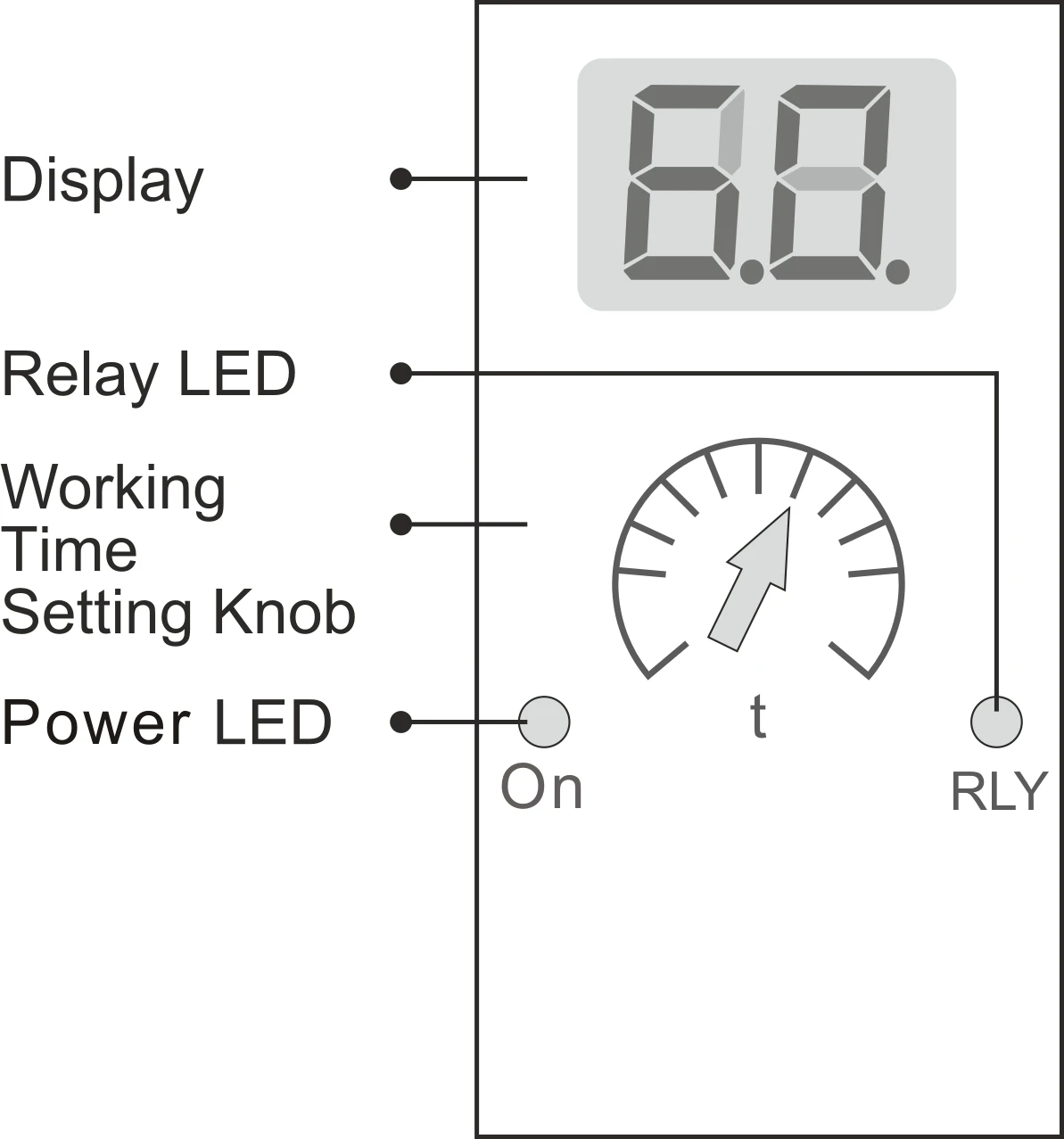

Дисплей:Отображается здесь при установке времени и отсчете установленного времени. Если время работы установлено в минутах, то правая точка Дисплея Мигает, пока Время работы устройства установлено в минутах, правая точка Дисплея Мигает, пока устройство считает время. Если время не считается (устройство не срабатывает), эта точка не будет мигать.X Ручка:Чтобы установить временной диапазон и функцию работы, переместите ручку «x» в желаемое значение.Левая сторона циферблата зарезервирована для функции включения отложенной работы, правая сторона зарезервирована для функции выключения отложенной работы в релизе. 9,9 сек., 99 сек., 9,9 мин. и 99 минут 4 для функции отложенной работы в выпуске. 9,9 сек., 99 сек., 9,9 мин. и 99 минут. Можно установить 4 различных периода времени. Когда временной диапазон установлен во время работы устройства, можно установить различные временные периоды.Когда временной диапазон установлен во время работы устройства, устройство должно быть обесточено и восстановлено, чтобы отрегулированный временной диапазон был действительным.Т-образная ручка:Чтобы установить значение рабочего времени, переместите ручку "t" в желаемое значение. При установке времени «t» на экране отображается заданное время. (Если время изменено, пока устройство считает время, устройство продолжает считать Новое время.)TRG Led:Этот светодиод включается, если включен вход триггера (TR). Чтобы устройство начало подсчет установленного времени, устройство срабатывает при включении входа TR. После того, как устройство начнет подсчет установленного времени, устройство срабатывает при включении входа TR. После того, как устройство срабатывает один раз и начинает считать время, отключение энергии на входе TR не влияет на работу устройства, устройство продолжает считать время. После окончания подсчета времени устройство должно быть сработано снова, чтобы начать подсчет снова.RLY светодиодный:Светодиодный включается, когда устройство включило реле.

Настройка рабочего времени, диапазона времени и функции работы

Установите рабочую функцию и часовой пояс, которые вы хотите настроить, используя ручку "X", и установите рабочее время с помощью кнопки "". При регулировке ручки «t» на экране отображается заданное время.

Установка устройства как ON с задержкой включения

Отл. : Если вы хотите подключить реле через 5 минут после срабатывания устройства, переместите ручку «x» в положение «9,9 М» слева от циферблата. Поверните кнопку «4» в положение «5,0».

Установка устройства как Отложенное реле времени выключения

Отл. : Если вы хотите подключить реле на 5 минут, когда устройство срабатывает, а затем отключить реле; переместите ручку «x» в положение «9,9 М» справа от циферблата. Поверните кнопку «t» в положение «5,0».

При задержке работы

Работа с задержкой выключения

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводники или химикатыМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите выключатель и автоматический выключатель рядом с устройством, оператор может легко добраться до него.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (A1-A2)... : 220VAC или 110VACРабочее напряжение (A2-A3).... : 24 В AC/DCРабочая частота ....... : 50/60 Гц.Напряжение запуска (Тр) .........:24 В-240 ВРабочая мощность ............... : <6ваРабочая температура .. : -20 °C ..... + 55 °CВремя (t)................................. : 0,1 сек, - 99 минДисплей: ................. : 1X2 светодиодный ных дисплея, 2 светодиодный s.Тип соединения. : Клеммное соединениеВес. : Макс. 220 гр.Контакт ....................:5A/250V AC (резистивная нагрузка)Монтаж ................. : Собран на din рейкуРабочая высота .......... : <2000 метраДиаметр кабеля ................. : 2,5 мм ²

Строительство

Размеры

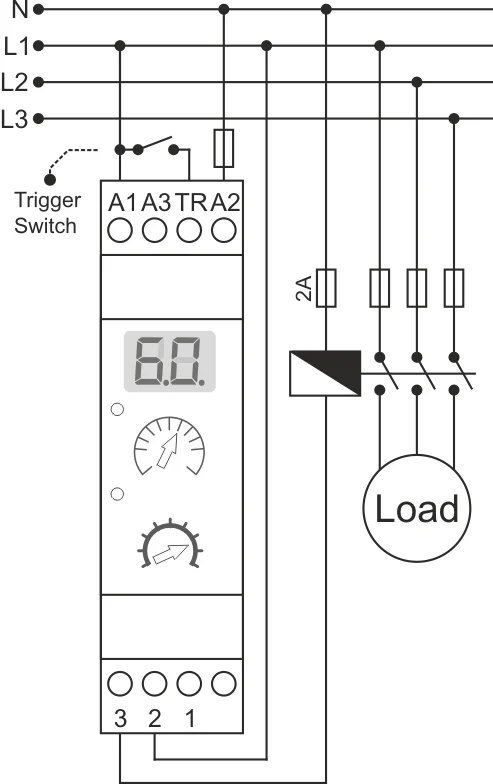

Схема подключения
