AC-DC 12V 4A Импульсный блок питания

Импульсный бытовой блок питания широкого применения, стабилизированное выходное напряжение.

Отклонения выходного напряжения в номинальном режиме ± 5 %

Номинальный рабочий ток: 3 A

Кратковременный рабочий ток: 4 A

Защита от короткого замыкания: Есть

Защита от перегрузки по току срабатывает при 5,5 Ампер.

Устройство может использоваться для питания светодиодных лент, мониторов, телевизоров,

где потребление тока составляет 3-5 Ампер.

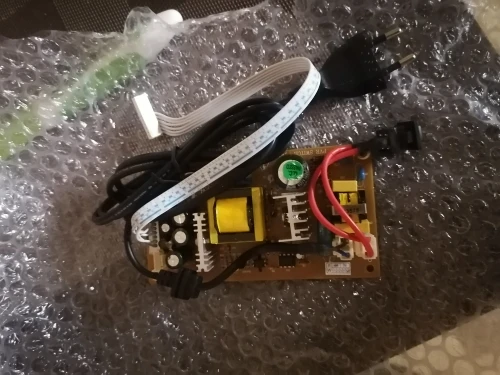

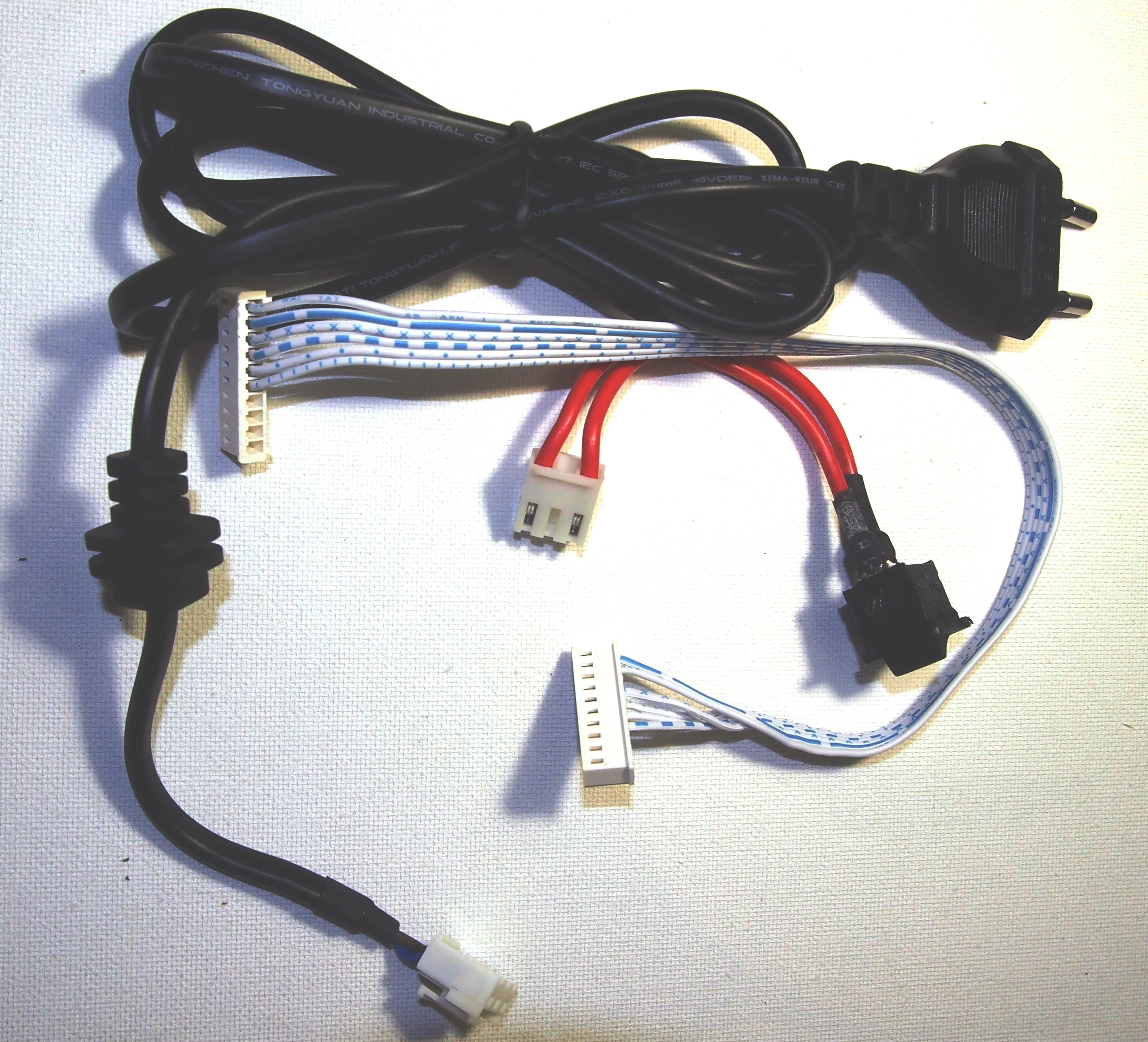

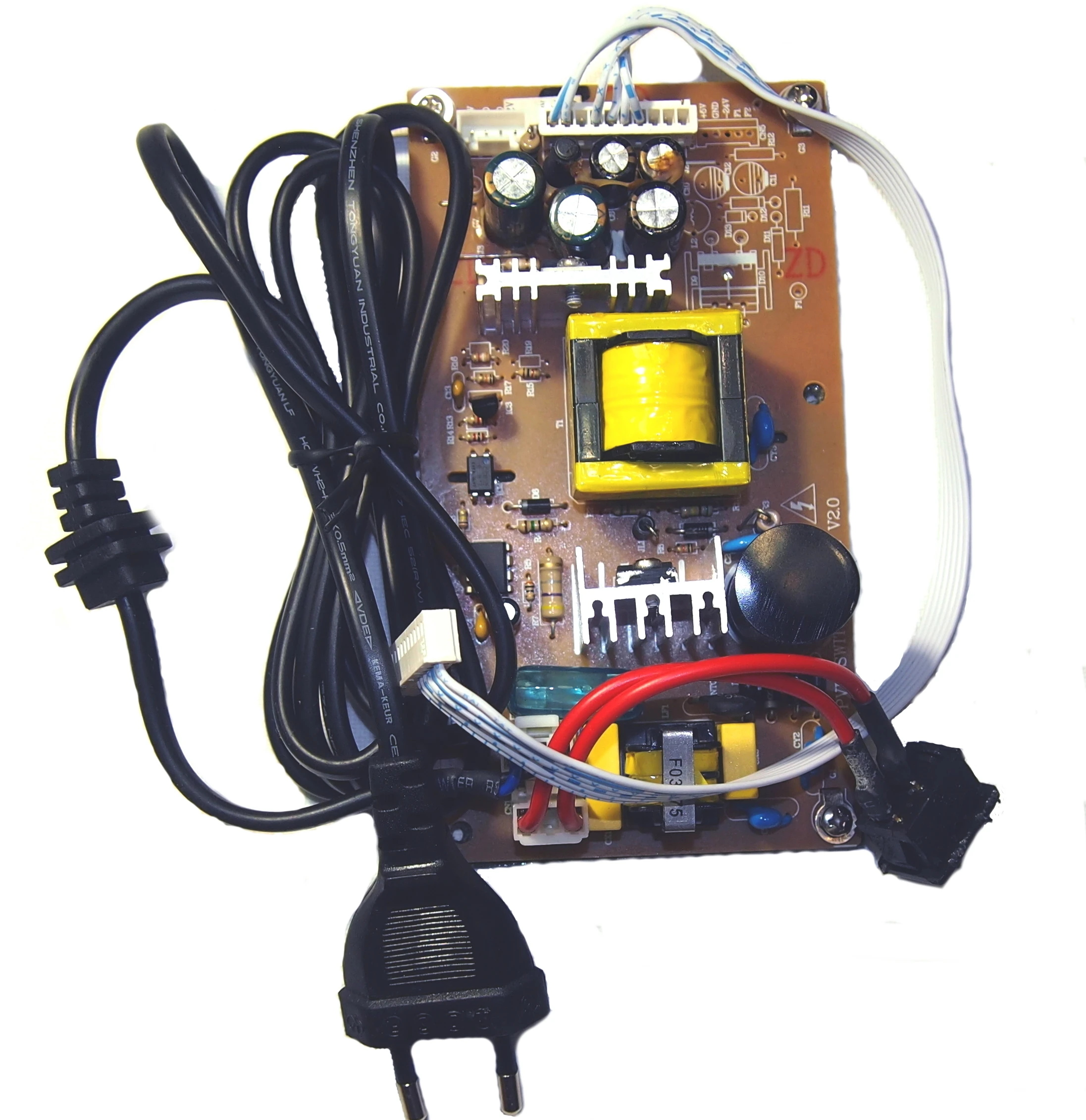

Бескорпусное исполнение. В комплекте сетевой шнур, кнопка включения/выключения.

Блок питания доработан производителем из 5 В в 12 В.

Продаются остатки партии блоков питания не пошедшей в производство бытовой техники. В наличии несколько тысяч штук.

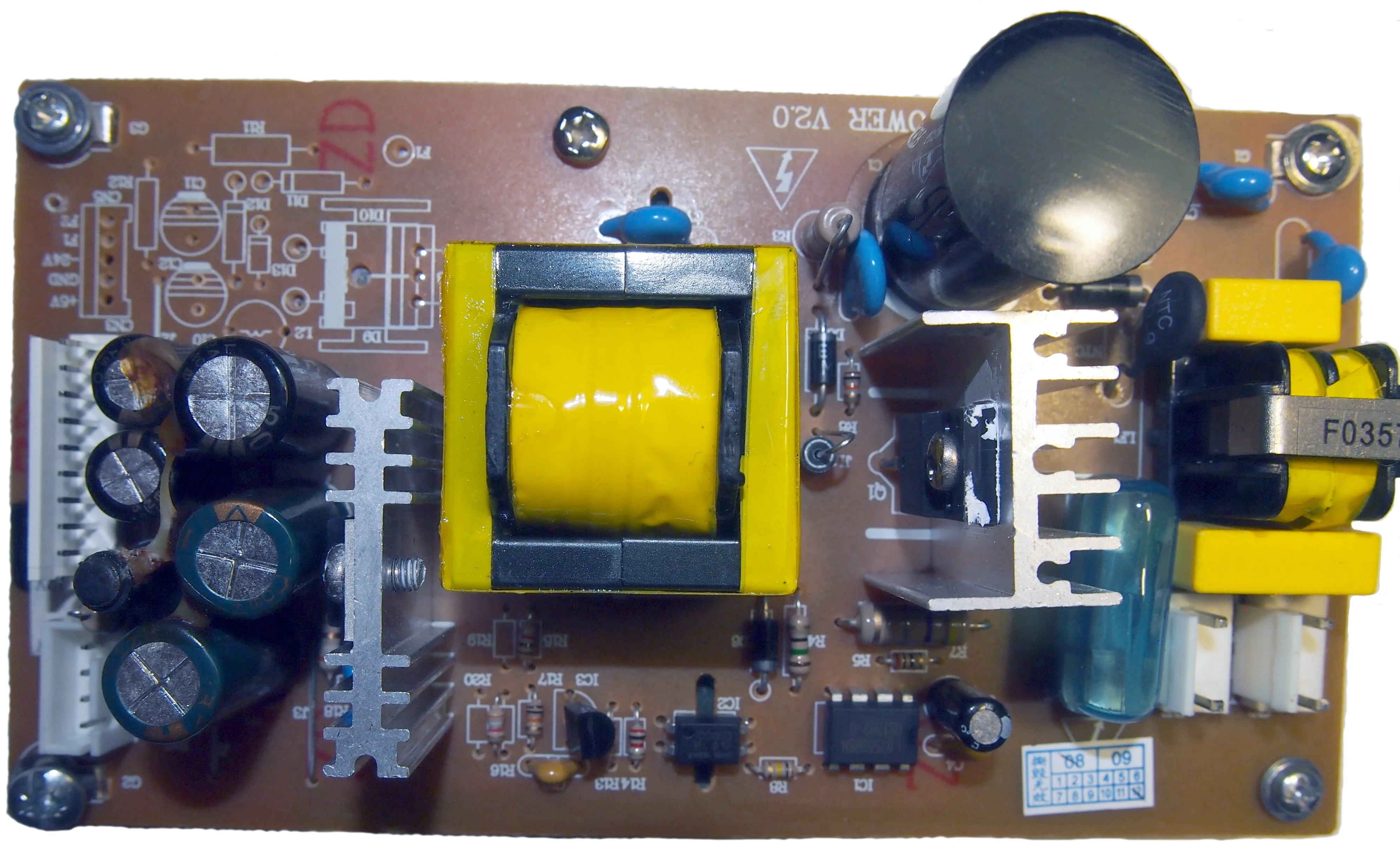

Блок питания собран на контроллере LD7550BBN, ключ STK0760, вых.диод Y20100N.

Изменением величины резистора R16 возможно установить выходное напряжение от 5 до 20 Вольт:

Вых. напряжение- 5В- 5в обмотка- R16 1K;

Вых. напряжение- 7В- 5в обмотка- R16 1.83K;

Вых. напряжение- 9В- 5в обмотка- R16 2,5К (5,1К+5,1К).

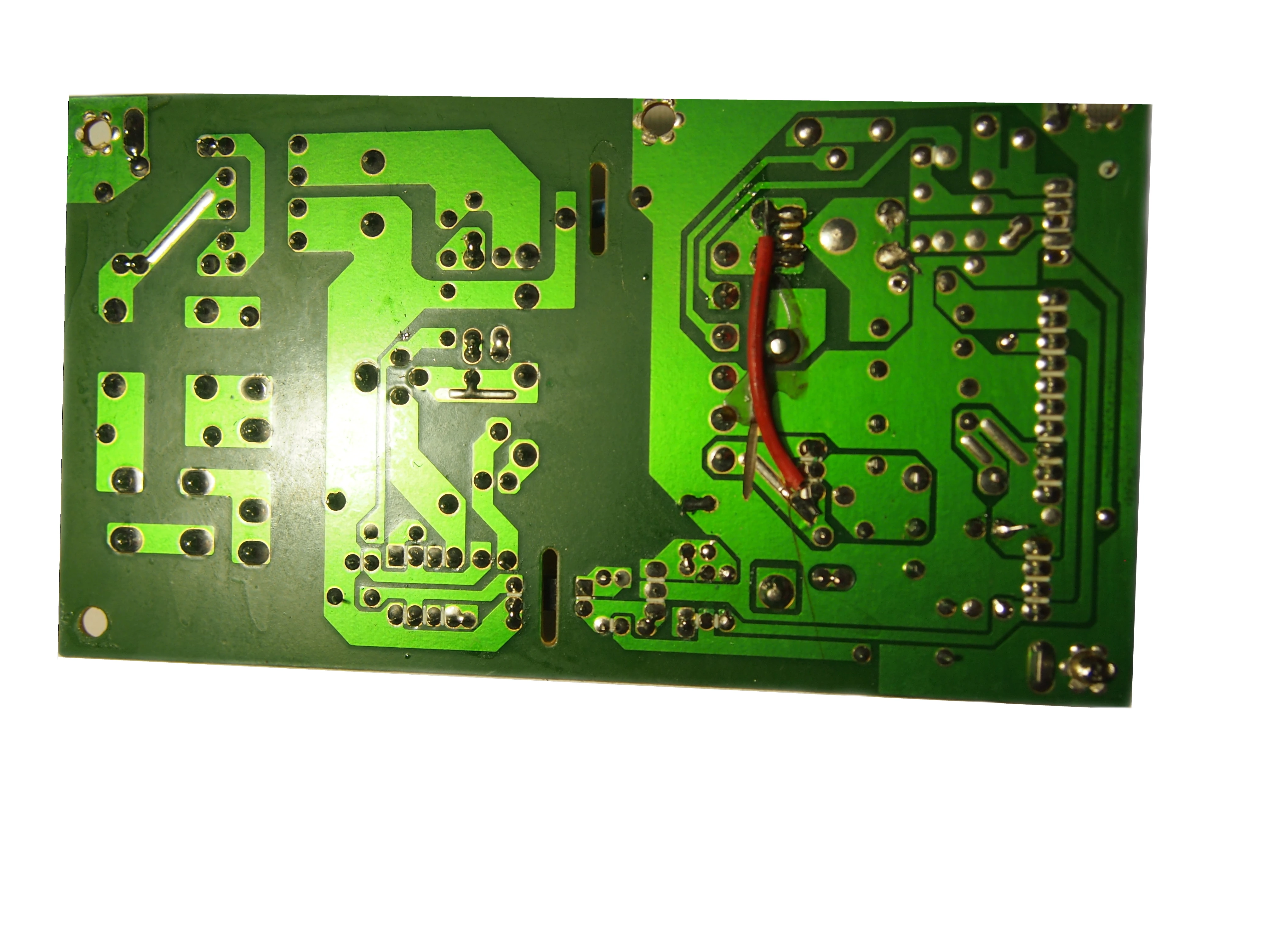

При использовании 5 В обмотки, убирается перемычка (провод в красном кембрике)

и восстанавливается разрезанная дорожка.

Вых. напряжение- 16В- 12в обмотка- R16 5,4K;

Вых. напряжение- 15В- 12в обмотка- R16 5,1K;

Вых. напряжение- 19В- 12в обмотка- R16 6,6К (3,9К+2,7К).

Габаритные размеры 75х135х35мм.
