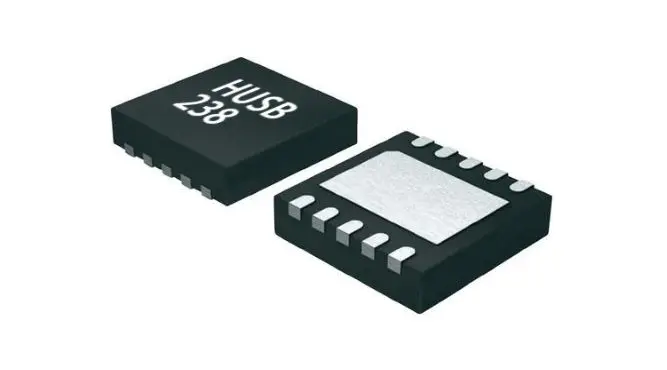

10 шт. HUSB238 Hynetek USB PD раковина (BCR) Микросхема решения decoy

Есть 4 версии чипа. Оснащен ли он симуляцией e-маркера, и если нет такой передачи, примените для близкой передачи или примените для 5 В. Пожалуйста, выберите в соответствии с вашими потребностями для оптового заказа. Образец ic является чипом для USB-C гнездового порта (без E-Marker, подать заявку на версию close gear)Запрос партии. Huinengtai недавно выпустил самый простой в мире USB PD мойка HUSB238. Это решение также называется заменой разъема барреля (BCR), целью которого является замена традиционного барреля и гнезда постоянного тока (DC JACK). С популярностью USB-C все больше и больше коннекторы для бочки преобразуются в USB-C разъемы, и USB PD Быстрая зарядка. Такое преобразование имеет следующие преимущества:Унифицированный интерфейс зарядки и интерфейс зарядного устройства полностью совместимы, что обеспечивает удобство для потребителей.Уменьшение электронных отходов. Более миллиона тонн зарядных устройств производятся по всему миру каждый год, и такие организации, как Европейский союз, уже приняли закон о снижении электронных отходов.Стандартный дизайн, экономит время на рынке для инженерного развития и экономии затрат на исследования и разработки.Каналы питания и передачи данных унифицированы, что позволяет достичь миниатюрности и снизить затраты.

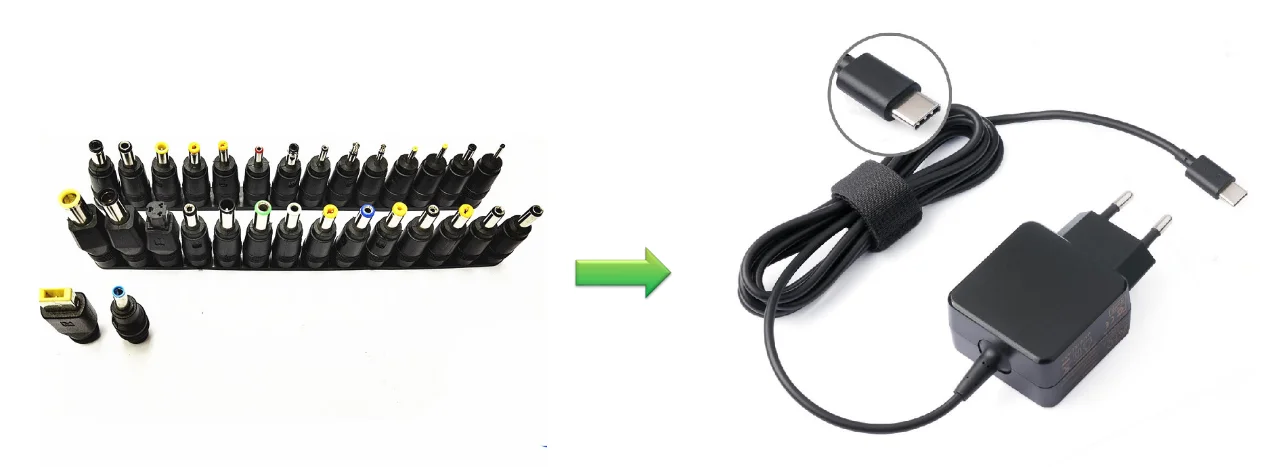

Рис. 1. USB-C соединитель заменяет традиционный соединительHUSB238 поможет уменьшить электронные отходы, вызванные более чем одним миллионом тонн адаптеров питания, генерируемых каждый год. HUSB238 является высоко интегрированным USB PD контроллером раковины (PD раковина), который может передавать номинальную мощность до 100 Вт. Совместим с PD3.0 V1.3 и Type-C V1.4. Он также может поддерживать протокол зарядки BC1.2 DCP, CDP и SDP и Apple 5V2.4A. Он используется для электронных устройств с традиционными коннекторы для бочки или USB micro-B разъемы питания, такие как Интернет вещей устройств, беспроводных зарядных устройств, дронов, смарт-динамиков, электроинструментов и других устройств. HUSB238 доступен в 3 мм x 3 мм DFN-10L и 5 мм x 6 мм SOP-8 типов посылка.Основные особенности продуктов HUSB238:USB-IF Сертификация TID 3666Автономный USB PD контроллер раковиныПоддержка стандарта Type-C 1,4 и USB PD3.0 V1.3Традиционные устройства с питанием от USB, BC1.2 SDP, CDP и DCP обнаружение, обнаружение делителя Apple 33,0 к, алюминиевая крышка, 25В диапазон рабочего напряженияМаксимальное Выдерживаемое Напряжение винтов и штифтов составляет 30 вCC1 и CC2 шпильки, алюминиевая крышка, 25В высокого напряжения защитыВнешний резистор Настройка сети динамическое применение значение тока и напряжения (VSET & ISET)I2C коммуникация реализует расширенное применение PDOПрименение кабеля может имитировать функцию эмаркера, подходит для приложений с током больше 3AИнтегрированный драйвер переключателя нагрузки, может управлять PMOS или чипом переключателя нагрузкиVBUS Защита от перенапряжения и низкого напряженияЗащита от перегрева, защита от перегрева может быть настроенаУльтра низкое энергопотреблениеDFN-10L и лапками углублением SOP-8 упаковокДиапазон рабочих температур: -40 °C-125 °CОсновные преимущества HUSB238 показаны на рисунке ниже:

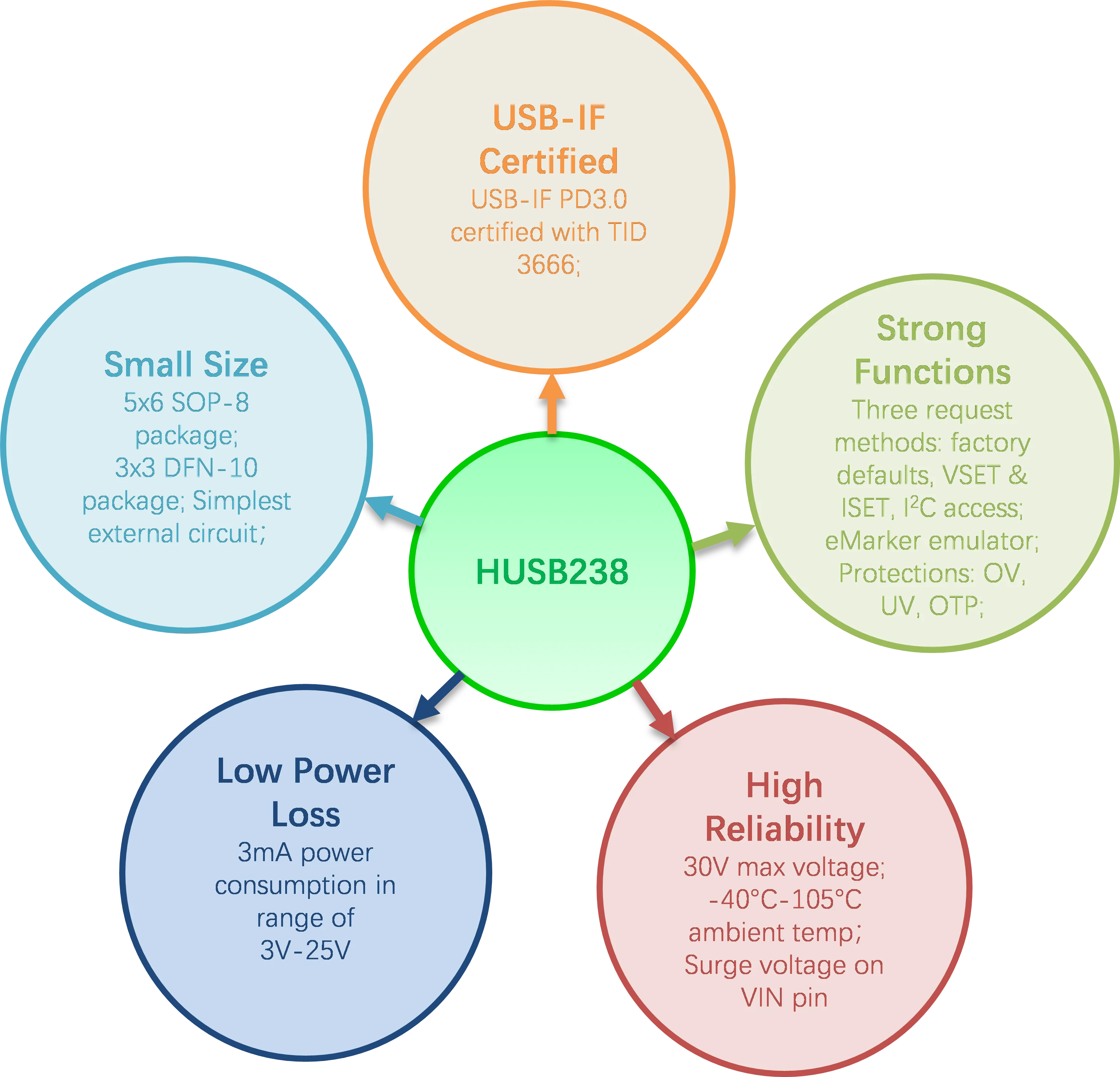

Рис. 2. Преимущества HUSB238HUSB238 получил сертификацию PD3.0 USB-IF и имеет отличную производительность в совместимости, надежности и производительности. При высокой температуре окружающей среды 125 °C в Huinengtai лаборатории, HUSB238 выдержал более чем на сто тысяч раз 0V-алюминиевая крышка, 25В быстрого напряжение пульсации.

3. HUSB238HUSB2384. HUSB238USB PD источник, USB-CUSB Type-CPD. HUSB238,VBUS 、. I2CHUSB238.

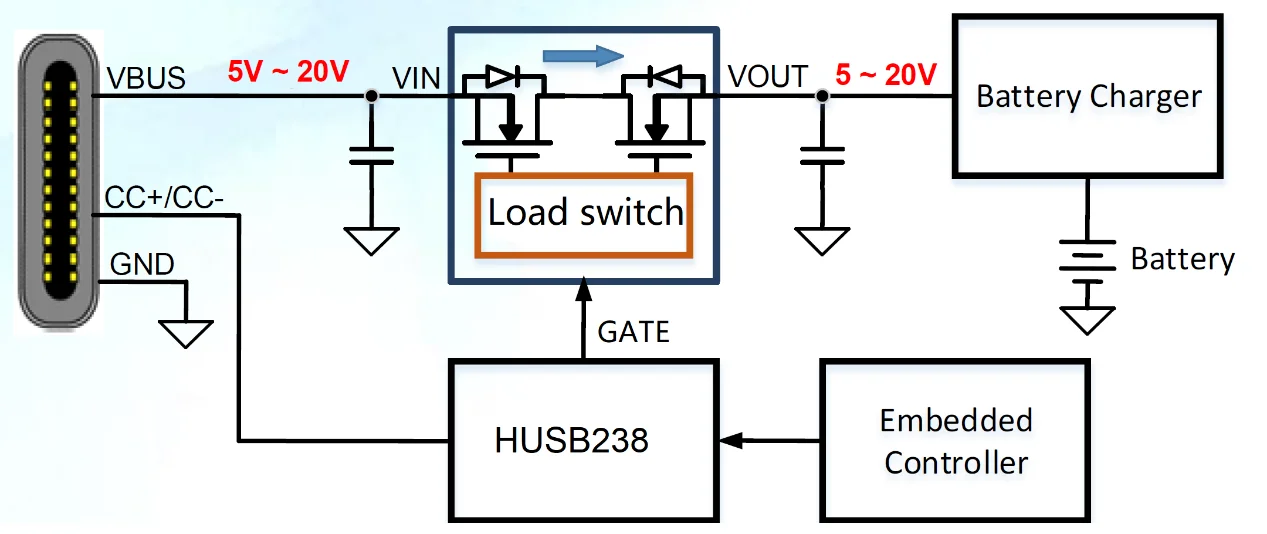

Рис. 4. Системная Схема блока HUSB238HUSB238 имеет характеристики небольшой посылка (минимум 3 мм x 3 мм), небольшое количество контактов (минимум 8 контактов), высокая интеграция (требуется только один конденсатор) и т. Д., что минимизирует стоимость BOM, упрощает дизайн и позволяет разработчикам быстро переключать свои продукты. Huinengtai ускорил переход от барреля к USB-C разъему через демонстрационный инструментарий HUSB238. Разработчики могут быстро разрабатывать продукты без разработки прошивки.

Рис. 5. Демонстрационная плата HUSB238
