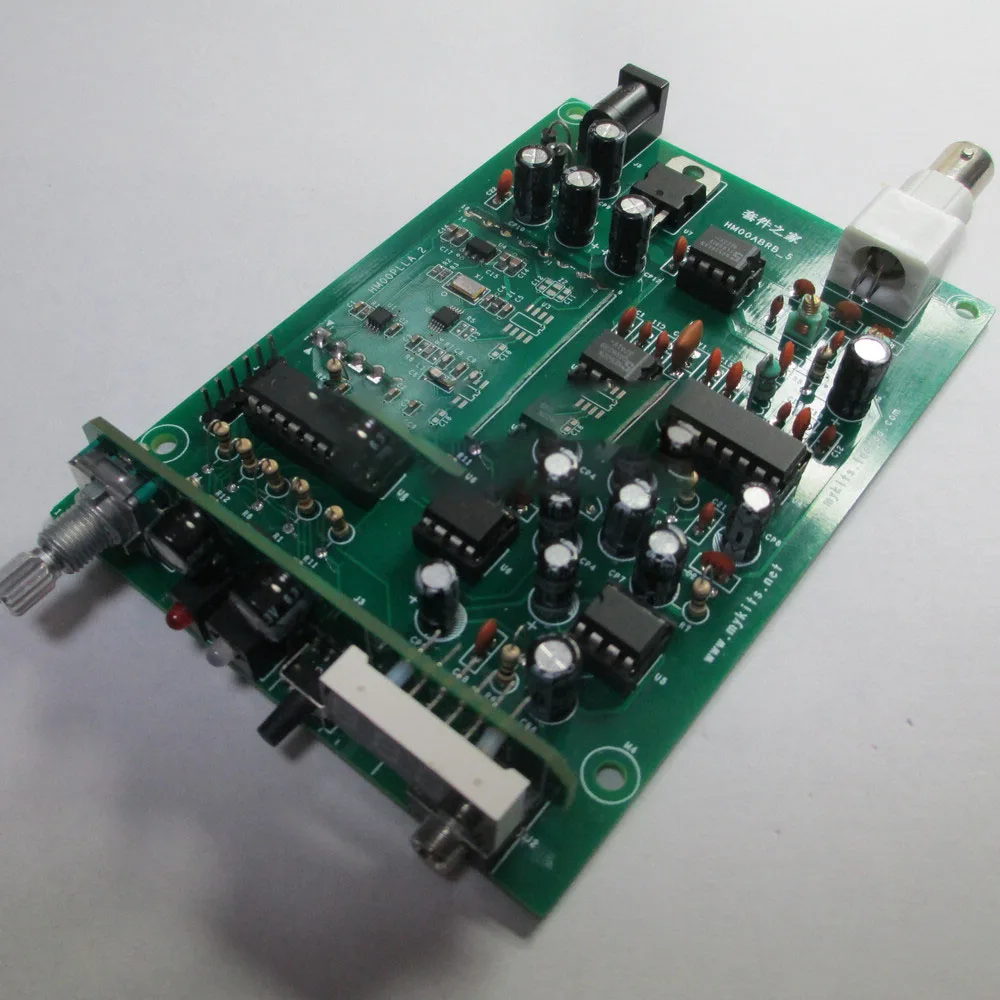

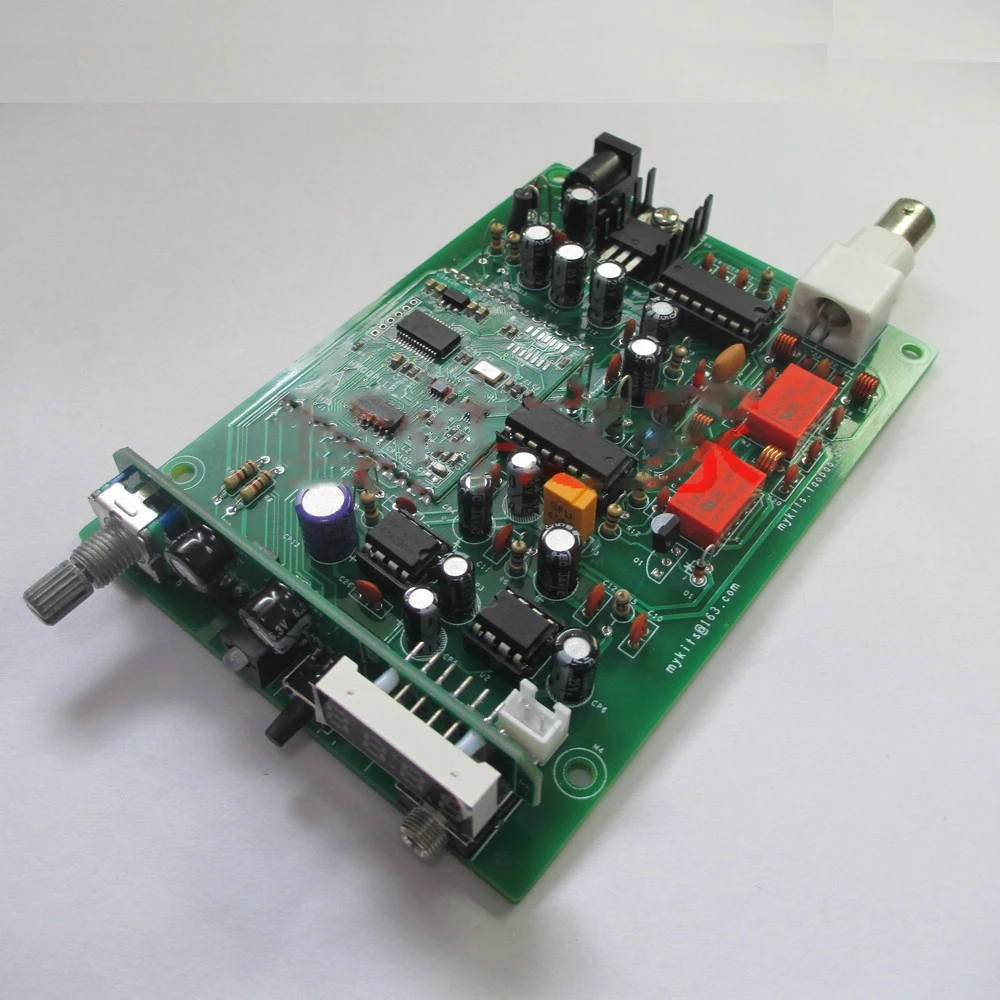

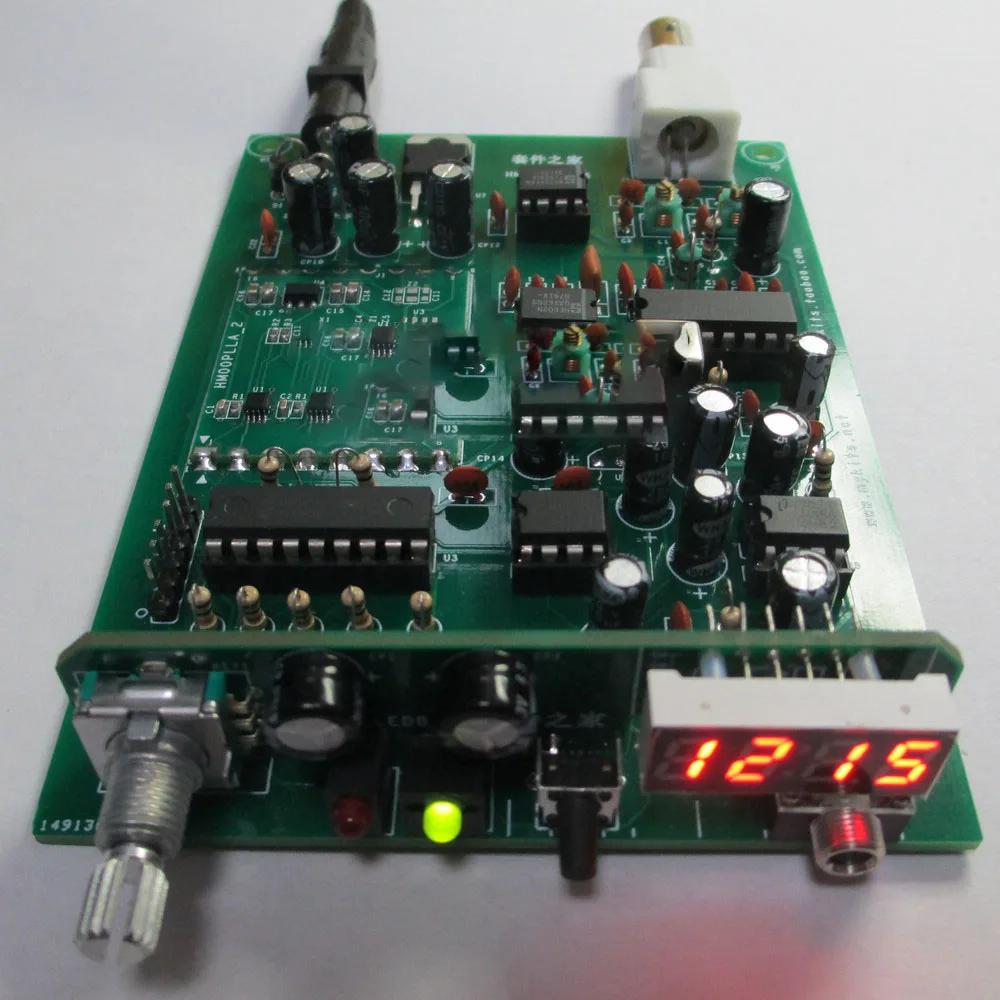

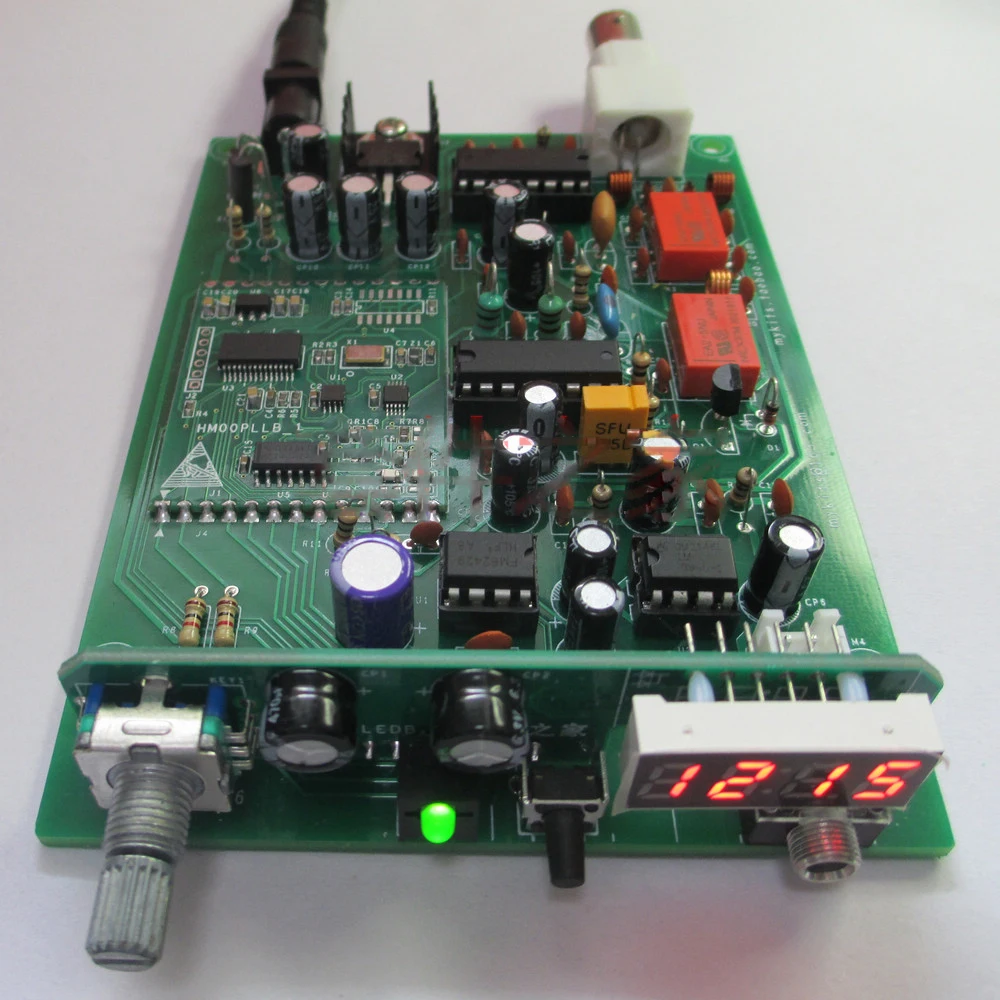

Наборы для творчества R60 118-136 МГц приемник авиационного диапазона AM Air Band Высокочувствительный авиационный приемник комплект для творчества R60

R60 118-136 МГц авиационный ленточный приемник авиационный радиоприемник PLL разобранный

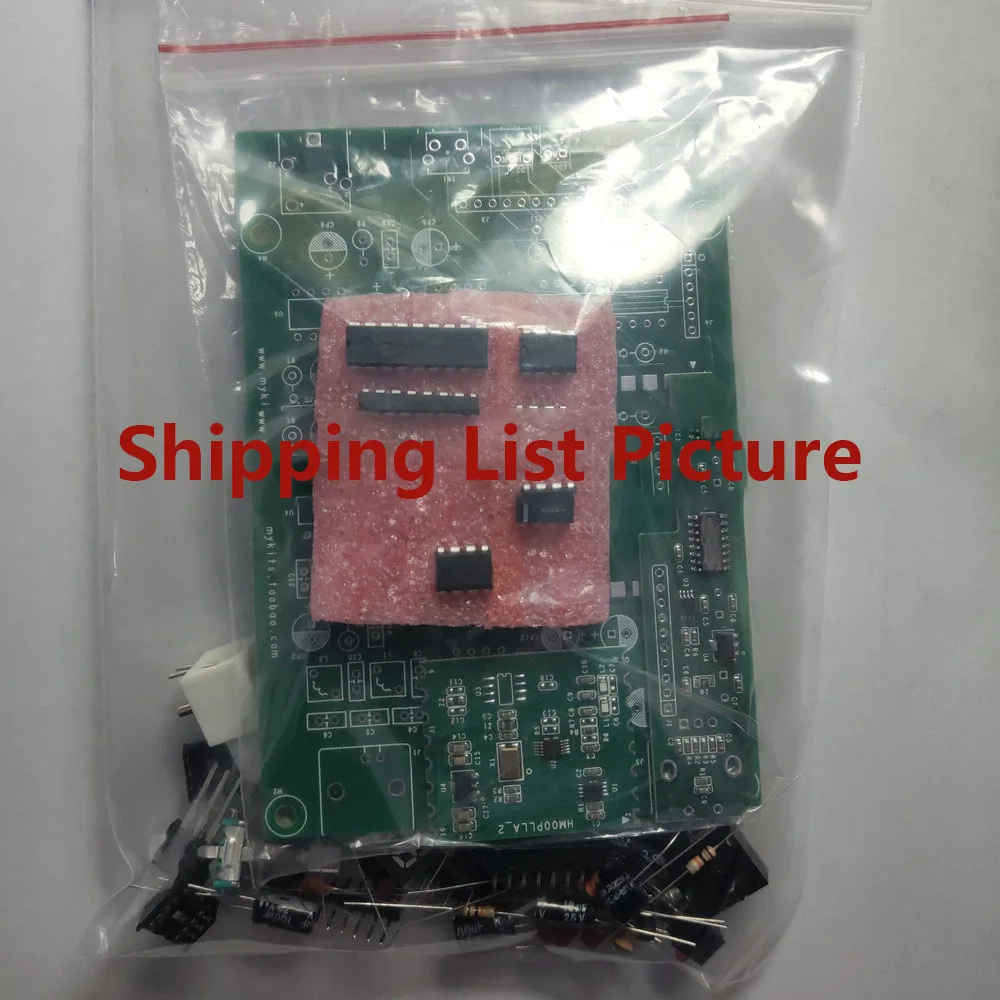

Это набор DIY, вам нужно припаять, когда вы его получите!

Для сборки комплекта требуется соответствующая основа электронной технологии (например, правильное определение положительных и отрицательных электродов вставленного электролитического конденсатора и т. д.), пожалуйста, возьмите с собой Электрический паяльник, мультиметр и другие инструменты. Он предназначен для ответа на звонки между самолетами и башнями. С хорошей антенной (VHF секция Yagi антенна), открытое пространство может отвечать на звонки между различными самолетами и башнями около 100 км. Пожалуйста, обратите внимание на ваших любимых друзей.

Особенности:

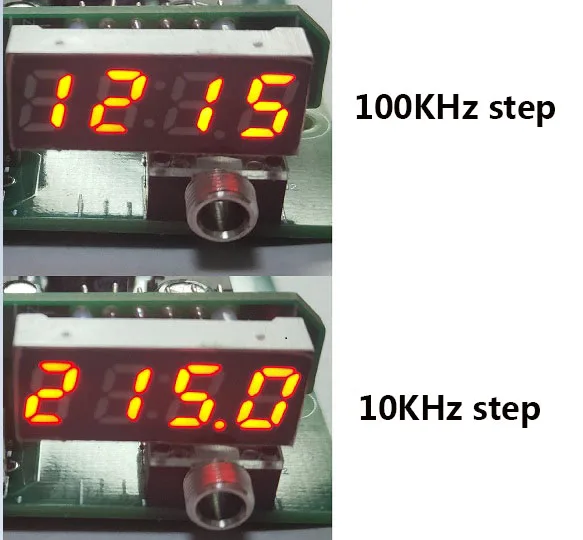

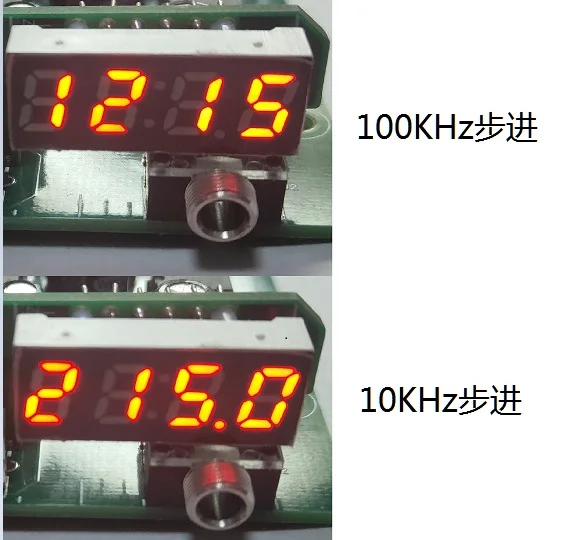

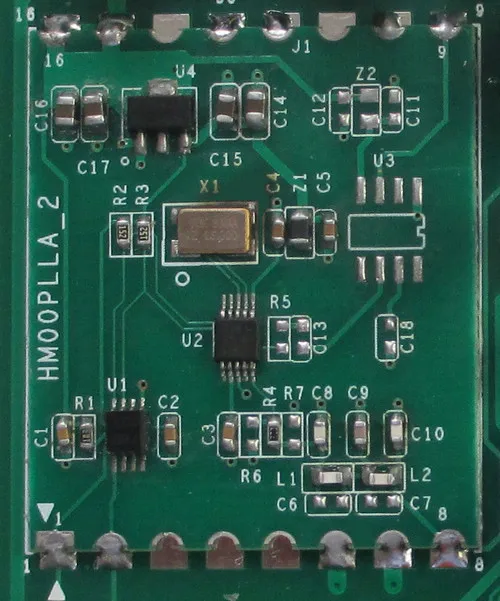

1. Используйте микрокомпьютер PIC18F1320 с одним чипом в качестве главного управления, встроенный модуль локального осциллятора PLL (предварительно сварная пластина, пластина с отверстием для штампа, поддержка настройки калибровки), С частотой индикатор цепью повторного включения (с помощью 7-сегментный цифровой светодиодной лампой, блок индикатора 100 кГц, фотография имеет цветовом отличии и дефектах окраски фактические красного цвета), частота приема Чехлы 118-136MH z, 100 кГц или 10 кГц шаг (см. Рис. Ниже, бесплатное переключение).

2. В комплекте используется фильтр bandpass + высокий усилитель + NE602 смешивание + TA7640 mid усилитель + LM386 схема низкого усилителя, супергетеродинная архитектура AM приемник, преобразование одной частоты, промежуточная частота 10,7 МГц.

3. С функцией светодиодный индикатор настройки, он может помочь настроить частоту приема точно и быстро, что удобно для использования.

4. Эта машина использует аудио выделенный цифровой потенциометр (FM62429) для регулировки громкости.

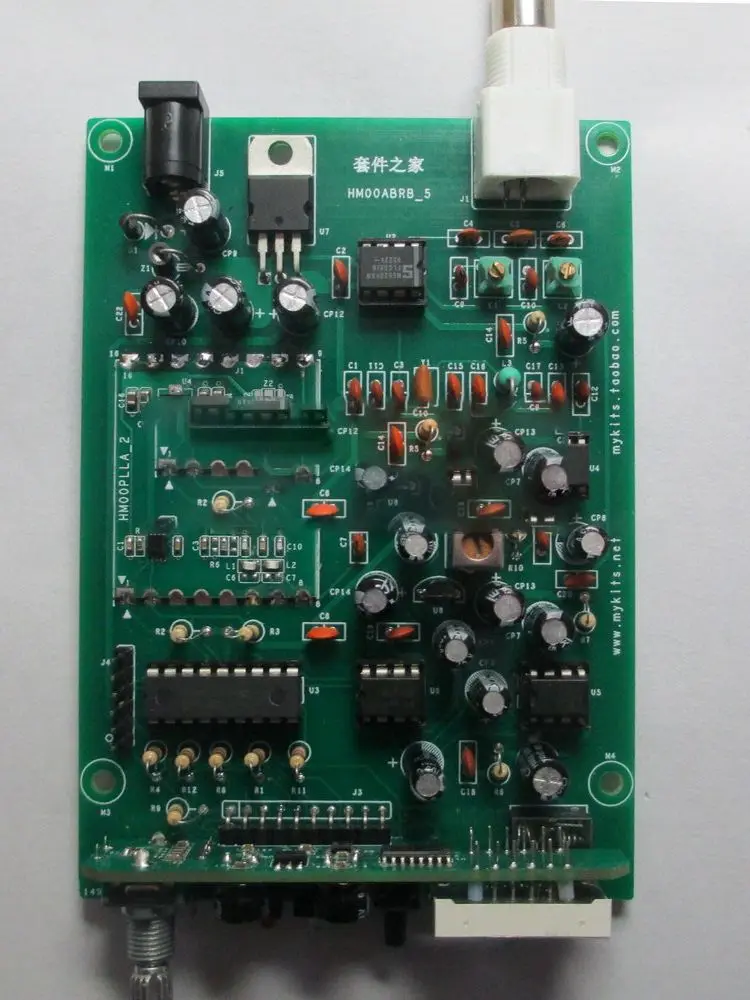

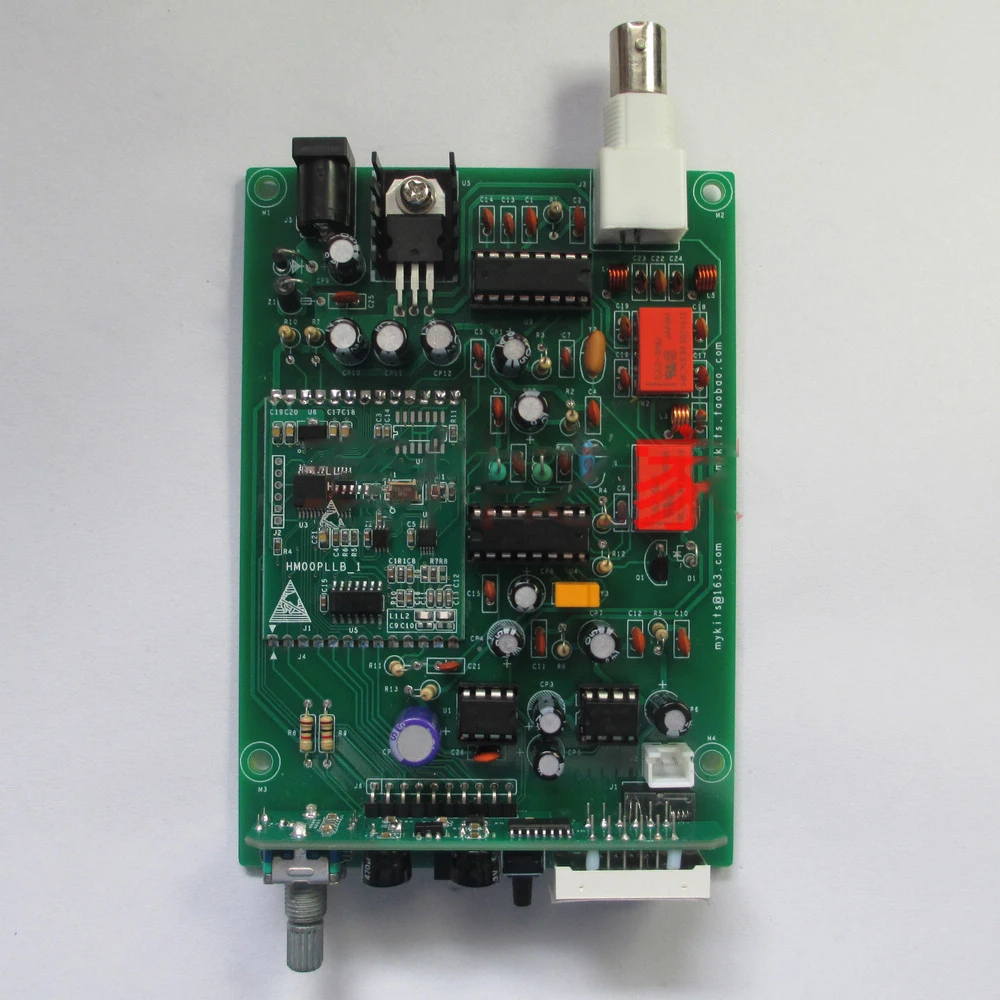

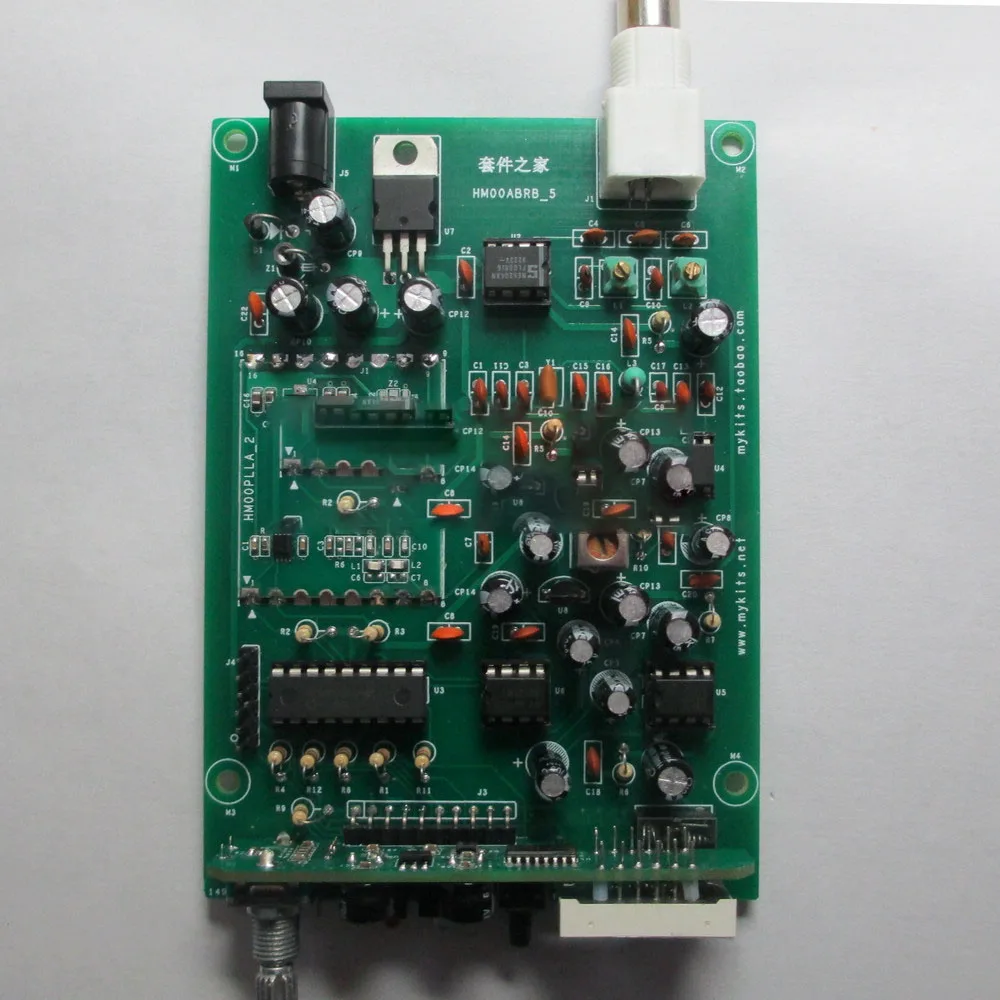

5. 12 В источник питания, размер платы PCB 84*120 мм, который можно легко поместить в алюминиевое шасси 88*30*120 мм (магазин закажет шасси R60 в будущем).

Напоминание: поскольку УКВ-лента уже похожа на распространение линейного распространения, светильник находится в свободном от аэропорта месте, но расстояние больше (более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как Антенна Yagi VHF section; Между местом приема и аэропортом, если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромными башнями), вы должны избегать препятствий; В противном случае, вы можете получить только односторонний сигнал от самолета на пути, спасибо!
