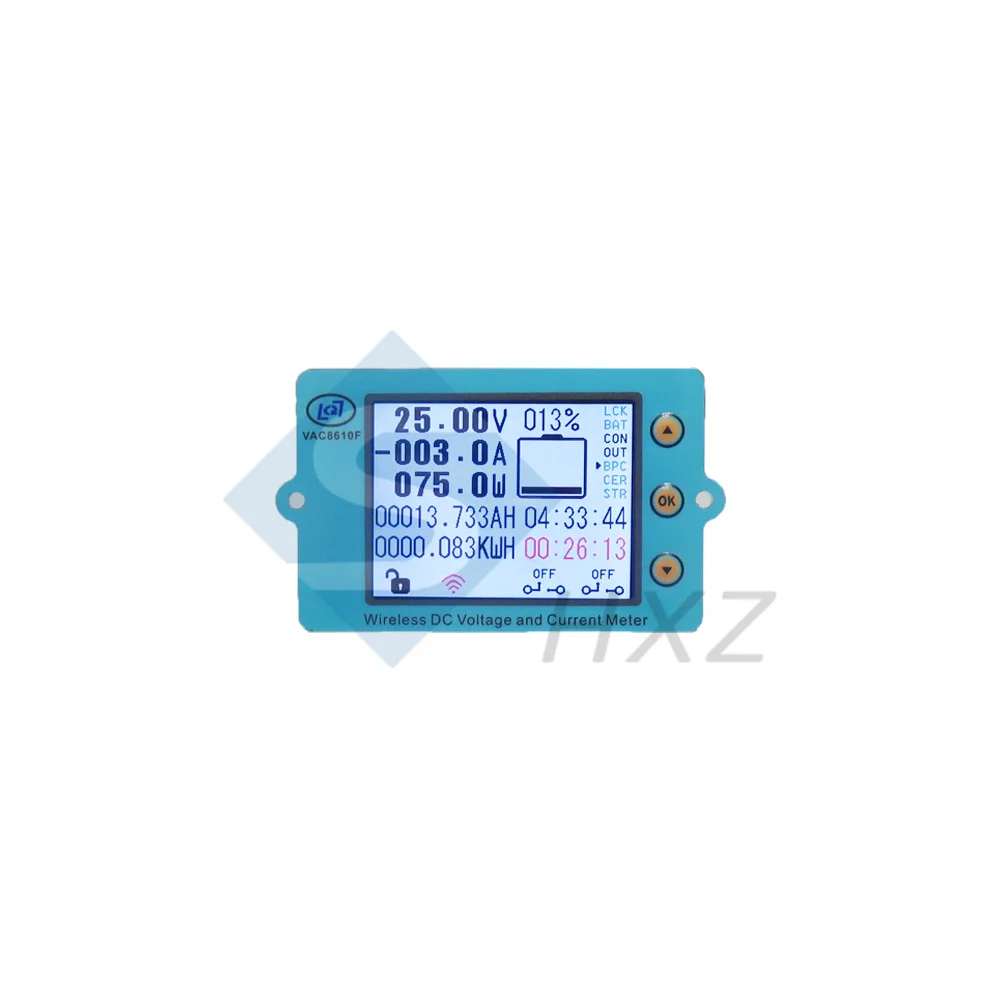

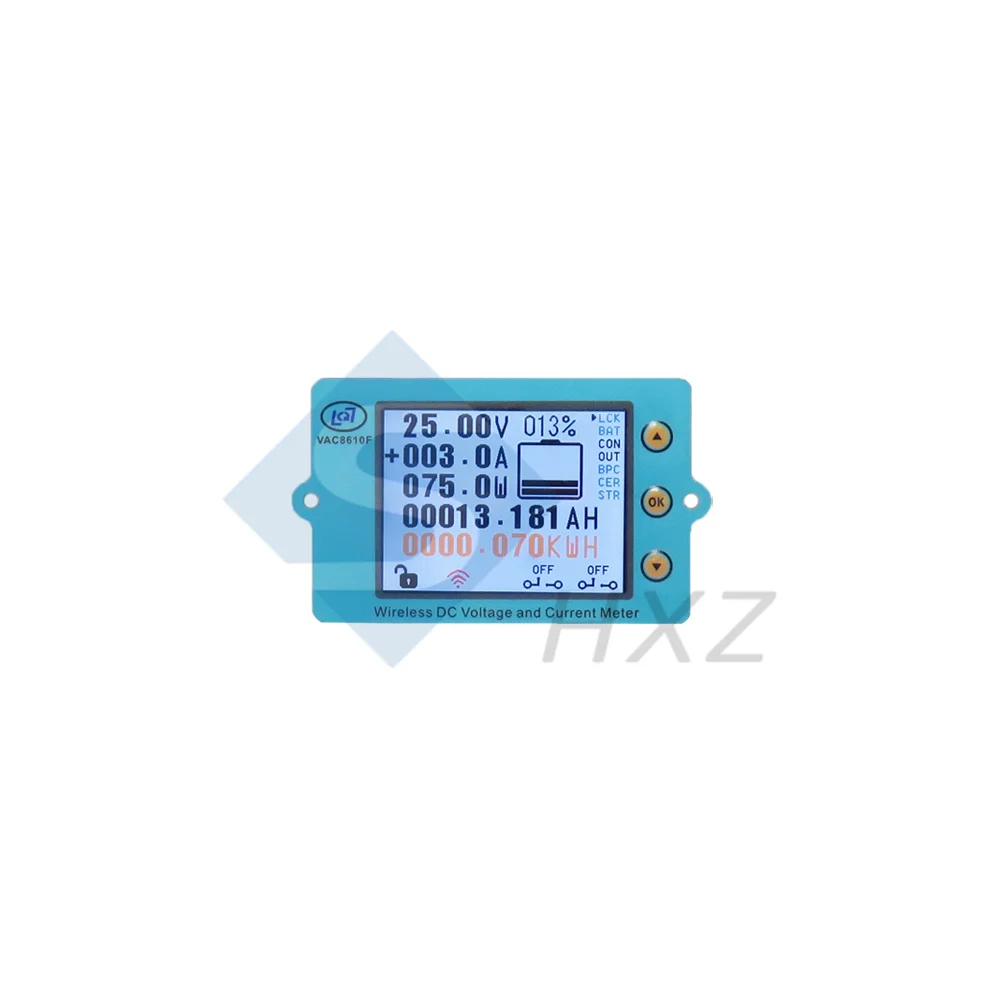

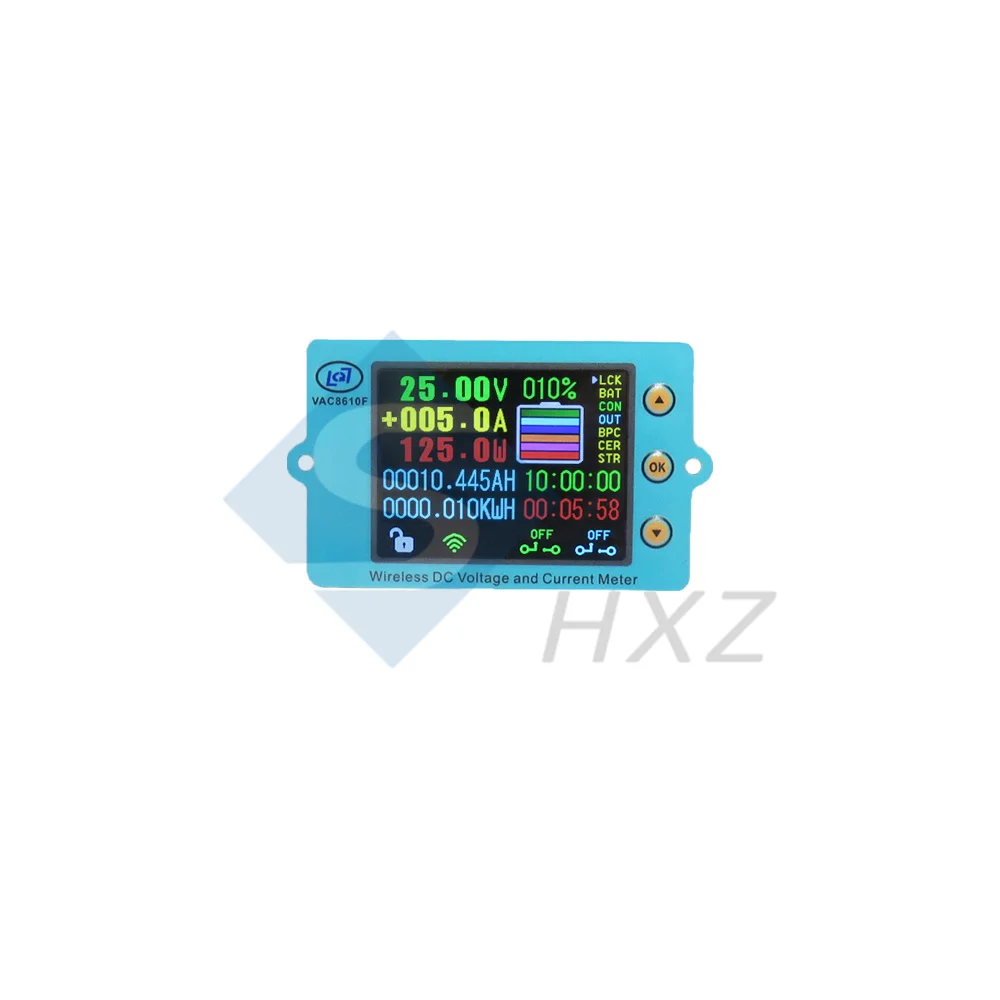

VAC8610F \ 2,4-дюймовый Цвет Экран Беспроводной Напряжение ток токовые клещи кулона метр Батарея Управление Системы 100V 50A/300A
Проверка открытого ящика:
При получении нового многофункционального амперметра напряжения VAC8610F рекомендуется выполнить следующие действия для проверки прибора.
1. Проверьте повреждения, вызванные транспортировкой.
Если упаковка коробки или пузырчатая Защитная Прокладка обнаружена серьезно поврежденной, пожалуйста, держите ее до тех пор, пока вся машина и аксессуары не пройдут тест.

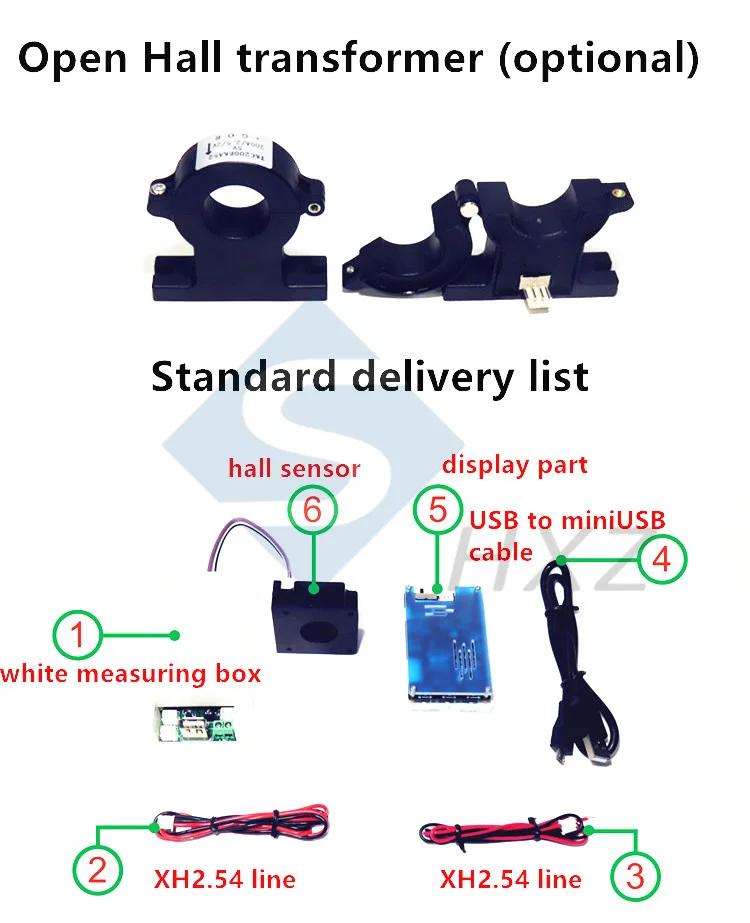

2. Проверьте, что детали в упаковочной коробке завершены.
Содержимое упаковочной коробки описано ниже. Если содержимое не соответствует или инструмент поврежден, пожалуйста, свяжитесь с дилером или нашей компанией.

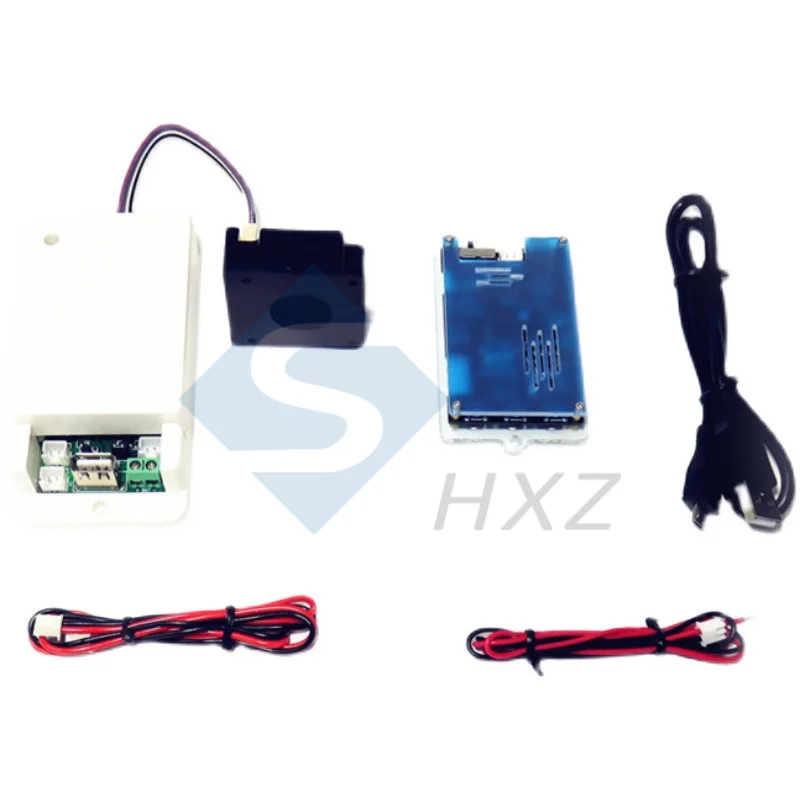

Хост: 1 VAC8610F (включая головку дисплея и измерительную доску
Приложение: Руководство пользователя (pdf Edition)1
3. Проверьте всю машину.
Если внешний вид прибора обнаружен поврежденным, прибор не работает должным образом или не проходит проверку производительности, пожалуйста, свяжитесь с дилером или нашей компанией.
Глава I обзор:
I. Введение к инструменту

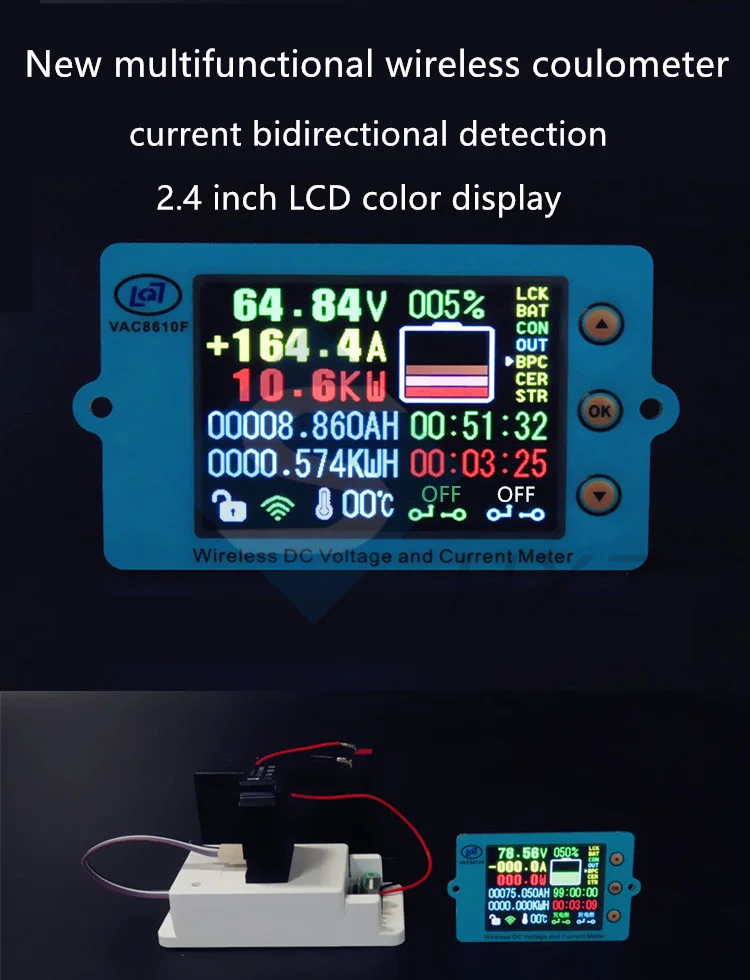

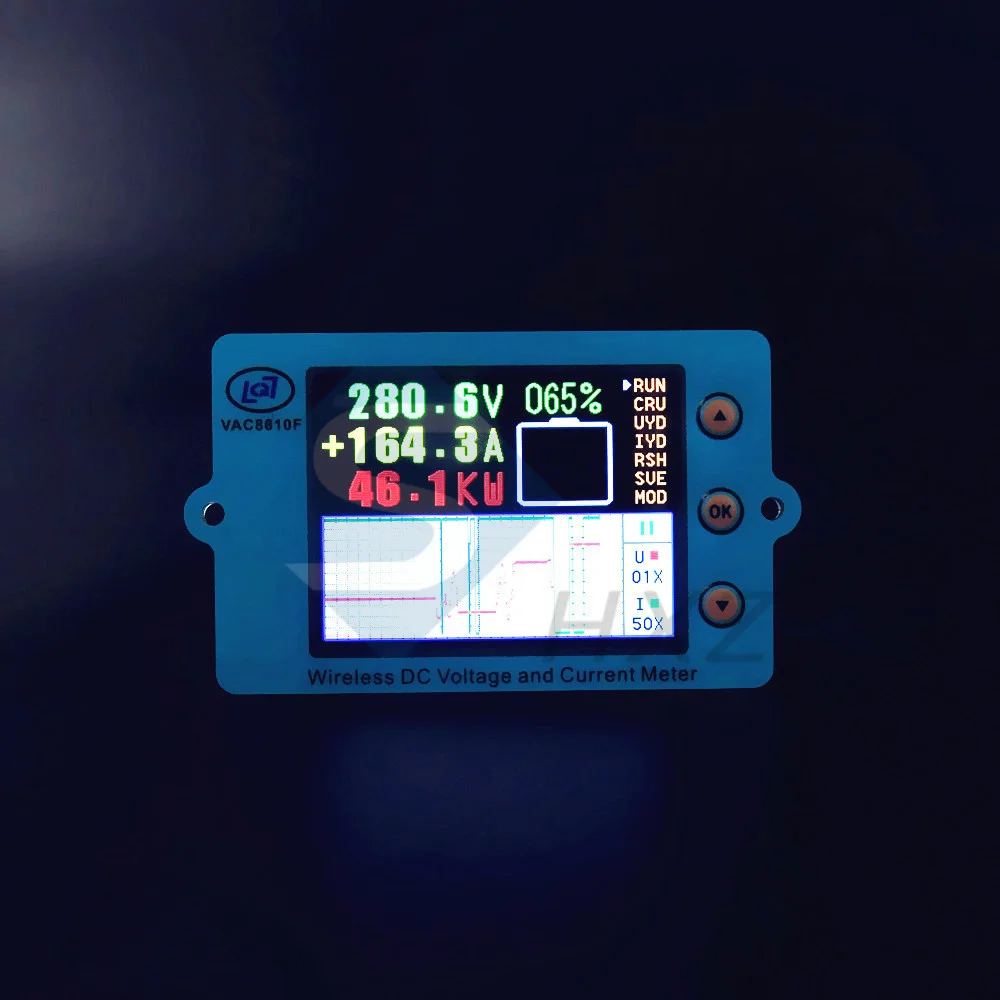

VAC8610F-это многофункциональный инструмент, основанный на технологии беспроводной передачи данных 2,4G, который может отображать напряжение, ток, мощность, мощность, энергию, температуру, время работы и другие физические параметры в режиме реального времени. Управление зарядкой и разрядкой батареи, перенапряжение, понижение напряжения, защита от перегрузки по току и звуковой сигнал могут быть реализованы двумя поддерживающими релейными интерфейсами. И прибор использует 2,4 дюймовый цветной жидкокристаллический Кристалл в качестве дисплея, данные дисплея более всеобъемлющие, четкие, легко наблюдать, сдержанный интерфейс связи, легко вторичное развитие.
II. Основные характеристики
1. Беспроводная передача данных, чтобы избежать отображения и модуля обнаружения между сложными помехами проводки, в то время как проводка более удобна;
2. Датчик Холла для достижения Бесконтактного обнаружения тока без отключения провода, безопасный, надежный, удобный;
3. Напряжение, ток, мощность, температура (опционально), емкость, процент остаточной емкости, время работы отображается одновременно;
4. Двойной релейный интерфейс зарядки и разрядки, 5 режимов работы реле могут осуществлять автоматическое отключение и автоматическое закрытие заряда и разряда
5. Имеет зарядку от перенапряжения, разрядку низкого напряжения, перегрузки по току, защиту от перегрузки по току и функцию будильника;
6. С функцией отключения памяти, может записывать количество AH и WH до выключения питания;
7. Процент прогресса бар при зарядке переключается на цветной светильник, улучшает эффект дисплея;
8. С функцией отображения напряжения, тока, температуры;
9. Собственная функция последовательной связи TTL, простая в вторичном развитии;
Выбор китайского и английского языков, два цвета дисплея можно переключать, три интерфейса дисплея регулируются, подходят для различных потребностей клиентов;

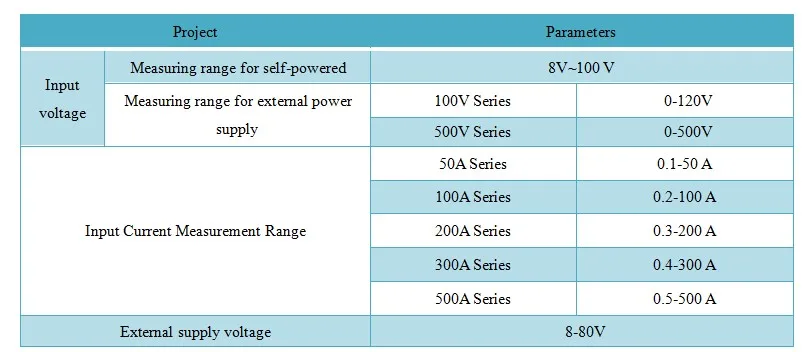

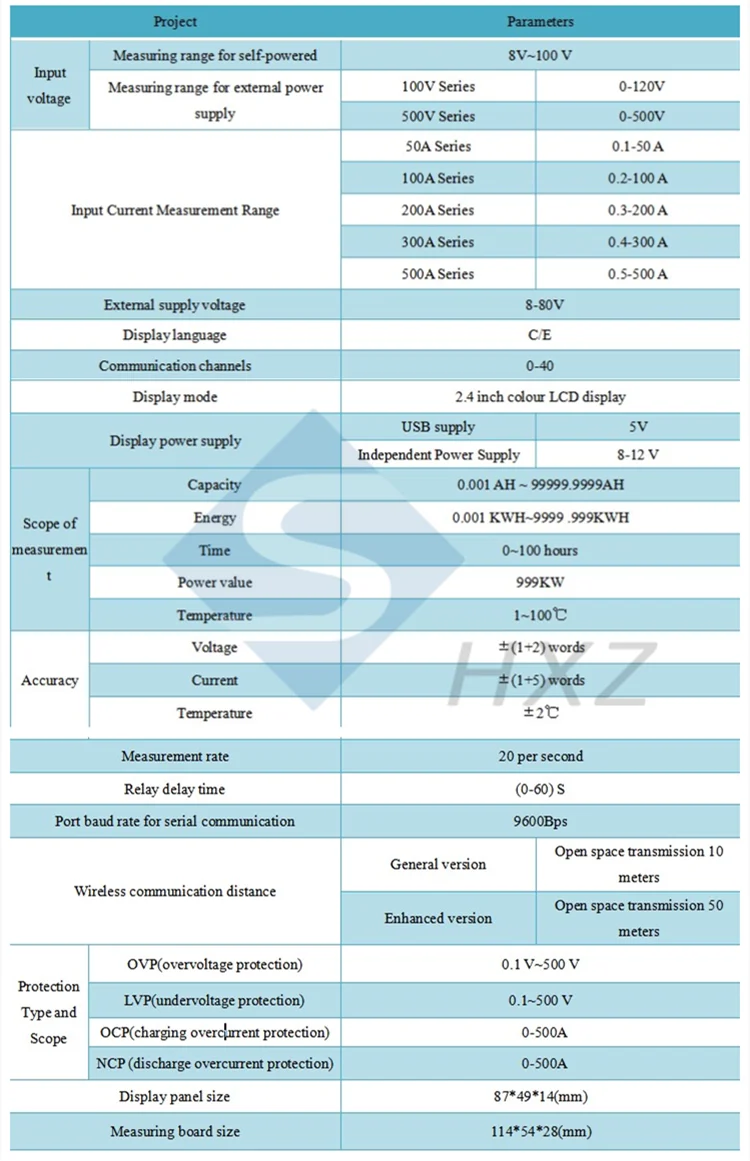

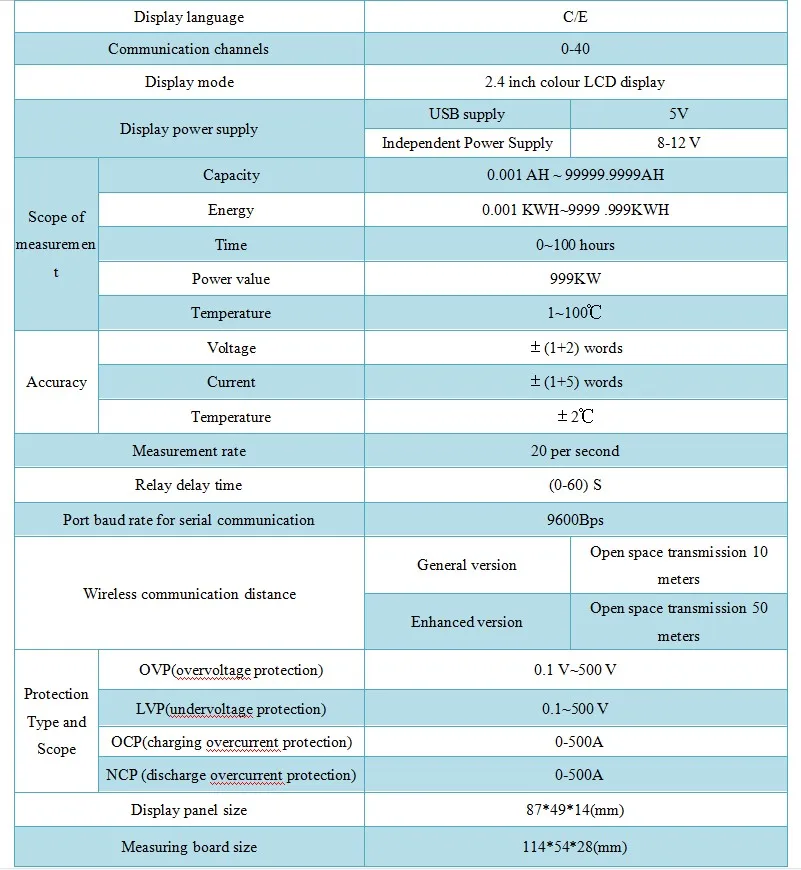

III. Технические показатели

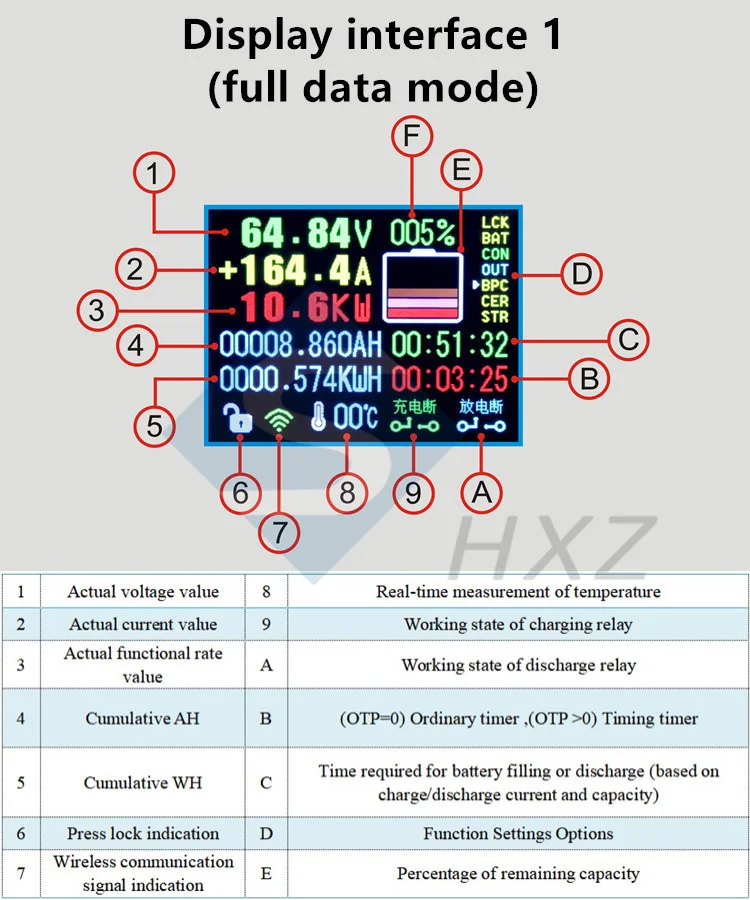

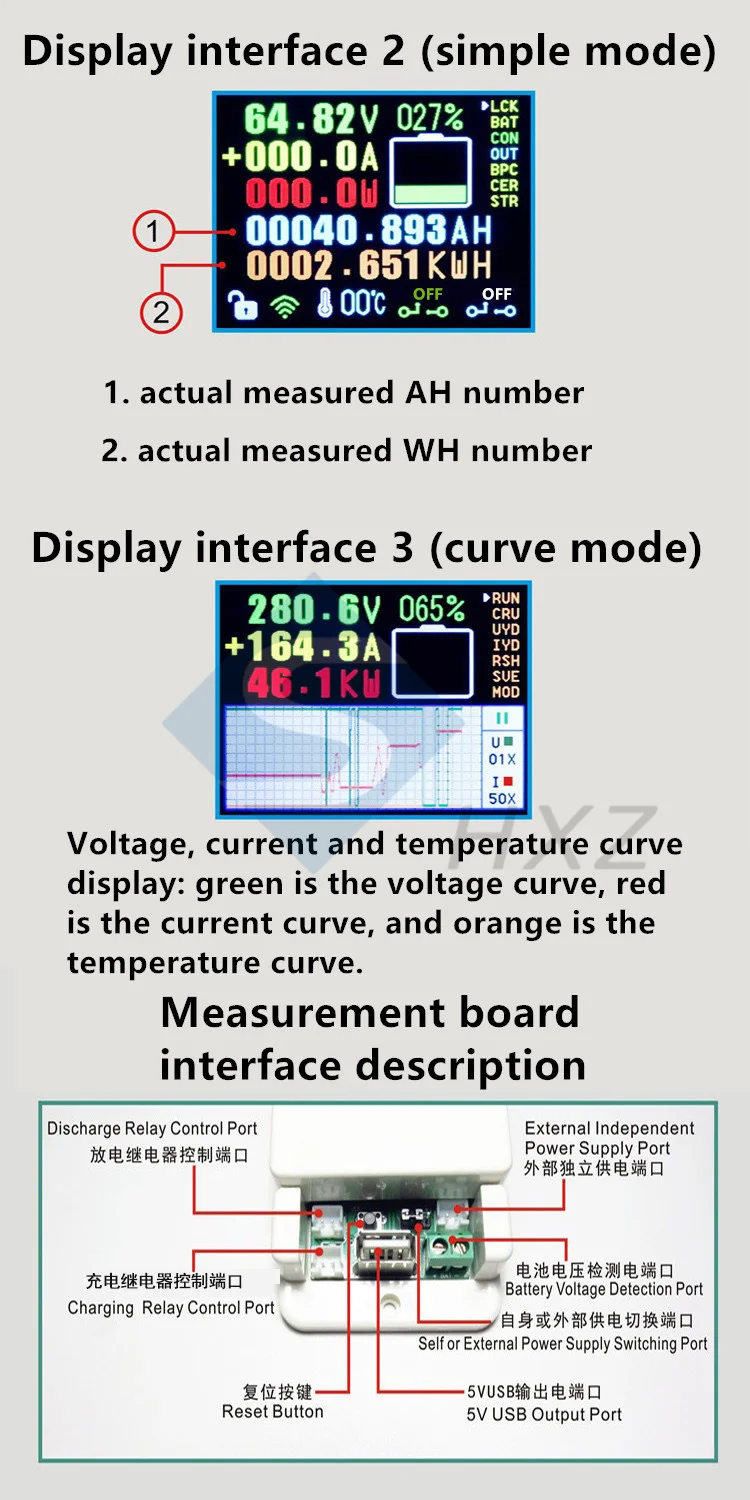

Глава II Описание инструмента

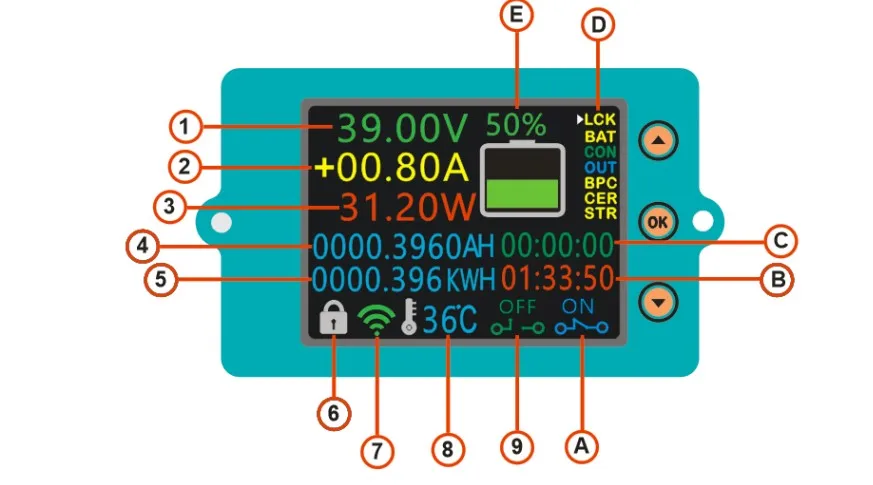

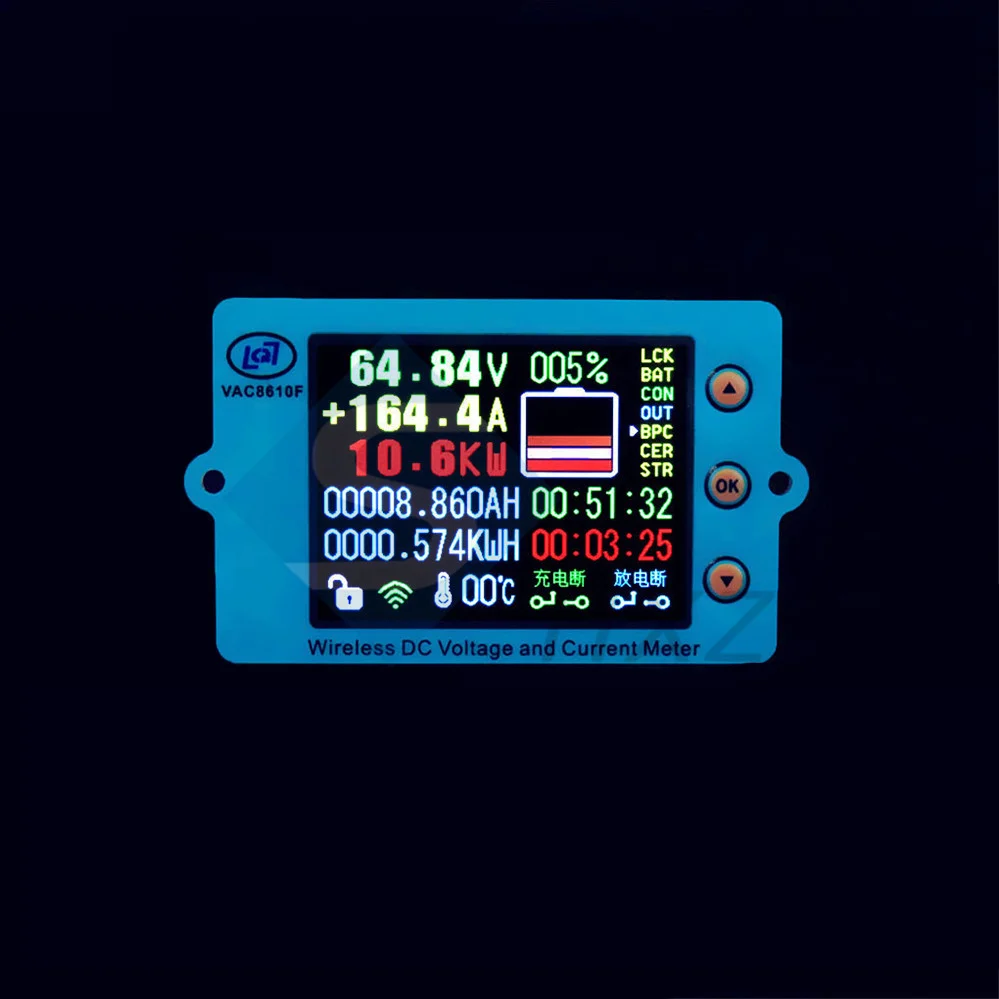

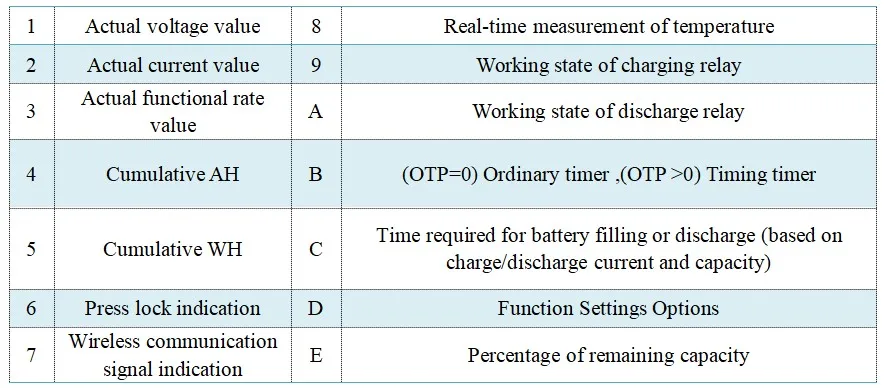

I. Презентация

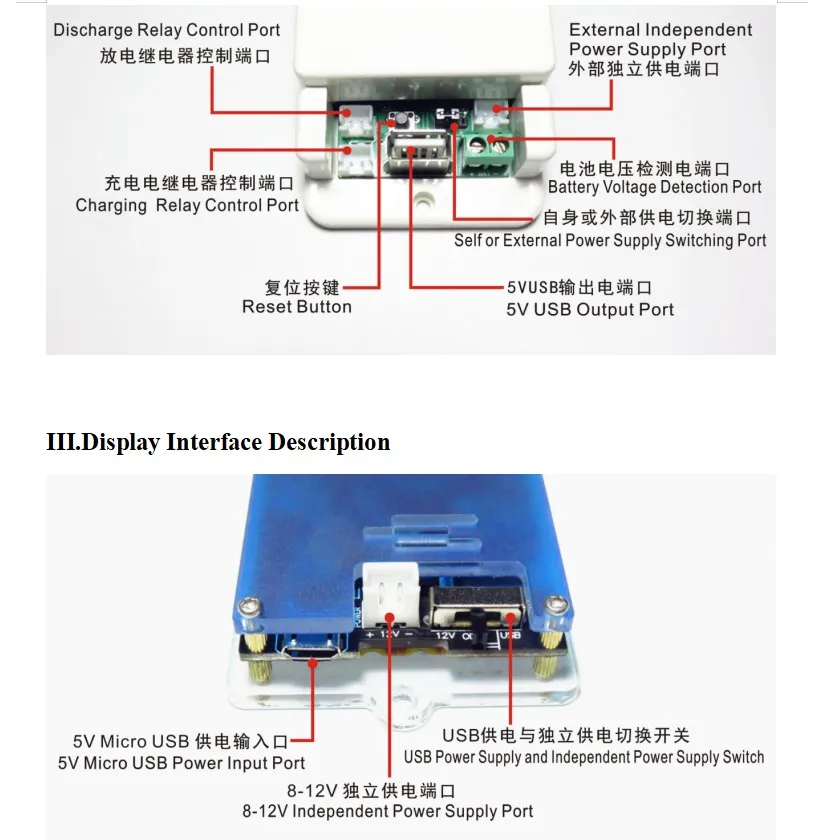

II. Описание интерфейса измерительной доски
IV. Проводка

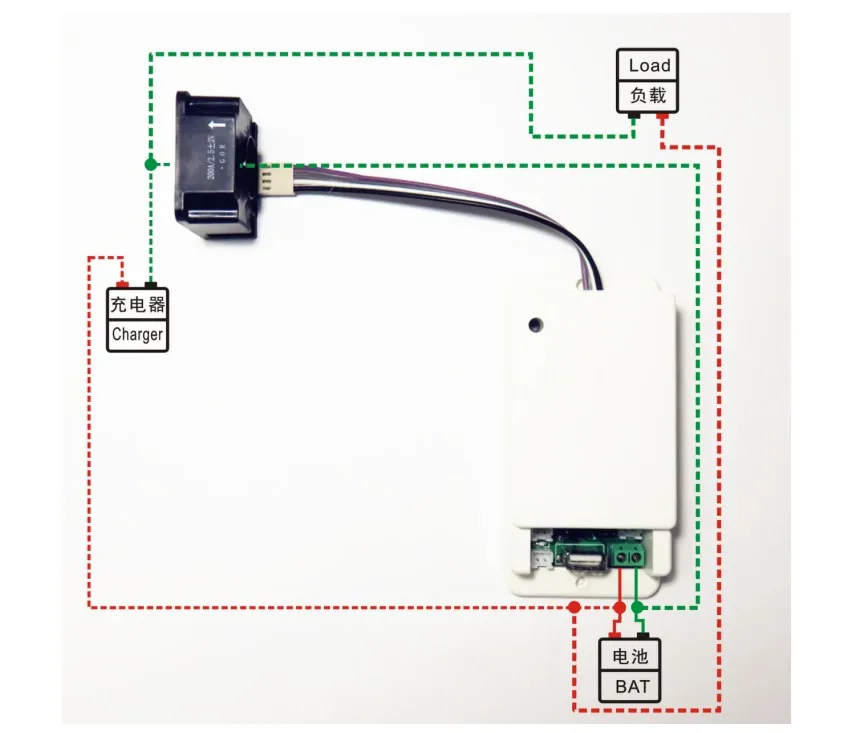

(1) инструкции по самопоставке проводов (красный положительный, зеленый отрицательный)
Примечание: Если диапазон напряжения батареи (источника питания) в процессе тестирования составляет от 8 до 100 в, колпачок перемычки интерфейса выбора источника питания может быть сначала настроен на «2 Вт». Подключите положительные и отрицательные электроды батареи (источник питания) к порту измерения напряжения «+ летучая мышь»; если текущее направление тока, проходящего через датчик холла, совпадает с направлением стрелки на датчике холла, измеренный ток будет отображать положительное значение, В то время как измеренный ток будет показывать отрицательное значение, в противном случае измеренный ток будет показывать отрицательное значение

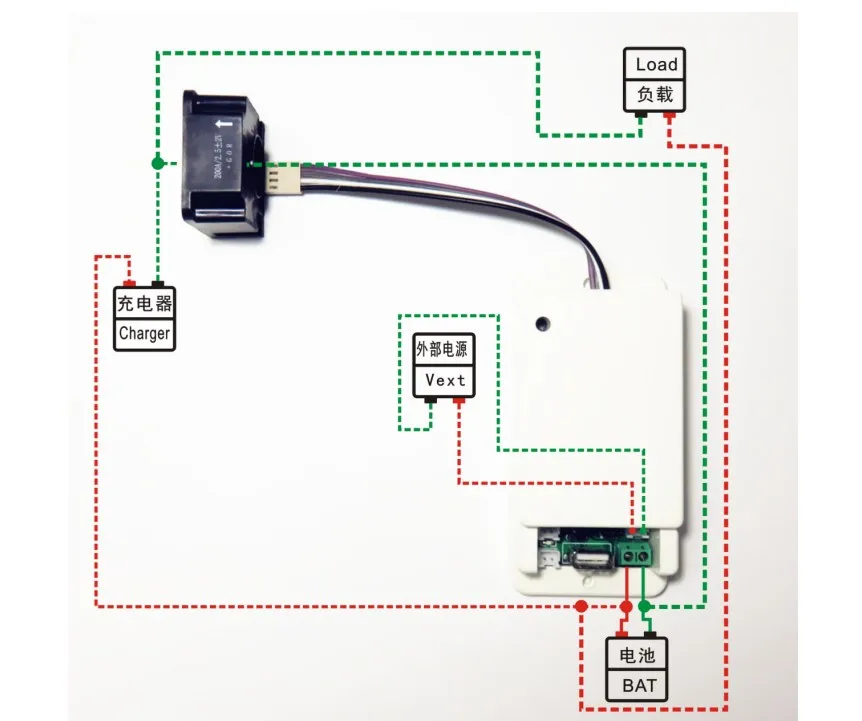

(2) инструкции по внешнему источнику питания (красный положительный, зеленый отрицательный)
Примечание: Если диапазон напряжения батареи (источник питания) не между (8-100 в), перемычка интерфейса выбора источника питания может быть скорректирована на «3 Вт». Подключите положительные и отрицательные полюсы аккумулятора (источник питания) к отрицательному полюсу внешнего источника питания. Не сбивайте и не меняйте положительные и отрицательные электроды батареи (источник питания). Подключите положительный электрод батареи (источник питания) к отрицательному электроду нагрузки через датчик холла. Когда текущее направление, проходящее через датчик холла, соответствует направлению стрелки на датчике холла, измеренный ток является положительным и отрицательным.

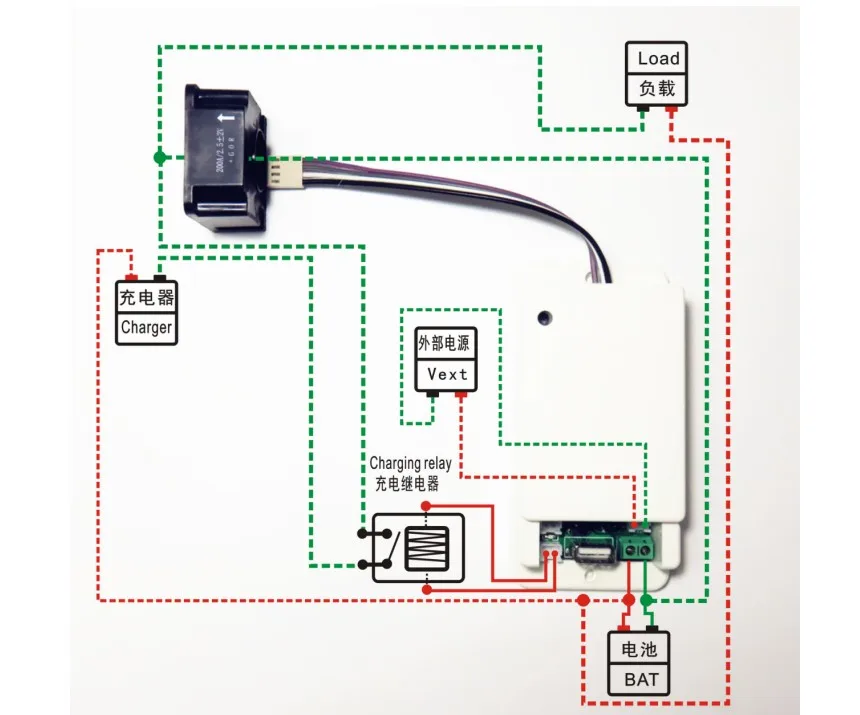

Инструкции по проводке реле зарядки (красный положительный, зеленый отрицательный)
Примечание: Рабочая мощность реле обеспечивается внешним источником питания, если реле подключено, оно должно обеспечить внешний источник питания с таким же рабочим напряжением, как реле. Подключите порт управления реле к интерфейсу контроллера зарядки, если вы хотите управлять зарядным положительным полюсом, пропустите положительный полюс через реле, И если вы хотите управлять зарядным отрицательным полюсом, Подключите отрицательный полюс к реле. Когда реле всасывается, «IN» свет горит и гаснет в качестве подсказки.

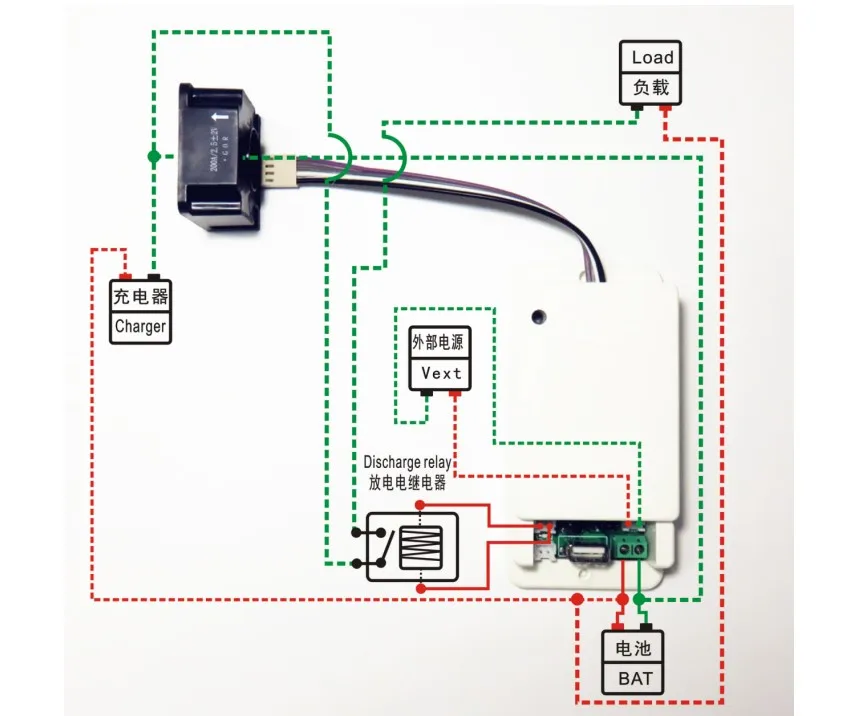

(4) инструкции по проводке реле разряда (красный положительный, зеленый отрицательный)
Примечание: Рабочая мощность реле обеспечивается внешним источником питания, если реле подключено, оно должно обеспечить внешний источник питания с таким же рабочим напряжением, как реле. Подключите порт управления реле к интерфейсу контроллера разряда. Если вы хотите контролировать положительный электрод разряда, пропустите положительный провод через реле, и если вы хотите контролировать отрицательный электрод разряда, подключите отрицательный провод к реле. Когда реле всасывается, горит «выход».
