Встраиваемый FM тюнер построен на базе отлично зарекомендовавшей себя микросхемы QN8035. Тюнер имеет отличные параметры: чувствительность в режиме приема моносигнала - 1 мкВ, в режиме приема стереосигнала - 8 мкВ. Качественный прием FM-сигнала может быть осуществлен даже на небольшой отрезок провода.
Коэффициент искажений при воспроизведении составляет всего 0,03%. На модуле установлен стерео УНЧ с выходной мощностью 3 Вт на канал. Тюнер будет незаменим для качественного приема при большом удалении от радиостанций. Он также является отличным выбором в качестве фм тюнера для изготовления мультимедийного комплекса своими руками.
Технические характеристики
Параметр
Значение
Напряжение питания, В
3...5
Чувствительность в режиме моно, мкВ
1
Чувствительность в режиме стерео, мкВ
8
Частота приема, МГц
88...108
Разделение L/R канала, дБ
45
Диапазон воспроизводимых частот, Гц
50...18000
Максимальная выходная мощность, Вт
2х3
Размер окна дисплея, мм
25х15
Диапазон рабочих температур, С
-25... 60
Габариты модуля, мм
75х45х15
Особенности
Высокая чувствительность
Индикатор уровня принимаемого сигнала
LCD дисплей
Встроенный усилитель 2х3Вт.
Внешнее управление по UART
Дополнительная информация

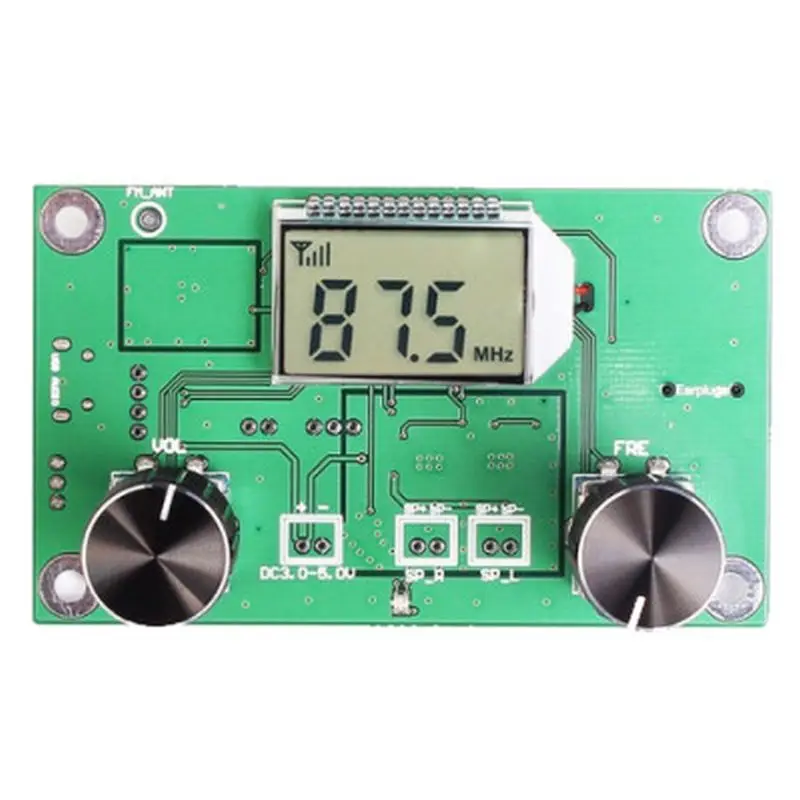

ФМ тюнер конструктивно представляет собой печатную плату размером 45х75 мм из двухстороннего фольгированного стеклотекстолита с установленными на ней двумя валкодерами и жидкокристаллическим индикатором с подсветкой. На плате также размещены 5 микросхем с необходимой обвязкой: приемник-обработчик входного радиосигнала, микроконтроллер, внешняя память для микроконтроллера, два усилителя НЧ.Для подключения наушников и внешнего усилителя используется стандартный разъем мини-Jack 3,5 мм. Имеющийся на плате разъем микро-USB используется для питания тюнера, а также для подключения тюнера в качестве внешней звуковой карты компьютера.На плате имеются несколько групп отверстий под штыревые разъемы с шагом 2 мм:- переключатель Mono-Stereo: при замыкании включается режим Mono;- R B Gnd: Red, Blue и Ground для подключения внешних индикаторных светодиодов;- DC3.0-5.0V: для подключения питающего напряжения от 3 до 5 вольт постоянного тока. Это могут быть также батарейки или аккумуляторы. Можно питать тюнер и по USB-кабелю, но при этом не рекомендуется использовать импульсные источники питания, так как они производят массу помех;- SP_R SP_R: для подключения внешних динамиков мощностью до 3 ватт на канал, сопротивлением 4-16 Ом;- GND DP DM VCC: дублирует USB-разъем;- TX RX GND: для управления тюнером по протоколу UART с использованием внешнего дополнительного адаптера USB-UART.Немного подробнее об управлении fm тюнером по UART.Для управления с использованием компьютера необходим дополнительный адаптер, например BM8051.Адаптер подключается следующим образом: контакт TX на плате тюнера следует соединить с контактом ТХ адаптера, контакт RX - с RX, GND с GND (земля). Это проверено для версии LCD_FM_RX_ENC_V1.9 платы тюнера.Для управления рекомендуется применять программу SSCOM (проверено для Windows 7), которую можно найти в разделе Файлы. Скорость соединения - 38400 бод, остальные параметры: 8,1,N,N. Связаться с тюнером, используя популярные программы Tera Term и Putty, не удается.Команды, перечень которых также есть в разделе Файлы, следует набирать только заглавными буквами в строке Data input и посылать на тюнер нажатием на кнопку SEND.Тюнер запоминает свое последнее состояние при выключении питания.
Комплект поставки
Модуль в сборе - 1 шт.
Инструкция - 1 шт.
Что потребуется для сборки
Для подключения понадобятся: паяльник, бокорезы.
Подготовка к эксплуатации
Подключите отрезок провода, длинной 60 см, к гнезду «антенна».
Подключите акустические системы или наушники согласно схеме.
Подключите USB кабель или подайте напряжение питание 3-5В.
Установите частоту принимаемой радиостанции с помощью правого валкодера, громкость - с помощью левого.
Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
Температура -25С до +60С.
Относительная влажность 20-80% без образования конденсата.
Меры предосторожности
Не превышайте максимально допустимое напряжение питания модуля.
Не путайте полярность питания модуля.
Не соблюдение данных требований приведет к выходу устройства из строя.
Инструкция mp3510.pdf
