Последнее обновление: 10.03.2022
Особенности:
С автоматическим, обычным и одним триггером, легко захватывает мгновенную форму сигнала.
Может быть вызвана подъемом или падением краев.
Уровень триггера регулируется и с индикацией.
Формы волны перед наблюдением (отрицательная задержка).
Может замораживать дисплей формы волны (функция удержания) в любое время.
Описание:

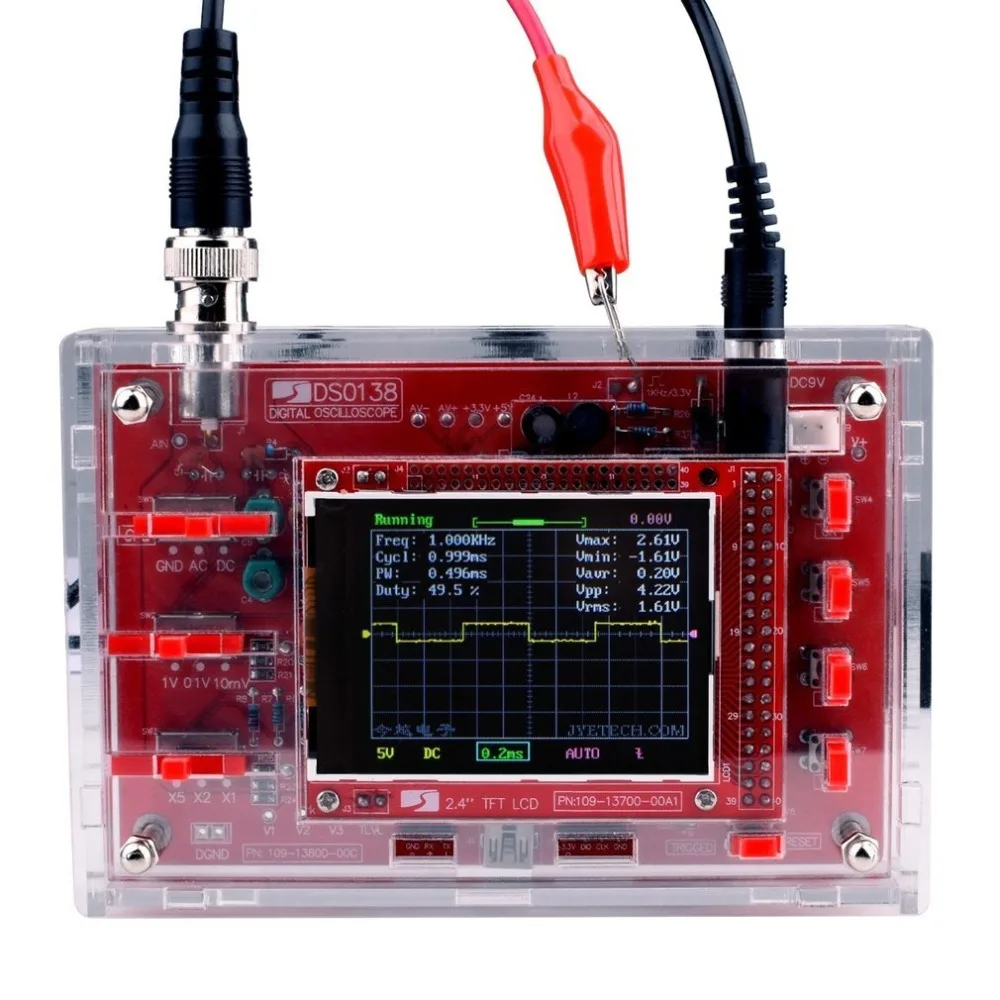

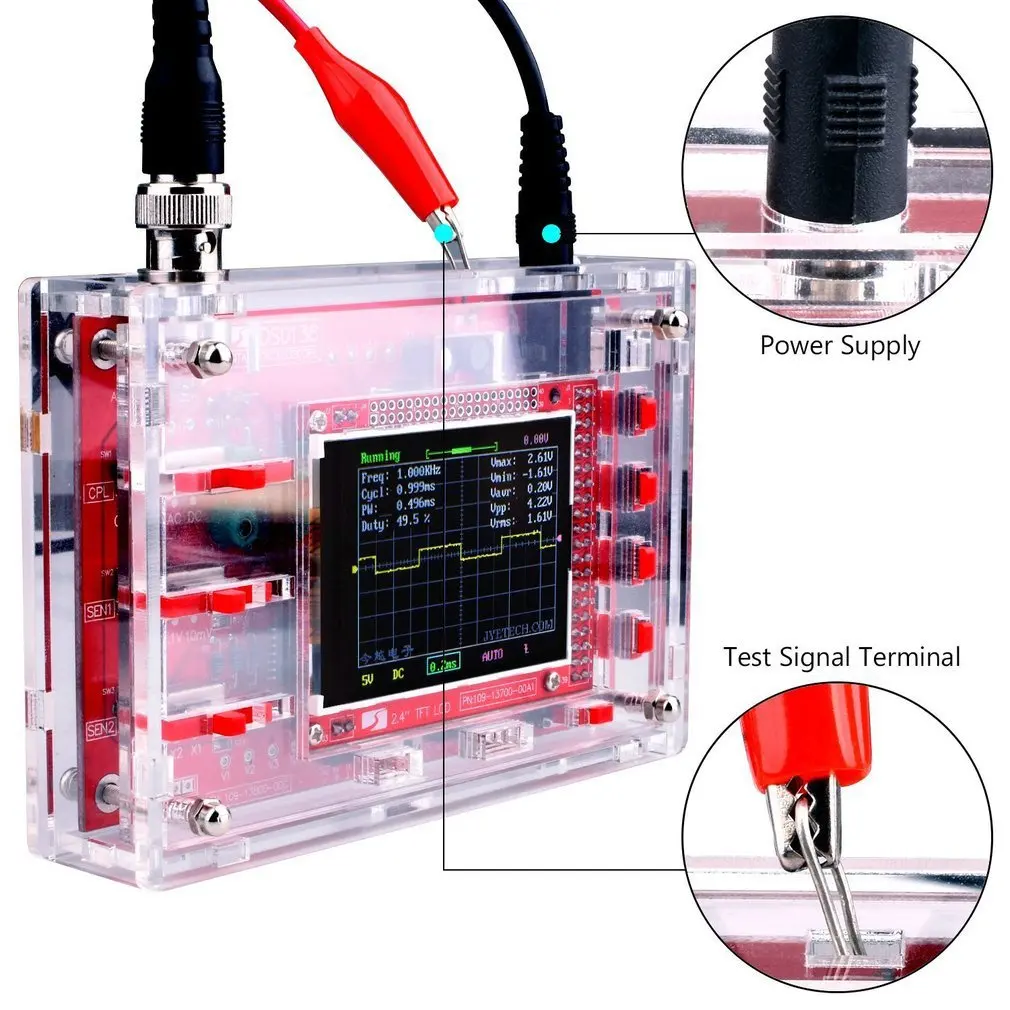

Квадратный тест волн источника сигнала с 1 кГц/3,3 V.
С цифровым дисплеем параметров формы волны параметры могут отображаться: частота, цикл, ширина импульса, рабочий цикл, максимальный, минимальный, средний, пиковый, rms.
Сохранить/вынуть форму волны, выключить форму волны не исчезает.
Характеристики:

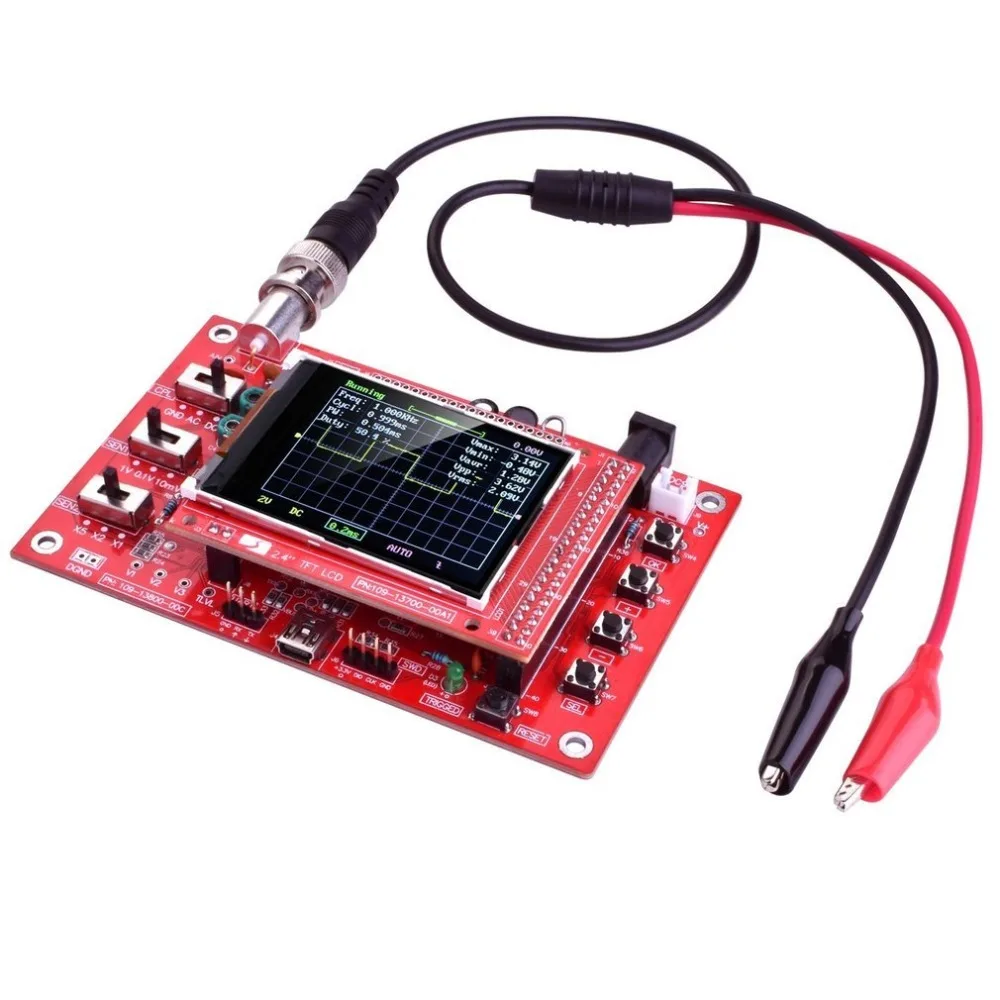

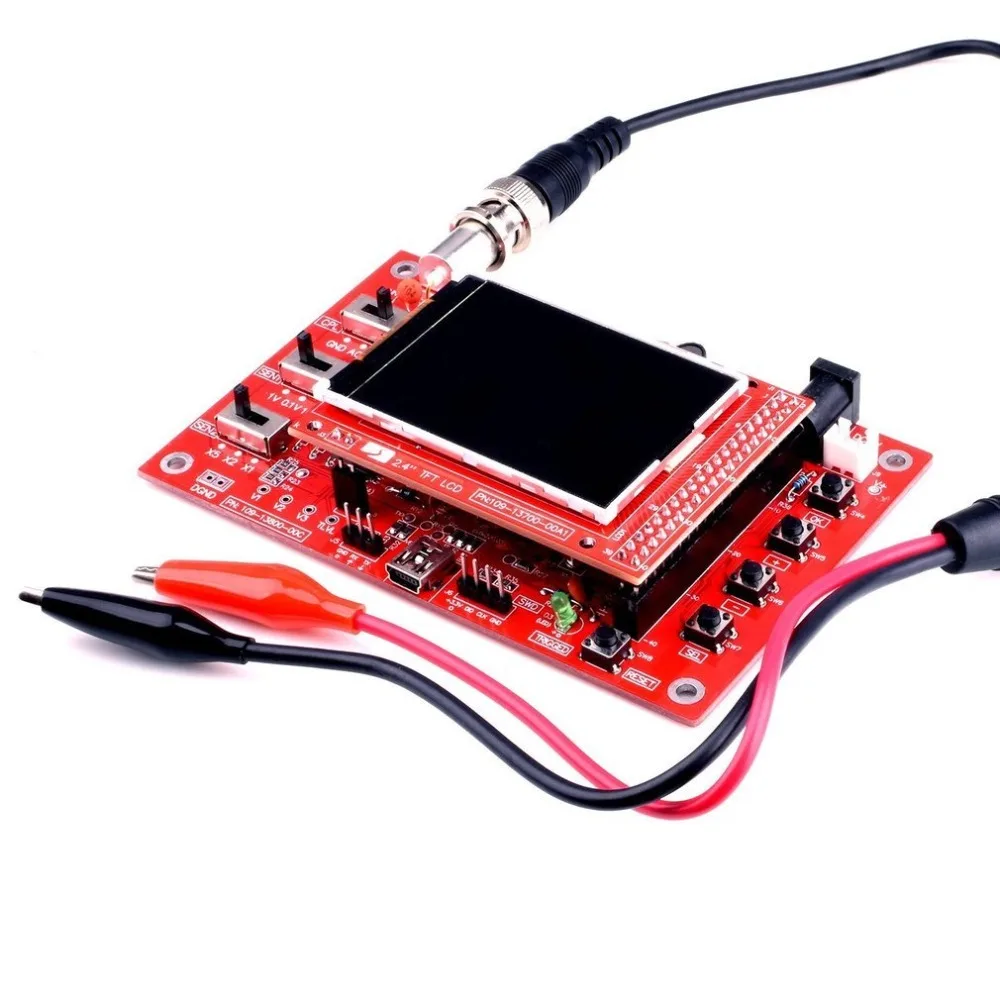

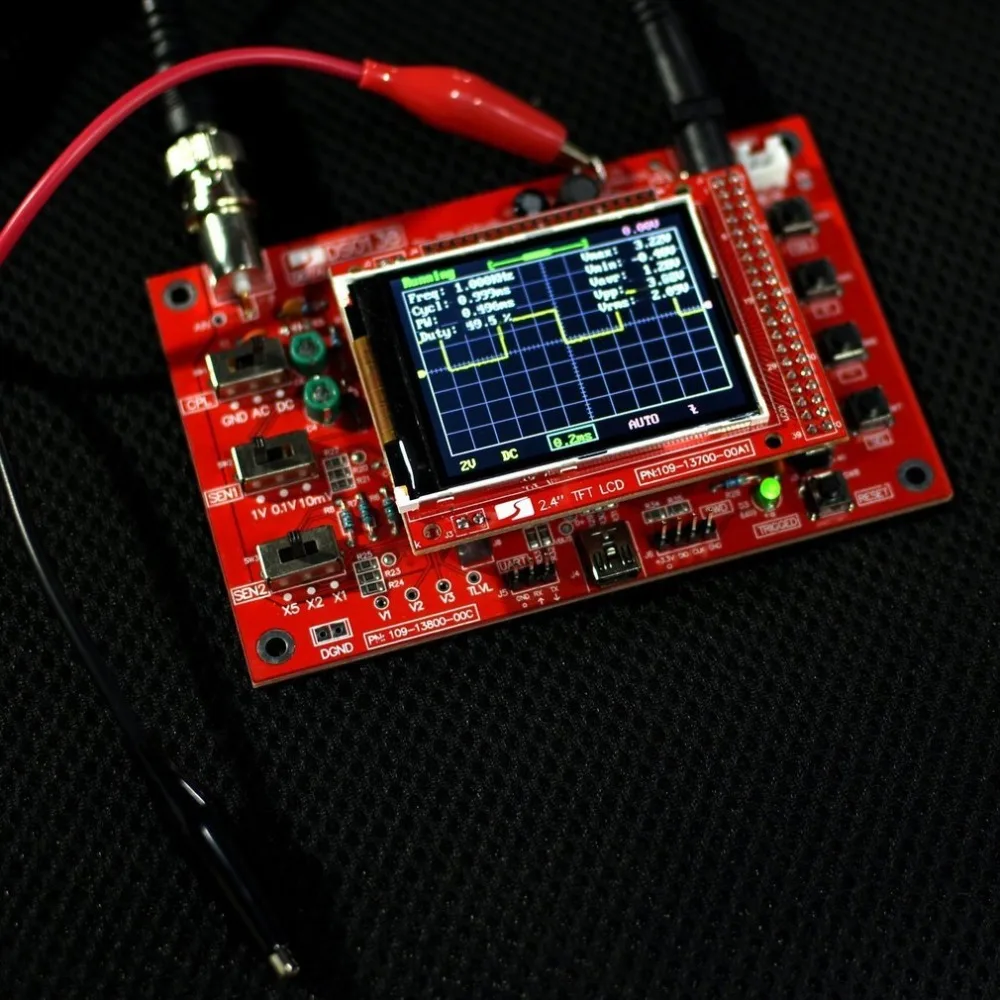

Модель: DSO138

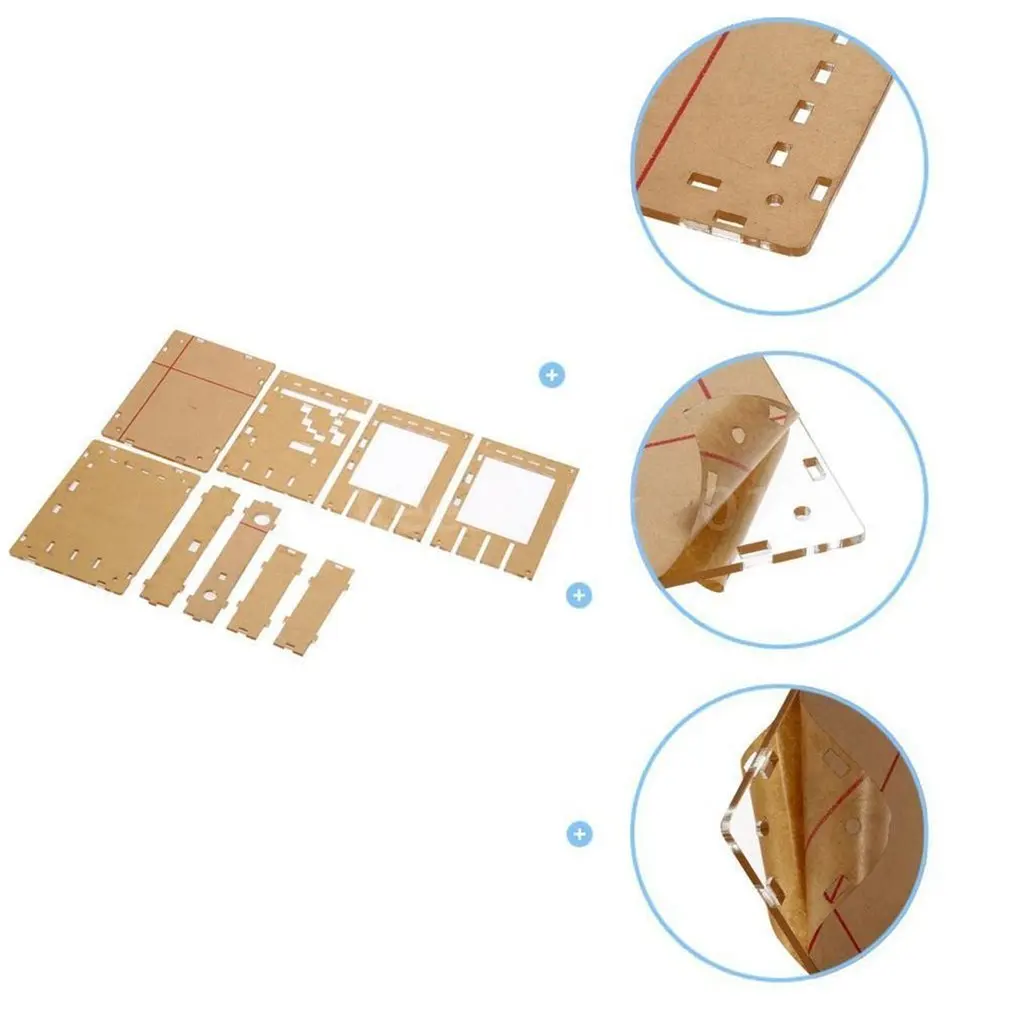

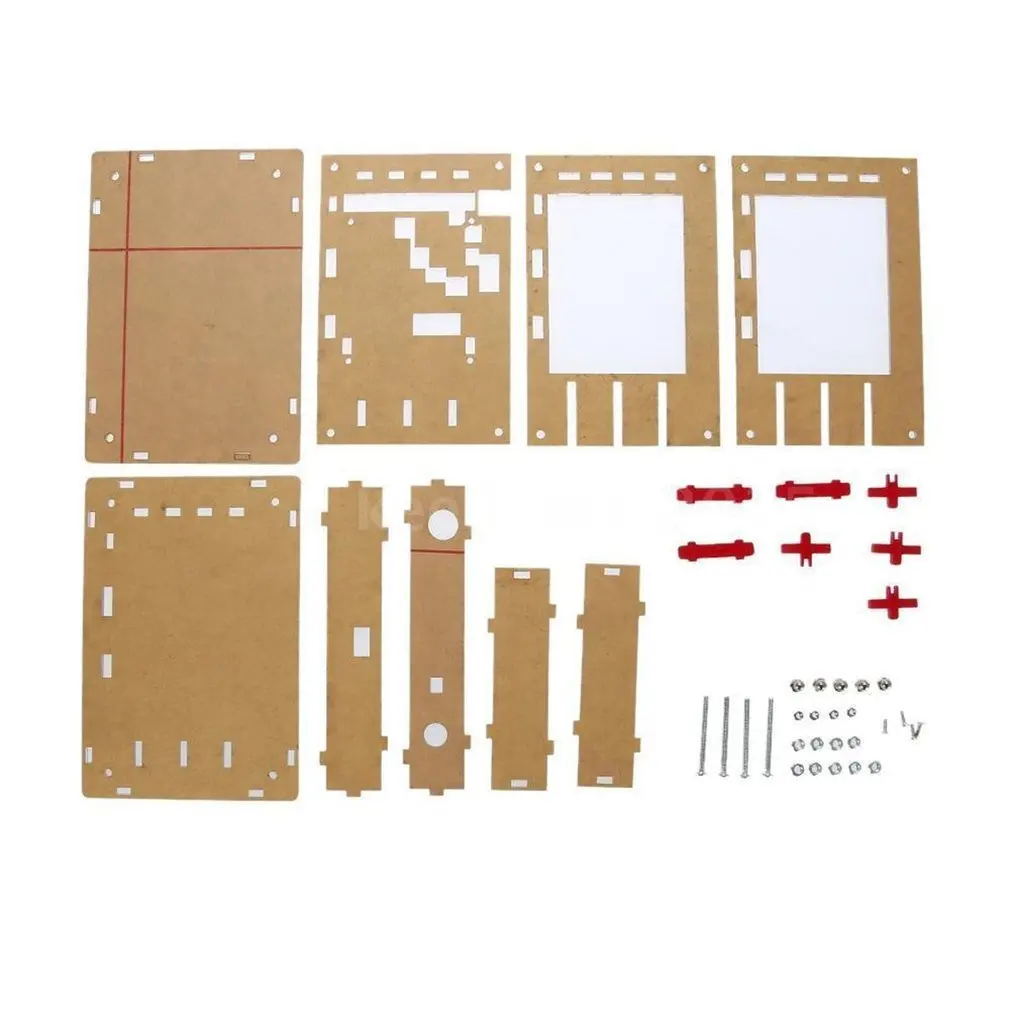

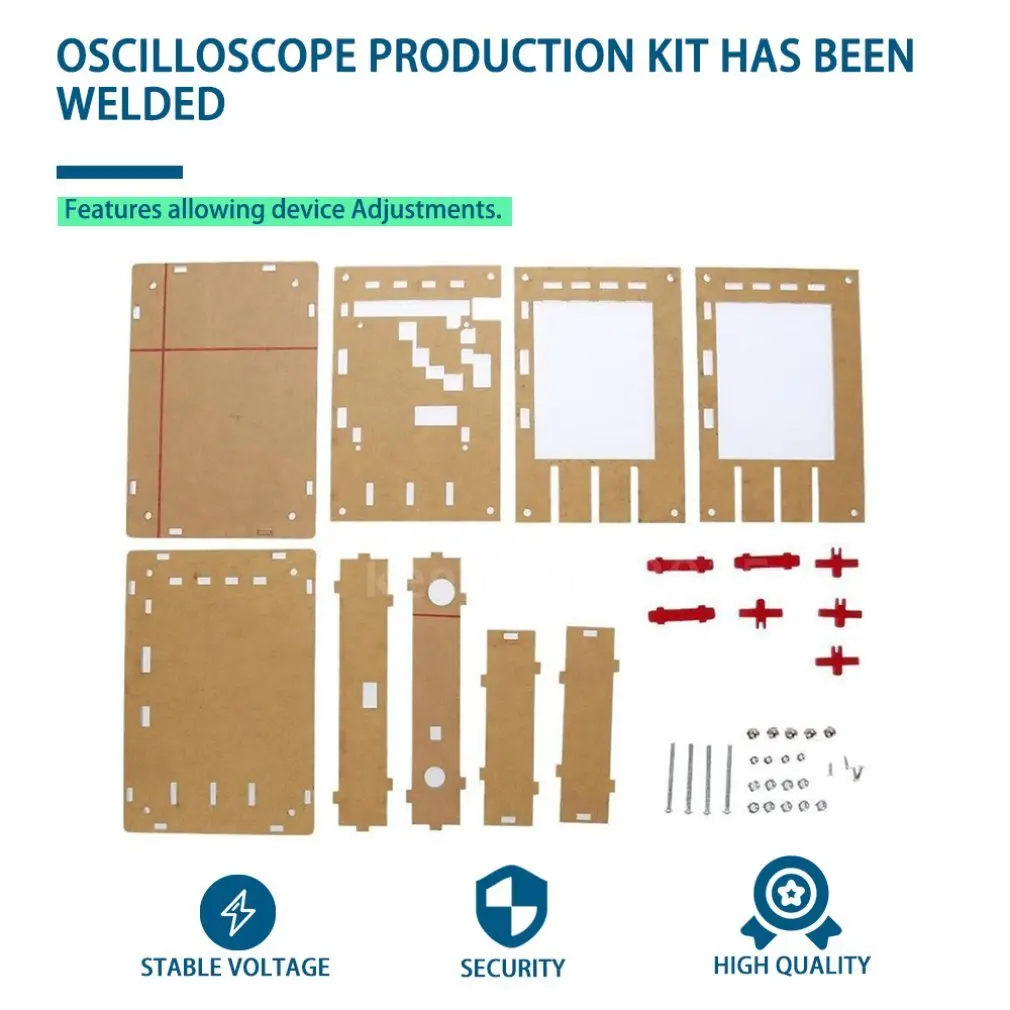

Материал: акрил, металл
Цвет: красный и черный, прозрачный

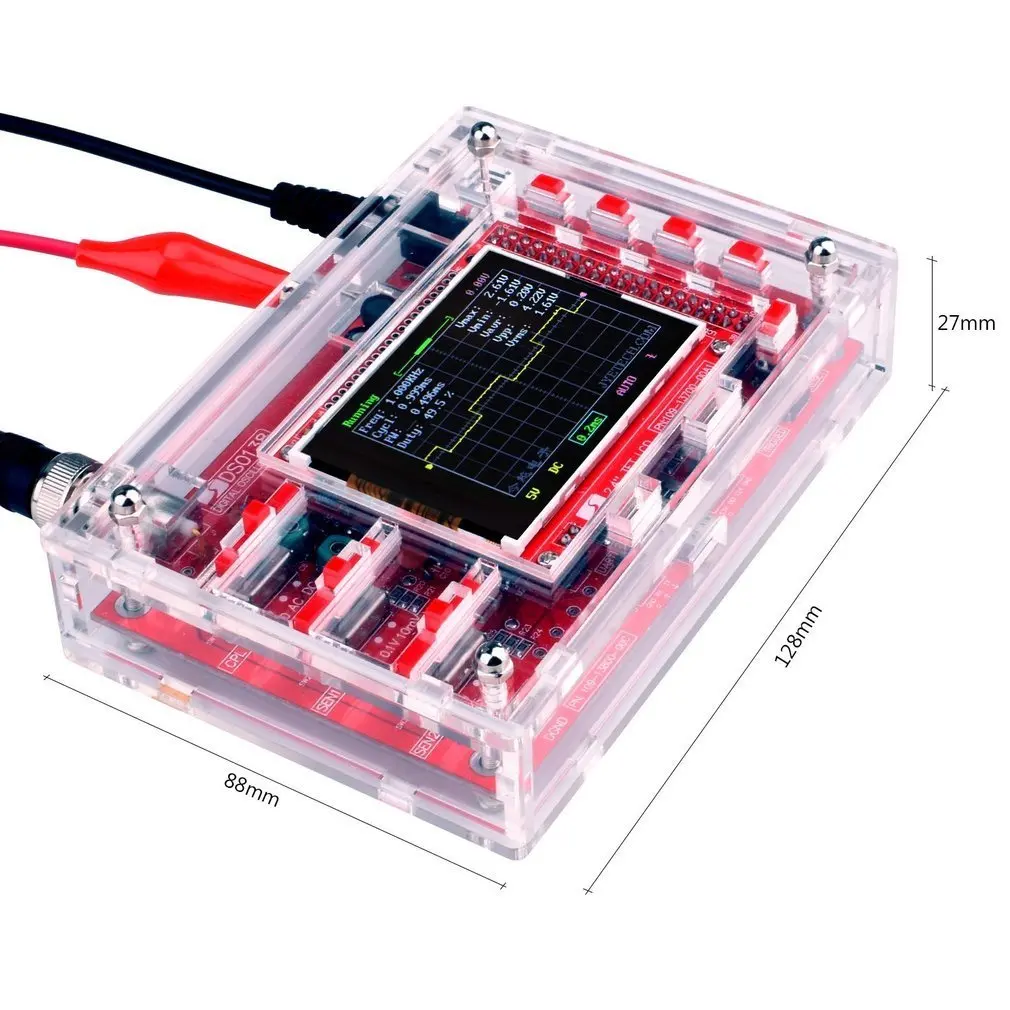

Размер: 128*88*27 мм
Самая высокая частота дискретизации в реальном времени: 1Msps
Точность: 12 бит
Глубина буфера образца: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (прогрессивный на 1-2-5)

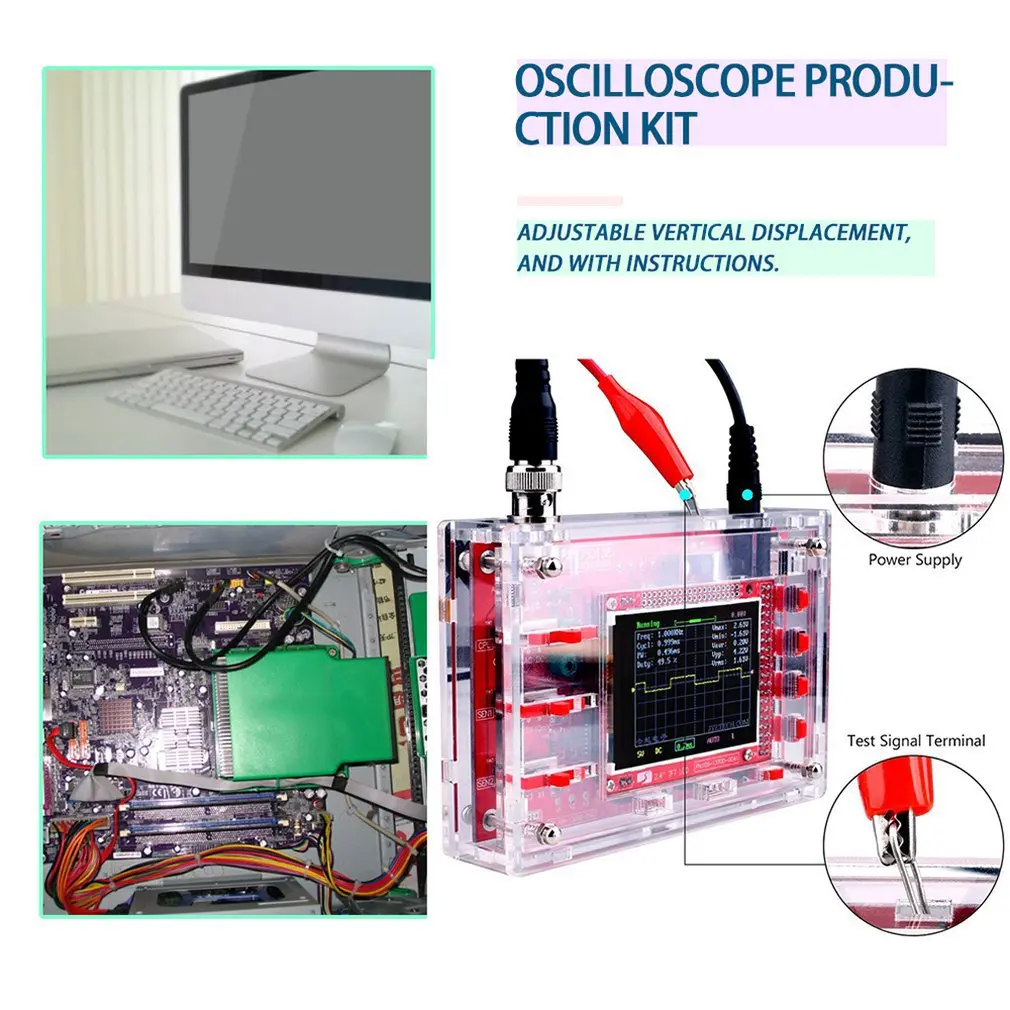

Вертикальное смещение регулируется с индикацией
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpp (1:1 зонд), 400Vpp (10:1 зонд)
Режимы соединения: DC/AC/GND
Горизонтальный диапазон времени: 10 мкс/див-50 с/див (шаг на 1-2-5)
Посылка включает в себя:

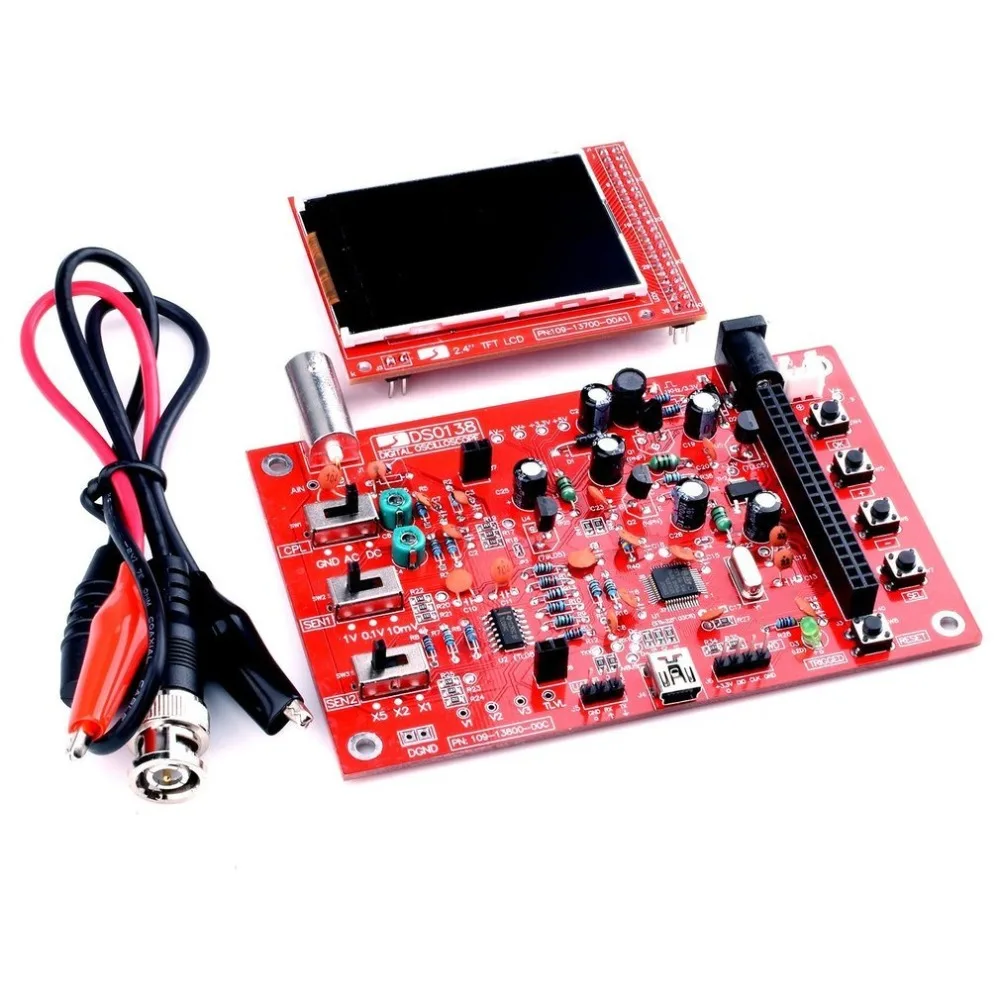

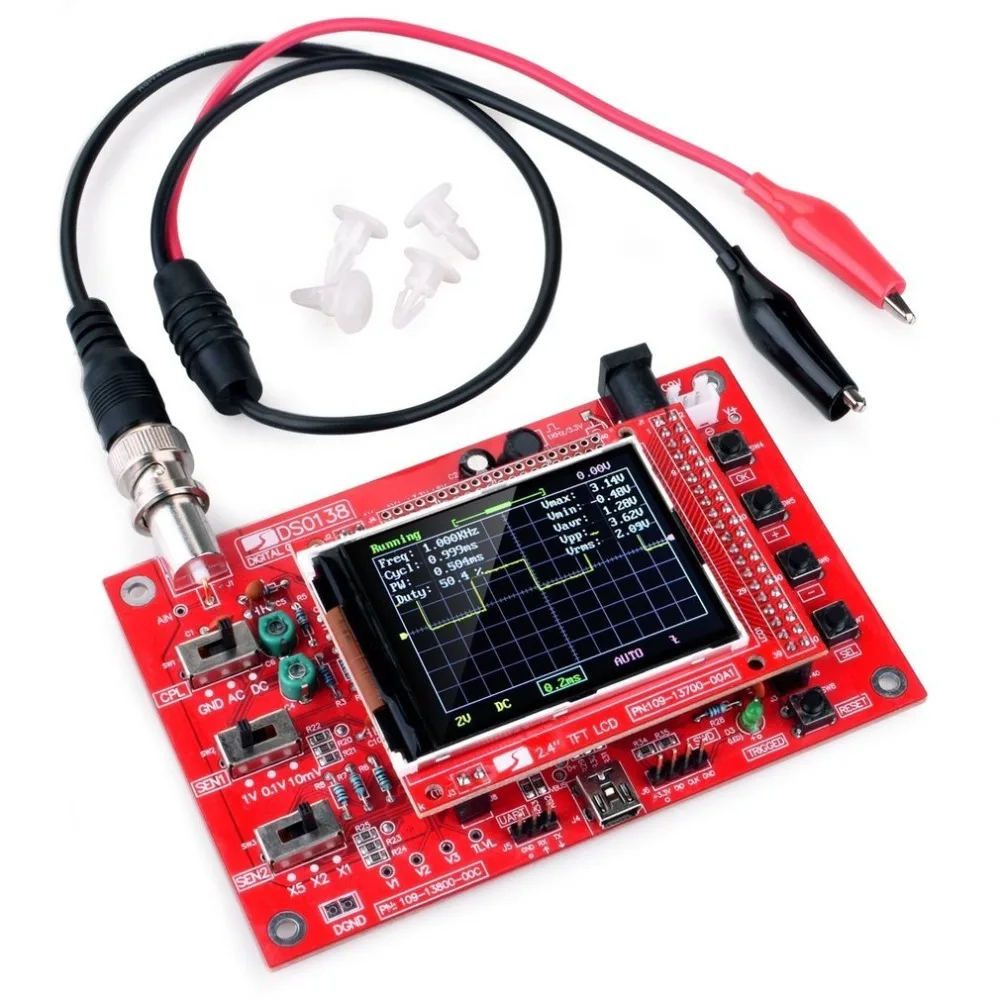

1 x сварной осциллограф/набор деталей DIY
Примечание:
1. Допускается небольшая разница в размерах из-за различных измерений вручную.
2. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
