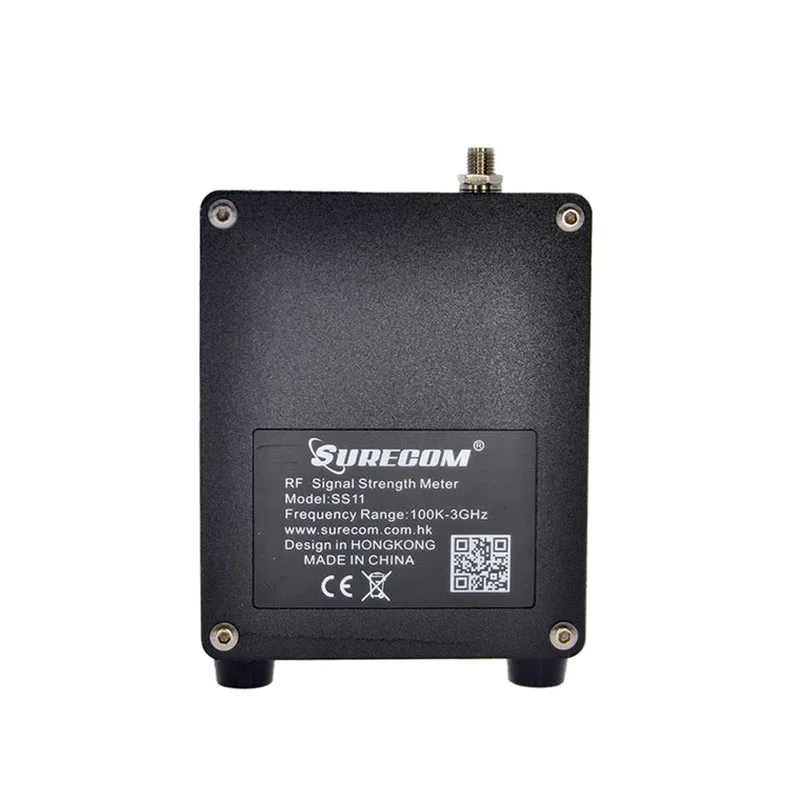

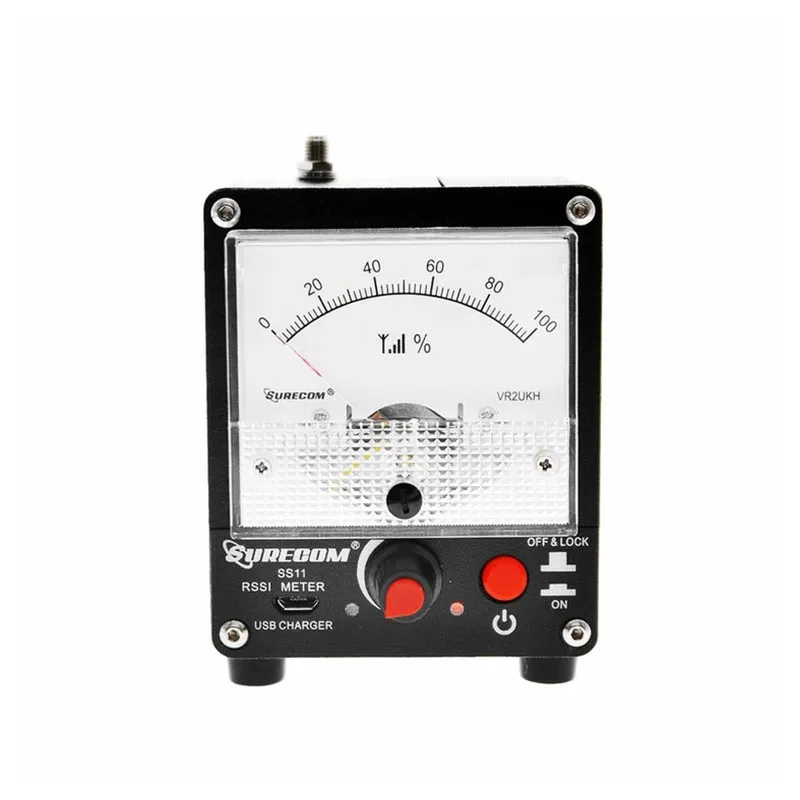

Surecom SS11 RF одиночный измеритель прочности 100K-3GHz полевой измеритель силы RSSI Высокая чувствительность со встроенным аккумулятором

Основные характеристики:Тестовая подходящая антенна для использования в рацииПолоса частот, высокая чувствительность. 100 кГц-3000 МГцИзмерение радио измеритель напряженности поляАмплитуду указателя можно отрегулировать (для защиты счетчика)Технические характеристики:Модель No. SS-10Частотный диапазон: 100 кГц-3 ГГцРазмер без гнезда: 75x100x64 ммИнтерфейс антенны: SMA Female

Особенности:Внешний вид простой и эффективный, красивый и благородный.Полоса частот, высокая чувствительность. 100 кГц-3000 МГц (с антенной), пожалуйста, используйте различные Частотные антенны для тестирования сигналов с различными частотами для лучшего эффекта и чувствительности)Встроенный аккумулятор.Амплитуду указателя можно отрегулировать (для защиты счетчика)Встроенная функция автоматического демпфирования, которая является буферной функцией, предотвращает слишком быстрое раскачивание иглы и вызывает повреждения.Небольшой размер, легко носить с собой, размер: 75x100x64 мм (без учета приподнятой части антенны)

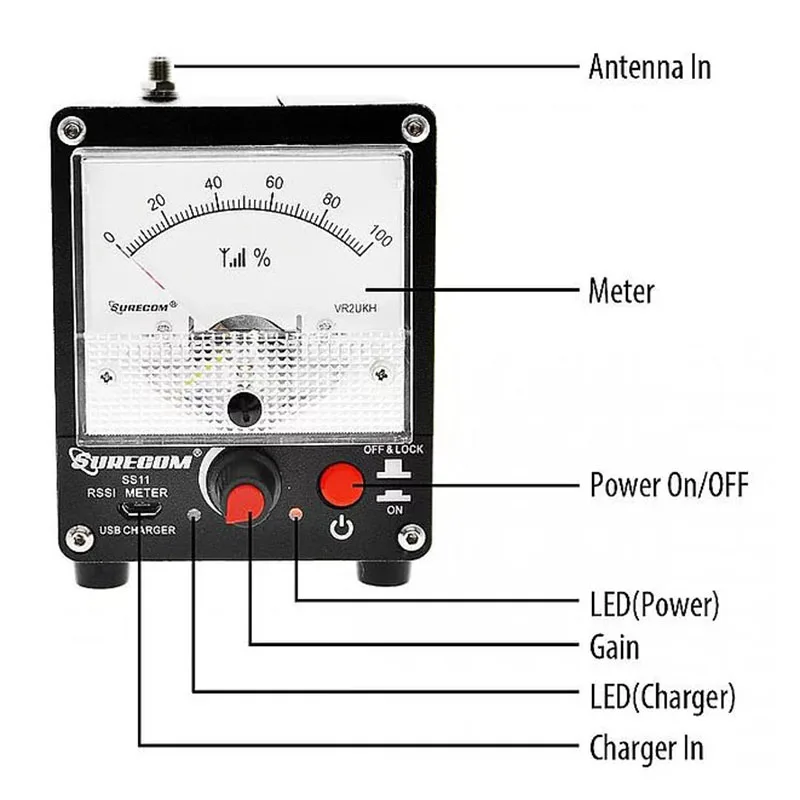

Инструкции по использованию:Перед использованием, пожалуйста, поверните «амплитудную регулировку» на самый левый конец. Длина вытяжной антенны зависит от частоты теста. Лучше иметь 1/4 волны как можно больше. Портативная рация находится примерно в метре от поля измеритель прочности. Не будьте слишком близко! Во избежание сигнала слишком сильный, чтобы сгореть измеритель силы поля! Затем нажмите кнопку PTT для рации, чтобы включить ее в состояние запуска. В это время указатель измеритель силы поля должен иметь сигнальную индикацию. Чем прочнее сигнал, тем больше индикация!Регулировка амплитуды: если индикатор силы поля показывает, что максимальный диапазон превышен, "регулировка амплитуды" может быть настроена, чтобы указатель указывал подходящее положение.Метод тестирования максимальной точки усиления антенны1. Для того, чтобы изменить частоту удобно и быстро, вы должны использовать клавиатуру, чтобы установить частоту рации вручную.2. Соедините рации и антенные питатели, поместите измеритель силы поля рядом с антенной (в зависимости от окружающей среды), поместите его в вертикальном угле излучения антенны как можно больше, И метод планирования антенны является лучшим.3. Установите частоту рации, нажмите кнопку запуска, посмотрите на показания счетчика и зарегистрируйте показания счетчика. Затем установите рации на другие точки частот, пусть рация снова войдет в состояние запуска, посмотрите показания счетчика, а затем сравните показания каждой точки частот! Вы можете знать лучшую частоту/сегмент тестируемой антенны!

Стандартный измеритель полевой прочности показан на рис. 1. Это простая пассивная (Неработающая) цепь, в которой радиочастотная энергия перехлестывается антенной, выпрямляется до постоянного тока, а затем используется для прямого управления счетчиком. Максимальная чувствительность этой цепи основана в основном на нескольких факторах:Коэффициент усиления антенны: сколько сигнала на самом деле перехлестывается.Чувствительность используемого измерительного движения.Характер используемых диодов.
