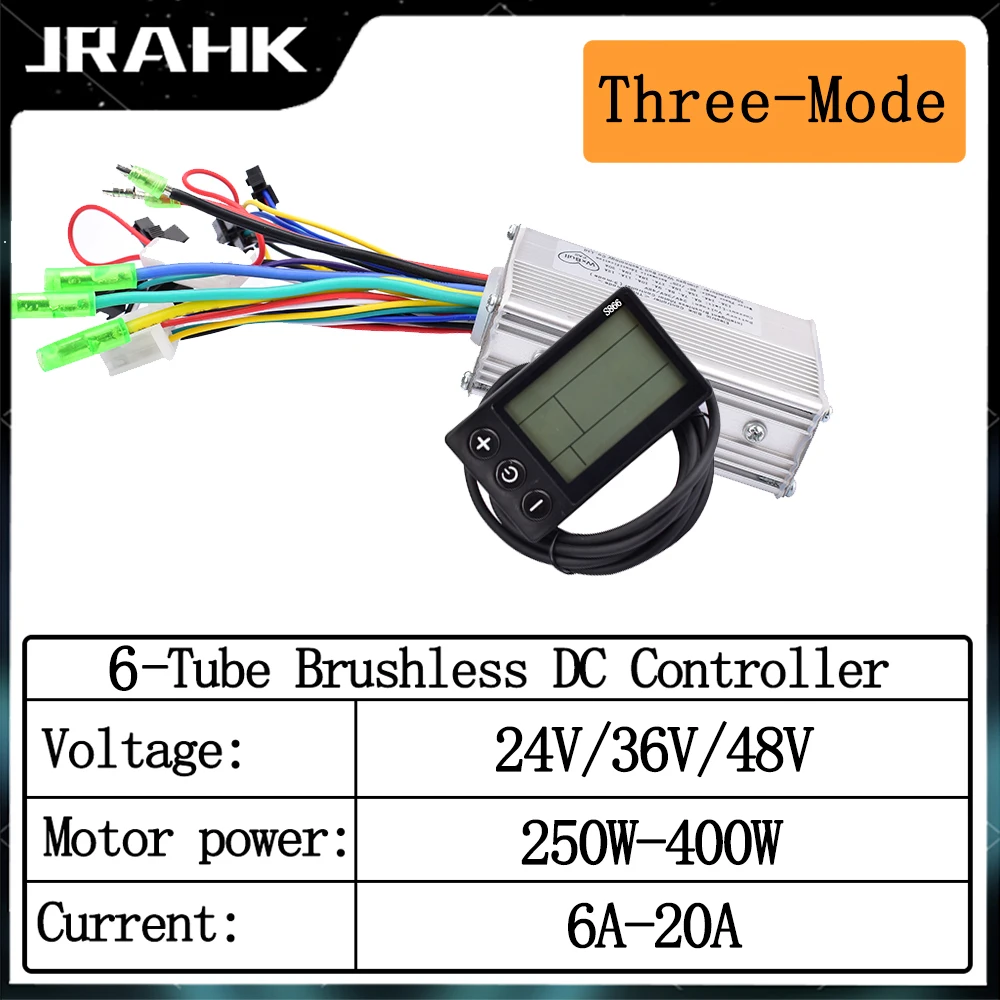

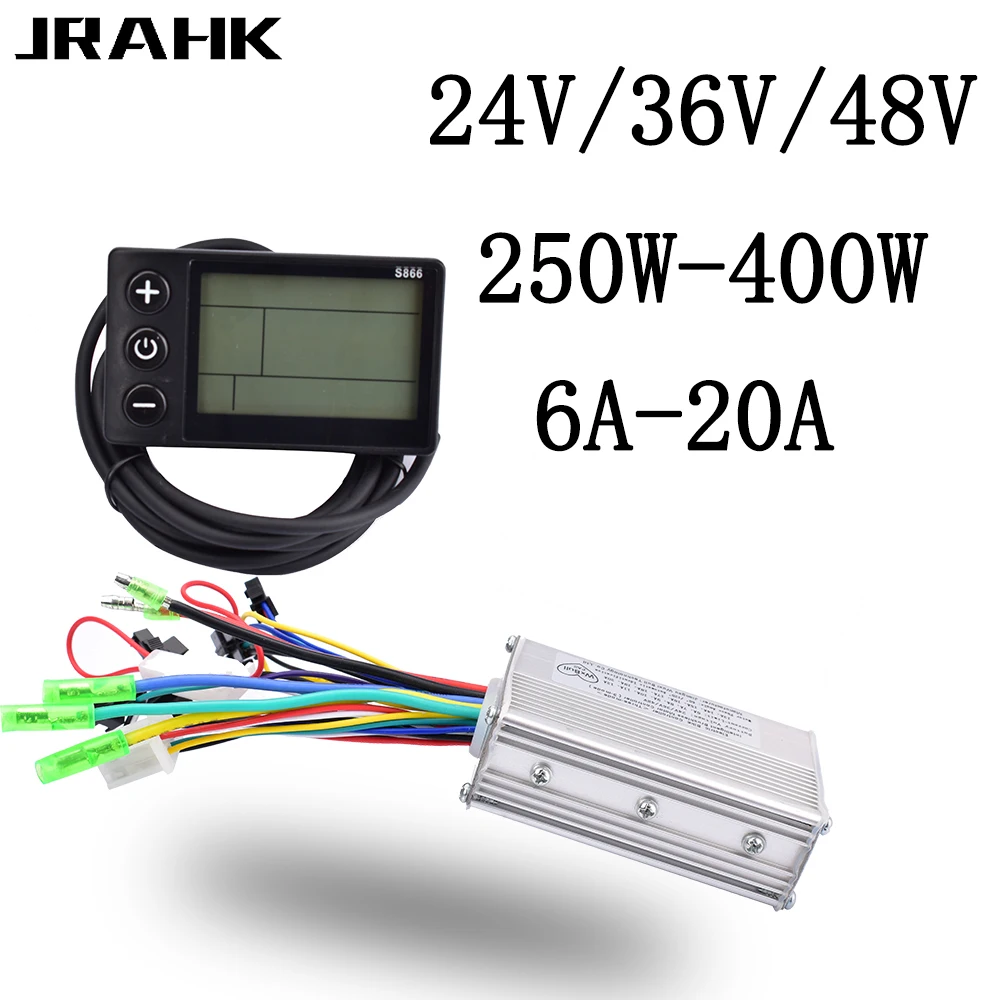

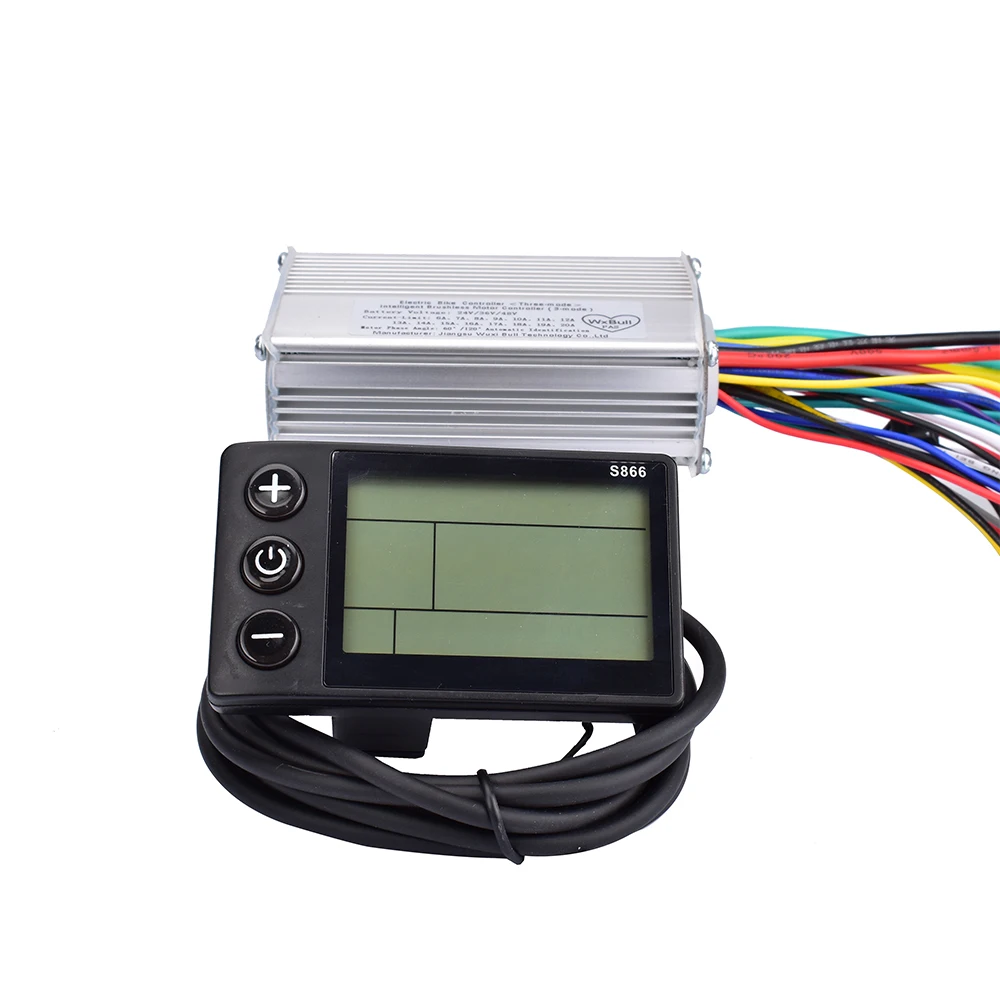

Электровелосипед JRAHK Электрический контроллер для мотороллера с ЖК-дисплеем, Бесколлекторные двигатели 24-36-48 В, 250-400 Вт, аксессуары для велосипедов

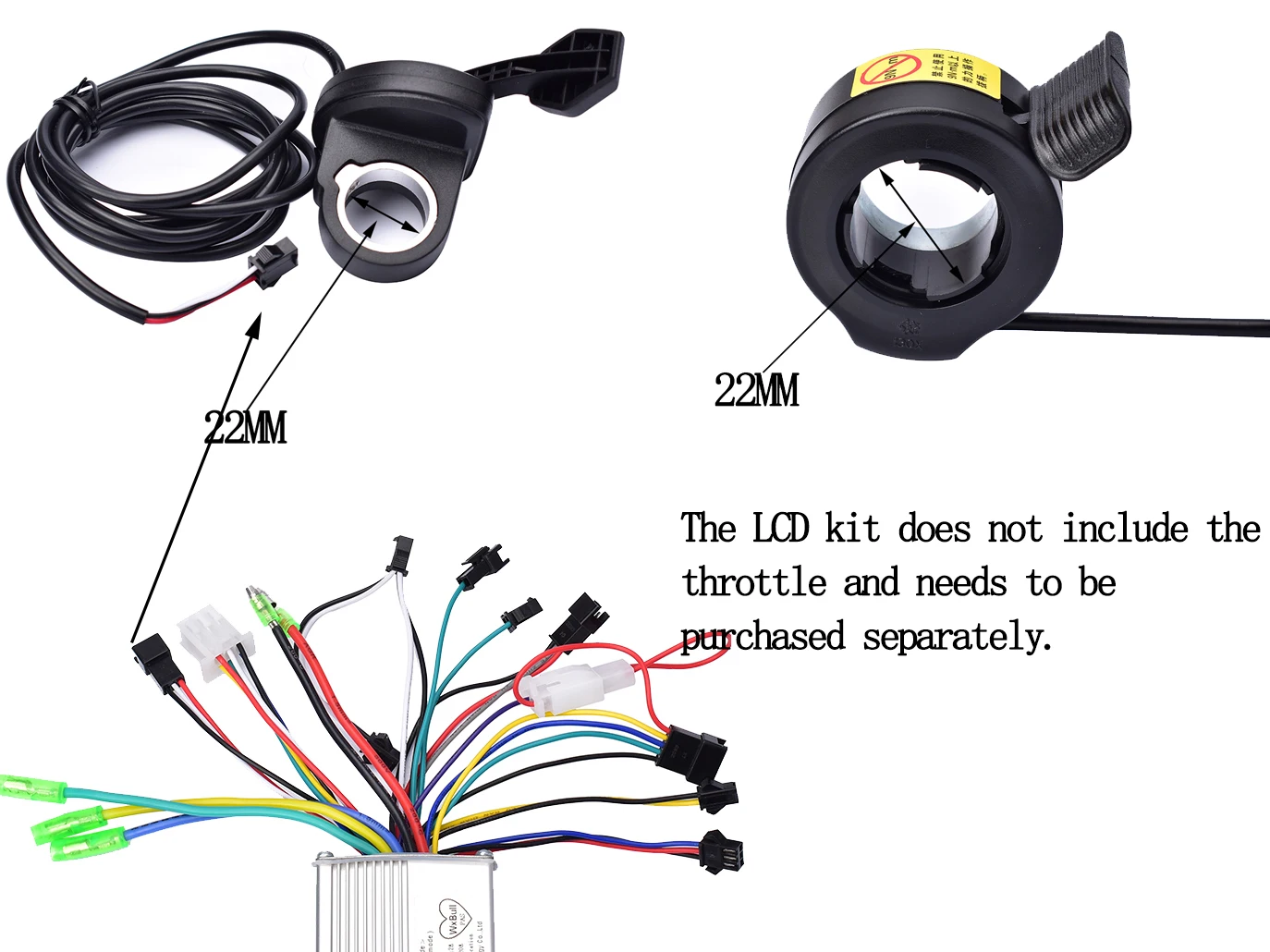

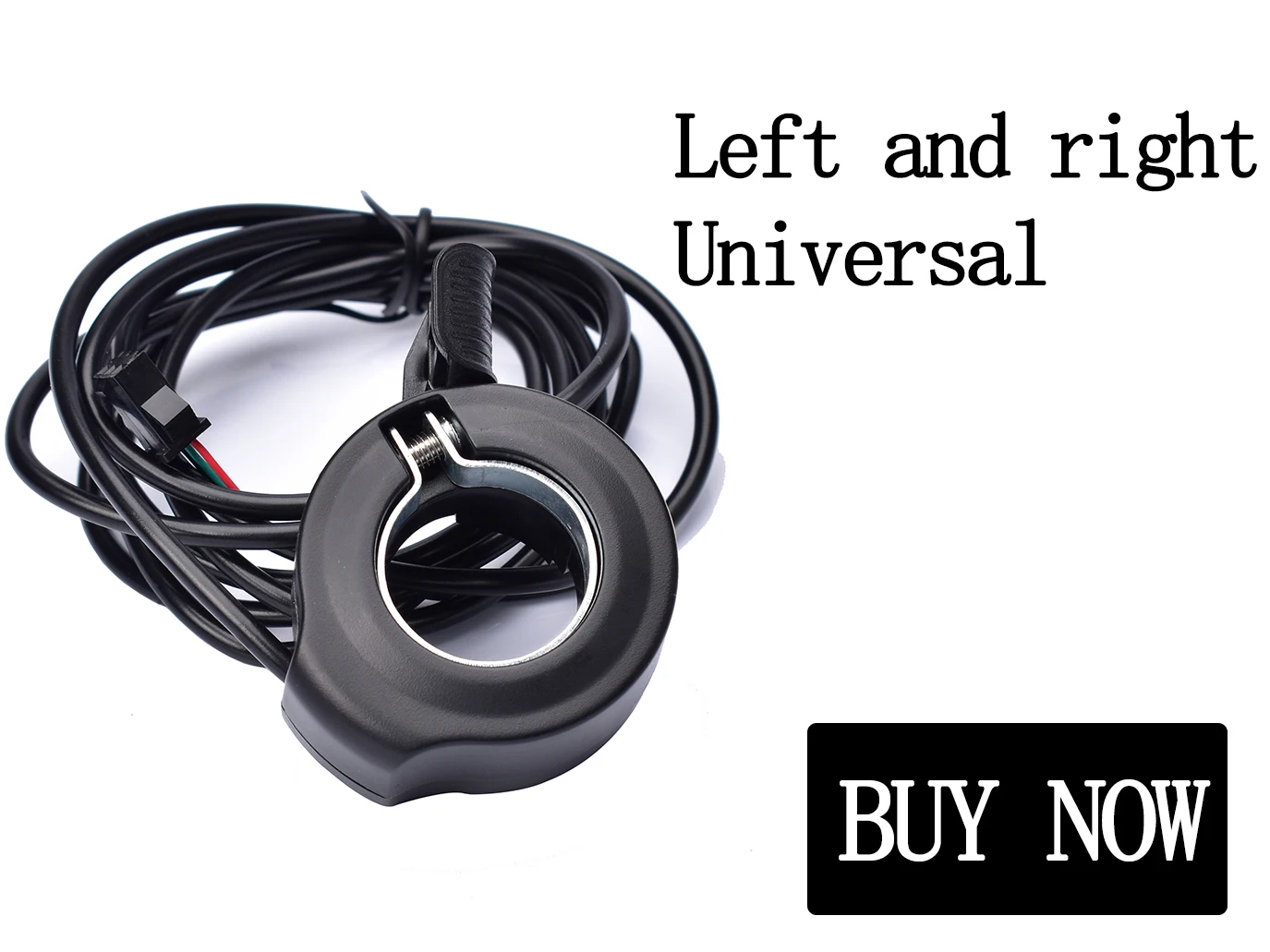

ЖК-комплект не включает дроссельную заслонку и должен быть

Приобретается отдельно.

Особенности:

Размер внешнего вида и материал корпуса изделия-АБС, и

ЖК-прозрачное окно импортируется из высокопрочного акрила,

Твердость эквивалентна закаленному стеклу.ЖК-дисплей может

Четко показывает состояние и данные, Подсветка позволяет видеть осыпание

Четко в тусклом месте, кнопки для быстрой работы, просты в использовании.

Контроллер бесщеточный, работает бесшумно и чувствителен к

Состояние электрического велосипеда.

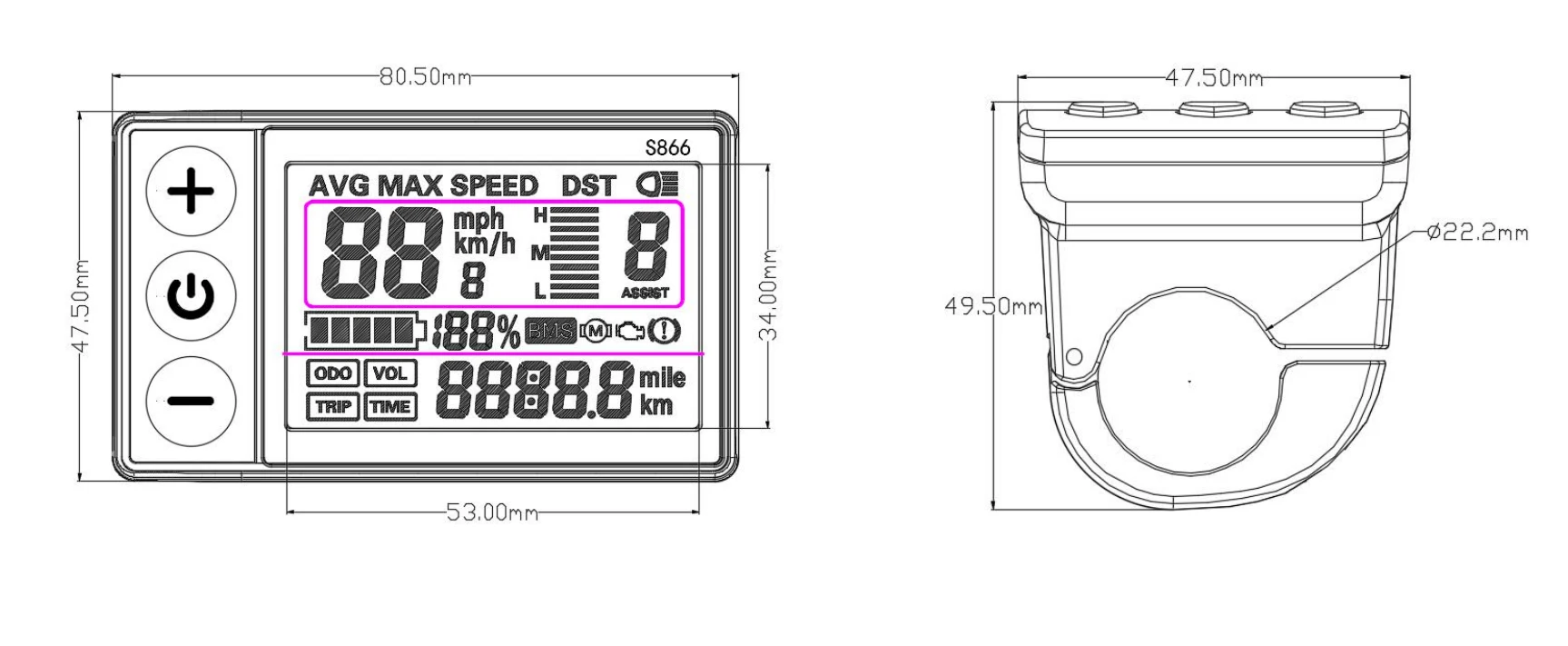

Простота установки и использования, поставляется с креплением для ЖК-дисплея и

Подходит для 22,5 мм руль.

Подходит для электрических велосипедов, скутеров.

Спецификация:

Материал: ABS + LCD + металл

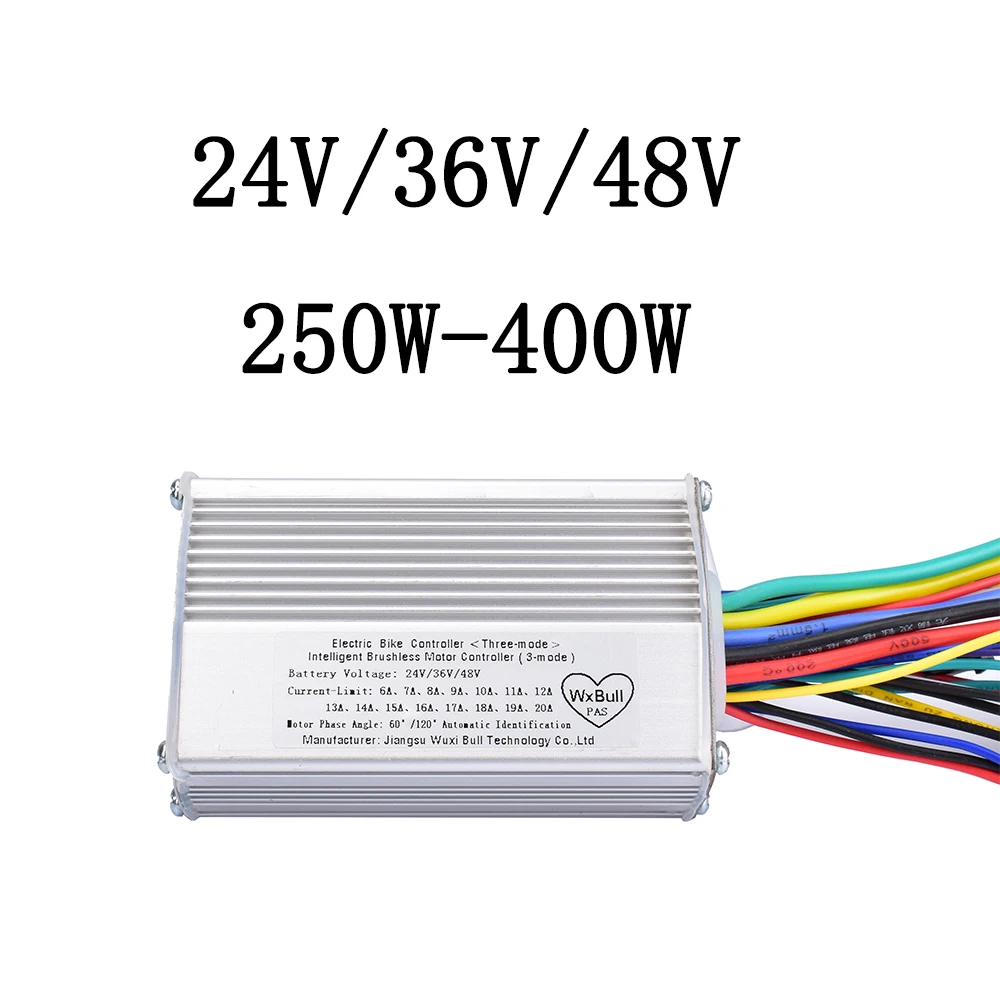

Мощность: 250 Вт-400 Вт

Ток: 6A-20A

Водонепроницаемый: непромокаемый

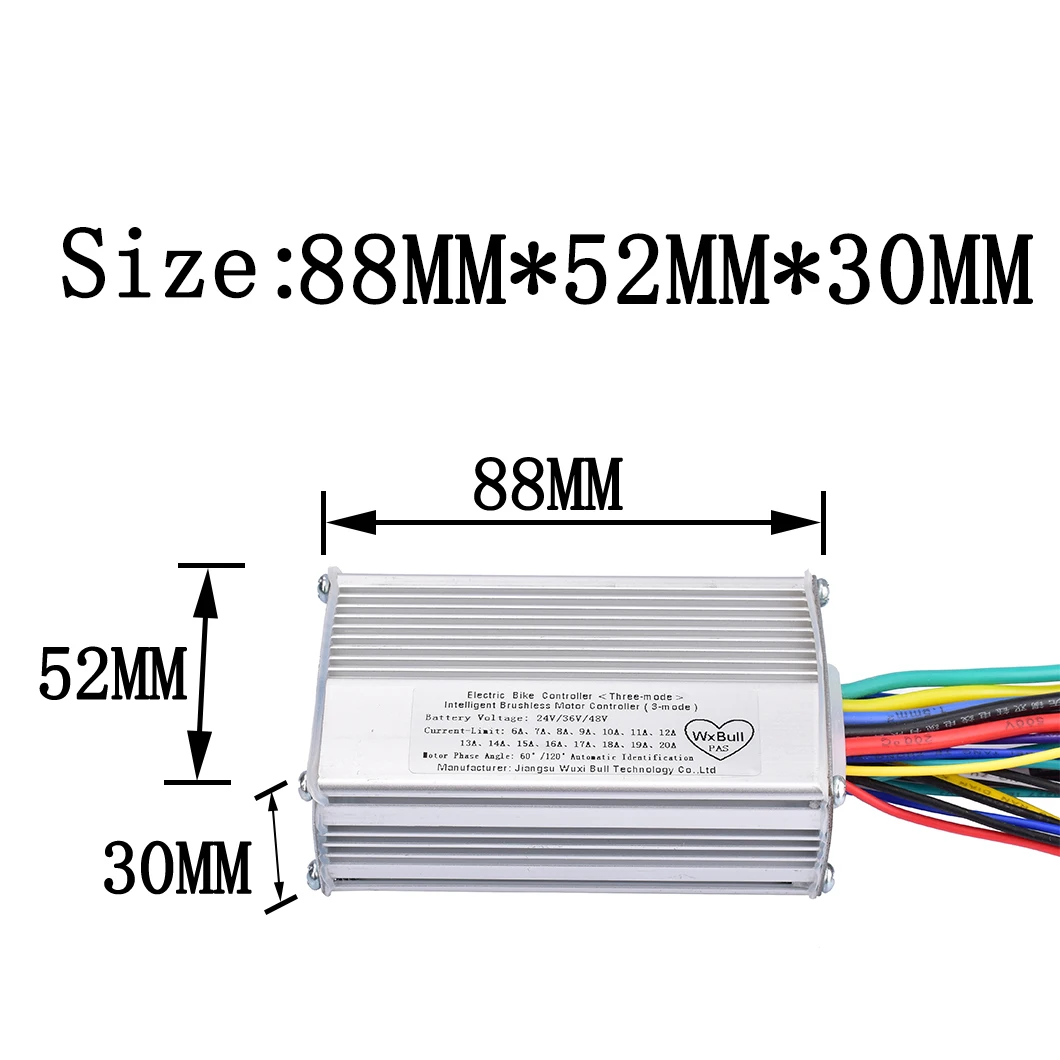

Размер контроллера: прибл. 88 мм x 52 мм x 30 мм

Вес: 305 г

Посылка:

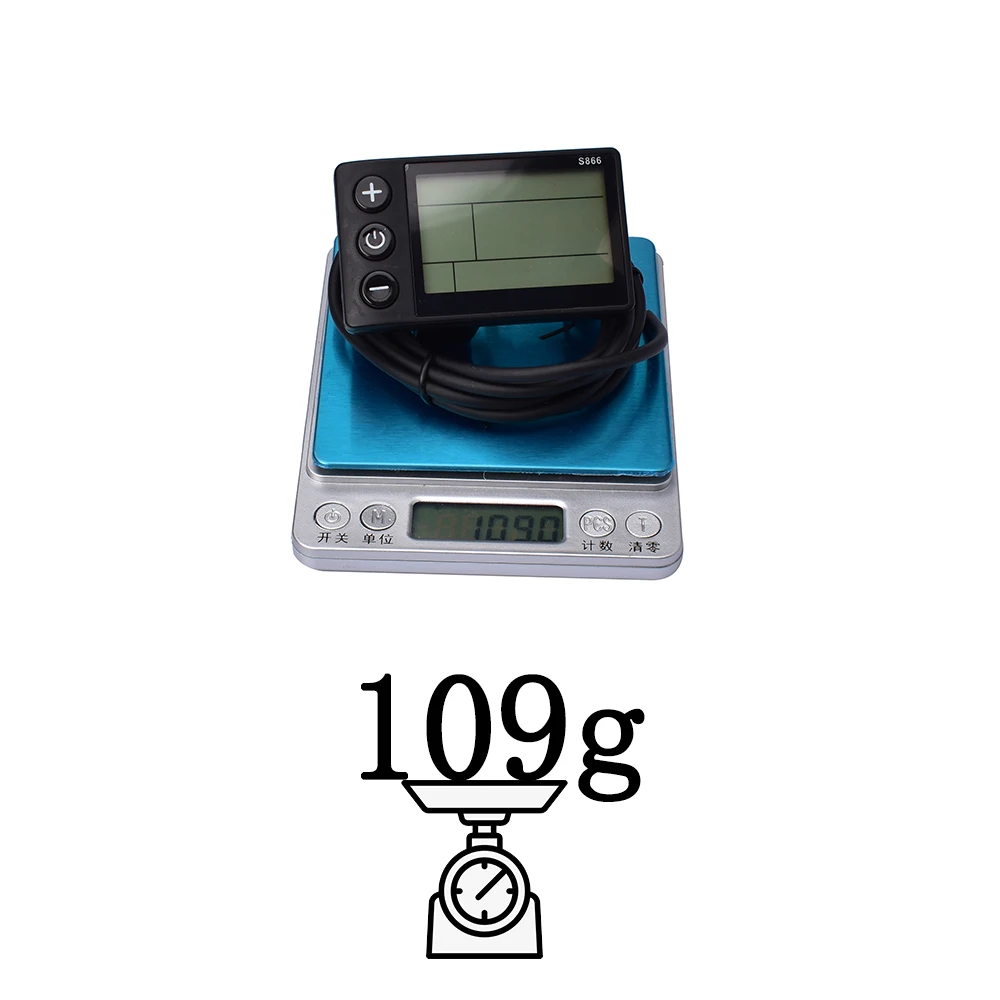

1 x ЖК-дисплей

1 x контроллер

Особенности трехрежимного контроллера

1. Двигатель привода начинает работать более плавно и более удобно.

2. Крутящий момент для альпинизма больше, а мощность сильнее.

3. Ходовой звук двигателя немного меньше, устраняя шум в шинах

4. Может управлять синусоидальным двигателем, квадратным волновым двигателем, без Холла

5. Когда Внутренний Элемент Холла двигателя не поврежден, выход синусоидальной волны

Управляйте двигателем. Когда Внутренний Элемент Холла двигателя поврежден

Или нет элемента холла, он выводит квадратную волну, чтобы управлять двигателем, и

Звук немного громче.

Примечание

Приводит в движение старшие безостановочные двигатели, с небольшим количеством дрожания на старте

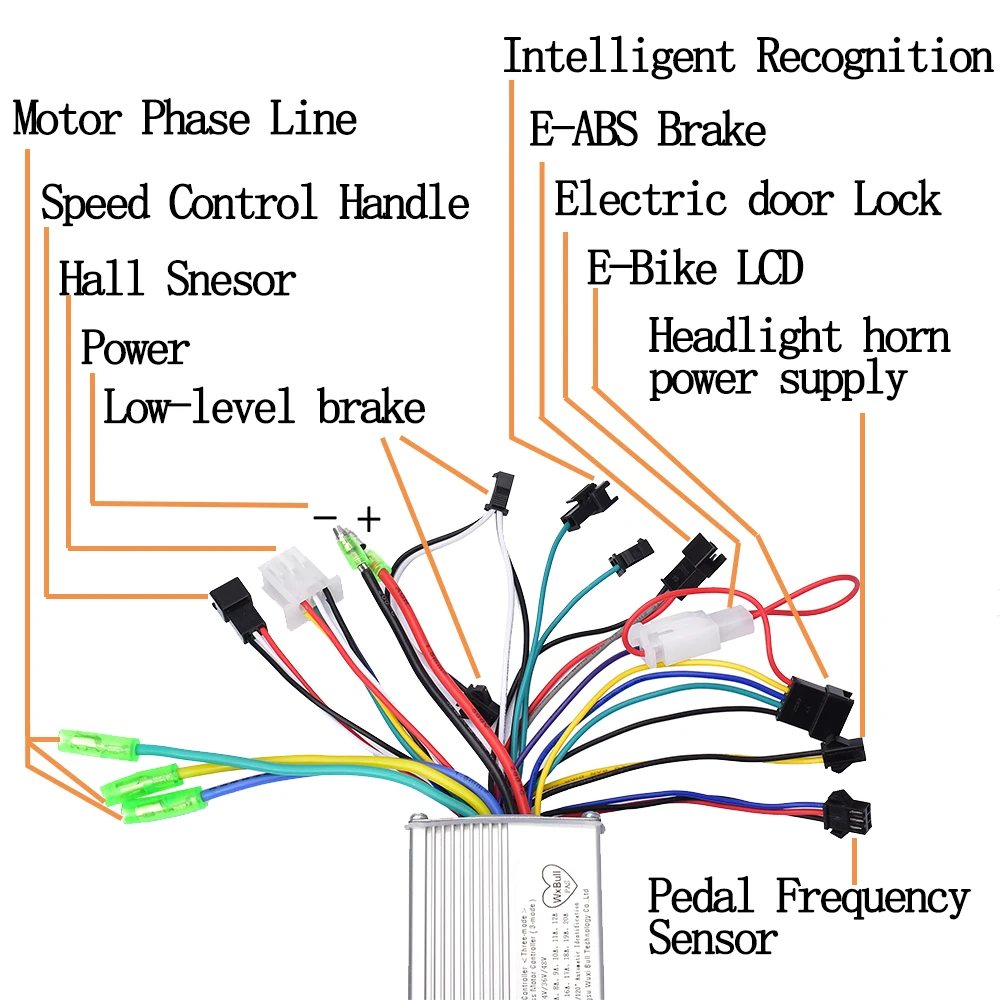

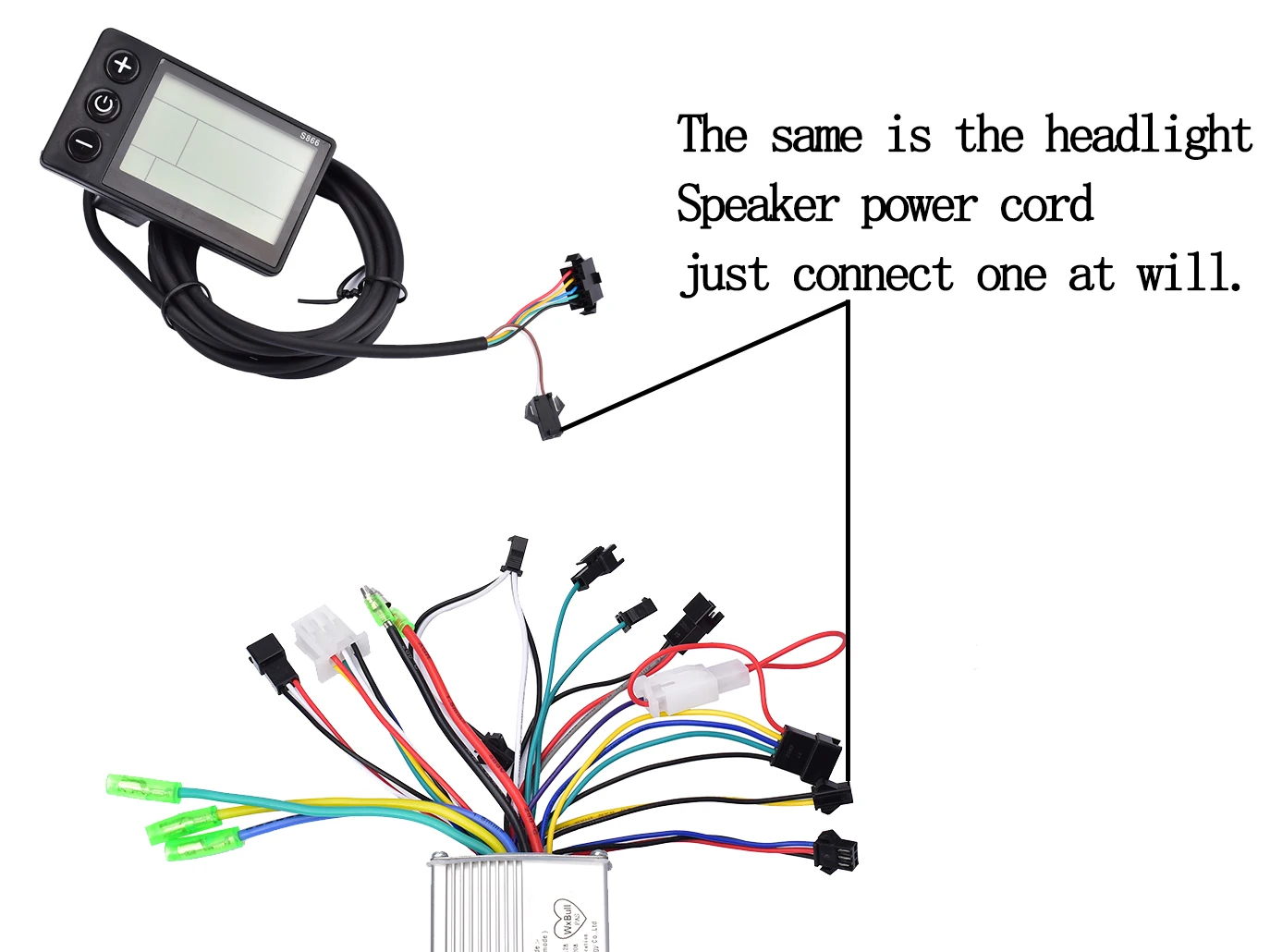

Шнур питания для фар

Только подключите один

Описание функции

1. Отображение скорости, индикатор питания, запрос на неисправность, общий пробег, один

Пробег.

2. Управление выключателем питания, настройка диаметра колеса, автоматический режим ожидания

Настройка времени, настройка яркости подсветки, настройка режима запуска,

Настройка режима вождения, настройка уровня напряжения, ограничение тока контроллера

Настройка.

3. Все содержимое дисплея.

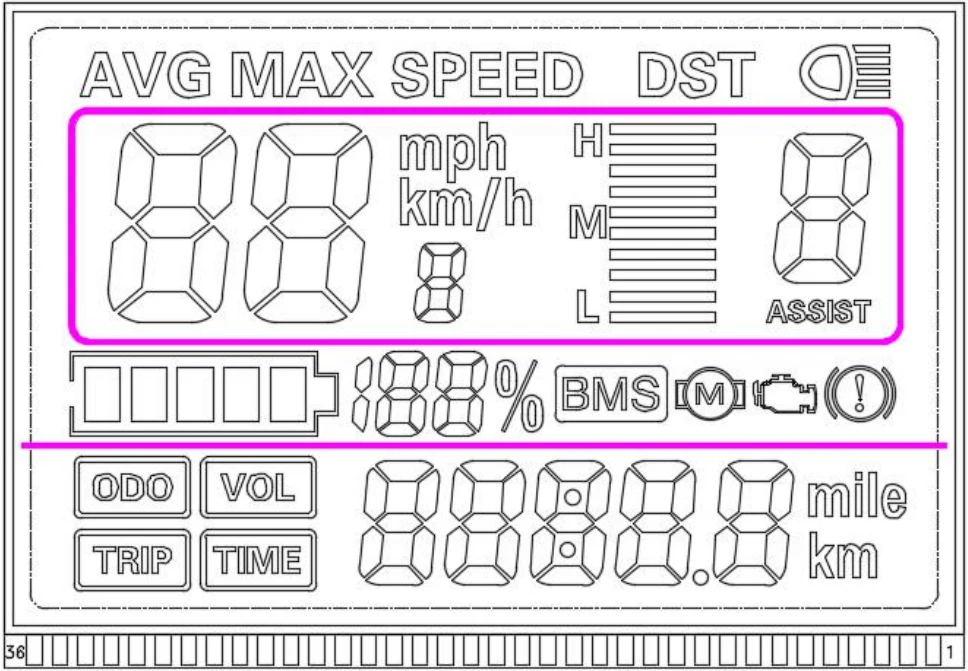

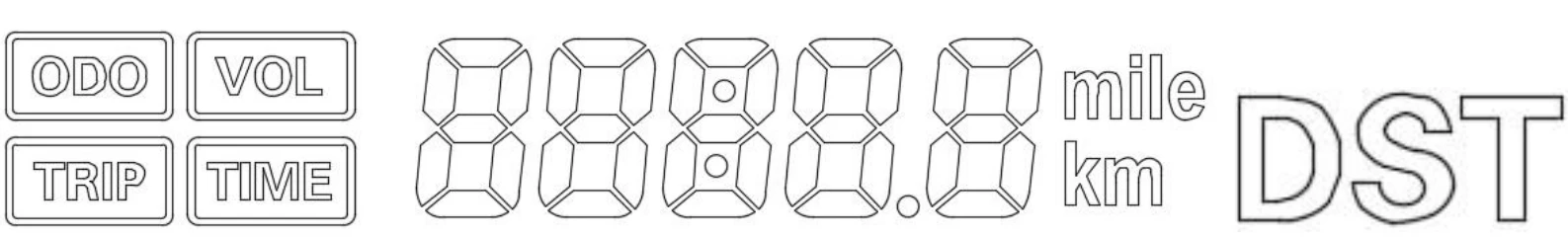

Представление содержимого дисплея

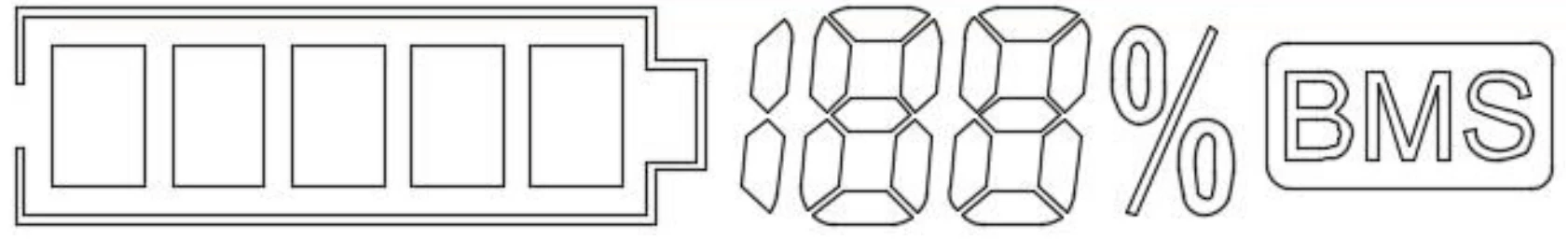

1. Питание батареи и BMS оставшаяся мощность дисплея

2. Многофункциональная Область отображения общего пробега ODO, однократная поездка

(Единица измерения: миля, км), время однократной загрузки, напряжение батареи

DST: Круизный пробег.

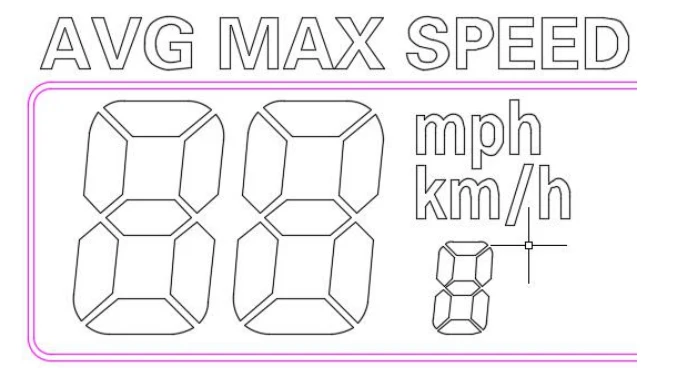

3. Область отображения скорости AVG: средняя скорость, Макс: Максимальная скорость,

Скорость: Текущая скорость; Единица Mp/h, км/ч сигнал скорости принимается

От сигнала Холла в двигателе и отправляется на инструмент

Контроллер (время одного зала), единица измерения: 1 мс) счетчик будет

Рассчитать истинную скорость в соответствии с диаметром колеса и сигналом

Данные (моторный зал также должен установить количество магнитов).

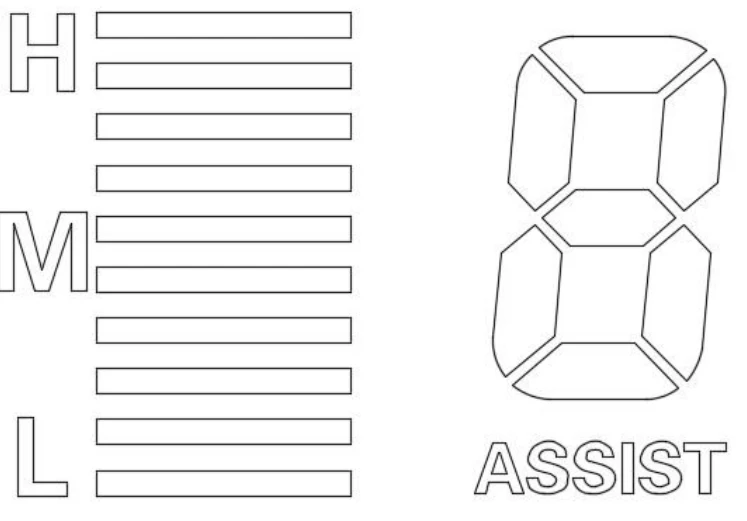

4. Регулировка передачи транспортного средства, 0-9 цифровой передачи

Дисплей и шестерня.

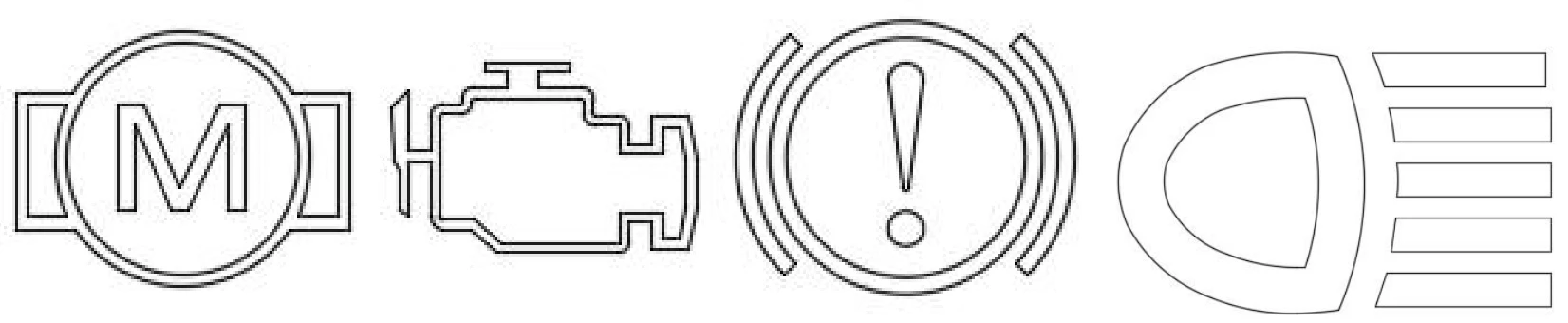

5. Зона отображения состояния транспортного средства.

Отказ двигателя:Отказ;

:Тормозная подсказкаФара включается;

Настройка

P01: яркость подсветки, уровень 1-самый темный, уровень 3-самый яркий

P02: блок пробега, 0: км; 1: миля

P03: уровень напряжения: 24 В, 36 В, 48 В, по умолчанию 36 В;

P04: время сна: 0, нет сна; Другие цифры-время сна, диапазон: 1-60; Минутная единица;

P05: вспомогательное положение шестерни: 0,3 режим передачи: 1,5 режим передачи:

P06: Диаметр колеса: единица измерения, дюйм; Точность: 0,1; Этот параметр связан со скоростью отображения прибора и долженДолжен быть введен правильно;

P07: Количество магнитов для измерения скорости: диапазон: 1-100; Этот параметр связан со скоростью отображения прибора

И должен быть вход

Вход верный; Если это обычный мотор эпицентра деятельности, сразу введите количество магнитов; Если это высокоскоростной двигатель

Также необходимо рассчитать коэффициент уменьшения, входные данные = Количество магнитов × коэффициент уменьшения; Например: двигатель

Кол-во магниты, так как они 20, Передаточное отношение-4,3: входные данные: 86 = 20 × 4,3

P08: Ограничение скорости: диапазон 0-100 км/ч, 100 означает неограниченную скорость, входные данные здесь означает

Максимальная рабочая скорость транспортного средства: например, введите 25, что означает, что максимальная рабочая скорость транспортного средства не будетБолее 25 км/ч; Скорость вождения поддерживается при заданном значении, погрешность: ± 1 км/ч; (помощь,

Ручка среднего ограничения скорости)Примечание:Значение здесь основано на километрах. Когда устройство установлено

После преобразования из миль в миль значение скорости на дисплее будет автоматически преобразовано в правильное количество мильAlue, но данные ограничения скорости, установленные в этом меню под интерфейсом mile, не будут преобразованы.

Непоследовательные значения ограничения скорости отображаются в милях;

Примечание: P09-P15 меню действует только в режиме связи

P09: Zero start, non-zero start setting, 0: zero start; 1: non-zero start;

P10: Настройка режима привода 0: привод с поддержкой питания (сколько мощности выводится через шестерню с поддержкой питания, в это время

Ручка недействительна). 1: Электрический привод (Привод Через руль, в это время вспомогательная передача недействительна).

2: электропривод и электропривод сосуществуют одновременно.

P11: диапазон настройки чувствительности с поддержкой питания: 1-24.

P12: диапазон настройки интенсивности запуска при помощи источника питания: 0-5.

P13: Установите тип магнитов с поддержкой питания на 5, 8 и 12 магнитов.

P14: ограничение тока контроллера по умолчанию 12A Диапазон: 1-20A.

P15: Регулятор низкого напряжения P16: ODO clear установка нажмите кнопку вверх в течение 5 секунд, чтобы очистить ODO.

P17: 0: отключить круиз, 1: включить круиз; Автоматический круиз опционально

(Только для протокола 2)

P18: Диапазон регулировки коэффициента скорости дисплея: 50% ~ 150%.

P19: 0 Шестерня включает бит, 0: включая 0 шестерня, 1: не включая 0 шестерня.

P20: Протокол 0:2 1: Протокол 5S 2: запасной 3: запасной.

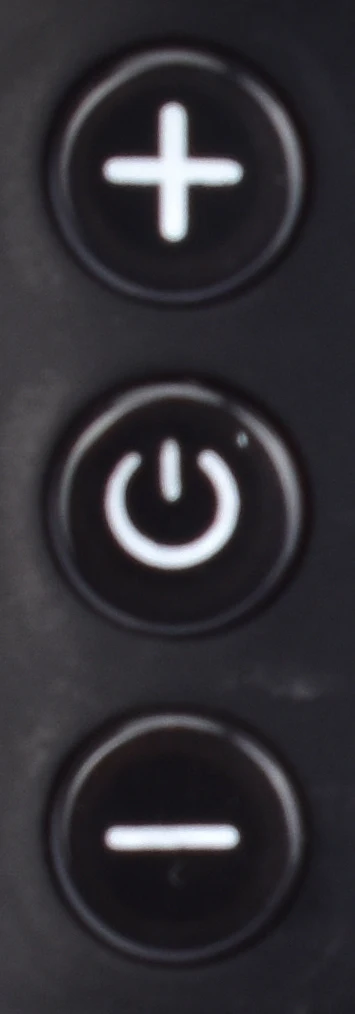

Введение в кнопки:

1. В выключенном состоянии, длительное нажатиеЗагрузка, после включения, нажмите кнопку питания, и интерфейс будет переключаться между ODO

TRIP, VOL и TIME.

2. В режиме включения, длинная кнопкаВыключен, короткая кнопкаПоложение с поддержкой питания + 1, короткая кнопка,Положение с поддержкой питания-1;

3. Длительное нажатие+Ключ для входа в режим, изменение значения параметра: в определенном состоянии параметров,Короткий ключ для переключения параметров,Короткий ключ для увеличения значения,Короткий ключ

Чтобы уменьшить значение, после модификации нажмитеКороткая клавиша для переключения на следующий параметр и сохранения последнего значения параметра; После изменения параметра нажмите и удерживайте+Снова нажмите, чтобы выйти из интерфейса настройки. Если вы не нажимаете, подождите 8 секунд

Автоматически выйти и сохранить параметр.

Примечание: Из-за обновления продукта и различных партий продукции, часть

Отображаемое содержание продукта, полученного клиентом, может быть

Отличается от ручного, но это не влияет на использование
