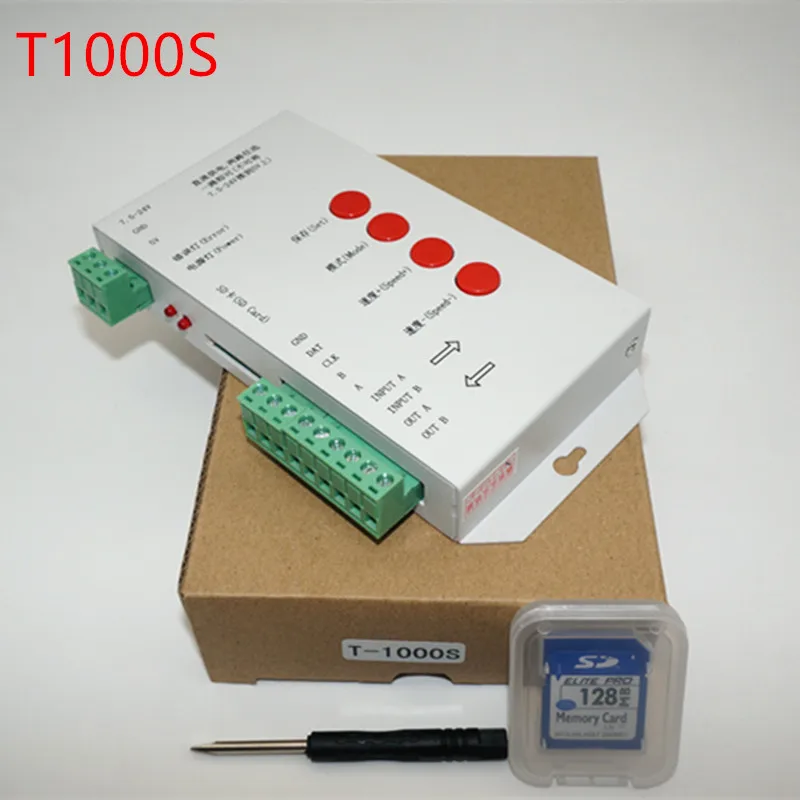

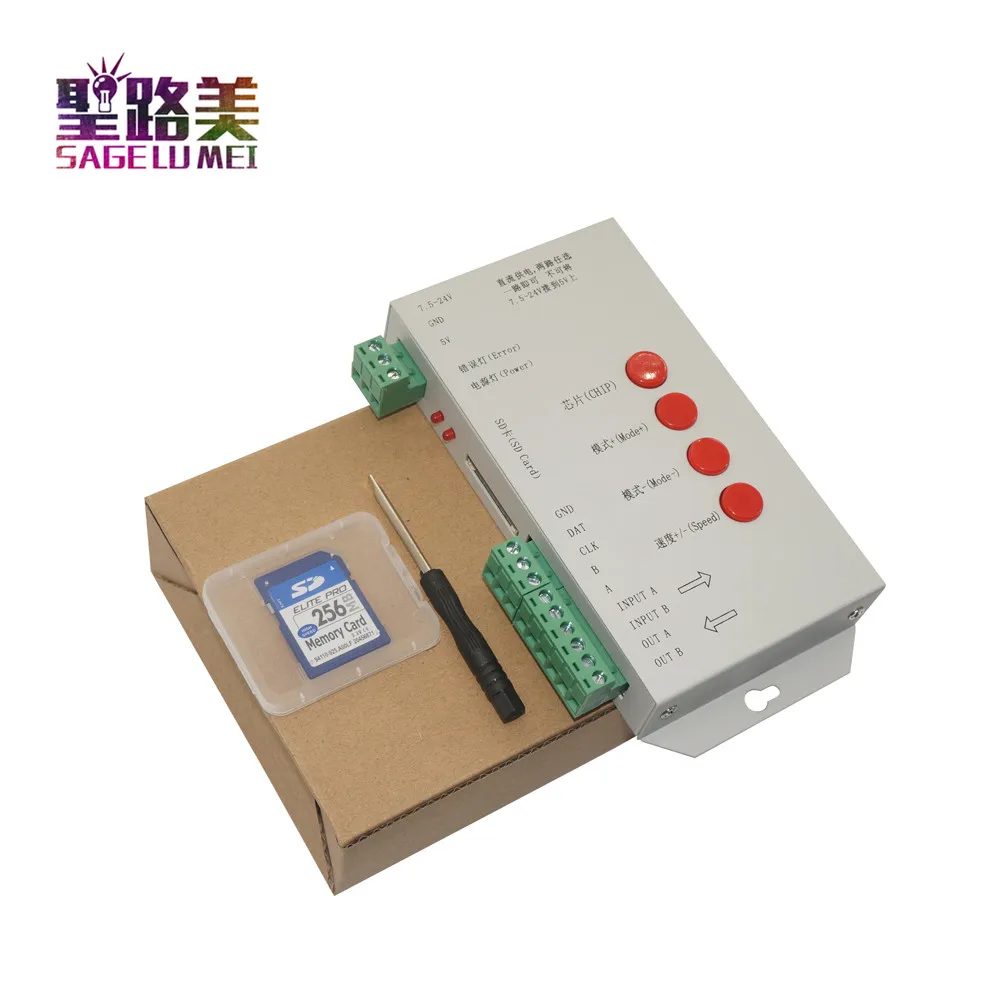

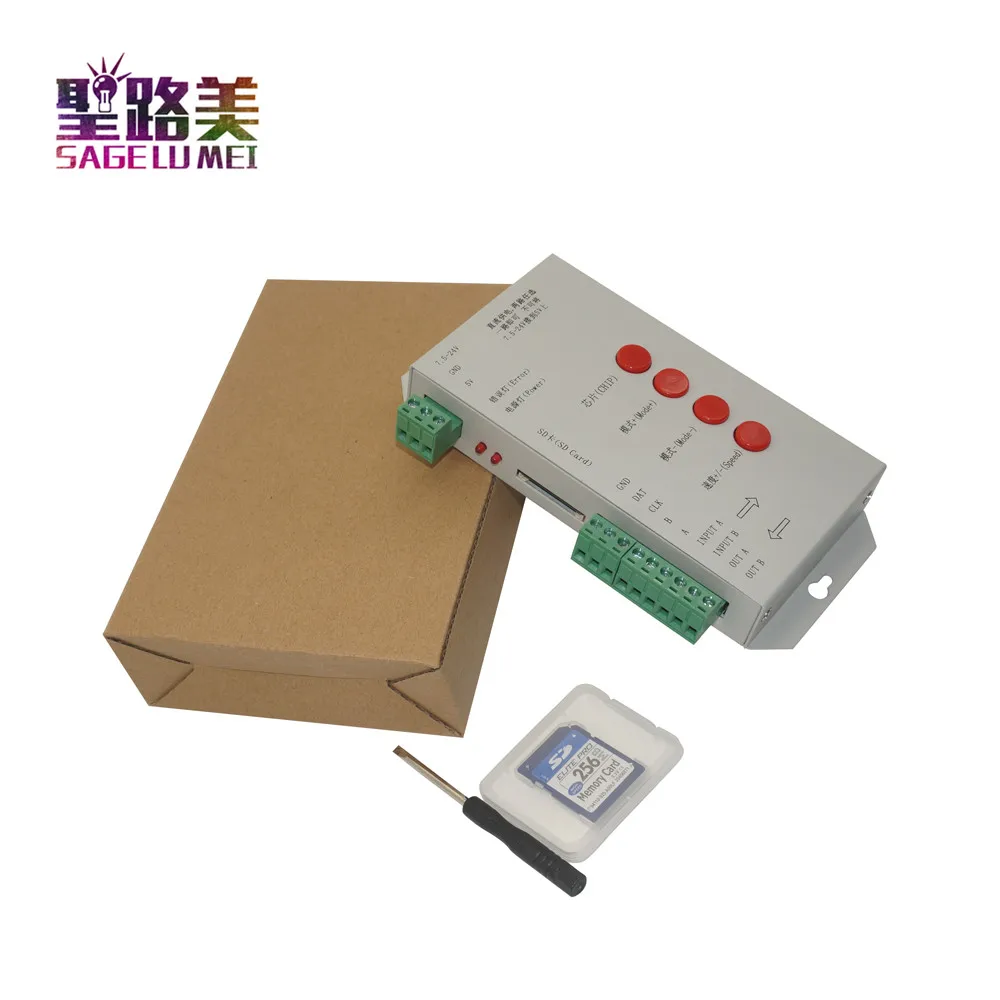

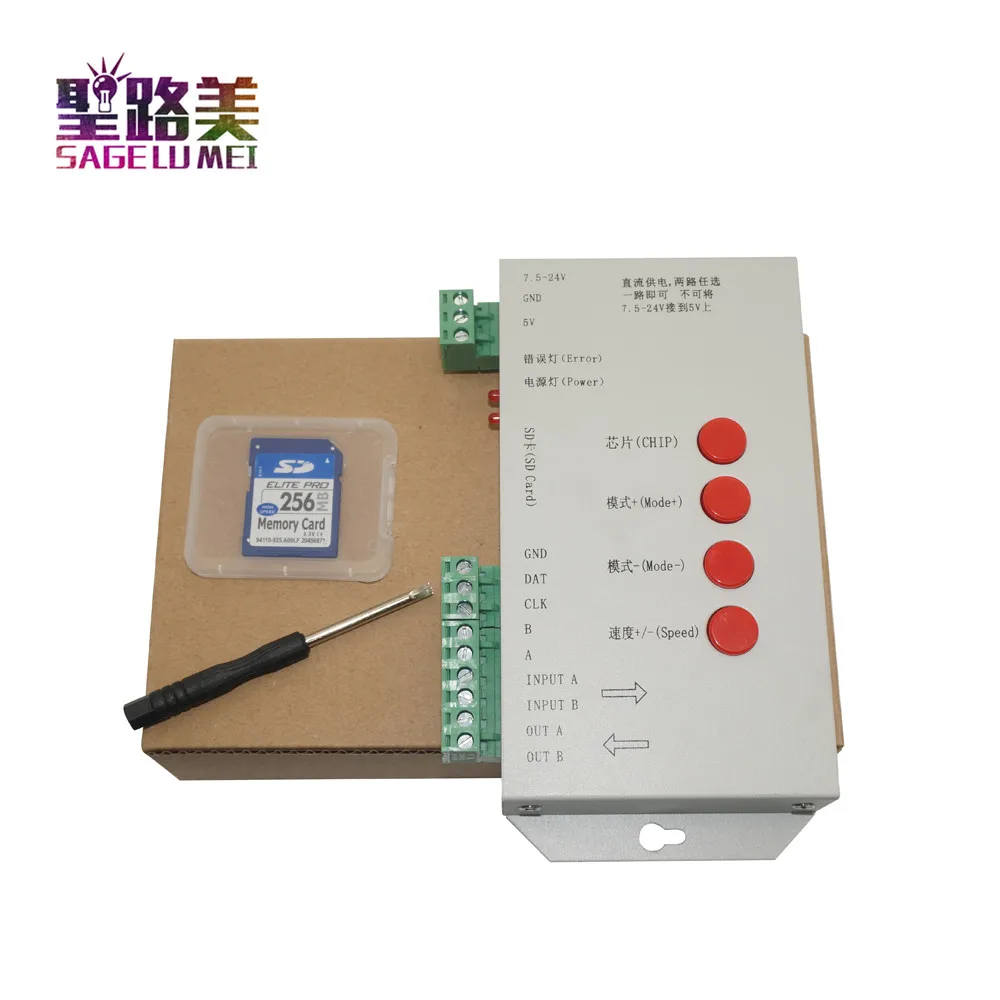

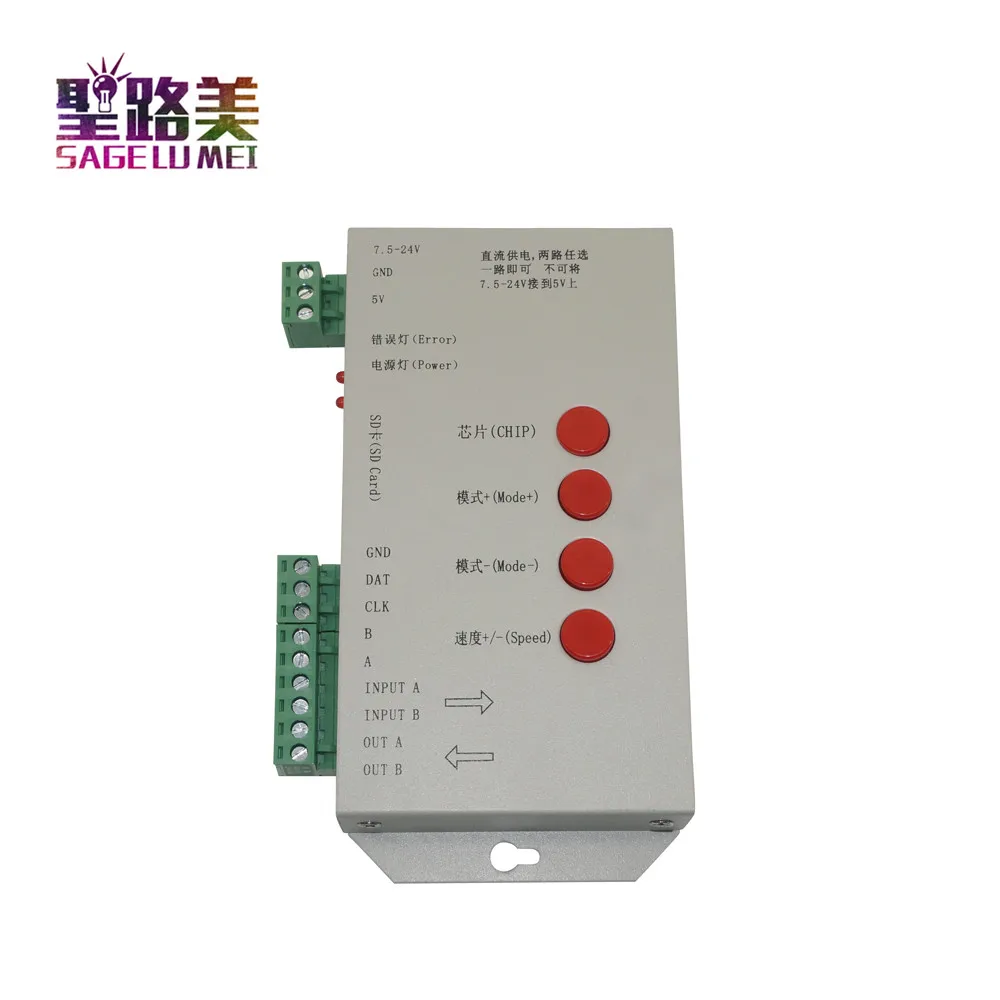

T1000S SD-карта WS2801 WS2811 WS2812B LPD6803 LED контроллер 2048 пикселей DC5 24V светодиодный RGB LED Controller

Sd-карта T1000S WS2801 WS2811 WS2812B LPD6803 светодиодный 2048 пикселей контроллер DC5 ~ 24 В T-1000S RGB контроллер

Описание: Карта памяти:

Тип: SD-карта

Емкость: 128 МБ-2 Гб

Хранить Файл: *.led

Физические параметры:

Рабочая температура:-30-85 градусов Цельсия

Рабочее напряжение: 5 В постоянного тока/DC7.5-24V

Рабочая мощность: 2 Вт

Вес: 0,3 кг

Размер: д165 мм × ш80 мм × в30 мм

Порт сигнала: 3-контактный порт подключения

T-1000S системные характеристики 1,32-65536 серый, поддержка программной гамма-коррекции.

2. Опорная ручка, линия, поверхность, правила и специальная форма.

3. Однопортовый выход, поддерживает 2048 пикселей.

4. Несколько контроллеров могут быть каскадированы вместе и работать синхронно,

Воспроизведение контента, хранящегося на SD-карте.

5. Совместим с однолинейными или двухлинейными чипами.

Примечание:

Когда нагрузка контроллера T1000S менее 512 пикселей, частота кадров может достигать 30 кадров в секунду.

При T-1000s управлении более 512 пикселей Частота кадров замедляется автоматически.

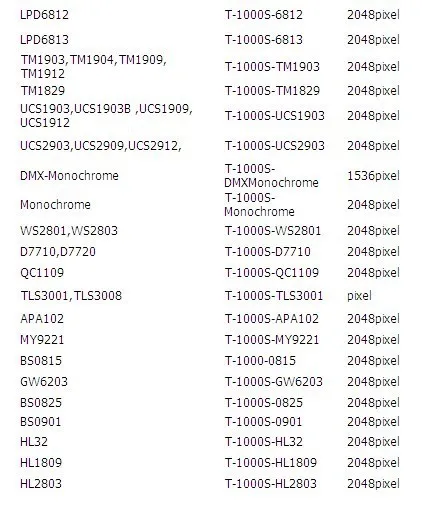

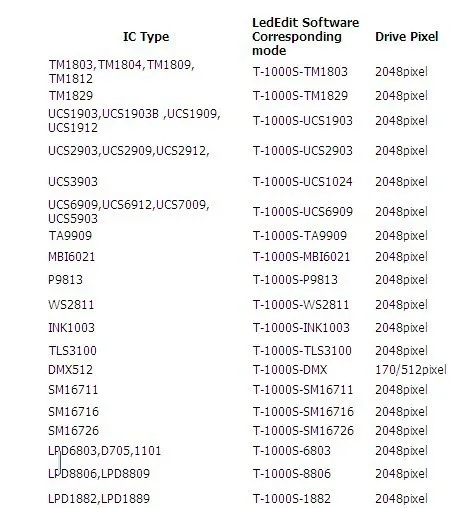

Поддержка IC (одна IC символизирует точку пикселя)

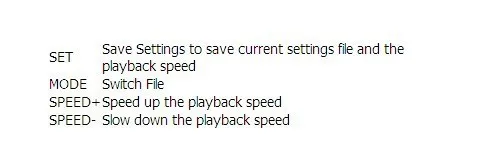

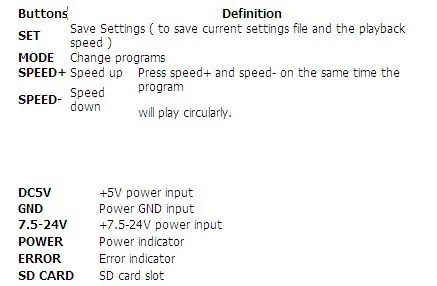

Определение кнопок

Особенности:

1. 256 серого цвета, программное обеспечение для обработки гамма-коррекции. 2. Поддерживает правила и ручку специальной формы. 3. Контроллер, выход порта, может давать свет 1024/2048. 4. Автономное управление, воспроизведение контента, хранящегося на SD-карте 5. T-1000C хранить максимум 16 документов Примечание: Модель T-1000S с одним выходом порта, при управлении 512 пикселей скорость может достигать 30 кадров в секунду, более 512 пикселей, скорость кадра будет автоматически замедляться

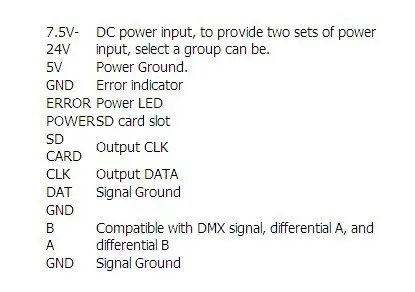

Схема подключения:

Кнопка регулирующей функции:

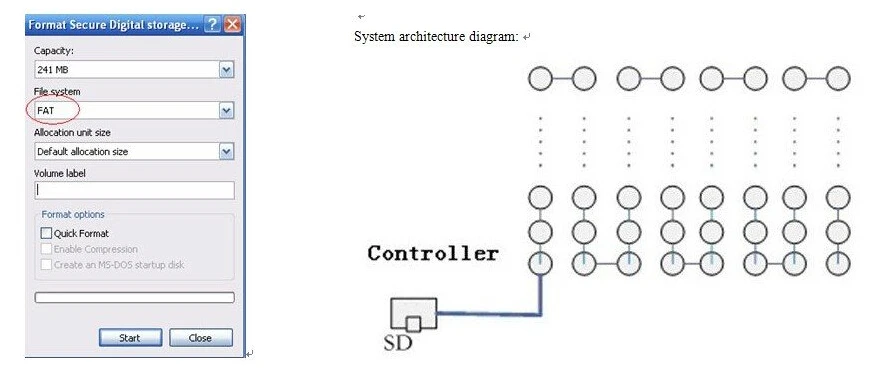

Схема системной архитектуры:

Конкретные параметры: Карта памяти: . Тип: SD-карта . Емкость: 128 МБ-2 Гб . Формат файла: формат файла FAT . Хранить файлы: *.led Физические параметры: . Вес: 0,2 кг . Размер: 122 мм * 67 мм * 25 мм . Температура:-40-85 градусов . Напряжение: DC5V / DC7.5-24V . Мощность: 3 Вт

Примечание: Чтобы копировать файлы на SD карту, необходимо сначала отформатировать на SD карту, обратите внимание, что каждая копия должна быть отформатирована раньше. SD-карта должна быть отформатирована как формат «FAT».

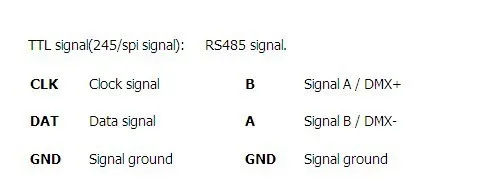

Примечание: для сигнала TTL(SPI) Земля сигнала контроллера должна подключаться к

Светодиодная лампа непосредственно заземляется.

Контроллер T1000S * 1 шт.

SD-карта * 1 шт.
