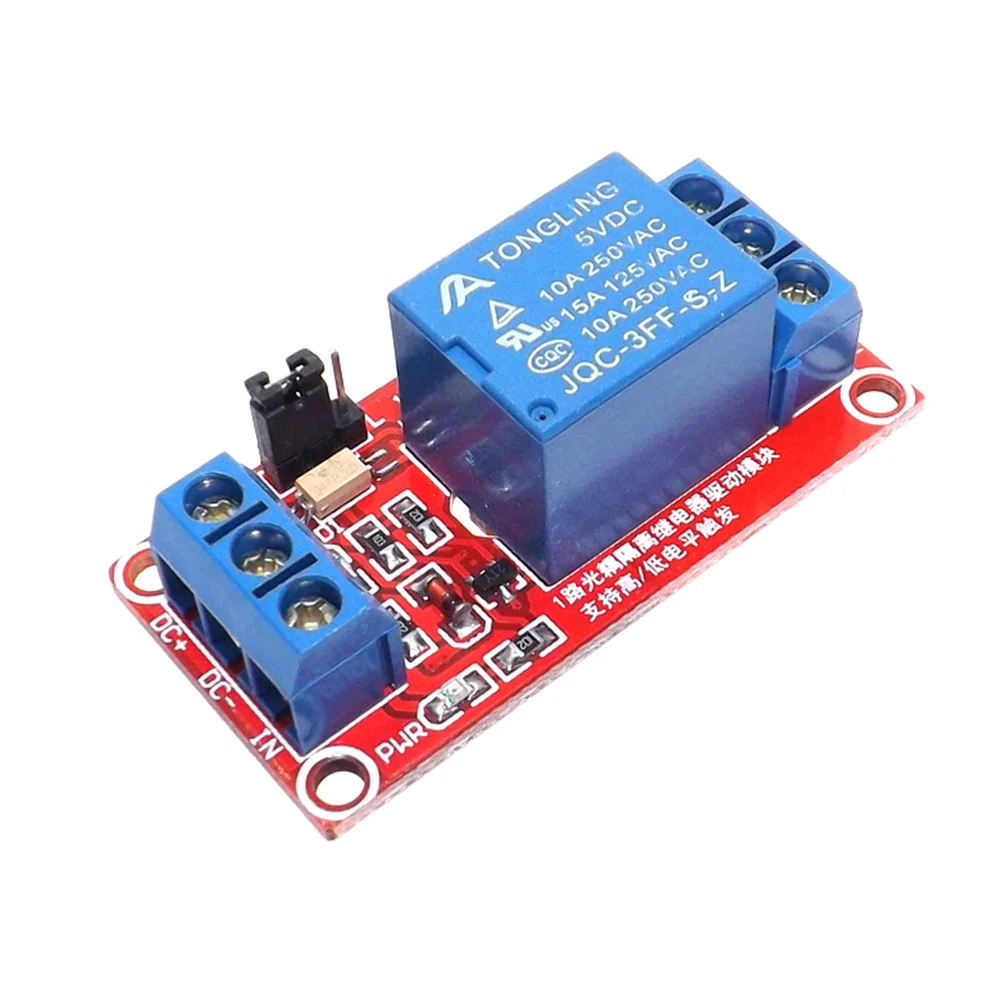

1 шт. релейный модуль Красной версии 1 с изоляцией оптрона, поддержка платы расширения триггера высокого и низкого уровня 5 в 9 в 12 В 24 В
Form quotation Store - Надежность 95.75%
Более 0 подписчиков, дата открытия магазина 19.11.2020
- Положительные оценки: 97% (2022)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 25.03.2022
Описание модуля:
1. В модуле используются оригинальные высококачественные реле, Максимальная нагрузка нормально открытого интерфейса: AC 250 В/10A, DC 30 В/10A;
2. Принять SMD оптопары изоляции, сильная способность вождения, стабильная производительность; Триггер тока 5ма;
3. Рабочее напряжение модуля 5 В, 9, 12 В, 24 В на выбор;
4. Модуль может быть запущен перемычкой для установки высокого или низкого уровня;
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет действовать;
6. Индикатор питания (зеленый), индикатор состояния реле (красный)
7. Дизайн интерфейса удобен для пользователя, все интерфейсы могут быть напрямую подключены через клеммный блок, что очень удобно

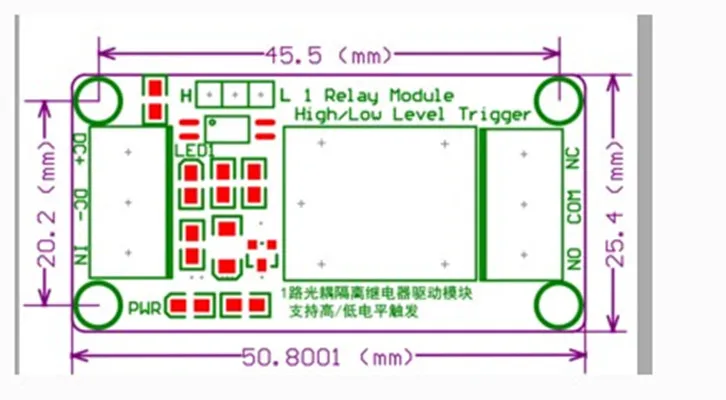

8. Размер модуля: 50 мм * 26 мм * 18,5 мм (длина * ширина * высота)
9. Есть 4 крепежных отверстия для болтов, отверстие 3,1 мм, и расстояние составляет 44,5 мм * 20,5 мм
Два интерфейса модуля:
1. Постоянный ток +: подключение к положительному полюсу источника питания (напряжение в соответствии с требованиями реле, есть 5V.9V.12V и 24V варианты)
2. DC-: подключение к отрицательному полюсу источника питания
3. В: он может управлять реле, чтобы закрыть на высоком или низком уровне
Релейный выход:
1. Номер: реле обычно является открытым интерфейсом, реле приостановлено до его закрытия, и оно короткое подключено к COM после его закрытия.
2. COM: общий интерфейс реле
3. NC: обычно закрытый интерфейс реле, реле коротко подключено к COM до его закрытия, и оно приостановлено после его закрытия
3. Технические параметры:
Релейная версия, максимальный ток, триггер, ток, триггер, напряжение (низкое), высокое
5В 5ма 190ма 2-4ма 0-1,5 В 2,5-5 В
12V 5mA 80mA 2-4mA 0-4V 4,5-12V
24V 5mA 50mA 2-4mA на возраст 0-8V 8,5-24V
Высокий и низкий уровень пускового механизма выбор терминала:
1. Когда перемычка укорочена до низкого, это спусковой механизм низкого уровня;
2. Когда перемычка укорочена с высоким, это триггер высокого уровня.
-
Вес логистики0.030
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)5
-
Размер логистики - длина (см)5
-
Размер логистики - ширина (см)5
-
СостояниеНовый
-
ТипРегулятор напряжения
