Последнее обновление: 30.04.2022
Упаковка продукта:

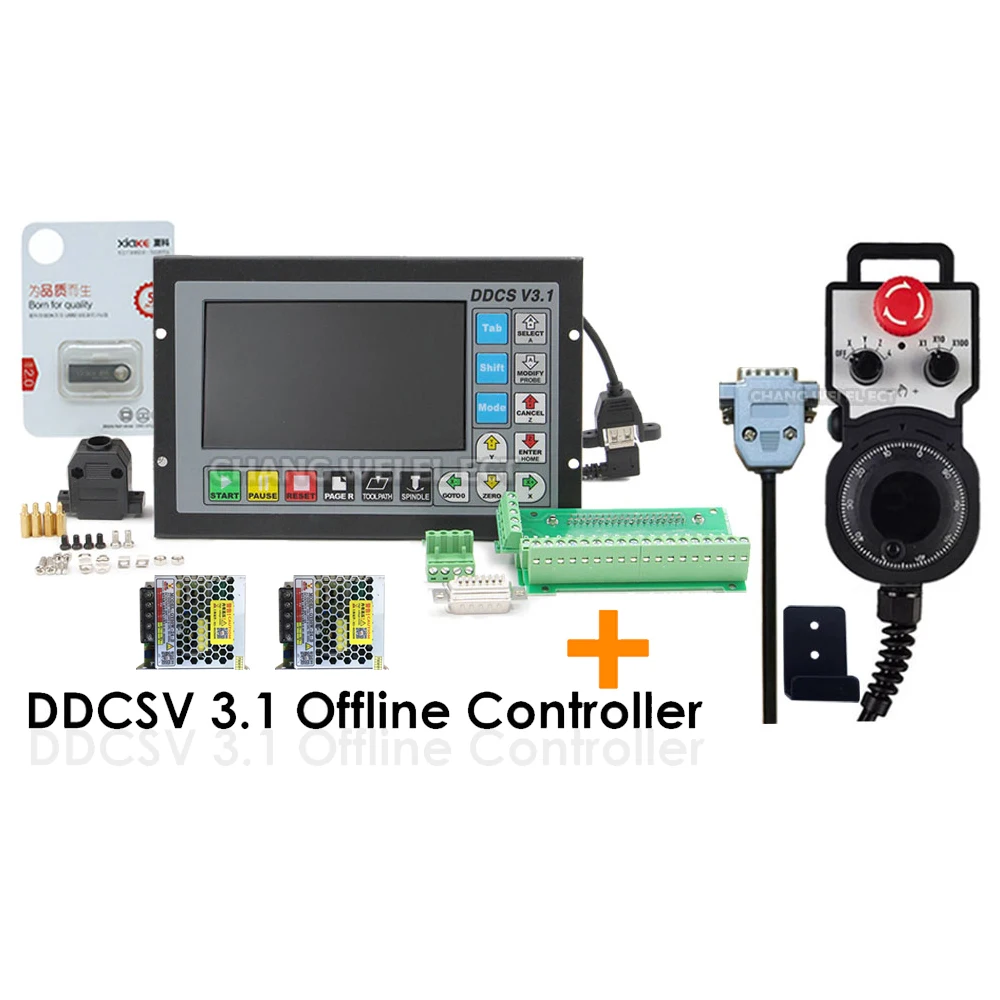

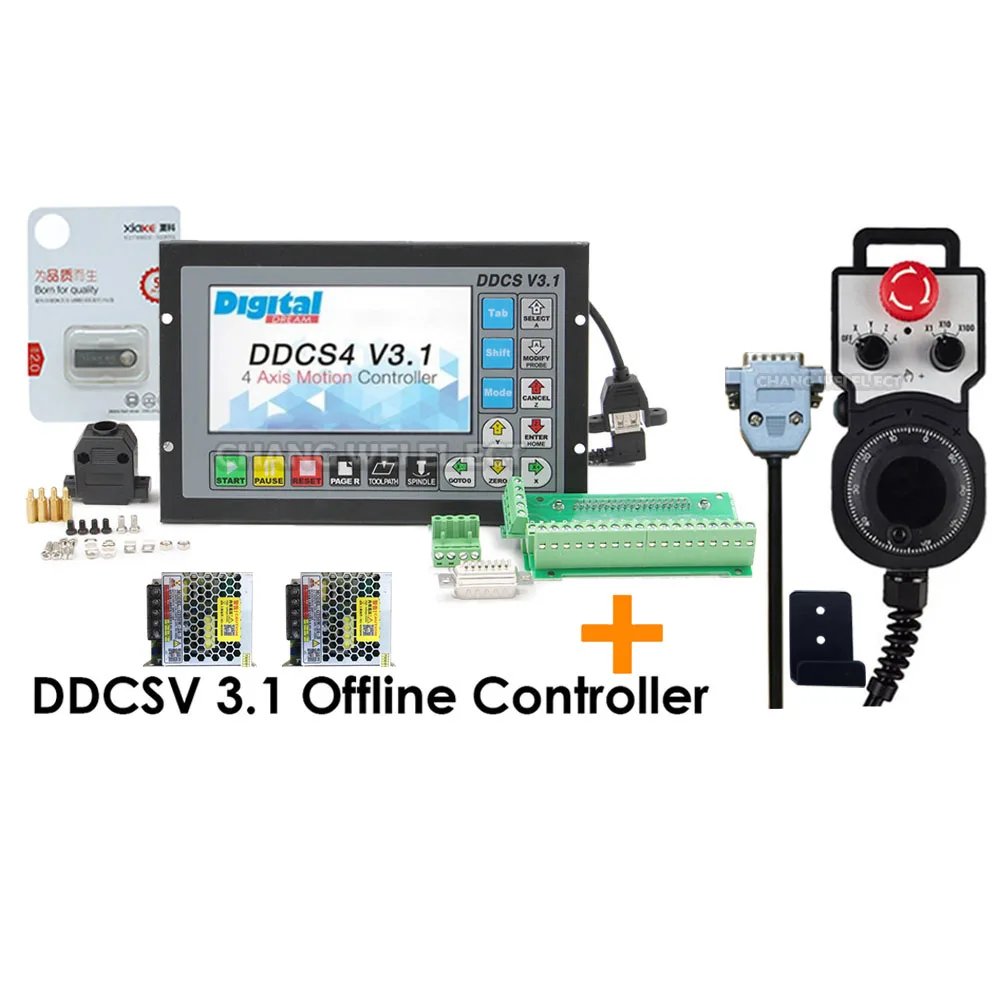

1 х контроллер движения с ЧПУ (3 оси 4 оси опционально)1x4 оси аварийной остановки штурвал задвижки1 х крючок для маховикаСоединительная плата-1 шт.1 USB флеш-накопительМонтажный кронштейн-1 шт.2 x75W24V постоянного тока
Описание товара:

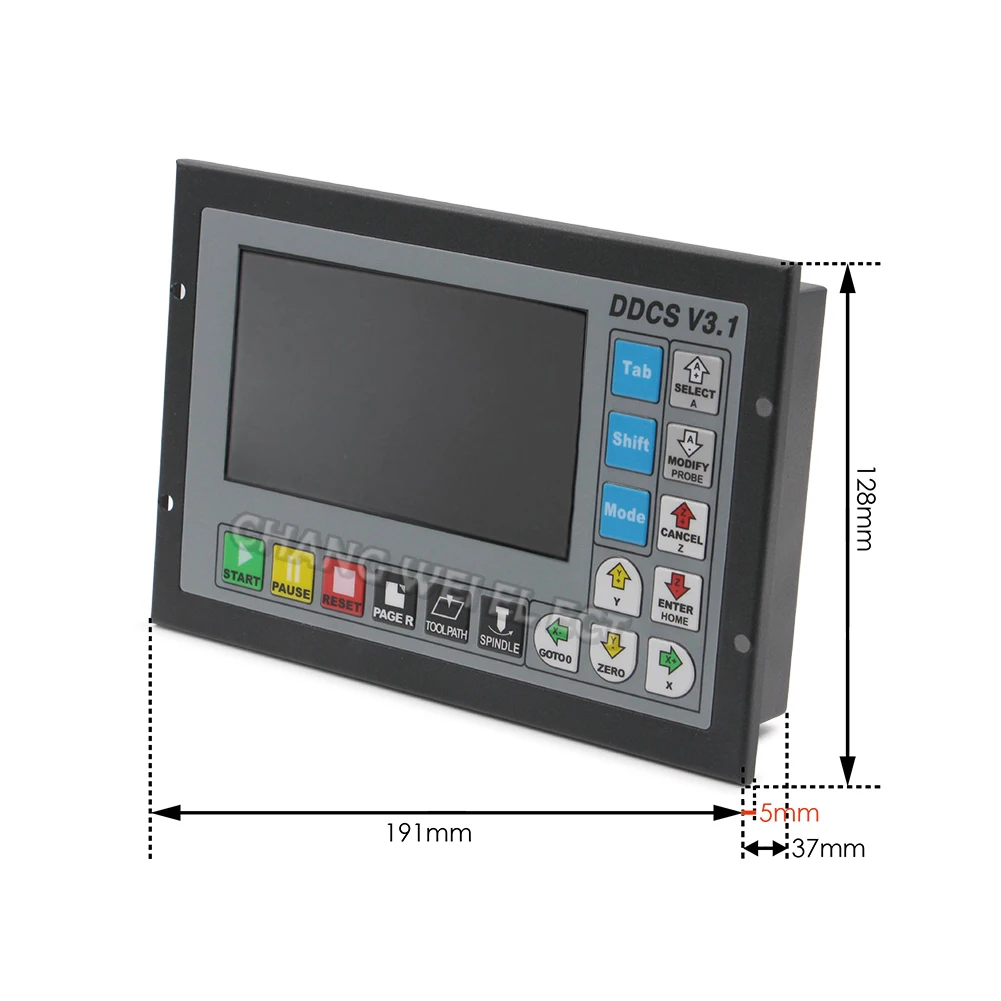

DDCSV3.1-это контроллер движения 3 или 4 оси для шаговых и серводвигательных систем. Мы очень гордимся этим продуктом; Он сочетает в себе большую мощность с крошечным отпечатком ноги и прост в использовании. Через очень короткое время вы будете знакомы с функциями, и это руководство поможет вам. Максимальный выходной пульс на ось составляет 500 кГц. Ширина импульса регулируется (см. Руководство драйвера). Период управления каждой позиции составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями.

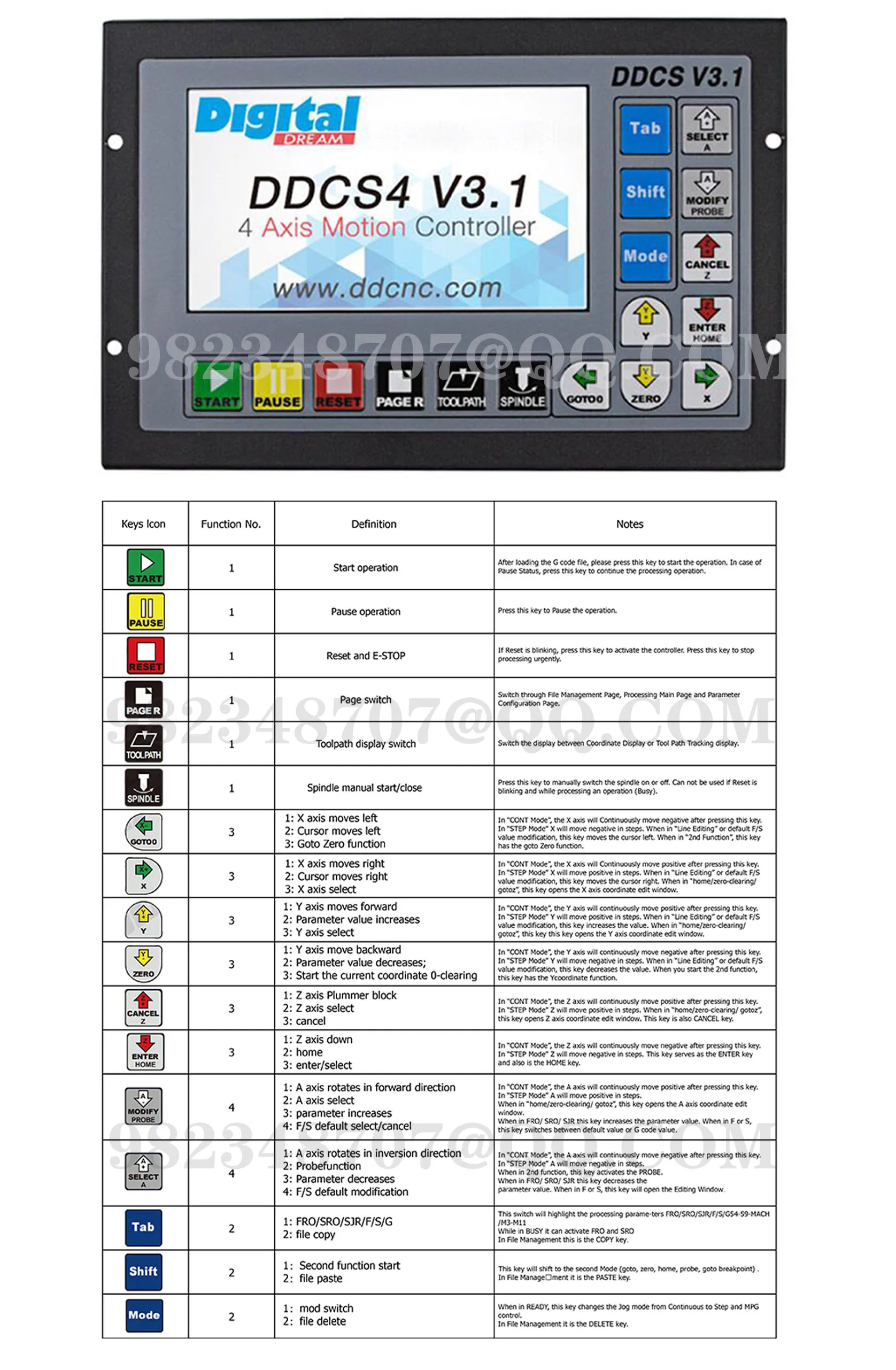

DDCSV3.1 система числового управления использует систему ARM + FPGA design framework. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA предоставляет базовые Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации. Внутренняя операционная система основана на Linux. Структура панели CR8-500 очень рациональна для экономии места. Все операции контролируются только 17 ключами и поддерживается полный набор кодов G.
DDCSV3.1 используется для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, выбор и место и мельницы-всего лишь несколько примеров. CR8-500 работает как автономная система без необходимости использования компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень комплексный, можно узнать за очень короткое время.
Параметры производительности:

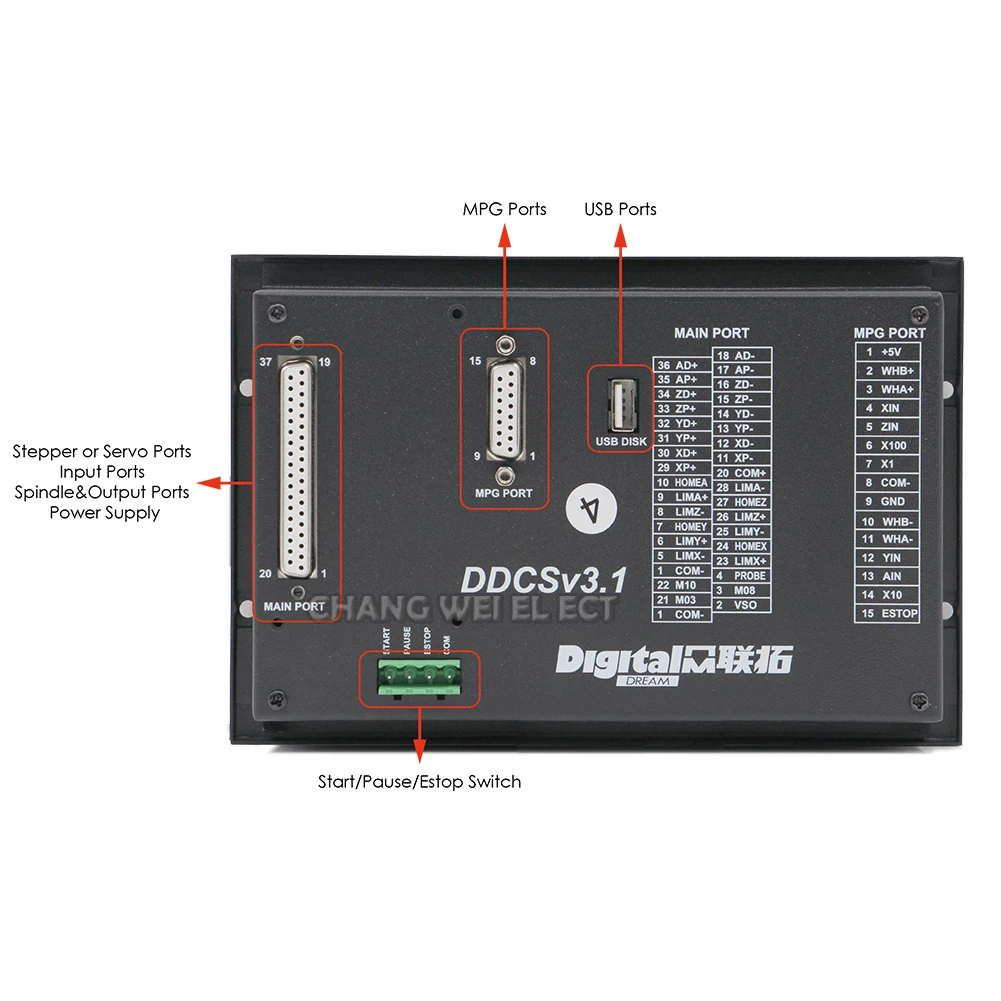

1) 16-канальная оптопара изолированный цифровой входной интерфейс, 3 оптопары изолированный цифровой вход и выход;2) новая версия улучшает алгоритм, поддерживает гибкую циркулярную интерполяцию и исправляет недостатки в круговой интерполяции команд в старой версии;3) 1 канал 0-10 в управления скоростью вращения шпинделя аналоговый выходной интерфейс (может быть изменен на выход ШИМ);4) 3-4 оси импульсного направления использует дифференциальный выход, максимальная интерполяция импульсной выходной частоты 500 кГц;5) основной чип управления ARM9, чип FPGA core;6) 5 дюймов TFT экран, разрешение: 480x272, 17 операционных клавиш;7) основным контрольным оборудованием является 24VDC вход питания, требования к емкости тока не менее 0,5a;8) вход питания порта IO также 24VDC, и требования к емкости тока не менее 0,5a; Все порты IO не должны быть настроены с внешним источником питания, таким какПодключите реле и тому подобное;9) Поддержка u-диска для чтения команды G, размер командного файла G не требуется;10) Поддержка стандартного MPG;11) Поддержка кнопочной одноосевой ручной пробежки и управления связью и расстоянием;12) поддерживает быструю работу в указанном положении;13) Поддержка мульти-координатной системы (Автоматическое сохранение питания);14) с памятью точки останова, функция автоматической защиты отключения питания;15) Поддержка сохранения функции точки останова (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания);16) контроллер поддерживает только тип NPN концевых выключателей;17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшую способность анти-помех.Особенности:1) американские и имперские единицы в системе могут быть преобразованы;
