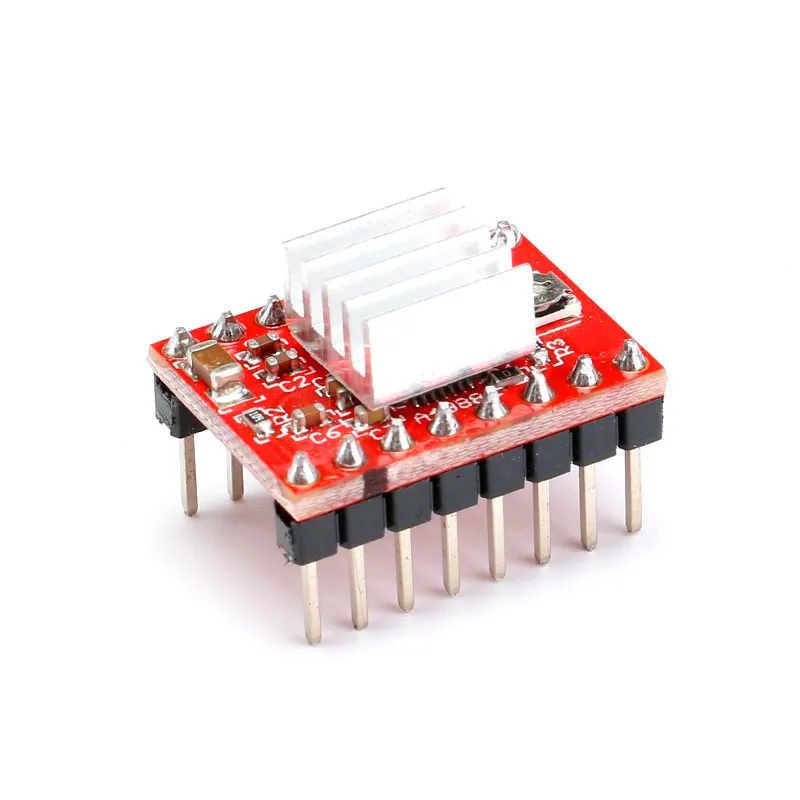

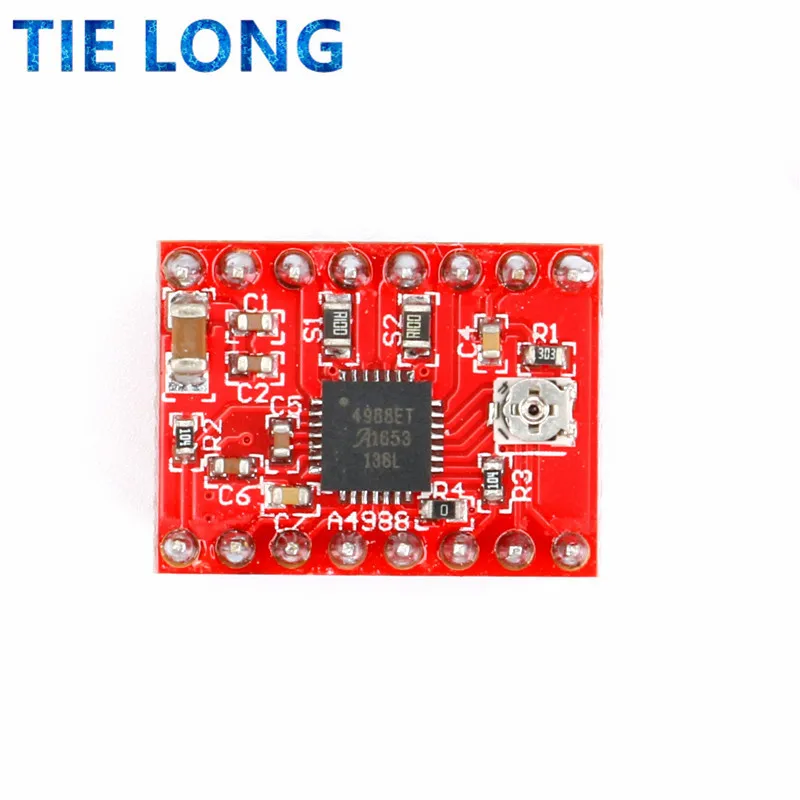

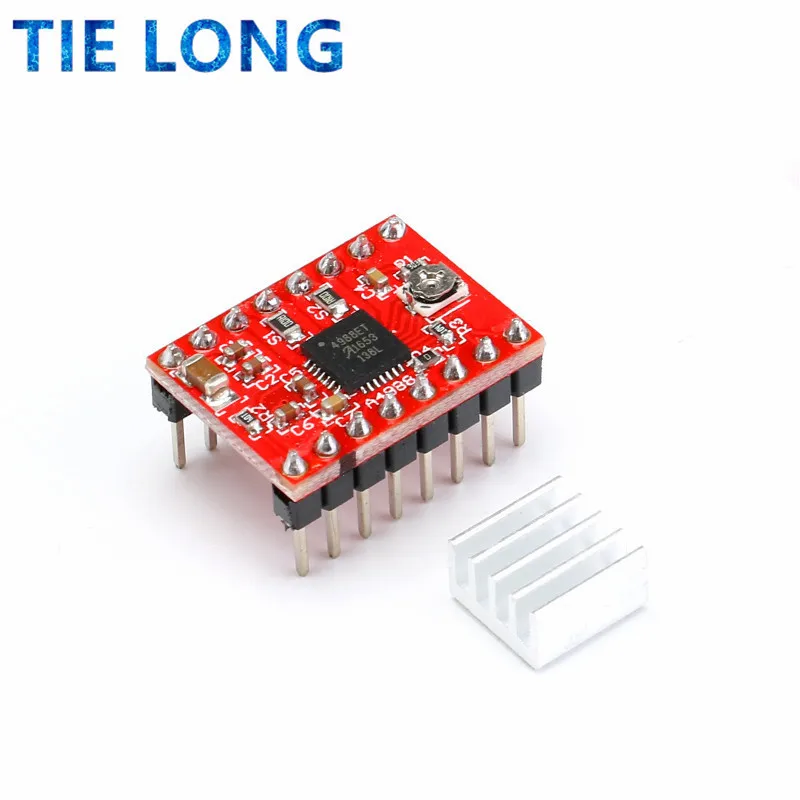

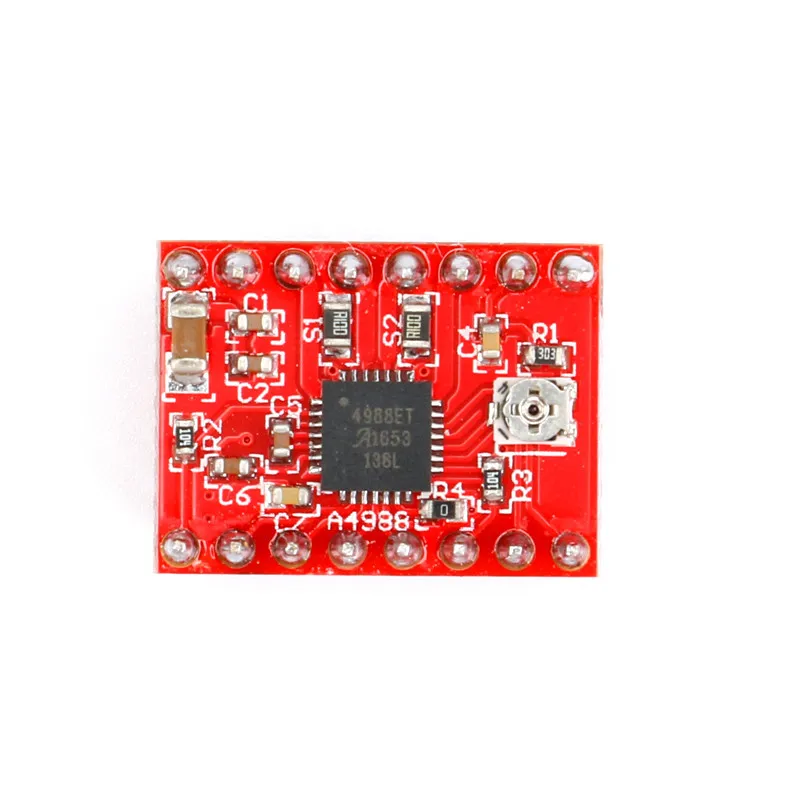

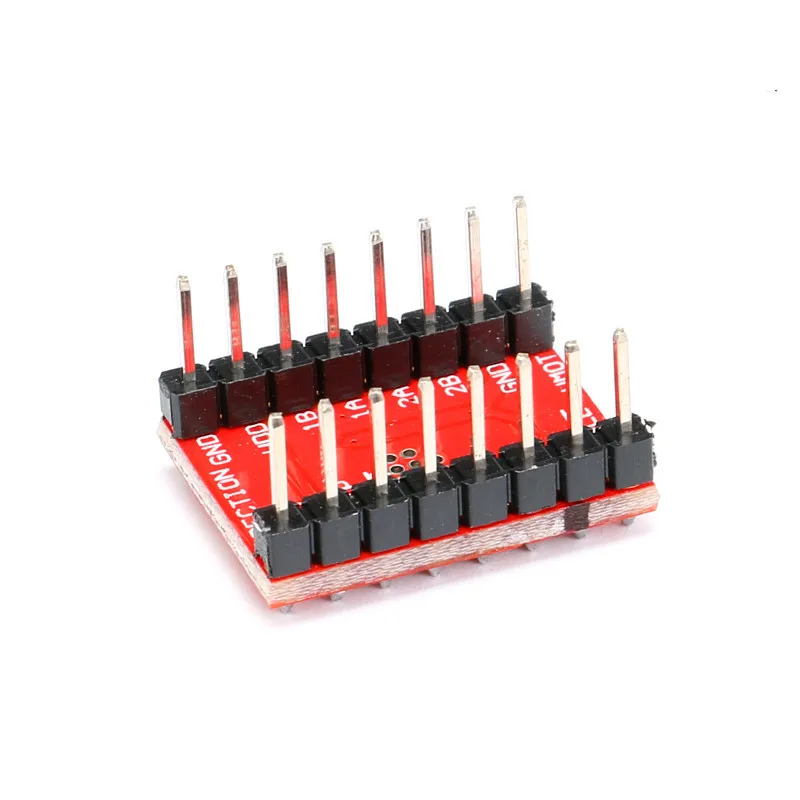

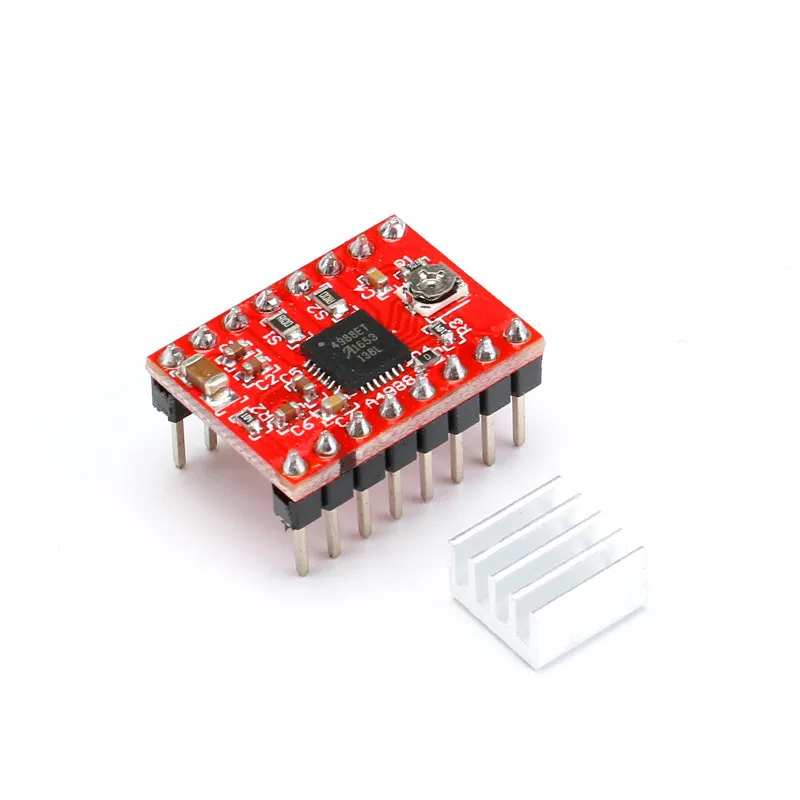

Запчасти для 3D-принтера TIELONG CNC Reprap pololu A4988, модуль драйвера шагового двигателя с радиатором для ramps 1,4 для arduino

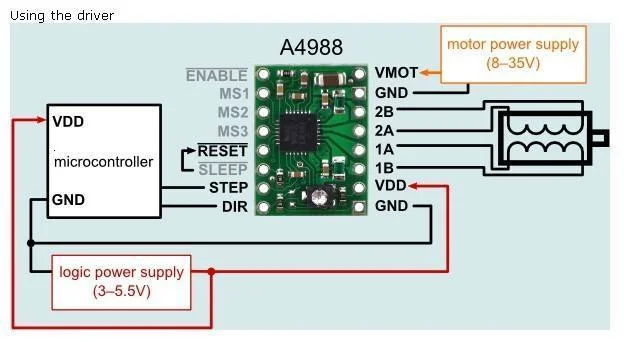

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для удобства эксплуатации. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 режимах работы с биполярными шаговыми двигателями, выходная мощность привода до 35 В и плюс; 2 A. A4988 включает фиксированный регулятор тока, регулятор в медленном или смешанном режиме распада. Конвертер A4988 является ключом к легкому применению. До тех пор, пока вход «шаг» вводит один импульсный привод двигателя один микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора недоступен или перегружен.При микрошаговом управлении, A4988 управление разделкой внутри автоматически выбирает текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство сначала устанавливается на фиксированное время простоя при некотором быстром распаде, затем остальная часть медленного спада. Смешанная схема управления потоком приводит к уменьшенному звуковому шуму двигателя, повышенной точности шагов и уменьшенному энергопотреблению. Внутренняя синхронная схема управления выпрямлением обеспечивается для улучшения импульсной ширины модуляции (PWM) Потребляемая мощность. Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезисом, блокировку низкого напряжения (UVLO) и защиту от перекрещивающихся токов. Специальная настройка мощности.

A4988 поверхностное крепление QFN посылка (ES), размер 5 мм и раз; 5 мм, номинальная общая высота посылка 0,90 мм, с открытой прокладкой для увеличения тепловыделения. Эта посылка Pb (suffix-T), со 100% матовым покрытием из олова.

Особенности и преимущества& Middot; Низкий RDS (On) выход& Middot; Автоматическое обнаружение/Выбор режима распада тока& Middot; Смешайте с медленными режимами распада& Middot; Синхронное выпрямление для рассеивания низкой мощности& Middot; Внутренний UVLO& Middot; Защита от перекрестного тока& Middot; 3,3 и 5 V совместимый логический источник& Middot; Тепловая схема отключения& Middot; Защита от заземления& Middot; Защита от короткого замыканияИ middot; Дополнительно шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16
