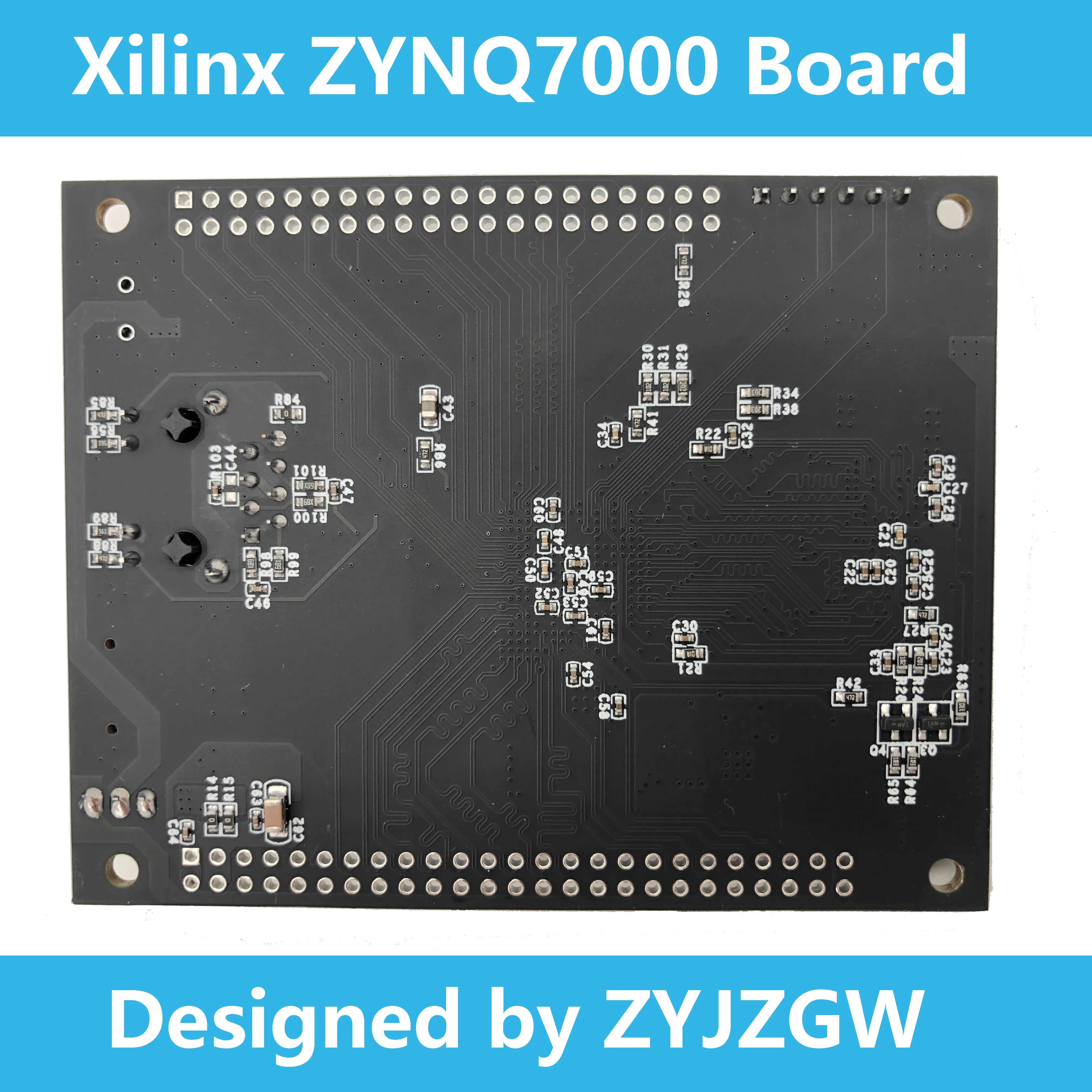

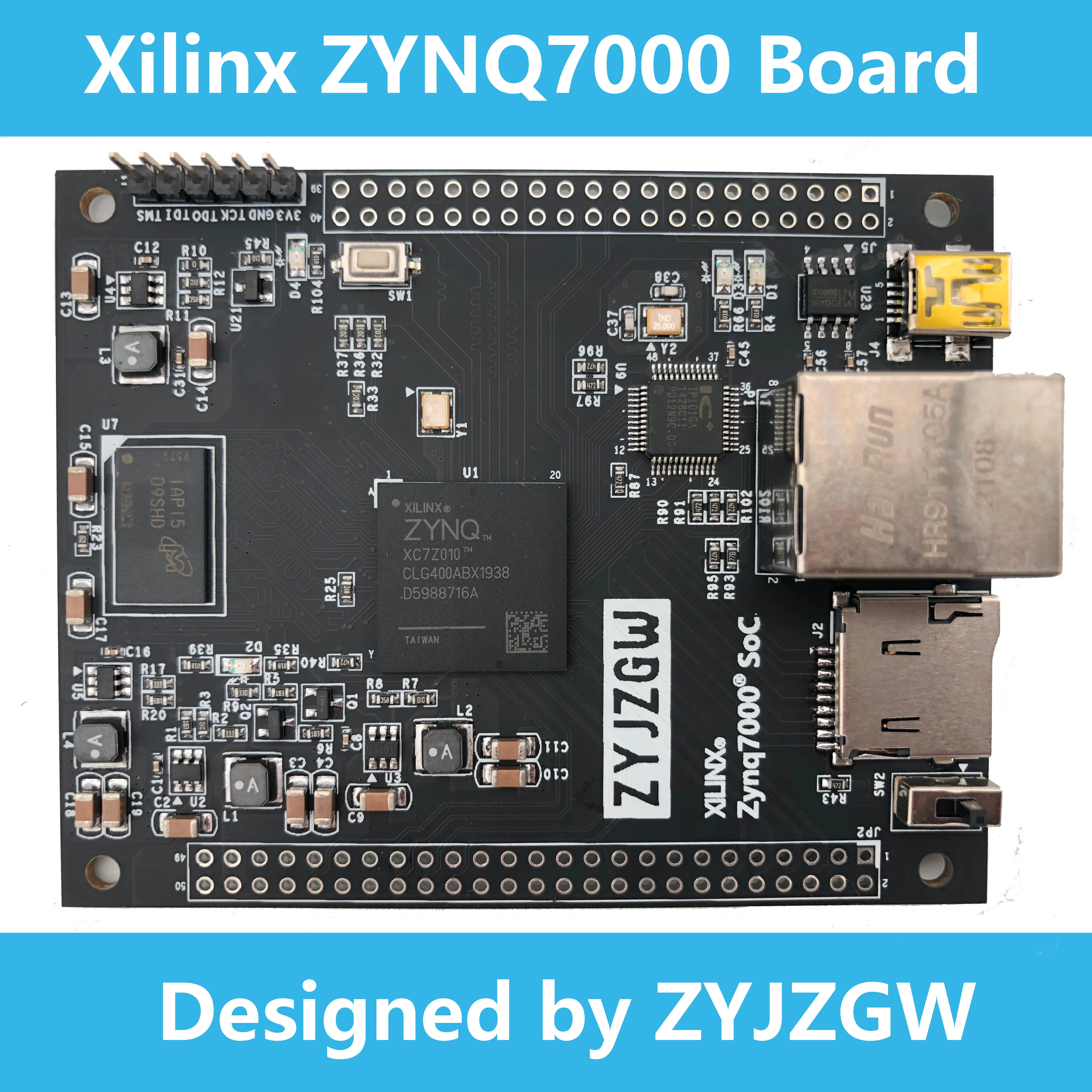

Начальный комплект QMTECH ZYJZGW Xilinx Zynq7000 Zynq XC7Z010 SoC FPGA, макетная плата

Спецификация:

Бортовой SoC: XC7Z010-1CLG400C;

Бортовой PS боковой внешний кристалл частота: 33,333 МГц;

XC7Z010-1CLG400C имеет богатый блок Оперативная память ресурс до 2,1 Мб;

XC7Z010-1CLG400C имеет Логические ячейки 28K;

Встроенный 512 Мб микрон DDR3, MT41K256M16TW-107:P;

Встроенный слот micro SD;

Бортовой источник питания для FPGA с помощью TPS563201 широкий диапазон входного сигнала DC/DC;

Бортовой один 50p и 40p, 2,54 мм Шаг заголовки для расширения пользователей IOs. Все IOs точно разработаны с подходящей длиной;

Встроенный Пользовательский переключатель для PS логического сброса;

Встроенный интерфейс MII ethernet, подключенный к PL side с помощью IP101GA;

Встроенные два пользовательских светодиода, один подключен к PL и другой подключен к PS;

Бортовой JTAG интерфейс, используя 6p, 2,54 мм pitch заголовок;

Размер печатной платы: 6,76 см x 8,59 см;

Упаковочный лист:

Схема, руководство пользователя, программа тестирования предоставляется через Github:

Https://github.com/ChinaQMTECH/ZYJZGW_ZYNQ_STARTER_KIT

Стартовый набор One ZYJZGW XC7Z010.

Одна карта micro SD на 16 Гб.

Один мини-USB кабель.
