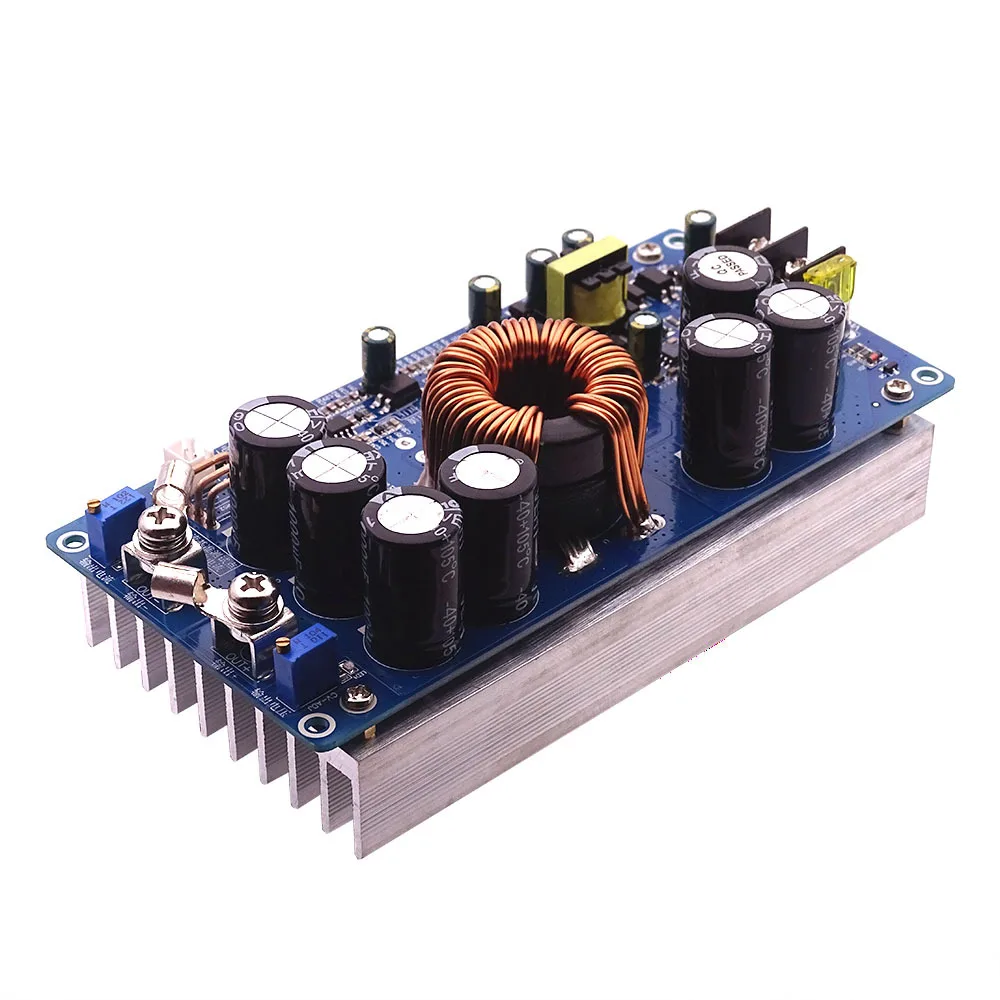

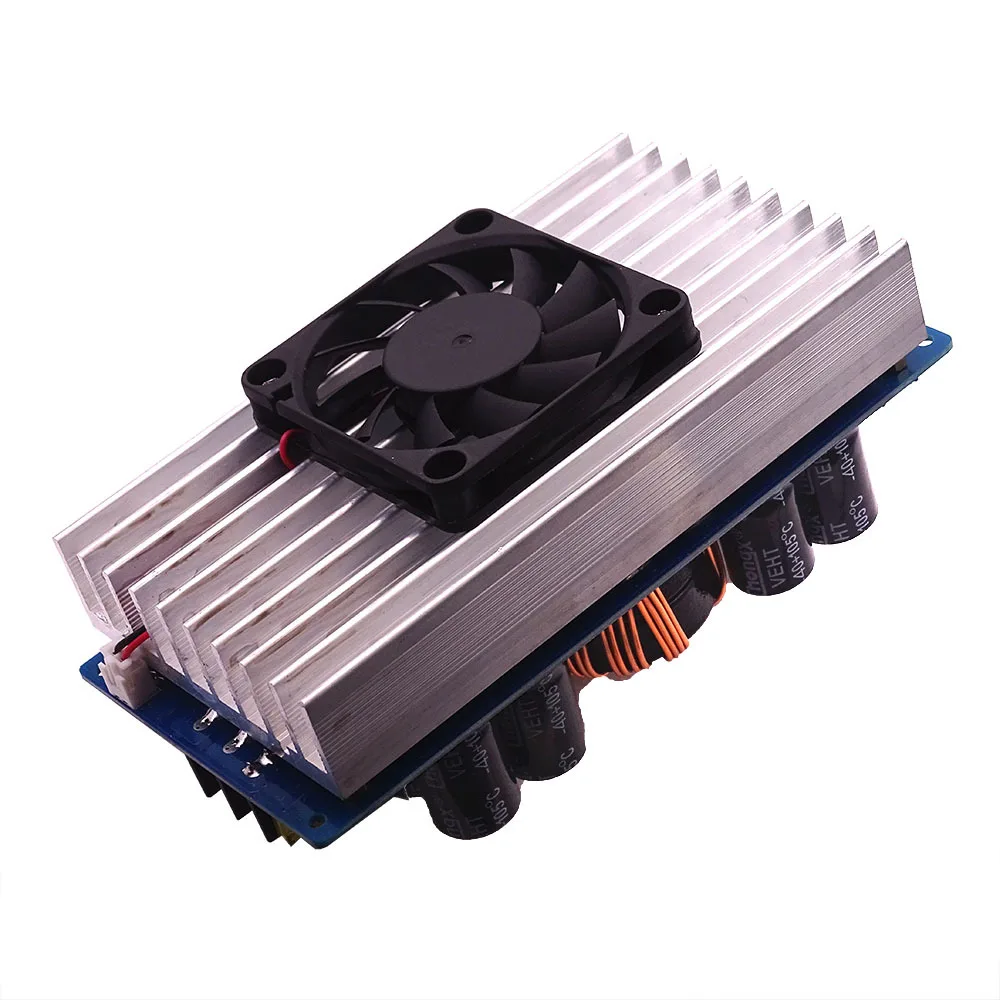

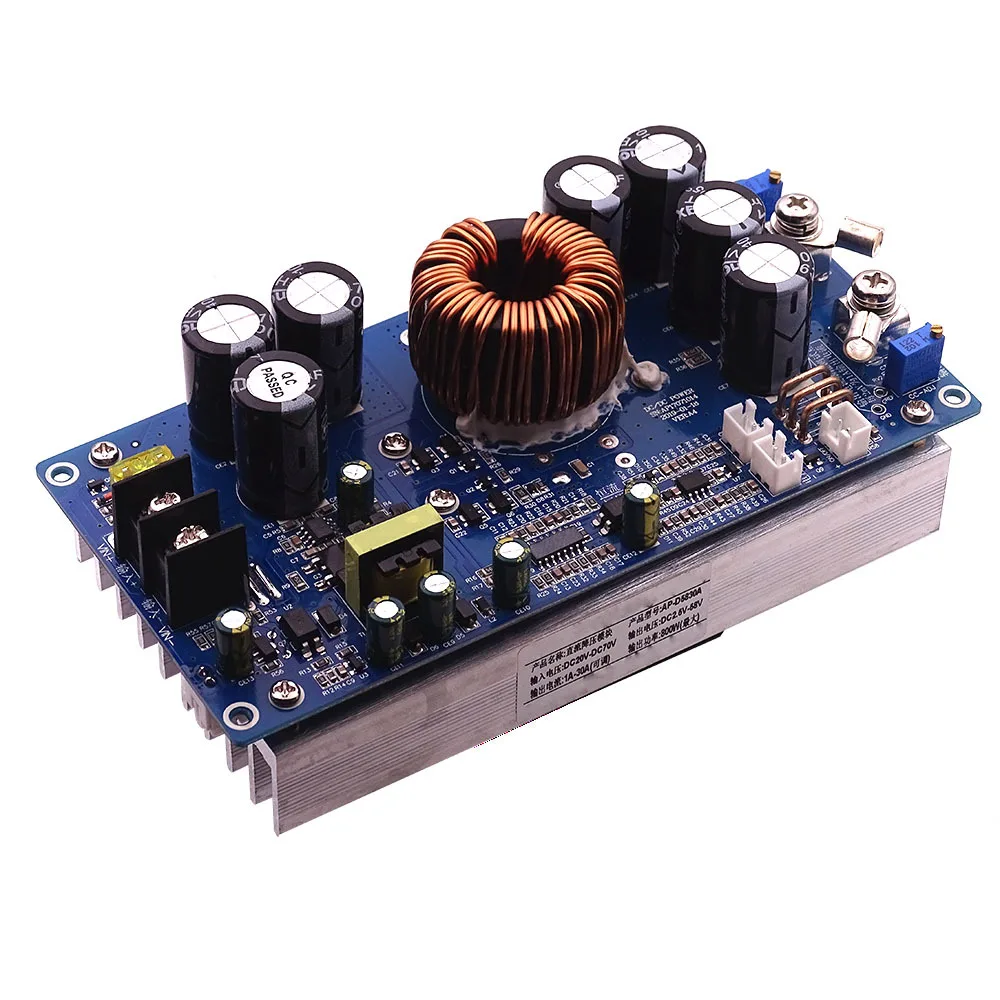

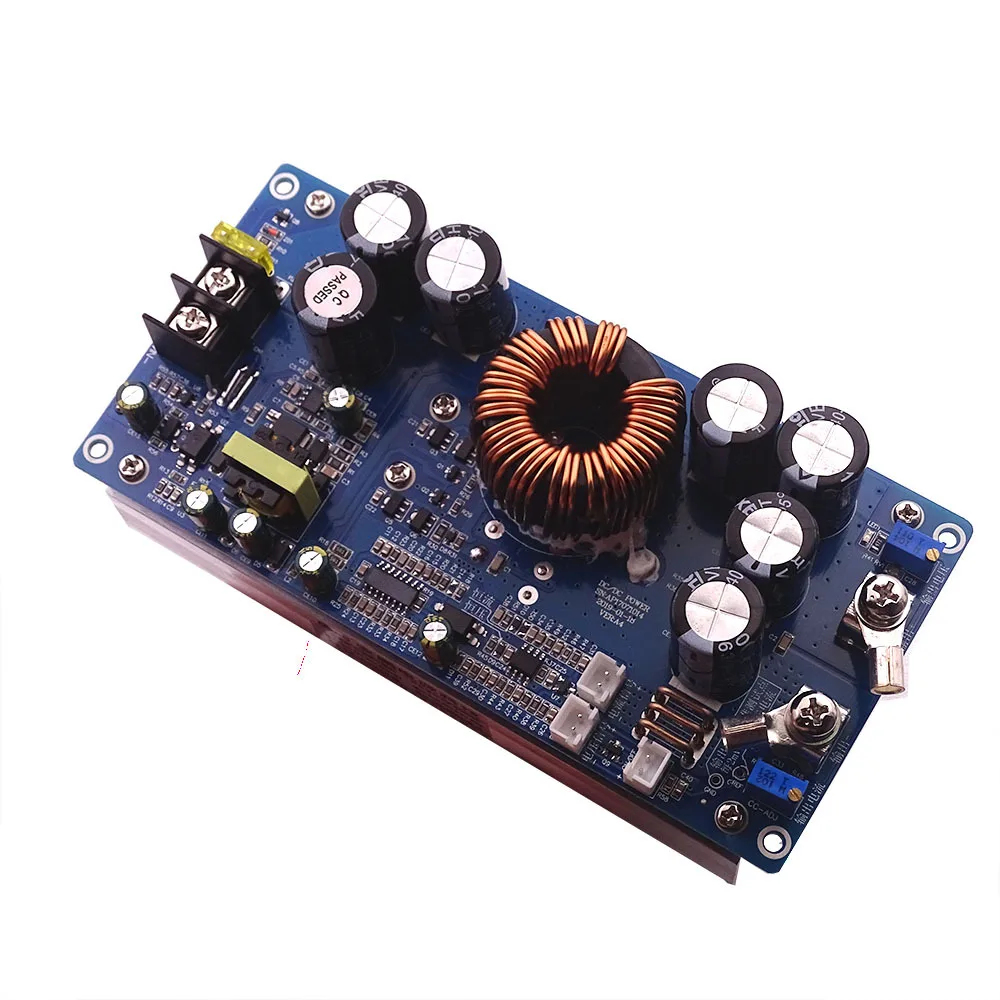

800 Вт Высокая мощность постоянного тока понижающий источник питания выход 30А постоянное напряжение постоянный ток регулируемое входное напряжение DC20V-70V модуль

1>. Описание: Это DC-DC понижающий модуль. Он может преобразовывать DC 20V ~ 70V в DC 2,5 V ~ 58V. 2>. Особенности:1. Диапазон входного напряжения большой.2. Высокая эффективность преобразования.3. Выходное напряжение и ток можно регулировать непрерывно.4,800 Вт Высокая выходная мощность. 3>. Параметры:1. Название продукта: DC-DC понижающий модуль2. Входное напряжение: 20 В ~ 70 В постоянного тока3. Входной ток: 20А (макс.)4. Выходное напряжение: DC 2,5 V ~ 58V5. Выходной ток: 30A (макс.)6. Выходная мощность: 800 Вт (макс.)7. Ток в режиме ожидания: 70 мА (макс.)8. Эффективность преобразования: 0,92 ~ 0,969. Рабочая температура:-20 ℃ ~ 50 ℃10. Рабочая влажность: 5% ~ 95% относительной влажности11. Размер: 154*75*69 мм 4> инструкции по использованию:1. Вход и выход не могут быть изменены, и выходные положительные и отрицательные электроды не могут быть изменены или коротки. 2. Максимальное пиковое входное напряжение не может превышать 78 в, слишком высокое может повредить модуль, пожалуйста, используйте его в диапазоне напряжения. 3. Выходное напряжение и ток постоянно регулируются с постоянным напряжением и постоянным током, который может быть отрегулирован против часовой стрелки для увеличения и по часовой стрелке для уменьшения, и Минимальный ток 1A.4. Когда входное напряжение этого модуля ниже 30 в, а выход ниже 12 В, выход может быть коротко замыкаемым, не повреждая модуль. Можно использовать Амперметр для короткого замыкания выхода и отладки выходного тока (но попробуйте короткое замыкание при низком напряжении).5. При регулировке выходного тока вы можете настроить ток одновременно и использовать шестерню мВ мультиметра для измерения исходного напряжения выходного тока. Каждый 2МВ-1 А выходного тока. Настройте напряжение опорной точки так же, как вам нужно.6. Два диода D9 и D10 может быть изменен на два светодиодный светильник-излучающие диоды, которые могут использоваться в качестве постоянного напряжения и постоянного тока индикатор рабочего состояния светильник s (может быть изменен только в исходном положении платы, не этилируется проводами). 7. Когда напряжение и ток регулируются внешними аналоговыми сигналами, сигнал внешнего напряжения 0-5 В. Обратите внимание на положительные и отрицательные полюсы при подключении. Примечание: когда внешний сигнал поставляется, требуется отдельный источник питания, и он не может совместно использовать провод заземления с модулем, в противном случае модуль может быть поврежден.8. Когда вам нужно отрегулировать внешний аналоговый сигнал, вам нужно удалить два резистора. Когда вам нужно отрегулировать напряжение, удалите R38 (второй резистор позади порта сигнала напряжения), и когда вам нужно отрегулировать ток, удалите R46 (Второй резистор позади порта токового сигнала).), В это время два регулируемых напряжения и тока соответственно изменяются в коррекцию регулируемого напряжения и тока. Если Регулируемая коррекция не требуется, регулируемый может быть изменен на соответствующее фиксированное сопротивление.9. Этот модуль не подходит для нагрузок с двигателями и большими пусковыми токами.10. Максимальная выходная мощность этого модуля составляет 800 Вт. Когда выходное напряжение ниже 26 в, максимальный выходной ток может достигать 30A. Когда выходное напряжение выше 26 в, выходной ток снижается соответственно.11. Анти-обратное соединение и обнаружение тока в трубке MOS этого модуля находятся на отрицательном (наземном) конце. Когда выход требует постоянного тока и ограничения тока, отрицательные клеммы ввода и вывода не могут быть разделены или коротки, и должны быть разделены.12. При использовании, пожалуйста, добавьте тепловыделение в модуль в соответствии с различными средами и размером нагрузки. 13. Описание разницы в входном и выходном напряжении: A: входное напряжение 70 в, максимальное выходное напряжение 58 в B: входное напряжение 60 в, максимальное выходное напряжение 49 в C: входное напряжение 50 в, максимальное выходное напряжение 40 в D: входное напряжение 40 в, максимальное выходное напряжение 32 в E: входное напряжение 30 В, максимальное выходное напряжение 24 В F: входное напряжение 20 в, максимальное выходное напряжение 16 В 5>. Примечание: 1. Когда входное или выходное напряжение превышает 36 В, пожалуйста, используйте его осторожно, чтобы избежать электрического удара.2. Когда температура этого модуля достигает 65 градусов или больше, пожалуйста, увеличьте тепловыделение во времени.3. Пожалуйста, обратите внимание на влагу и пыль при использовании. 6>. Посылка: 1,1 шт DC-DC понижающий модуль
