DFN упаковочная технология BLDC широкое напряжение 12-30 в Высокая мощность 200 Вт DC трехфазный бесщеточный с контроллером холла, поддержка PLC 0-5 в аналоговый контроль количества поддержка s PWM до 0-5 в управления, подходит только для контроллера постоянного тока с электрическим углом 120 градусов, почищенным щеткой с двигателем холла.

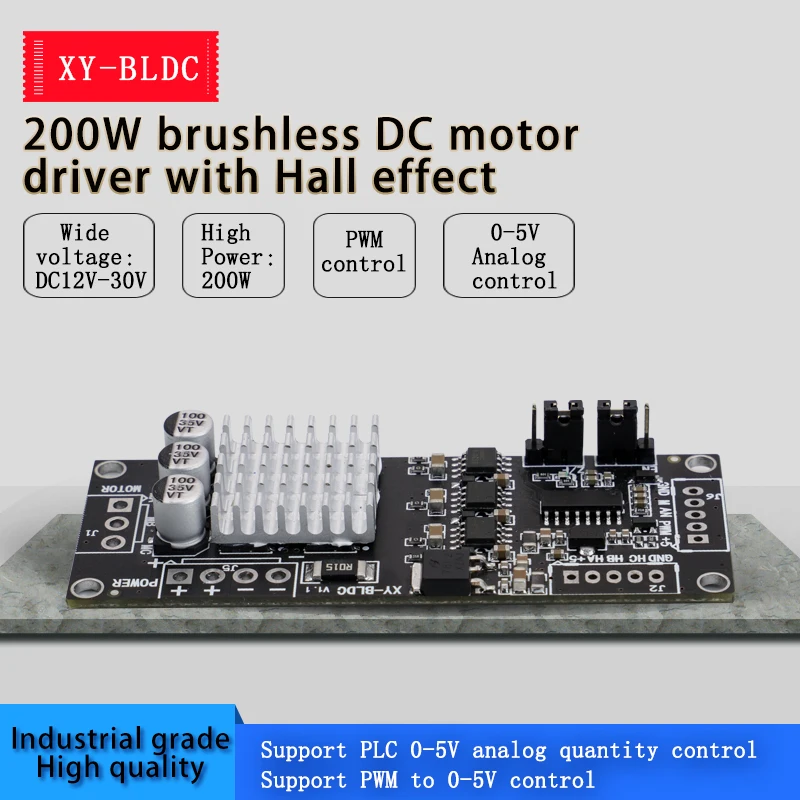

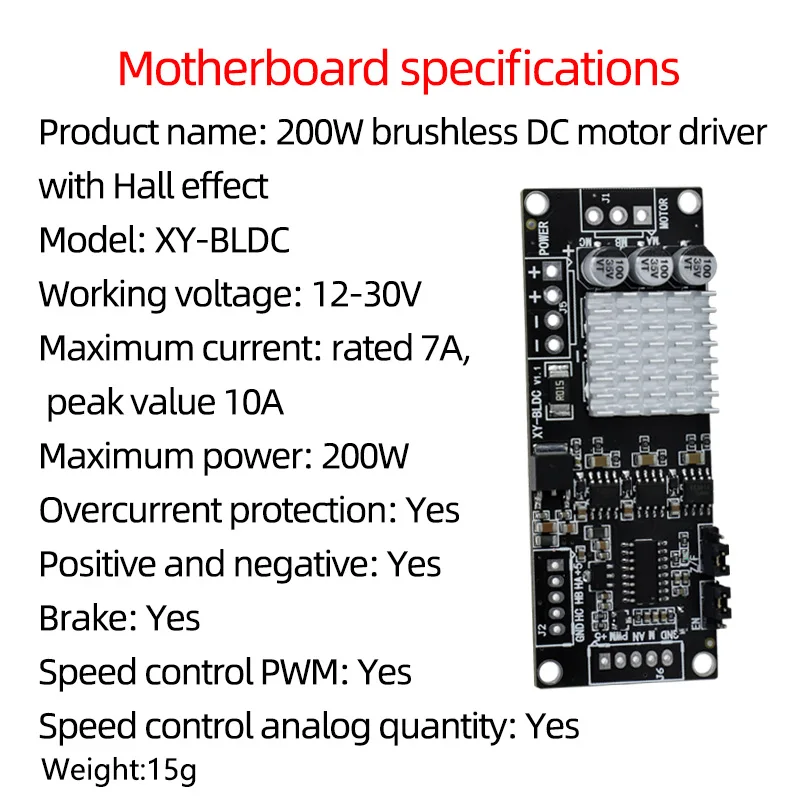

Характеристики материнской платы:

Название продукта: 200 Вт бесщеточный двигатель постоянного тока с эффектом Холла

Модель: XY-BLDC

Рабочее напряжение: 12-30 в

Максимальный ток: Номинальный 7А, пиковое значение 10А

Максимальная мощность: 200 Вт

Защита от перегрузки по току: Да

Положительный и отрицательный: Да

Тормоз: да

Контроль скорости ШИМ: Да

Аналоговый контроль скорости Количество: Да

Размер изделия: длина 80 мм * ширина 30 мм * Высота 10 мм

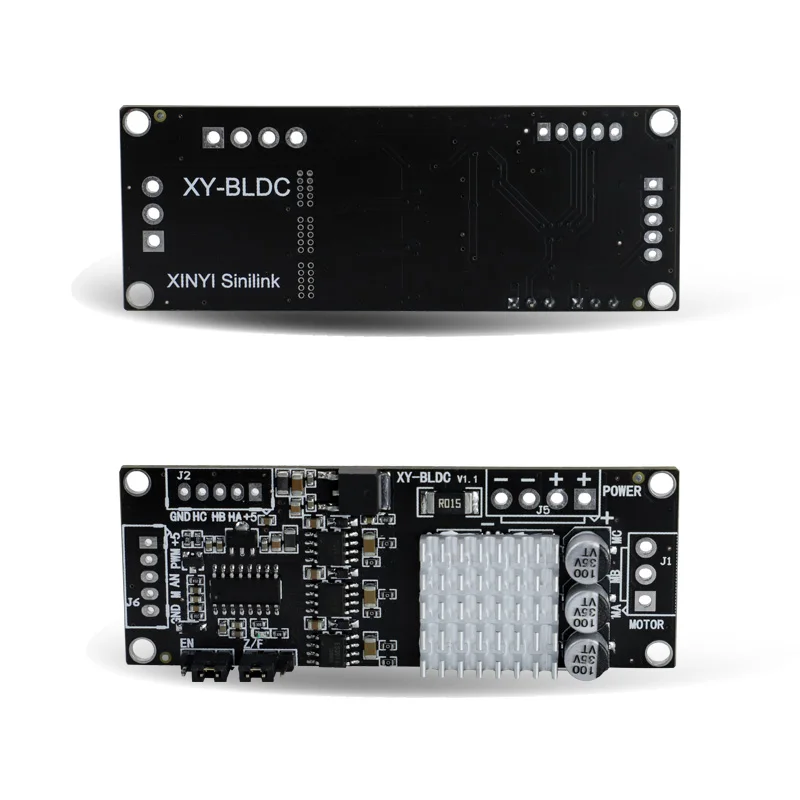

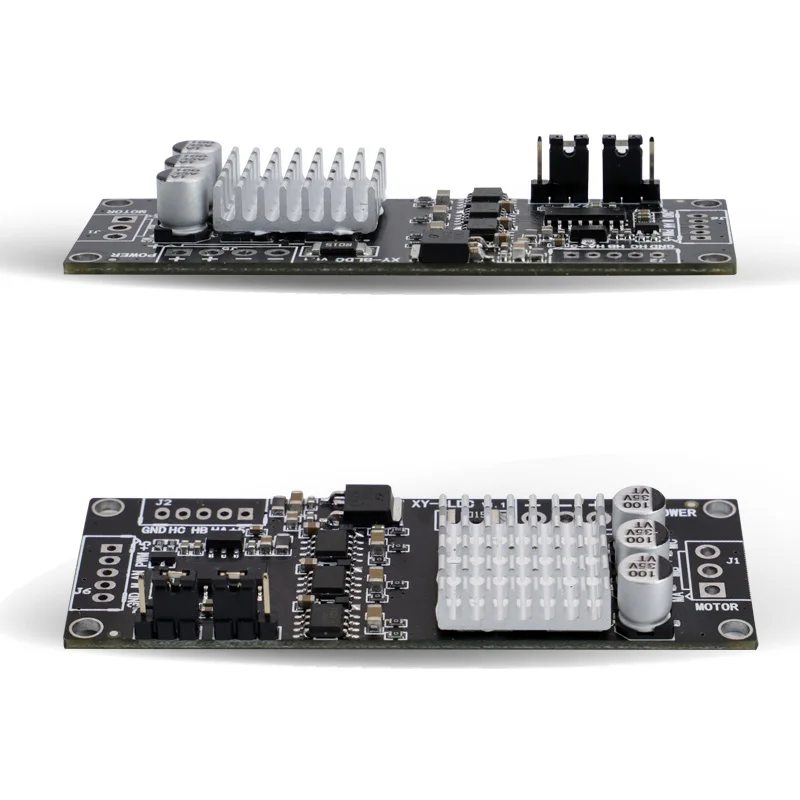

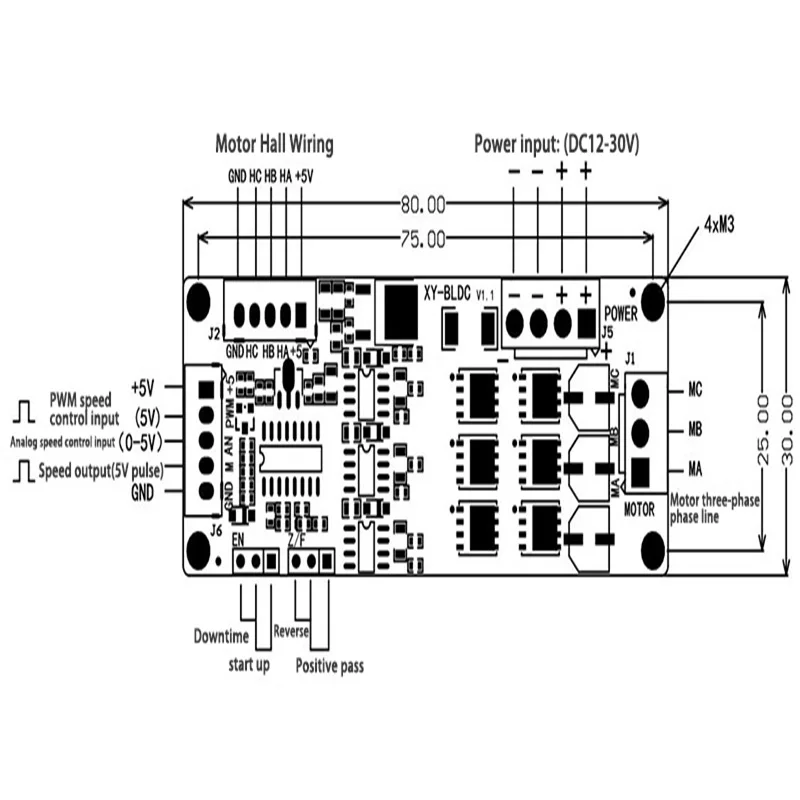

Описание входного сигнала:

1. Когда наружный сигнал PWM является входным, амплитуда составляет 5 В, а Рекомендуемая частота PWM-1K-10 кГц.

2. Для аналогового входа можно использовать бортовой 5 В, внешний потенциометр GND (сопротивление 10K-100KΩ) для регулировки скорости, или вы можете вводить аналоговый внешний сигнал (0-5 В), но он должен быть подключен к GND на плате.

3. Для управления вращением вперед и назад двигатель должен остановить вращение, а затем выполнить работу вперед и назад. Строго запрещено менять направление во время вращения двигателя, что приведет к повреждению монтажной платы. Кроме того, после снятия крышки короткого замыкания, рулевой выключатель может быть подключен внешне для работы.

4. 5 В, GND Материнская плата поставляется с блоком питания 5 В (питание может поставляться извне, ток не превышает 10 мА)

5. Скорость импульсного сигнала на выходе, амплитуда 5 В, каждый Пульс представляет один оборот двигателя.

Меры предосторожности:

1. На основной плате нет предохранителя в цепи питания. Цзяньи добавил его сам. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате.

2. Во время нормальной работы на выходе двигателя осуществляется Выборочная защита от перегрузки по току. Поскольку мощность и ток модуля очень большие, пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. Как только короткое замыкание, цепь может быть сожжена и трубка может лопнуть. Пожалуйста, проверьте устройство в первый раз. Пожалуйста, используйте небольшой тест тока и низкого напряжения. После ок Включите высокий ток и высокое напряжение. Поскольку это модуль с голой панелью, пожалуйста, обратите внимание на изоляцию головки проводки. Строго запрещено, что сильное напряжение касается частей платы.

3. Когда рабочая мощность модуля привода превышает 100 Вт или рабочая среда превышает 30 °C, чтобы обеспечить нормальную работу цепи в течение длительного времени, необходимо обеспечить внешнее воздушное охлаждение печатной платы для рассеивания тепла. Для

4. После получения товара, если вы не уверены в проводке и использовании, пожалуйста, свяжитесь с нами как можно скорее. Даже если есть проблема с использованием продукта, он может быть обработан должным образом путем дружественных переговоров.

Инструкции по отладке: Пожалуйста, включите и протестируйте машину после чтения и понимания, это очень важно, очень важно!

После получения платы драйвера проверьте, может ли интерфейс соответствовать интерфейсу вашего бесщеточного двигателя.

1. Как правило, есть 5 кабелей Холла или интерфейсов на бесщеточных двигателях, два из которых являются линиями питания Холла и три-сигнальными линиями холла. Следует отличить, особенно линии электропитания Холла (линии электропитания Холла обычно используют красные и черные линии). Или нет, я не знаю, как найти способ найти производителя двигателя.) Не совершайте ошибку. Три сигнальные линии холла, как правило, отмечены abc, а также три порта Ha, Hb, Hc и аналогичные символы на плате драйвера.

2. Есть три более толстые фазовые провода на двигателе. На приводной плате также есть трехфазные провода. Они отмечены MA MB MC и аналогичными символами, и они соединены соответственно. После подтверждения того, что они верны, основной источник питания может работать нормально. (Если интерфейсы правильно отображены в соответствии с этикеткой, мощность не будет работать, и возможность того, что этикетка производителя не является стандартизированной или другие причины не исключены. Пожалуйста, отлаживайте в соответствии со следующим неясным)

Если вы не знаете определения фазовой линии двигателя и линии холла, вы можете произвольно подключить трехфазные линии двигателя и интерфейс фазовой линии привода, И в то же время Подключите три сигнальные линии Холла к интерфейсу Холла на приводной плате (Но две линии питания корневого зала должны найти способ найти и подключить его, помните!) затем, когда мощность включена в первый раз, отладка с низким напряжением и низким током (если возможно, используйте напряжение постоянного тока для регулировки тока на 7-12 в 1- 2 а), Затем через произвольную последовательность изменения трех проводов Холла (измените любые два между тремя сигнальными проводами Холла двигателя и интерфейсом приводного холла, каждый раз, когда тест питания изменяется), пока он не может работать плавно после включения, он показывает, что проводка правильная.

Когда проводка неверна, не отлаживайте с высоким током или высоким напряжением, в противном случае существует риск повреждения платы привода. Если три провода сигнала зала заменены, если соответствующее соединение верное, двигатель будет работать шелковисто гладко после включения и начать с низкой скоростью. Крутящий момент будет большим; Если последовательность трех сигнальных линий Холла не соответствует друг другу, и они, как правило, имеют следующие характеристики:
