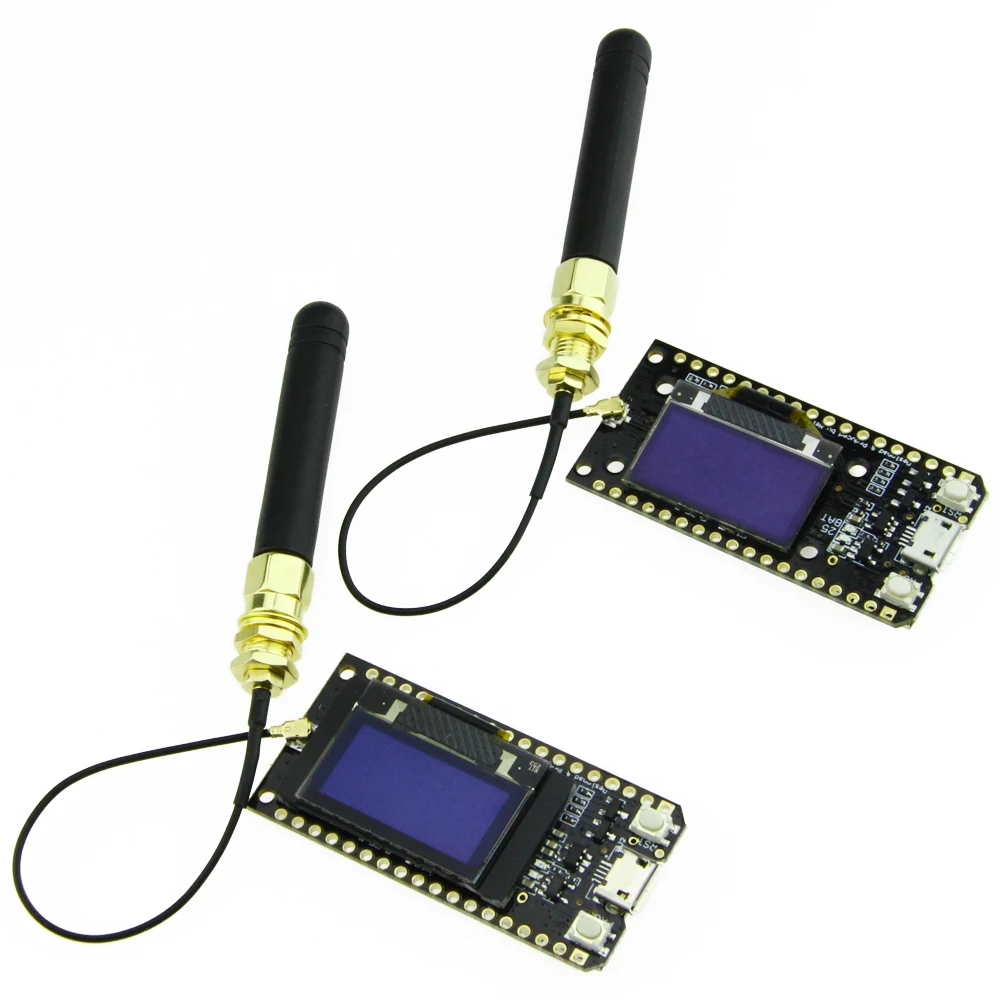

2 шт. подходит для LORA32 868/915 МГц ESP32 LoRa OLED 0,96 дюймов синий экран bluetooth Wi-Fi макетная плата с кабелем

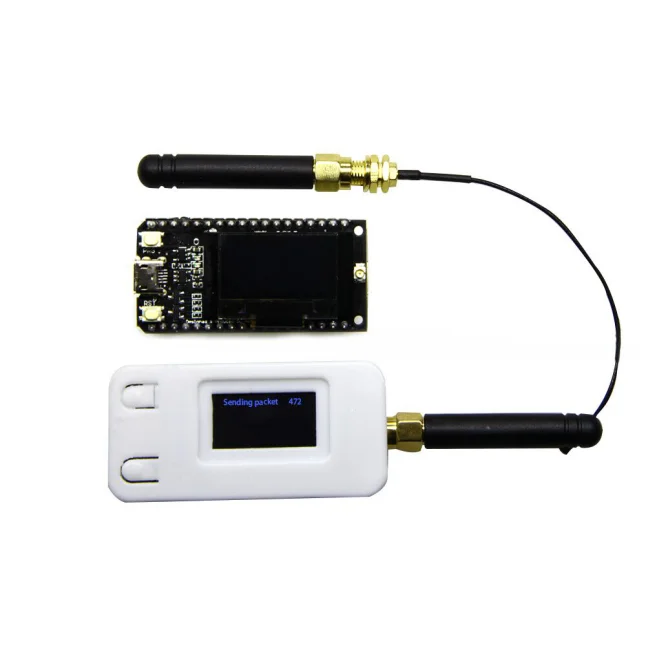

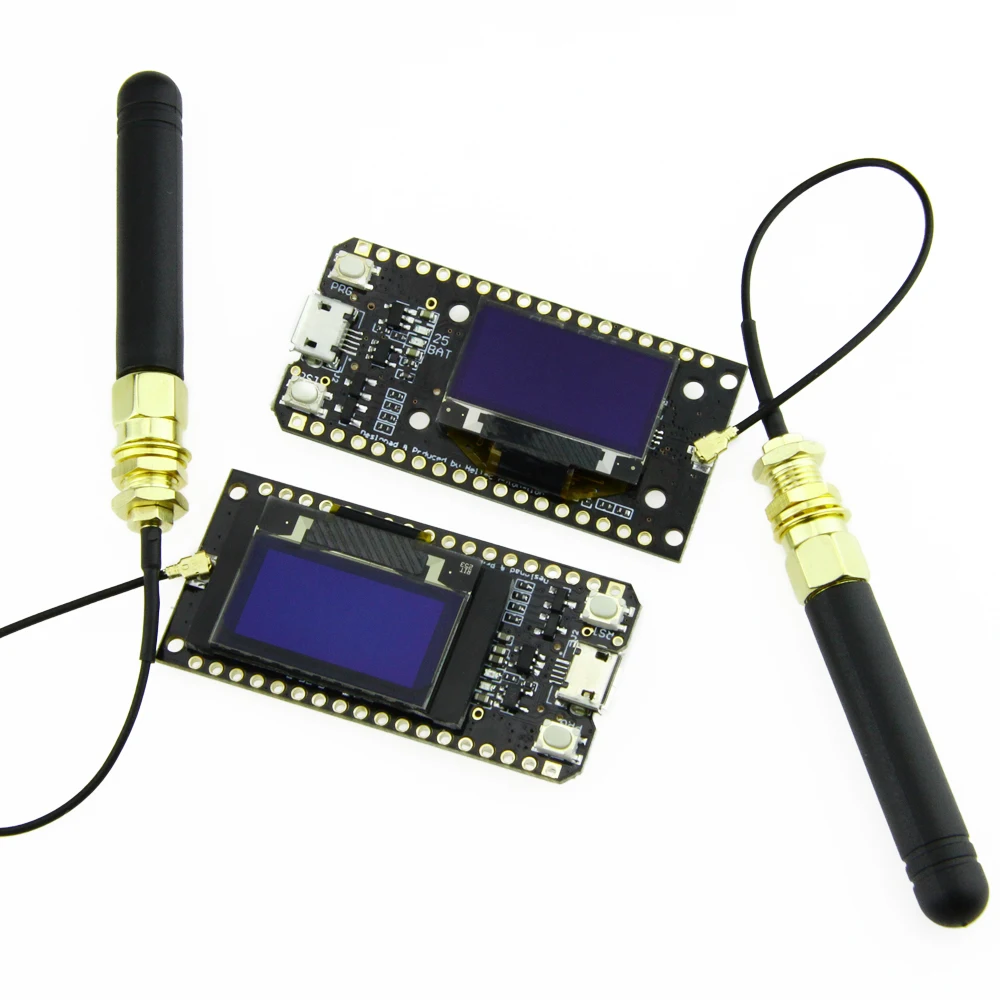

Антенна 868/915 МГц должна быть подключена к интерфейсу IPEX (если антенна не подключена, прием сигнала будет нестабильным)
Схема зарядки и разряда литиевой батареи, когда батарея полностью заряжена, синий светодиодный перестанет работать. При использовании обратите внимание на положительный и отрицательный вид аккумулятора, иначе он будет поврежден!
С входом сенсорного сигнала порта ввода-вывода вам необходимо добавить к этому контакту ниспадающий конденсатор 100 нФ!

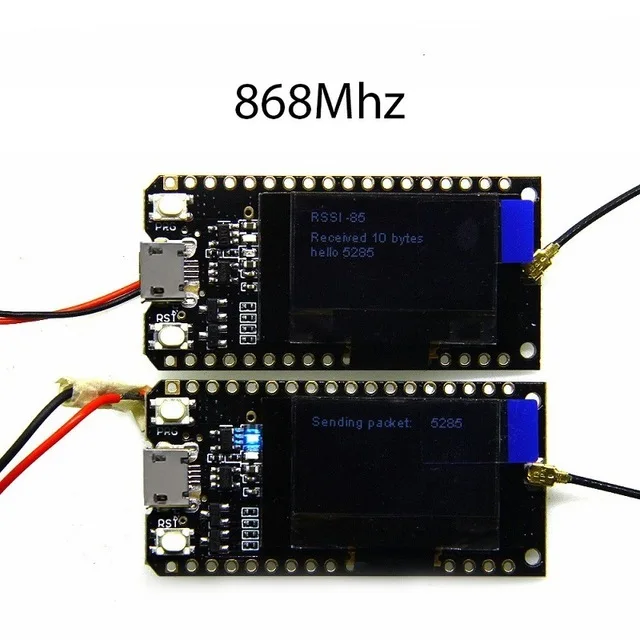

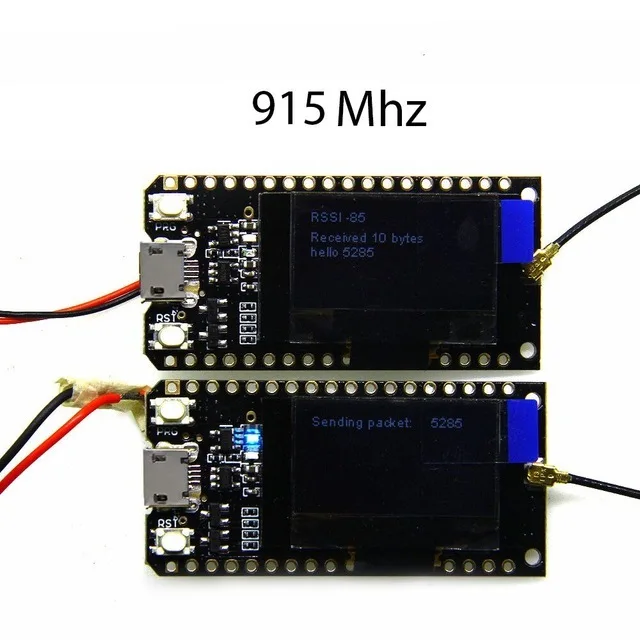

Пример:

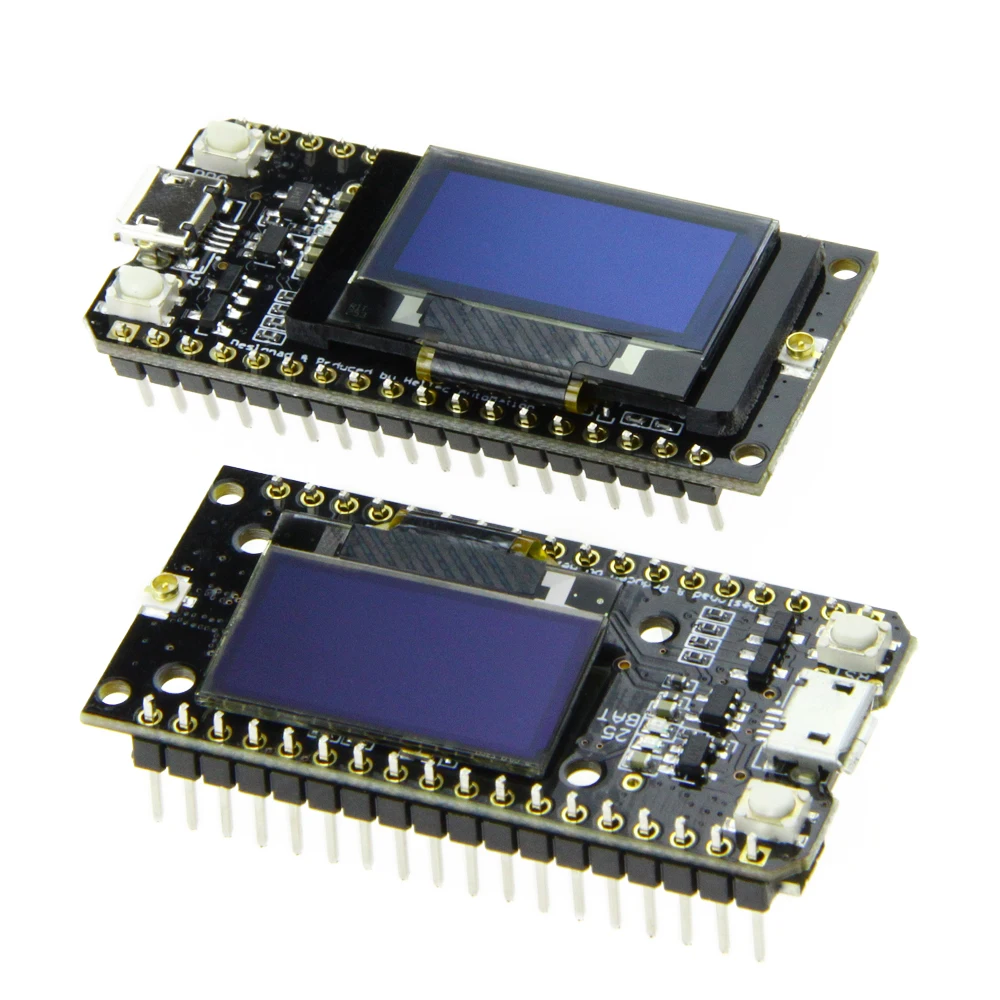

Этот продукт представляет собой чип SX1276 на основе увеличенного OLED-модуля ESP32 Wi-Fi, а именно удаленного модема LoRa, частоты 868-915 МГц, высокая чувствительность over-148dBm, + выходная мощность 20 дБм, высокая надежность, большое расстояние передачи.

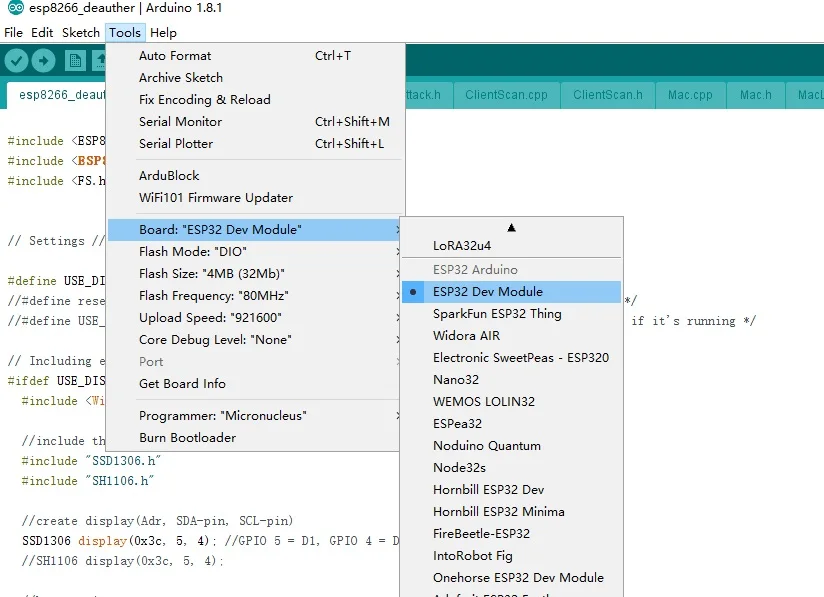

Бортовой4 МТ байт (32 МТ бит)Антенна Wi-Fi, 2,5-дюймовый oled-дисплей, схема зарядки литиевой батареи, интерфейс CP2102 и последовательный USB-чип, идеальная поддержка среды разработки Arduino, 0,96 проверка программ и разработка продукта очень просты и быстрые.Рабочее напряжение: от 3,3 В до 7 в
Диапазон рабочих температур: от-40 ° C до + 90 ° C
Поддержка анализа Протокола по анализатора, режимов станции, SoftAP и Wi-Fi DirectСкорость передачи данных: 150 Мбит/с @ 11n HT40., 72 Мбит/с @ 11n HT20, 54 Мбит/с @ 11g, 11 Мбит/с @ 11bМощность передачи: 19,5 дБм @ 11b, 16,5 дБм @ 11g, 15,5 дБм @ 11nЧувствительность приемника до-98 дБмUDP поддерживает пропускную способность 135 Мбит/с

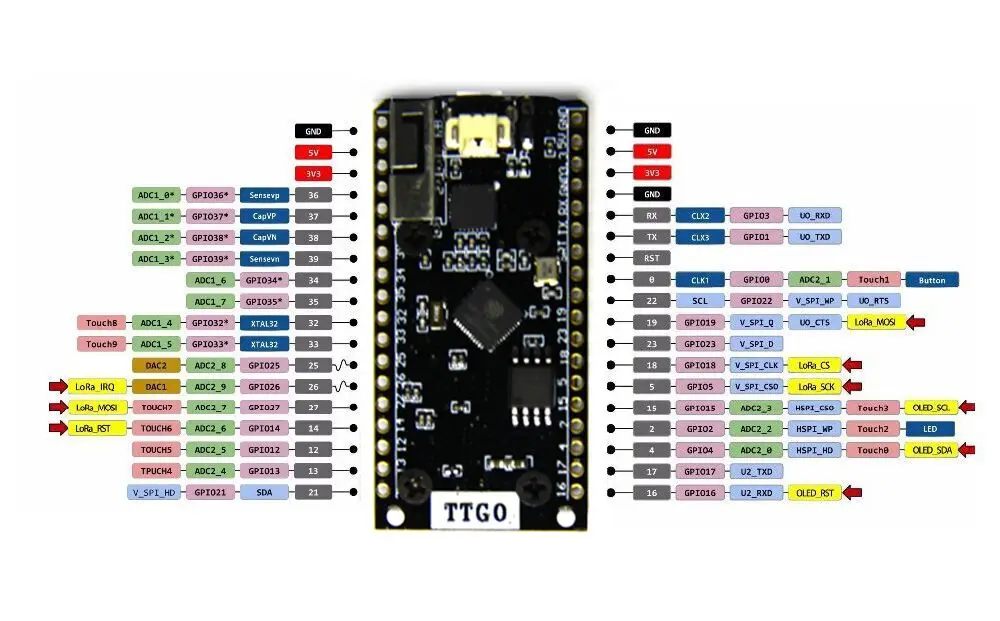

Схема расположения выводов Детали теста Код теста:Https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series Использовать легенду
Примечание:Аккумулятор в комплект не входит.

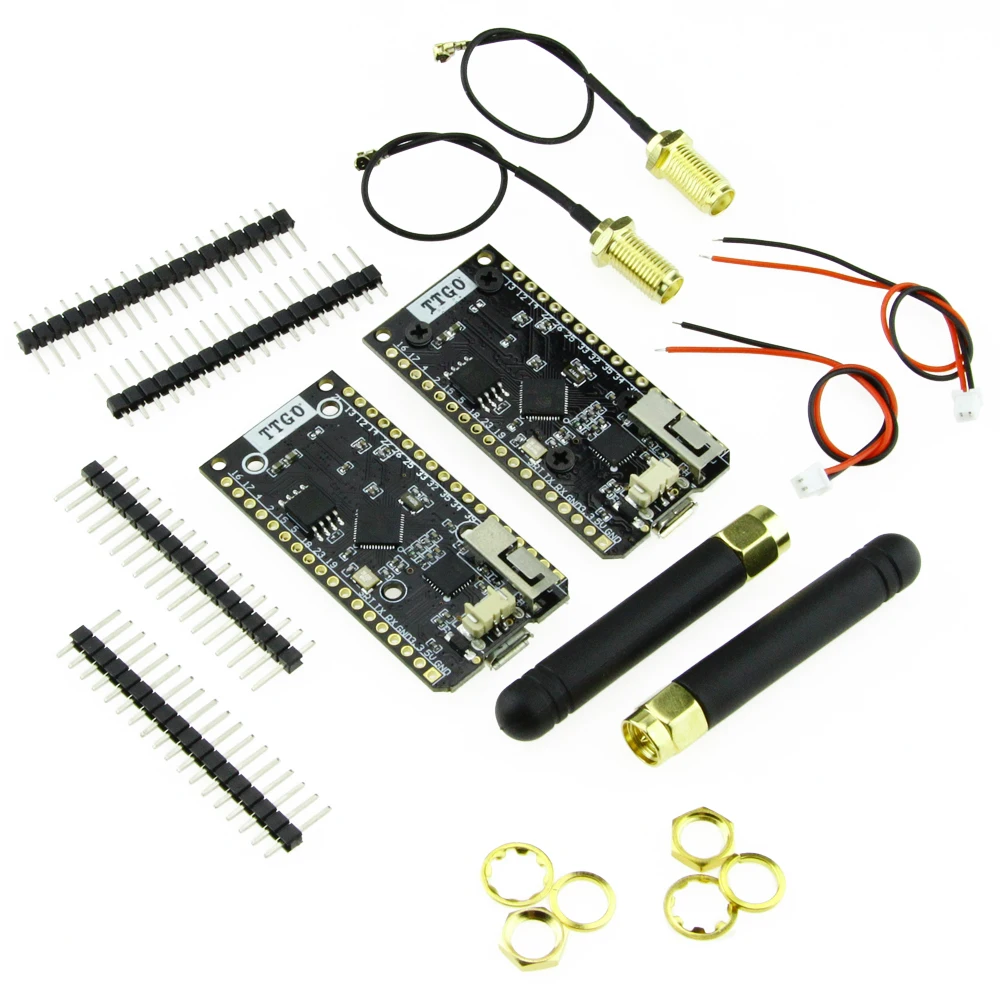

Список доставки:
