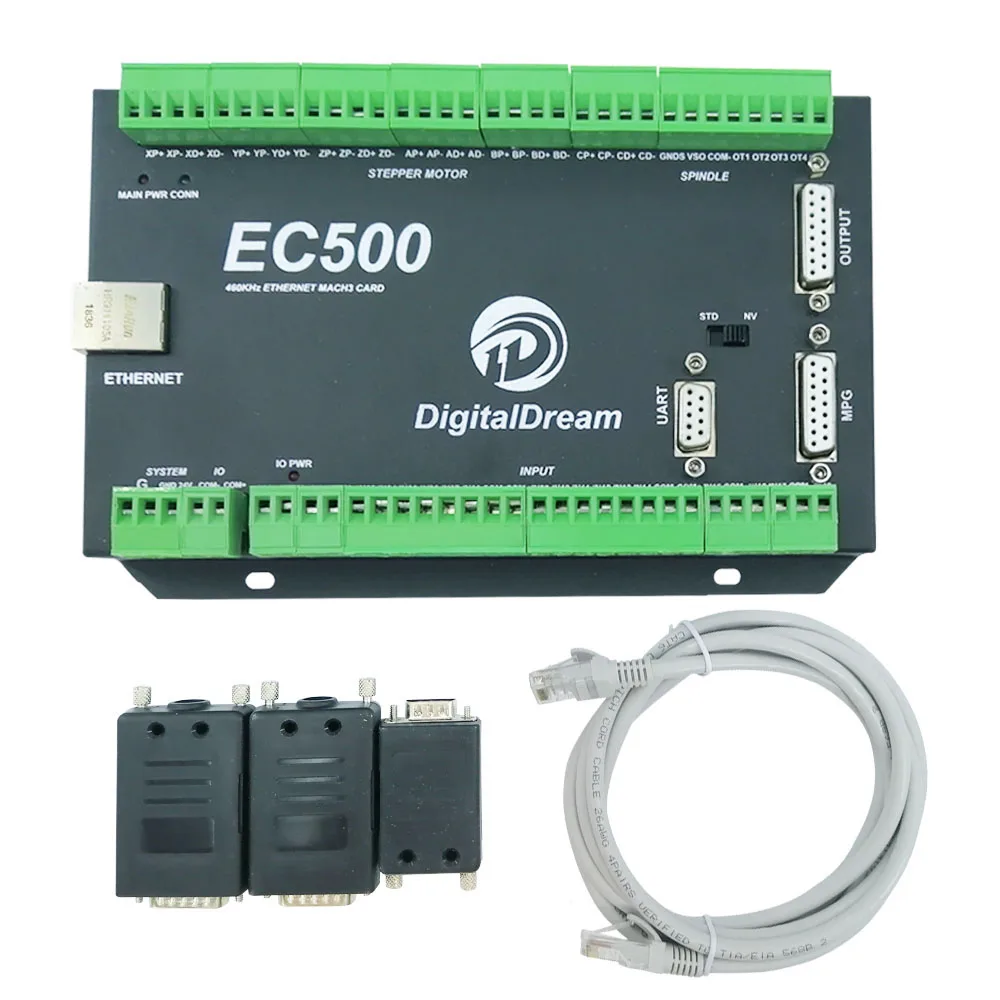

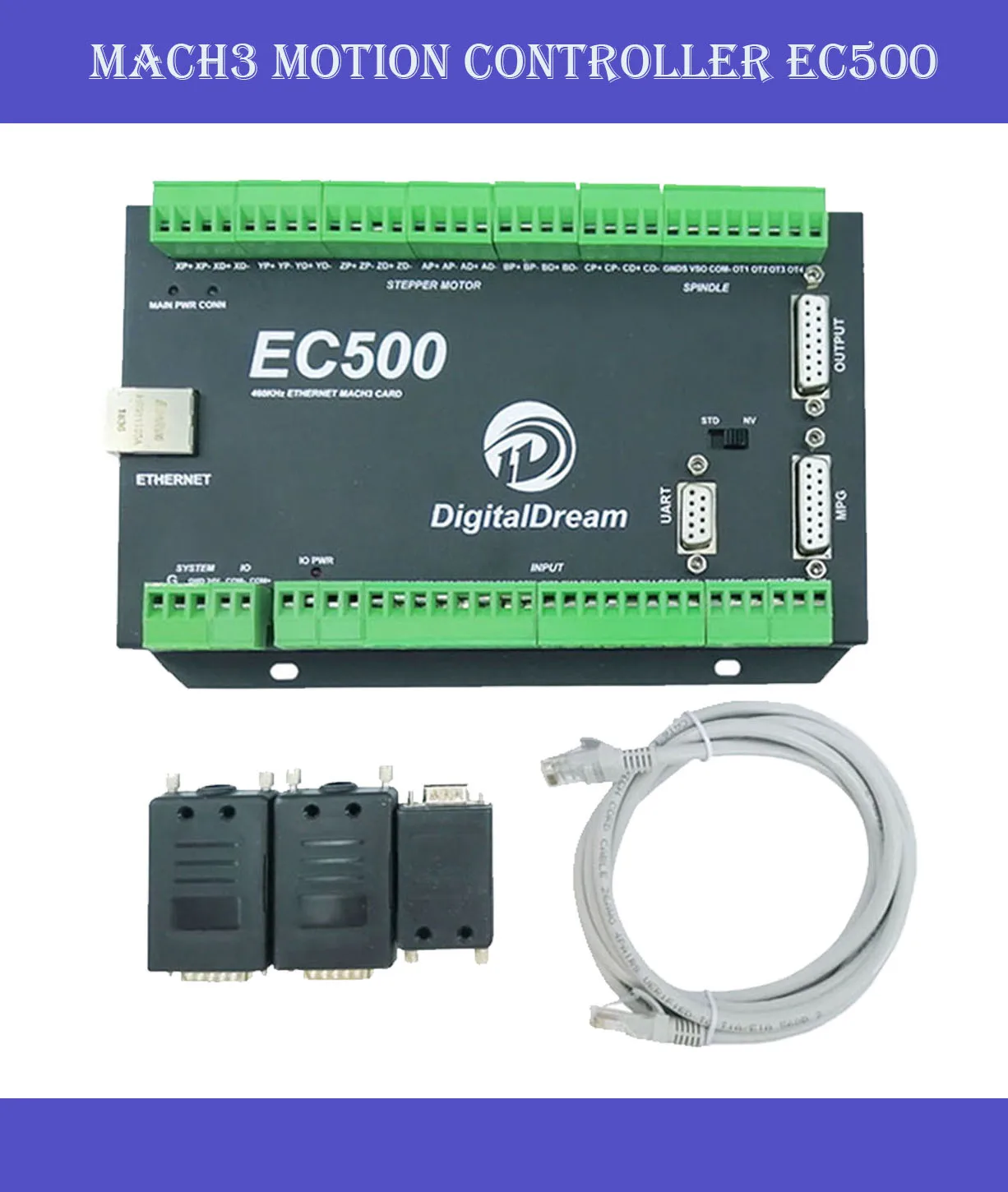

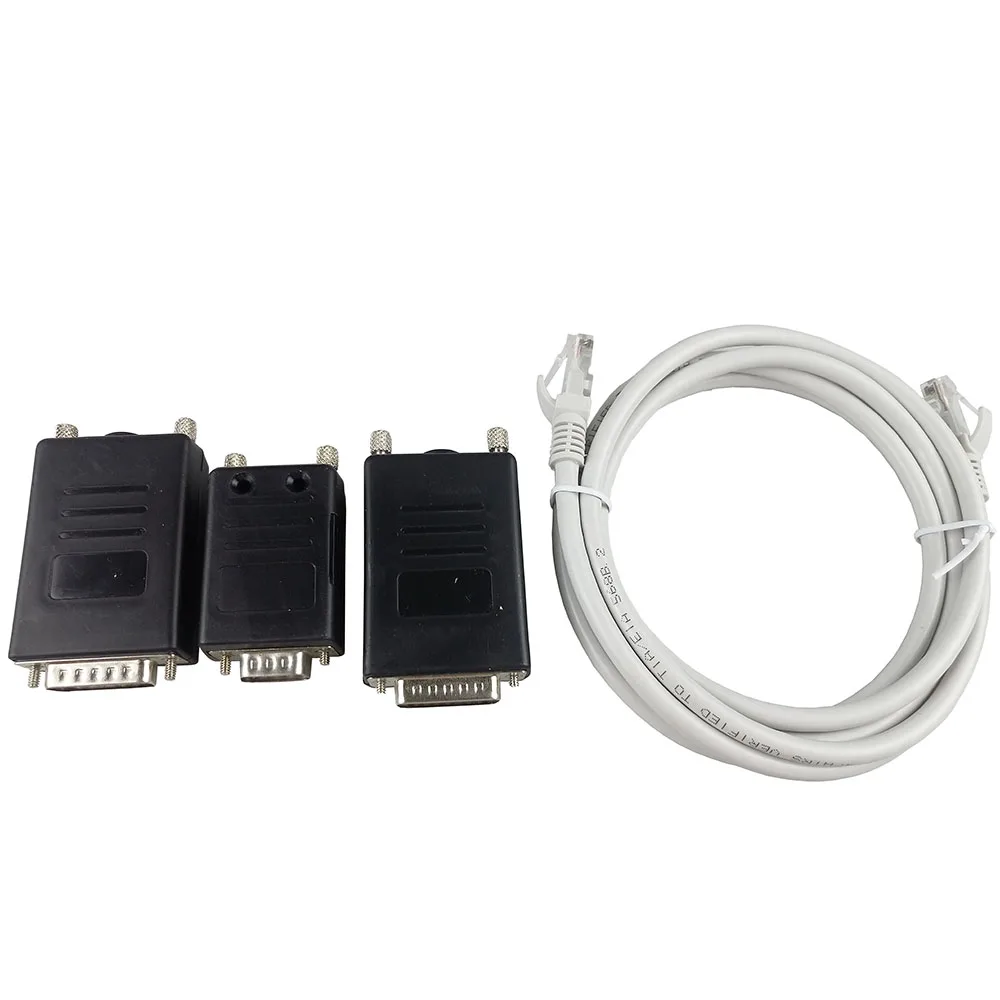

Плата управления движением-1 шт. Соединительный кабель-3 шт. клеммы-1 шт.

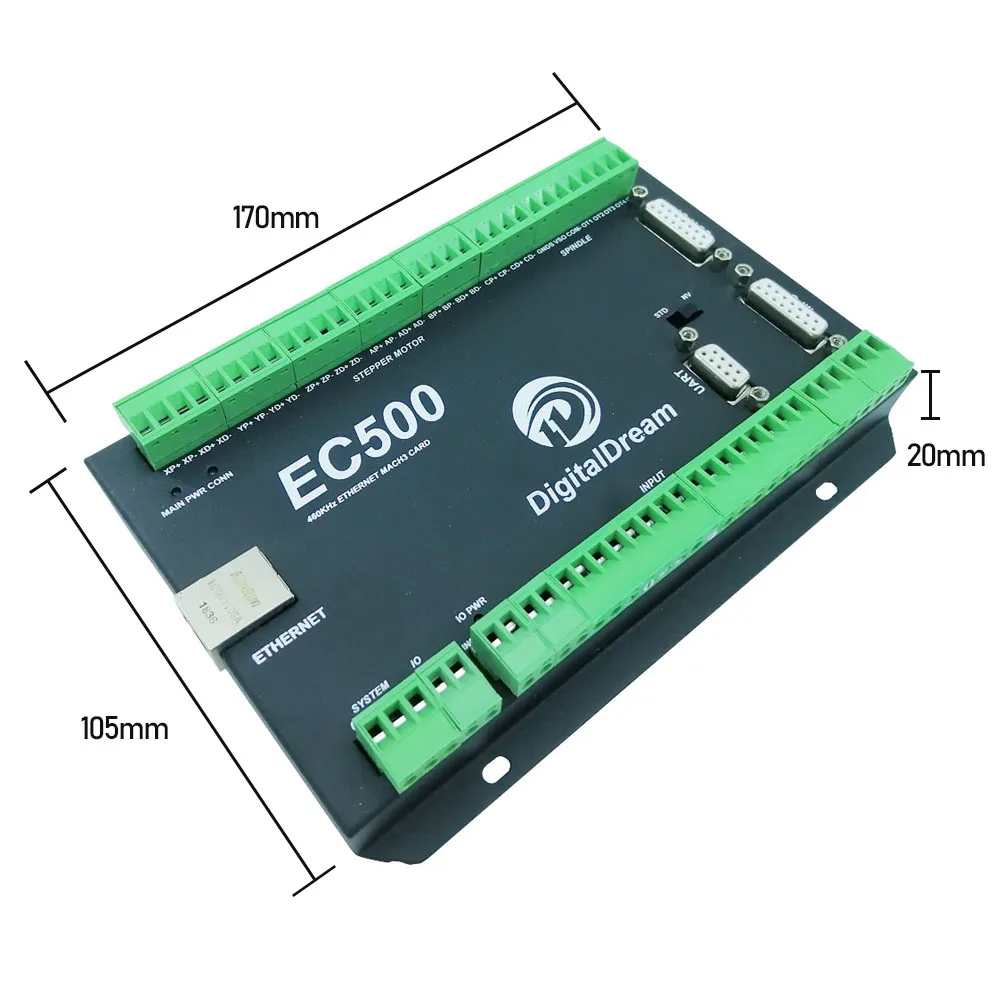

Физическая установка устройства (единица измерения: мм)

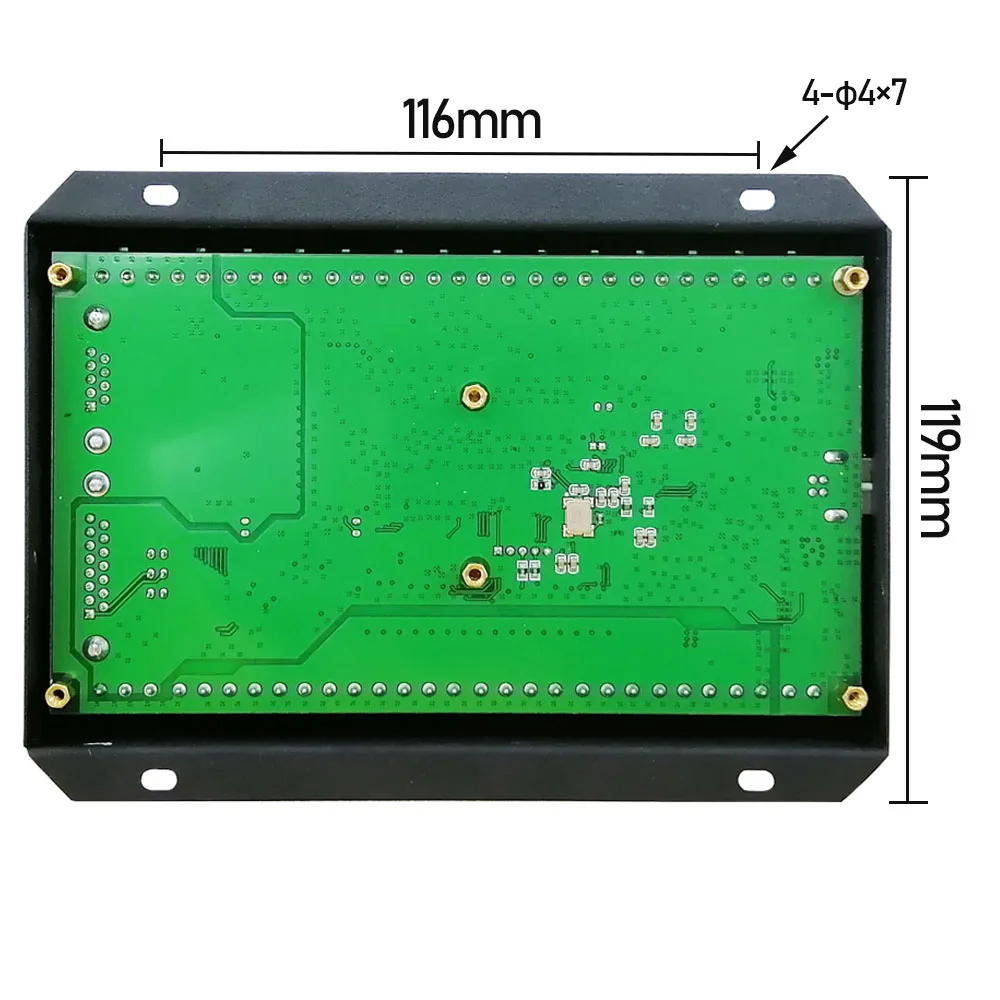

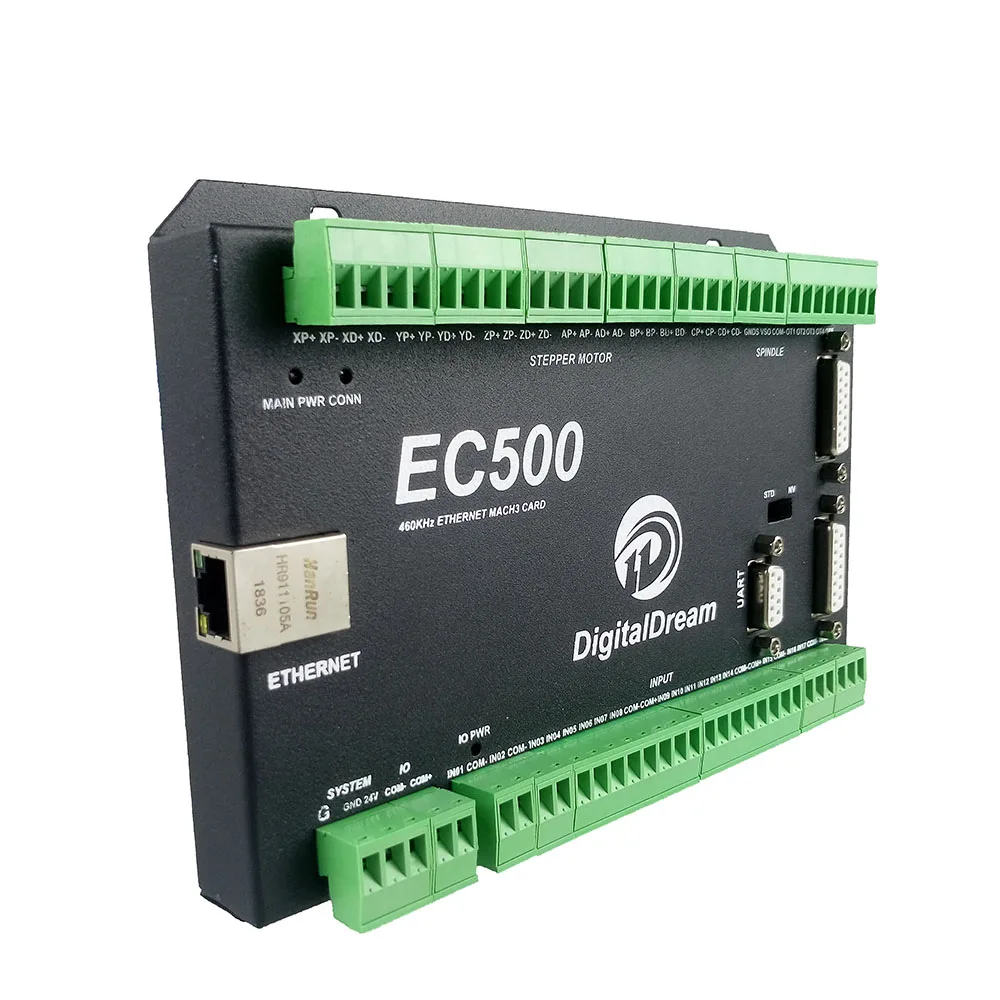

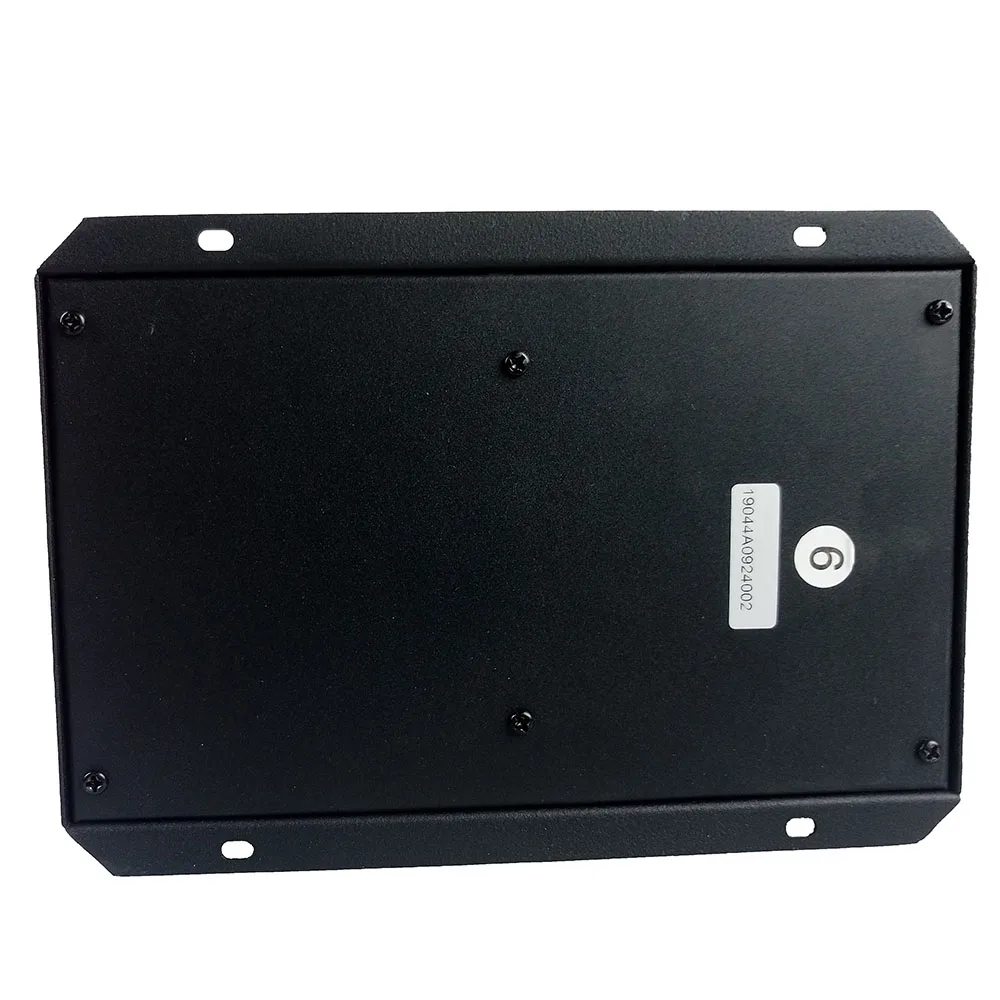

Контроллер движения EC500 имеет герметичную конструкцию корпуса, есть 4 монтажных отверстия вокруг
Контроллер. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в шкаф
Блок питания контроллера EC500

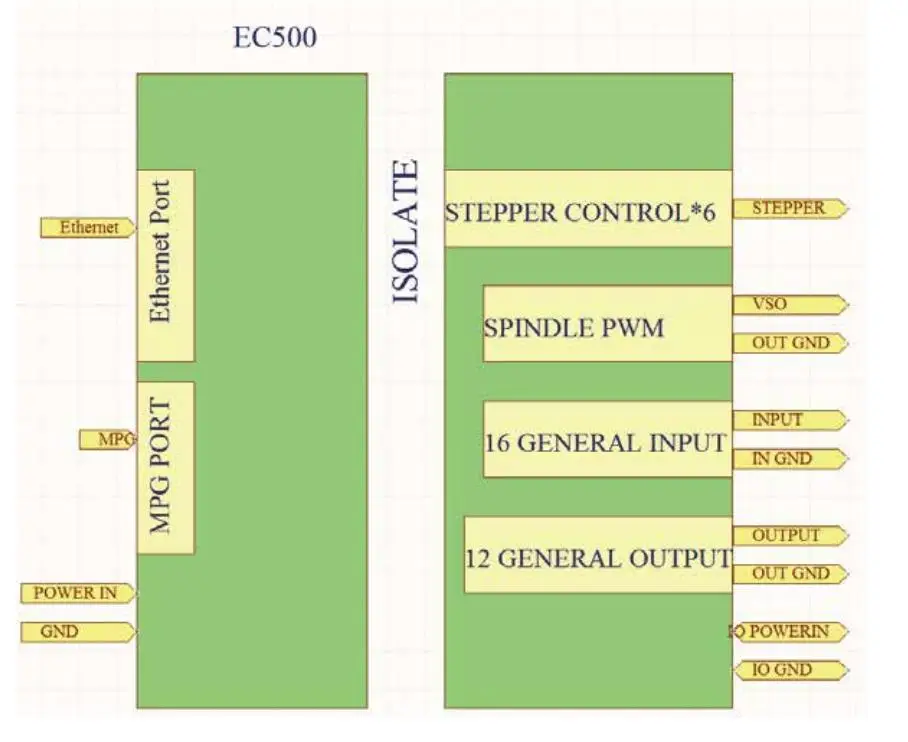

Решение питания в области промышленной автоматизации всегда очень сложно, есть много GND, теперь мы описываем структуру силовой структуры, как показано ниже:
Вход источника питания и порт Ethernet совместно используют общий GND, шаговый модуль управления, модуль ввода и вывода, модуль управления шпинделя и порт MPG совместно используют общий GND, между двумя секциями есть фотоэлектрическая изоляция. Внутри платы есть GND как обычный-нет необходимости подключать внешний источник питания.

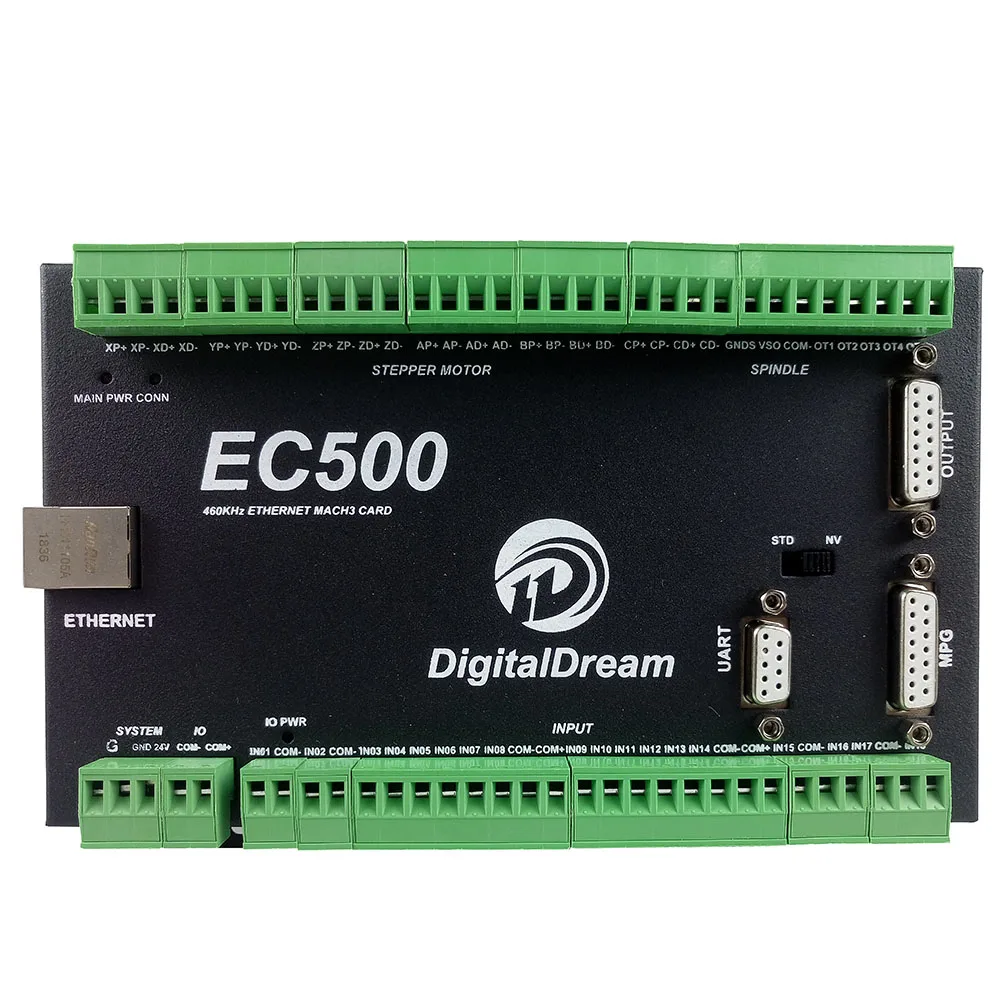

Описание проводов и портов

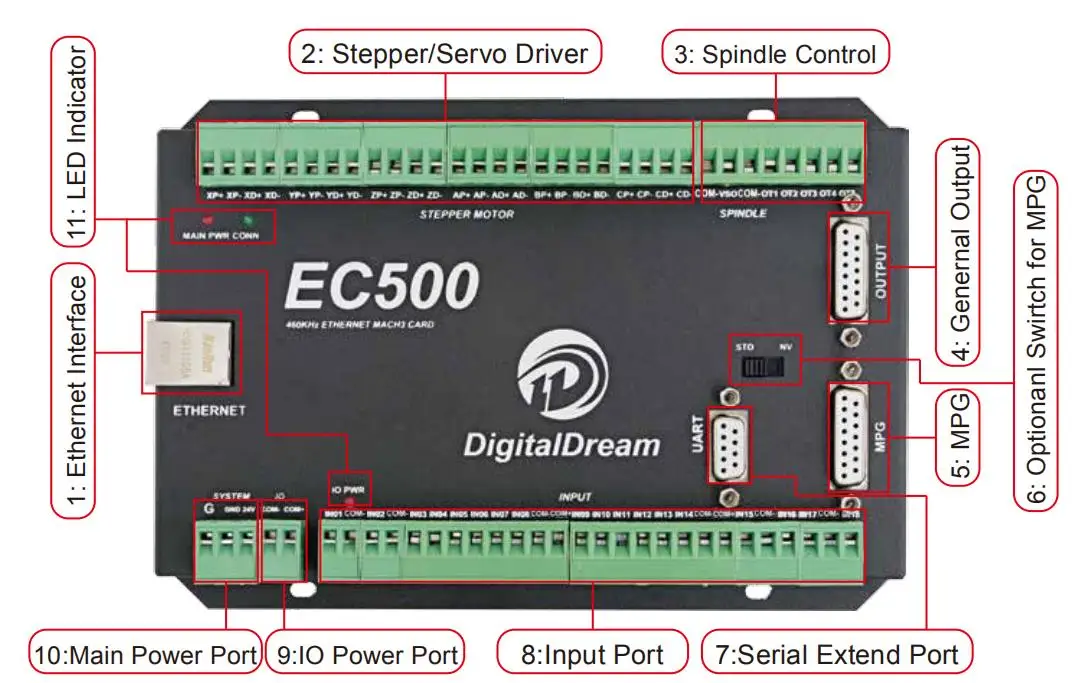

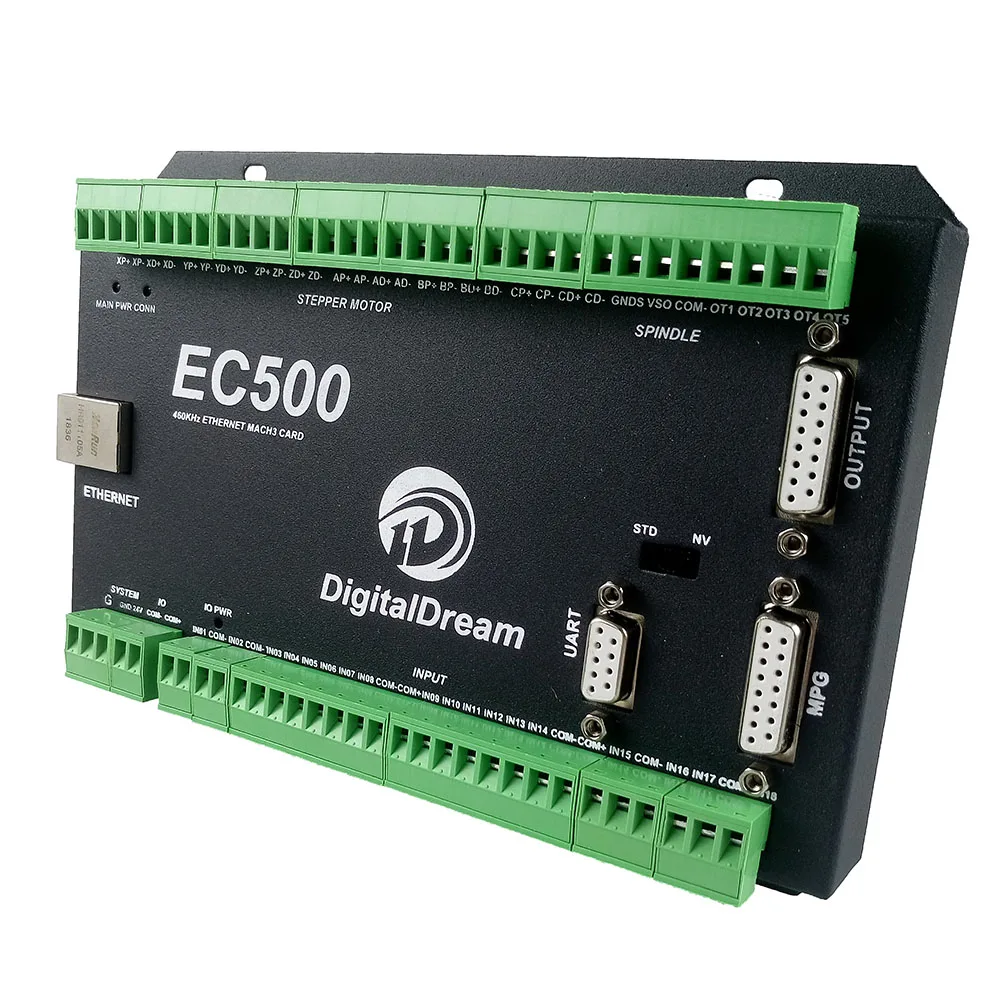

На следующем рисунке показаны основные соединения нашего устройства. Мы будем описывать один за другим на следующих страницах. Вот:
1: интерфейс связи Ethernet к ПК

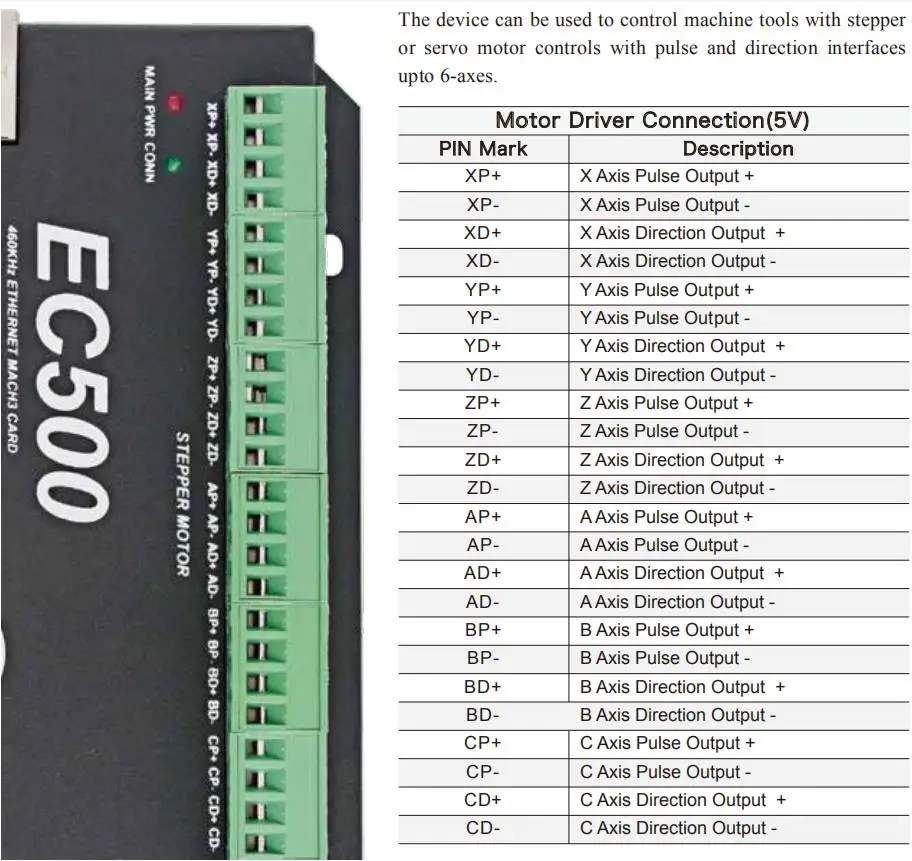

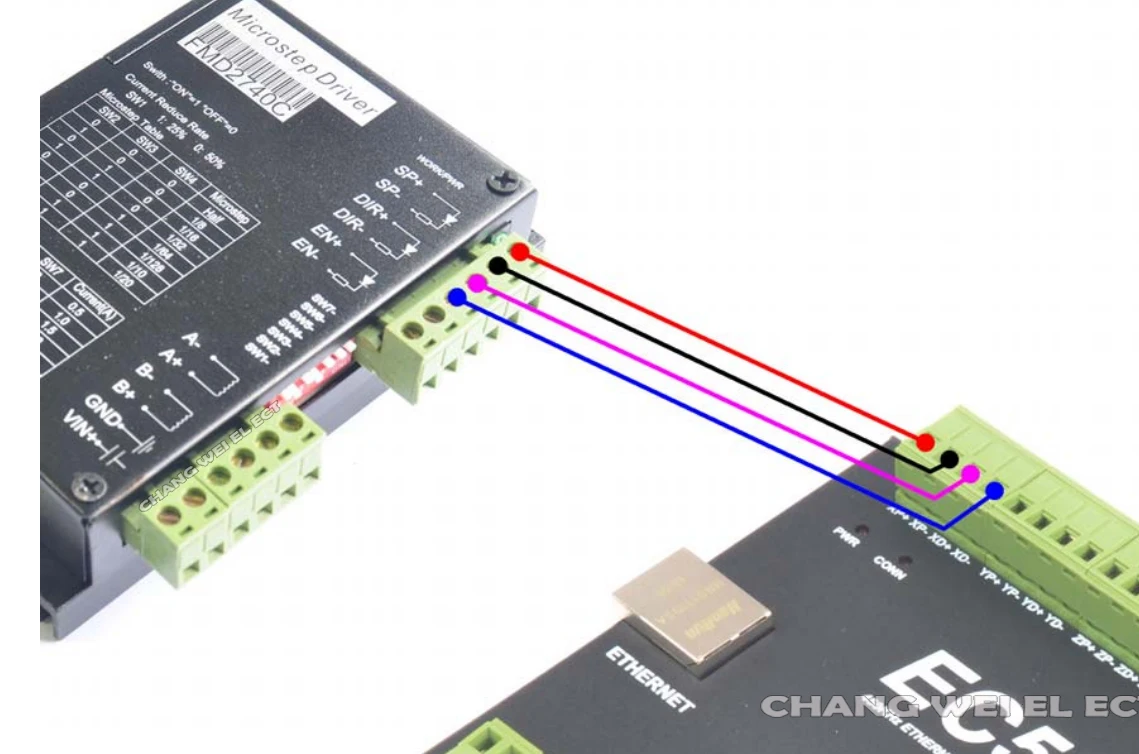

2: шаговый/Серводвигатель Соединительный порт

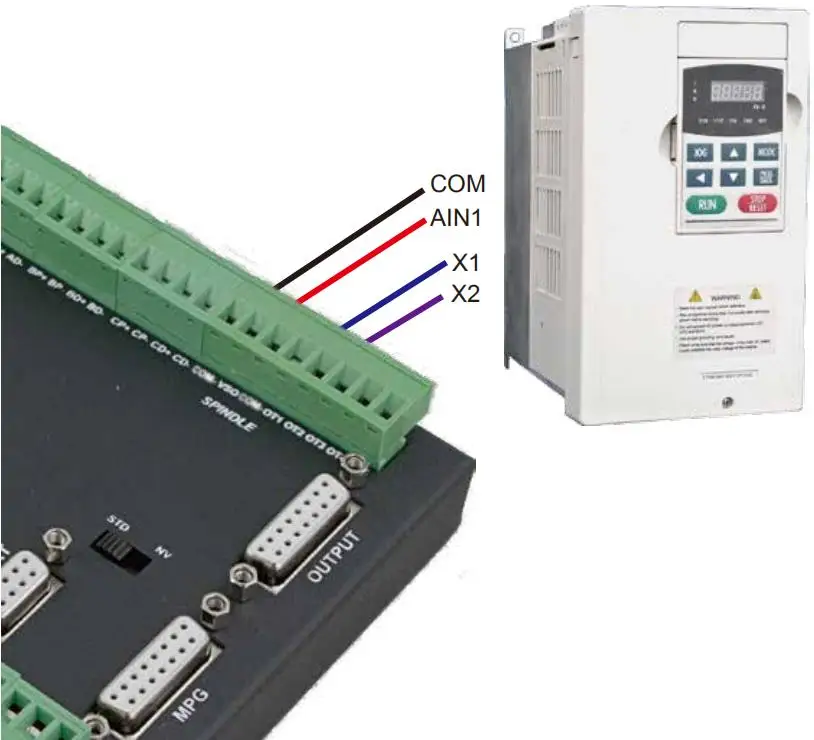

3: выходной порт управления шпинделя

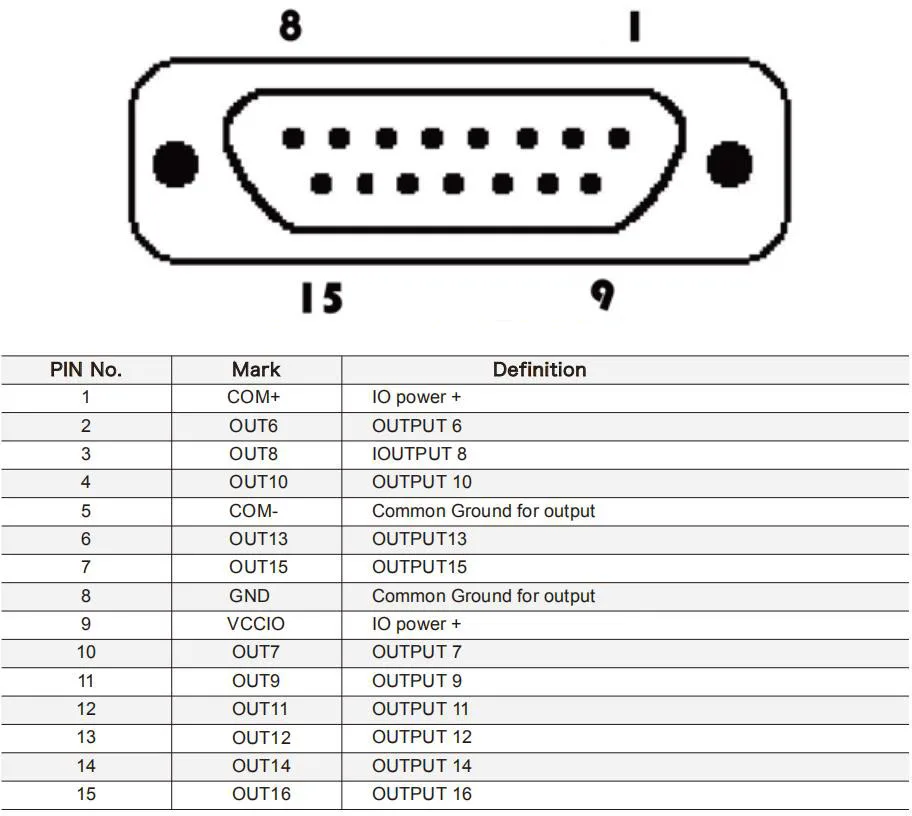

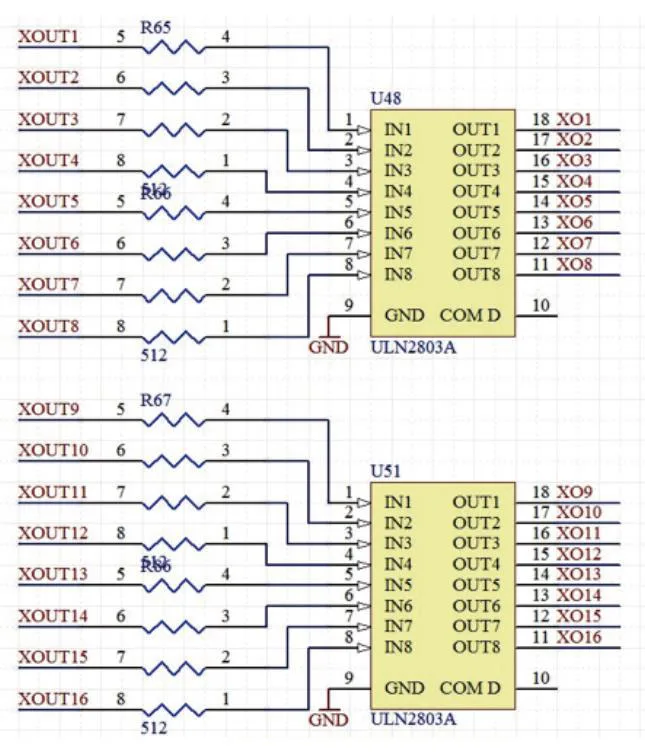

4 : Gerneral выходной интерфейс
6: функциональный переключатель для MPG: Стандартный MPG или цифровой Dream MPG
7: последовательный Расширенный порт
8: входной порт: ограничение/дома/зонд и так далее
11: светодиодный индикатор питания и связи
Интерфейс связи Ethernet к ПК
Для настройки сети на стороне компьютера есть два способа для нашего устройства:
1) Настройка с прямым подключением к Сетевой карте LAN;
2) Настройка с подключением через переключатель/маршрутизатор
Установка с прямым подключением к Сетевой карте LAN.
Сначала Подключите контроллер EC500 к ПК с помощью кабеля ethernet.

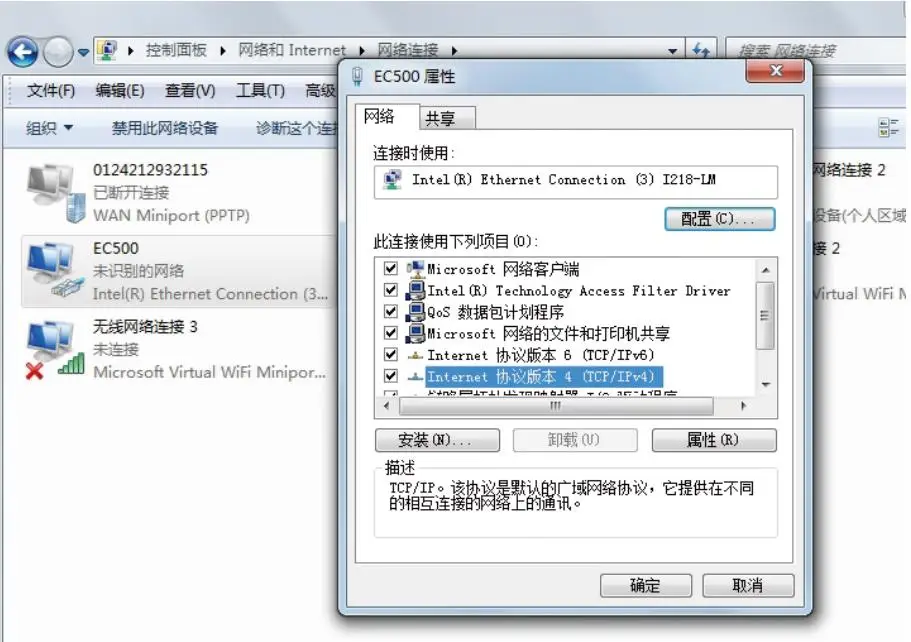

Для установки соединения с прямым подключением кабеля нажмите на имя подключения и на всплывающее окно
В окне нажмите кнопку «Свойства». Обратите внимание, что для этого действия, чтобы работать, пользователь должен иметь менеджера
Права аккаунта inWindows. Панель управления-> Сеть и Интернет-> Сетевые соединения.
