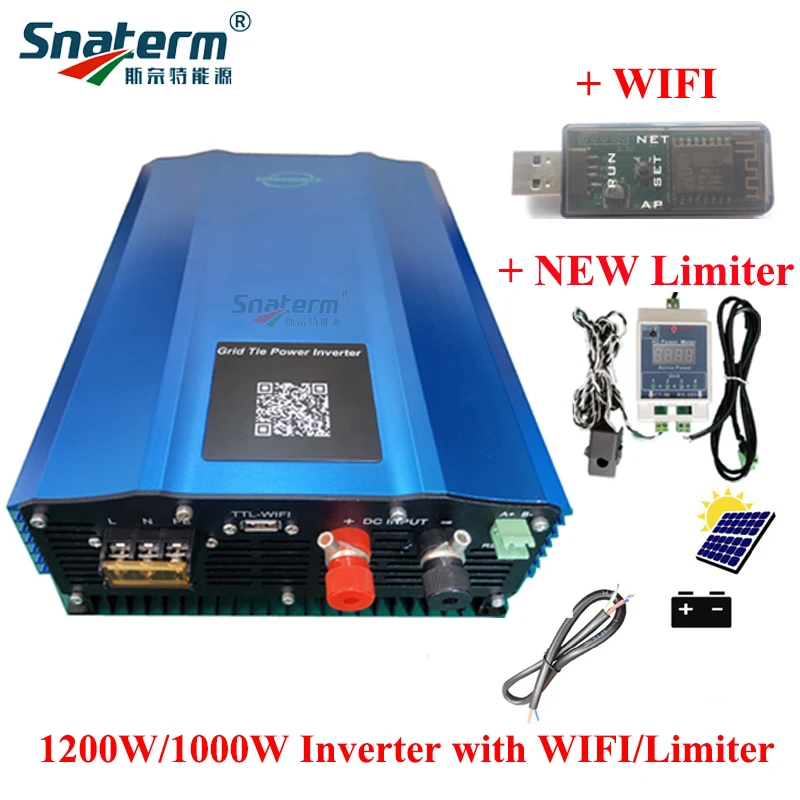

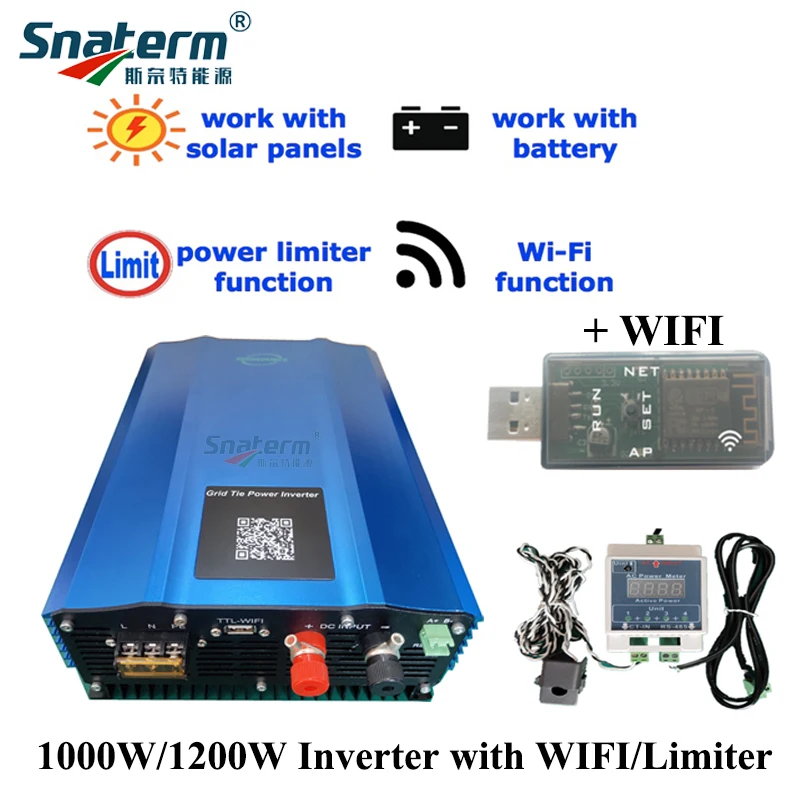

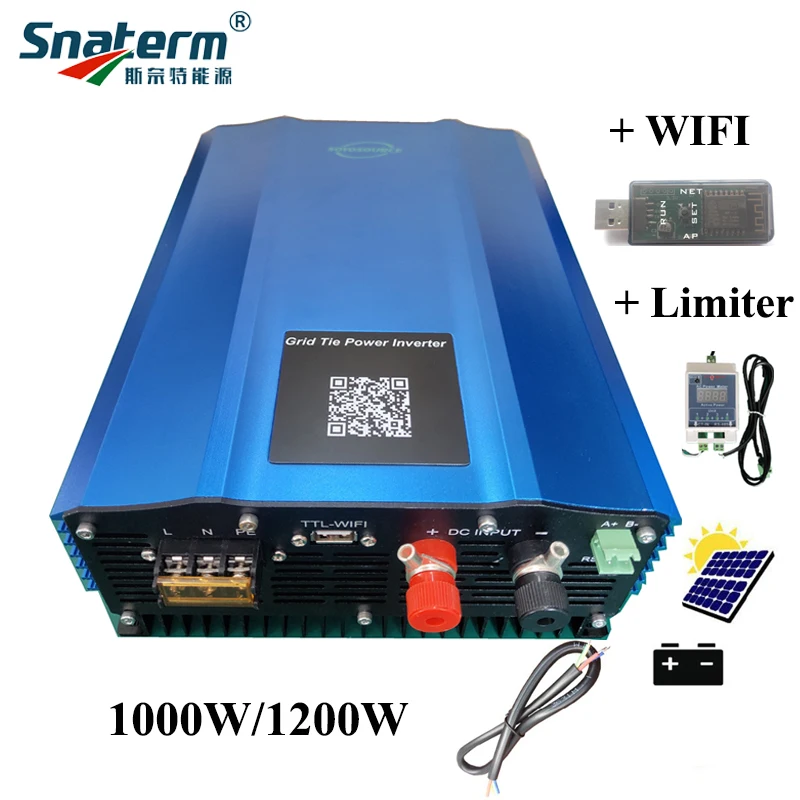

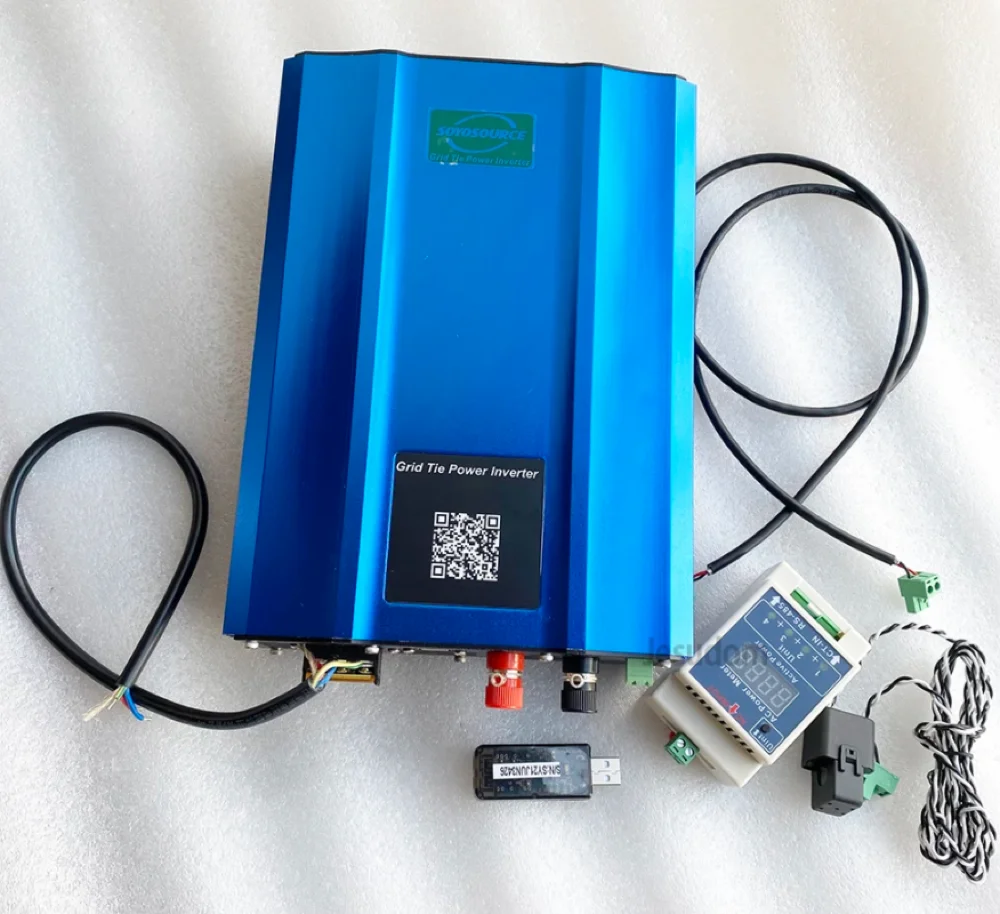

Обновленный Wi-Fi GTN-1000W 1200 Вт Солнечный сетевой Инвертор постоянного тока 24 В 36 в 48 в 96 в к AC110V AC220V с ограничителем WIFI NET/AP Mode





Солнечный grid-tie Инвертор, 5 видов входного напряжения постоянного тока спецификации могут быть выбраны:1 PV-voc Диапазон напряжения: 26V ~ 45V или 24v батарея2 PV-voc Диапазон напряжения: 40V-60V или 36v батарея3 PV-voc Диапазон напряжения: аккумулятор 55V-90V или 48v4 PV-voc Диапазон напряжения: 85-130V или 72V батарея5 PV-voc Диапазон напряжения: 120V-180V или 96v батарея.Для 1200 Вт MPPT солнечный grid-tie Инвертор, 3 вида входного напряжения постоянного тока спецификации могут быть выбраны:1 PV-voc Диапазон напряжения: 55V ~ 90V или 48V батарея2 PV-voc Диапазон напряжения: 80V-125V или 72V батарея.3 PV-voc Диапазон напряжения: 120V-180V или 96v батарея.
1000 Вт/12000 Вт Солнечный Grid-tie Инвертор Таблица параметров:
МодельДля 1000 Вт
GTN-100024
GTN-100036
GTN-100048
GTN-100072
GTN-100096
МодельДля 2000 Вт
Нет
Нет
GTN-120048
GTN-120072
GTN-120096
РекомендуетсяДиапазон мощности PV модуля (Вт)
200 Вт-1100 Вт (для инвертора 1000 Вт)И менее 1300 Вт (для инвертора 1200 Вт)
Постоянный токВходной номер ответвления
1.
PVВходное напряжение без нагрузки Voc(V)
26 в-45 в
39V-62V
55 в-90 в
85 В-130 в
120-180 в
MPPTДиапазон отслеживания (V)
21 ~ 31 В
32 ~ 45 в
44 ~ 70 в
65 В ~ 100 в
90 ~ 135 в
БатареяНапряжение подходит для подключения
24 В
36 В
48В/60В
72 в
96 в
БатареяДиапазон пускового напряжения (В)
24-31 В
35-45 в
47-70 в
70-100 в
94-120 в
БатареяВыключение низкого напряжения может быть установлен диапазон (V)
21-30 в
33-44 в
44-69 в
66-98 в
88-118 в
МаксимумВходной защитный ток (A)
40А
30A
25А
20А
15а
Переменный токПараметры выхода:
НоминальнаяВыходная мощность переменного тока
1000 Вт/1200 Вт
БатареяРежим постоянной мощности (Вт)
90 Вт-650 Вт
90 Вт-700 Вт
90 Вт-750 Вт
90 Вт-800 Вт
БатареяОграничительный режим Максимальная выходная мощность
700 Вт
800 Вт
800 Вт
850 Вт
МаксимумЭффективность инвертора
88%
89%
90%
91%
91%
МаксимумТок переменного тока
10A/5A
Переменный токНапряжение (В)
120V/230V
Переменный токДиапазон напряжения
90 ~ 140V/180-260VAC
Переменный токЧастота (Гц)
50 Гц/60 Гц
Переменный токДиапазон частот (гц)
48 ~ 62 Гц
Прочие электрические свойства
MPPTЭффективность отслеживания
> 99%
ВыходКоэффициент мощности
> 0,98
НочьЭнергопотребление в режиме ожидания
<3 Вт
ВыходОбщий коэффициент гармонического искажения тока
<5%
ОстровЗащита эффекта
VAC;FAC
РаботаИндикация состояния
Без ЖК-дисплея (китайский/английскийДисплей можно настроить),WIFI монитор
ЗащитаФункция
Перенапряжение постоянного тока/перегрузки по токуЧастота/Защита от перегрева
СвязьМетод
RS485 + датчик ограничителя = сеткаИнвертор с ограничителем
МашинаРазмер/посылка (Д * Ш * В) мм
305*190*110 мм/402*260*170 мм
БруттоВес
4,5 кг

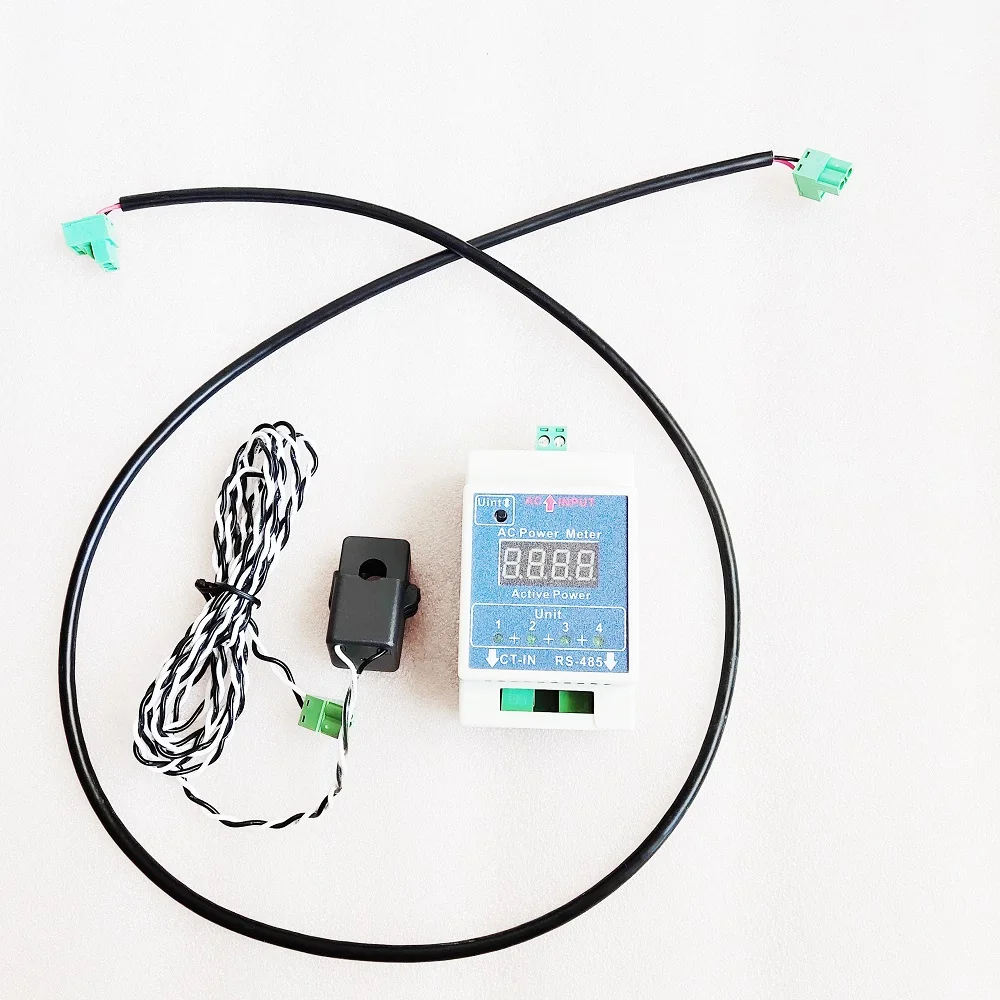

Как подключить датчик?
1. Привнесите кабель RS485 счетчика мощности переменного тока в порт 485 инвертора.
2. Подключите Соединительный терминал передаваемого датчика тока в порт коллектора "CT-IN" (no +-)
3. Подключите порт источника питания переменного тока "AC-IN" коллектора к тому же источнику питания переменного тока для нагрузки. После подключения светильник будет поднят.
4. В инверторном ЖК-дисплее введите «соединение аккумуляторной сетки», через набор {Bat AutoLimit grid}
5. Сначала Подключите инвертор к сети переменного тока, затем подключите аккумулятор, инвертор автоматически выводит ту же мощность, что и мощность, обнаруженная коллектором. Таким образом, инвертор не будет иметь избыточного электричества для отправки в сетку (т. Е. Функция автоматического ограничителя)
6. Один измерительный прибор может подключить 10 блок сетки галстук инвертор

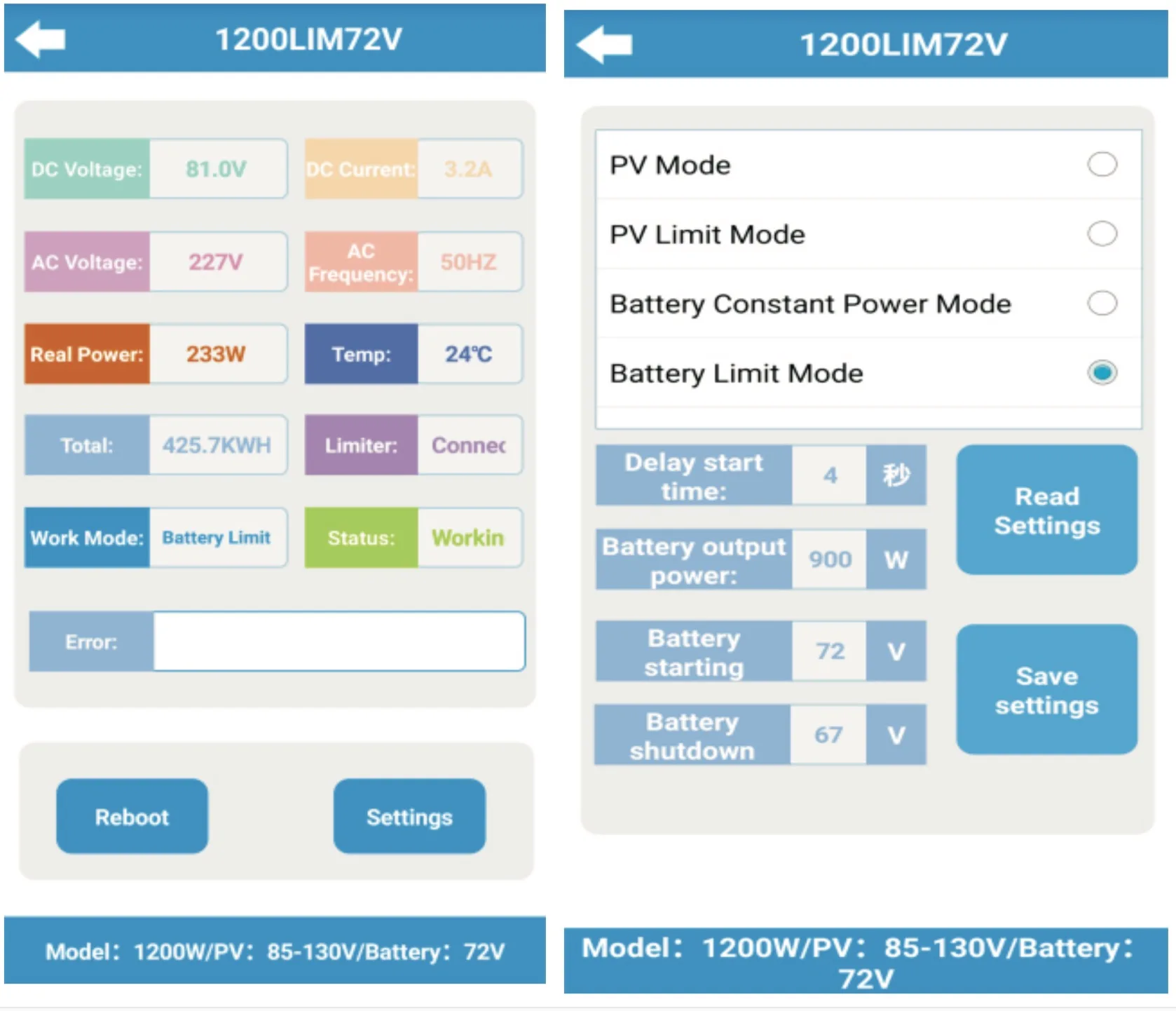

Есть 4 вида режима:

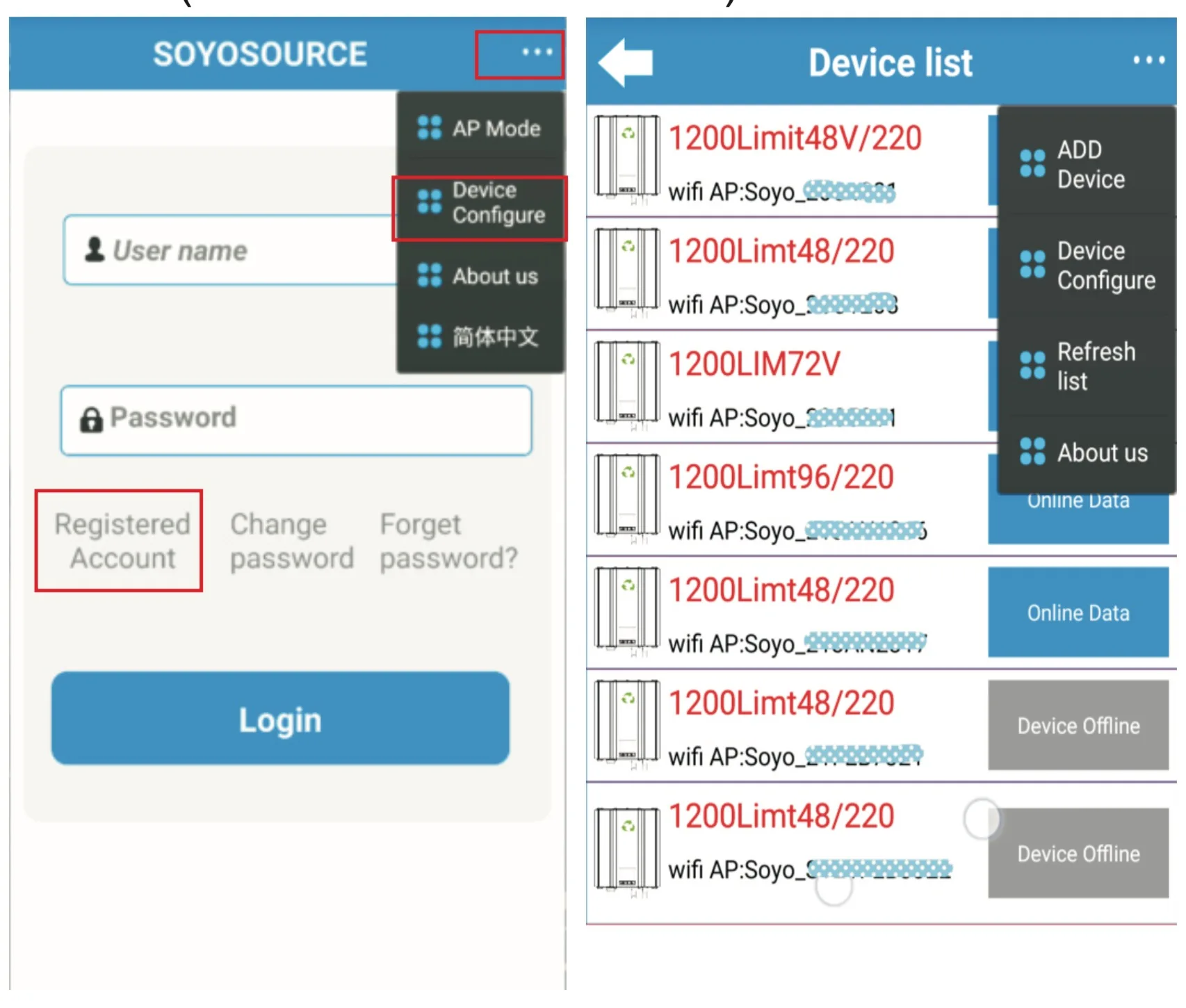

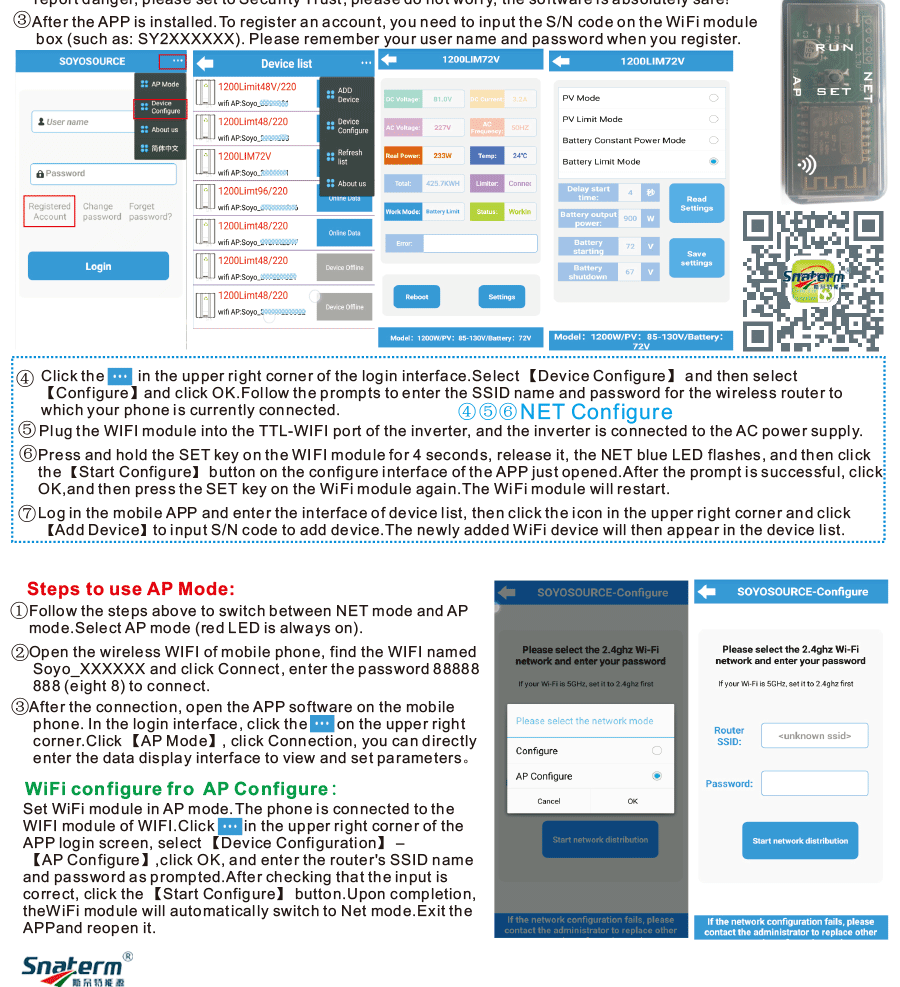

Режим PV/режим ограничения PV/режим постоянной мощности батареи/режим ограничения заряда батареи, пользователь может установить его на телефоне, как показано ниже ..
