Электрический блок, DC9V-24V градусов, встраиваемый Инфракрасный потолочный датчик движения, датчик движения, режим вывода, RS485, передача данных

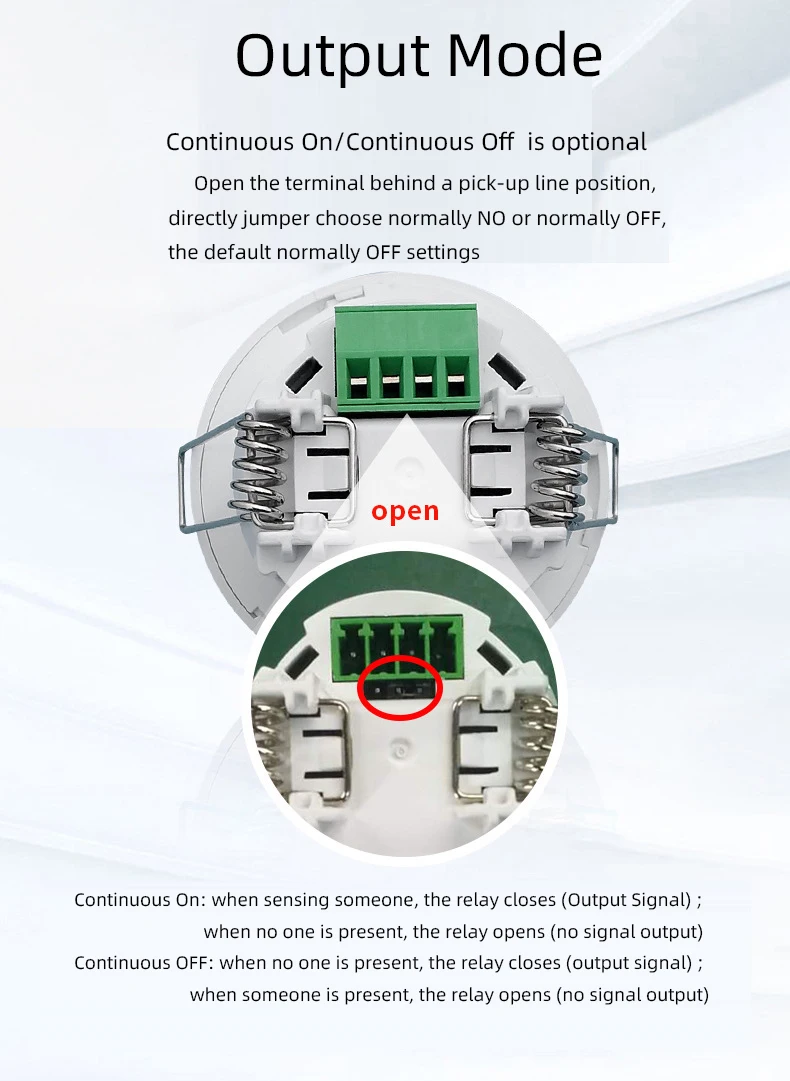

Непрерывное включение/Непрерывное выключение не является обязательным

Откройте клемму за позицией пикапа,Непосредственно перемычку выбирайте, как правило, нет или обычно выключайте,Настройки обычно выключены по умолчанию

Непрерывное включение: при обнаружении кого-то реле замыкается (выходной сигнал);

Когда никого нет, реле открывается (без выхода сигнала) непрерывно выключается: когда никого нет, реле закрывается (выходной сигнал);

Когда кто-то присутствует, реле открывается (без выхода сигнала)

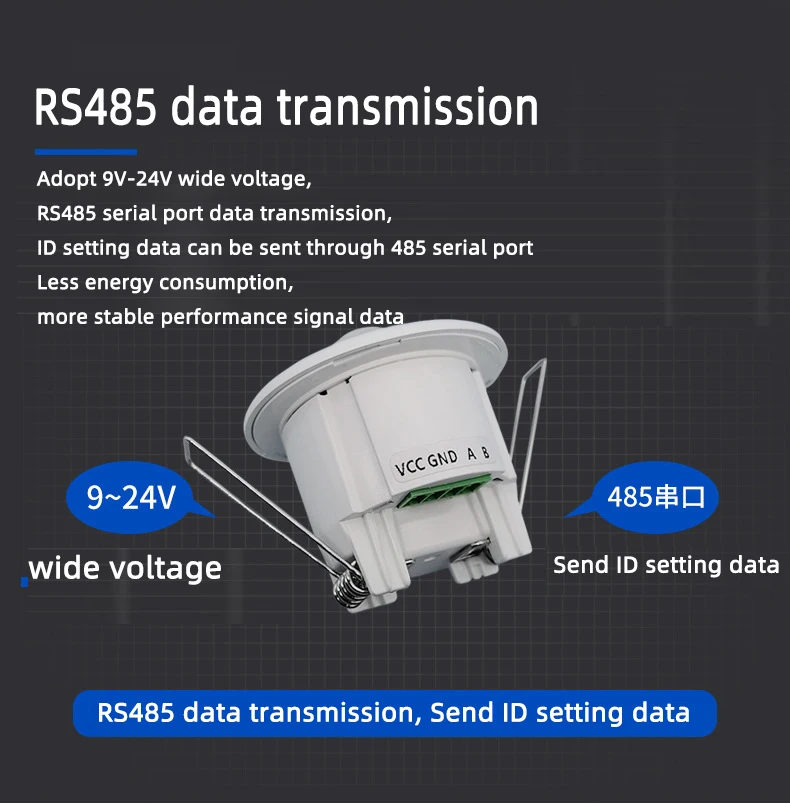

Передача данных RS485

Принять широкое напряжение 9-24 В, передача данных через последовательный порт RS485, данные настройки ID могут быть отправлены через последовательный порт 485

Меньшее потребление энергии, более стабильная производительность данных сигнала

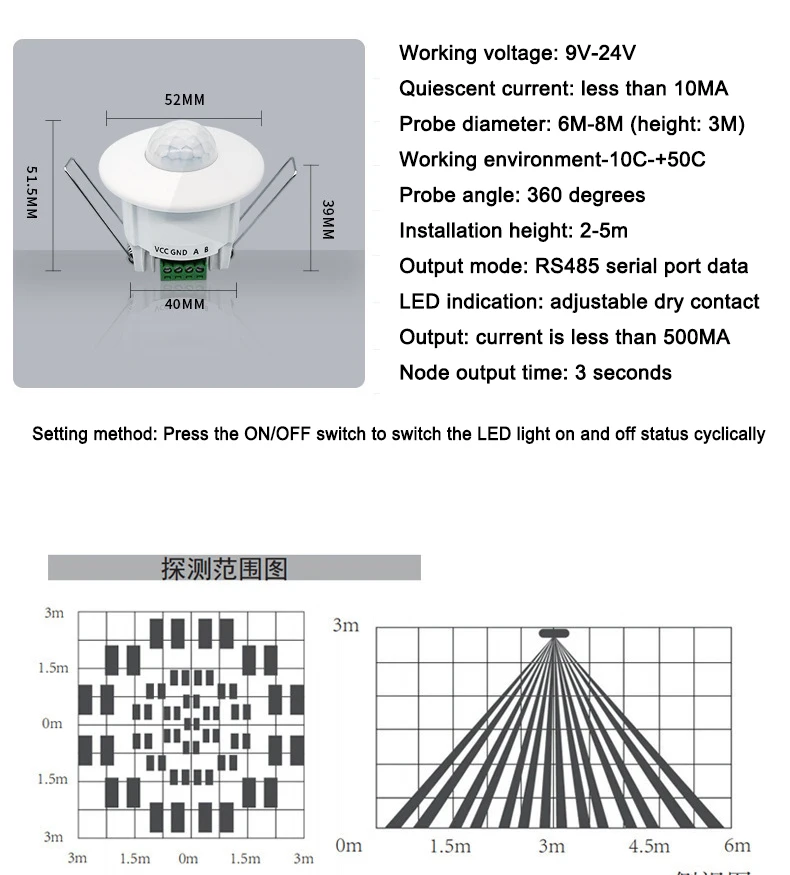

Рабочее напряжение: 9 В-24 В

Статический ток: менее 10 мА

Диаметр зонда: 6-8 м (высота: 3 м)

Рабочий ENVIRONMENT-10C-+ 50C

Угол зонда: 360 градусов

Высота установки: 2-5 м

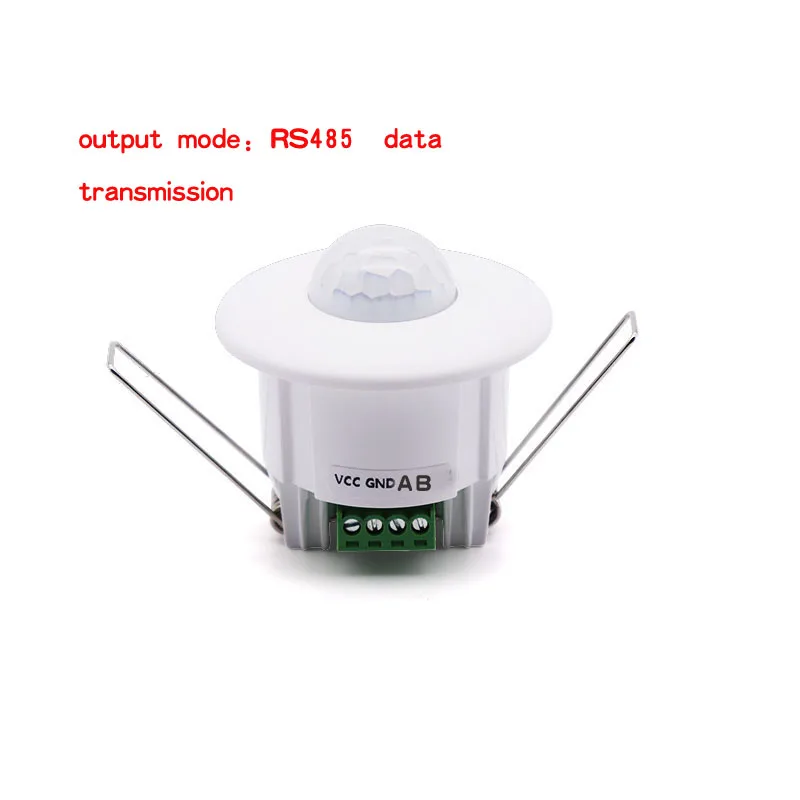

Режим вывода: передача данных RS485

Светодиодная индикация: регулируемый сухой контакт

Выход: ток менее 500 мА

Время выхода узла: 3 секунды

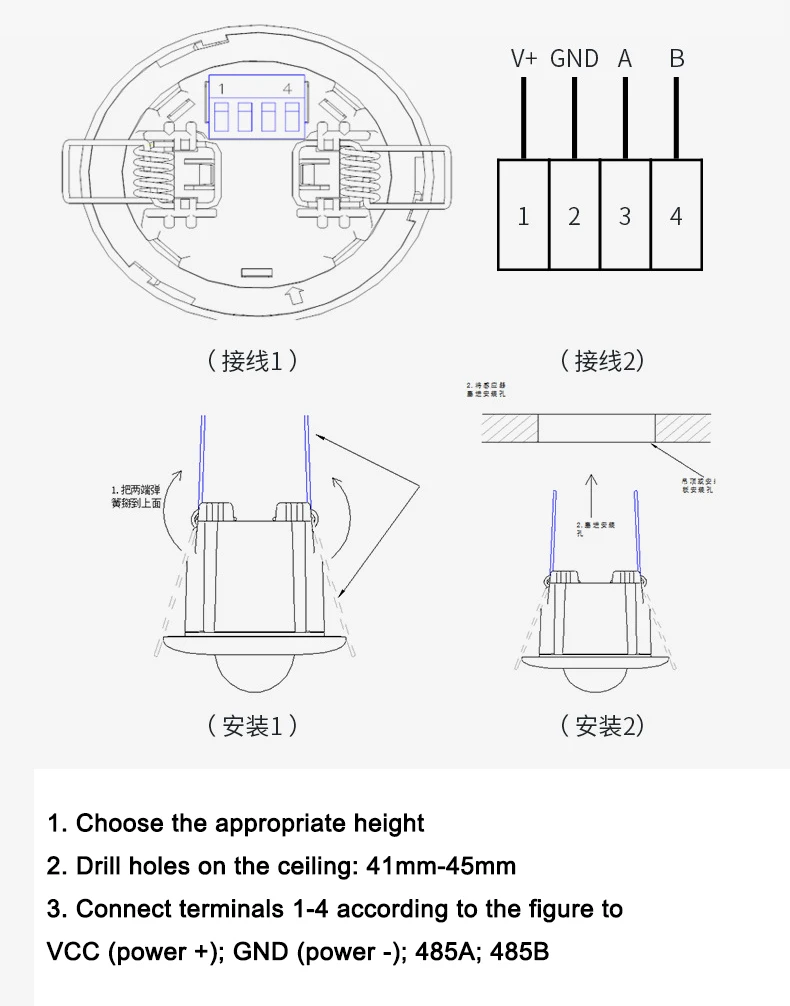

1. Выберите подходящую высоту

2. Отверстие в потолке: 41-45 мм

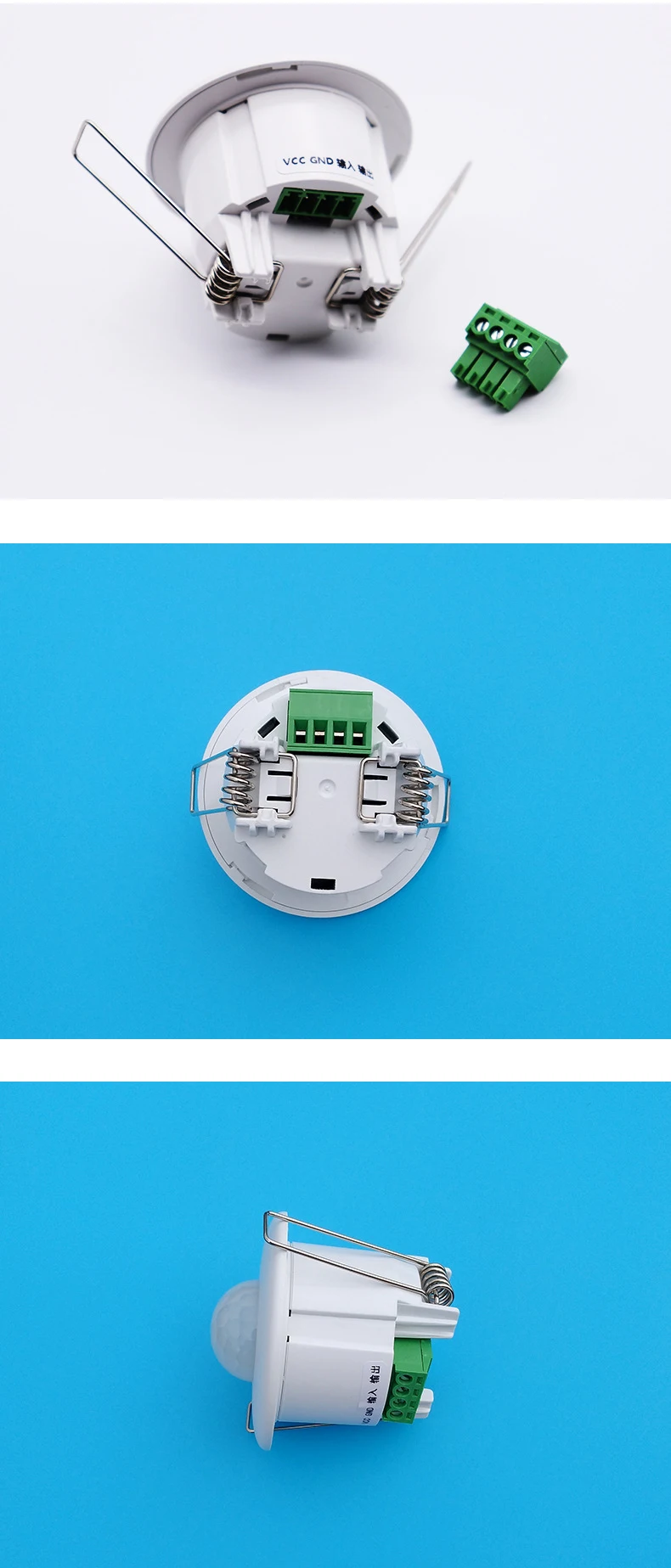

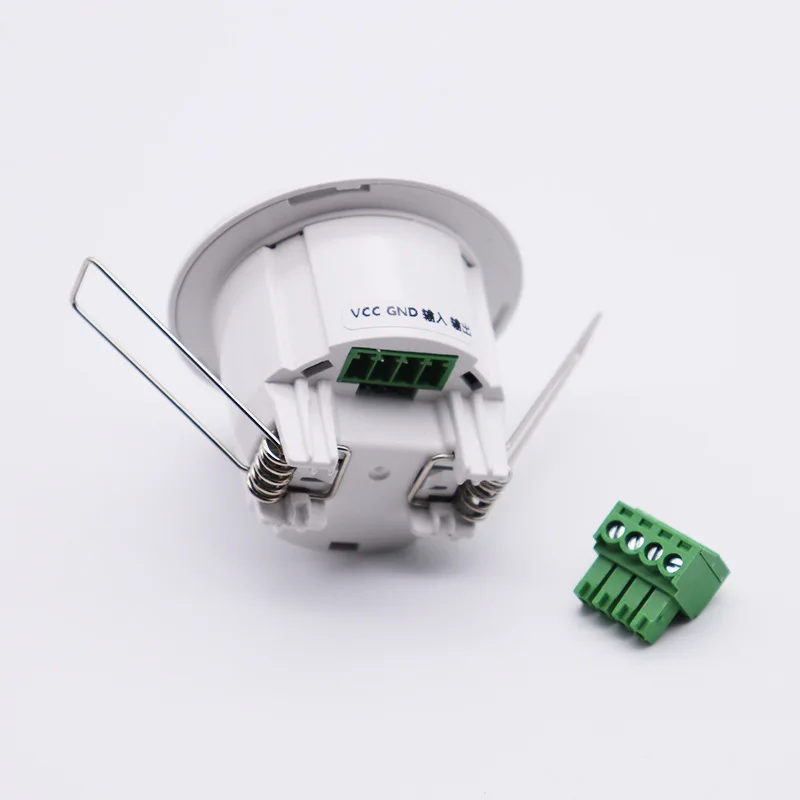

3. Подключите VCC (питание +) ; GND (питание-) ;

Контактный вход; Контактный выход, как показано на рис. 1-4
