Улучшенный полупроводниковый анализатор пикового электронного дизайна DCA75 - Atlas DCA Pro

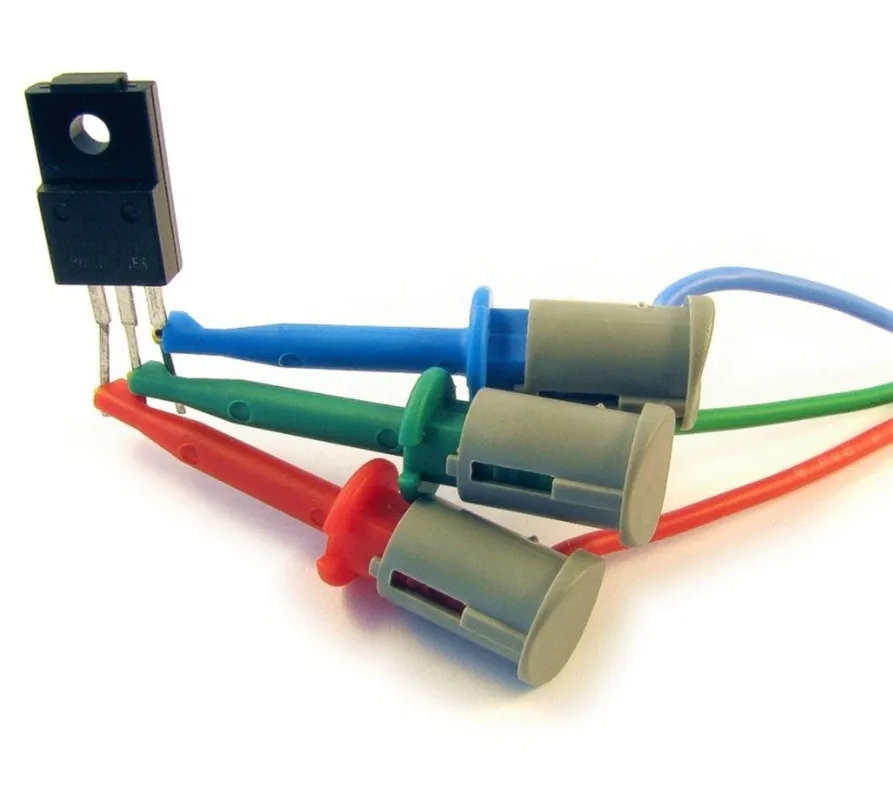

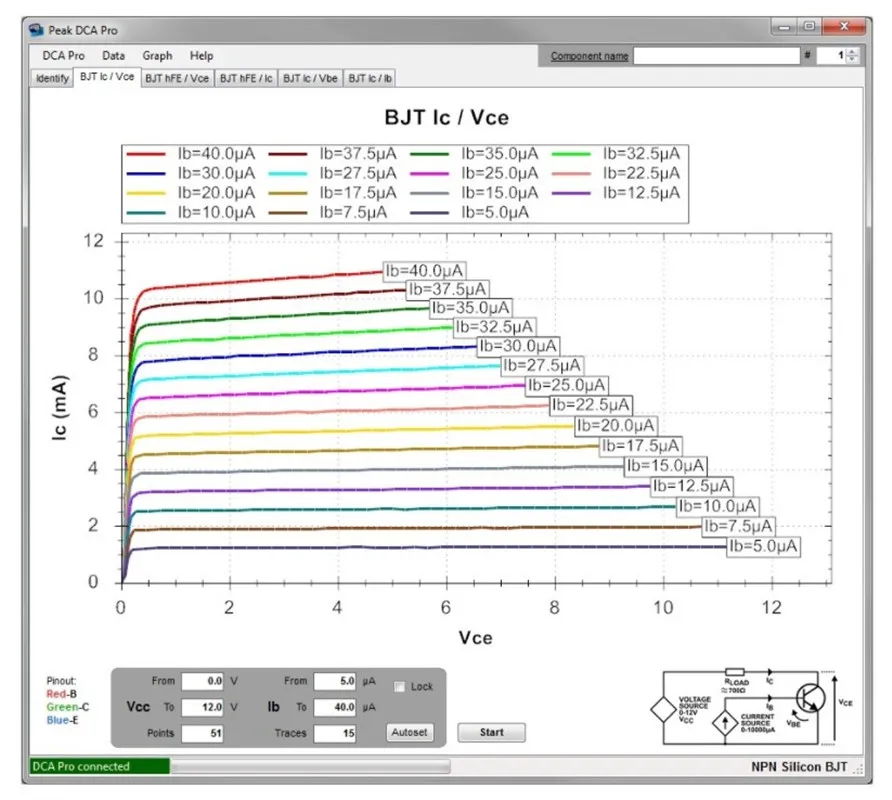

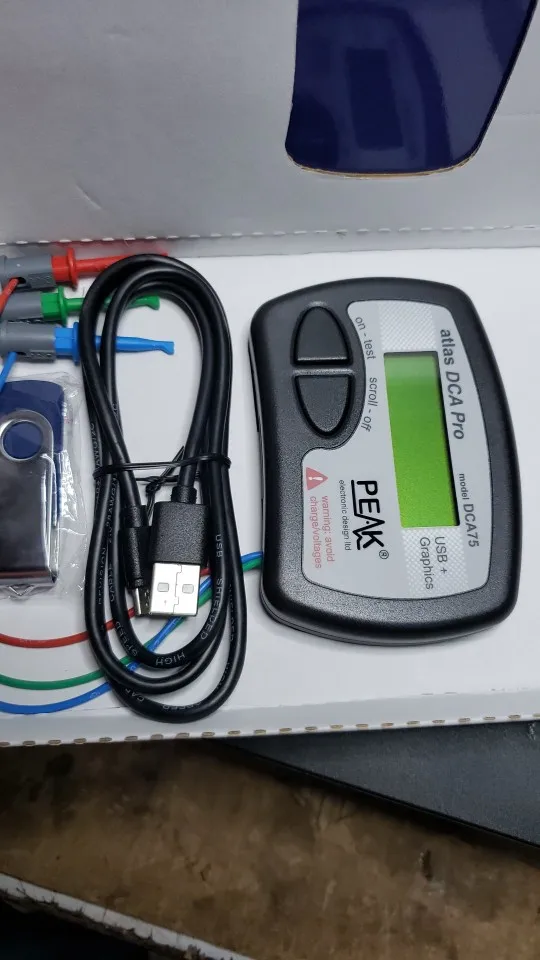

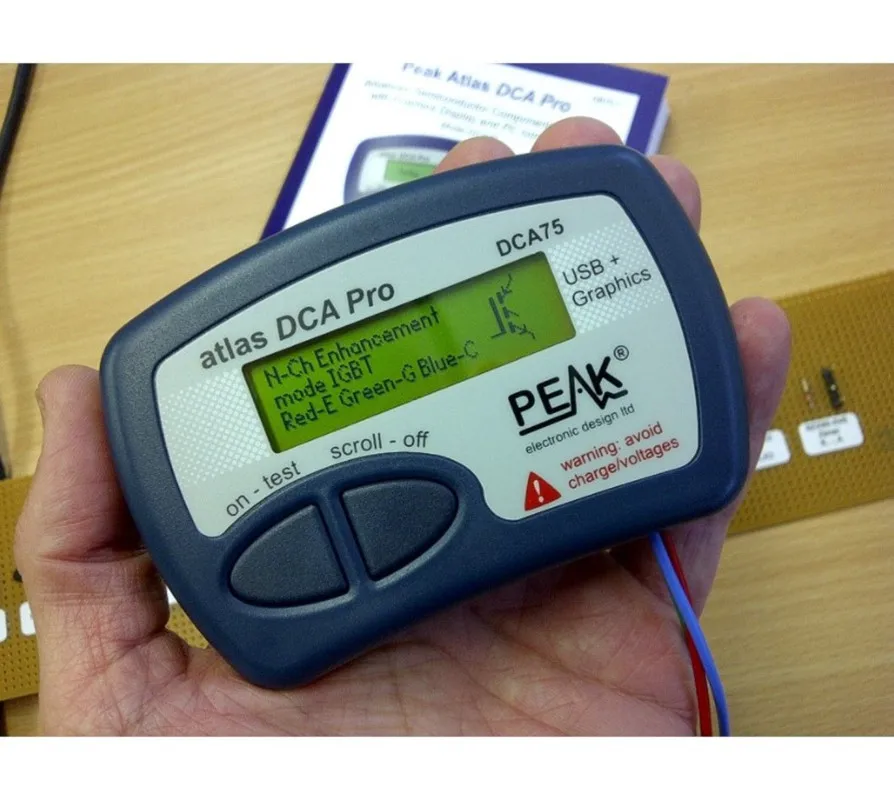

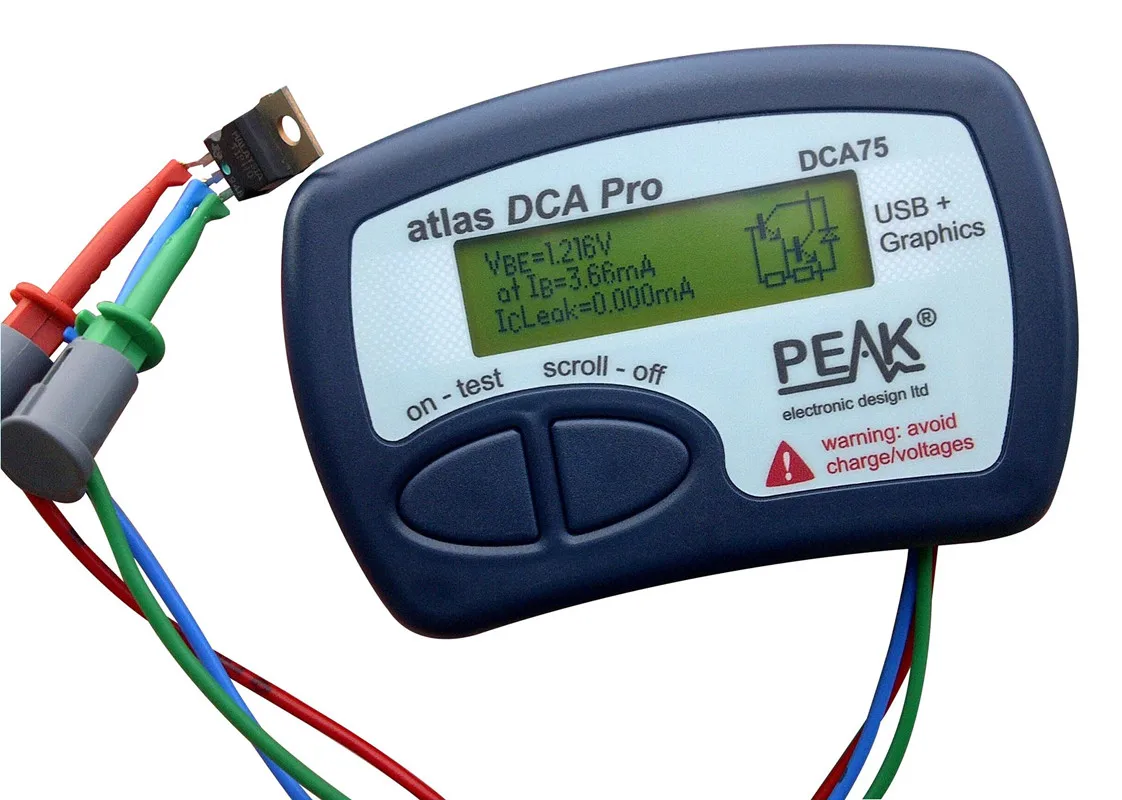

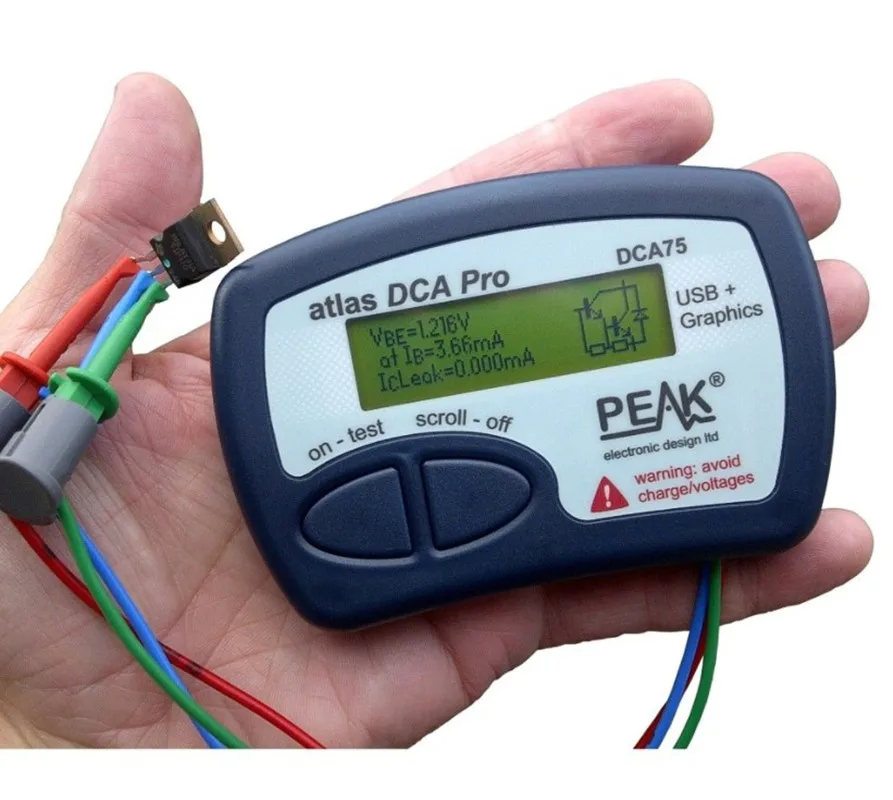

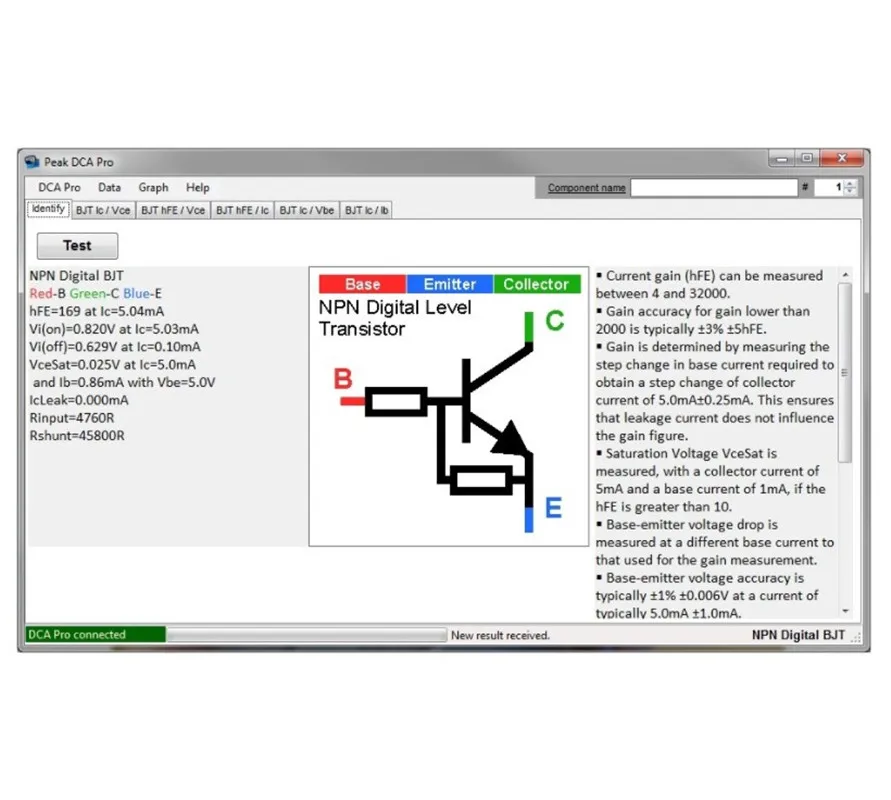

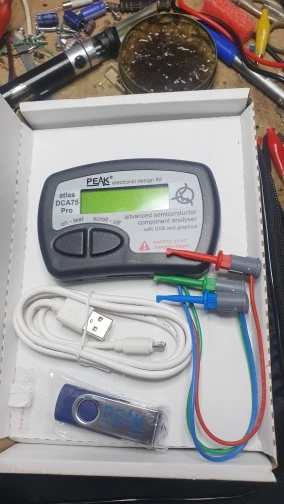

DCA75 - Atlas DCA Pro усовершенствованный полупроводниковый анализатор информация:DCA75-отличный инструмент для идентификации и тестирования широкого спектра полупроводниковых компонентов. Просто Соедините в любом случае! DCA75 будет выполнять следующее:Тип компонента дисплея (например, МОП-транзистор N-CH, транзистор Дарлингтона и т. д.).Распиновка компонентов дисплея (например, слив, источник, ворота и т. д.).Отображение подробного измерения параметров.Кривые характеристик участка на вашем ПК. (Windows 10, 8, 7, XP)Особенности:Встроенный графический дисплей (без подсветки) для отображения детальной схемы тестируемого компонента, а также данных распиновки и измерений.Подключение через USB для отслеживания кривых, сохранения/извлечения данных и сопоставления устройств на вашем Windows®ПК (Windows 10, 8, 7, XP).Одна внутренняя Щелочная ячейка AAA для автономной работы.Включает:DCA75 полупроводниковый компонентный анализатор.Программное обеспечение для ПК на USB-накопителе для Windows 10, 8, 7, XP.Кабель Micro USB.Встроенные универсальные зонды с крючками премиум-класса.Щелочная батарея AAA.Технические характеристикиОбщие характеристики:Тестовый ток (в короткое замыкание): ± 12 мА (стандартный)Испытательное напряжение (В разомкнутой цепи): ± 12 В (стандартное)Поддержка компонентовБиполярные транзисторы (NPN/PNP inc Silicon/Germanium)Транзисторы Дарлингтона (NPN/PNP)Мосфеты с режимами улучшения (N-Ch и P-Ch)Мосфеты в режиме истощения (N-Ch и P-Ch)Распределительные FETs (N-Ch и P-Ch). Симметричные и Асимметричные типы.Улучшение IGBTs (N-Ch и P-Ch).Диоды и диодные сети (2 и 3 типа выводов).Диоды Zener (около 9 в).Регуляторы напряжения (примерно до 8 в).Светодиоды и двухцветные светодиоды (2 вывода и 3 типа вывода).Малочувствительные триавы и Тиристоры (триггер и удержание <10 мА)ИзмеренияУсиление тока BJT (hFE).Базовое напряжение излучателя BJT (Vbe).Ток утечки коллектора BJT.Пороговое напряжение затвора MOSFET ВКЛ и ВЫКЛ.Трандуктивность полевого МОП-транзистора.Напряжение выключения JFET.Трандуктивность JFET.JFET IDSS (сливной ток для Vgs = 0)IGBT пороговое напряжение включения и выключения затвора.IGBT транспроводность.Регулятор напряжения выходное напряжение.Регулятор напряжения потребляемый ток покоя.Регулятор напряжения, выпадение напряжения.Напряжение стабилизатора.Прямое падение напряжения диода.Связь с ПКРазъем Micro USB (поставляется со стандартным кабелем micro USB).Поддерживает Windows®10, 8, 7 и XP.В настоящее время не поддерживает Linux и Mac напрямую.
