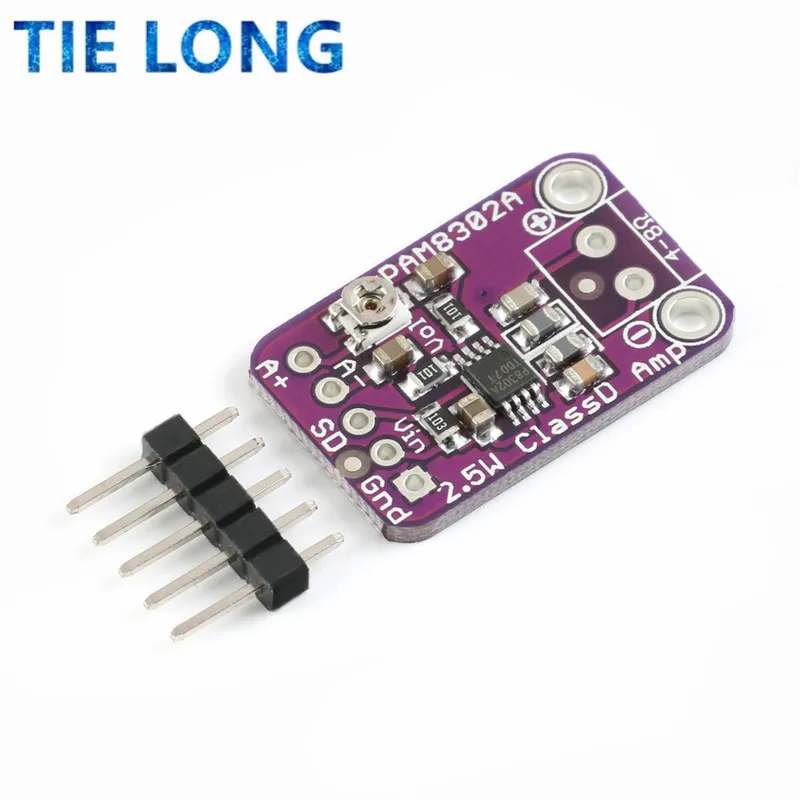

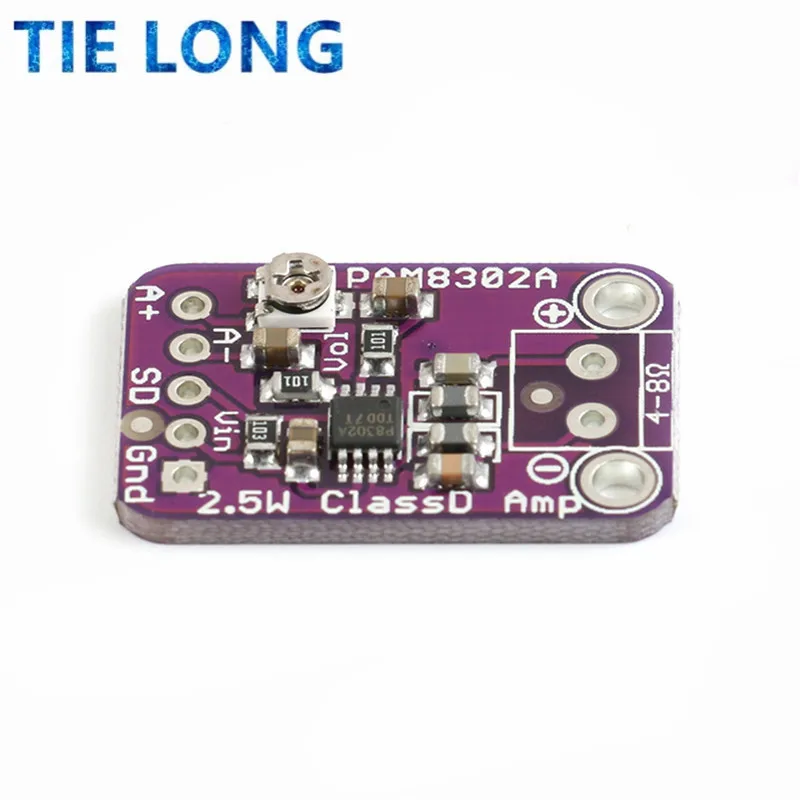

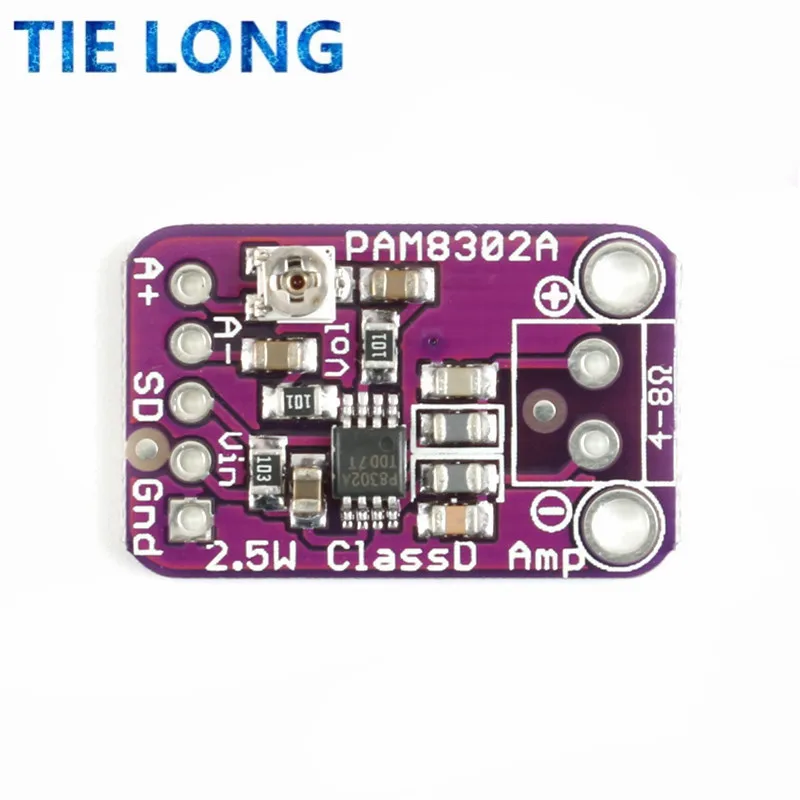

Этот Сверхмаленький моноусилитель удивительно мощный, способный выдавать до 2,5 Вт в динамики с импедансом 4-8 Ом. Внутри миниатюрного чипа находится контроллер класса D, способный работать от 2,0 в-в постоянного тока. Поскольку усилитель класса D, он очень эффективен (более 90% эффективен при вождении динамика мощностью 8 Ом при мощности более полуватта), что делает его идеальным для портативных проектов с питанием от аккумулятора. Он имеет встроенную защиту от тепла и перегрузки по току, но мы едва можем сказать, что он нагрелся. Есть даже кастрюля для регулировки громкости, так что вы можете регулировать громкость на плате вниз от коэффициента усиления по умолчанию 24 дБ. Эта плата является приветствуемым обновлением до базовых Ампер LM386! CJMCU

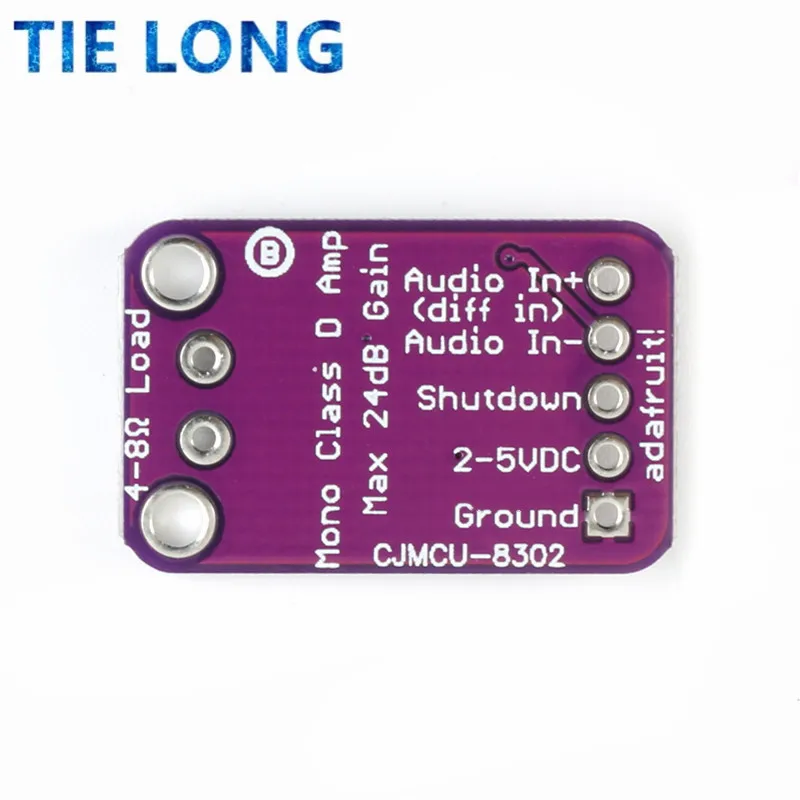

Входы A + и A усилителя проходят через конденсаторы 1,0 мкФ, поэтому они полностью «дифференцированы»-если у вас нет дифференциальных выходов, просто привяжите аудиоконтакт к земле. Выход «Перемычка»-это означает, что выходные контакты подключаются непосредственно к контактам динамика, без подключения к земле. Выход представляет собой высокочастотный ШИМ квадратной волны 250 кГц, который затем «усредняется» катушкой динамика-высокие частоты не слышны. Все вышеуказанное означает, что вы не можете подключить выход к другому усилителю, он должен управлять динамиками напрямую. CJMCU

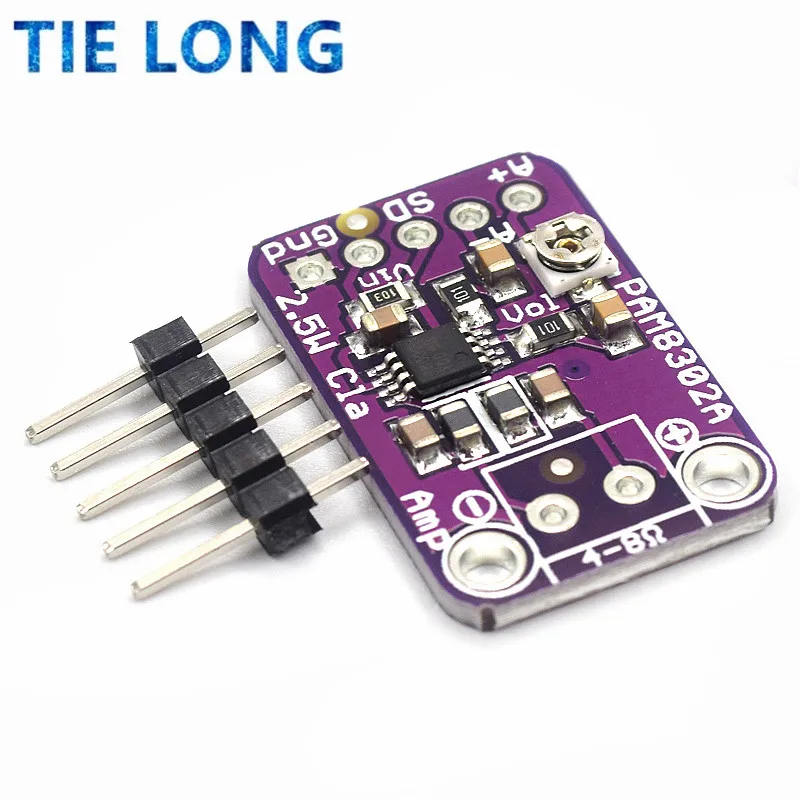

Поставляется с полностью собранной и протестированной секционной платой. Мы также включаем разъем для подключения его к макетной плате и 3,5 мм Винтовые клеммные колодки, чтобы вы могли легко прикрепить/отсоединить динамик. Вы будете готовы к рок через 15 минут! Динамик в комплект не входит, Используйте любой динамик с импедансом 4 Ом или более.
Выходная мощность: 2,5 Вт при 4Ω, 10% THD, 1,5 Вт при 8Ω, 10% THD, с питанием 5,5 В
50 дБ PSRR на 1 кГц
Безфильтрационная конструкция с ферритовыми бусинами + конденсаторами на выходе.
Фиксированное усиление 24 дБ, Встроенный потенциометр обрезки для регулировки громкости входа.
Защита от теплового и короткого замыкания/перегрузки по току
Низкое Потребление тока: ток 4 мА в режиме покоя и 1 мА в режиме выключения
