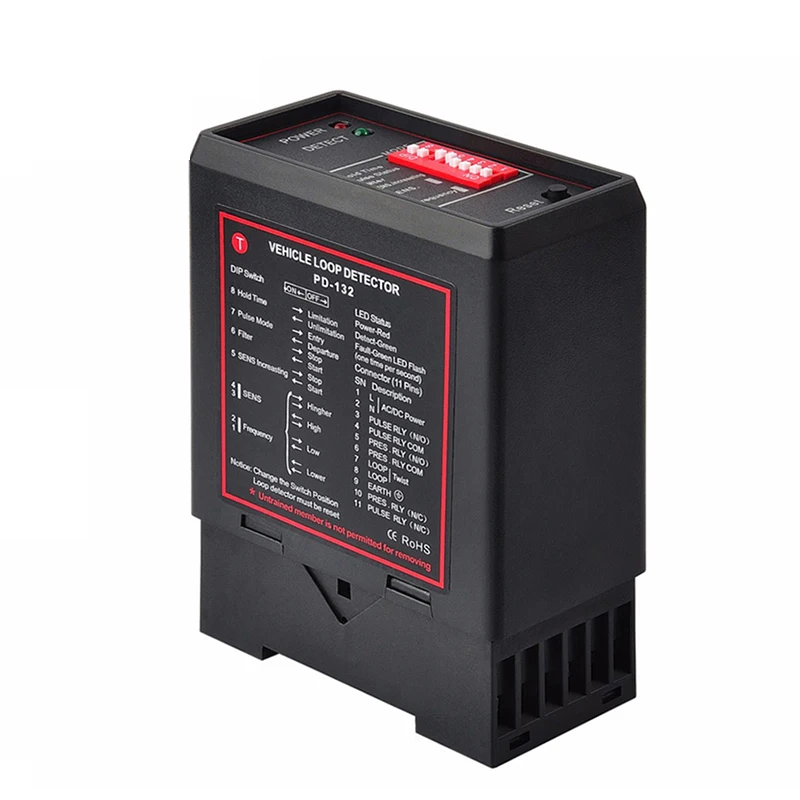

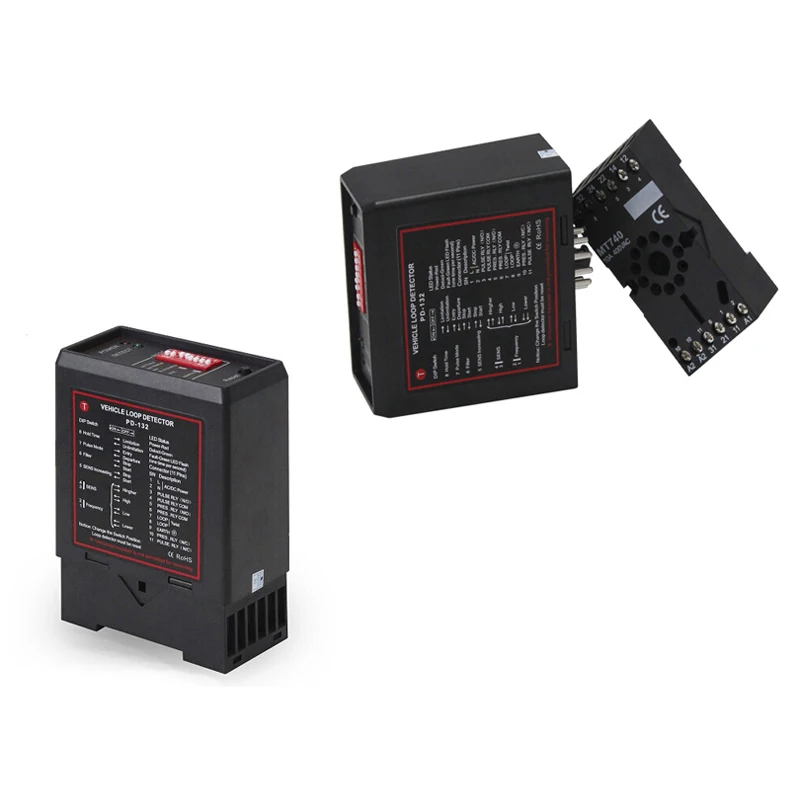

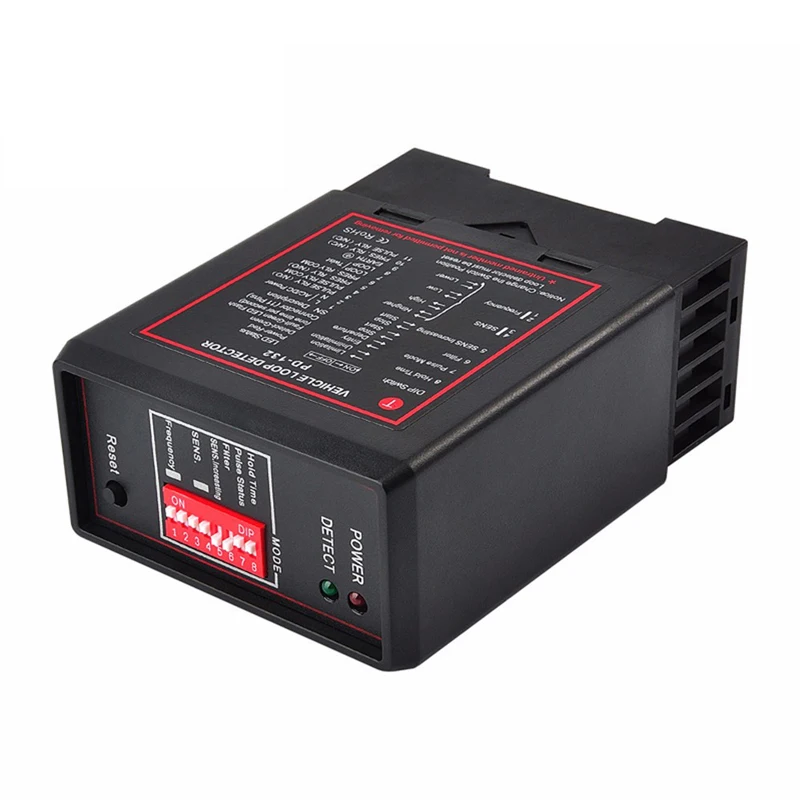

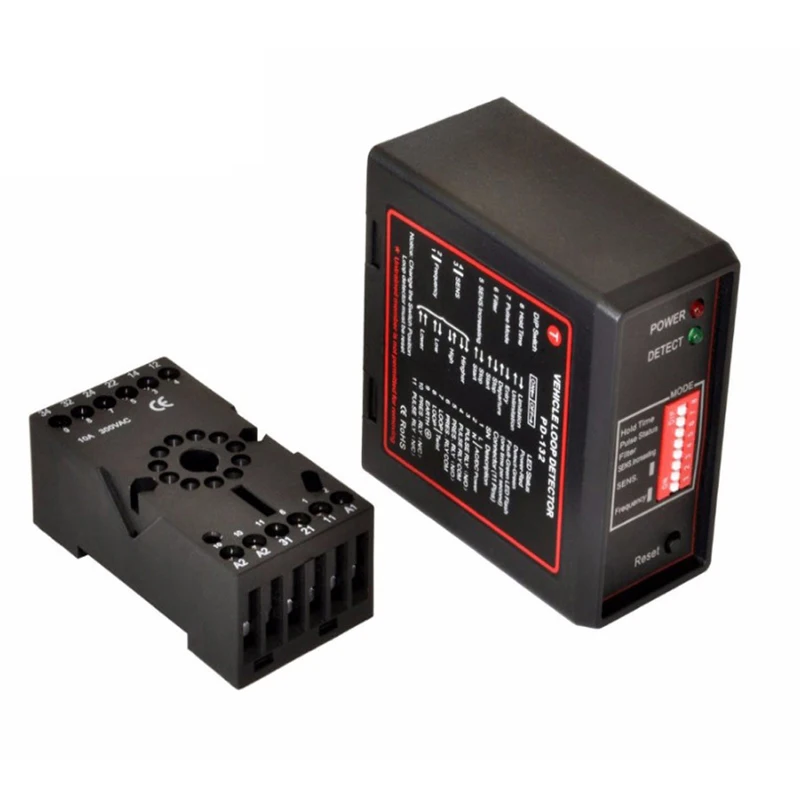

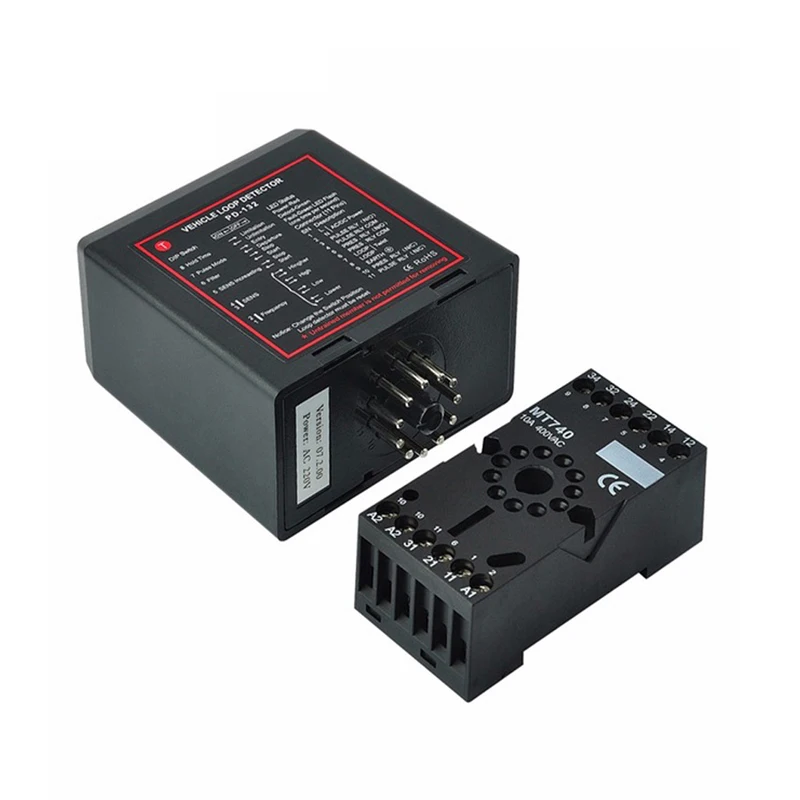

Детектор заземления одноканальный или двухканальный Индуктивный детектор петли транспортного средства модуль контроллера для шлагбаума ворот двигателя

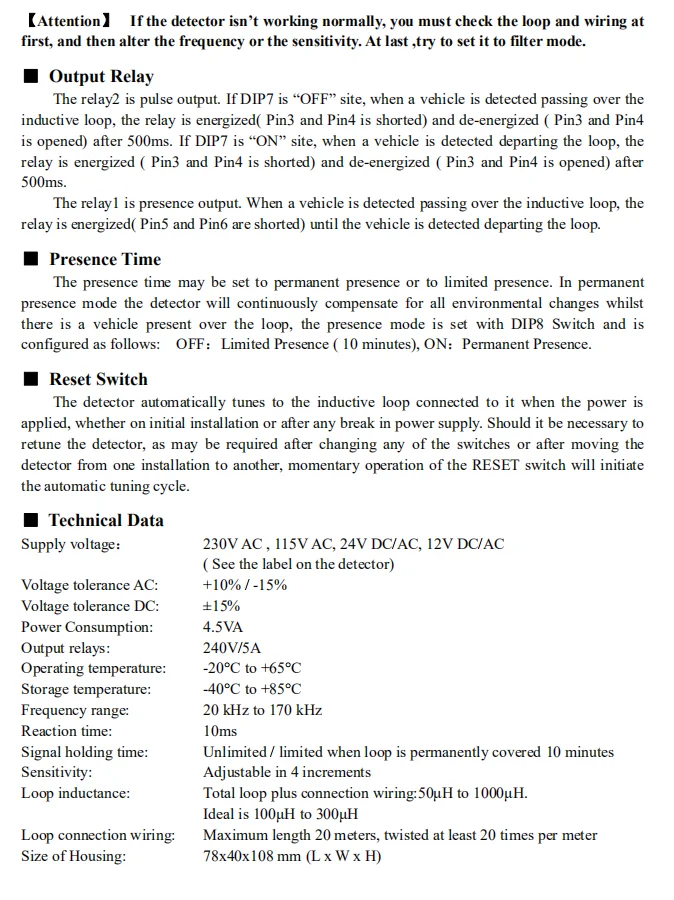

■ Технические данные
Напряжение:230 В переменного тока, 115 В переменного тока, 24 В постоянного тока/переменного тока, 12 В постоянного тока/переменного тока (Seethe этикетка на детекторе)
Допуск напряжения переменного тока: + 10% / -15%
Допуск напряжения постоянного тока: ± 15%
Потребляемая мощность: 4.5VA
Выходные реле: 240 В/5A
Рабочая температура: от-20 °C до + 65 °C
Температура хранения: от-40 °C до + 85 °C
Частотный диапазон: 20 кГц до 170 кГц
Время реакции: 10 мс
Время удержания сигнала: неограниченный/ограниченный, когда цикл постоянно покрыт 10 минут
Чувствительность:? Регулируемый в 4? Инкременты
Индуктивность петли: общая петля плюс подключение? Проводка: от 50 до 1000 мкг.
Идеально от 100 до 300 мкг
Соединительная проводка: максимальная длина 20 метров, витая не менее 20 раз на метр

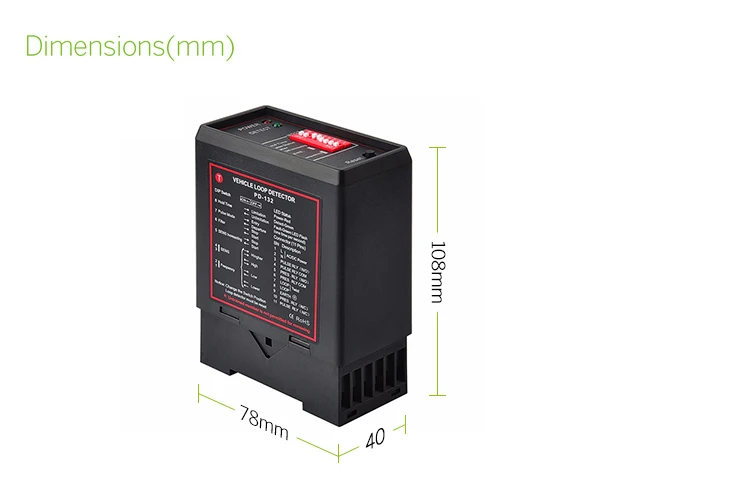

Размер корпуса: 78x40x108 мм (Д x Ш x В)

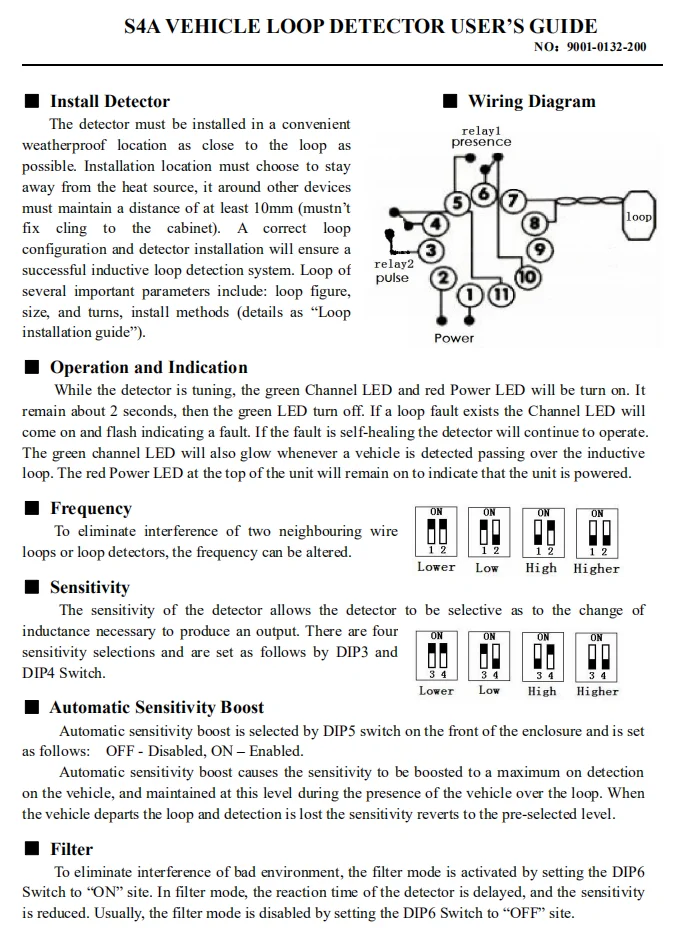

Детектор установки
Детектор должен быть установлен в удобном всепогодном месте как можно ближе к петле. Место установки необходимо выбрать, чтобы держаться подальше от источника тепла,? Он вокруг других устройств должен поддерживать расстояние не менее 10 мм (не должны фиксировать? Цепляться? К? Шкаф). Правильная конфигурация петли и установка детектора обеспечат успешную систему обнаружения индуктивной петли. Цикл из нескольких важных параметров включает в себя: фигурка петли, размер и поворот, методы установки (подробности как «Руководство по установке петли»).
Эксплуатация? И индикация
В то время как детектор настраивается, зеленый светодиодный канал и красный светодиодный индикатор питания будут включаться. Остается? Около 2 секунд, затем выключается зеленый светодиодный индикатор. Если существует ошибка петли, светодиодный канал включится и начнет мигать? Указывает на ошибку. Если проблема в самоисцелении, детектор будет продолжать работать. Светодиодный зеленый канал также будет светиться при обнаружении транспортного средства, проходящего через? Индуктивная петля.? Красный светодиодный индикатор питания в верхней части устройства останется включенным, чтобы указать, что устройство? Питание ed.
Частота

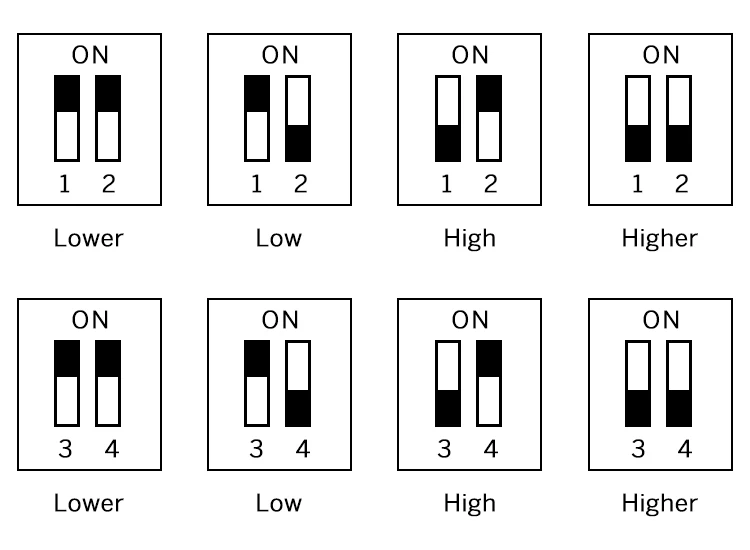

Чувствительность детектора позволяет детектору быть селективным, чтобы изменить индуктивность, необходимую для получения выхода. Есть четыре выбора чувствительности и устанавливаются следующим образом переключателями DIP3 и DIP4.
