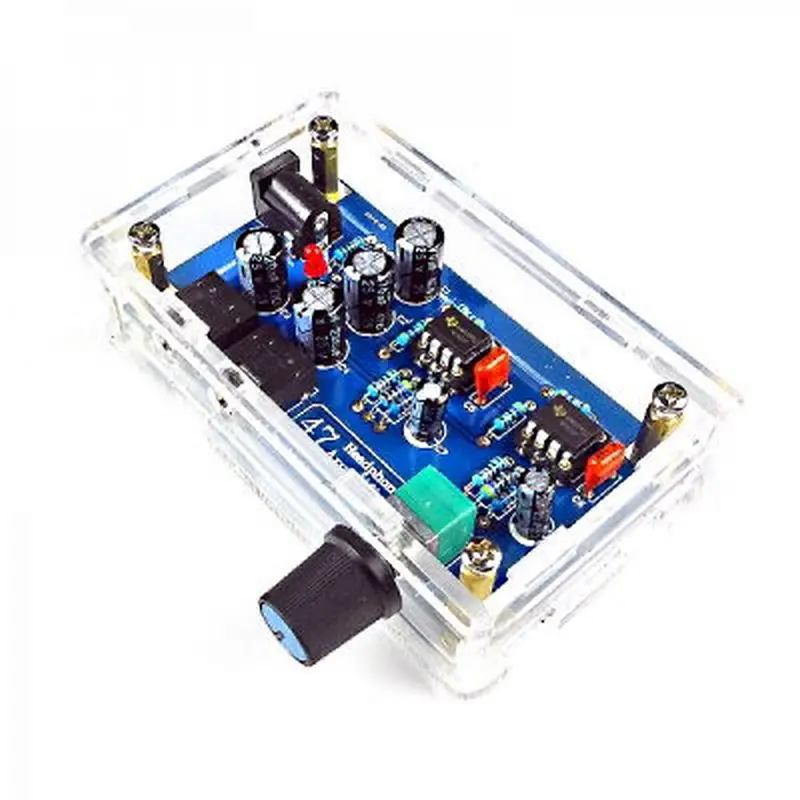

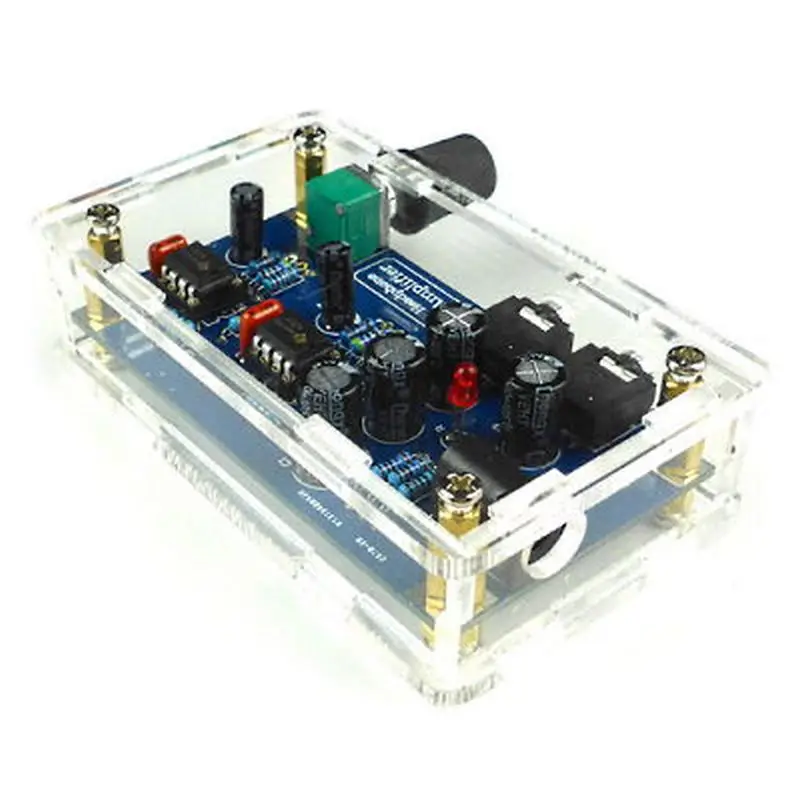

Набор для сборки усилителя звука для наушников представляет собой конструктор для сборки качественного внешнего усилителя мощности для наушников своими руками. Аудио усилитель реализован на ус NE5532P. Набор поставляется в комплекте с пластиковыми деталями из прозрачного оргстекла для сборки корпуса.
Набор предназначен для обучения радиолюбителей навыкам пайки, чтения схем и практической настройки собранных устройств. Позволяет понять, как работает операционный усилитель в схеме усиления звуковой частоты. Будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.
Технические характеристикиПараметр
Значение
Напряжение питания, В
12-18
Ток потребления, мА
150
Мощность, мВт
2х40
Диапазон воспроизводимых частот, Гц
20 … 20000
Динамический диапазон, не менее, дБ
95
Коэффициент нелинейных искажений, менее, %
0,1
Входное сопротивление, кОм
50
Сопротивление подключаемой нагрузки, Ом
16-32
Габаритные размеры модуля в сборе, мм
93х25x55
ИнструкцииИнструкция
Дополнительная информацияУсиливает аудио сигнал, что заставляет наушники зазвучать по другому, более полновесно и мощно. Данный усилитель, субъективно, несколько больше усиливает низкочастотный диапазон, наверное эта черта многим понравится. Помех не привносит.
Время сборки 20 минут.
Электрическая схема
Печатная плата - 1 шт.
Комплект электронных компонентов - 1 шт.

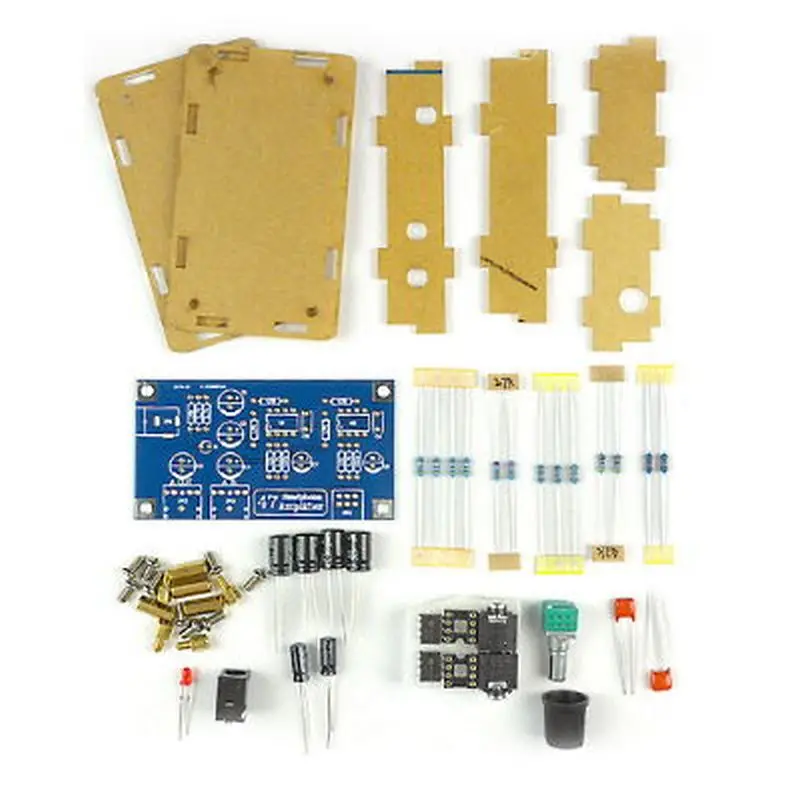

Набор пластиковых элементов для корпуса - 6 шт.
Комплект винтов М3х6 - 8 шт.
Комплект втулок 10мм с резьбой М3 - 4 шт.
Комплект втулок 5мм с резьбой М3 - 4 шт.
Инструкция - 1 шт.
Что потребуется для сборкиПаяльник
Припой
Бокорезы
НастройкаПравильно собранное устройство не требует настройки и начинает работать сразу.
Техническое обслуживаниеВ целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 2-3 с.
Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.
Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или ЛТИ-120).
