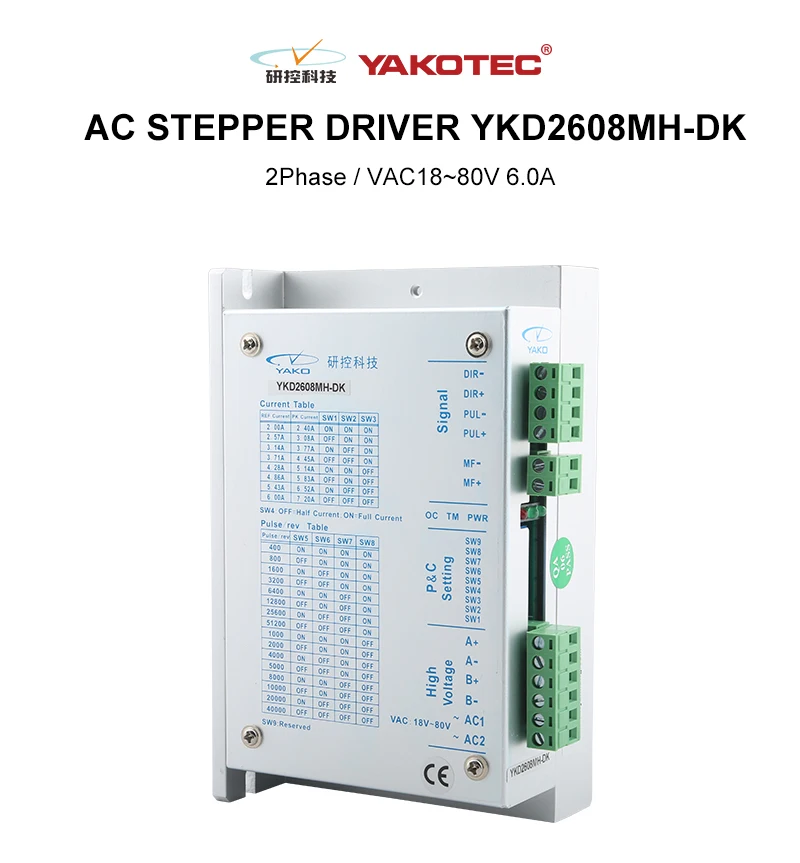

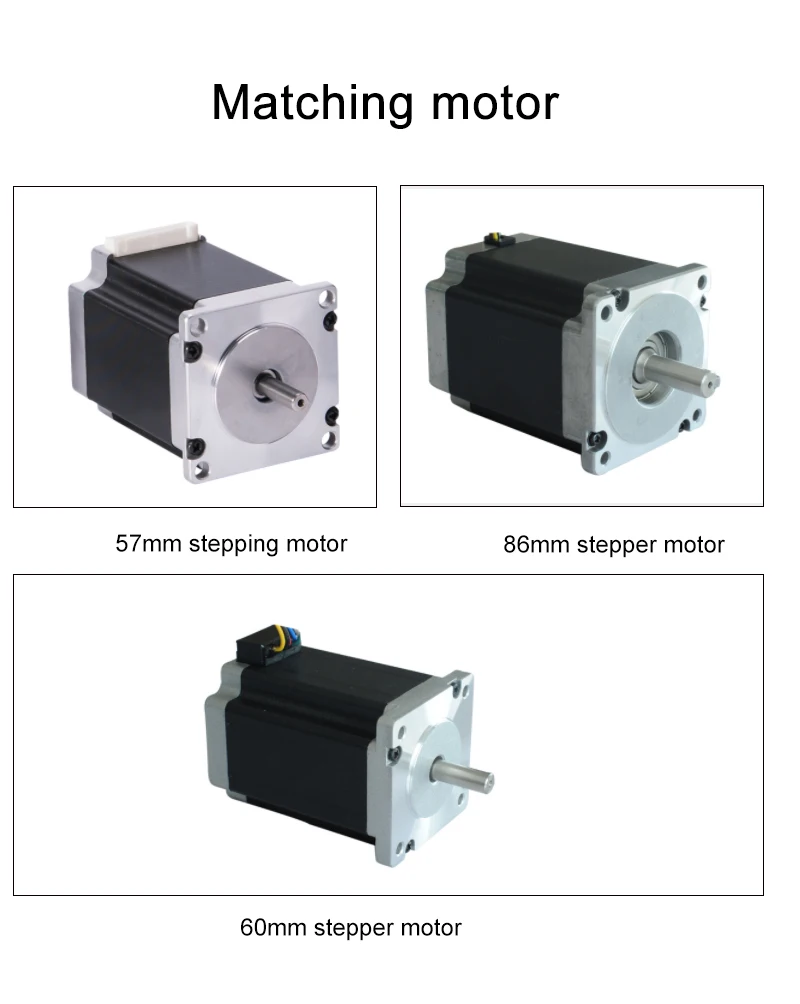

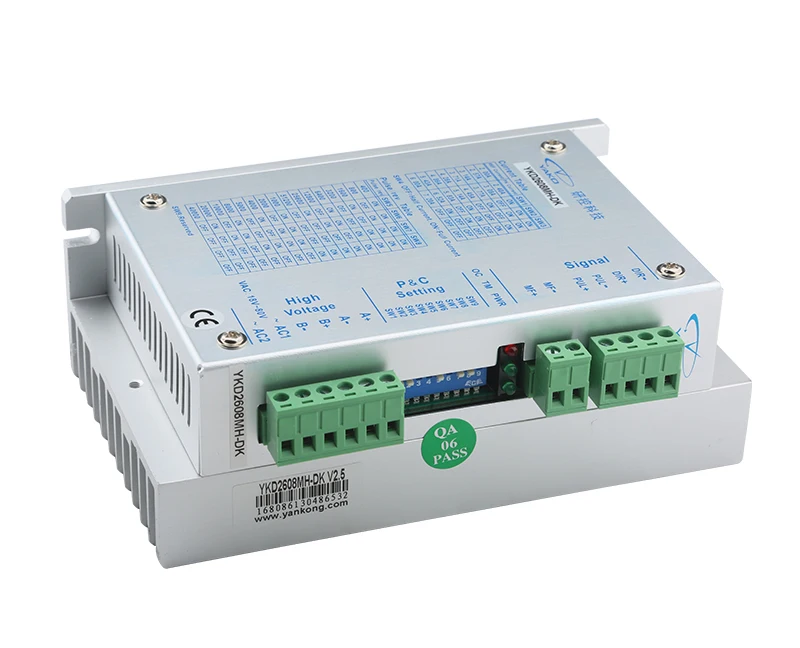

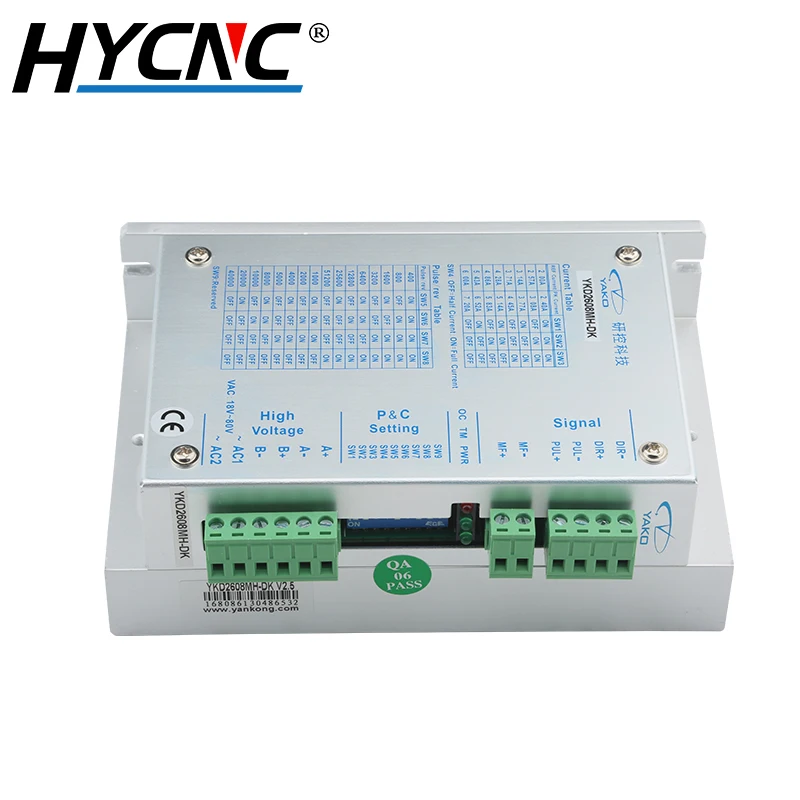

YKD2608MH-это высокопроизводительный цифровой Драйвер шагового двигателя на основе нового поколения 32-бит DSP технология. Его напряжение вождения составляет AC18-80V. Подходит для различных типов двухфазных гибридных шаговых двигателей с током ниже 6. 0 А и внешним диаметром 57 ~ 86 мм. Привод в рамках аналогичного принципа управления Сервоприводом, уникальный дизайн цепи, улучшенная обработка алгоритма программного обеспечения, делает двигатель стабильной работы, шумом, вибрацией и т. Д. Производительность превосходна: гладкая, точная технология контроля тока значительно уменьшает нагрев двигателя: внешние 16 файлов, таких как угол постоянного крутящего момента, До 256 сегментов: Оптическая изоляция разность входного сигнала, сильная способность анти-помех с перенапряжением, под напряжением, защита от перегрузки по току и другие функции защиты от ошибок; С супер-стабильностью, низкая вибрация, низкий уровень шума, высокая производительность в одном.

Новое поколение 32-бит DSP технология управления, высокая производительность, хорошая стабильность, превосходное с функциями снижения уровня шума и вибрации

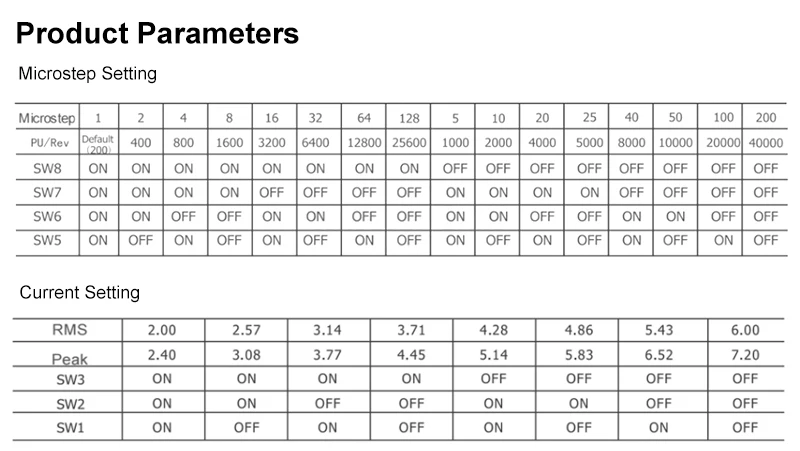

Есть 16 уровней постоянного угла и постоянного крутящего момента, до 256 делений
Контроль тока плавный и точный, и двигатель генерирует мало тепла
Максимальная частота импульсного отклика может достигать 350 кГц
При остановке импульса более 200 мс ток двигателя уменьшается наполовину
Оптопара изолированный дифференциальный входной сигнал, сильная способность анти-помех
Отличная гладкость при низкочастотном делении
Эффективное значение тока привода регулируется ниже 6.0A
Диапазон входного напряжения: AC18-80V
С перенапряжением, пониженным напряжением, защитой от перегрузки по току и другими функциями защиты от ошибок

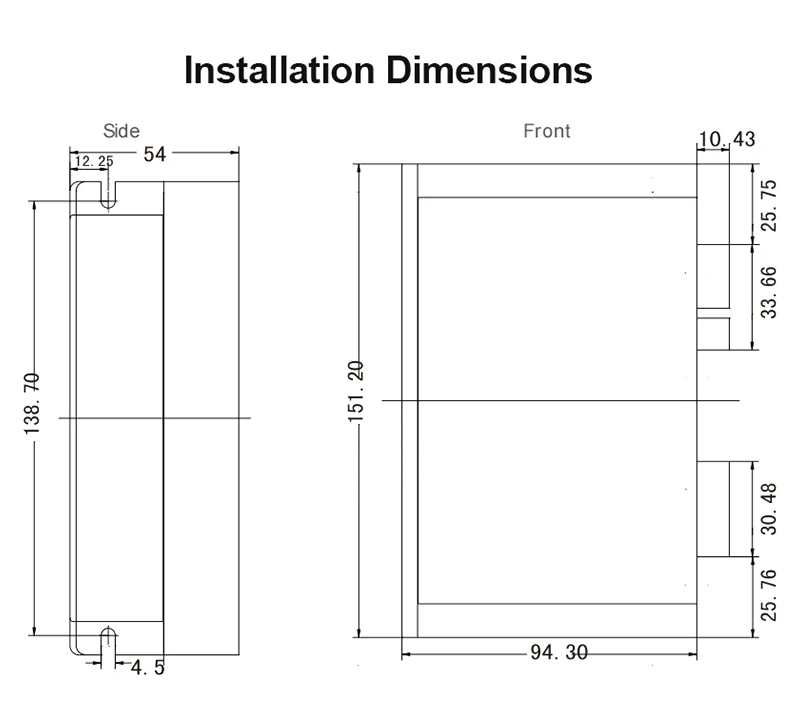

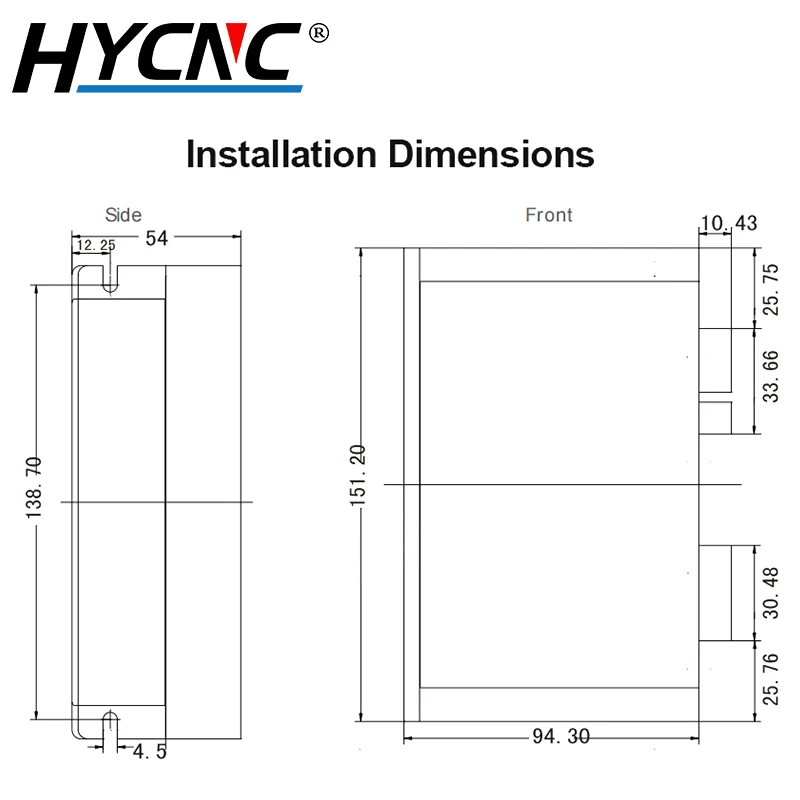

Объем очень мал, громкость 151*94*54 (mm3), а вес составляет 0,5 кг

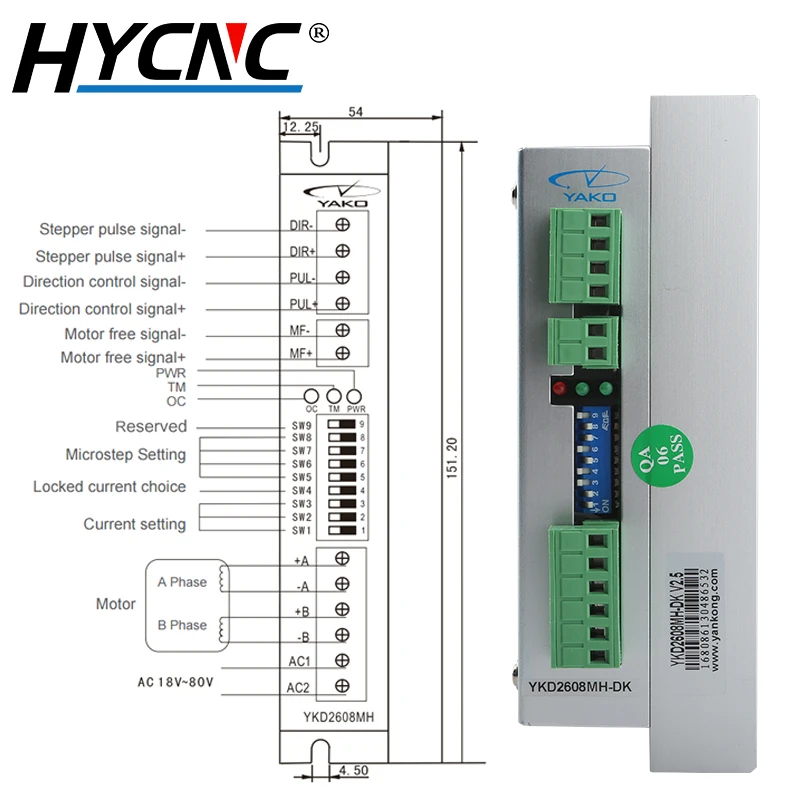

Схема последовательности сигналов



1. Входное напряжение не должно превышать AC80V

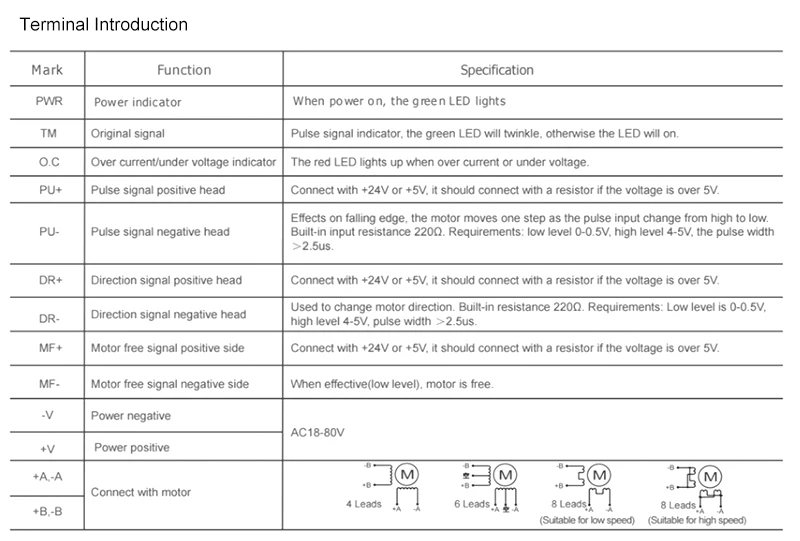

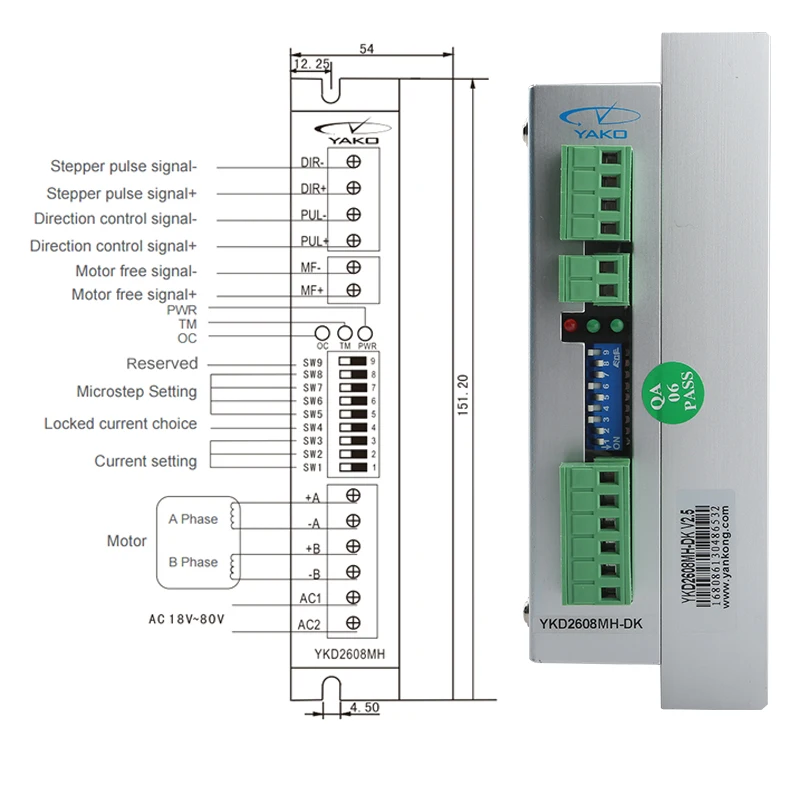

2. Метод подключения сопротивления ограничению тока: когда Уровень выходного сигнала контроллера/привода равен + 5 В: R1-0, R2 = 0 At + 12 В: R1 = 510Ω, r2 = 820Ω при + 24 В: R1 = 1,2kΩ, R2 = 1,8kΩ
3. Перегрузка по току (когда ток слишком большой, напряжение слишком высокое или напряжение слишком низкое), мигает индикатор неисправности OC светильник, выключите питание, чтобы проверить проводку двигателя и другие неисправности короткого замыкания или слишком низкое напряжение питания, И вам нужно повторно зарядить его, чтобы восстановить после устранения проблем.
4. Зеленый светильник PWR включен, когда привод включен.
5. В тех случаях, когда пульс вход переменного тока, TM индикатор светильник вспышек; В тех случаях, когда нет входного сигнала импа ульс, TM индикатор светильник горит постоянно.
