PSVANE Mark II KT88-TII ламповый заменить KT88 6550 коллектор издание завод Тесты и точности соответствия

Спасибо, что посетили наш магазин.

Желаю вам счастливой жизни.

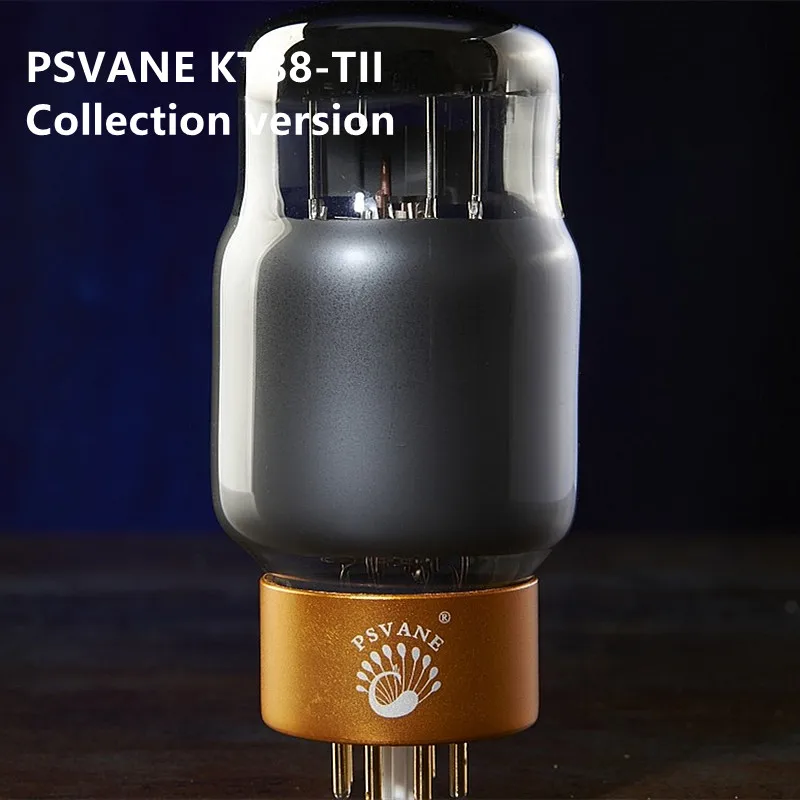

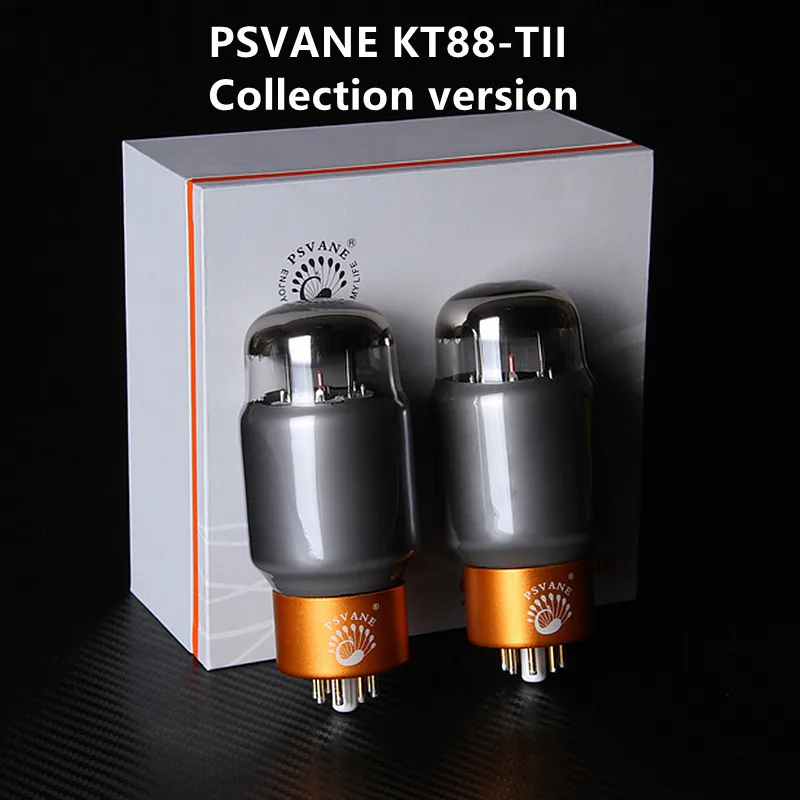

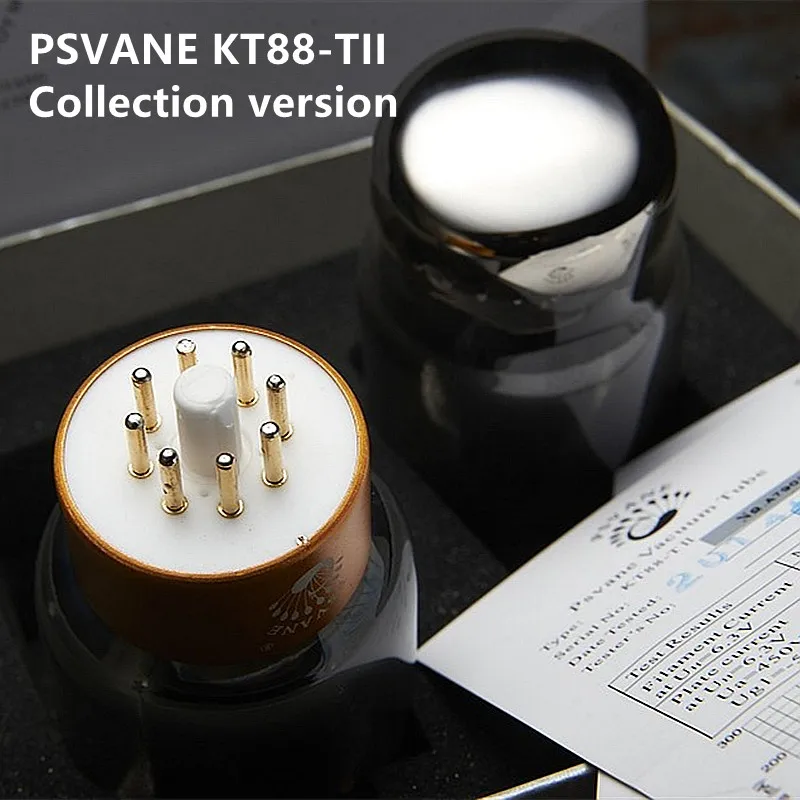

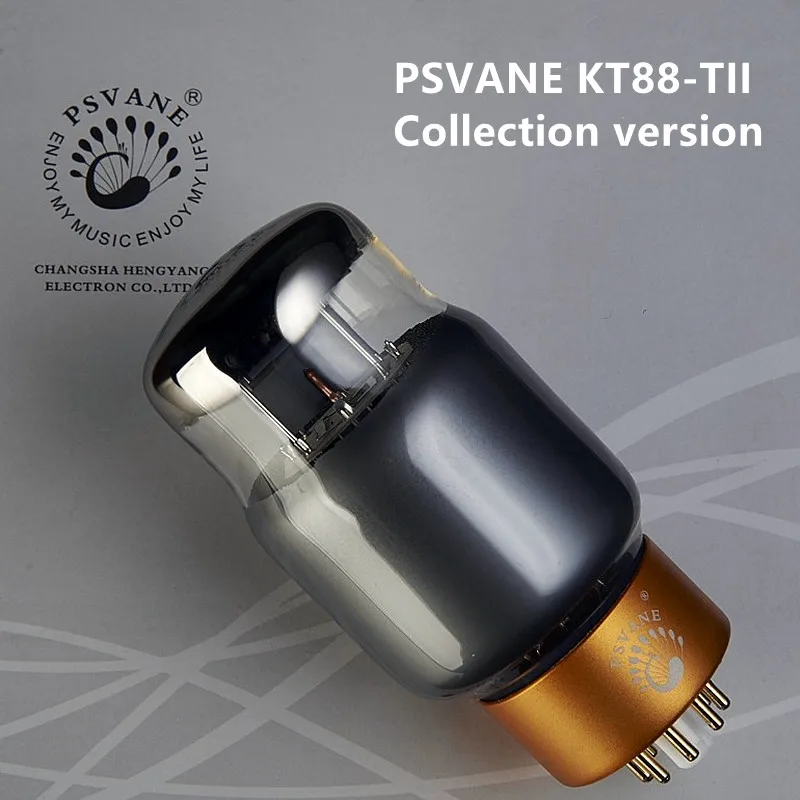

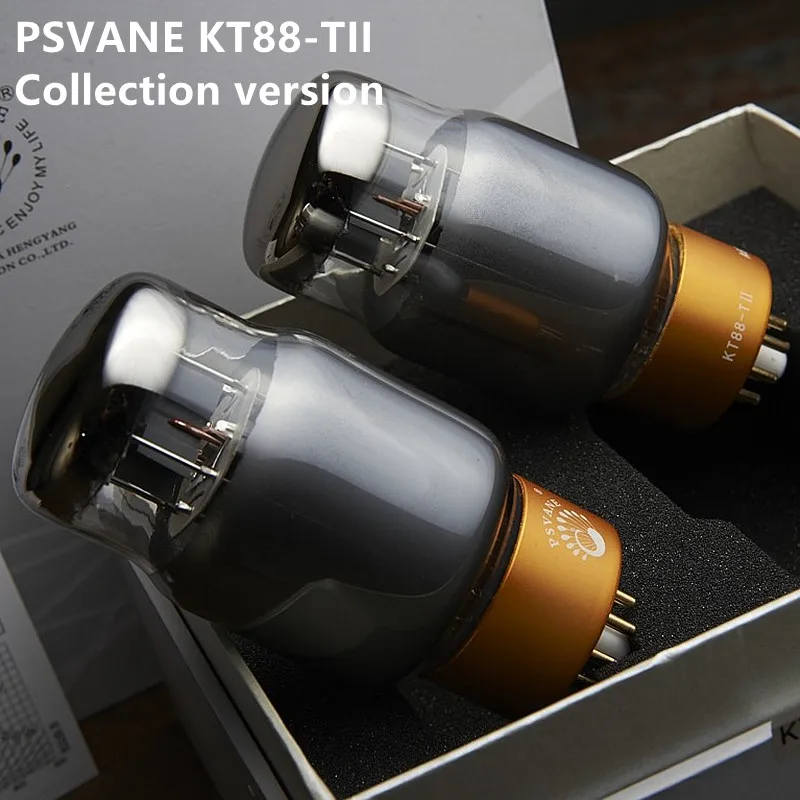

KT88-TII PSVANE вакуумная трубка коллекции версия заводского теста и точного соответствия

Средняя частота полнее, высокие и низкие концы хорошо удлиняются, высокая частота изысканная и гладкая, низкая частота сильная, особенно детали более 5 уровней, гораздо больше, чем «Mullard» и другие современные реплики труб, Общее звуковое поле-глубокая и милая рифма, четкие линии

Нагрев нити

UH… 6,3 V

IH... 1,6 A

Статические параметры

Соединение тетрада

МкА… 250 В

Уг2… 250 В

A... 140mA

Ig2 (прибл.)… 3ма

-Ug1 (прибл.)… 15 в

Gm… 12 мА/в

Ri... 12 ком

Μg1-g2… 8

Триодное соединение

МкА. g2… 250 В

Ia + g2… 143mA

-Ug1 (прибл.)… 15 в

Gm… 12 мА/в

Ri... 670Ω

Μ… 8

Предельная оценка

Анодное напряжение… 800 в

Второе Напряжение сети… 600 в

￥1 сетка напряжения...-200 в

Мощность рассеивания анода… 42 Вт

Вторая сетка рассеивания мощности... 8 Вт

Анод плюс секундная сетка рассеивания мощности... 46 Вт

Катодный ток... 230 мА

Напряжение между катодами накаливания... 200 в

Температура стеклянной лампы... 250 C

№ ￥1 сопротивление затвору

При самостоятельном смещении

Pa + Pg2 ≤ 35 Вт 0,47 МОм

Pa + Pg2> 35W 0,27 МОм

С фиксированным уклоном

Pa + Pg2 ≤ 35 Вт 0,22 МОм

Pa + Pg2> 35W 0,10 МОм

Межэлектродная Емкость

Тройное соединение триодное соединение

Входная емкость... 16 9,3 PF

Выходная емкость... 12 17 ПФ

Транс-контурная емкость... 1,2 7,9 ПФ

Push-pull AB1 усилитель класса, триодное соединение (самообъективное)

МкА. g2(b)... 400 485 V

МкА. g2(O)… 349 422 V

Ia + g2(0)… 2 × 76 2 × 94 мА

Ig + Ig2 (макс. sig)… 2 × 80 2 × 101mA

RL(a-a)… 4 4 кОм

-Ug (прибл.)... 40 50 в

Pout… 17 31 W

Dtot... 1,5 1.5%

Pa.g2(0)... 2 × 26,5 2 × 40 Вт

Pa.g2 (макс. sig)… 2 × 19 2 × 27 Вт

Rk… 2 × 525 2 × 525Ω

Ū (g1-g1.pk)… 78 114 в

Zout… 2 1,9 кОм

Push-pull AB1 усилитель класса, tetrode подключение (самообъективный)

МкА b)… 560 в

МкА 0)… 521 V

Ug2... 300 в

Ia(o)… 2 × 64 мА

Ia (макс. sig)… 2 × 73 мА

Ig2(0)… 2 × 1,7 мА

Ig2 (макс. sig)… 2 × 9 мА

RL(a-a)… 9 кОм

Rk… 2 × 460 Ω

-Ug1 (прибл.)… 30 в

Pout… 50 Вт

Dtot… 3%

Pa(0) … 2 × 33 Вт

Pa (макс. sig) … 2 × 28 Вт

Pa2(0) … 2 × 0,5 W

Pg2 (макс. sig) … 2 × 0,7 W

Ū (g1-g1.pk) … 60 V

Push-pull класс AB1 усиленное супер линейное соединение (фиксированное смещение)

(40% точек нажатия)

U a.g2(b)… 560 460 V

МкА. g2(0)… 553 453 V

Ia + g2(0)... 2 ⅹ 50 2 5050ma

Ia + g2 (макс. sig)… 2 ⅹ 157 2 ⅹ 140mA

RL (АА)… 4,5 4 кОм

-Ug1 (прибл.)… 75 59 V

Pout... 100 70 W

Dtot… 2 2%

Pa + g2(0)... 2 ⅹ 27,5 2 ⅹ 27,5 W

Pa + g2 (макс. sig)... 2 ⅹ 33 2 ⅹ 27 W

Ū (g1-g1.pk)... 140 114 V

Zout... 7 6,5 кОм

Push-pull класс AB1 усиленное супер линейное соединение (самообъективное)

(40% точек нажатия)

МкА. g2(b) … 500 375 в

МкА. g2(0) … 436 328 V

Ia + g2(0) … 2 × 87 2 × 87 мА

Ia + g2 (макс. sig) … 2 × 99 2 × 96 мА

RL(a-a) … 6 5 кОм

Rk… 2 × 600 2 × 400 Ω

-Ug1 (прибл.)… 52 35 в

Pout… 50 30 Вт

Dtot… 1,5 1.0%

Pa + g2(0) … 2 × 38 2 × 28,5 W

Pa + g2 (макс. sig)... 2 × 17 2 × 16 Вт

Ū (g1-g1.pk) … 104 71 в

Zout… 4,8 4,5 кОм

Push-pull AB1 Тип усилителя tetrode подключение (фиксированный уклон)

МкА b) … 560 в

МкА 0) … 552 в

Ug2... 300 в

Ia(0) … 2 × 60 мА

Ia (макс. sig) … 2 × 145 мА

Ig2(0) … 2 × 1,7 мА

RL (АА)… 4,5 кОм

-Ug1 (прибл.)… 34 в

Pout… 100 Вт

Dtot... 2.5%

Pa(0) … 2 × 33 Вт

Pa (макс. sig) … 2 × 28 Вт

Pg2(0) … 2 × 0,5 W

Pg2 (макс. sig) … 2 × 4,5 W

Ū (g1-g1.pk) … 67 в

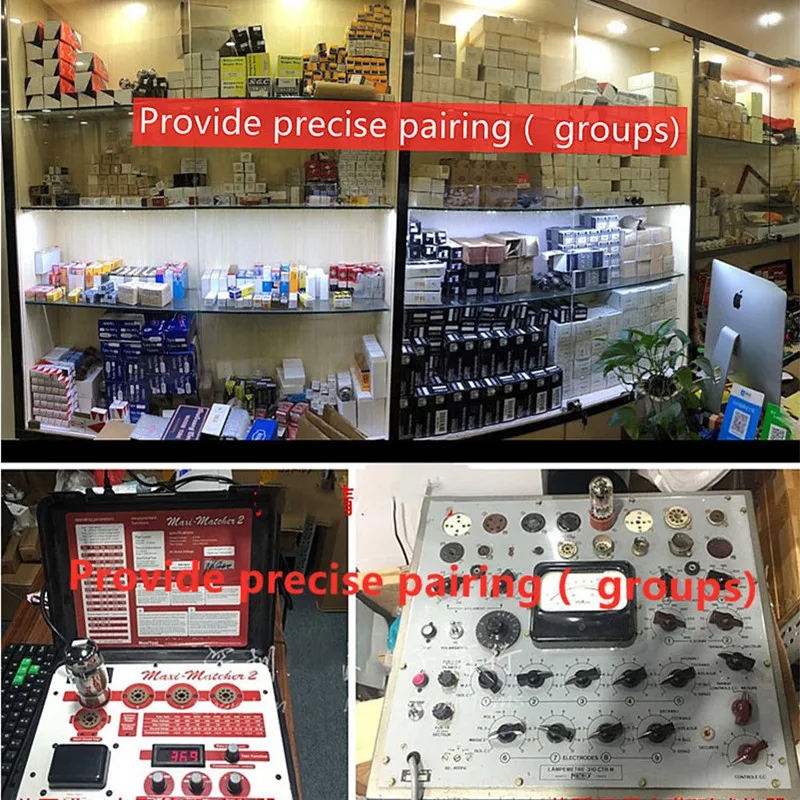

Относительно соответствия:

Все наши трубы соответствуют заводской производственной мастерской. Соответствие является точным (не все трубы совпадают). У нас есть условия и преимущества, чтобы соответствовать нескольким трубам (четыре, восемь, десять) в соответствии с потребностями клиентов. Параметры одинаковые)

Купите 2 штуки, 4 штуки, 8 штук = точное соответствие (соответствующая группа). Нет дрейфа параметров.

Примечание:(После получения трубки, пожалуйста, не думайте, что это поддельный или грязный продукт). Качество гарантировано в течение 15 месяцев. Если вы покупаете только 1 шт. Оригинальная упаковка отсутствует.
