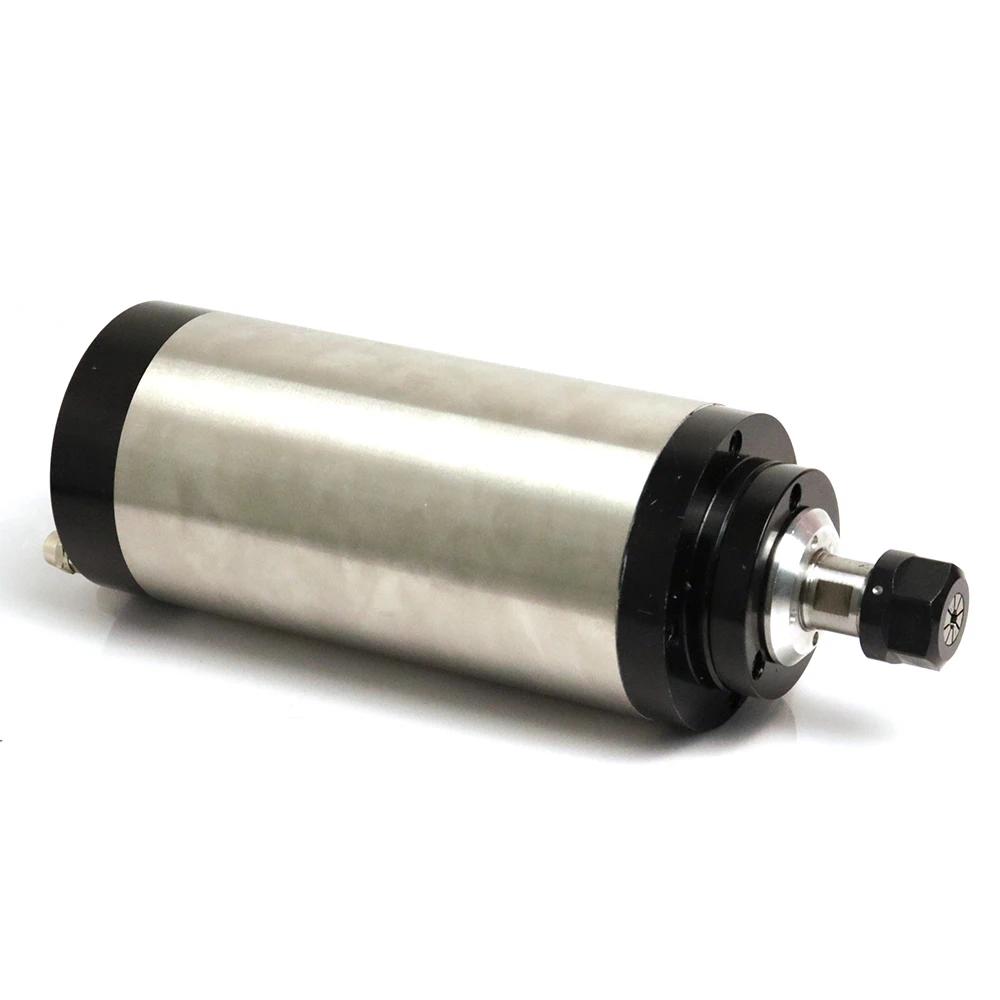

Двигатель шпинделя с водяным охлаждением для гравировального станка с ЧПУ, 380 кВт, 125 в, ER25ER30

Цанговый патрон 125 кВт ER25/ER32 380 мм 12 А в шпиндель с водяным охлаждением с 4 подшипниками для фрезерных станков с ЧПУ

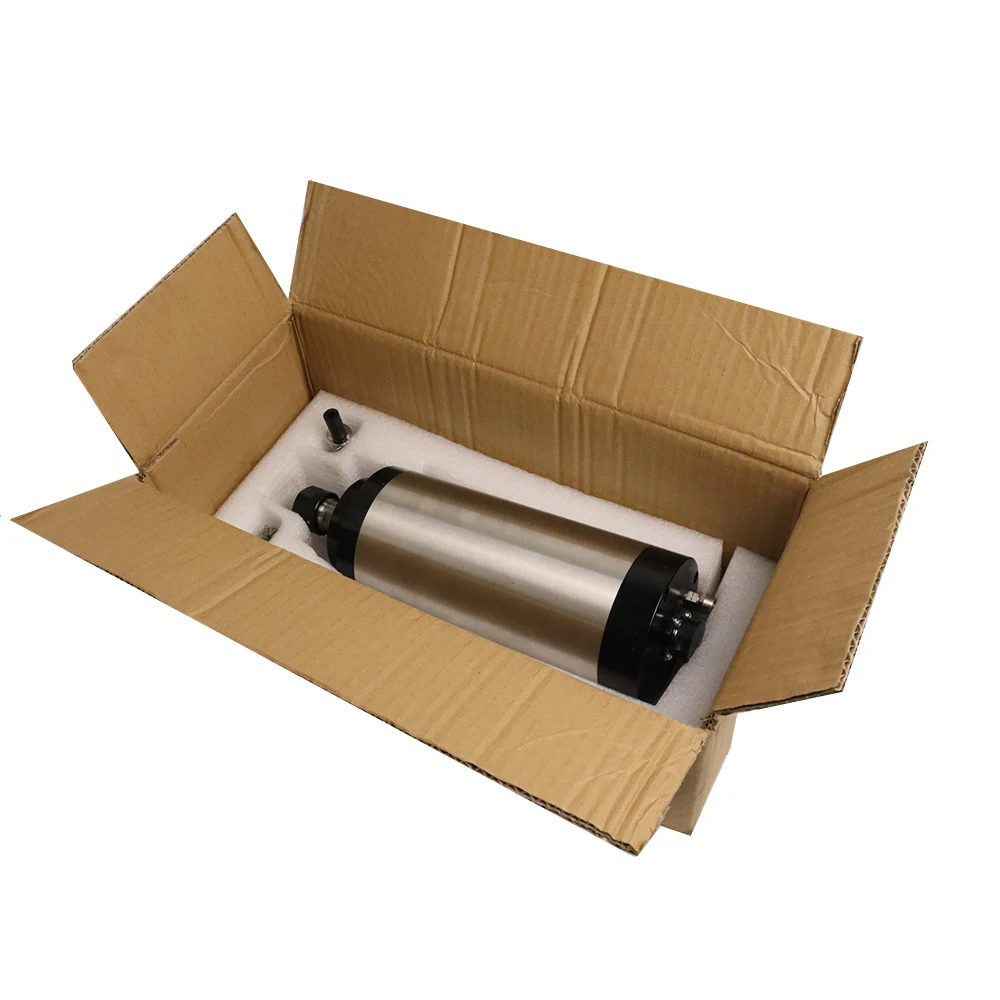

Посылка:

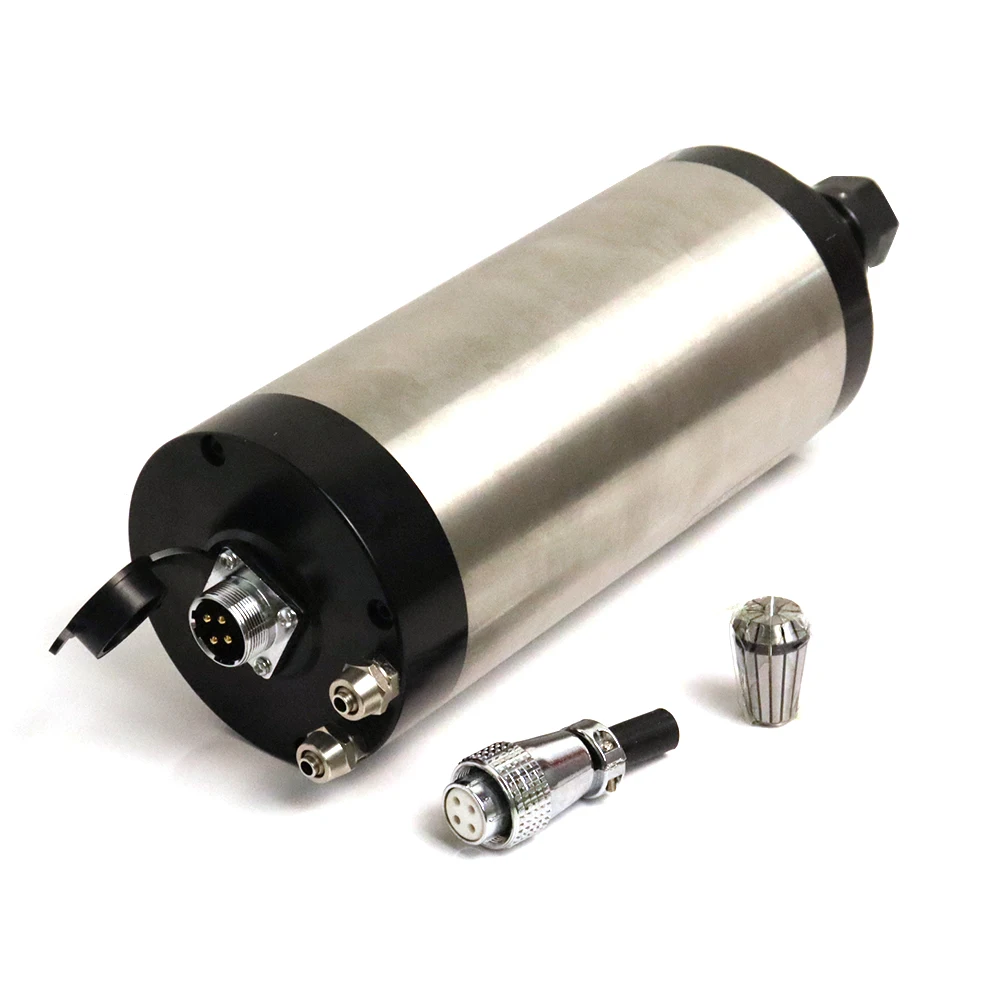

Шпиндель с водяным охлаждением, кВт, 1 шт.

100% Новый бренд

Параметры шпинделя

Модель

(Об/мин)Скорость

(КВт)Мощность

(V)Напряжение

(А)Электрический ток

(Гц)Частота

Концевое соединение вала

5.5KW 125 er25/Er30

Водяной шпиндель

1-18000

5,5

380

12

300

ER25/ER30

Φ4 -Φ20

Конструктивные особенности

1. Высокоскоростные электрические основные подшипники используют высокоскоростные радиально-упорные шарикоподшипники класса C, а осевое направление предварительно нагружено для улучшения опорной жесткости и точности шлифования главного вала при высокоскоростном вращении.

2. Электрический шпиндель может использоваться для высокоскоростной смазки и смазки масляным туманом для различных скоростей.

3. Повышение температуры, вызванное высокоскоростным вращением электрического шпинделя, устраняется системой циркуляции охлаждающей жидкости.

Инструкции по использованию

1. Во-первых, при использовании должна быть подключена труба для охлаждающей воды, чтобы сначала можно было подключить электрический Шпиндель к трубе для охлаждающей воды. Запуск.

2. Перед запуском автомобиля поверните шпиндель вручную. Если есть ощущение негибкости, его следует исключить из вины, а затем проверить направление вращения шпинделя, вращение шпинделя двигателя должно происходить против часовой стрелки, если расхождения должны быть изменены в соответствии с проводкой источника питания, чтобы он соответствовал.

3. Перед вождением. Охлаждающую воду, используемую для шлифовки заготовки, нельзя нанести на переднюю крышку электрического шпинделя, чтобы предотвратить попадание крышки переднего подшипника в воду и сгорание двигателя. Мотор не должен попадать в воду. После включения двигателя заготовку можно шлифовать. Хладагент. Выключите охлаждающую жидкость заготовки перед остановкой, а затем выключите мотор шпинделя.

Техническое обслуживание и обслуживание

1. Номинальное напряжение источника питания промежуточной частоты, подключенного к электрическому шпинделю, должно соответствовать техническим параметрам электрического шпинделя. Скорость электрического шпинделя можно регулировать, изменяя частоту, а также пропорционально изменяя напряжение.

2. Используемый Электрический шпиндель временно не используется, а сжатый воздух используется для обдува охлаждающей жидкости внутри водопроводной трубы. Во избежание ржавчины заблокируйте отверстие для воды. Внешняя поверхность электрического шпинделя должна быть покрыта антикоррозийным маслом. Конец вала защищен защитным устройством и хранится в сухом месте.

3. Если Электрический шпиндель необходимо заменить, его следует заменить профессиональным техником. При замене подшипников при помощи специальных инструментов подшипники следует тщательно очистить, а катушки статора снимать не придется.
