Датчик температуры воды в резервуаре Tuya с Wi-Fi

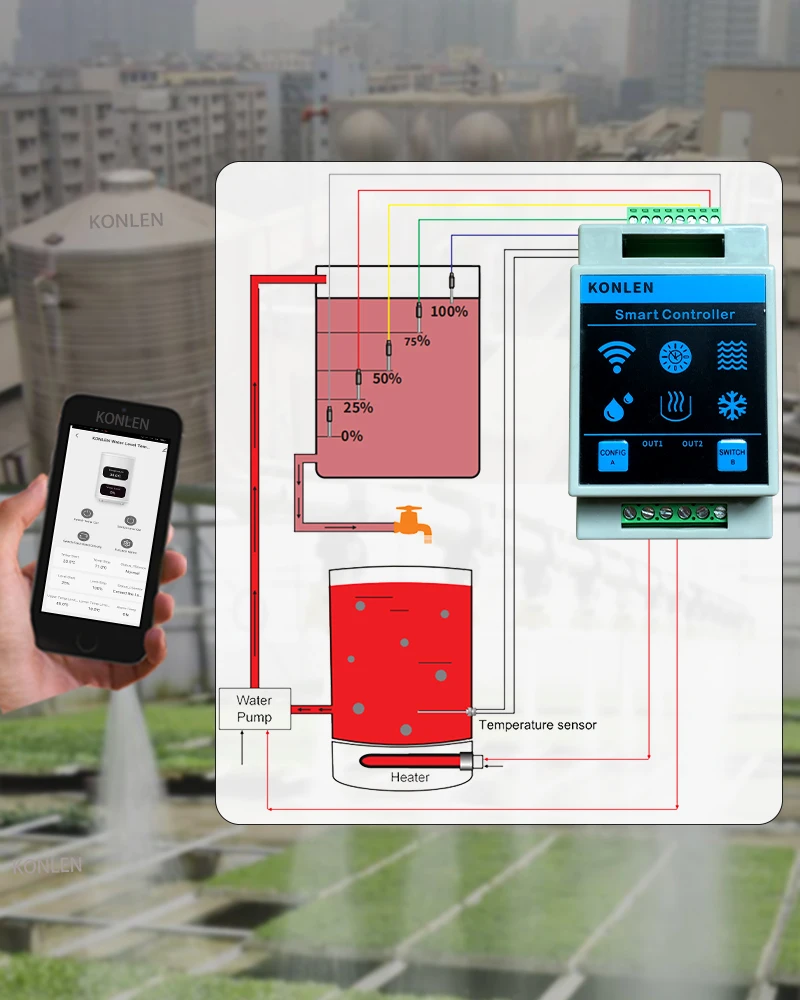

Это WIFI регулятор уровня воды, который соединен с температурным зондом и пятипроводным электродом уровня воды. Его можно установить с помощью приложения для достижения контроля температуры, постоянной температуры подачи воды или обычных функций водоснабжения.Примечание: источник питания 220 В (доступен для диапазона от 210 В до 240 В)

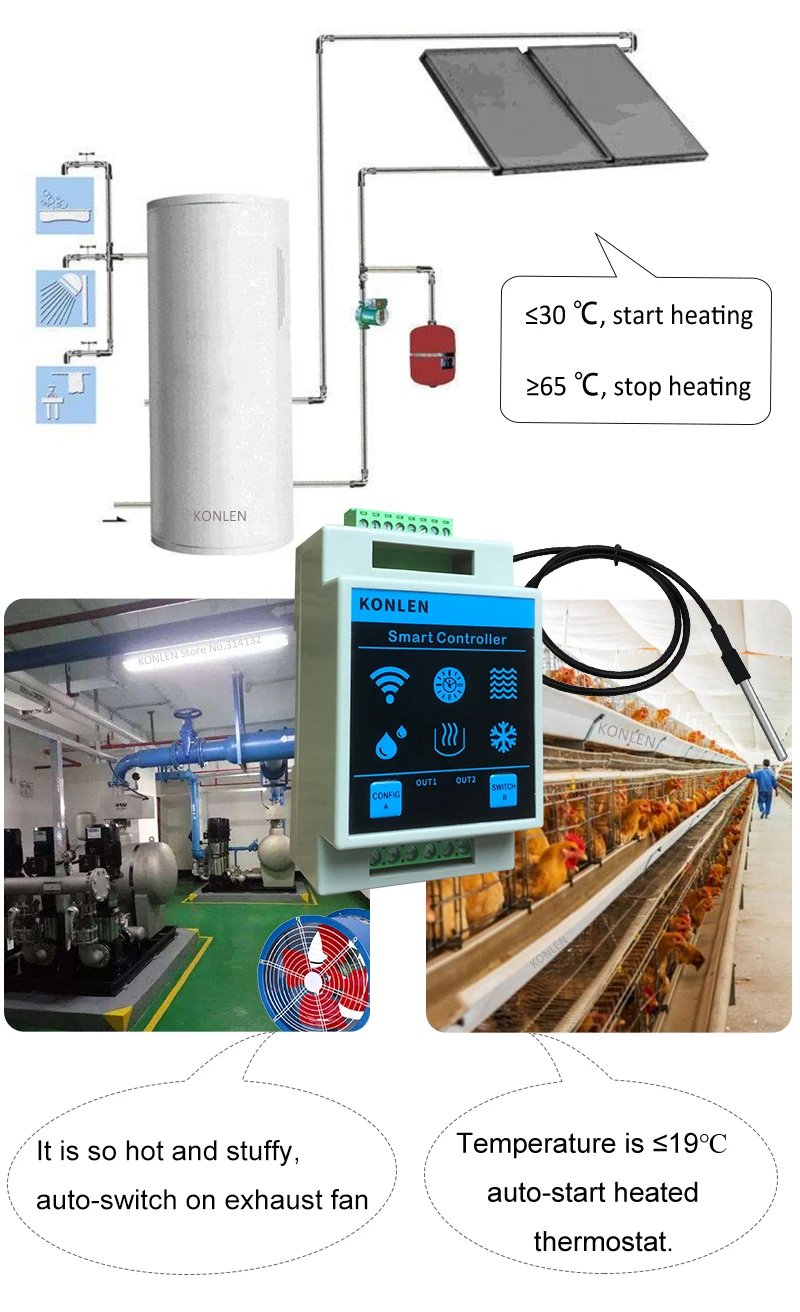

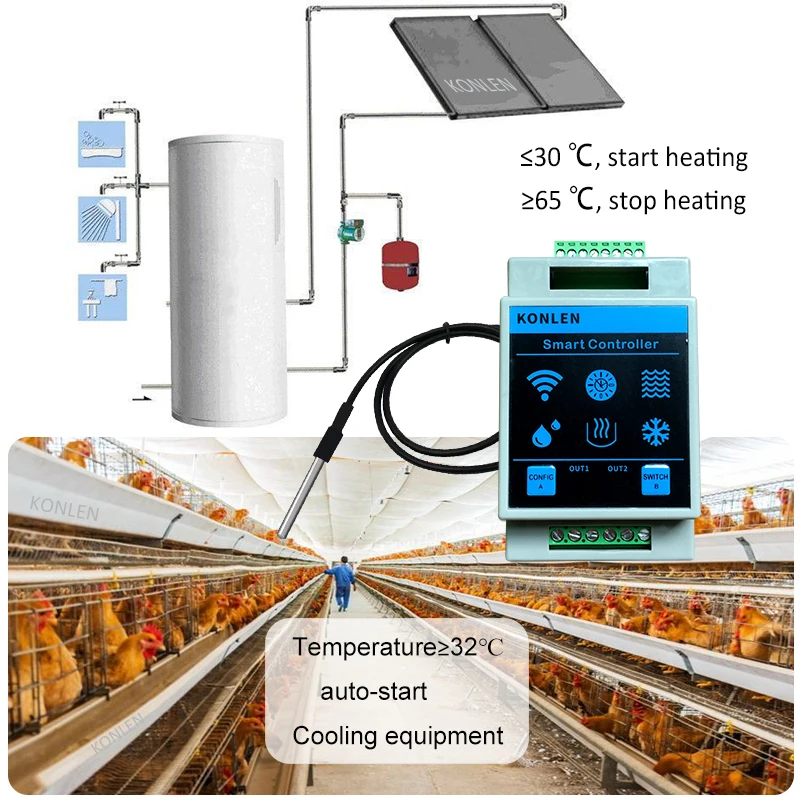

Продукт подходит для различных случаев, таких как системы ОВКВ, солнечные термальные водные процессы, бойлеры и аквакультура.

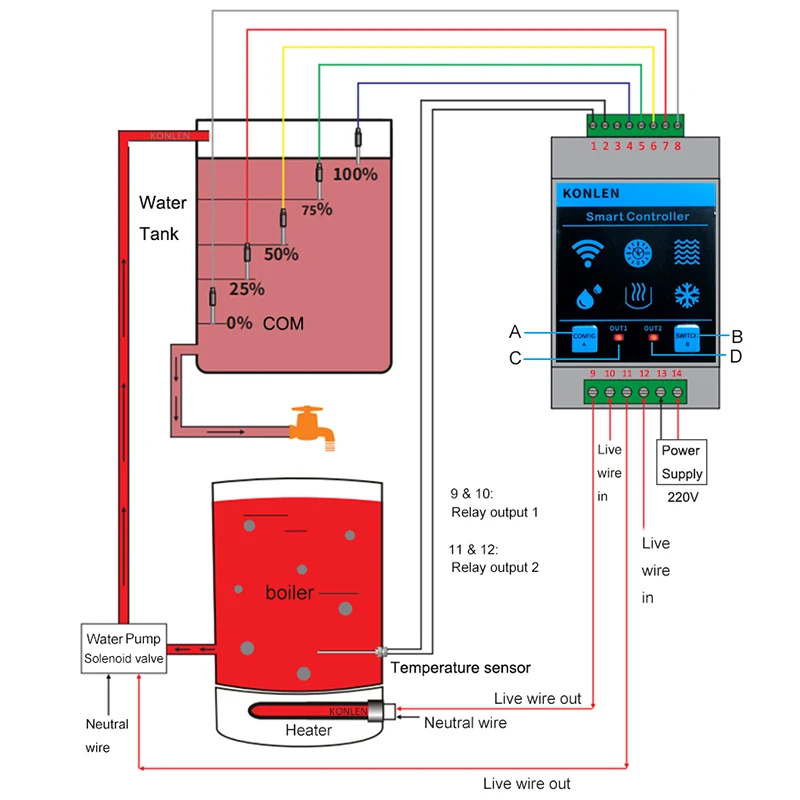

Проводов

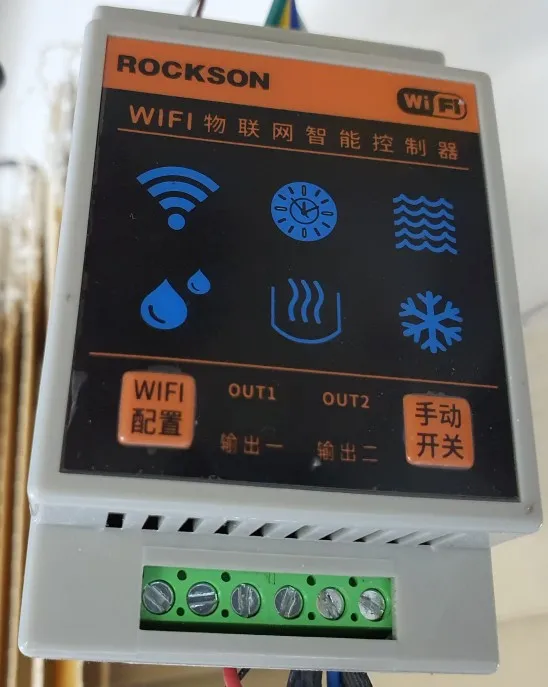

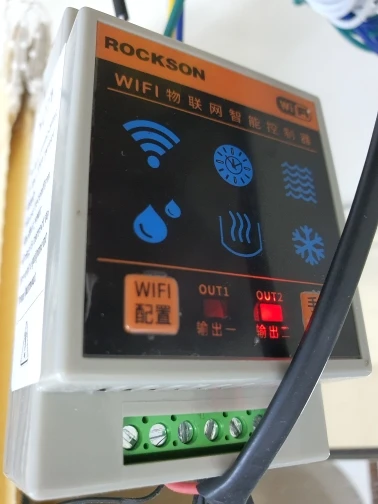

A: кнопка настройки Wi-Fi или релейный выход 1 ручной переключатель.

B: релейный выход 2 ручной переключатель:

Пользователи могут нажать кнопку A/B для включения/выключения реле 1/2 вручную.

Но обратите внимание, что ручной переключатель A/B эффективен только тогда, когда текущая температура или уровень воды находится между заданным значением пуска и остановки.

C: индикатор настройки Wi-Fi или релейный выход 1 индикатор состояния

D: релейный выход 2 индикатора состояния

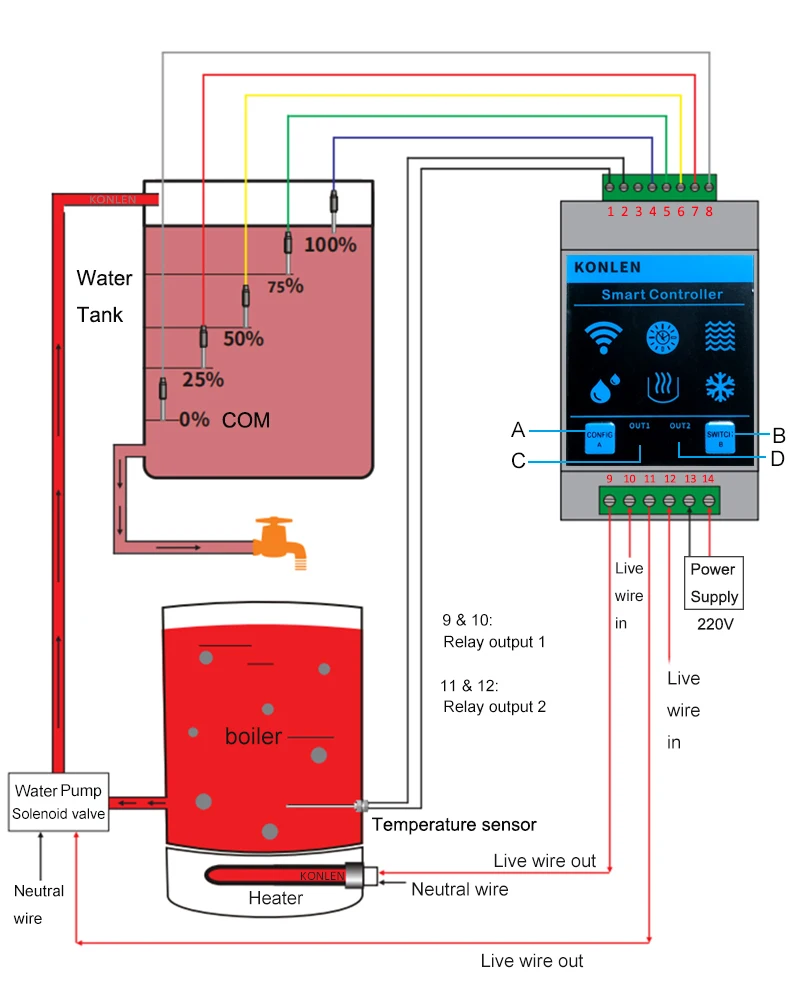

Терминал 1 и 2: подключение с датчиком температуры

Терминал 3: не используется.

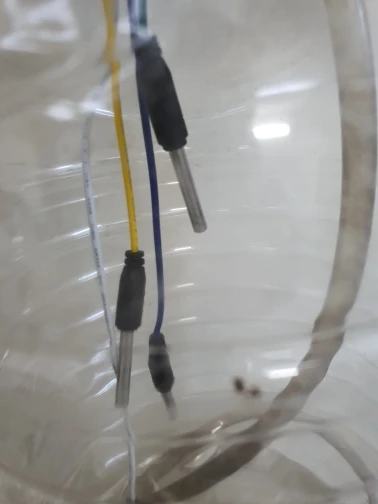

Терминал 4: 100% уровень воды (синий кабель)

Терминал 5: 75% уровень воды (зеленый кабель)

Терминал 6: 50% уровень воды (желтый кабель)

Терминал 7: 25% уровня воды (красный кабель)

Терминал 8: COM: общий электрод (белый кабель)

Терминал 9 и 10: релейный выход 1 (нормально открытый)

Обычно 9 и 10 соединяются с нагревателем или охладителем

Терминал 11 и 12: релейный выход 2 (нормально открытый)

Обычно 11 и 12 соединяется с водяными насосами, используется для управления водяным насосом ВКЛ/ВЫКЛ.

13,14 терминала: Электропитание 220 В.

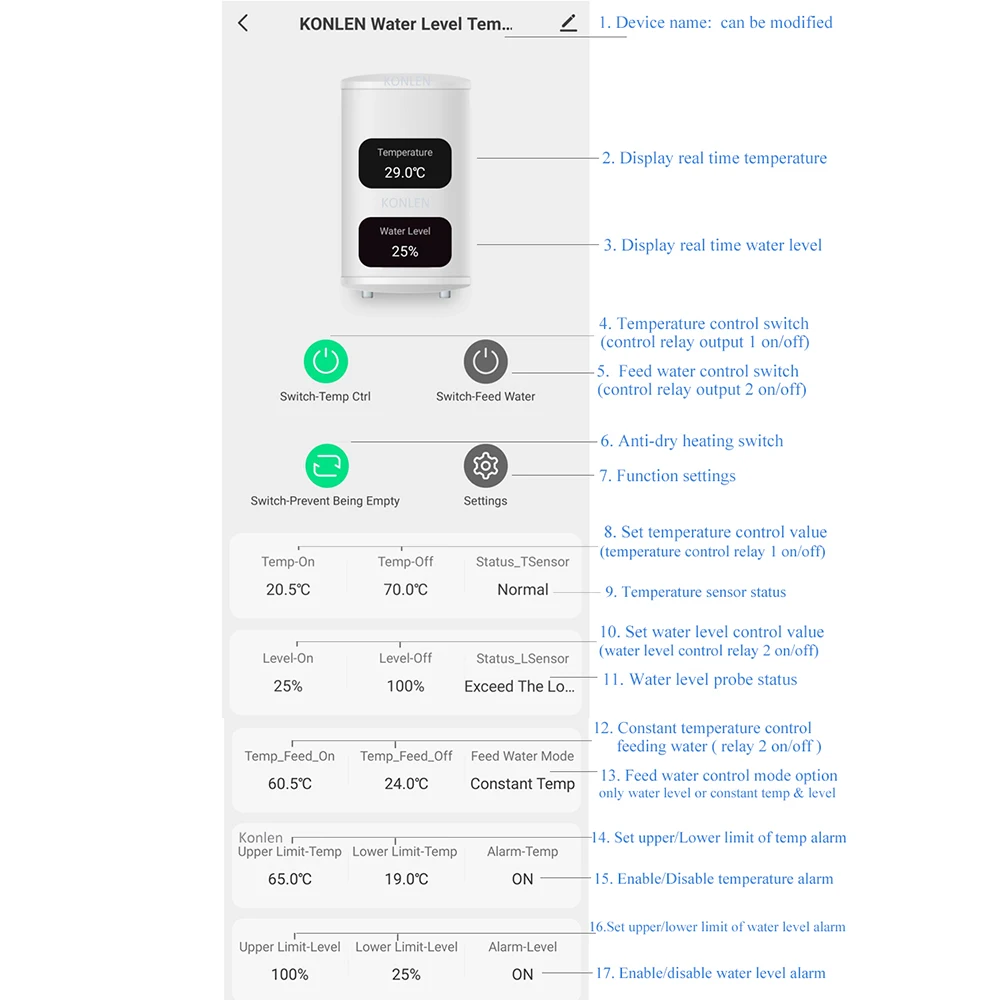

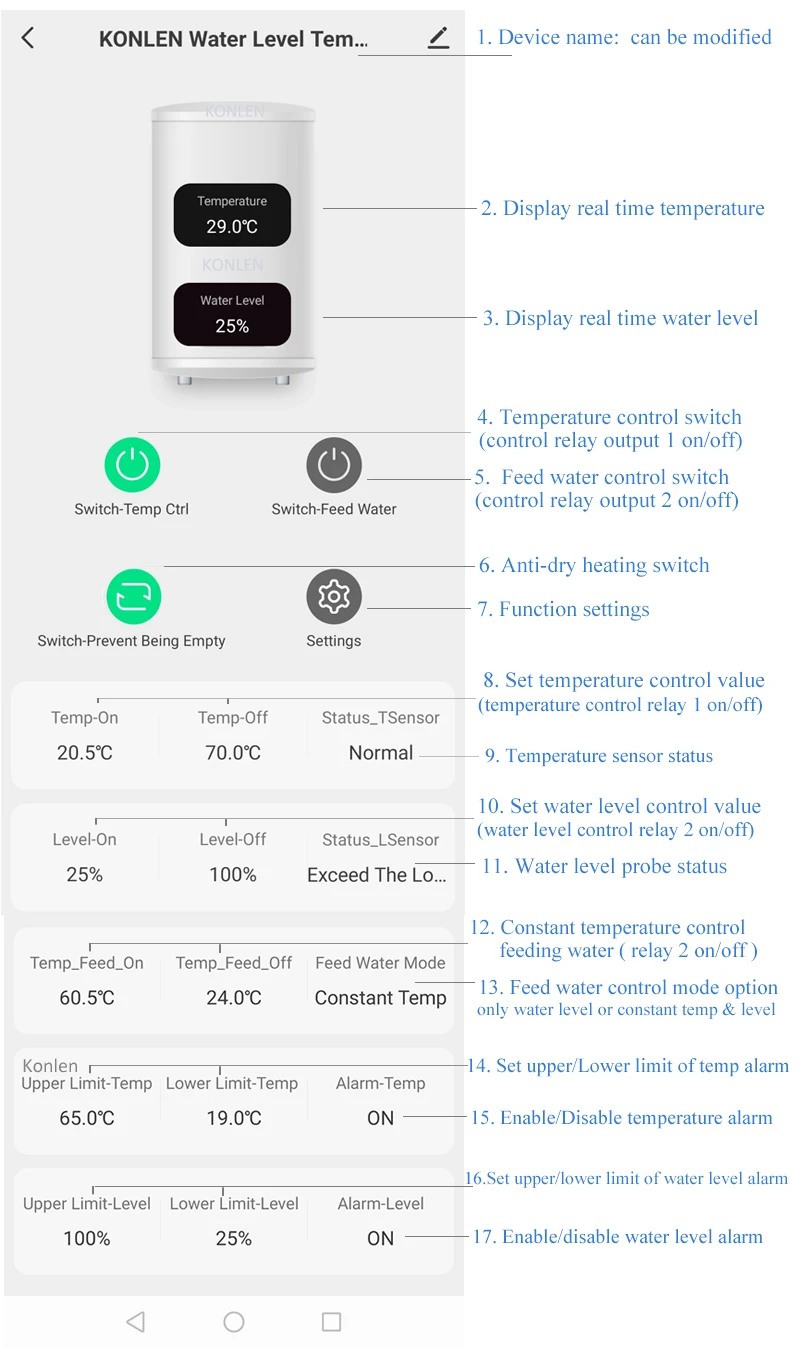

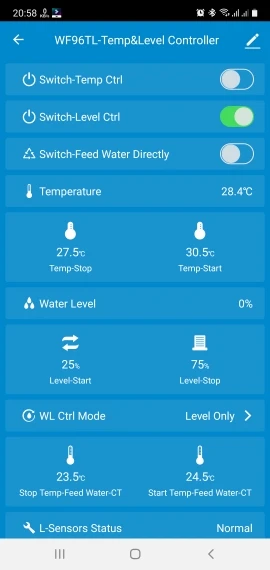

1. Название устройства: может быть изменено

2. Отображение температуры в реальном времени

3. Отображение уровня воды в реальном времени: пять уровней воды: 0%, 25%, 50%, 75%, 100%

4. Переключатель контроля температуры: реле управления выход 1 Переключатель ВКЛ/ВЫКЛ

5. Переключатель контроля наполнения воды: релейный выход 2 включения/выключения

Переключатель включения/выключения реле 1/2: Эффективен только тогда, когда текущая температура или уровень воды находится между заданным значением пуска и остановки.

6. Переключатель-предотвращает пустую воду: обязательный Выключатель воды для наполнения, он используется для защиты от сухого нагрева воды.

Когда уровень воды менее 25%, обеспечить подачу воды для предотвращения сухого нагрева.

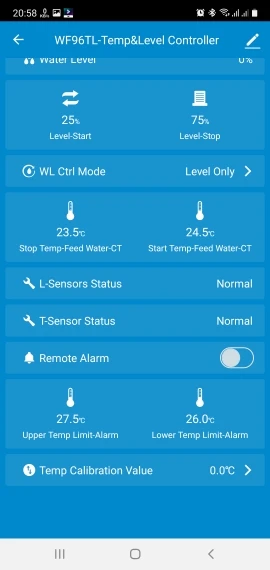

7. Функция настройки

8. Установите значение контроля температуры автоматического запуска/остановки нагревателя или охладителя, реле управления выход 1 ВКЛ/ВЫКЛ.

9. Отображение состояния датчика температуры

10. Установите значение контроля уровня воды автоматического запуска/остановки водяного насоса, реле управления Выход 2 вкл/выкл.

11. Отображение состояния датчика уровня воды

12. Установите постоянное значение температуры автоматического запуска/остановки для подачи воды, реле постоянного контроля температуры 2 вкл/выкл.

13. Режим контроля подачи воды (опционально): контроль только уровнем воды или и постоянной температурой и уровнем воды.

14. Установите верхний и нижний предел температурного сигнала

15. Включение/отключение температурного сигнала

16. Установите верхнее и нижнее предельное значение сигнализации уровня воды

17. Включение/отключение сигнализации уровня воды.

Режим управления 1: реле контроля температуры выход 1

Он может контролировать нагревание или охлаждение, и автоматически судит о режиме в соответствии с значением старта и стопа, установленными приложением.

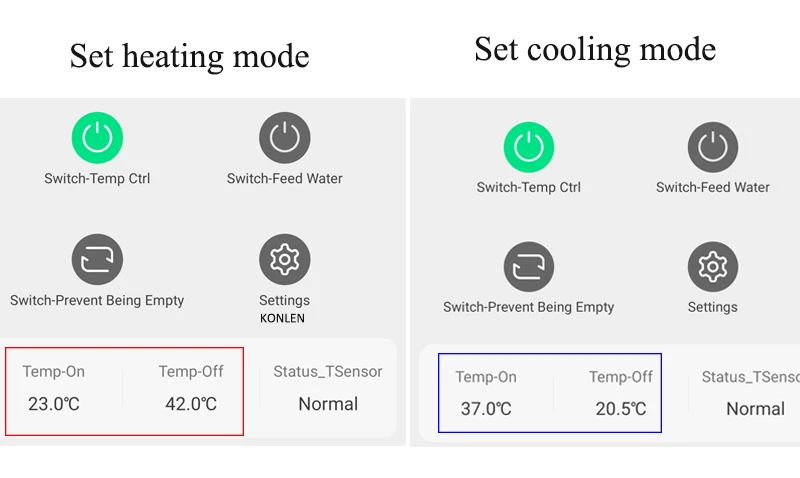

Режим 1: режим нагрева (низкий, высокий)

Когда заданная температура запуска ниже, чем stop vale, это режим нагрева. Например, xx ≤ 23 °C, запуск нагревательного оборудования; xx ≥ 42 °C, остановите его.

Режим 2: режим охлаждения (высокий, низкий)

Когда заданная температура запуска выше стопового значения, это режим охлаждения. Например, xx ≥ 37 °C, запуск охлаждающего оборудования; xx ≤ 20,5 °C, остановите его.

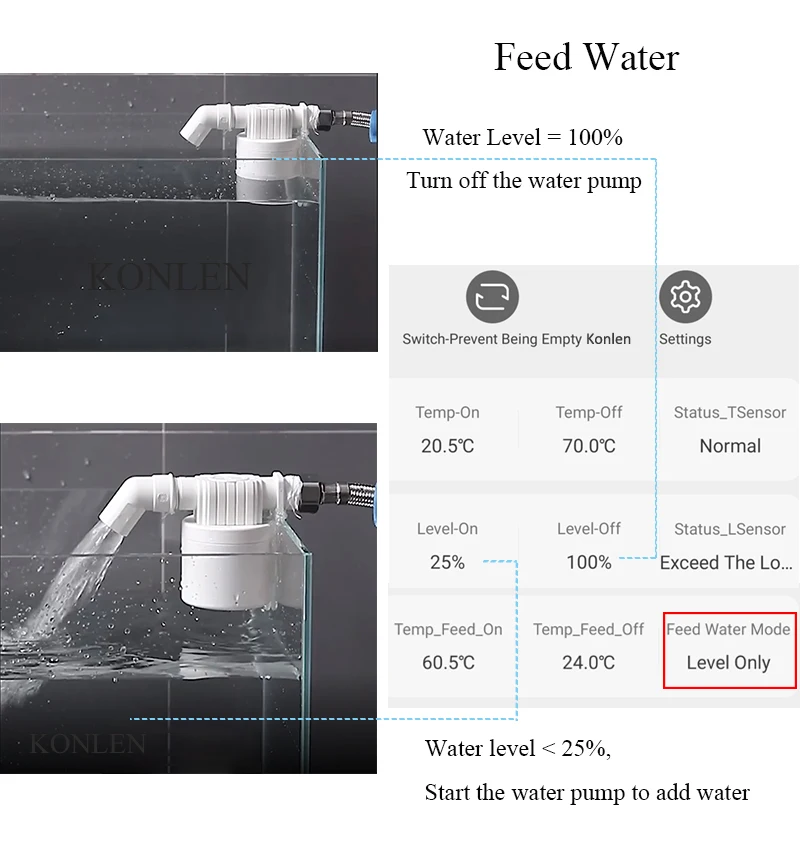

Режим управления 2: реле контроля уровня воды выход 2

Настройка приложения: режим контроля подачи воды:Датчик уровня воды только в том случае,

Он работает, чтобы добавить воду только в соответствии с заданным значением уровня воды, без постоянного ограничения температуры.

Уровень воды <пусковой уровень, релейный выход 1 подключается, начать заливать воду;

Уровень воды ≥ заданный "стоп-уровень", релейный выход 1 разъединение, остановка для добавления воды.

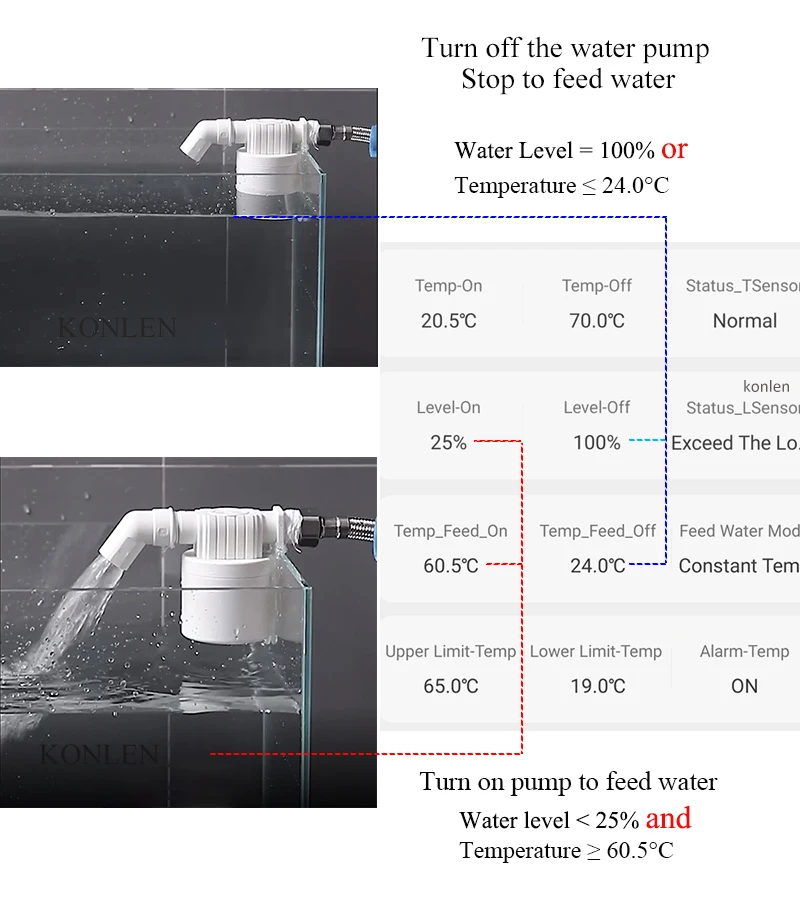

Режим управления 3: реле контроля температуры и уровня воды выход 2

Настройка приложения: режим контроля подачи воды: постоянная температура

A. Запуск водяного насоса для заполнения воды:

Если устройство удовлетворяет два условия, как показано ниже, в то же время, релейный выход 2 соединяется, начните водяной насос для заполнения воды.

1) уровень воды <уровень запуска

2) температура ≥ значение запуска

B. Остановите водяной насос для заполнения воды

Если устройство соответствует одному из двух условий, релейный выход 2 отключается, остановите, чтобы залить воду.

1) уровень воды ≥ предустановленный "стоп-уровень", реле 2 разъединения

2) температура ≤ предустановленный "постоянная температура стопа значение", реле 2 разъединения

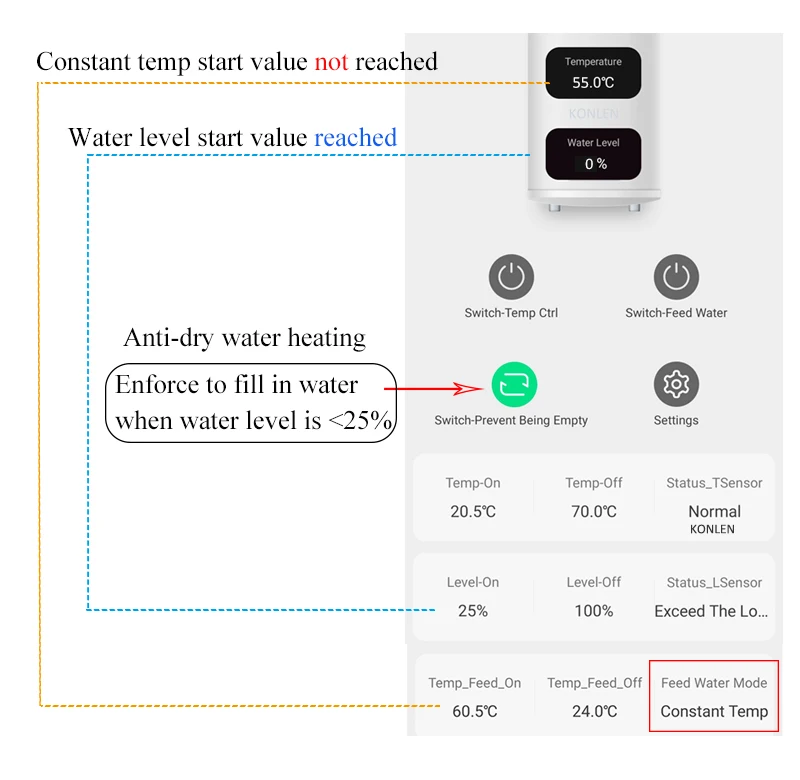

Режим 4: предотвращает пустую воду

Используется для защиты от сухого нагрева воды.

Настройка приложения: переключатель-предотвращает пустую воду, включите ее.

В некоторых особых случаях необходимо включить защиту от сухого нагрева воды.

В режиме постоянного контроля температуры, это позволит включить водяной насос для заполнения воды, когда уровень воды ниже 25% для предотвращения сухого нагрева, хотя заданное значение температуры запуска еще не достигло. Когда уровень воды менее 25%, релейный выход 2 задержки 10 секунд для подключения, затем начать заливать воду; Когда уровень воды достигает 25%, релейный выход 2 задержки 10 секунд для отключения, затем перестаньте заливать воду.

Режим 5: ручное управление переключателем

Релейный выход 1 ручное управление: Кнопка A на устройстве или кнопка «Switch-Temp Ctrl» на приложении

Релейный выход 2 ручное управление: кнопка B на устройстве или кнопка «Переключение-подача воды» на приложении.

Ручной переключатель эффективен только в том случае, если заданное значение "start" или stop "не достигается. Таким образом, ручной переключатель выполняет только команду on/off, когда температура или уровень воды между заданным значением start и stop.

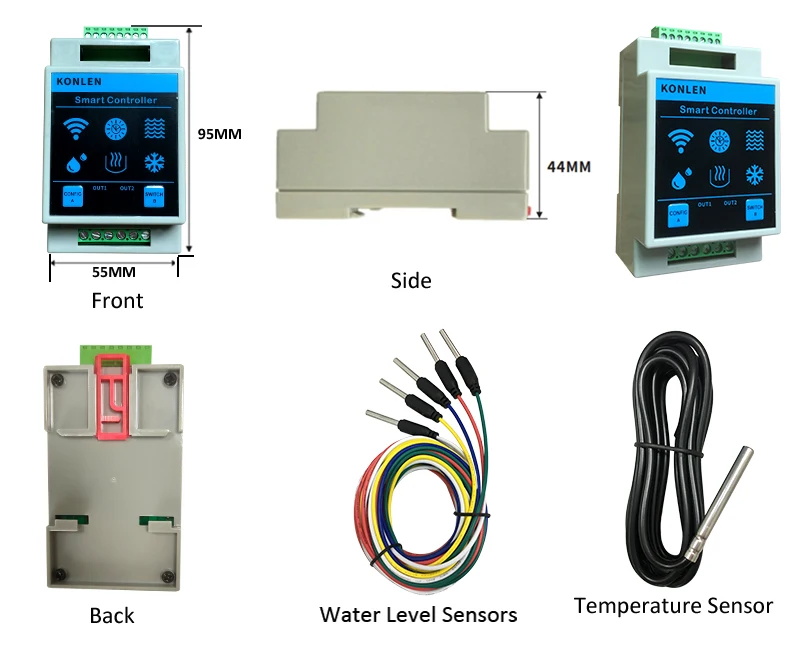

Упаковочный лист

Руководство пользователя на английском языке-1 шт.

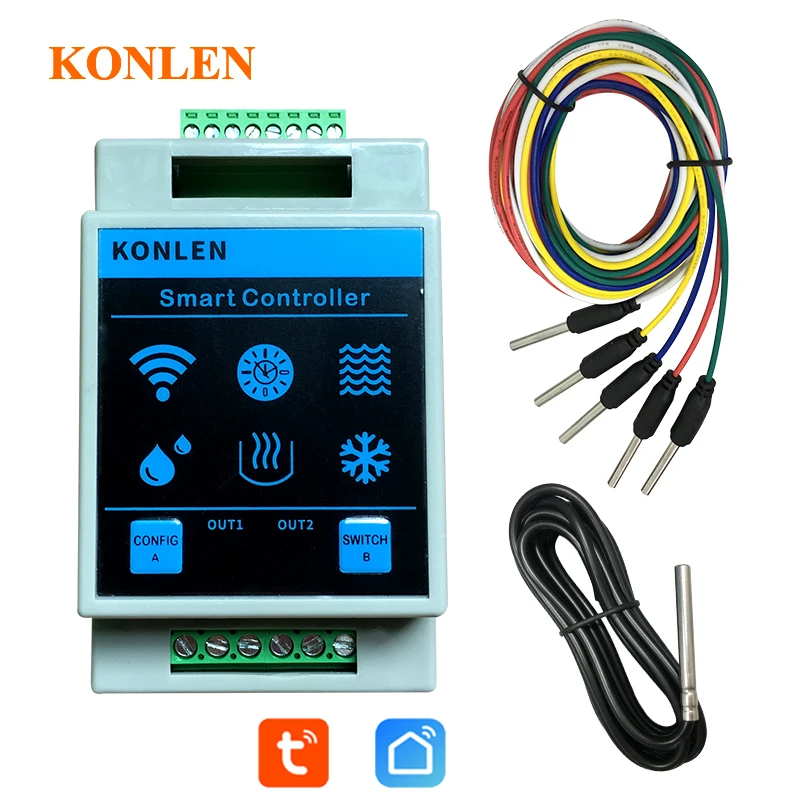

1 х wifi контроллер уровня воды

1 х Wi-Fi датчик температуры с 2 метра.

5 x датчиков уровня воды с разной длиной кабеля.

Обратите внимание:

Белый кабель: 3,5 метров

Красный кабель: 3,1 метров

Желтый кабель: 2,3 метров

Зеленый кабель: 1,1 метров

Синий кабель: 1 метр

Пользователи могут продлить кабель датчика уровня воды самостоятельно, если длина кабеля не достаточно. Максимальная длина кабеля, который может быть расширен, составляет 30 метров.

Спецификация:

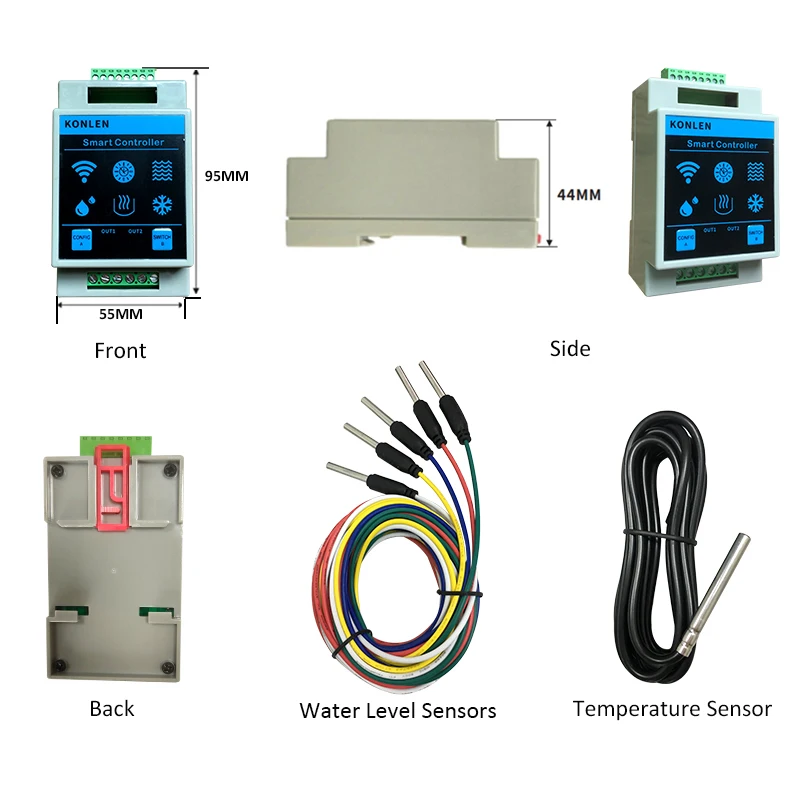

Размер продукта: 95 мм x 55 мм x 44 мм

Источник питания:AC220V(Доступно для диапазона от 210 В до 240 В).

Диапазон температуры обнаружения: от-30 ℃ до + 140 ℃

Погрешность измерения температуры: ± 1 ℃

Уровень воды: дисплей 5 уровней, 0%, 25%, 50%, 75%, 100%

Повышение уровня воды: уровень воды <25% электрода, дисплей приложения 0%; Достигать до 25%, дисплей приложения 25%; Достичь до 50%, дисплей приложения 50%; Достичь до 100%, дисплей приложения 100%.
