Canny 5,3 Pico-Маленький, Бюджетный, визуально программируемый логический контроллер с тремя универсальными каналами ввода/вывода (+ 12 В/GND/100 мА), защищенными от перенапряжения ADC (0...+ 5 В). Компактность контроллера позволяет установить его в местах с ограниченной мощностью и даже в жгуте автомобильной проводки. Достаточно для многих решений, количество каналов контроллера и низкая цена позволяют использовать его там, где возможности старших моделей canny будут избыточными.
Контроллер идеально адаптирован для работы как часть бортовой сети транспортного средства, но объем его возможных приложений гораздо шире. Доступная цена, очень маленький размер, записывает низкое энергопотребление, возможность сопряжения с ПК и сочетания контроллеров в сети, позволяет использовать canny 5,3 Pico в домашних или промышленных системах, где дорогие промышленные контроллеры не оправданы.
Canny 5,3 PicoПозволяет легко включить в Can-, Lin-или Modbus-сеть отдельные реле, дискретные, цифровые или аналоговые датчики, организовать прием, передачу, обработку и <реле> может <--> Lin, может <--> modbusrtu реализовывать различные алгоритмы управления и управления.
Контроллер поставляется в двух вариантах:

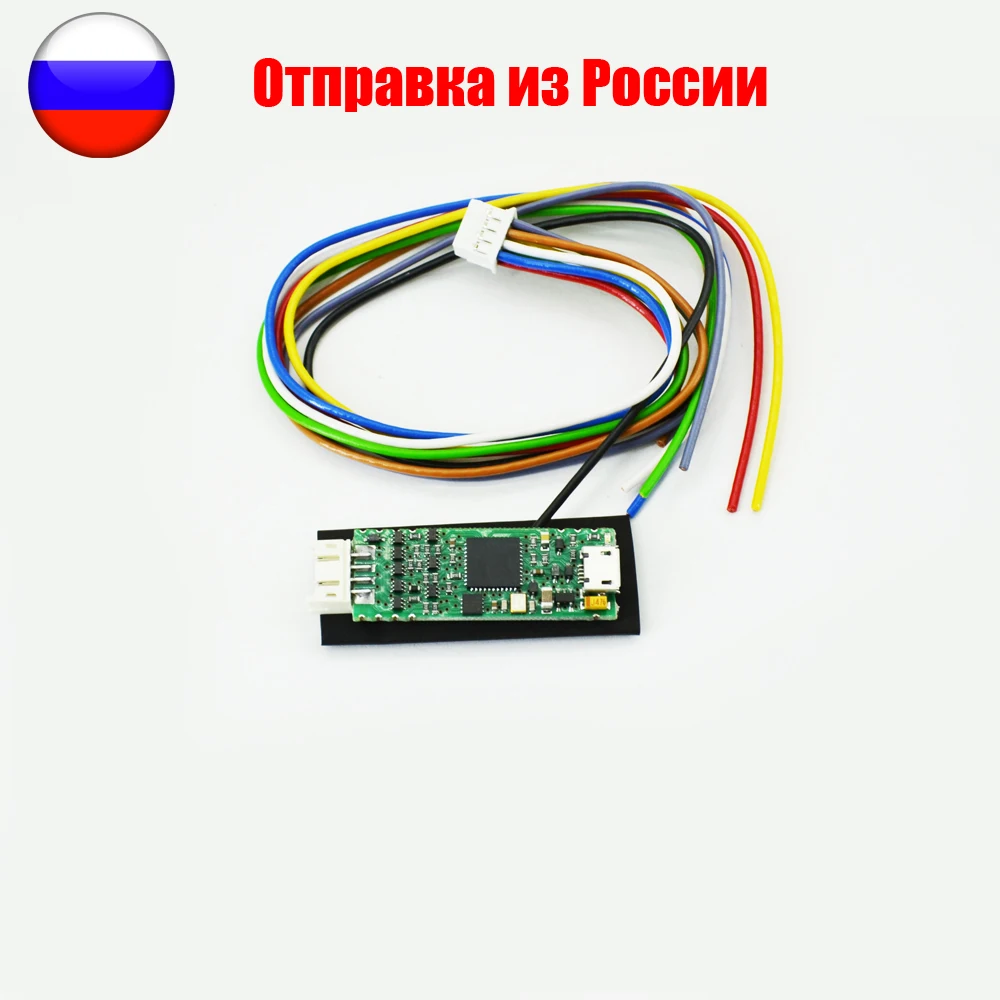

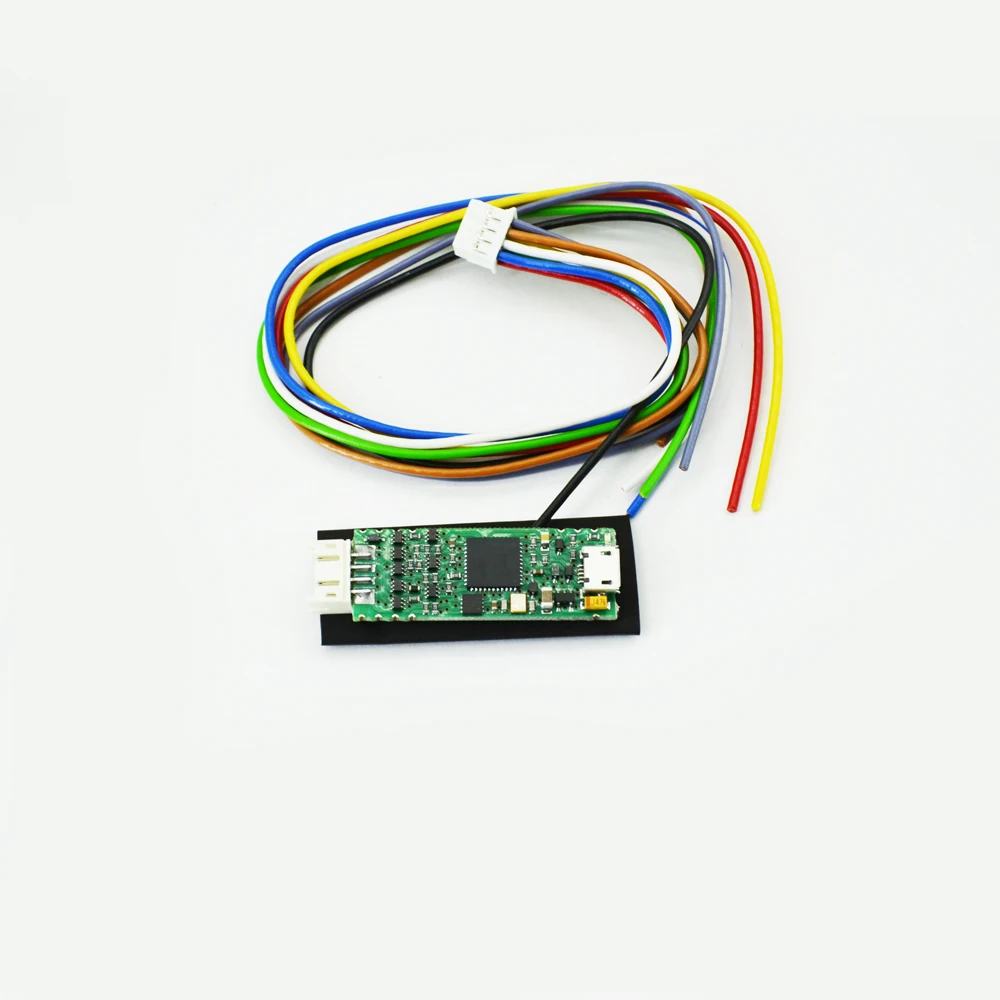

Canny 5,3 pico-для автономного применения, с установленным разъемом x1 и кабельным ремнем

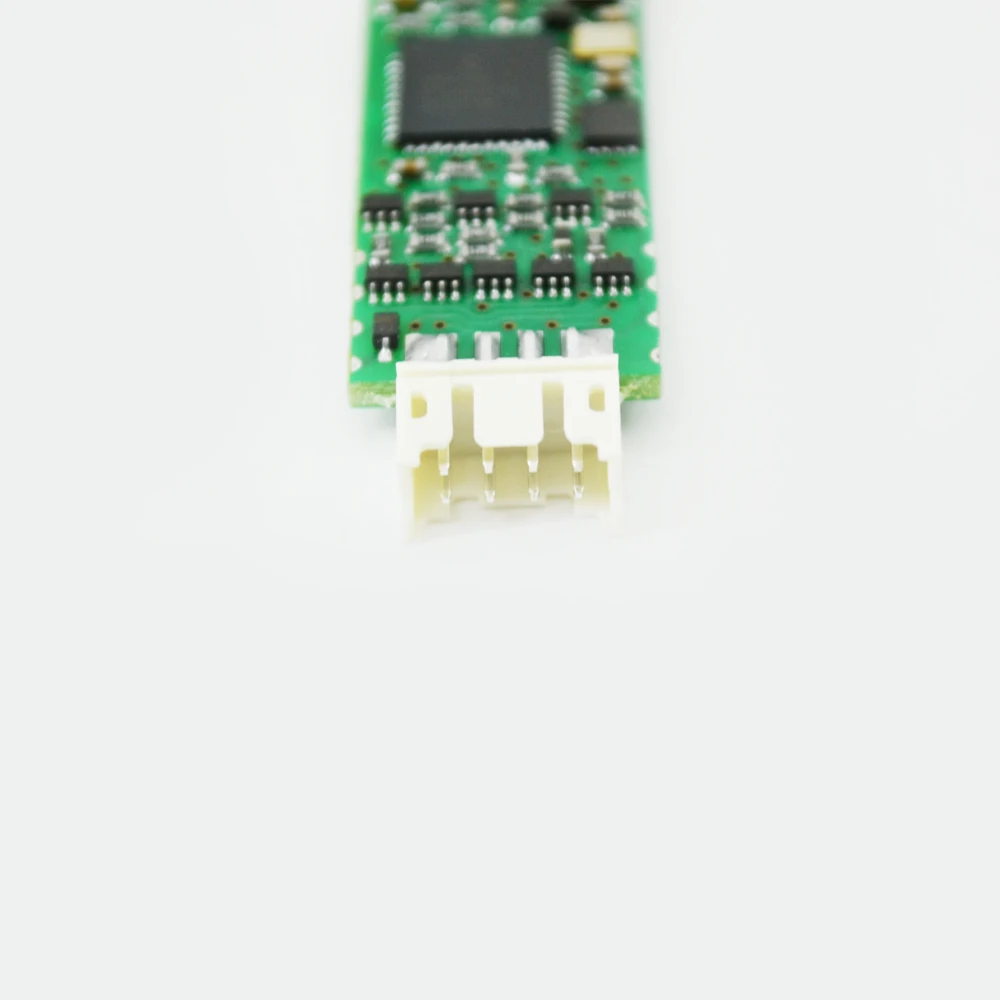

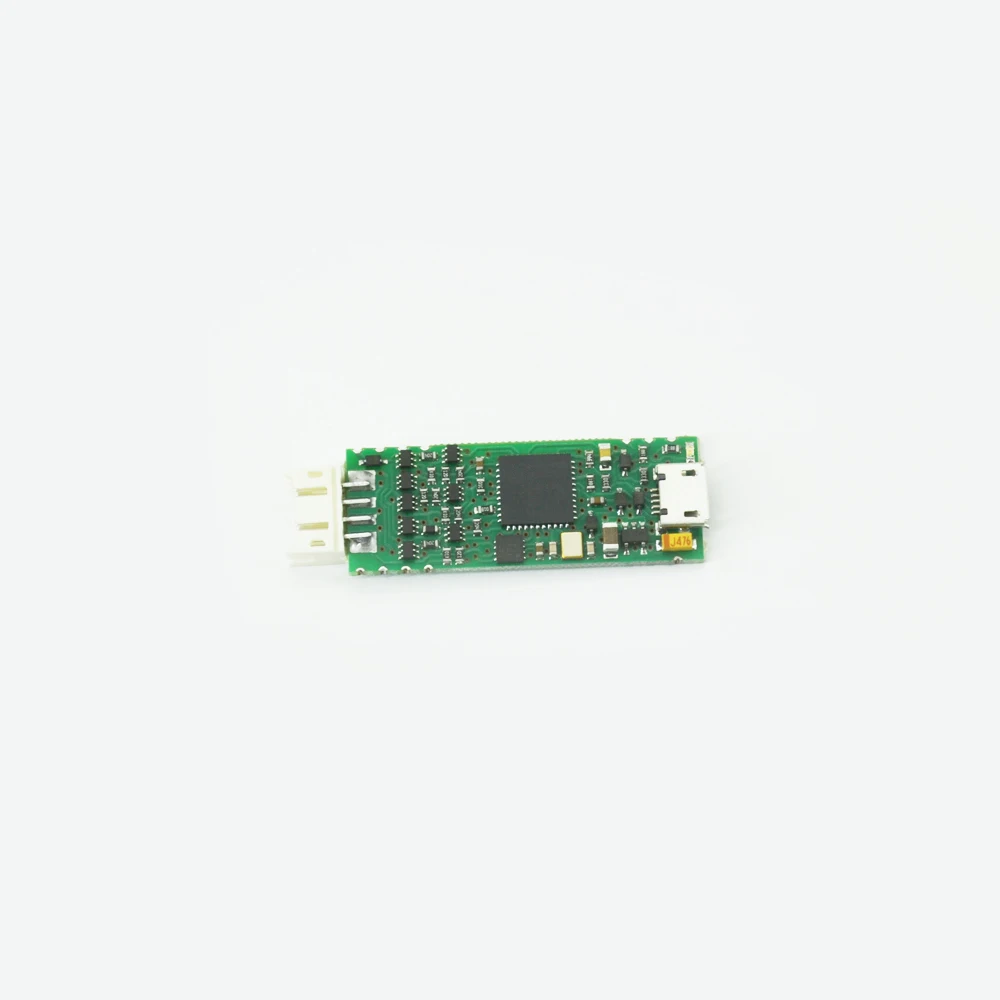

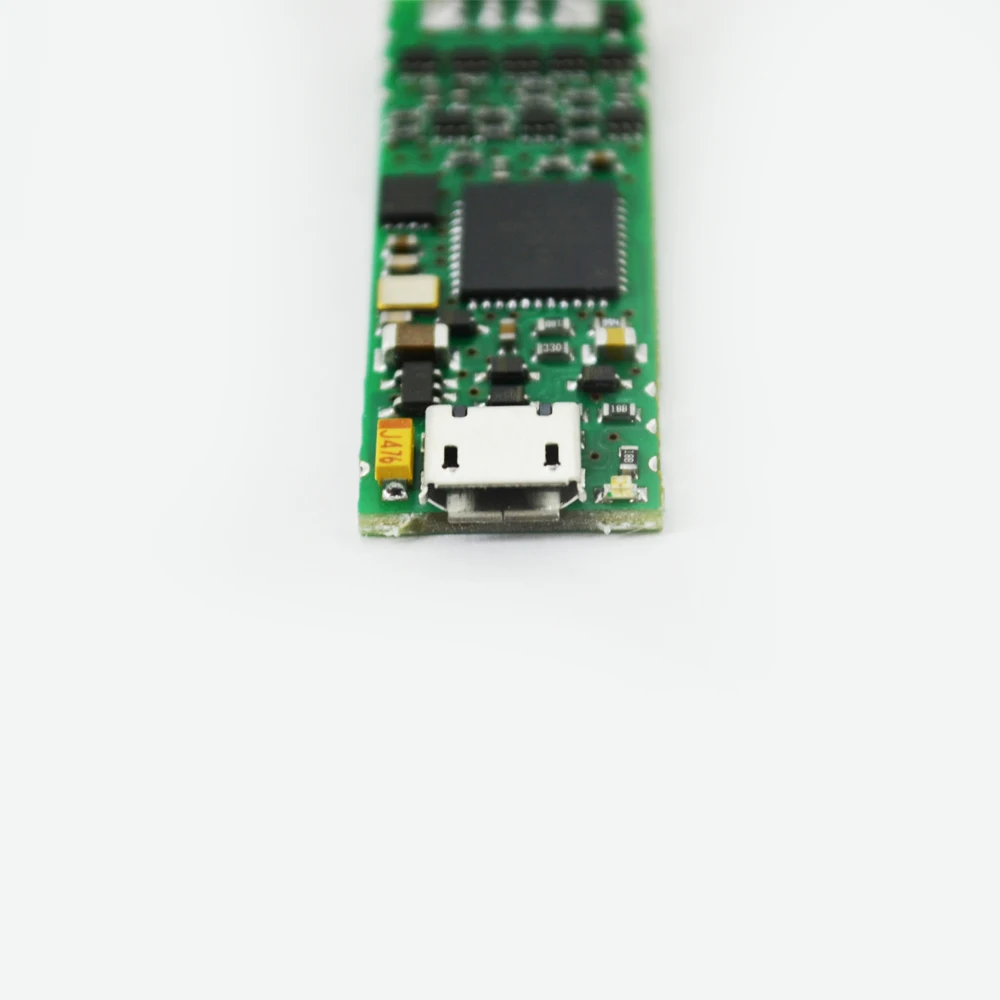

Canny 5,3 Pico OEM-для встроенного применения, только плата контроллера, без гнезда X1
Особенности::
Каналы ввода/вывода
3 универсальных канала ввода/вывода, которые могут работать в выходных и входных режимах, как положительная, так и отрицательная полярность
Максимальный ток на каждом из каналов ввода/вывода составляет 100 мА (Индуктивный, резистивный или емкостной нагрузки), максимальный общий ток нагрузки до 300 мА
Максимально допустимое постоянное напряжение на каналах контроллера не должно превышать 16 В
Контроллер оснащен умной защитой каналов ввода/вывода от перегрузки и скачков напряжения
Цифровые последовательные интерфейсы
1 can Интерфейс 2.0a/B
2 интерфейса UART
2 интерфейса Lin 1,3/2,0
Ширина-импульсная модуляция/метров
Каждый из 3 каналов контроллера может работать в режиме PWM с разрешением 1 мс, в то время как можно активировать все каналы одновременно, с индивидуальными настройками периода и заполнением
Каждый из 3 каналов контроллера может работать в режиме РЧ ШИМ с разрешением 1 мкс, в то время как в каждой отдельной точке времени, как выход РЧ ШИМ может работать вверх
Каждый из 3 каналов контроллера может работать в режиме асинхронного счетчика ввода, с индивидуальными параметрами подсчета импульса: передний счетчик, задний счетчик определение входной ширины импульса с разрешением 1 мкс
Аналоговый в цифровой преобразователь
Один отдельный канал контроллера работает в режиме ADC с высоким током и предназначен для изменения напряжения от 0 до 5 В с разрешением 12 бит и встроенной защитой от перенапряжения.
