Последнее обновление: 24.03.2022

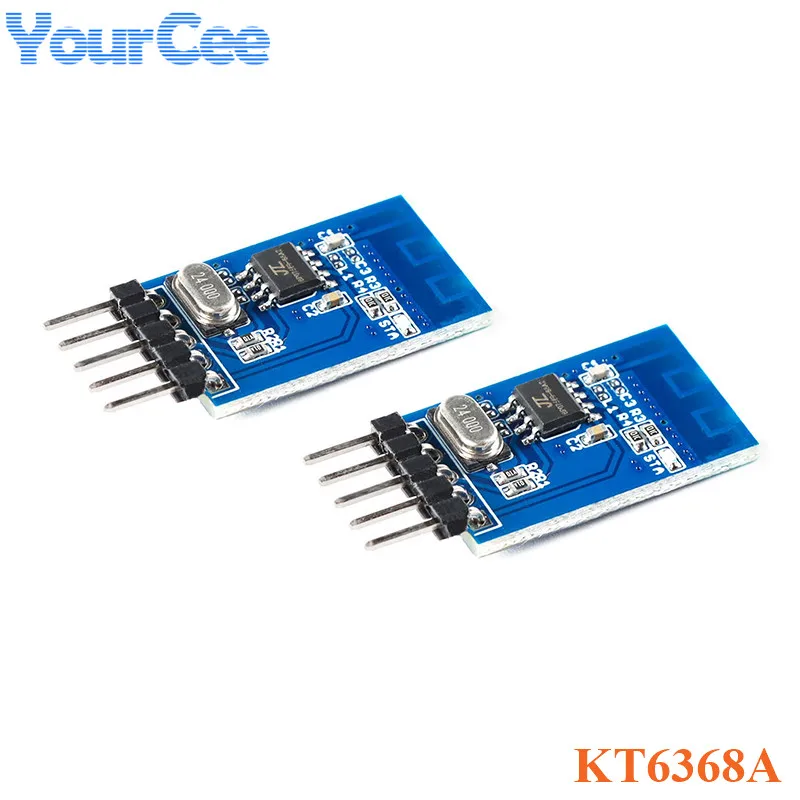

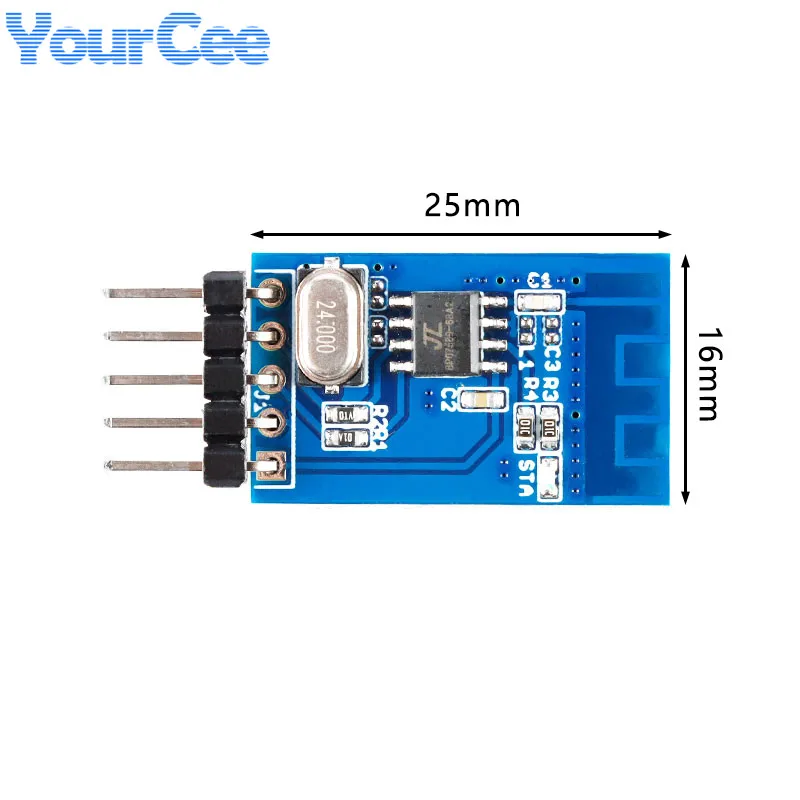

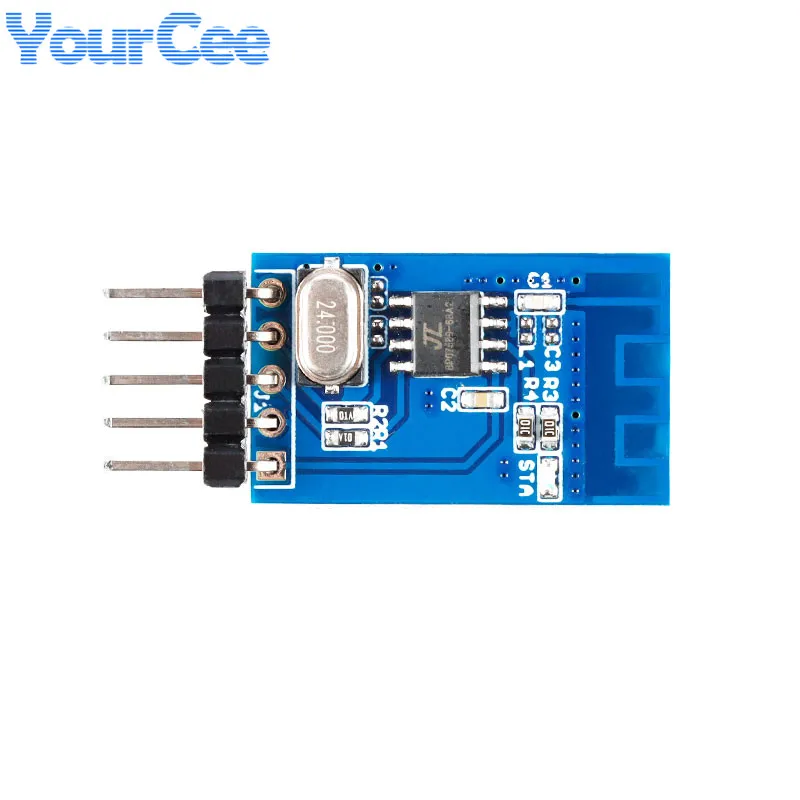

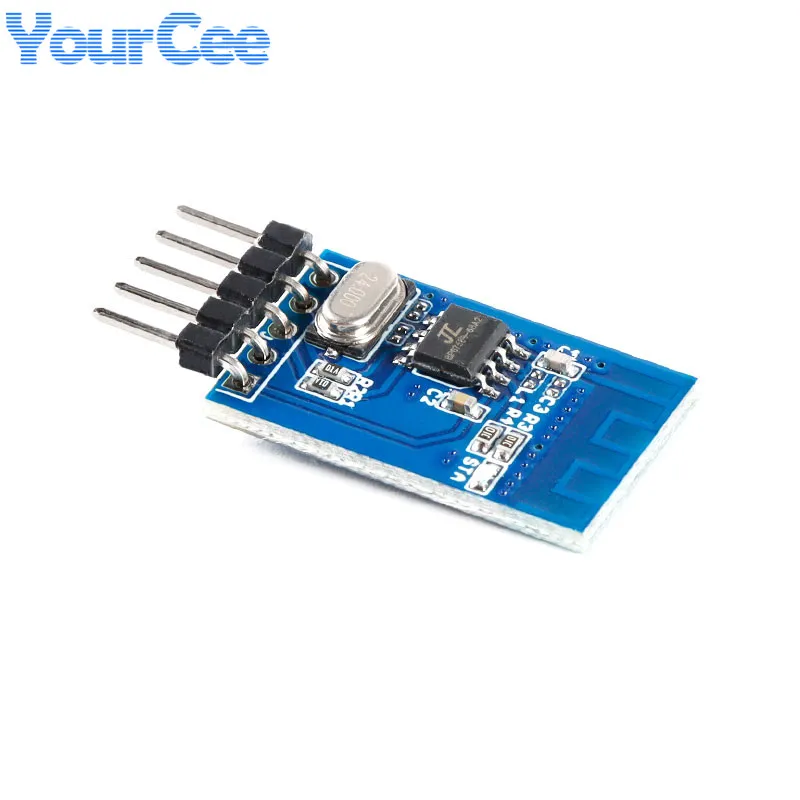

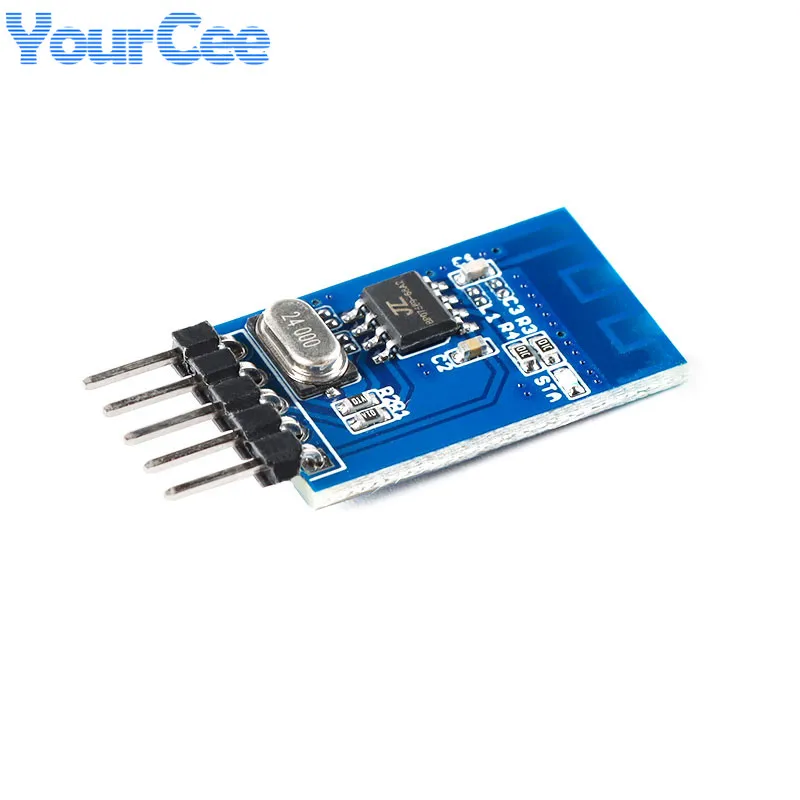

KT6368A-это двухрежимный чистый чип передачи данных, который поддерживает Bluetooth-совместимую версию 5,1 BLE и функцию SPP 21 версии. Изюминкой чипа является его ультра-маленький размер и ультра-низкая цена. И простая и прозрачная передача и серийная функция управления. Это значительно снижает сложность и стоимость разработки встроенных Bluetooth-совместимых в других продуктах.
KT6368A поддерживает подключение к мобильным телефонам для двустороннего обмена данными, широко известный как «Прозрачная передача, совместимая с Bluetooth». Через интерфейс UART, он поддерживает общие команды, такие как: Настройка имени, настройка адреса, настройка скорости передачи данных и т. Д.
Параметры продукта:
• Рекомендуется для того, чтобы дать напряжение 3,3 V [2,2 V-3,4 V].
* Мгновенный ток при запуске составляет 26 мА. Стабильный в течение примерно 1 секунды, затем он опускается до 4 мА
* Буфер UART, предоставленный чипом, составляет 1K байт, а скорость передачи данных по умолчанию составляет 115200
* Для коэффициента BLE, мы не сделали полный тест, пожалуйста, проверьте его самостоятельно, если вам нужна Высокоскоростная передача
* Передача SPP, рекомендуется, чтобы один пакет данных не превышал 512
Байт за раз, и скорость передачи рекомендуется измерять самостоятельно
* Скорость передачи BLE отличается из-за различных версий мобильный телефон. Таким образом, нет возможности равномерно объяснить скорость, пользователь измеряет ее сам
Общая проблема:
Вопрос 1: как провести различие между инструкцией и последовательным портом прозрачной передачи данных? Как узнать, совместим ли Bluetooth?
1. По команде, действителен только тогда, когда Bluetooth-совместимый не подключен
2. Если соединение, совместимое с Bluetooth, успешно, оно войдет в
Прозрачная передача, и команда AT будет недействительна.

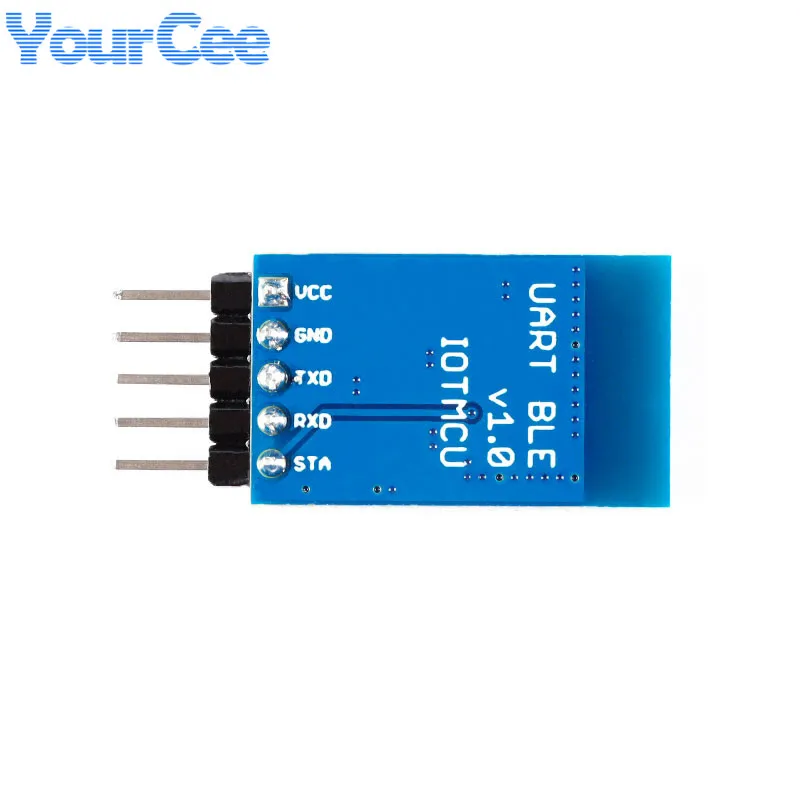

3. Это зависит от штыря STA модуля. Низкий уровень выхода не подключен. Выход высокого уровня после успешного подключения
Вопрос 2: Как определить, работает ли чип правильно? И соединение последовательного порта является нормальным?
1.
На данный момент чип включен, pin 2 будет выводить высокий уровень
В течение 1 секунды, а затем немедленно потяните его вниз. Поэтому Подключите индикатор
Светильник, чтобы увидеть состояние
2.
Когда чип включен, Серийный порт, безусловно, вернется
Информация. Обратите на это внимание, если вы не получили его, есть
Проблема с серийным
Вопрос 3: Поддерживаете ли вы Изменение UUID, имя, совместимое с Bluetooth, и Bluetooth-совместимый MAC-адрес?
1. Поддержка изменения имени, совместимого с Bluetooth, и Bluetooth-совместимого MAC-адреса
2. Конечно, он также поддерживает по команде для чтения. Uuid не поддерживает собственные модификации клиентов в данный момент, они будут добавлены позже.
