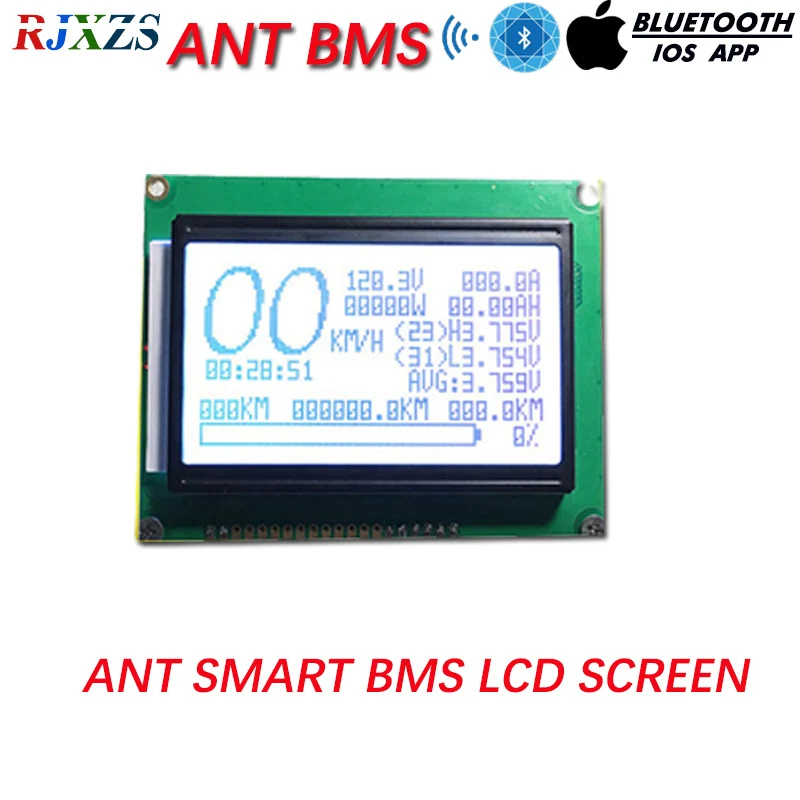

ANT BMS умный ЖК-экран для нового DIY LiFePO4 LTO литий-ионного IOSAndroid Bluetooth APP по

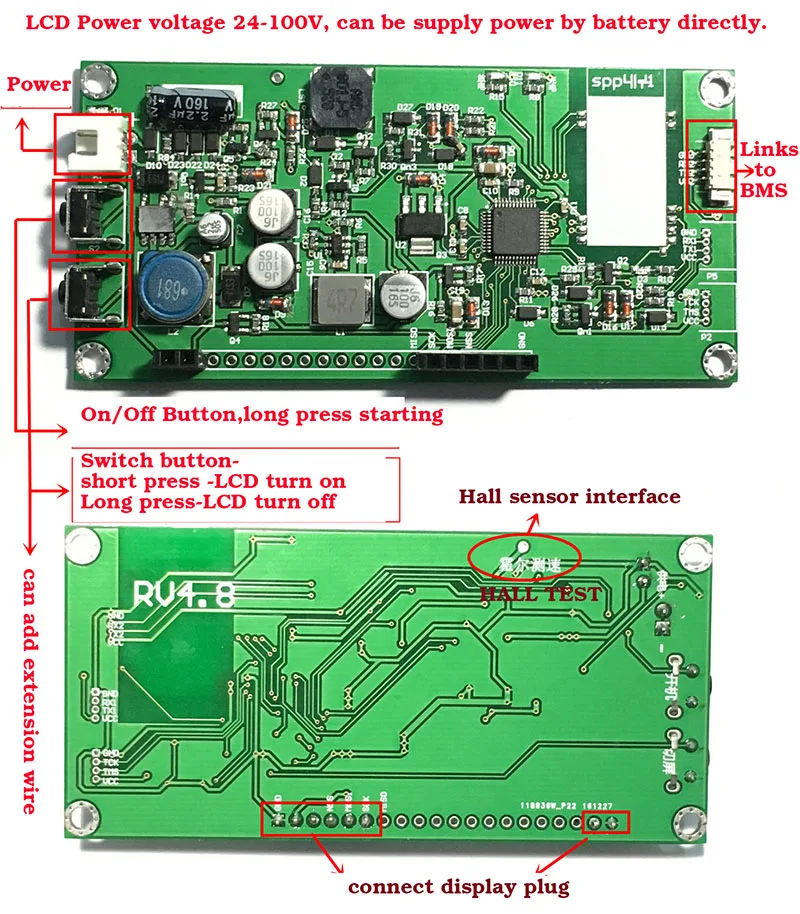

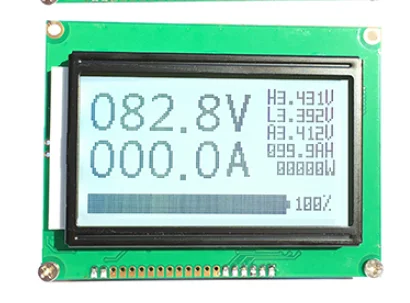

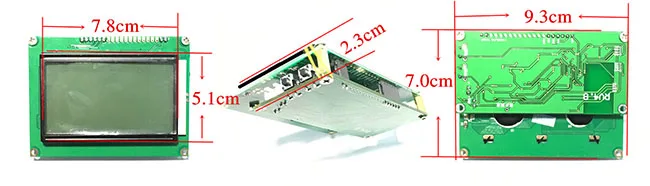

Параметры ЖК-экрана: (привод RV 4,8)Товар без экрана, плата не устанавливает сигналы экрана.

Диапазон напряжения: 24-100 в, может подключаться к батарее напрямую.

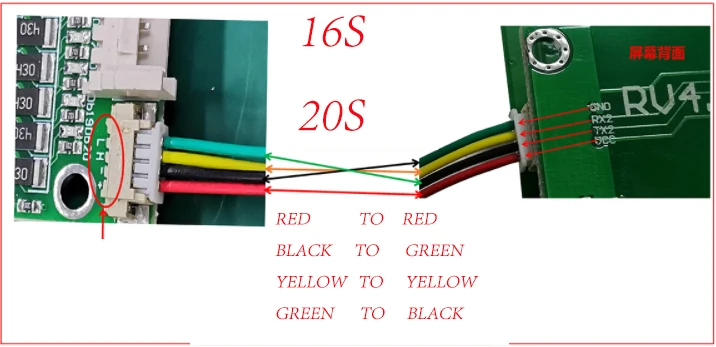

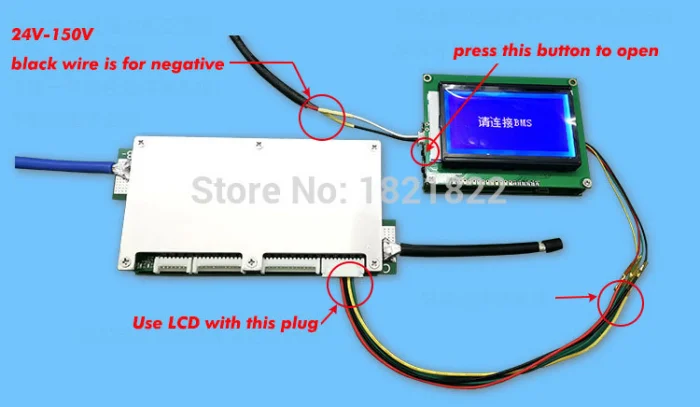

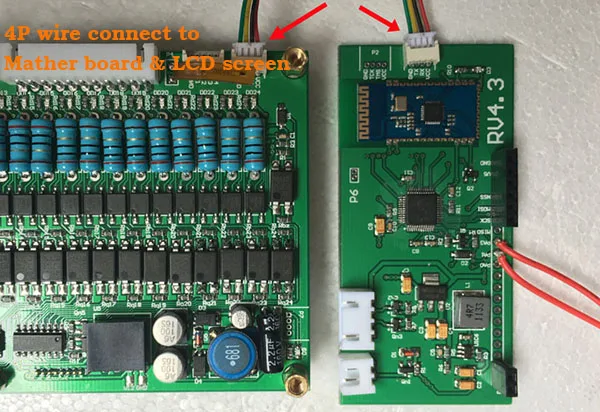

Для 16S и 20S ANT BMS, ЖК-кабель связи,

Красный и красный

Черный и зеленый

От желтого до желтого

Зеленый и черный

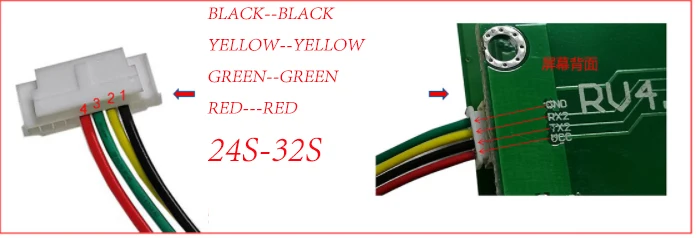

Для 24S и 32S ANT BMS, ЖК-кабель связи, цвет такой же,

Красный и красный

Черный и черный

От желтого до желтого

Зеленый и зеленый

1. Уведомление о монтаже батареи перед установкой BMS:

Каждая ячейка должна соответствовать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА · ч). Lfepo4 cell, напряжение между 2,6 V ~ 3,5 V, li-ion cell, напряжение между 3 ~ 4V.

Если ячейки полностью заряжены, пожалуйста, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серия.

2. Инструкция по подключению проводов BMS:

(A) Подключите Б-большой короткий провод к аккумулятору общего отрицательного конца (B-и разрядный порт, вы должны использовать один большой провод для подключения отверстия)

(B) Подключите провода сигнала/баланса: Удалите провода баланса из BMS перед сборкой. Запуск от B-, первый провод подключается к B-, второй баланс B1 провод подключается к первой ячейке положительным, B2 подключается к второй ячейке положительным, баланс провода пайки должны быть в соответствии с заказом B-,B1,B2,B3....
