ES9038pro имеет те же функции и функции, что и ES9028PRO. ES9038-это обновленная версия выше, чем ES9028, с лучшими эффектами и параметрами, чем ES9028, большей динамикой и лучшим общим звуком. Конечно, цена чипа намного дороже, чем ES9028.

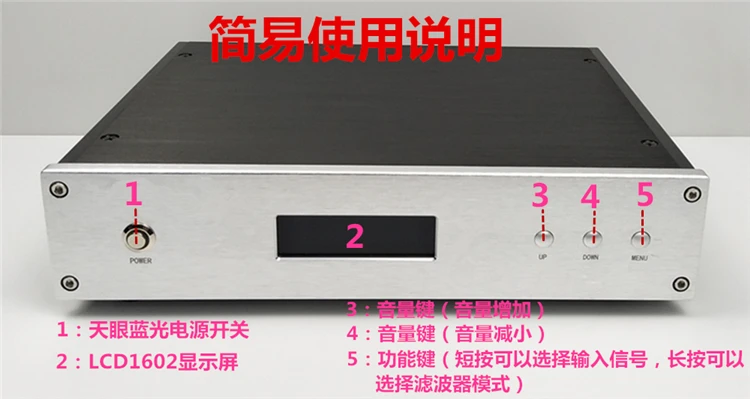

Руководство по эксплуатации:
Размер машины: W * H * L = 280mmx62mmx21.5 мм (за исключением выступающих мест)
Вес нетто: 3,7 кг
Вес с упаковкой: 4,5 кг почтовых сборов в качестве 5 кг

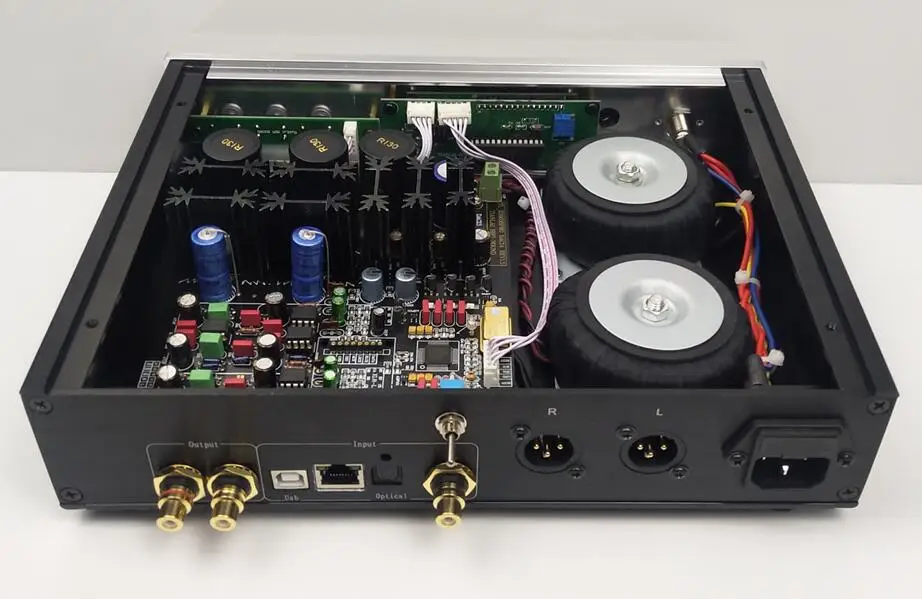

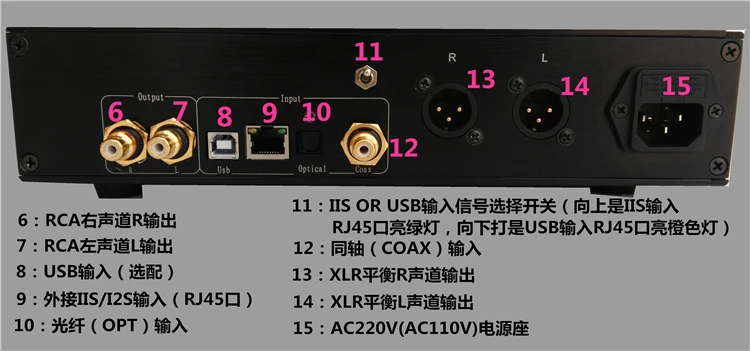

Входной интерфейс: 1 комплект коаксиальных портов, 1 комплект оптических оптоволоконных портов, 1 комплект внешних портов IIS/I2S, 1 комплект usb-портов (для использования необходимо добавить usb-карту)
Выходной интерфейс: 1 пара RCA разъем lotus Односторонний выход; Пара XLR сбалансированного порта Canon разъем двойной выходной порт
Основные характеристики:
1. Поддержка коаксиального входа: PCM: 44k-384 кГц, 16-32 бит; DSD DOP 128 (3,072 МГц);
2. Поддержка оптического ввода: PCM: 44k-384 кГц, 16-32 бит; DSD DOP 64 (2,822 МГц);
3. Вход USB (требуется карта USB для дочери):
(1) XMOS USB дочерняя карта: поддерживает частоты дискретизации PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц, DSD: DSD64, DSD128, DSD256 (2,822, 3,072, 5,644, 6,144, 11,2896 и 12,288 МГц);
(2) Италия Amanero iis usb карта дочери: может поддерживать PCM частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц
DSD: DSD64, DSD128, DSD256 (2,822, 3,072, 5,644, 6,144, 11,2896 и 12,288 МГц)
4. Внешний вход I2S/IIS (с интерфейсом RJ45): частота дискретизации PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц, DSD: DSD64, DSD128, DSD256 (2,822, 3,072, 5,644, 6,144, 11,2896 и 12,288 МГц)
Поддержка аудиовыхода: RCA стерео выход, XLR балансный порт выход
Описание основных материалов:
1. Печатная плата: FR-4 военный A-level, схема принимает многослойный дизайн платы и технологию погружения золота;
2. Кристаллический Осциллятор: 0.1ppm ультра-высокая точность локального золота TCXO температурно-Компенсированный кристаллический осциллятор;
3. Операционный усилитель: 6 LME49710na fever операционный усилитель s, известный как королева операционного усилителя s, используются для преобразования сигнала V/A и фильтрации низких частот LPF;
4. Декодирующий чип: с помощью ES9028PRO и ES9038PRO декодирование чипов в качестве ядра декодирования, есть 8 независимых каналов D/A внутри так же, как ES9018s. Разница заключается в том, что он имеет более высокие показатели производительности, чем 9018, большую динамику и разрешение, и самая большая особенность заключается в том, что ES9028 (ES9038PRO) может напрямую передавать и воспроизводить 3,078 МГц DOP (DSD, SACD) через коаксиальное и оптическое волокно, которое находится вне досягаемости других чипов декодера;
5. Сопротивление: принимает импортное сопротивление Дейла;
6. RCA: импортированное высококачественное сиденье lotus гораздо лучше, чем RCA CMC816. Качество хорошее с первого взгляда, и нет необходимости говорить.
7. Конденсатор: основной конденсатор фильтра принимает 3 британских импортированных Nover (Novartis) Аудио 35V6800uF fever аудио конденсаторы, голос гладкий и деликатный, А конденсатор op amp decoupling принимает 8 Ina ELNA silmic II brown god второго поколения Натуральные Шелковые конденсаторы + несколько красных конденсаторов Weima 104, У каждого ИМС операционного усилителя положительные и отрицательные источники питания есть независимые отделяющие конденсаторы, которые обеспечивают чистое звуковое дно и лучшее разделение. Плата также использует Philips 220 мкФ axial, Philips silver shell твердые конденсаторы, танталовые твердые конденсаторы, американские импортные серебряные слюды конденсаторы и т. Д. Не говоря уже о них, все, чтобы выжать потенциал 9028 (es9038).

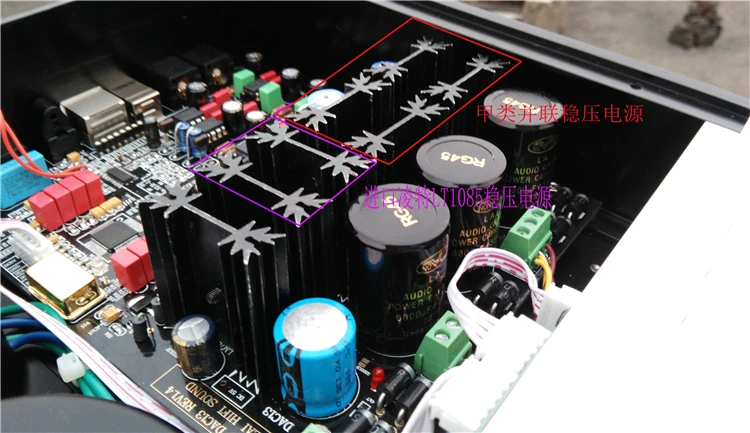

8. Схема стабилизатора напряжения: аналоговая схема (блок питания op-amp) принимает C5171/A1930 прецизионную пару трубки плюс IFR9610 для формирования точного класса А Цепи Стабилизатора Напряжения, которая улучшает не только температуру, но также сильный музыкальный вкус и теплый и влажный тон. Двухступенчатая Схема регулятора напряжения использует 4 ADP151 (шум регулятора напряжения такой же низкий, как 9uv RMS, а уровень шума известного чипа регулятора напряжения LT1963 составляет 40uv RMS. Кто хороший и кто плохой может быть известен с первого взгляда), и цепь использует несколько наборов многоступенчатой структуры стабилизации напряжения, для того, чтобы преследовать более низкий уровень шума стабилизации напряжения, но также для защиты вашего дорогого ES9028 (ES9038) декодера чип (если используется только одна Стабилизация напряжения, Высоковольтный чип для стабилизации напряжения будет поврежден. Добавьте непосредственно к 9038IC, чип будет гореть мгновенно. Это разрушительный удар.)
9. Порт баланса XLR: использование позолоченного мужского сиденья Canon;
10. Трансформатор: 2 высококачественных медных Кольца 30 Вт, изготовленные на заказ (фактический эффект прослушивания почти равен британской импортированной корове Talema);
11. Шасси: сделано из чистого алюминия путем фрезерования и резки. Это не тонкий железный лист, как вы думаете. Поверхность обработана почищенным щеткой черным и окисленным, и внешний вид является высококачественным и модным. Размер: W * H * L = 280mmx62mmx21.5 мм, машина принимает с лазерной надписью и никогда не выцветает.
12. Выключатель питания: высококачественный синий светильник из нержавеющей стали

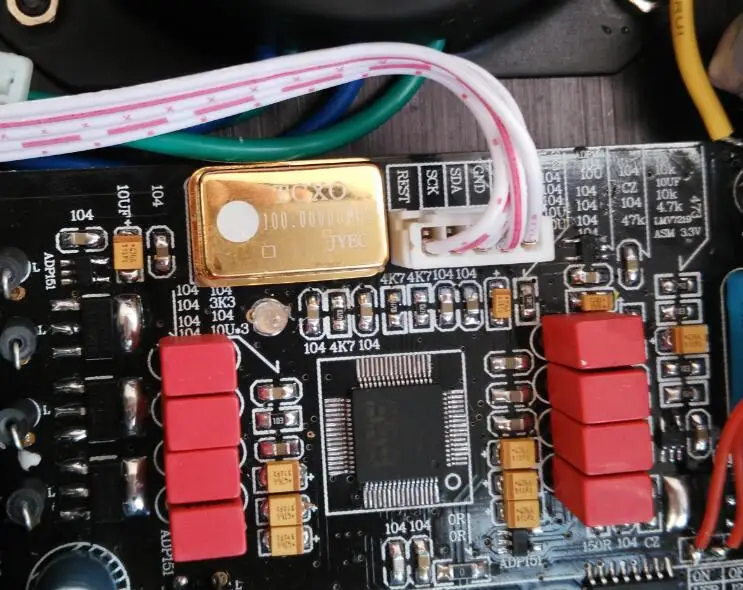

Изображение золотистого желтого цвета выше-это сверхточный осциллятор с температурно-компенсируемым кристаллом TCXO из локального золота 0,1ppm. Какая концепция-точность 0.1ppm? Если точность обычного кристалла сравнивается с единицей длины, точность обычного кристалла составляет 1 метр. Затем точность 0.1ppm-это точность 0,1 мм. Хороший кристаллический осциллятор, сигнал часов оказывает большое влияние на уменьшение дрожания цифрового сигнала. Чрезмерное дрожание приведет к искажению звуковой формы и серьезному качеству звука. Поэтому хорошая сталь должна использоваться На лезвиях, и ключевые части должны быть тяжелыми. Материал.
Процесс тестирования:

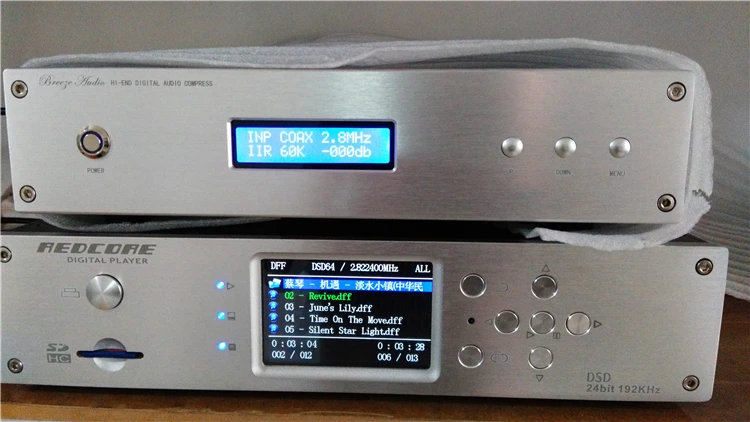

Коаксиальный кабель воспроизведение DSD DOP64 2,8 МГц эффект.
Поддержка коаксиального входа: PCM: 44-384 кГц, 16-32 бит; DSD DOP 128 (3,072 МГц);

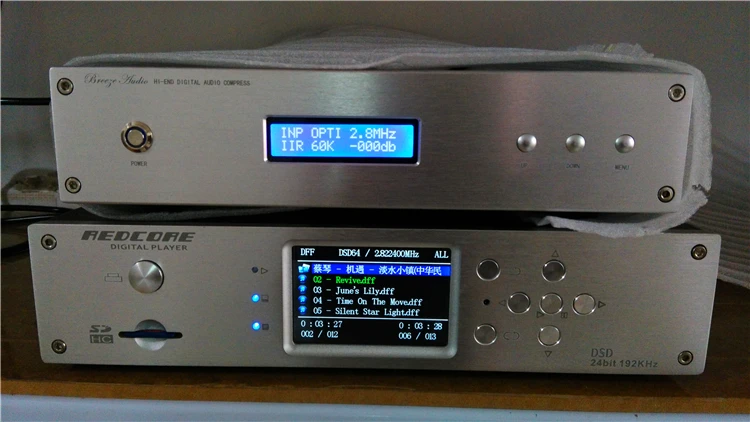

Волоконно-оптический воспроизведение DSD DOP64 2,8 МГц эффект.
Оптическая Входная поддержка: PCM: 44k-384 кГц, 16-32 бит; DSD DOP 64 (2,822 МГц);

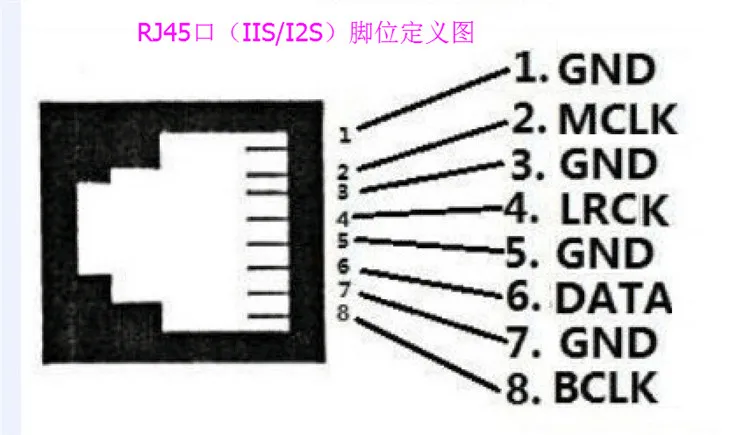

IIS/I2S определение штифта порта:
