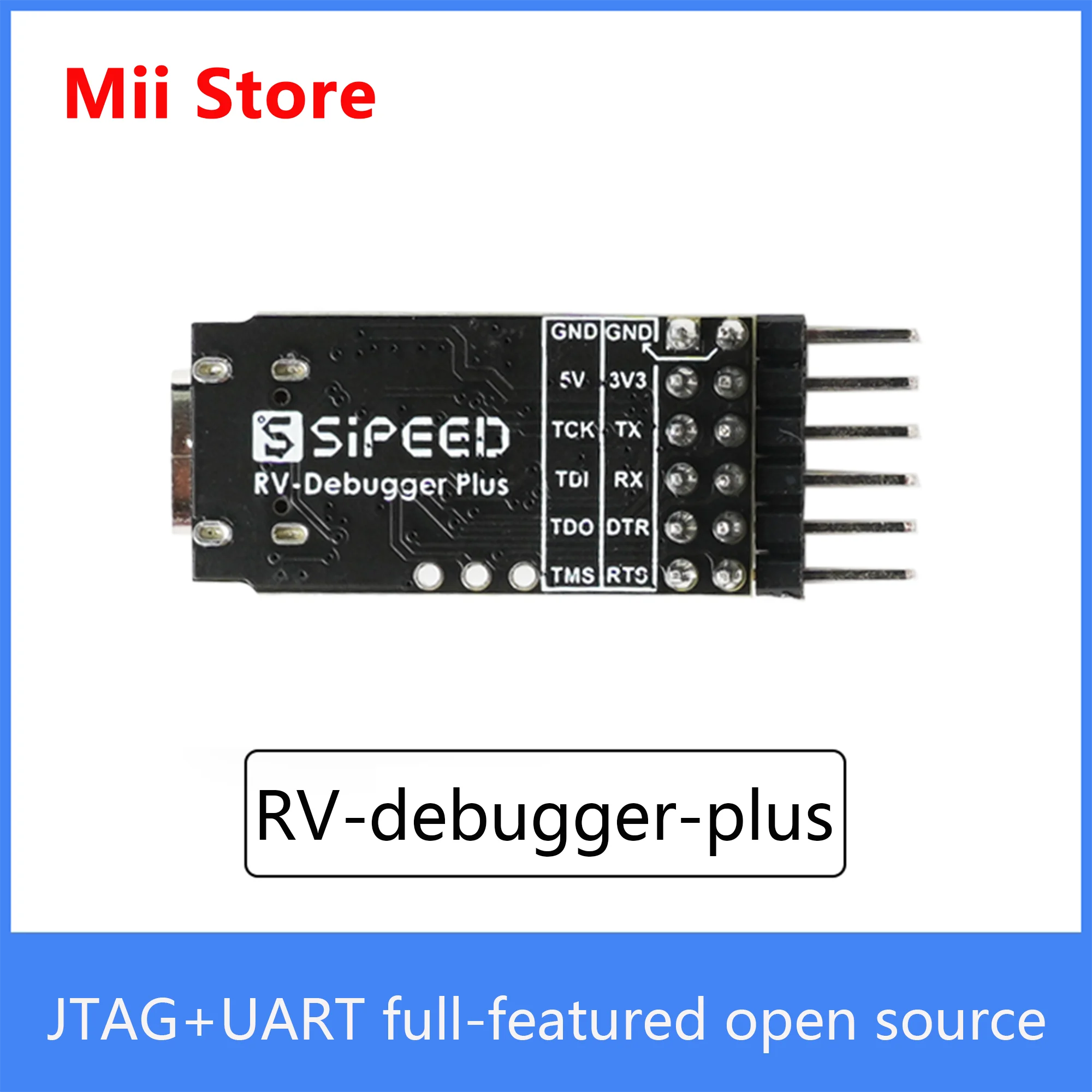

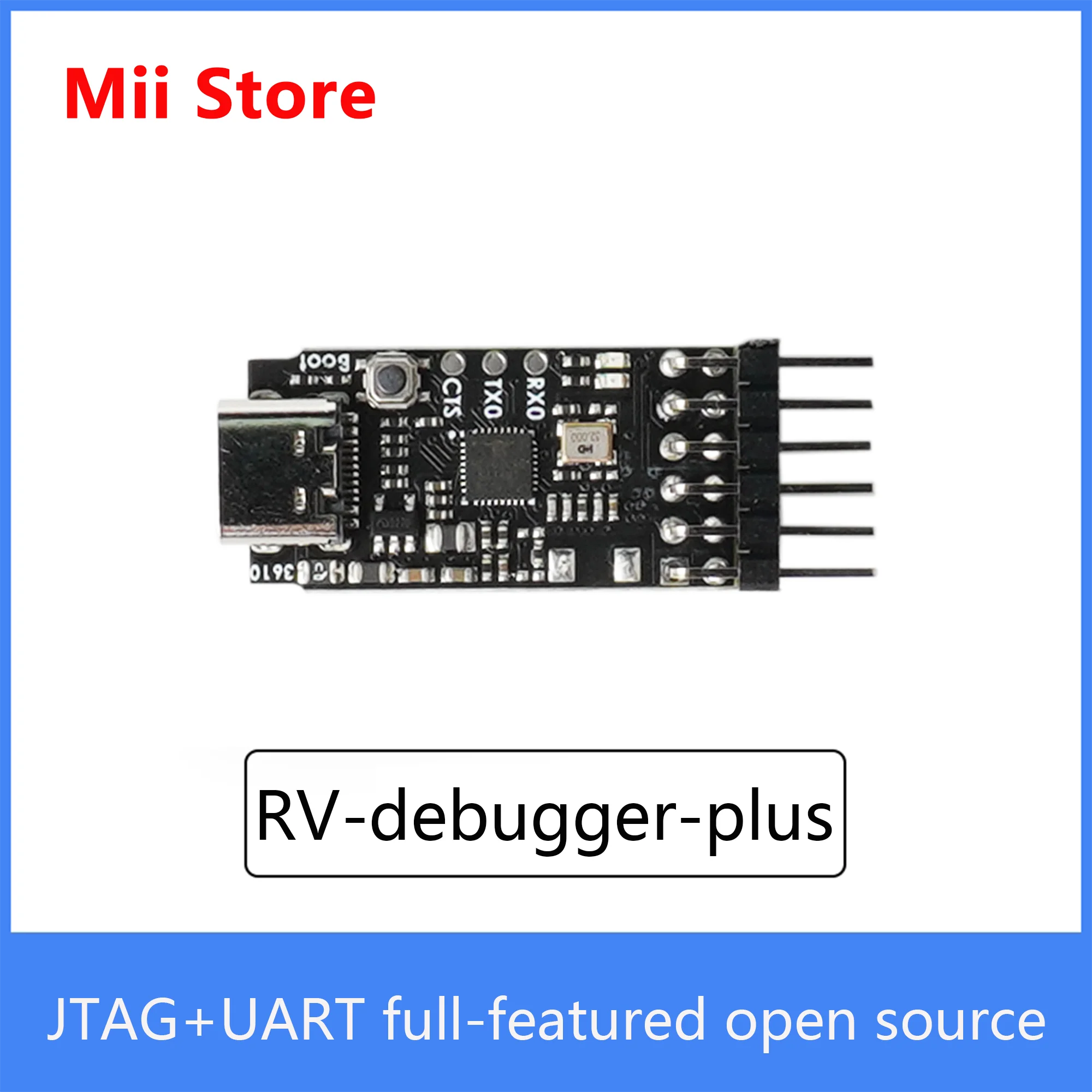

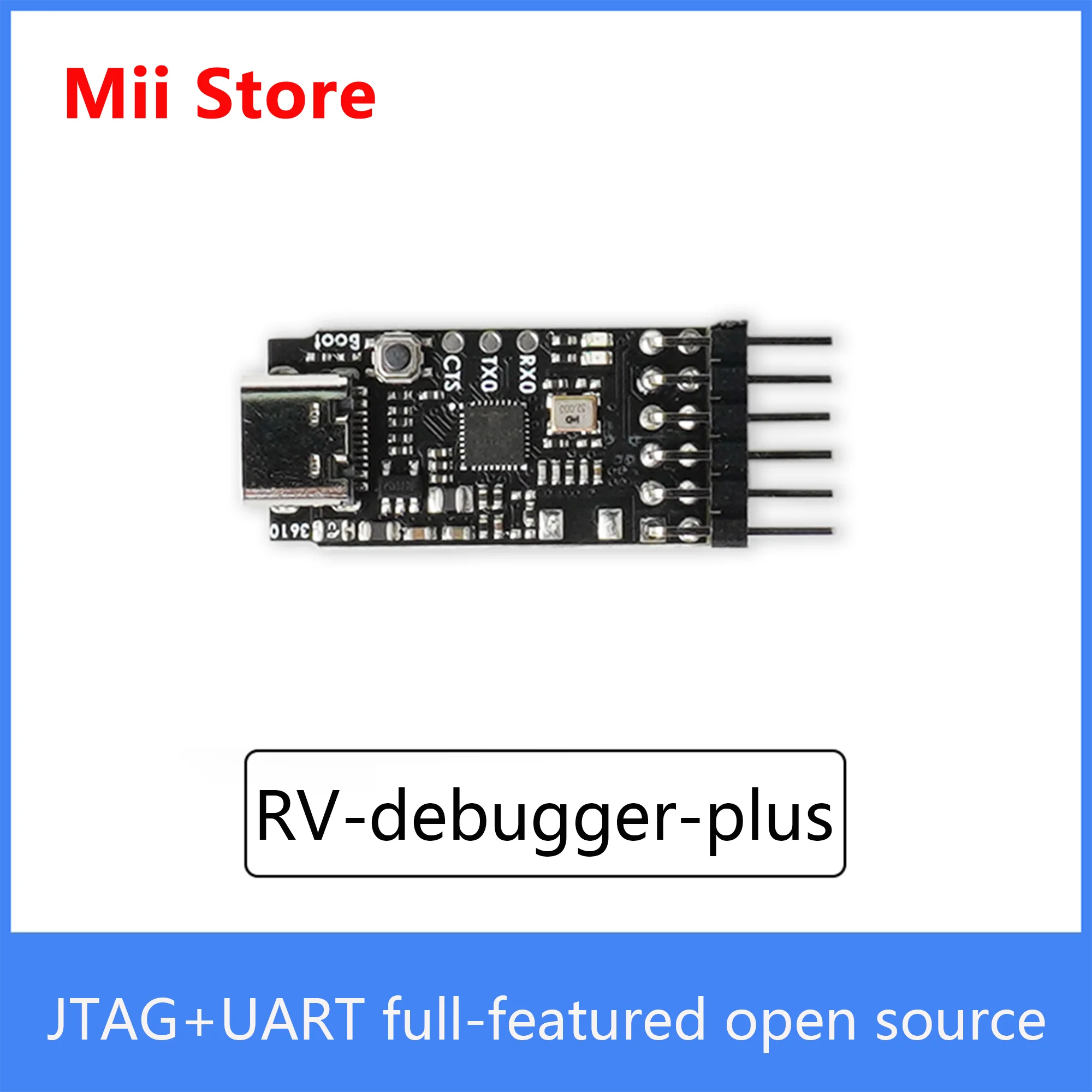

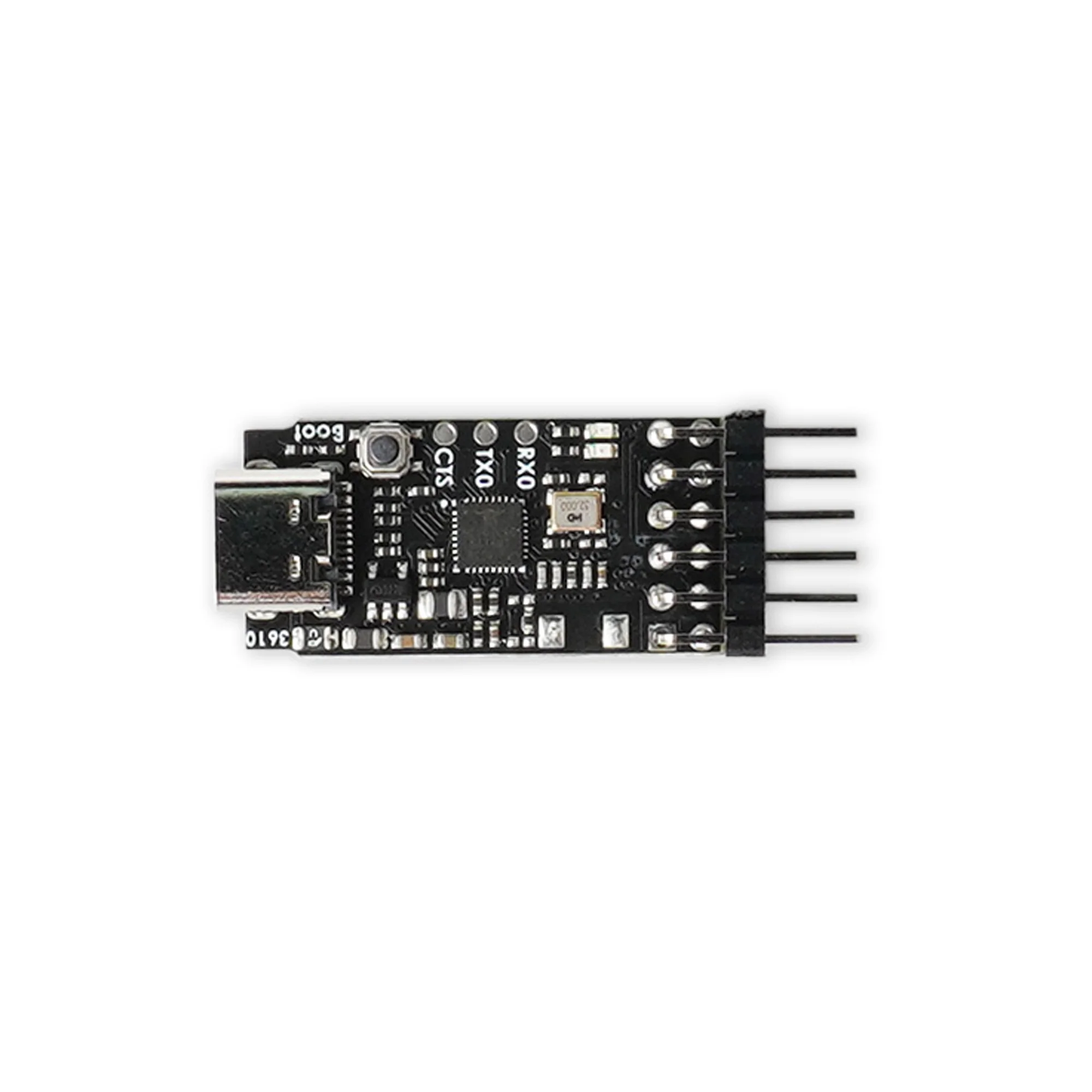

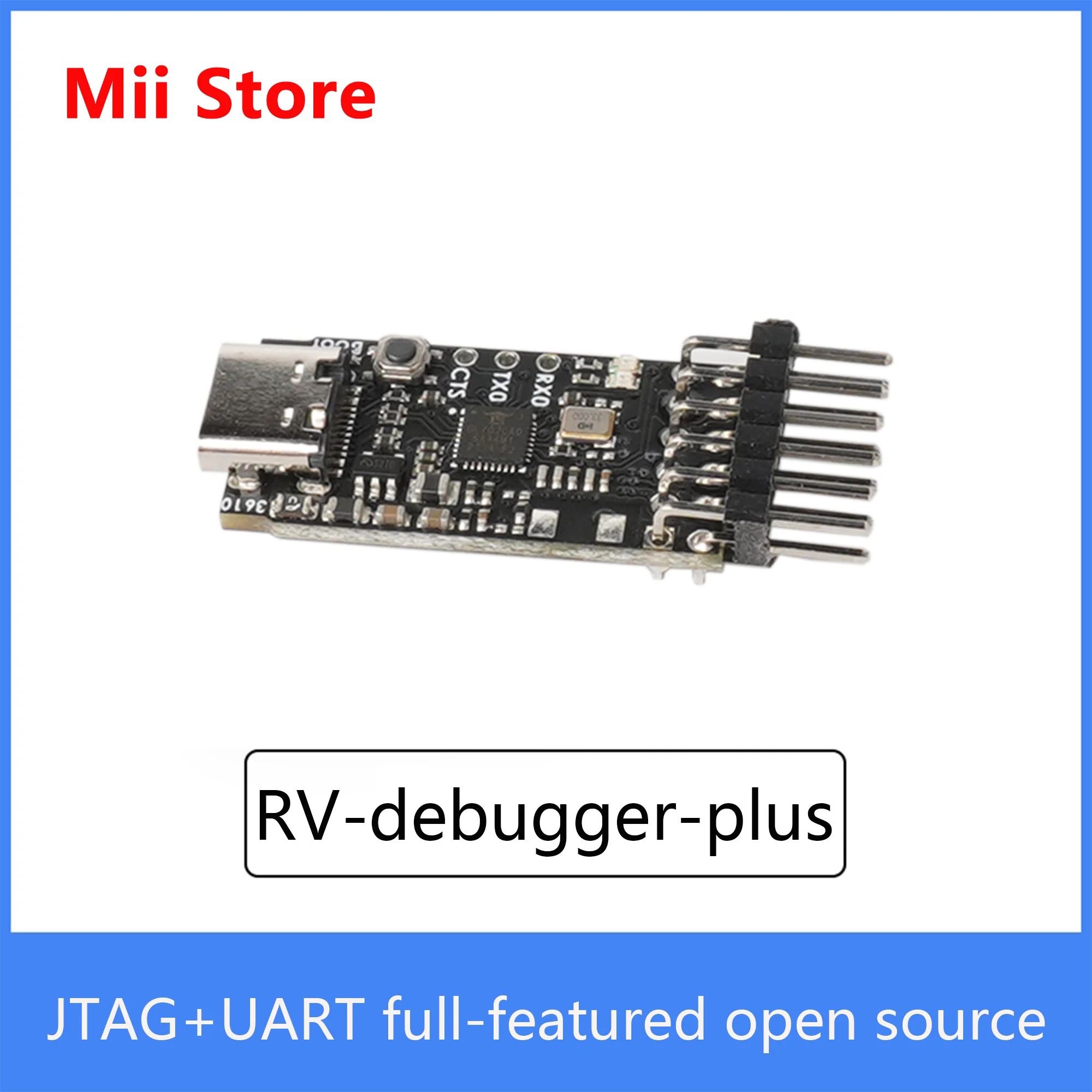

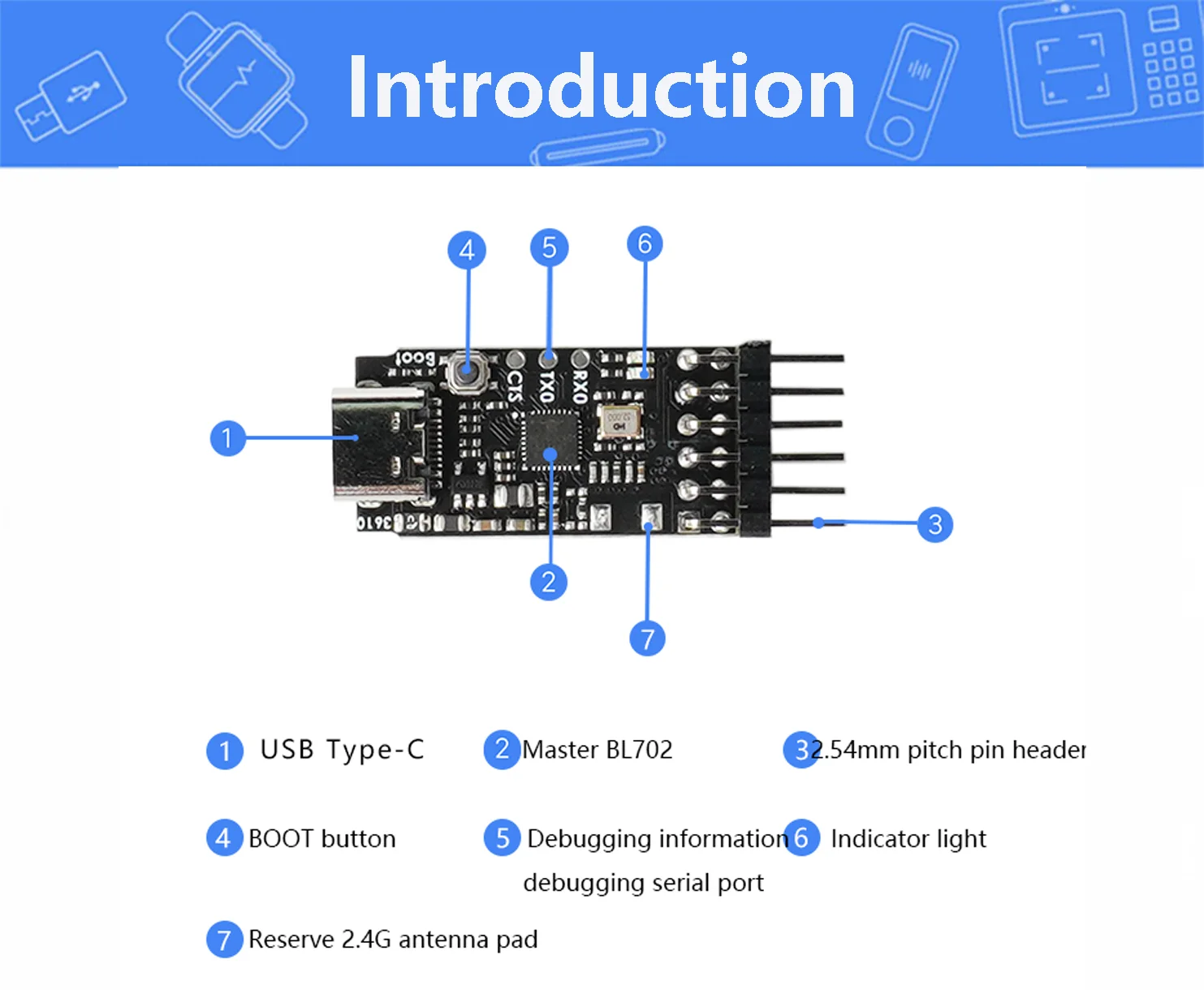

Отладчик Sipeed RV-plus JTAG + UART BL702, полнофункциональный, с открытым исходным кодом, поддержка вторичной разработки

Основной чип:32-битный процессор BL702 RISC-V, встроенный BLE (Зарезервированная антенна, не поддерживается прошивкой)

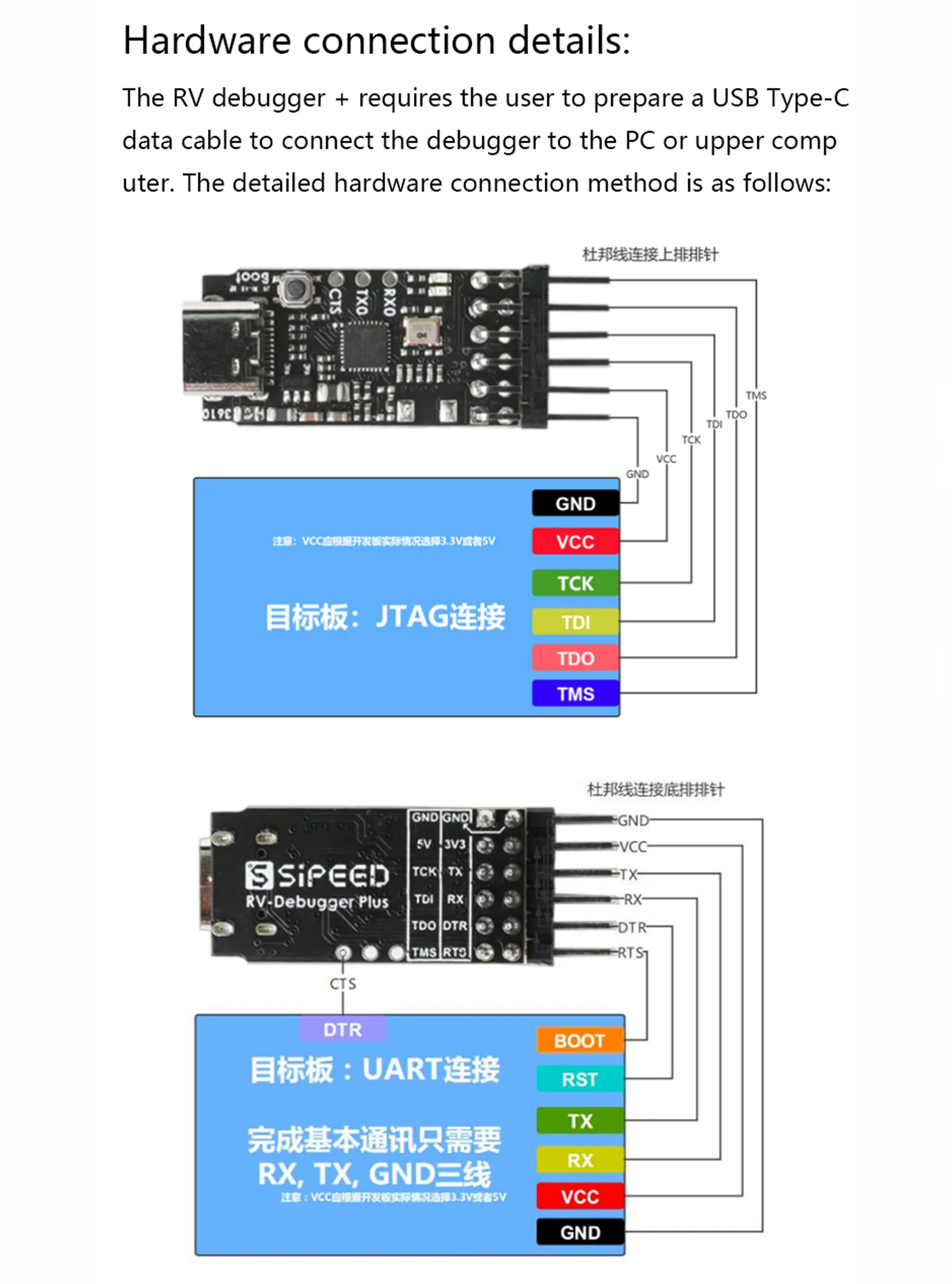

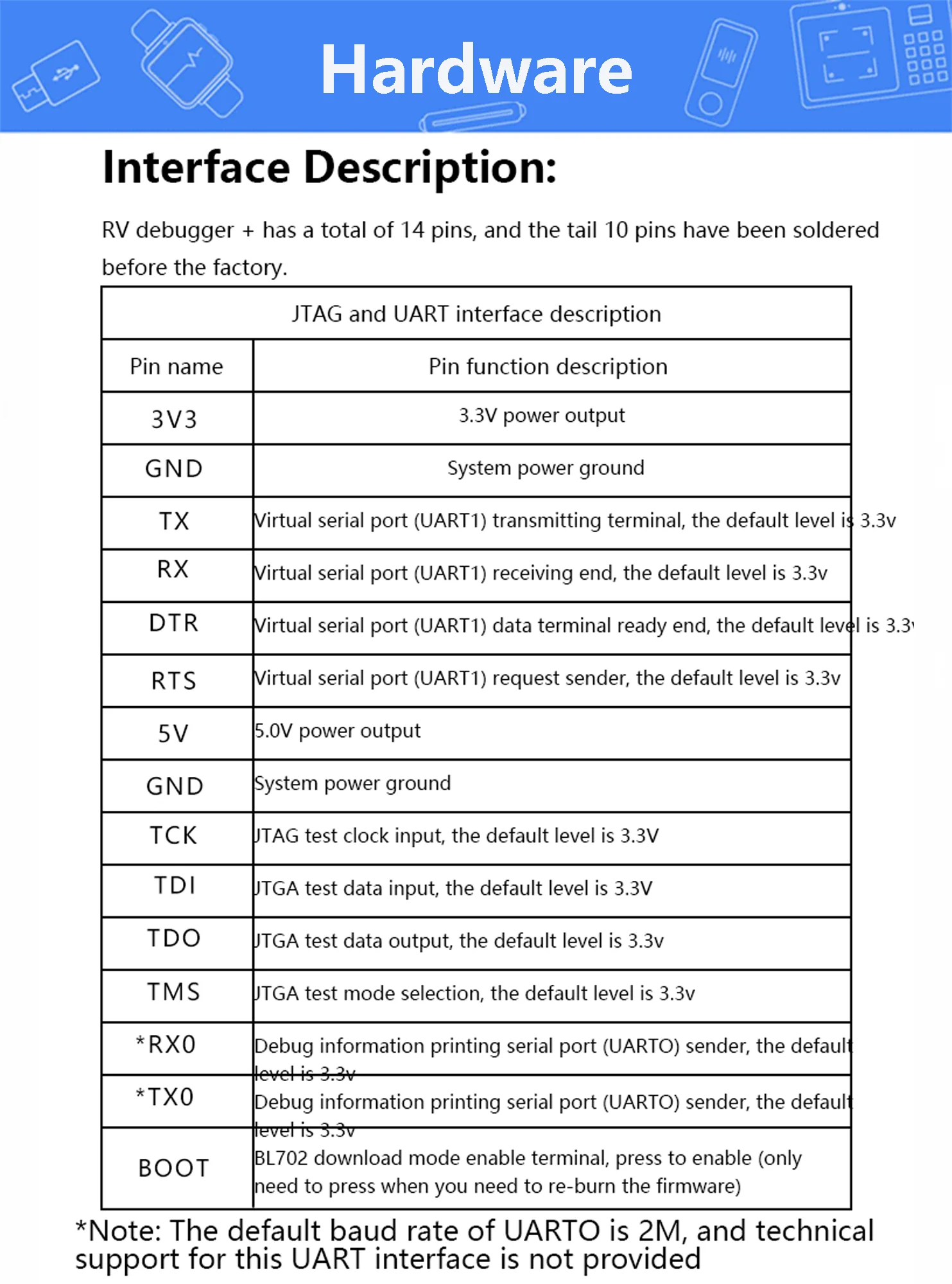

Интегрированный интерфейс отладки JTAG, может отлаживать голый металл, UBOOT, ядро LINUX и т. д. через протокол JTAG

JTAG принимает протокол FDTI, установка драйвера не требуется (требуется Win10 или ядро Linux версии 4.X или выше)

Интегрируйте последовательный порт отладки USB в TTL, поддерживает двойной выход 5 В/3,3 В (уровень TTL и JTAG по умолчанию 3,3 В)

Внешний источник питания 5 В при 3,3 мА/В при мА

5 в напрямую подключается к USB через предохранитель 3,3 А, В обеспечивается встроенным LDO

Используйте Интерфейс USB Type-C (Используйте rs, чтобы взять с собой собственный Дата-кабель USB Type-C)

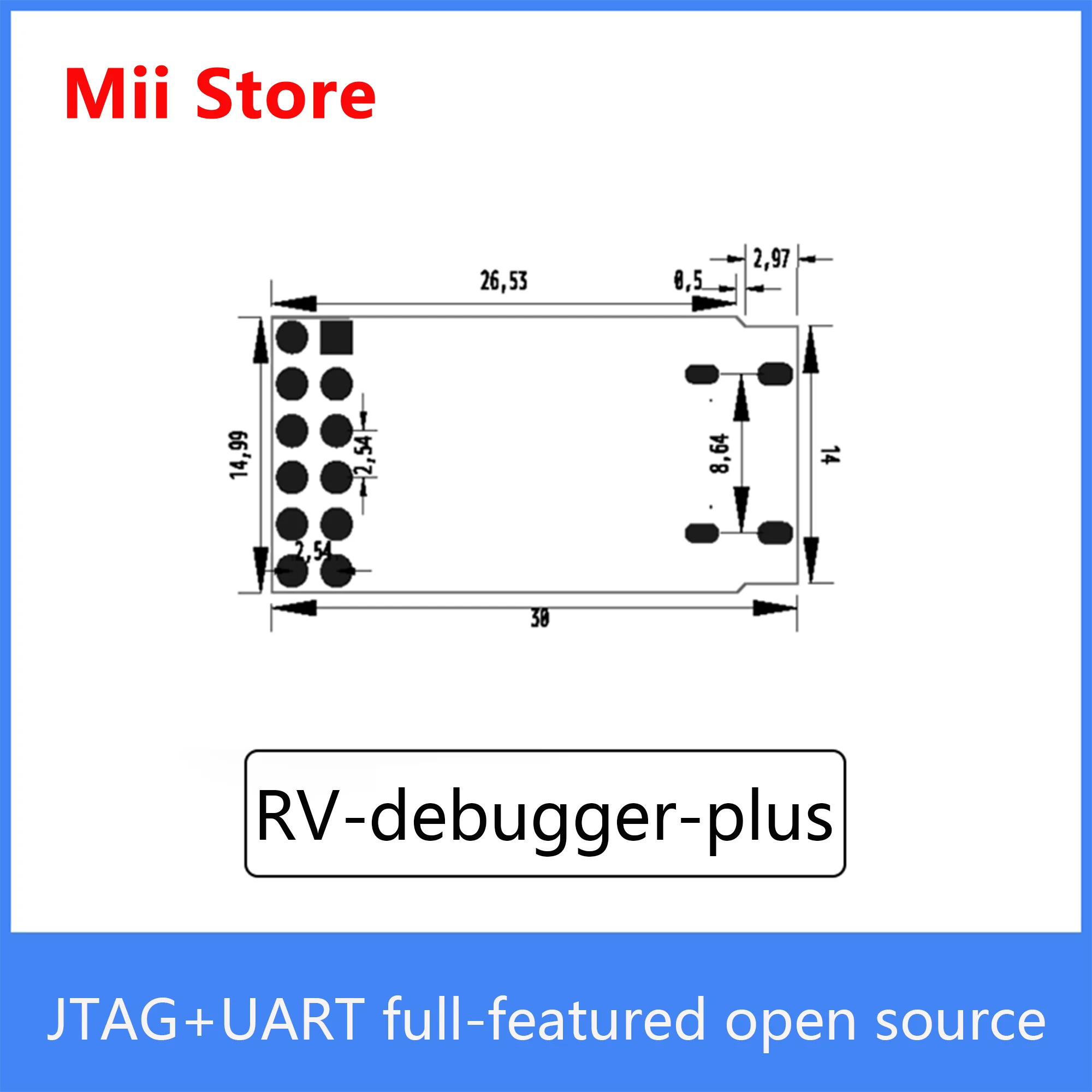

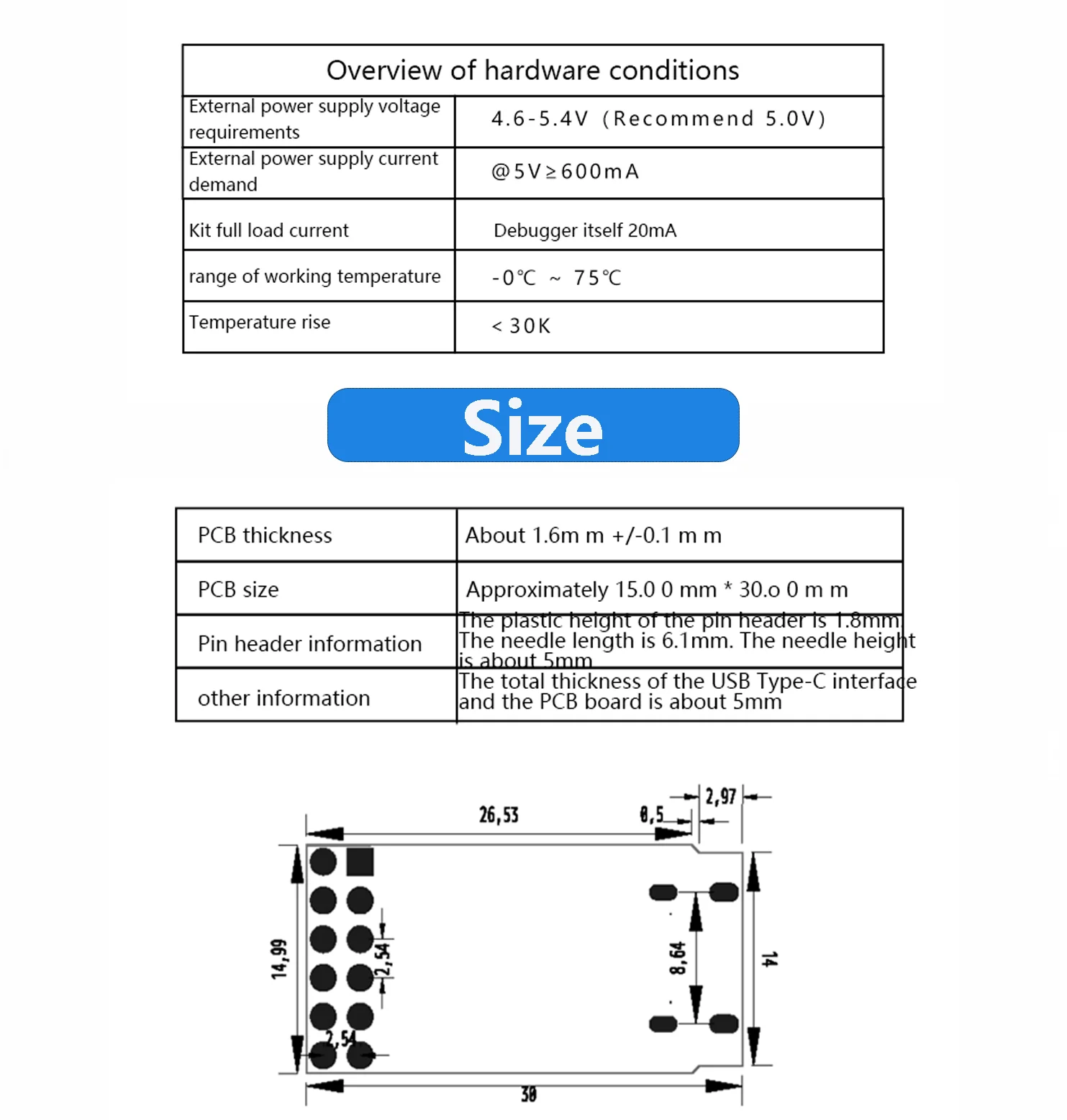

Меньший размер: 42*16*9,3 мм

Поддержка вторичного разработок лабораторного SDK (Sipeed не предоставляет дополнительной технической поддержки)

JTAG отладчика RV + может использоваться без драйвера в Windows и Linux. Теоретически macOS одинаковый. В официальную систему встроен драйвер FT2232. Отладчик RV + имитирует Стандартный FT2232HL. Теоретически Он совместим с моделирующей средой FT2232 и может использоваться. Рекомендуется использовать цепочку инструментов OpenOCD. Для использования виртуального последовательного порта драйвер не требуется. Если в Windows появляется неизвестное оборудование, используйте вечерние ний инструмент для установки драйвера (например, мастер драйверов).Максимальная скорость связи отладчика RV + JTAG составляет 2,5 МГц, а скорость передачи данных, поддерживаемая виртуальным последовательным портом, составляет до 2MJTAG. Gowin FPGA не поддерживается временно.(Более позднее обновление прошивки можно загрузить с:Https://github.com/sipeed/RV-Debugger-BL702)О вторичном развитии:Основной чип BL702 отладчика RV + объединяет функцию BLE, поэтому отладчик оставляет за собой соответствующую схему совпадения импеданса и керамические накладки для антенны 20x12 мм при отправке с завода. Если вам нужна дополнительная разработка, пожалуйста, перейдите по ссылке на официальный веб-сайт болиу Смарт для программного обеспечения SDK. Для аппаратной части перейдите на сайт загрузки Sipeed, чтобы получить соответствующий HDK.Нажатие кнопки загрузки без отпускания, а затем подключение к компьютеру заставит отладчика RV + войти в режим загрузки. С помощью официального инженера Буфало BLDevCube он может загрузить прошивку отладчику. См. Руководство по использованию инструмента:Http://bouffalolab.gitee.io/bl_mcu_sdk/get_started/bl_dev_cube.html.
