Усилитель сигнала Lora 433 МГц, усилитель двухстороннего сигнала, 420-480 МГц, модуль Lora для детектора

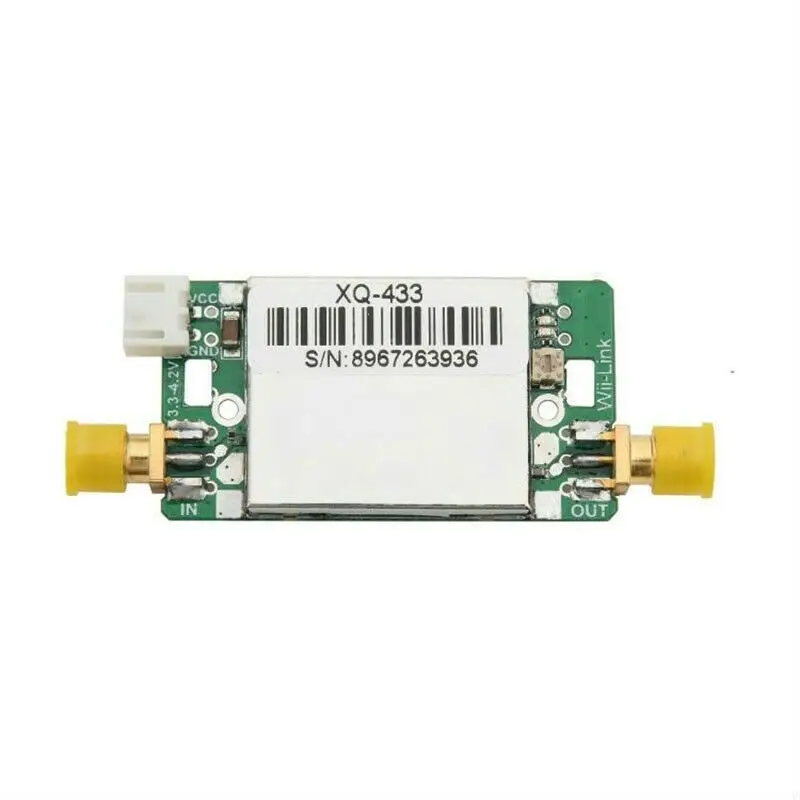

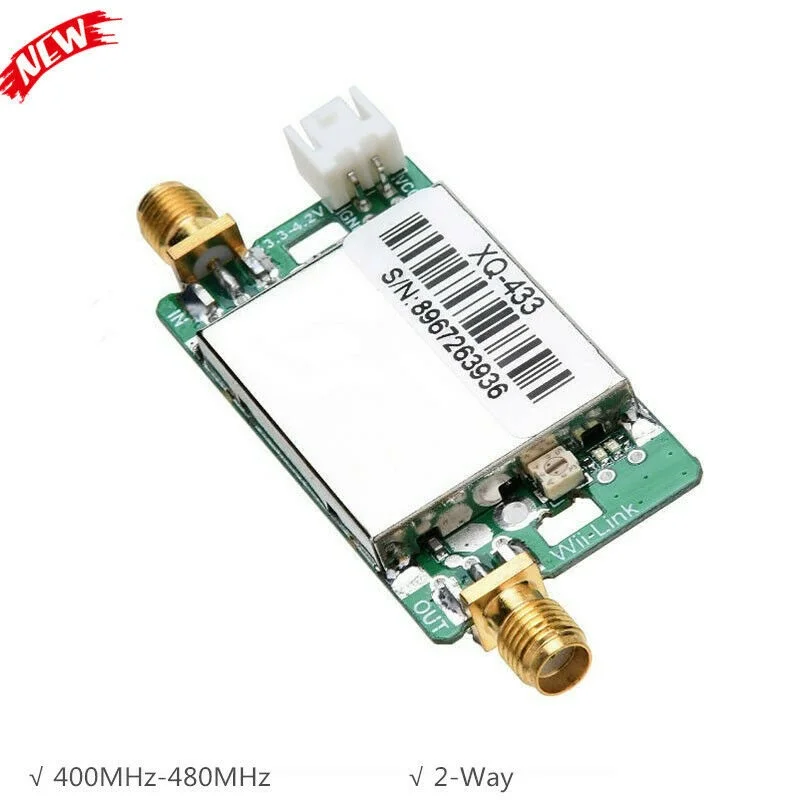

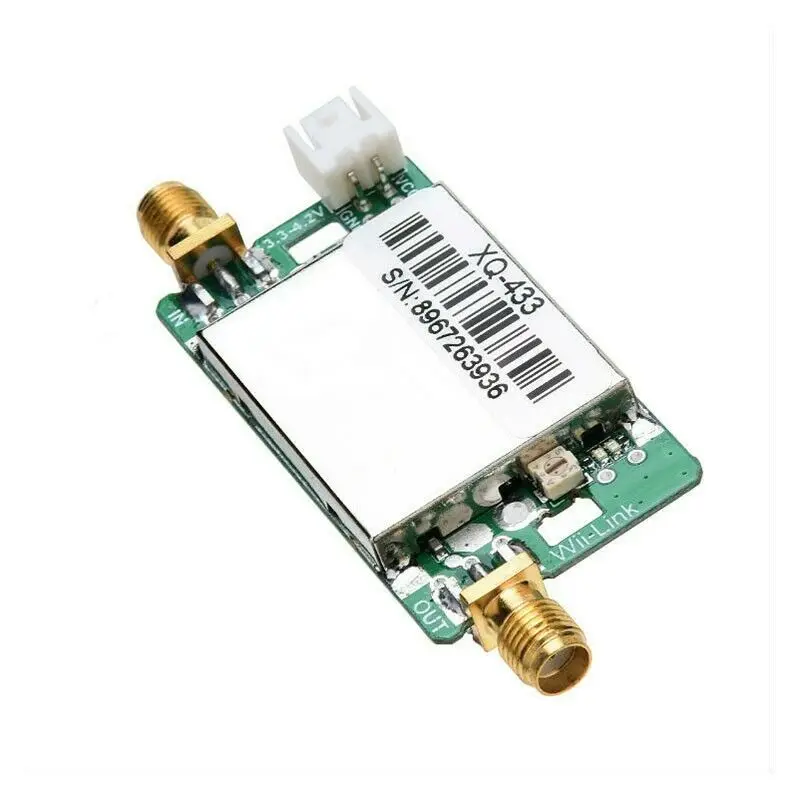

Прочитайте перед покупкой:-Усилитель серии AB-IOT-это Модернизированная версия XQ-433 с более широким диапазоном напряжения питания-Применимый Частотный диапазон AB-IOT-433-SMA: 420 МГц-480 МГц-Продукт представляет собой двусторонний усиленный Рабочий режим TDD (то есть мощность передачи и чувствительность приема будут усилены равномерно)-Рабочее напряжение 3,6 V-6V-Этот продукт является относительно профессиональным, и беспроводная связь сильно зависит от окружающей среды. Мы гарантируем только, что все параметры измеряются с помощью инструментов.Описание:AB-IOT-433 серии модулей двустороннего усиления сигнала разработаны для различных приложений в частотном диапазоне 433 МГц (420 МГц-480 МГц). Благодаря компактному размеру и удобному использованию изделия легче спроектировать для высокомощных и дальних применений в этой частотной полосе.В основном используется в различных случаях в частотном диапазоне 420-480 МГц, которые имеют специальные требования к расстоянию передачи сигнала и стабильности соединения, такие как пульт дистанционного управления 433 МГц, беспроводная система сбора данных 433 МГц, продукты Lora. Беспроводные продукты питания могут использовать этот двухсторонний модуль усиления для увеличения расстояния передачи.Характеристики производительности:-Встроенная интеллектуальная схема приема/отправки, нет необходимости в переднем оборудовании для обеспечения приема/отправки сигнала переключения-Модуль работает в принимающем состоянии по умолчанию и усиливает полученный сигнал. При обнаружении переднего оборудования для передачи внешних сигналов он мгновенно переключается на состояние передачи и усиления-Коэффициент усиления передачи регулируется вручную, что удобно для совместимости с беспроводными устройствами с различными возможностями передачи-Канал приема/отправки имеет высокую степень изоляции, и принимающее звено может выдерживать сильные внешние помехи, не вызывая самовозбуждения петли-Совместимость с несколькими методами модуляции, для LORA и FSK/ASK/OOK/MSK/GFSK и тому подобное-Рабочая частота по умолчанию составляет 420-480 МГц. Он также может быть адаптирован к любой частотной полосе между 300 МГц-600 МГц путем регулировки параметров (полоса пропускания 60 МГц, например, 300 МГц-360 МГц, 520 МГц-580 МГц), если у вас есть такие же требования, пожалуйста, свяжитесь с намиХарактеристики:-Диапазон рабочих частот: 420 МГц-480 МГц/470-520 МГц-Коэффициент приёма: 11 дБ ± 2 дБ-Полученный шум: ≤ 2,0дб-Коэффициент усиления передачи: 5db-11 дБ (± 2 дБ) регулируемый-Порог распознавания для получения и переключения отправки: -2dBm-Диапазон входной мощности: 1dBm-25dBm-Максимальная мощность передачи: 31.5dBm (1,4 Вт) при температуре не выше 3,7 V источника питания напряжения; 33.5dBm (2,3 Вт) при температуре не выше 5,0 V источника питания напряжения; 34.5dBm (2,8 Вт) при температуре не выше 6,0 V источника питания напряжения-Индикация рабочего состояния: статус приема: зеленый светильник включен и синий светильник выключен. Состояние передачи: синий светильник включен и зеленый светильник выключен. В режиме работы TDD синий светильник и зеленый светильник будут мигать поочередно-Рабочее напряжение: напряжение источника питания может быть между 3,6 V-6,0 V. Максимальная мощность передачи увеличивается по мере увеличения напряжения питания.-Рабочий ток: RX состояние: 10 мА (± 3 мА). TX Статус: ≤ 800mA (3,7 v источника питания). ≤ 1000mA (5,0 v источника питания). ≤ 1500mA (6,0 v источника питания)Внимание:-Рабочее напряжение влияет только на максимальную мощность передачи и мало влияет на коэффициент усиления передачи. Поэтому подходит в тех случаях, когда выходная мощность фронтальный оборудование не большого размера, обычно рекомендуется использовать 3,7 V литиевая батарея для прямого источника питания или источника питания 5,0 V. Нет необходимости использовать 6,0 V для источника питания.-Поскольку Максимальный коэффициент усиления передачи модуля составляет около 11 дБ, если фактическая выходная мощность модуля может достигать максимума, должна быть достаточная выходная мощность переднего оборудования. Например, в том случае, если вы хотите, чтобы ваш фактическая выходная мощность, чтобы добраться до 34.5dBm в тех случаях, когда источника питания Напряжение 6,0 V, выходную мощность для фронтального оборудования должен прийти к 13.5dBm (23,5 + 11 = 34,5). Если выходной мощности фронтальный оборудование составляет всего 10dBm, даже если рабочее напряжение 6,0 V, фактическая Выходная модуля может достигать 21dBm вместо того, чтобы 34.5dBm. Пожалуйста, имейте в виду это.-При нормальных обстоятельствах, Максимальная передача (мощность) не рекомендуется, потому что чем больше мощность передачи, тем больше потребление энергии и тепловыделение. Если Потребляемая мощность большая, она чрезвычайно неблагоприятна для оборудования с питанием от батареи. При фактическом использовании рекомендуется корректировать коэффициент усиления при тестировании объема покрытия, чтобы он мог просто соответствовать фактическим требованиям к охвату и немного положительного сальдо было лучше.-Чтобы обеспечить надежное переключение, мощность передачи переднего оборудования должна быть сохранена как минимум на 3 дБ, то есть, минимальная мощность передачи переднего оборудования не может быть ниже 1 дБм, в противном случае это может привести к нестабильному приемному/передающему переключателю.-Когда модуль работает, большая часть последовательности находится в принимающем состоянии, а ток в принимающем состоянии составляет около 10 мА. Когда модуль переключается на передающее состояние и передает с максимальной мощностью, мгновенный ток может достигать до 1,5a. Так как передача обычно очень короткая (как правило, каждая группа пакетов данных является ms или даже us уровнем), таким образом, средний ток, как правило, не выше 200 мА в течение всего рабочего периода.Предупреждение:-Модуль не рекомендуется для применения с постоянным излучением (то есть синий светильник всегда включен)! В том случае, если это необходимо для работы в постоянный режим передачи и мощность передачи высока (близко к 2,8 w), там будет большой скачков напряжения и питания и серьезных выделения тепла. В это время должны быть добавлены дополнительные меры рассеивания тепла (например, добавление радиаторов или вентиляторов), в противном случае максимальная мощность передачи будет автоматически уменьшаться из-за высокой температуры, И модуль усилителя будет сожжен в тяжелых случаях.Регулировка коэффициента усиления передачи:-Коэффициент усиления передачи составляет 5 дБ, когда потенциометр поворачивается против часовой стрелки до конца;-Коэффициент усиления передачи составляет 11 дБ, когда потенциометр поворачивается по часовой стрелке до конца.Посылка включает в себя:-1 комплект модуля усилителя сигналаПримечание:-Переносные рации не могут использовать этот модуль для расширения диапазона передачи из-за их высокой мощности передачи.-Аккумулятор в комплект не входит.-Кабели на фото не включены, только для демонстрационных целей. Спасибо за понимание!Определение Pin этого модуля:
