Полный набор УПА USB с полным адаптером Авто ЭБУ чип настраивающий инструмент поддержка мультибрендовых автомобилей диагностический инструмент с TMS/ NEC/ 912

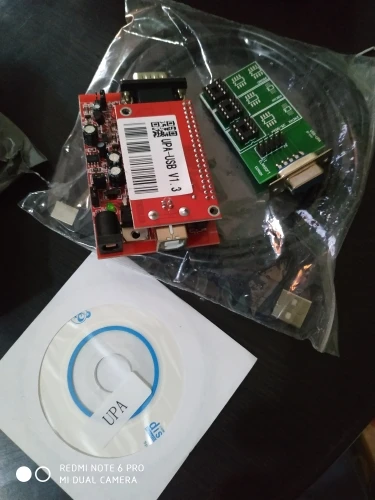

Дорогой друг, если компакт-диск сломан в дороге, пожалуйста, оставьте нам свой E-mail, тогда мы вышлем вам программное обеспечение, спасибо! Приятного магазина!
Язык: английский.
Версия: HW:V2014;
SW: V1.3
Информация о продукте

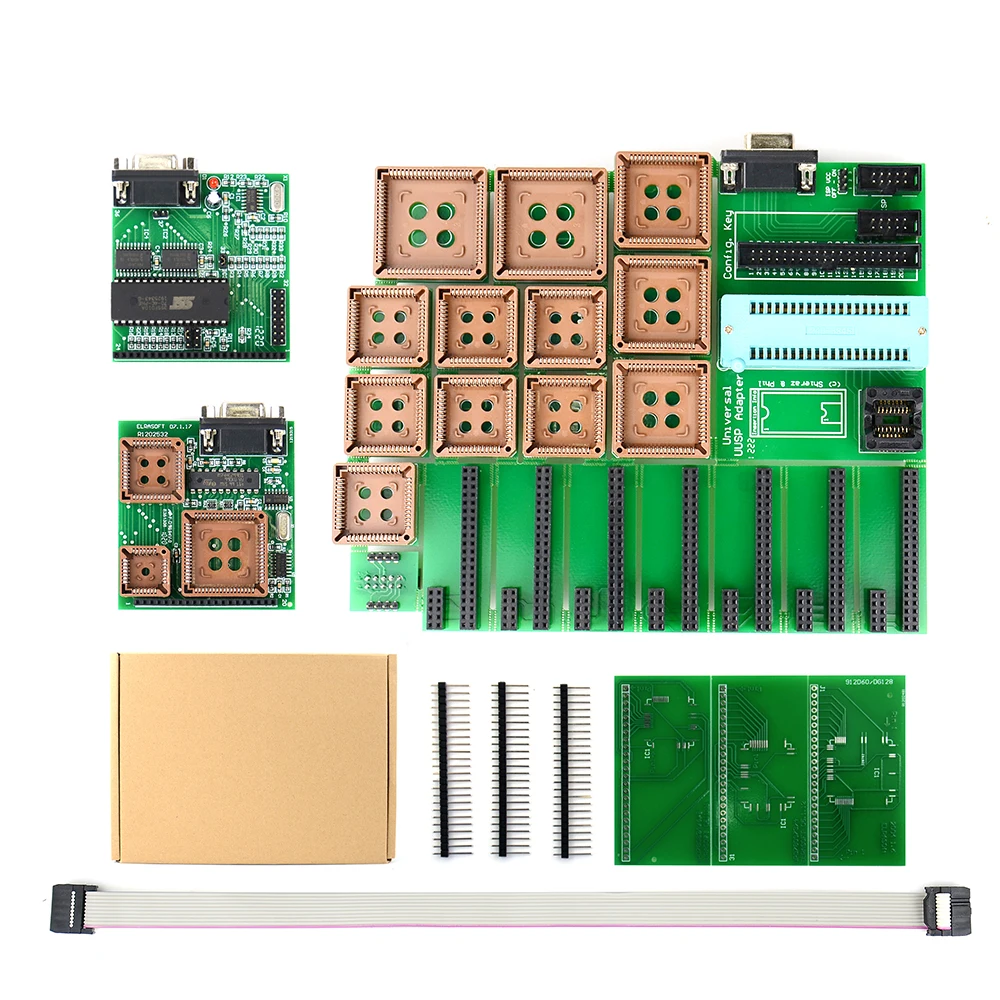

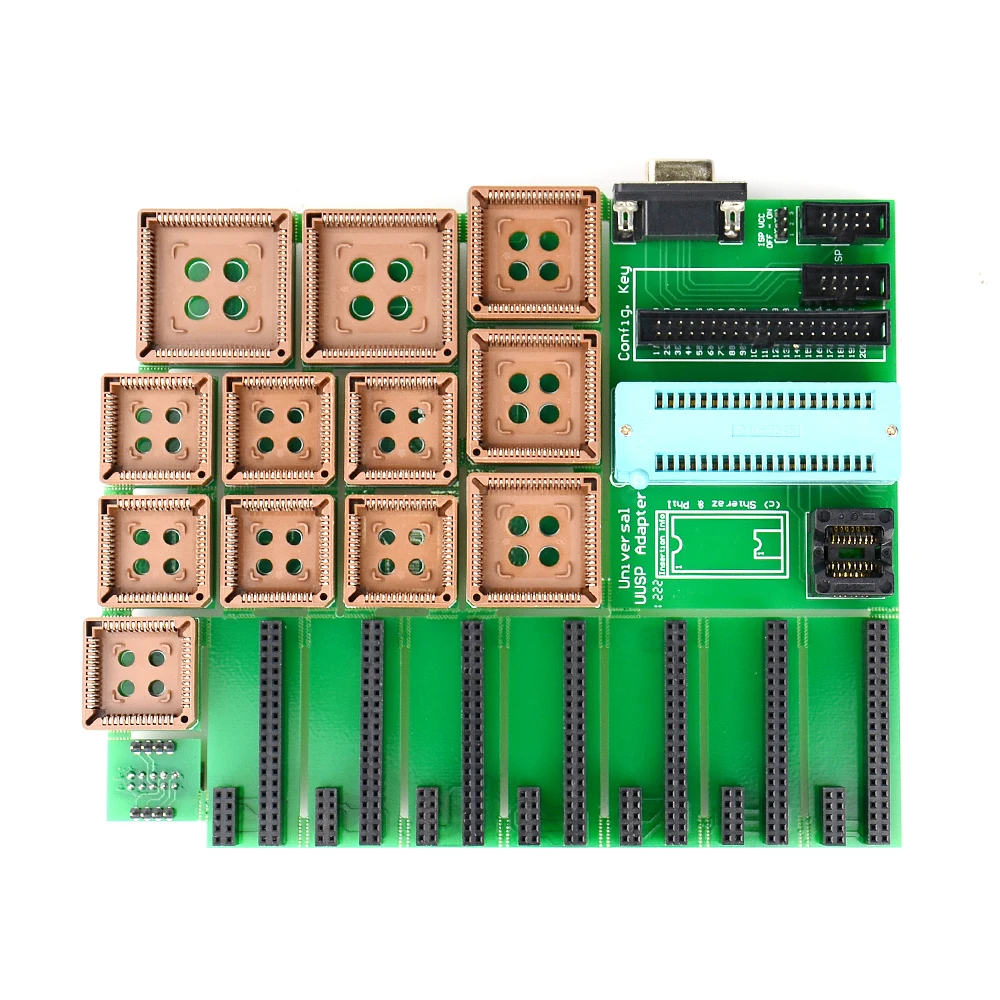

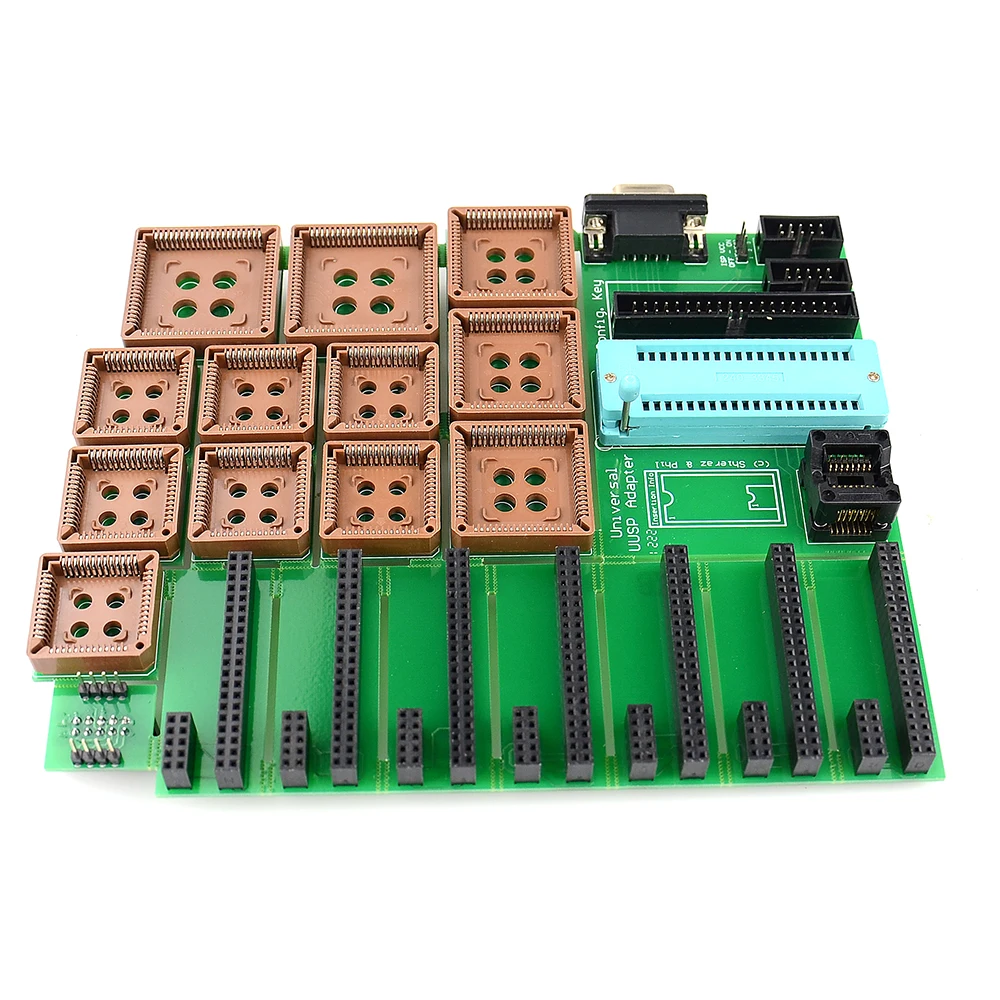

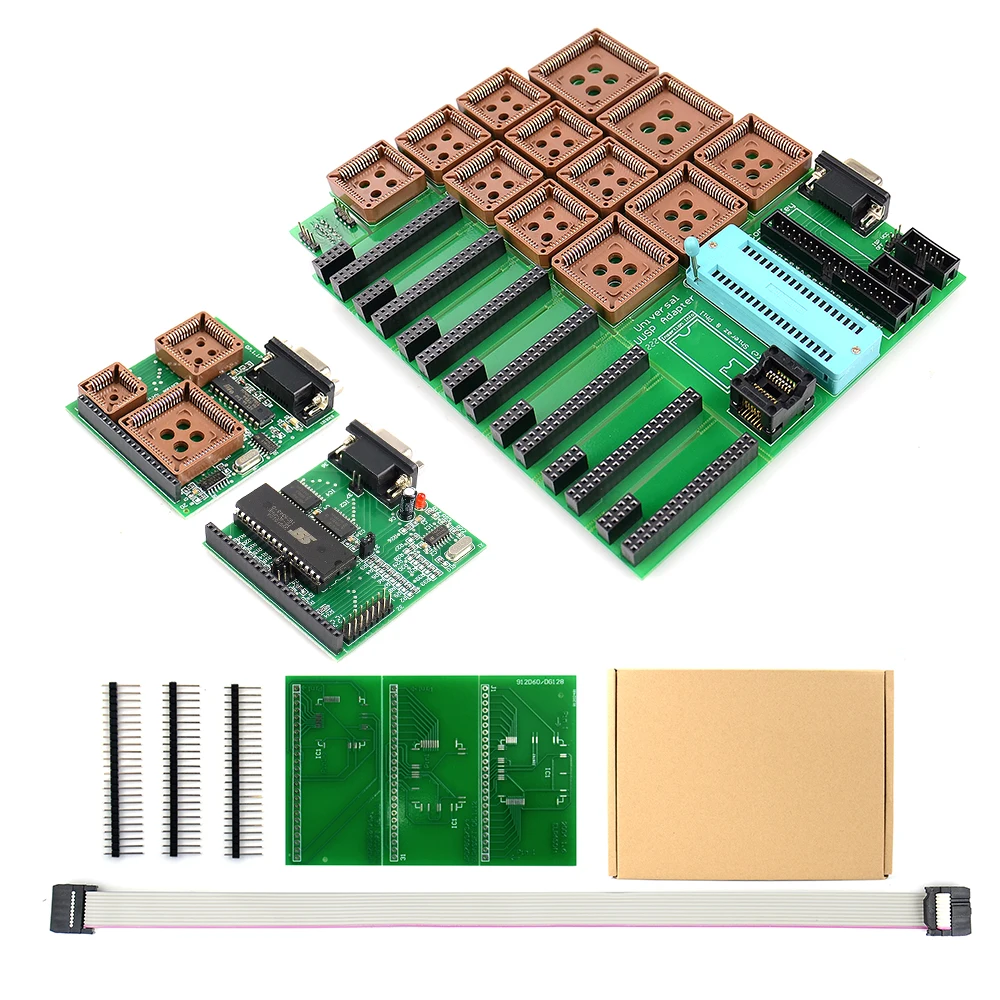

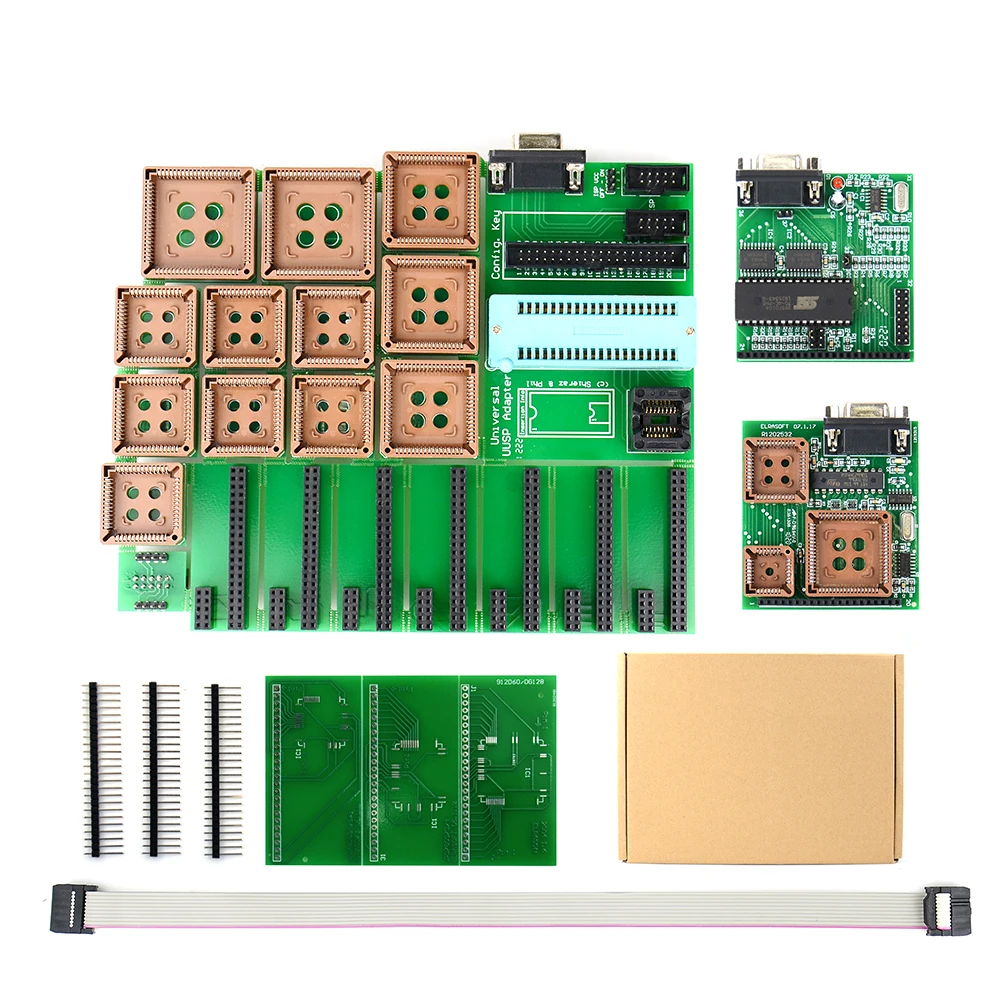

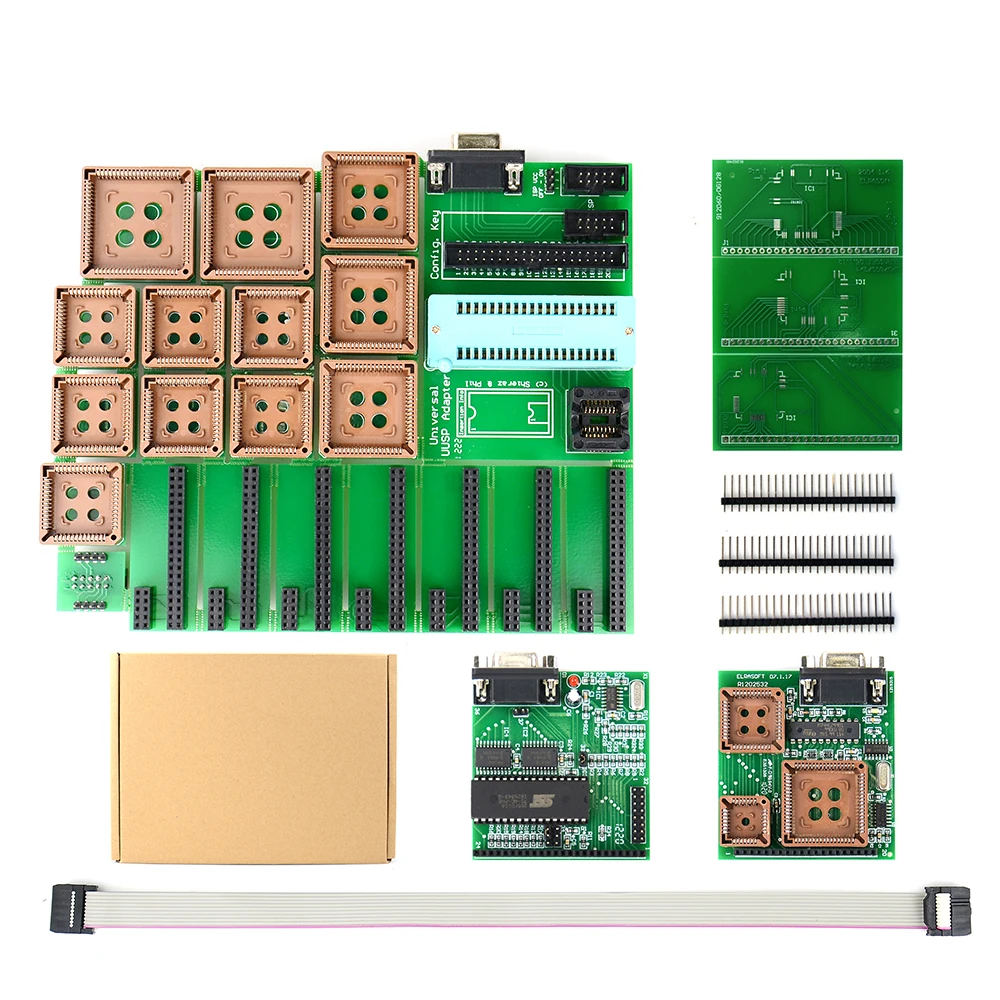

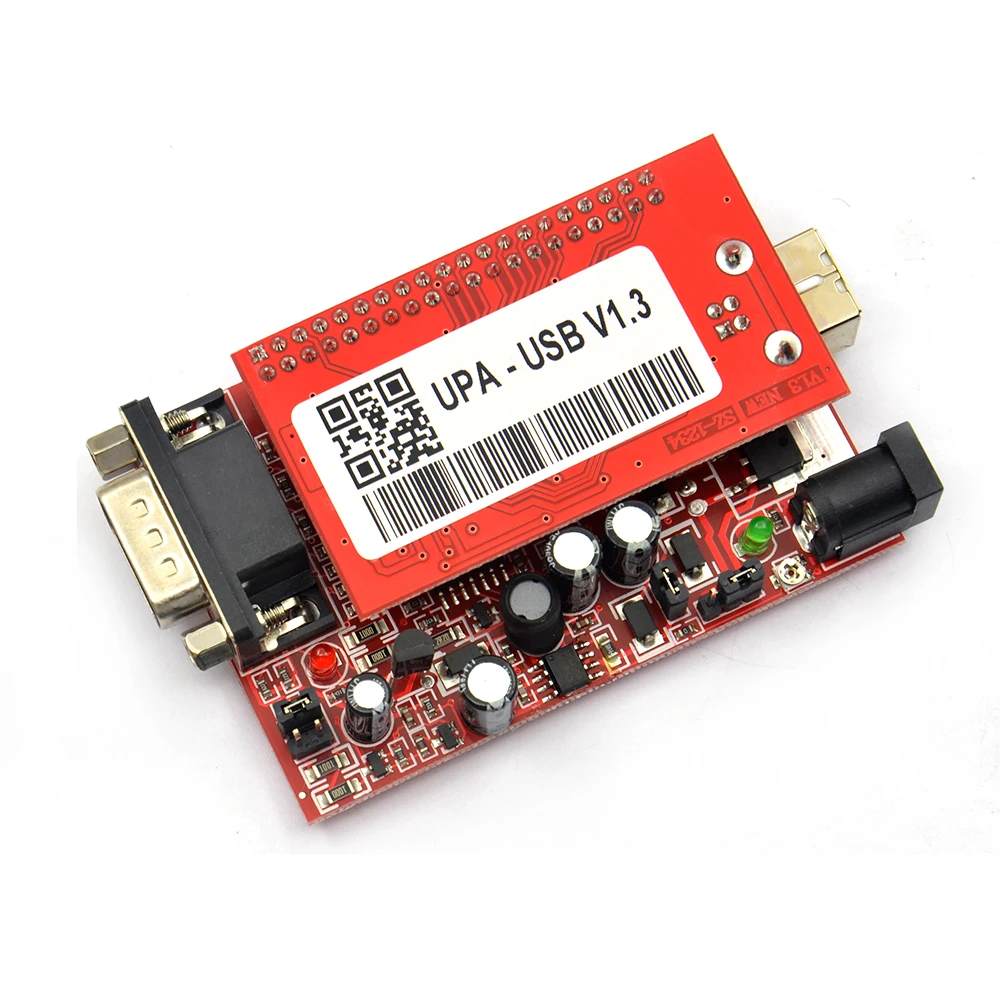

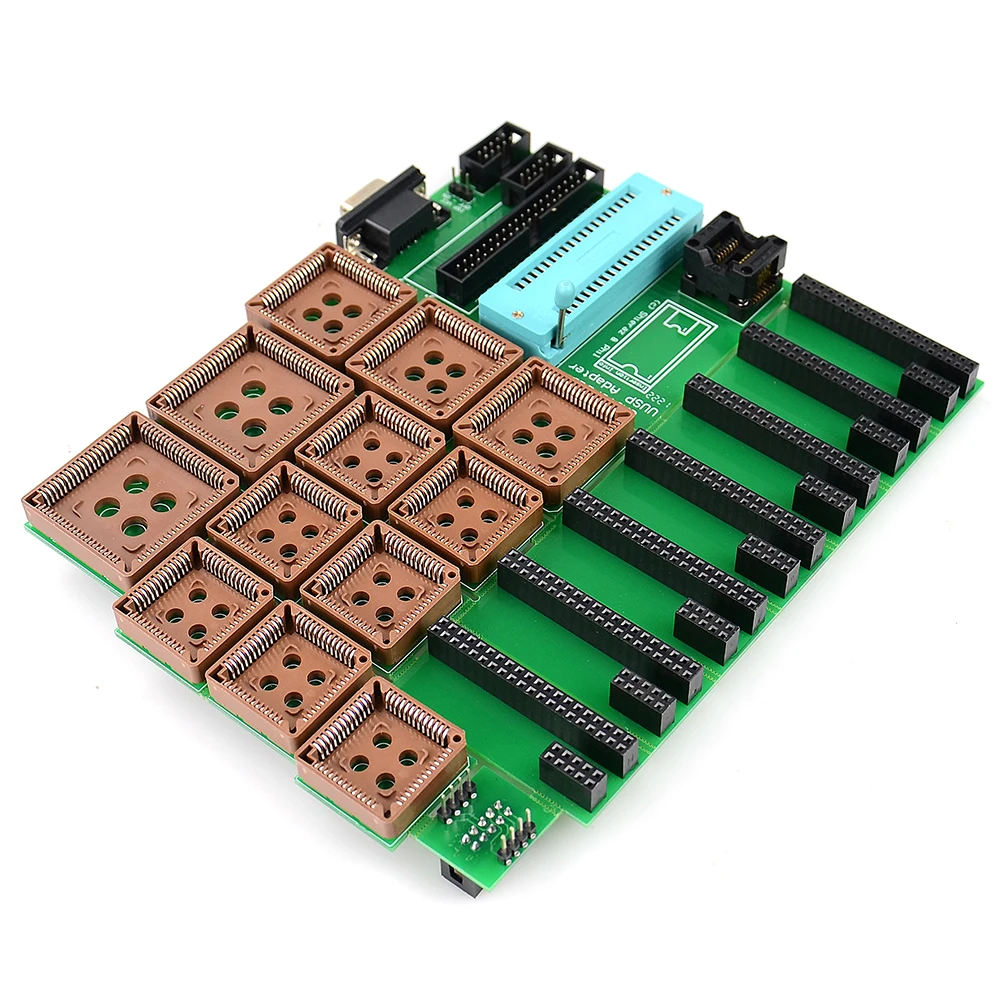

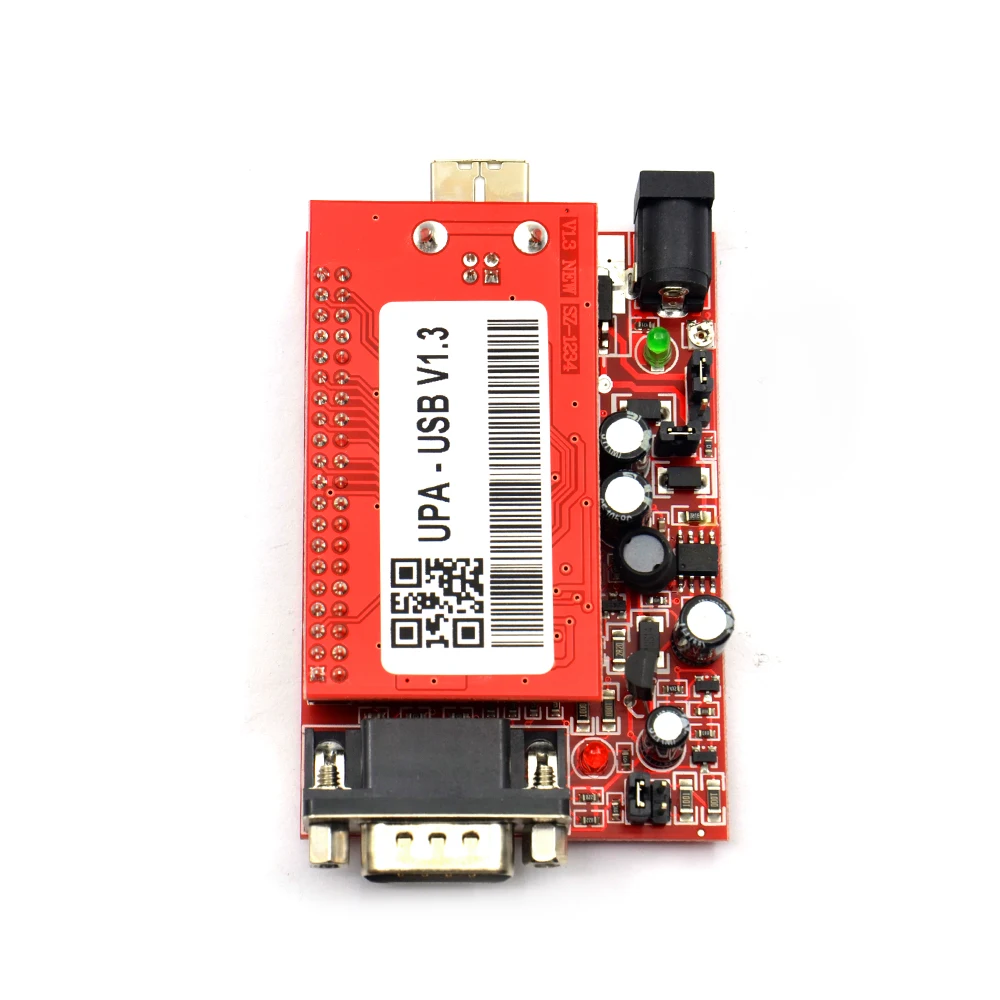

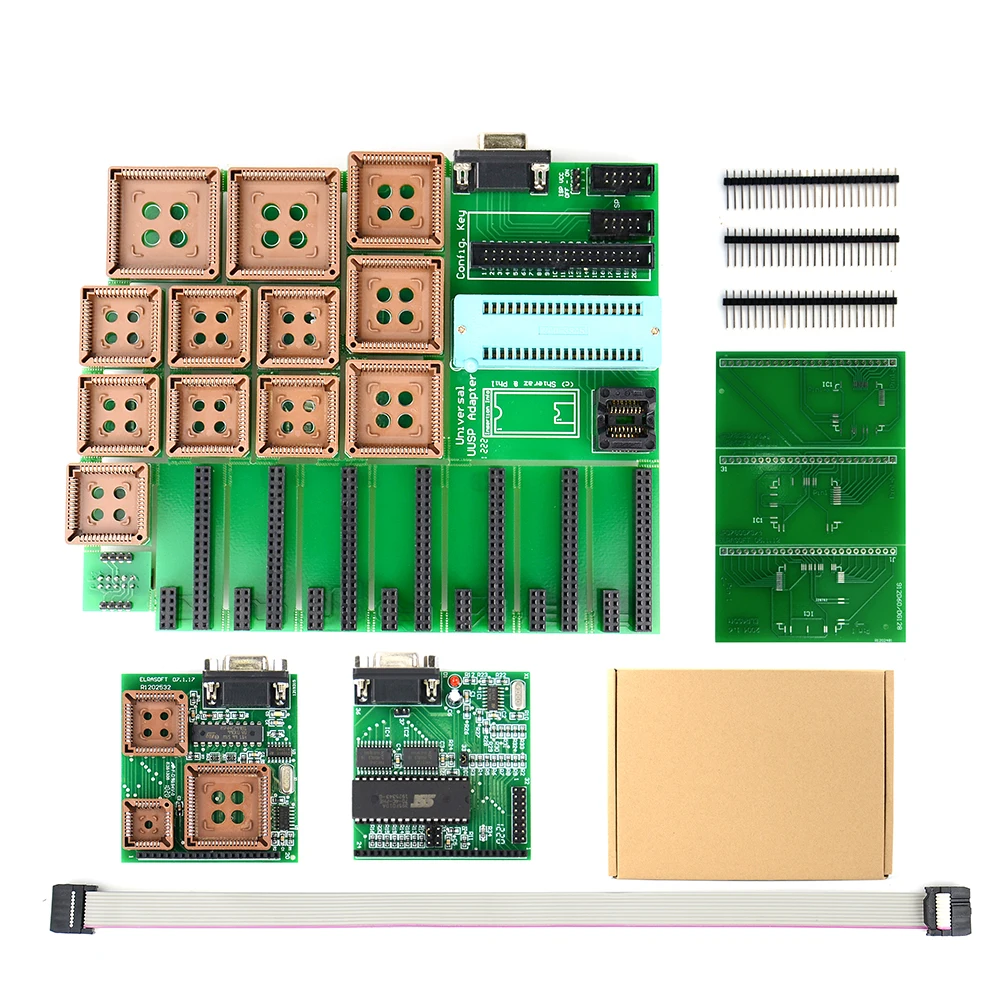

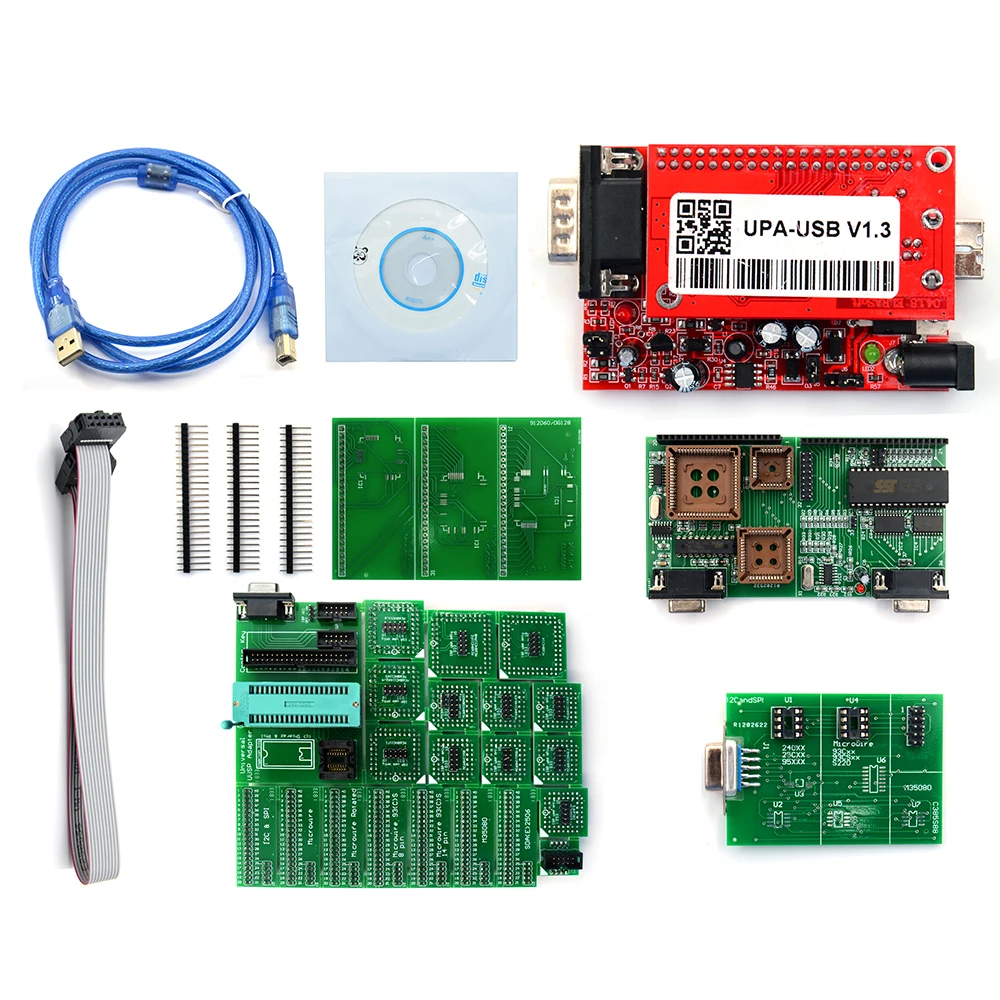

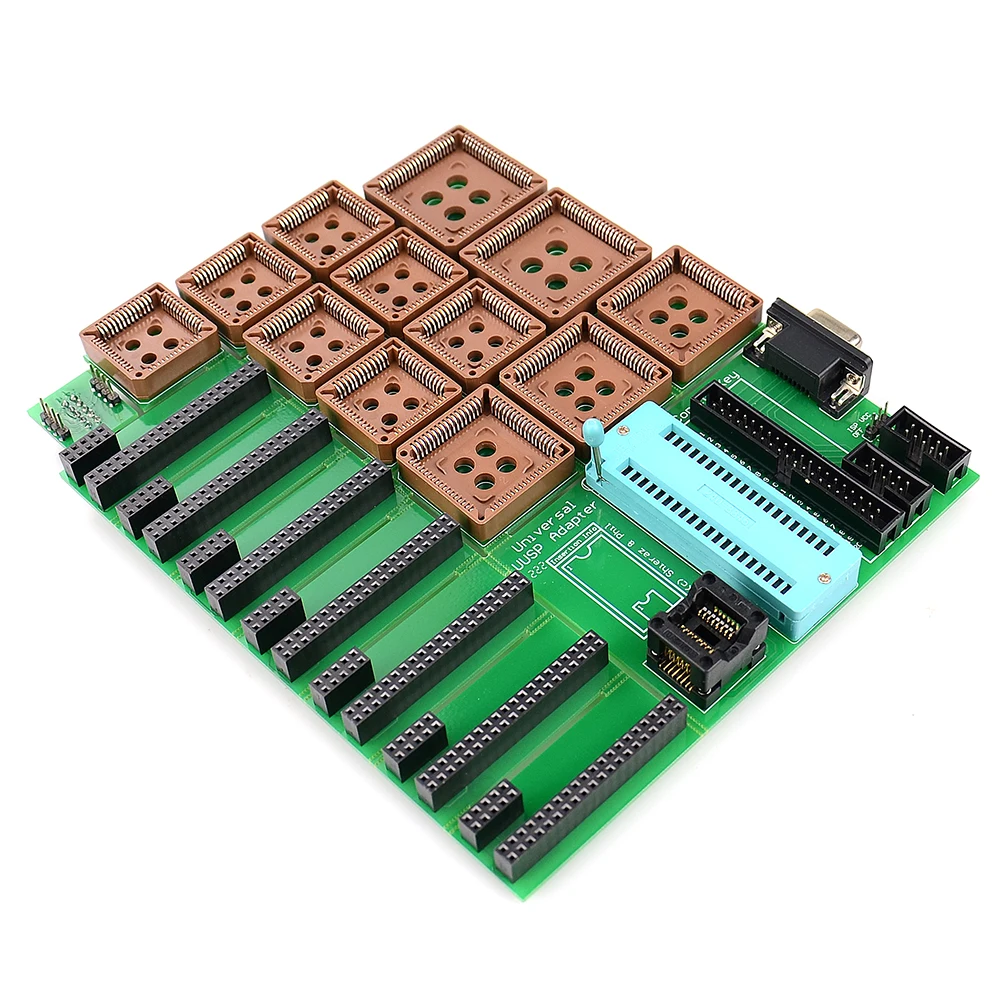

Новый УПА-usb-Полный комплект со всеми адаптерами, Основное устройство может быть напрямую подключено к Elrasoft.com UUSP (UPA-USB серийный программатор) или дополнительным удлинительным кабелем DB9 типа «Папа/мама» 1:1. Он оснащен 40-контактным разъемом ZIF для всех узких и широких устройств DIP / DIL, а также 16-контактным разъемом SOIC ZIF (150 мил, узким) для охвата наиболее часто используемых устройств.
Конфигурация устройства выполняется по специальным клавишам конфигурации, которые делают работу удобной и безопасной по сравнению с подключением всех вручную.
Дополнительные пакеты могут быть покрыты общедоступными адаптерами, подключенными к 40-контактному разъему ZIF.

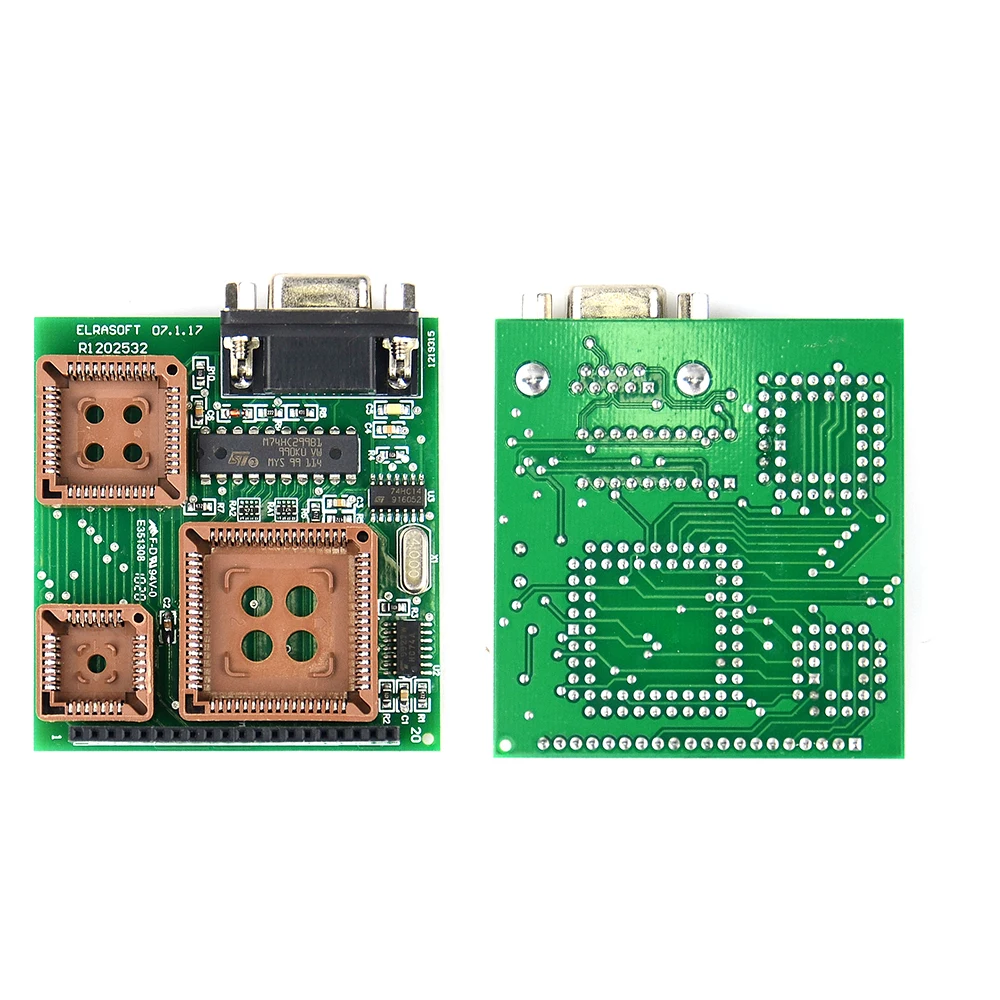

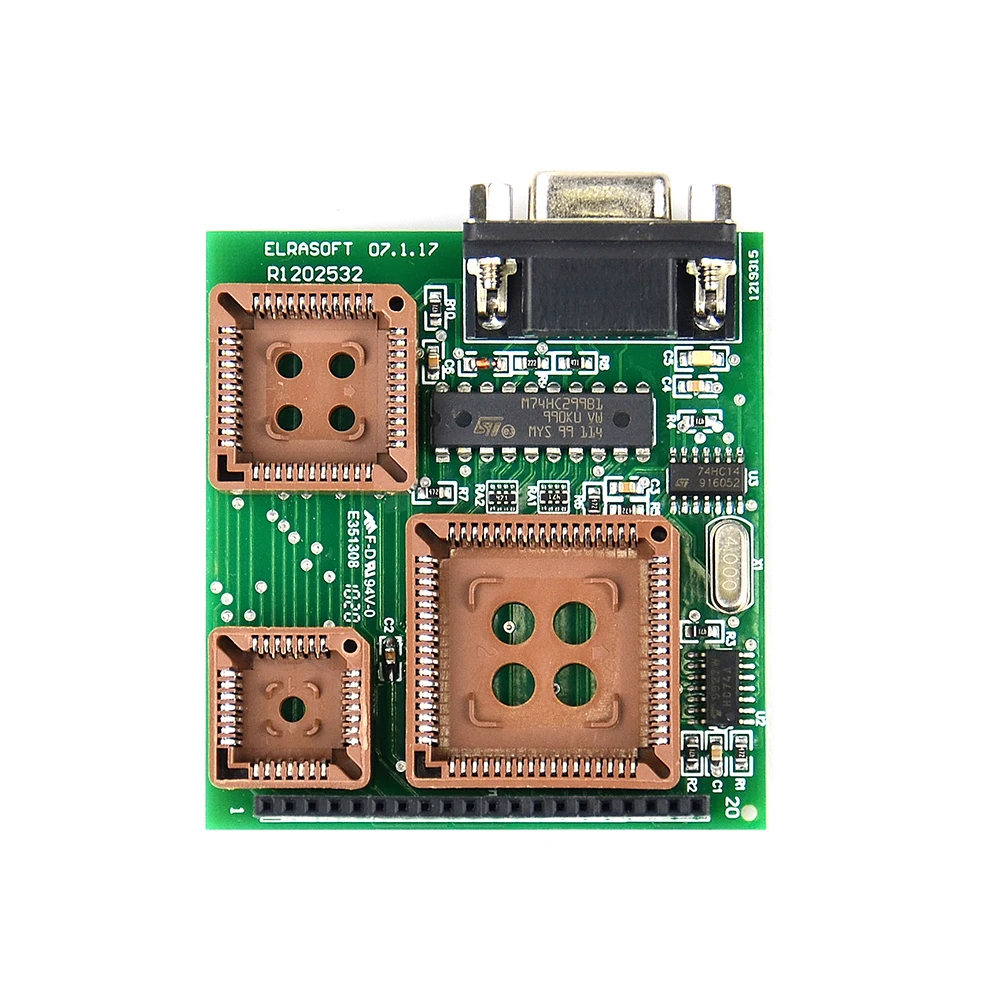

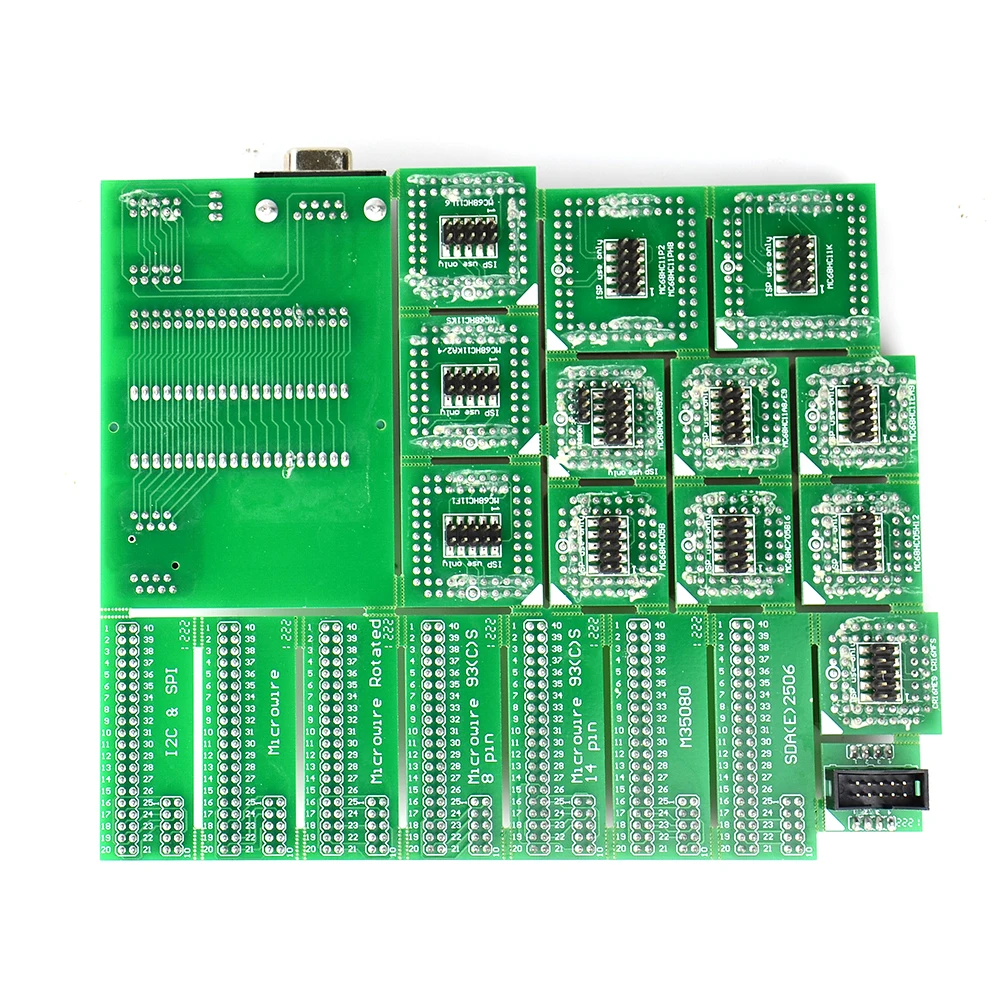

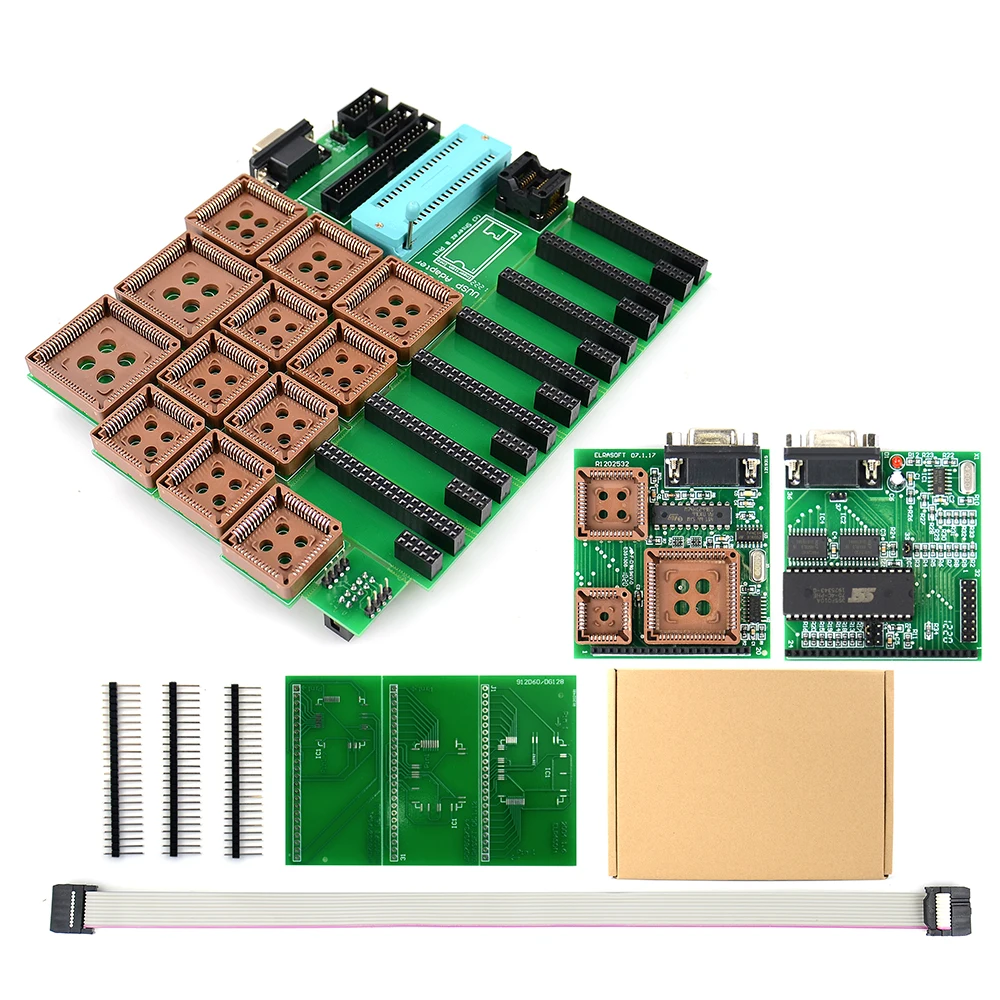

Основное устройство также включает в себя 10-контактный разъем ISP, где Входящие в комплект адаптеры ISP могут быть подключены с помощью стандартного кабеля flatribbon 1:1 (входит в комплект). Прилагаемые адаптеры PLCC ISP устанавливаются непосредственно на припаянный чип целевого устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10-контактным разъемом ISP)
EEproms
Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 «Папа/мама» (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и запустите программирование через разъем ZIF или SOIC. Вы также можете использовать прилагаемый плоский разъем DIL to 10pin, поместить его в гнездо ZIF и подключить Зажим SOIC или зажимы для использования ISP оттуда.
Motorola MCU's
Выберите адаптер, который вы хотите использовать, присоедините плоский кабель к адаптеру (PIN1 всегда указан как на кабеле, так и на адаптере), а также к 10-контактному разъему ISP основной платы. Выберите источник питания VCC перемычкой на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target got own supply). Наденьте адаптер на припаянный PLCC MCU на целевой печатной плате. (Без пайки, без проверки расписки, без подсчета пинов, экономит много времени и хлопот, а также позволит вам сделать вашу работу быстрее, точнее и проще)
Как только ваша мастерская будет оснащена нашим набором адаптеров, вы получите совершенно новый опыт.
STMicroelectronics ST62 *:
ST6240, ST6245, ST6249
NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Для Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, mc68hc70p3 hc05x16, mc68hc056p3
Для Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Для Motorola HC11 *: MC68HC11A1, MC68HC11A8
Для Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
Для Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Архитектура Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-битный риск: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162 162, ATmega163, ATmega163 ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Микрочип PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, ветер F84(A), ветер f870, ветер f871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)
EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
EEPROMs Микропровод: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040 ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
Разное EEPROMs: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
* Только EEPROM
NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C00
