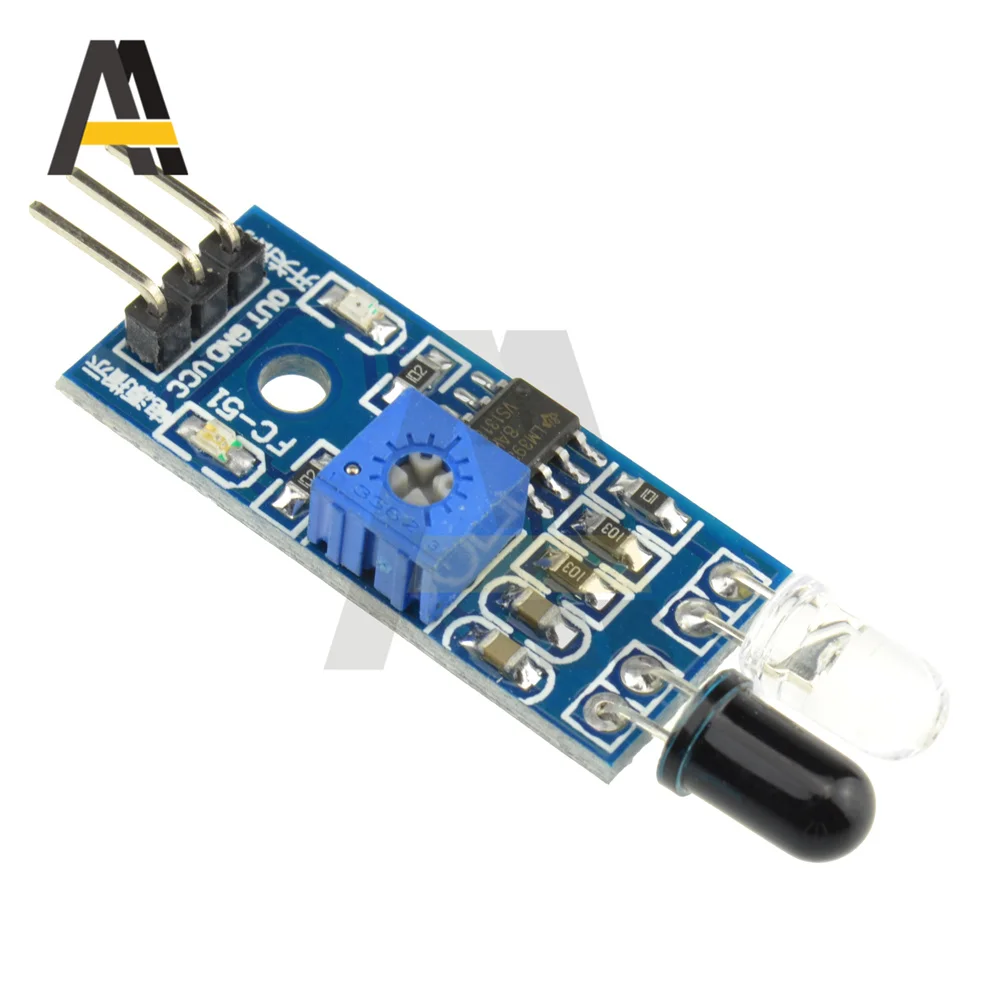

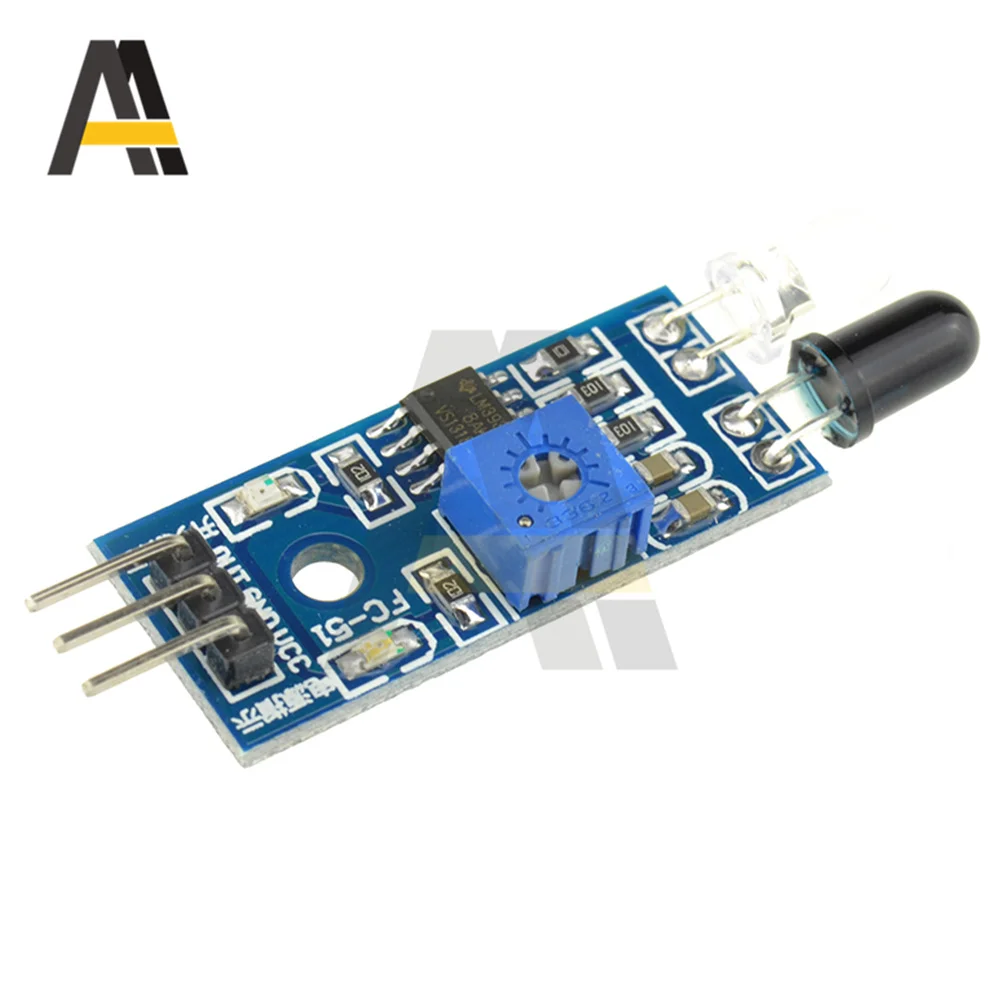

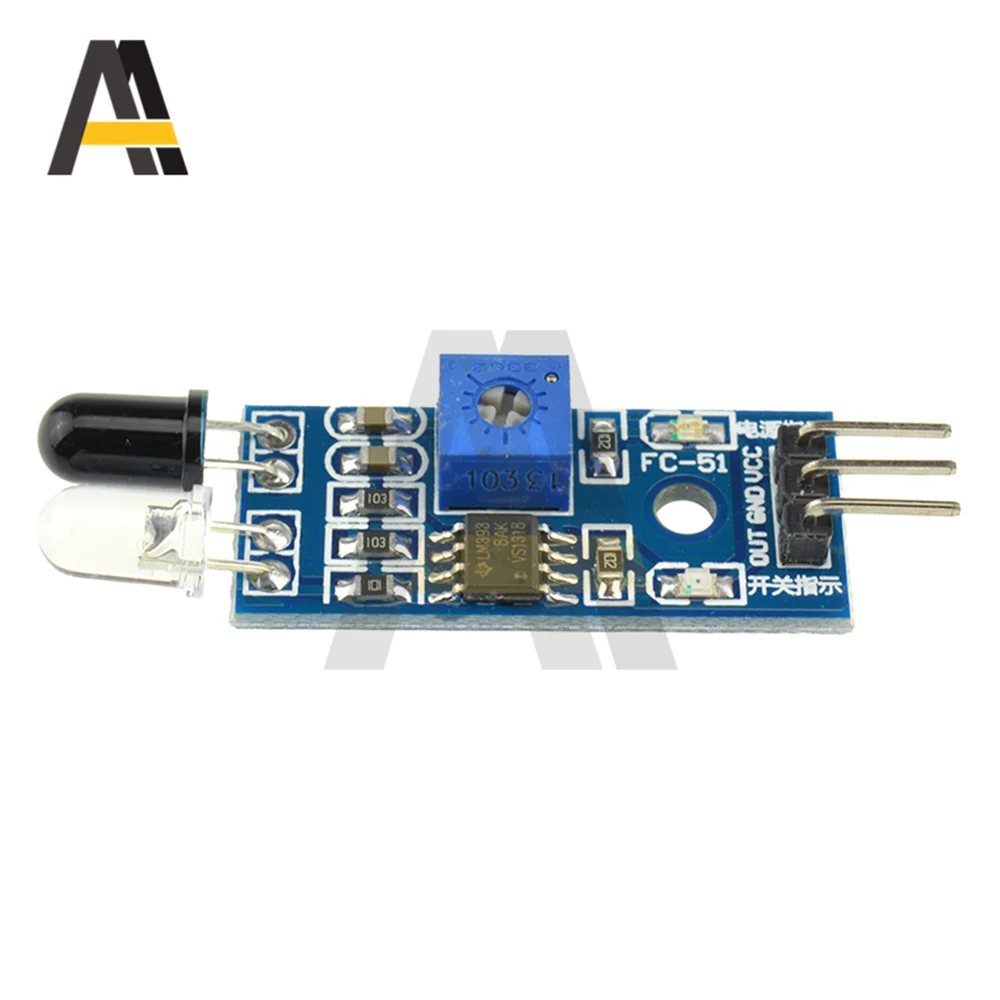

5 шт./лот ИК инфракрасный модуль датчика обхода препятствий Барьерный линейный трек Модуль ИК сигнал для Arduino умный автомобильный робот
Описание:
1. Когда модуль обнаруживает препятствие перед сигналом, светильник индикатор горит на уровне платы, а порт выхода непрерывного выходного сигнала низкого уровня, модуль определяет расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может определить потенциал регулируется по часовой стрелке, чтобы обнаружить увеличение расстояния; Против часовой стрелки для регулировки потенциометра для уменьшения расстояния обнаружения.
2. Активные инфракрасные датчики для обнаружения отражения, и, таким образом, форма отражательной способности диапазона обнаружения цели имеет решающее значение. Минимальное расстояние обнаружения, которое максимум черный, белый; Мелкие предметы с небольшой площади, большая площадь от большой.
3. Модуль датчика выхода может быть напрямую подключен к порту ввода-вывода микроконтроллера. Вы можете напрямую управлять реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO
4. Использование компаратора LM393, стабильный;
5. Модули питания постоянного тока используется для 3-5 В. При включении питания горит светильник индикатор питания;
6. С отверстиями для винтов 3 мм, простая фиксация;
7. Размер платы: 3,1 см * 1,5 см
8. Каждая поставка модуля, сравнивающая пороговое напряжение, регулируется потенциометром, это хорошо, не исключительные обстоятельства, не настраивайте потенциометр произвольно.

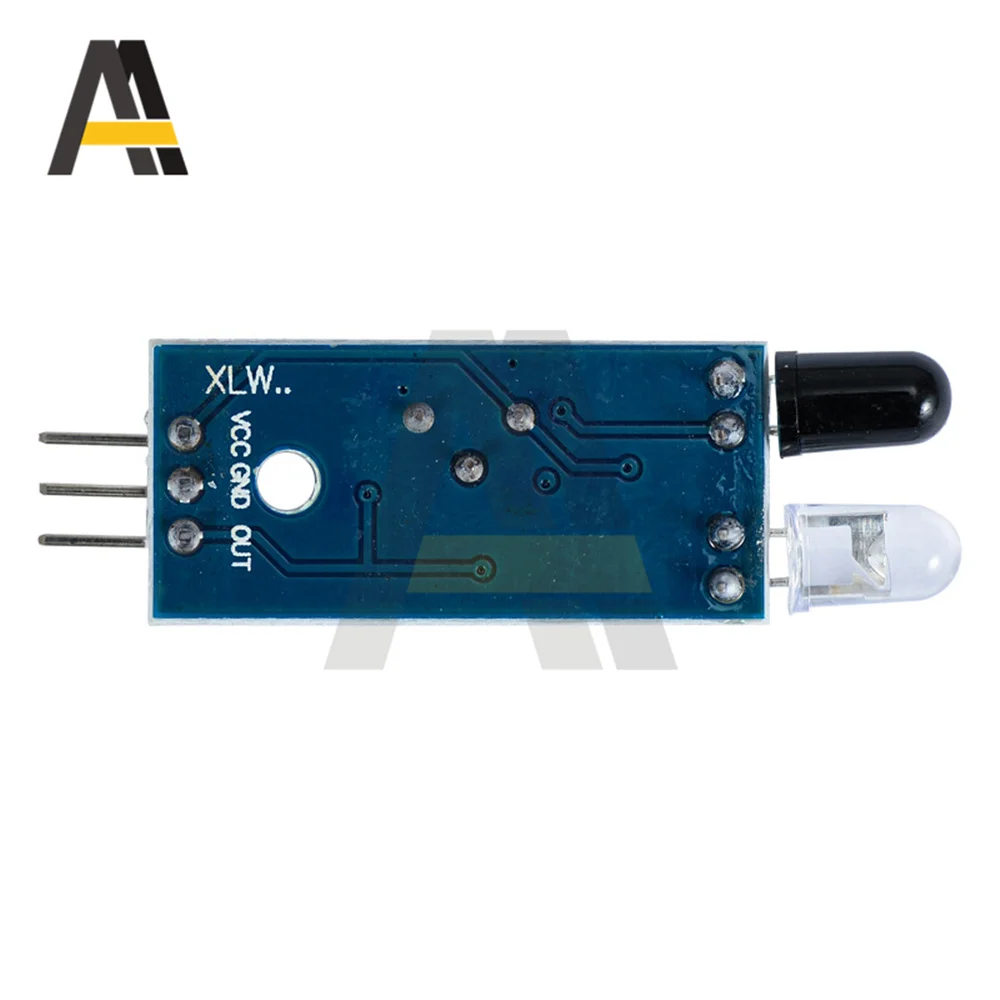

Описание интерфейса (3-проводной):
1. VCC: внешнее напряжение 3,3-5 в (можно напрямую подключить к 5 В MCU и 3,3 В MCU)
2. GND: GND внешний
3. Выход: небольшие цифровые выходные интерфейсы платы (0 и 1)
Посылка:

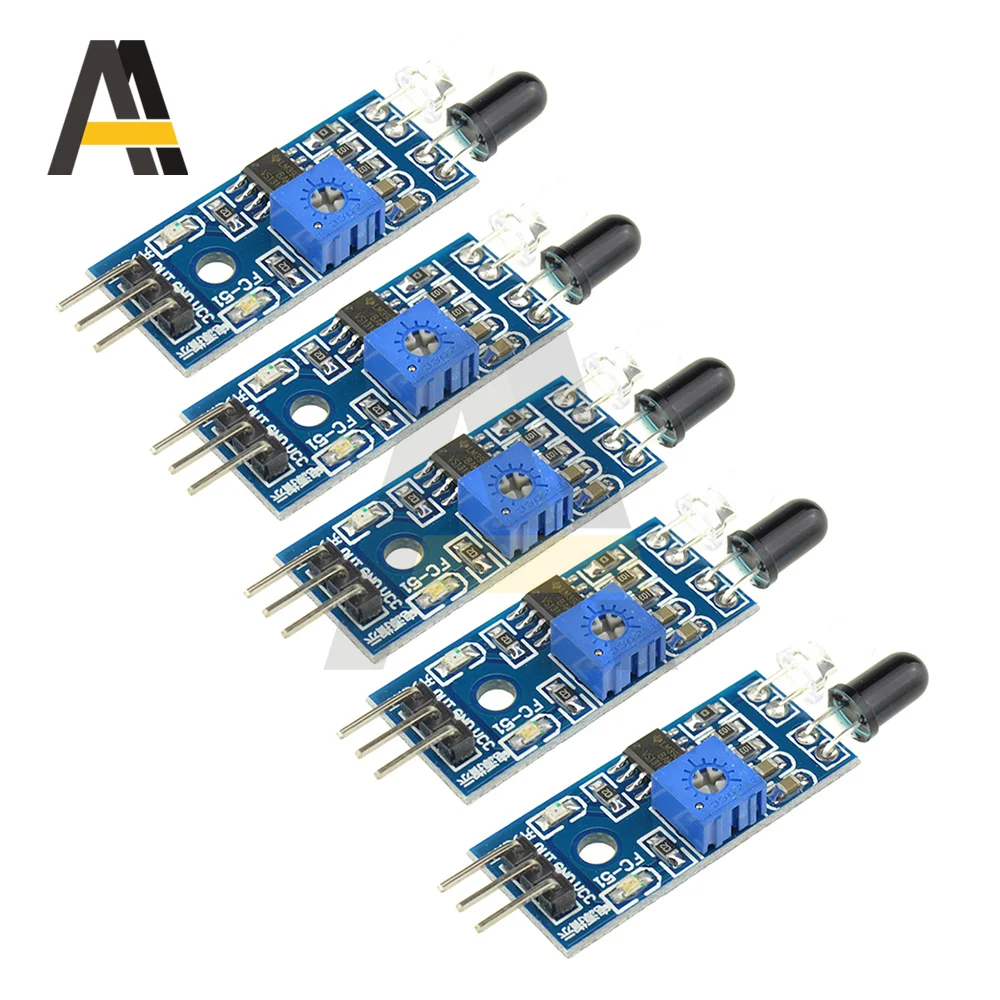

5 x инфракрасный модуль обхода препятствий
