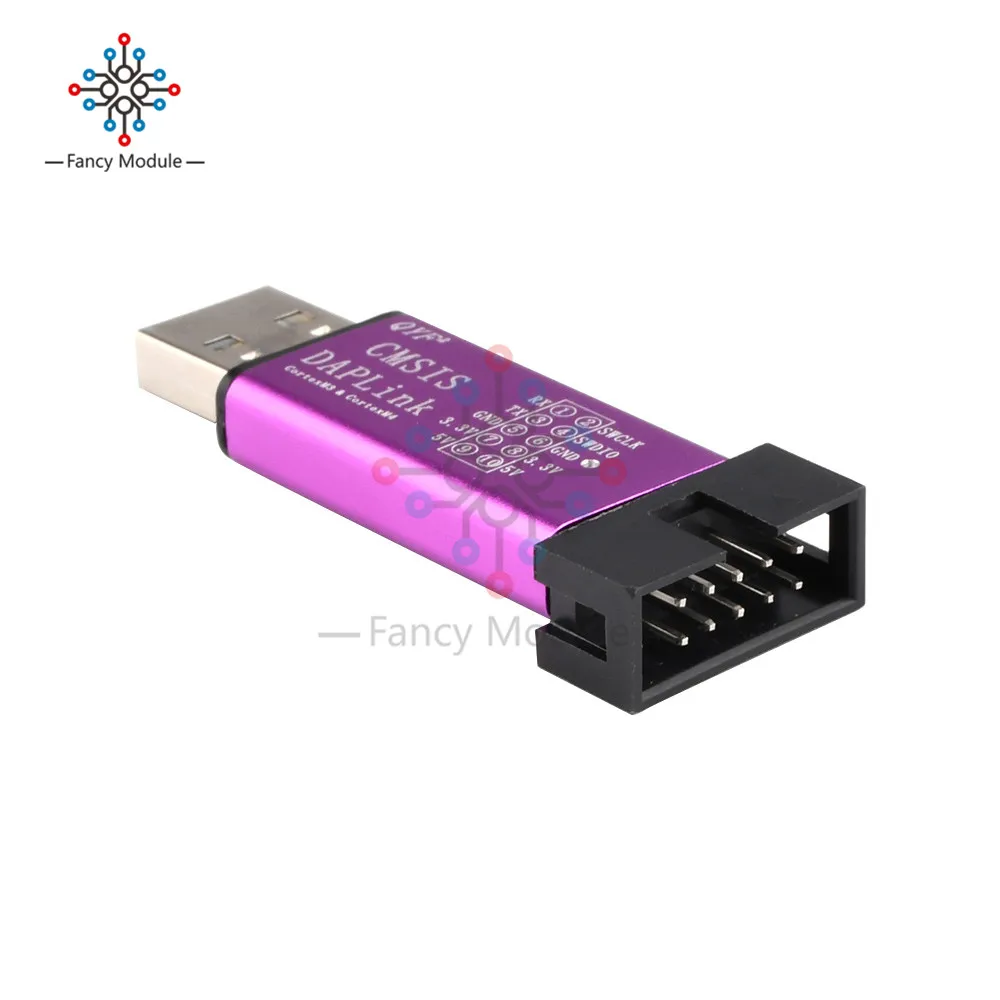

Введение продукта:
1. Основные особенности продукта
(1) ссылка, разработанная на основе CMSIS-DAPLink
(2) устройство HID, не нужно устанавливать драйвер, поддержка системы WIN10;
(3) поддержка keil MDK, IAR и другого общего программного IDE;
(4) режим загрузки SWD, совместим с большинством чипов Arm core;
(5) предоставляется виртуальный последовательный порт, который может использоваться в качестве usb-последовательного устройства;
(6) принимается более четкая схема дизайна, которая значительно снижает стоимость;
(7) металлическая оболочка, лазерная маркировка, четкий интерфейс;
2. Описание интерфейса продукта:

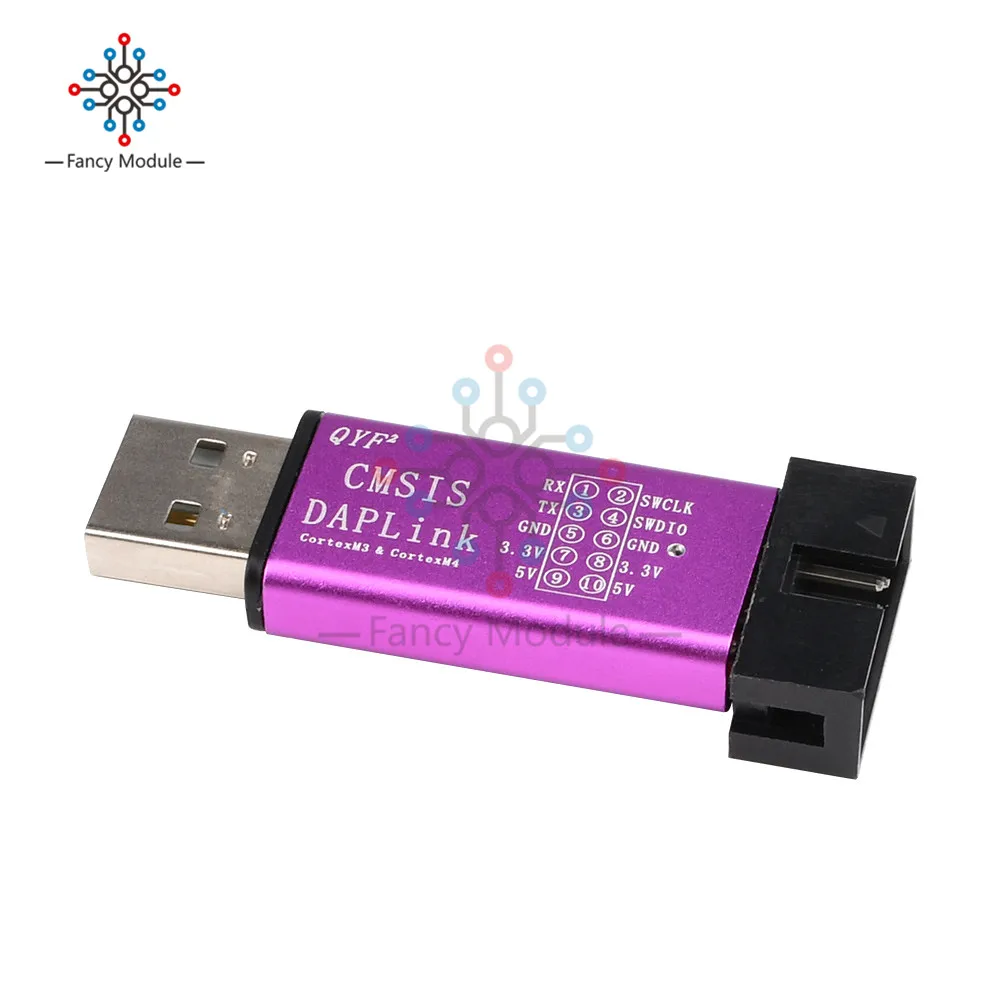

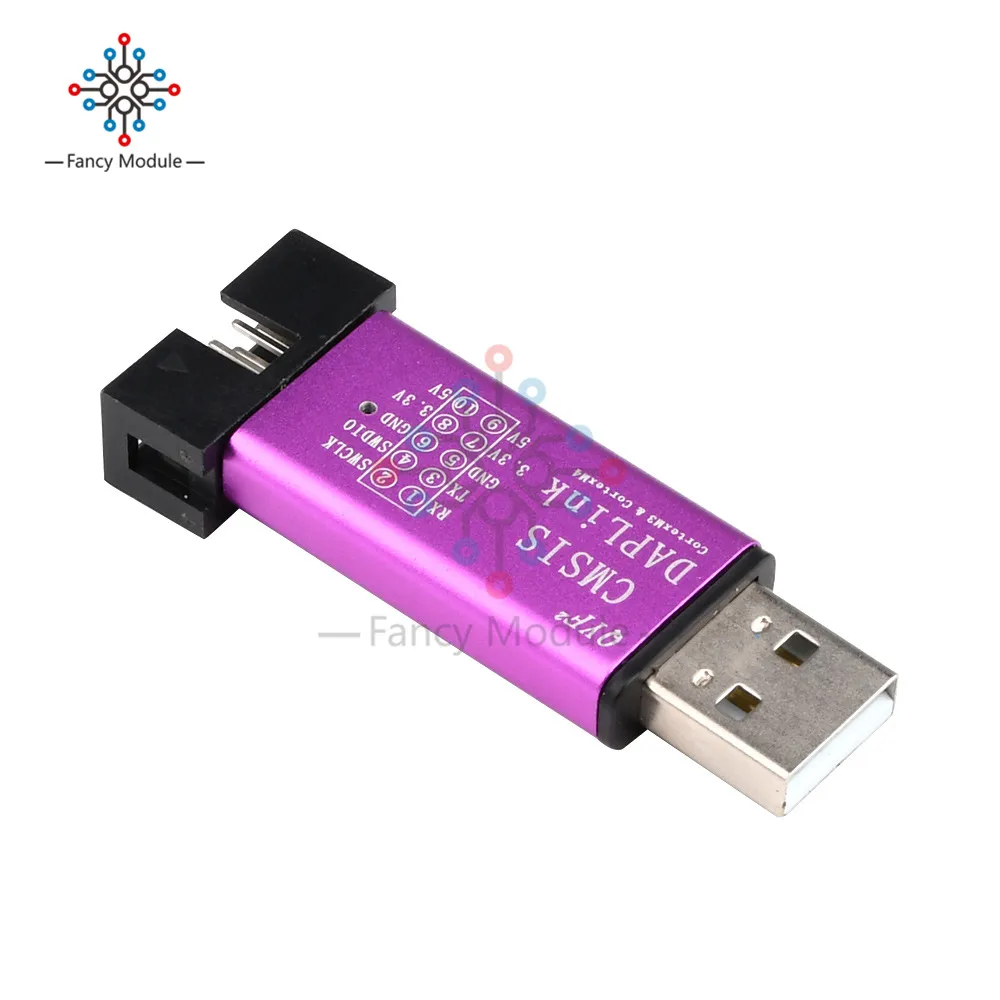

Rx: приемник виртуального последовательного порта SWCLK: SWD часовой порт
Tx: виртуальный последовательный порт отправителя SWDIO: SWD порт передачи данных
GND: наземный
3,3 V: 3,3 V Выходная мощность (максимальная обеспечивают 250ma ток) 3,3 V: 3,3 V источника питания
5 В: 5 В выходная мощность (главный источник питания USB) 5 В: 5 в источник питания
3. Как использовать
(1) Используйте среду для развития keil в качестве примера;

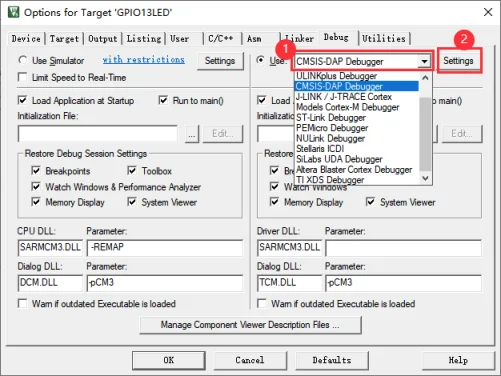

(2) Откройте программу, например, keil projectвыберите CMSIS-DAP дебггера на карте атрибутов Dubeg в опции

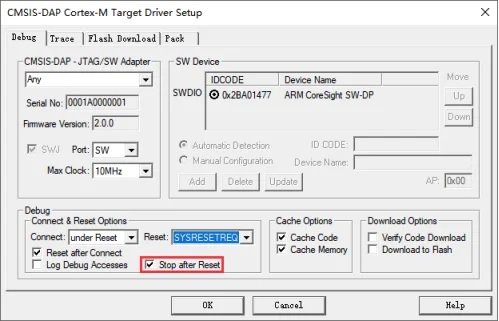

Нажмите кнопку настройки, вы можете настроить следующим образом:

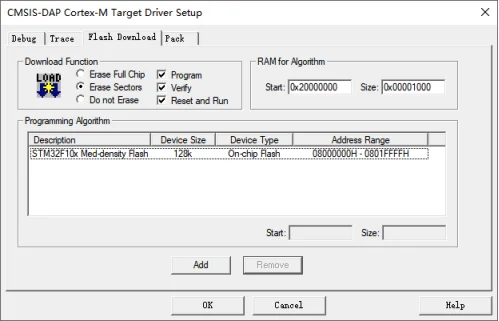

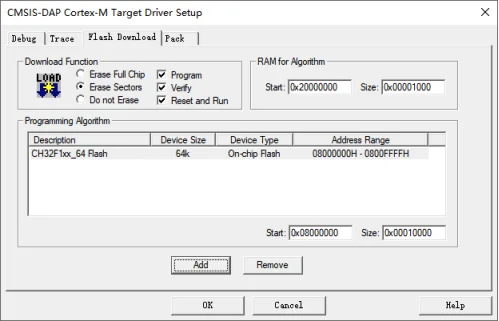

Обычно рекомендуется загрузить программу после остановки ядра. Функция загрузки Flash добавляет библиотека алгоритм flash, stm32 соответствует stm32, и другие компании соответствуют библиотеки алгоритмов, предоставленные другими компаниями. Как показано на рисунке ниже, различные компании используют различные библиотеки алгоритмов.
(3) последовательный порт используется из-за того, что DAPLink имеет виртуальный последовательный порт и подключен к PA9 и PA10, его можно использовать напрямую без дополнительных последовательных USB аппаратных инструментов, что экономит стоимость использования и облегчает использование.

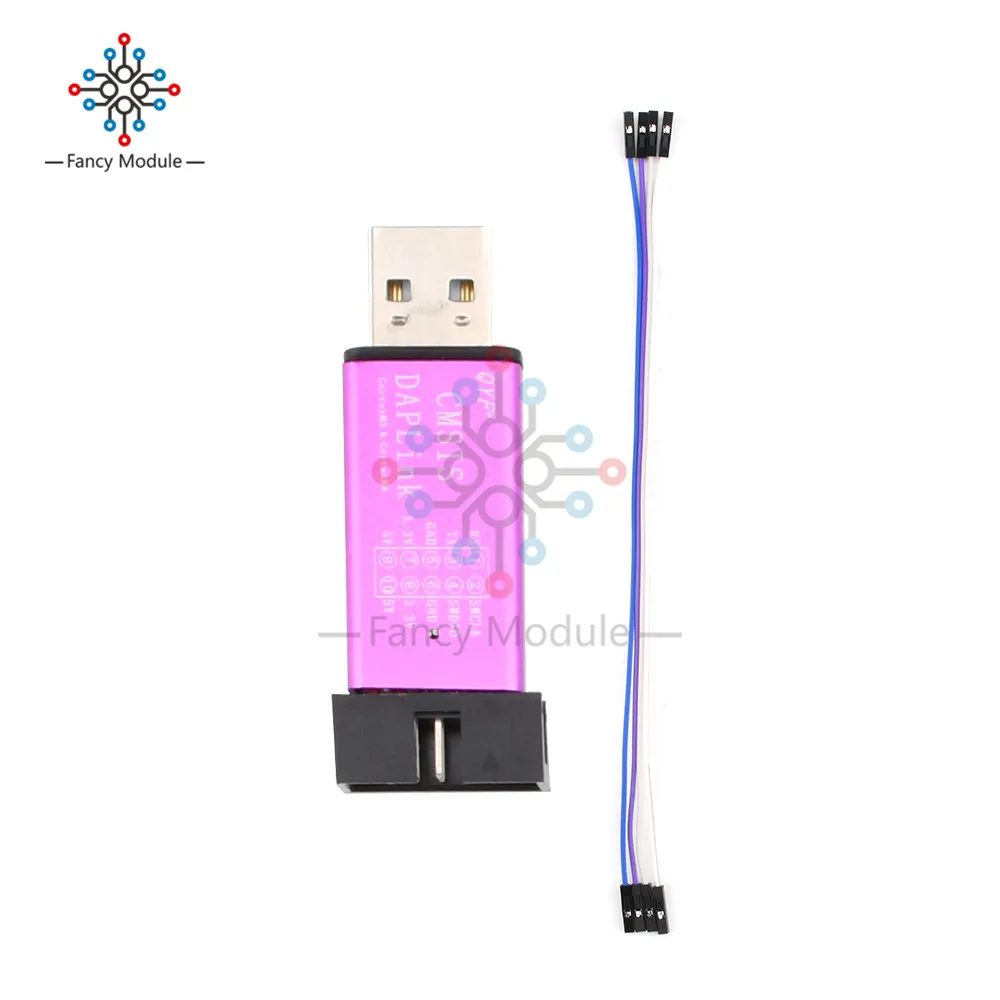

Посылка включает в себя:
Горелка X1 (белый, зеленый, фиолетовый случайный цвет)

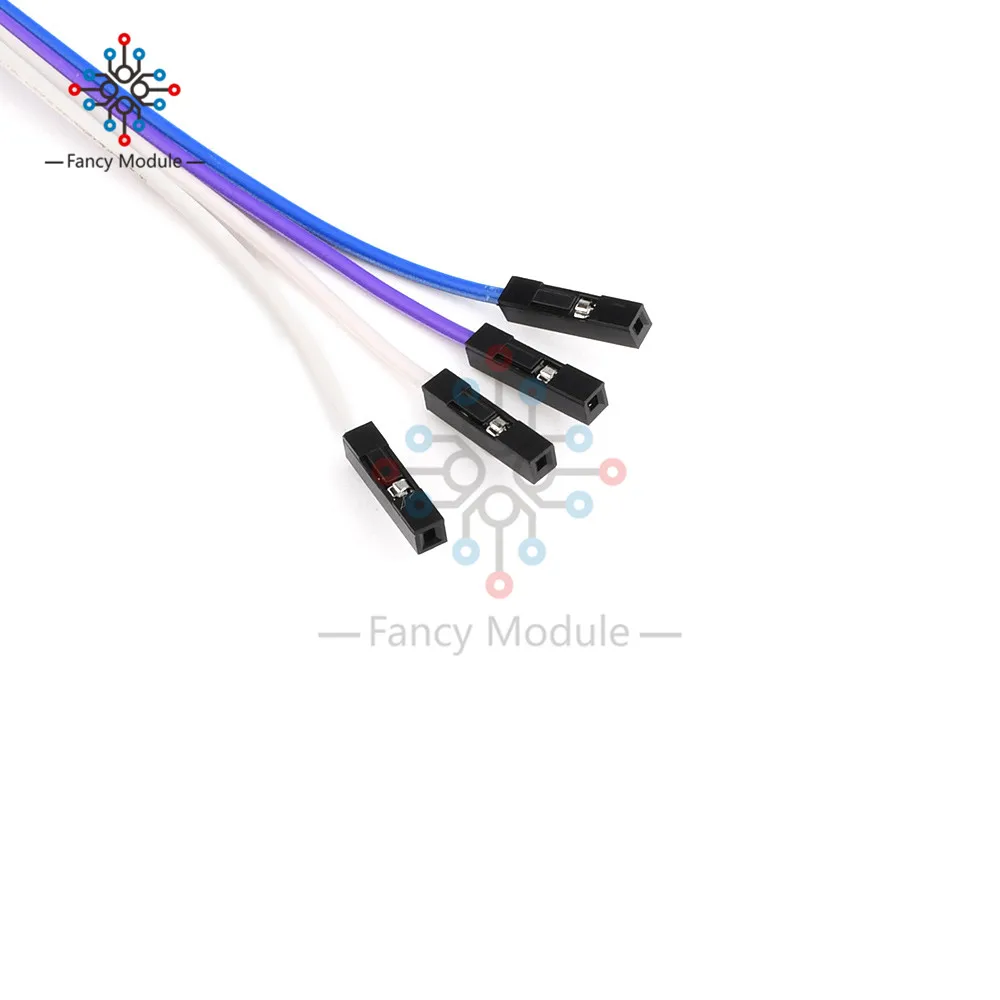

4pin Dupont Line X1
