Описание:

-ZK-J5X-это регулируемый постоянный ток постоянного тока, понижающий модуль питания с ЖК-дисплеем.

-HD дисплей Входное напряжение и выходное напряжение, ток, мощность и состояние дисплея.

-Регулируемое стабильное выходное напряжение и ток.

-Установите выходной ток для удовлетворения спроса.

-Он может использоваться как обычный модуль питания buck, зарядным устройством, а также светодиодный драйвер постоянного тока.

-Простой и эффективный, практичный.

Особенности:

1>. Высоковольтная упорная клемма;

2>. С высококачественной акриловой оболочкой;

3>. Поддержка полного выхода по нетрудоспособности;

4>. Поддержка защиты от обратного хода;

5>. Поддержка защиты от короткого замыкания;

6>. Поддержка включения выхода;

7>. ЖК-экран HD дисплей;

8>. Поддержка функции зарядки;

9>. Поддержка выбора выхода;

10>. Поддержка входного напряжения дисплея;

11>. Поддержка отображения выходного напряжения, тока, мощности;

12>. Поддержка индикатора рабочего состояния;

13>. Несколько параметров отображаются одновременно;

14>. Высокий ток, низкое тепло;

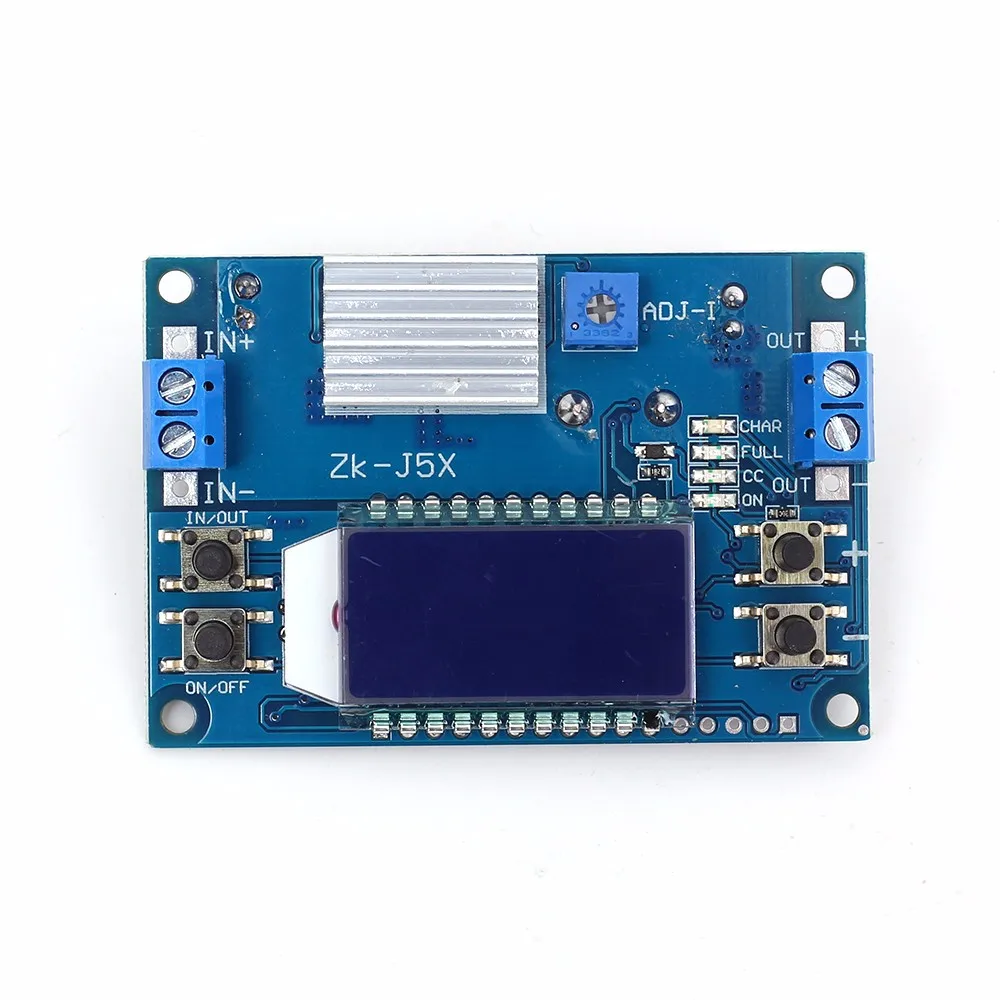

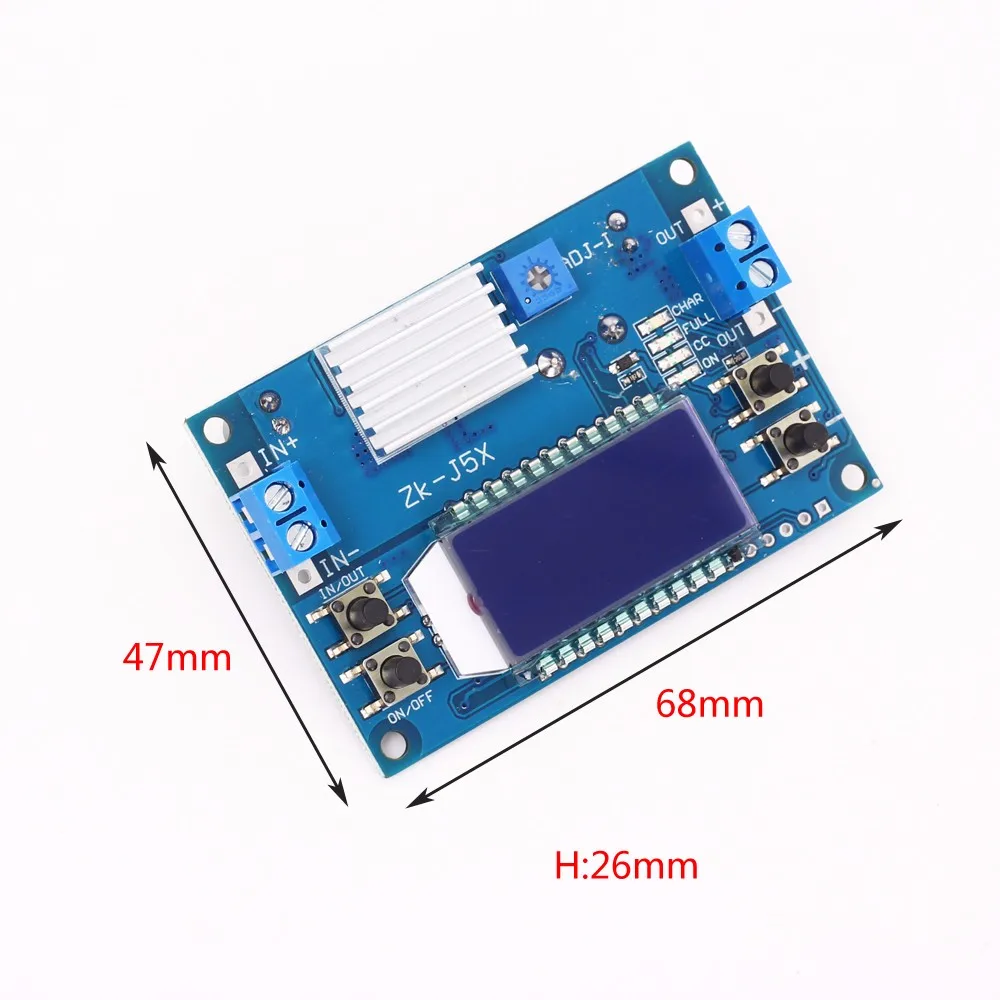

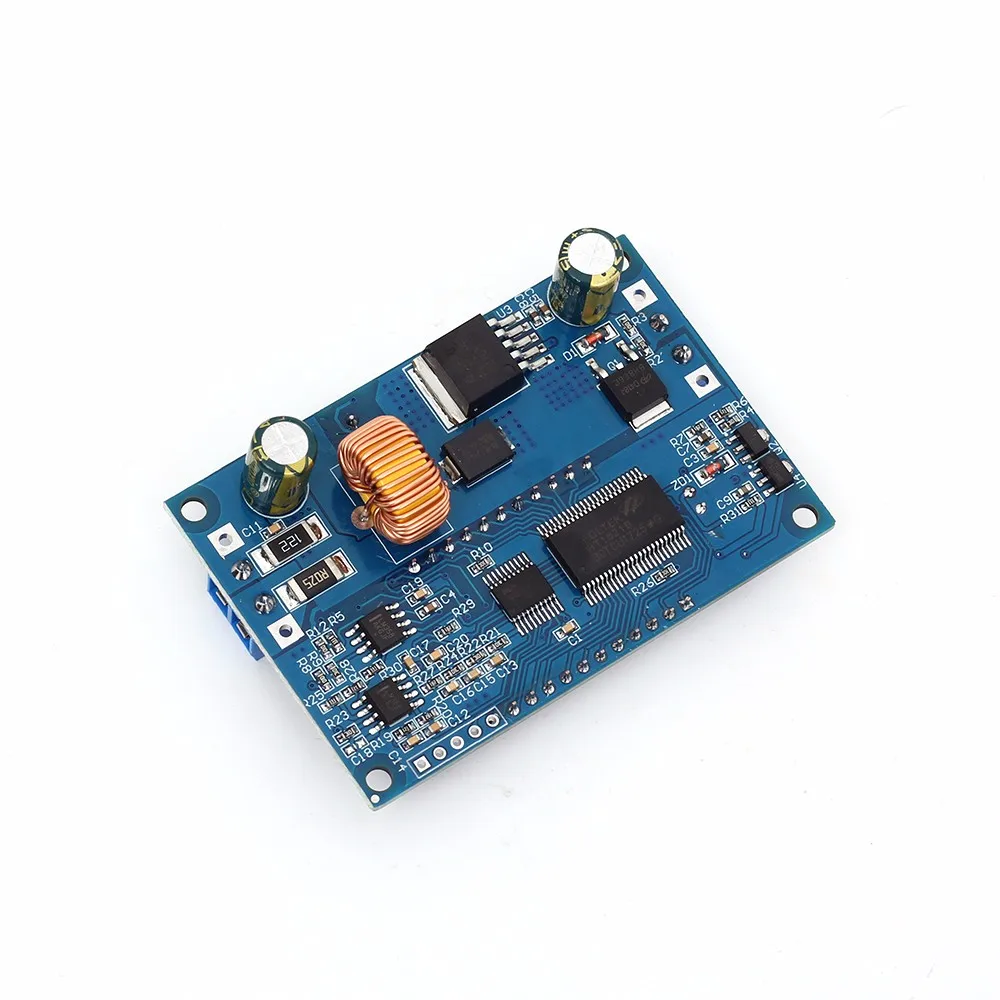

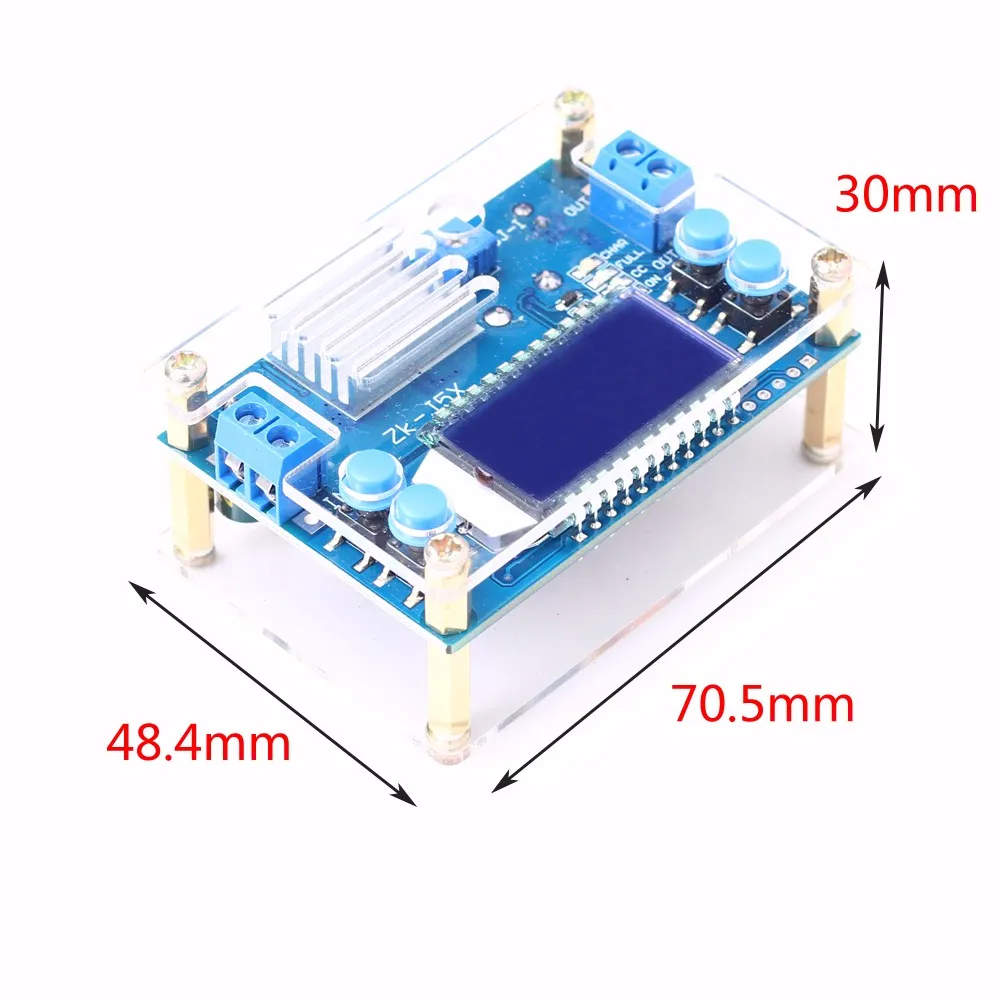

Параметры:1>. Название продукта: ZK-J5X 5A понижающий блок питания2>. Номер товара: ZK-J5X3>. Рабочая Напряжение: DC 6,5 V-36V4>. Выходное напряжение: DC 1,2 V-32V постоянного тока5>. Выходной ток: 5A(4.5A нужен радиатор; 3.5A стабильный в течение длительного времени)6>. Выходная мощность: 75 Вт (75 Вт нужен радиатор; 50 Вт для 3,5a)7>. Напряжение Дисплей диапазон: 1,2 ~ 32В8>. Точность отображения напряжения: +/-0,1 в9>. Разрешение дисплея напряжения: 0,05 В10>. Диапазон отображения тока: 0 ~ 5A11>. Точность отображения тока: +/-0.05A12>. Разрешение дисплея напряжения: 0.005A13>. Эффективность преобразования: около 94%14>. Рабочий ток: 30 мА15>. Мягкий стартер: Да (сбой при высокой нагрузке)16>. Защита от обратного хода: Да17>. Защита от обратного потока: нет (рекомендуется подключить диод в серии на «Out +»)18>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃19>. Диапазон рабочей влажности: 0%-95% относительной влажности20>. Размер без корпуса: 68*47*26 мм21>. Размер с оболочкой: 70,5*48,4*30 мм22>. Размер радиатора: 20*14*6 мм

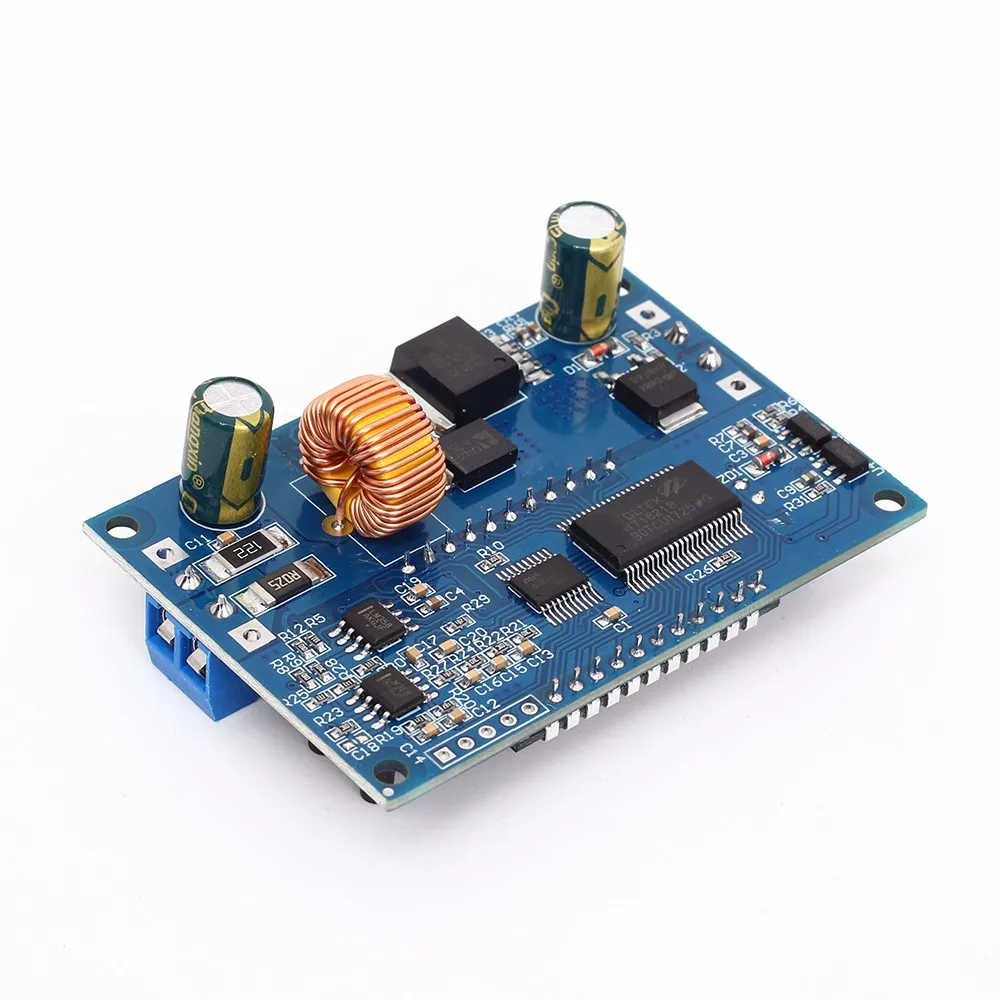

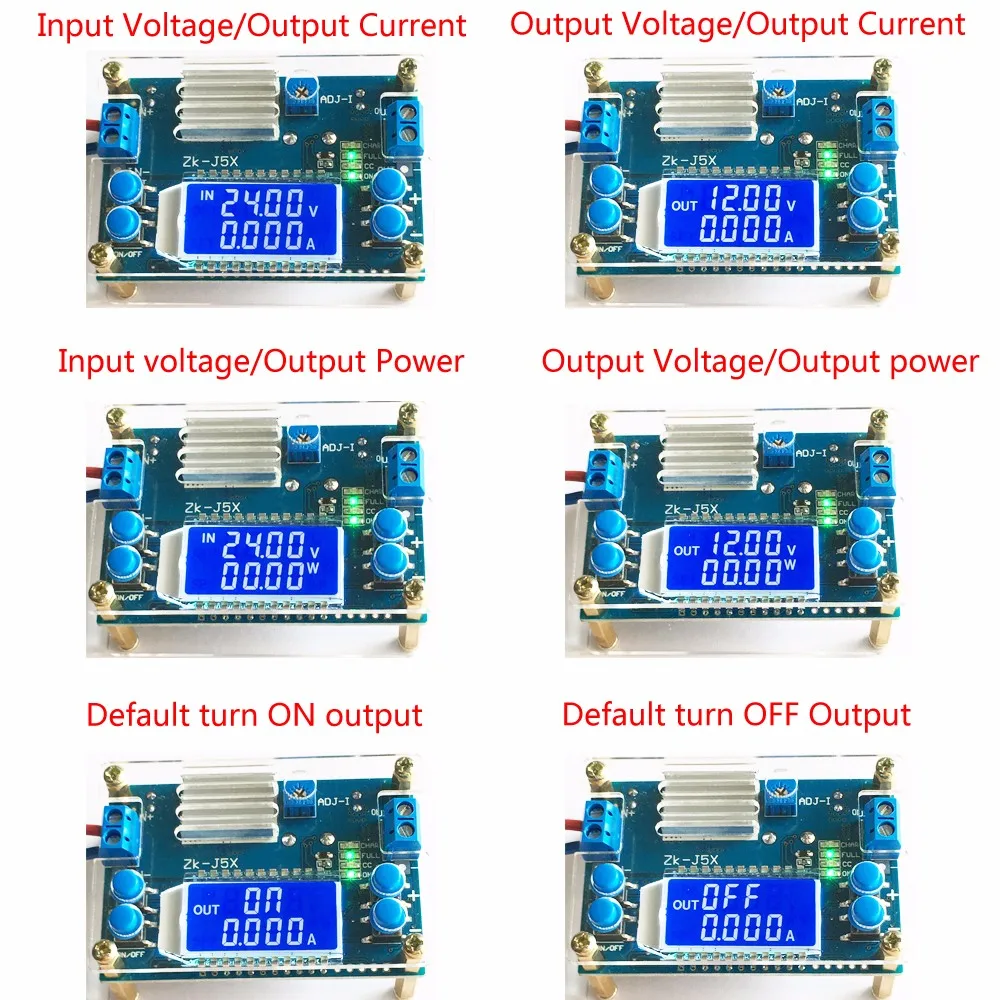

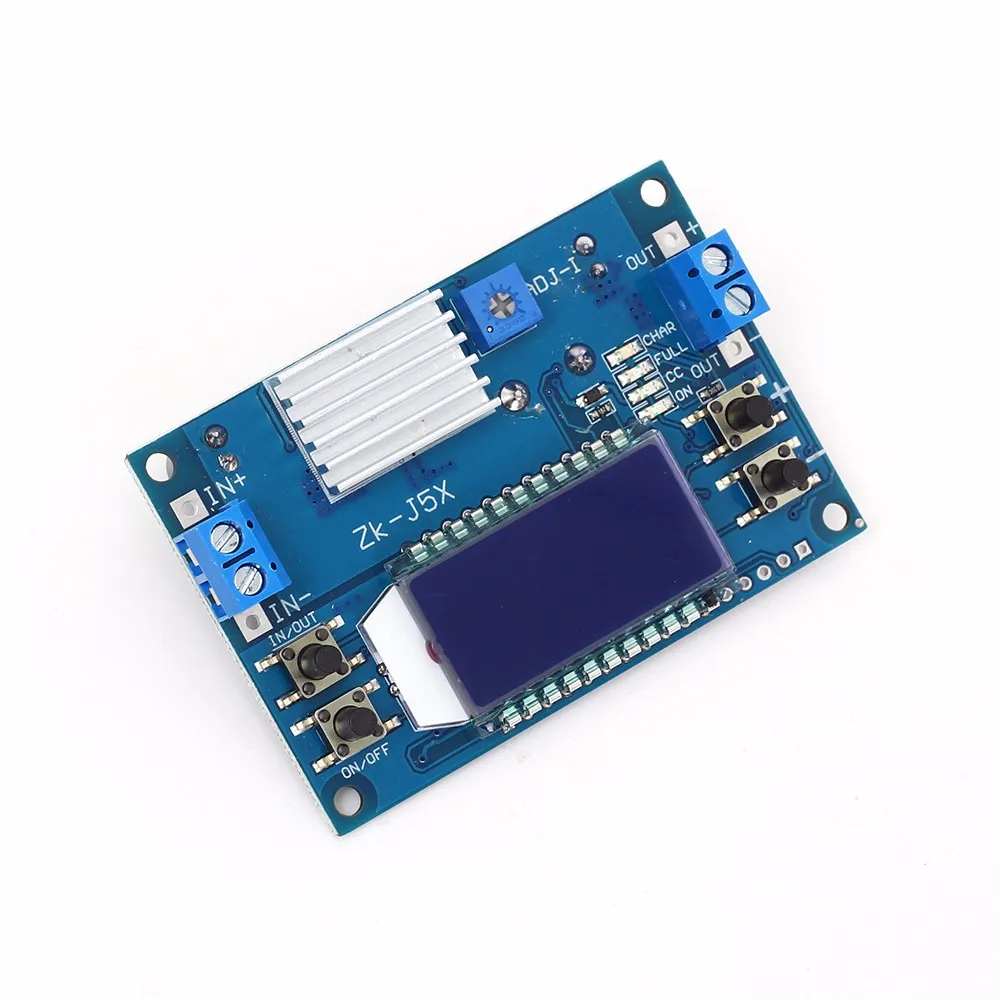

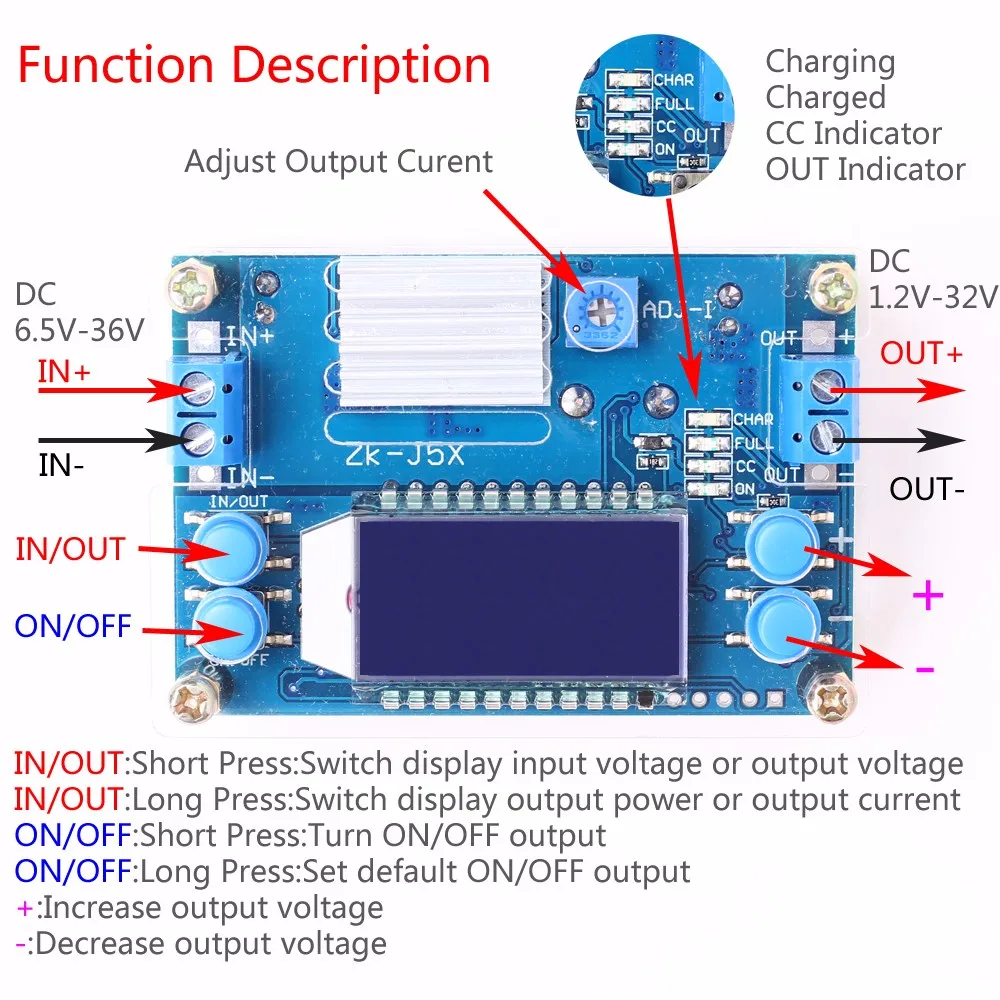

Кнопка/потенциометр/светодиодный Введение:1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.2>. ВКЛ/ВЫКЛ: короткое нажатие, чтобы выбрать выходное напряжение. Длительное нажатие используется для восстановления настроек по умолчанию для следующей перезарядки.3>. Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения. Длительное нажатие используется для переключения выходного тока или выходной мощности.4>. Кнопка '+': используется для регулирования выходного напряжения. Увеличение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение увеличивается на 0,05 V. Длительное нажатие может непрерывно увеличиваться. Увеличение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова.5>. Кнопка ' - ': используется для регулирования выходного напряжения. Уменьшение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение уменьшается на 0,05 V. Длительное нажатие может непрерывно уменьшаться. Уменьшение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова.6>.ADJ-I потенциометра: Регулировка выходного тока. Увеличьте выходной ток при вращении по часовой стрелке. Модуль входит в выходное состояние постоянного тока, если ток нагрузки достигает установленного значения тока. Красный светодиодный индикатор постоянного тока включится.7>. Светодиодный: зеленый светодиодный индикатор. Выходной индикатор. Он включается, когда есть выход на выходном терминале. В противном случае он выключен.8>. Светодиодный индикатор CC: Красный светодиодный индикатор. Выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается.9>. Полный светодиодный: зеленый светодиодный. Полностью заряженный индикатор. Когда аккумулятор полностью заряжен. Он будет зафиксировано какое-либо движение. Включится, если выходной ток меньше 0,2a, когда заданный ток 2A.10>.CHAR Светодиодный индикатор: индикатор зарядки. Он включается при зарядке.

Использование шагов:1>. Как обычный понижающий модуль питания:1,1>. Подключите правильное входное напряжение на входном терминале;1,2>. Настройка '+' и ' - ' кнопок постоянного напряжения для установки выходного напряжения в соответствии с требованиями.1,3>. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.1,4>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)1,5>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.1,6>. Тестирование и использование (Е. g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. Тогда максимальный ток может быть только 2A при использовании этого модуля. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиодный выключен.)1,7>. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение.

2>. Как зарядное устройство:2,1>. Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Это вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки.2,2>. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).2,4>. Проверьте выходное напряжение с помощью мультиметра и отрегулируйте '+' и ' - ' кнопки постоянного напряжения, чтобы убедиться, что выходное напряжение достигнет, чтобы потребовать плавающего напряжения зарядки. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)2,5>. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.2,6>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)2,7>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.

3>. Как мощный светодиодный драйвер постоянного тока:3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.3,2>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).3,3>. Проверьте выходное напряжение мультиметром на выходной клемме и настройте кнопки '+' и ' - ' для установки выходного напряжения на максимальное рабочее напряжение светодиодный индикатор.3,4>. Поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.3,5>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)3,6>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный током.3,7>. Подключение светодиодный и тест.

Примечание:1>. Выходное напряжение по умолчанию составляет около 5 В.2>. Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае оно не будет работать нормально.3>. Пожалуйста, нажмите кнопку ' - ' повторно, если нет выходного напряжения.4>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.5>. Пожалуйста, не делайте коротких выходов.6>. Вход напряжение должно быть 0,5 V выше, чем выходное напряжение.7>. Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи. Рекомендуется серийный диод анти-обратного потока на входном положительном терминале.8>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток.9>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.10>. Пожалуйста, понижайте выходную мощность, если модуль горячий.11>. Модуля выходное напряжение и ток точность 0,1 V и 0.05A.12>. Перед использованием ознакомьтесь с руководством и описанием.

Применение:1>. Обычный источник питания;2>. Зарядное устройство;3>. Светодиодный источник питания;4>. Дисплей напряжения прибора;5>. Измерительный прибор;6>. Испытание цепи;7>. Преобразование мощности.

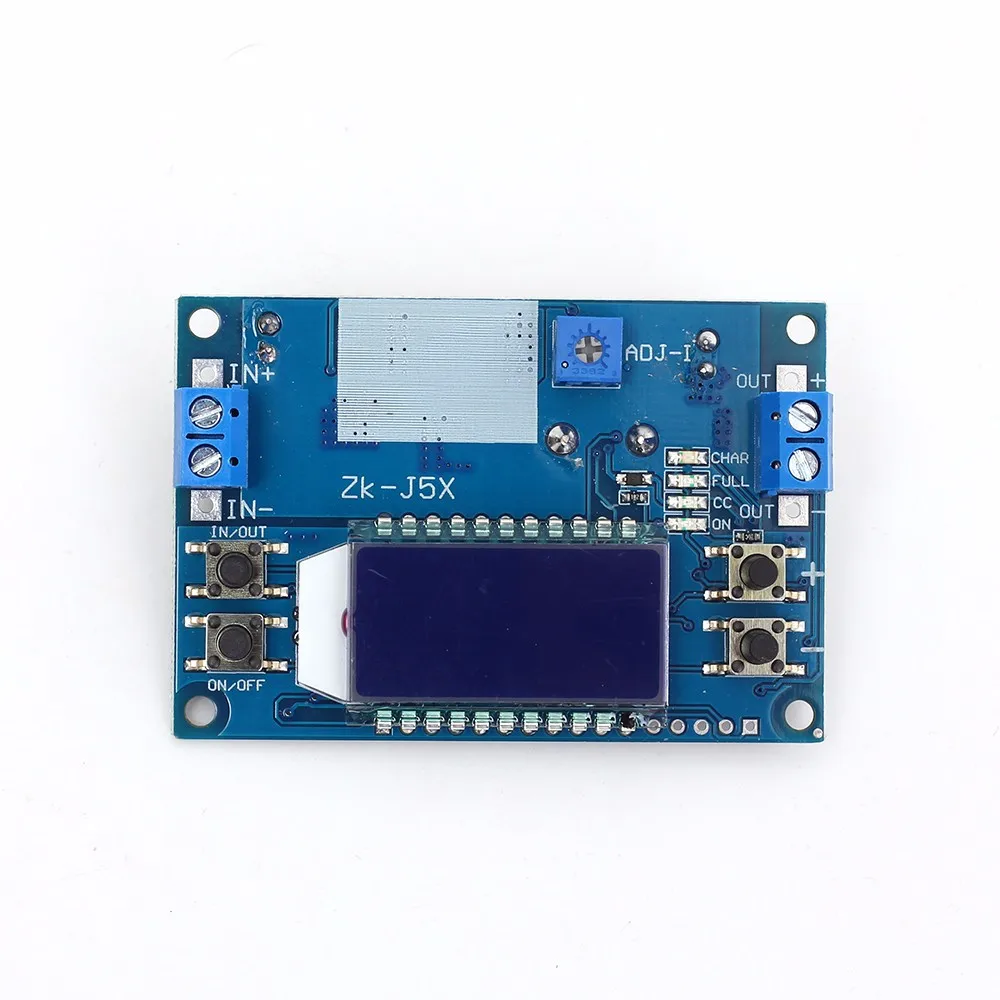

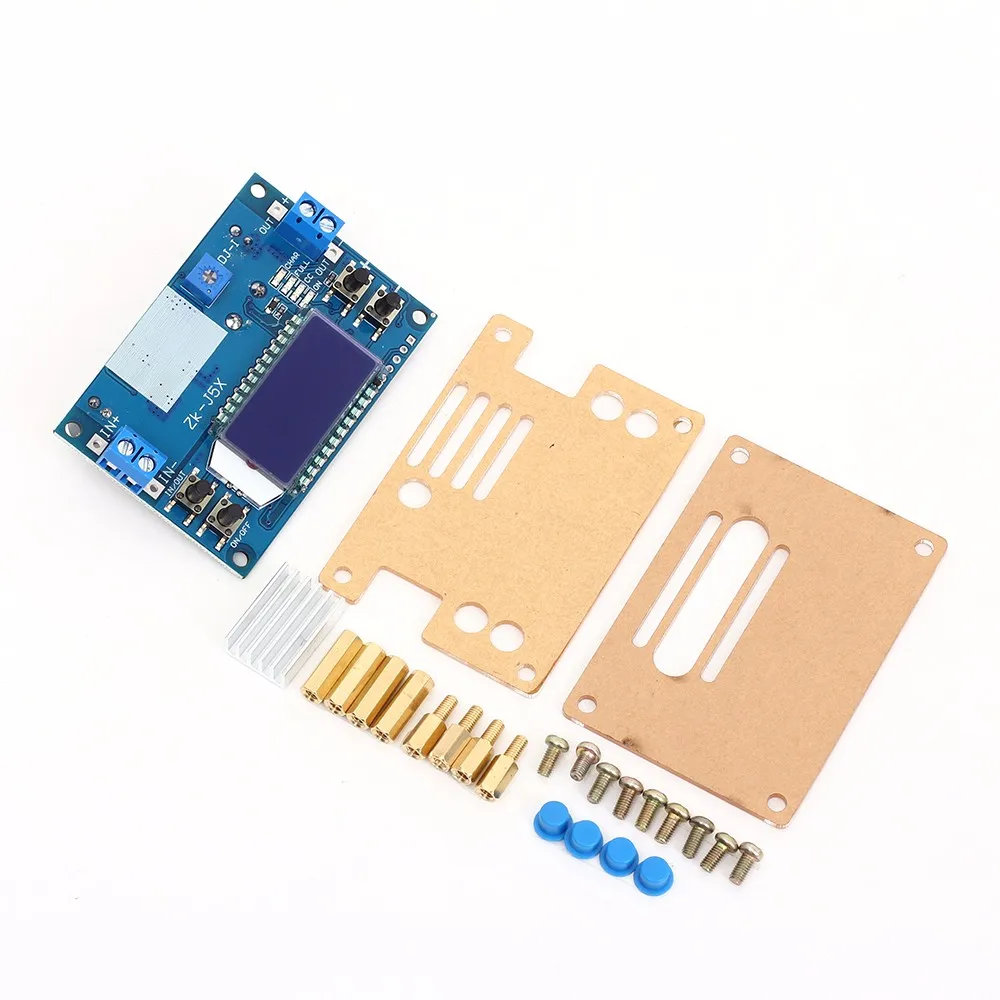

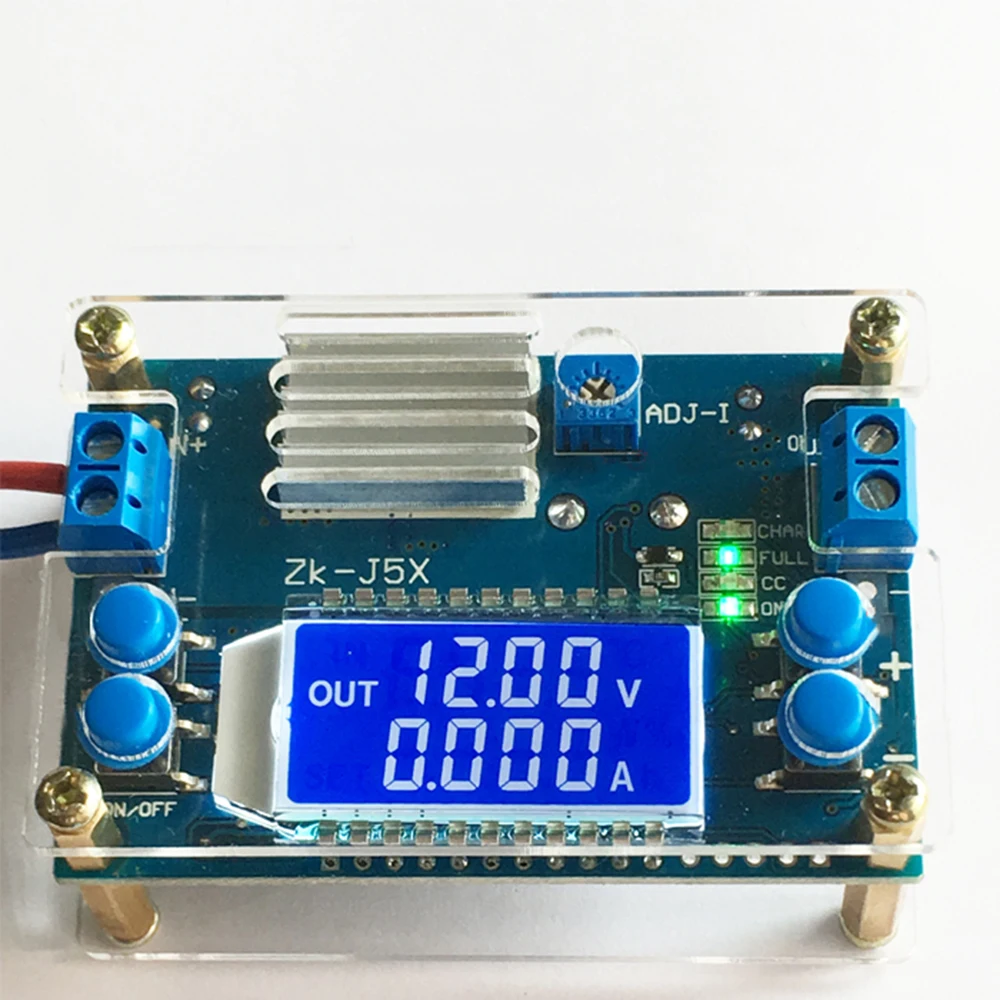

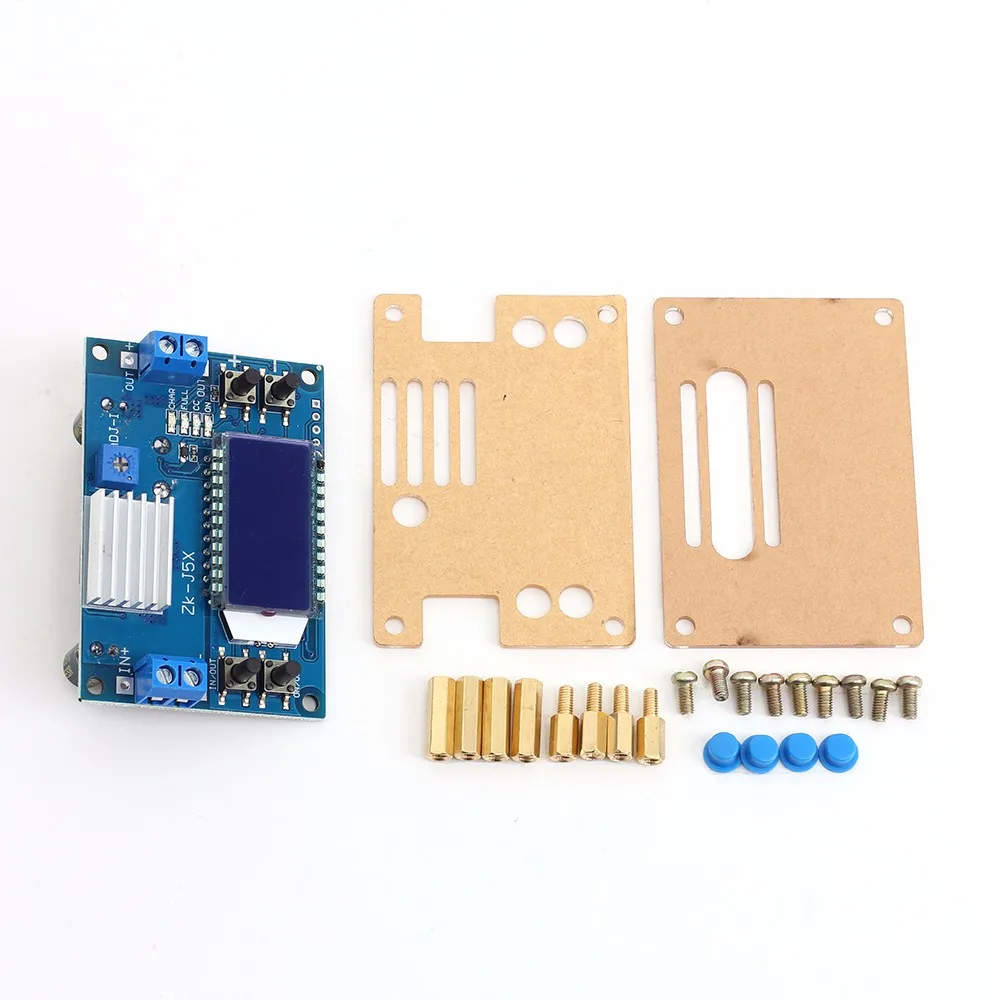

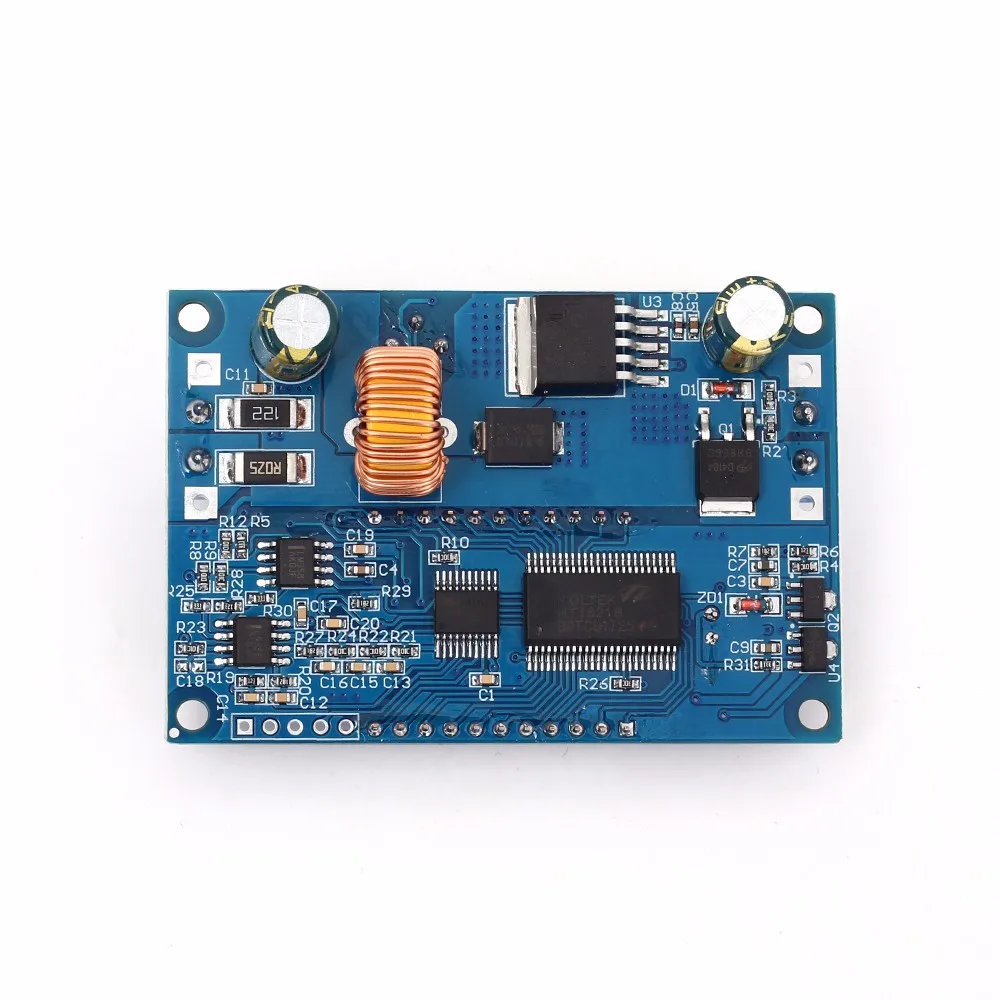

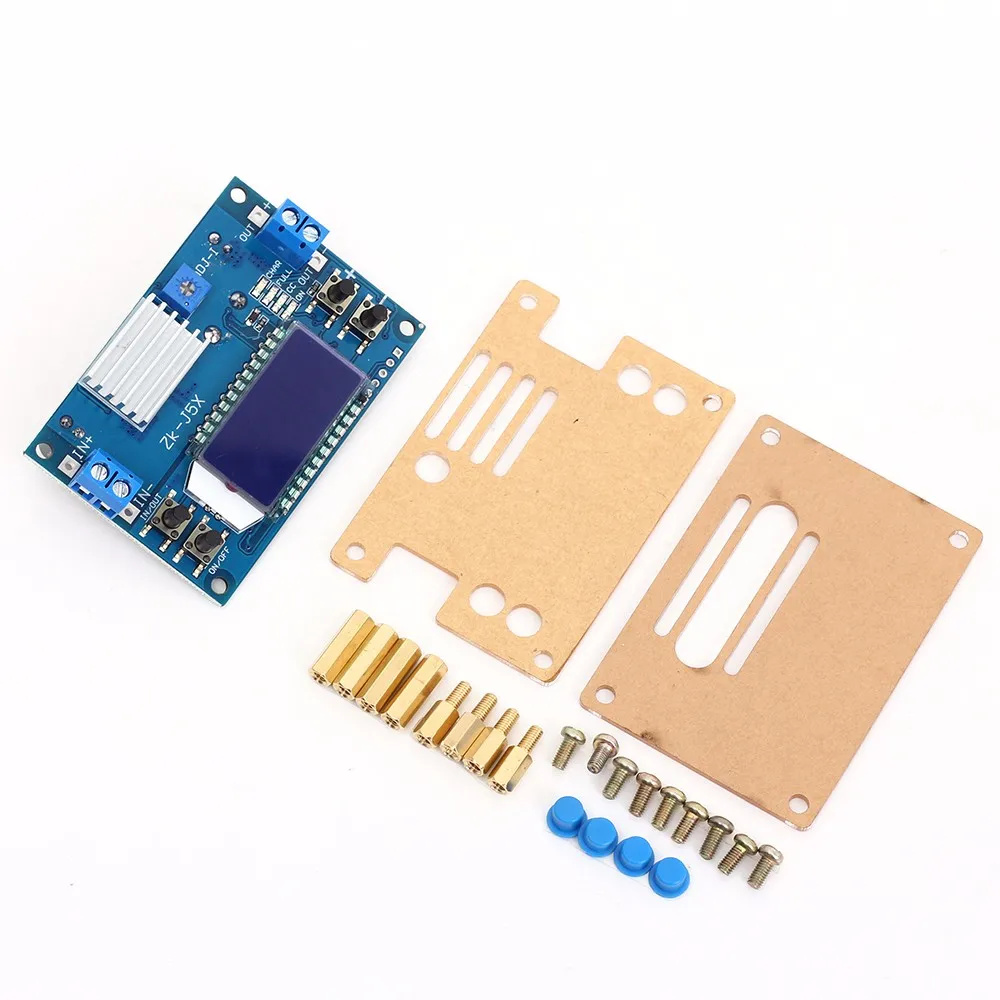

Посылка:1>.1 шт. ZK-J5X 5А понижающий блок питания;2>.1 шт 20*14*6 мм теплоотвод;3>.2 шт. акриловая оболочка;4>.4 шт. синяя крышка на пуговицах;5>.4 шт. М3*15 мм медная колонна;6>.4 шт. М3*8 + 6 мм медная колонна;7>.8 шт М3*5 мм винт.
