Тип 2: Плата декодера QCC [чип декодера PCM5102]
Тип 4: Плата декодера CSR [чип декодера PCM5102]

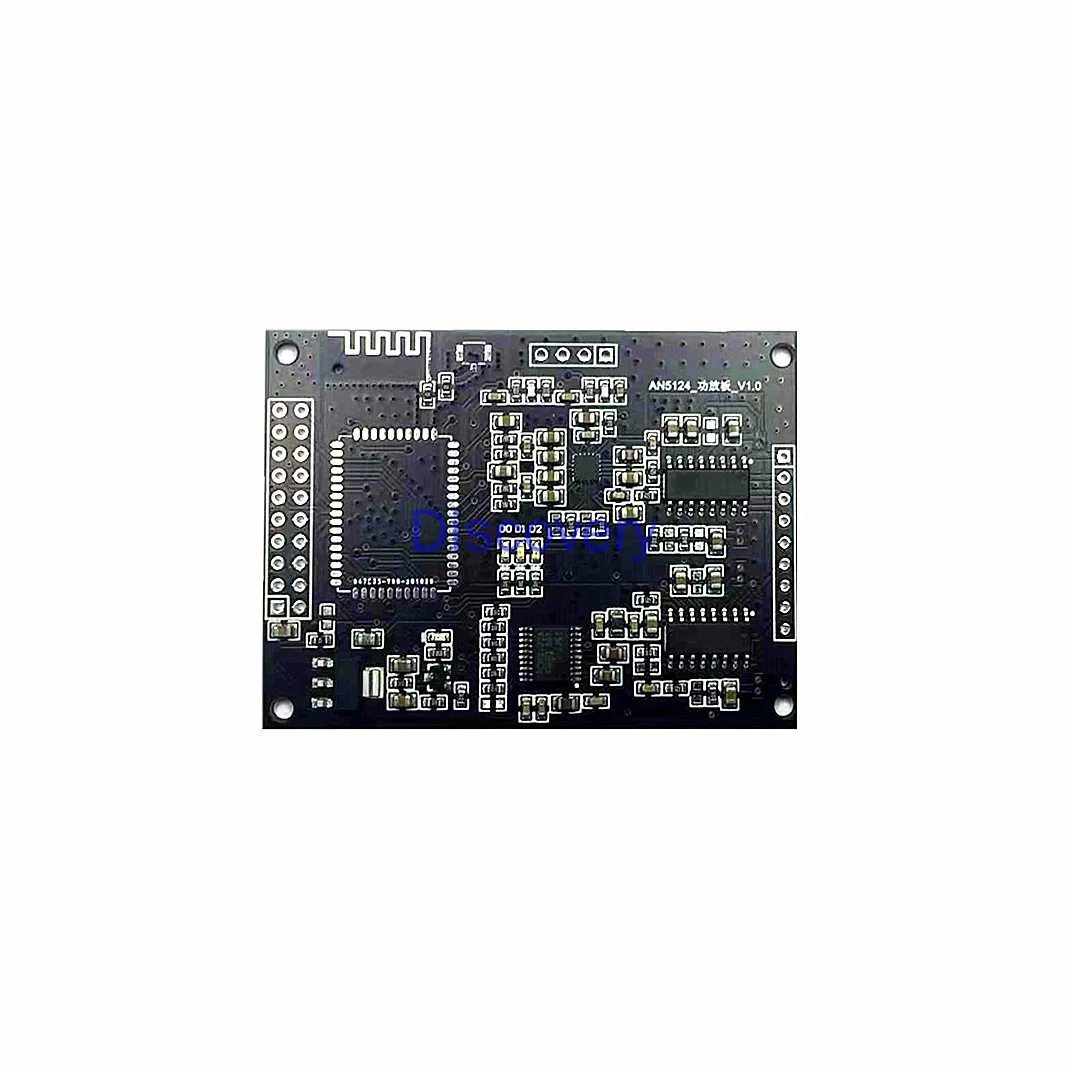

Тип 5: Плата усилителя мощности QCC
Описание модели модуля
1. Функциональная плата QCC и Плата декодера, Плата усилителя мощности и плата адаптера поддерживают следующие модули
QCC3020 модуль QCC3024 модуль QCC3031 модуль QCC3034 модуль
QCC5124 модуль QCC5125 модуль
2. Функциональная плата CSR и Плата декодера и плата адаптера поддерживают следующие модули
CSR8675 модуль CSR8670 модуль
Втулка ------------------
Функциональная плата QCC
1. Все широко используемые функциональные контакты светодиодные. Такие как микрофон, дифференциальный аналоговый выход, выход I2S,
Выход SPDIF и т. Д.
2. С кнопкой управления портом, таким как громкость, удобный для внешнего управления
3. С usb-портом, функция расширения
4. Он может быть использован непосредственно с нашими модулями серии QCC, пожалуйста, обратитесь к описанию выше для конкретных Поддерживаемых Моделей
5. Размер доски 3,1 см X 3,3 см
6. С бортовой антенной и IPEX1 поколение антенной базы, бортовой антенной или IPEX1 поколение внешней антенны может использоваться

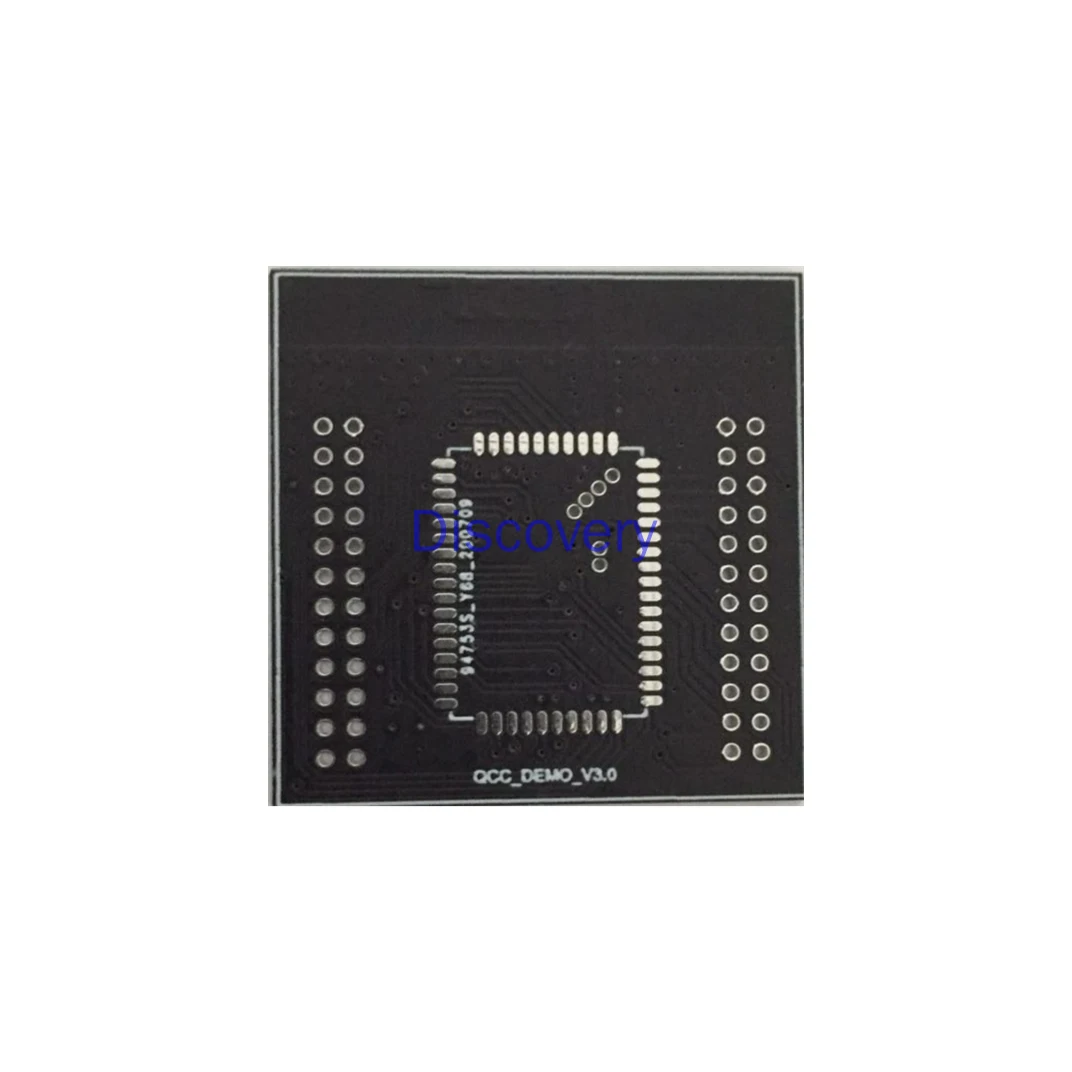

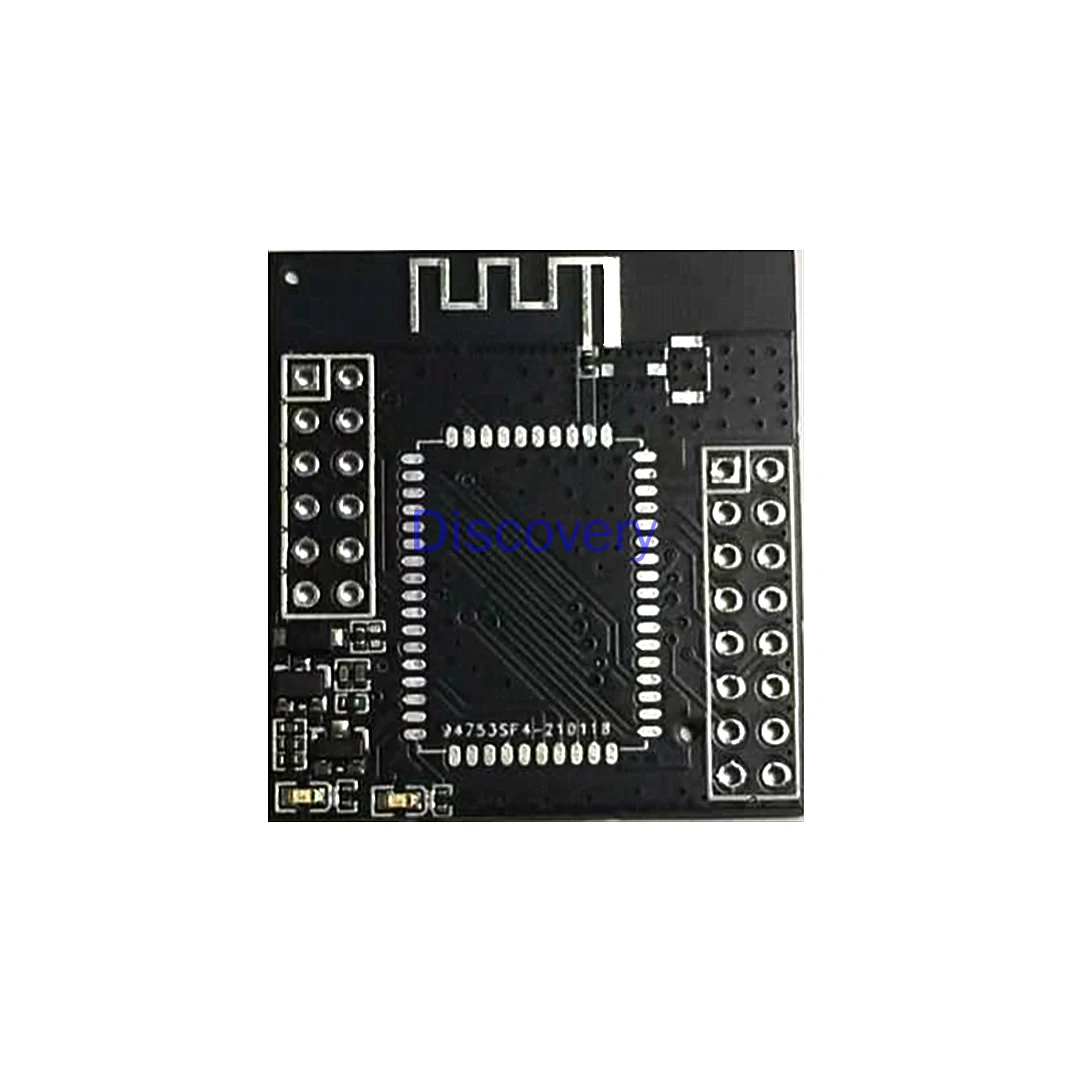

Физическая фотография

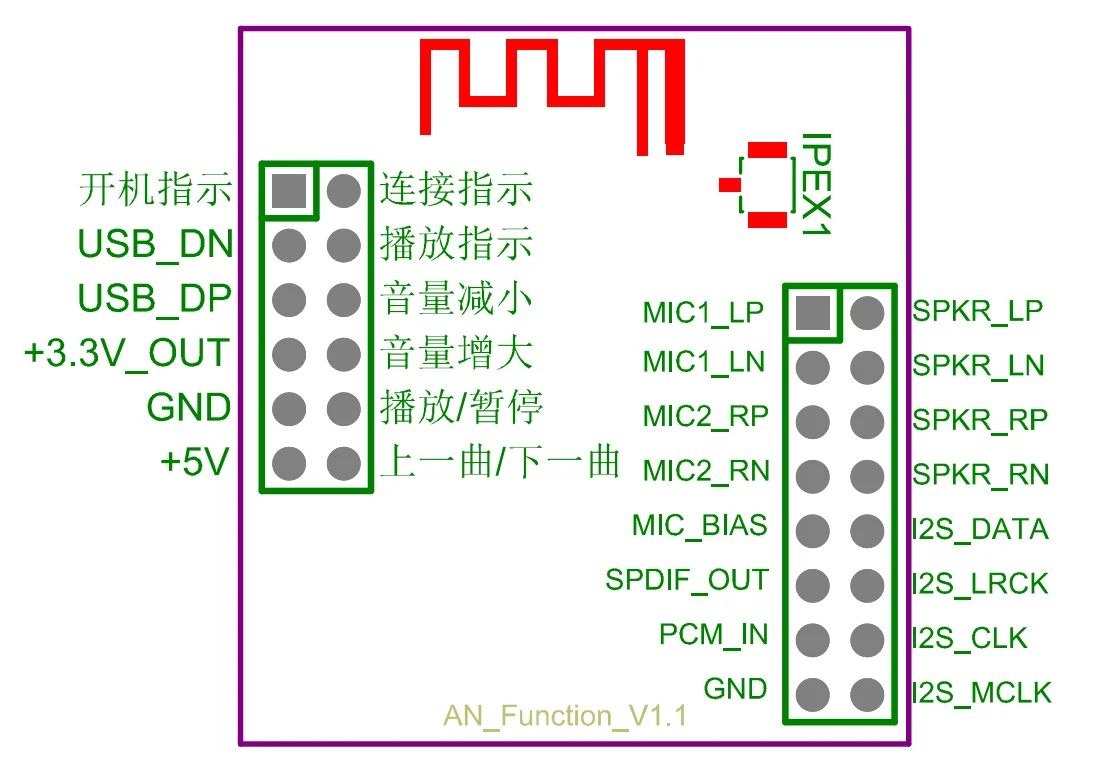

Определение порта
Описание штифта:
1.+ 5 В ------ источник питания
2.GND ------ земля
3.+ 3,3 V _ OUT------3.3V выходное напряжение
4. Порт связи USB_DN и USB_DP------USB
5. Мощность-индикация включения ------ это порт выхода высокий уровень 3,3 V после того, как модуль включен
6. Индикация подключения ----- составляется после успешного подключения по Bluetooth, этот порт выхода высокий уровень 3,3 V
7. Играть инструкция ----- составляется после успешного подключения по Bluetooth, этот порт выхода высокий уровень 3,3 V
8. Уменьшение громкости, увеличение громкости, воспроизведение и пауза, следующая и Предыдущая песня
------ Воспроизведение музыки
9.MIC1_LP ------ положительный терминал дифференциального ввода левого канала микрофона
10.MIC1_LN ----- отрицательный терминал дифференциального ввода левого канала микрофона
11.MIC2_RP ----- положительный терминал дифференциального ввода правого канала микрофона
12.MIC2_RN ----- отрицательный терминал дифференциального ввода правого канала микрофона
13.MIC_BIAS ------ выходное напряжение микрофона
14.SPDIF_OUT ------ оптический волоконный выход, резистор 75Ω соединен в серии
15.PCM_IN ------ цифровой вход
16.SPKR_LP ------ дифференциальный аналоговый выход левый канал положительный конец
17.SPKR_LN ------ дифференциальный аналоговый выход левый канал отрицательный терминал
18.SPKR_RP ------ дифференциальный аналоговый выход правый канал положительный терминал
19.SPKR_RN ------ дифференциальный аналоговый выход правый канал отрицательный терминал
20.I2S_DATA------I2S выход серийных данных
21.I2S_LRCK------I2S выход часового сигнала
22.I2S_CLK------I2S выход сигнала последовательных часов
23.I2S_MCLK------I2S синхронный сигнал
24. Основание антенны IPEX1------IPEX1 поколения
Втулка ------------------

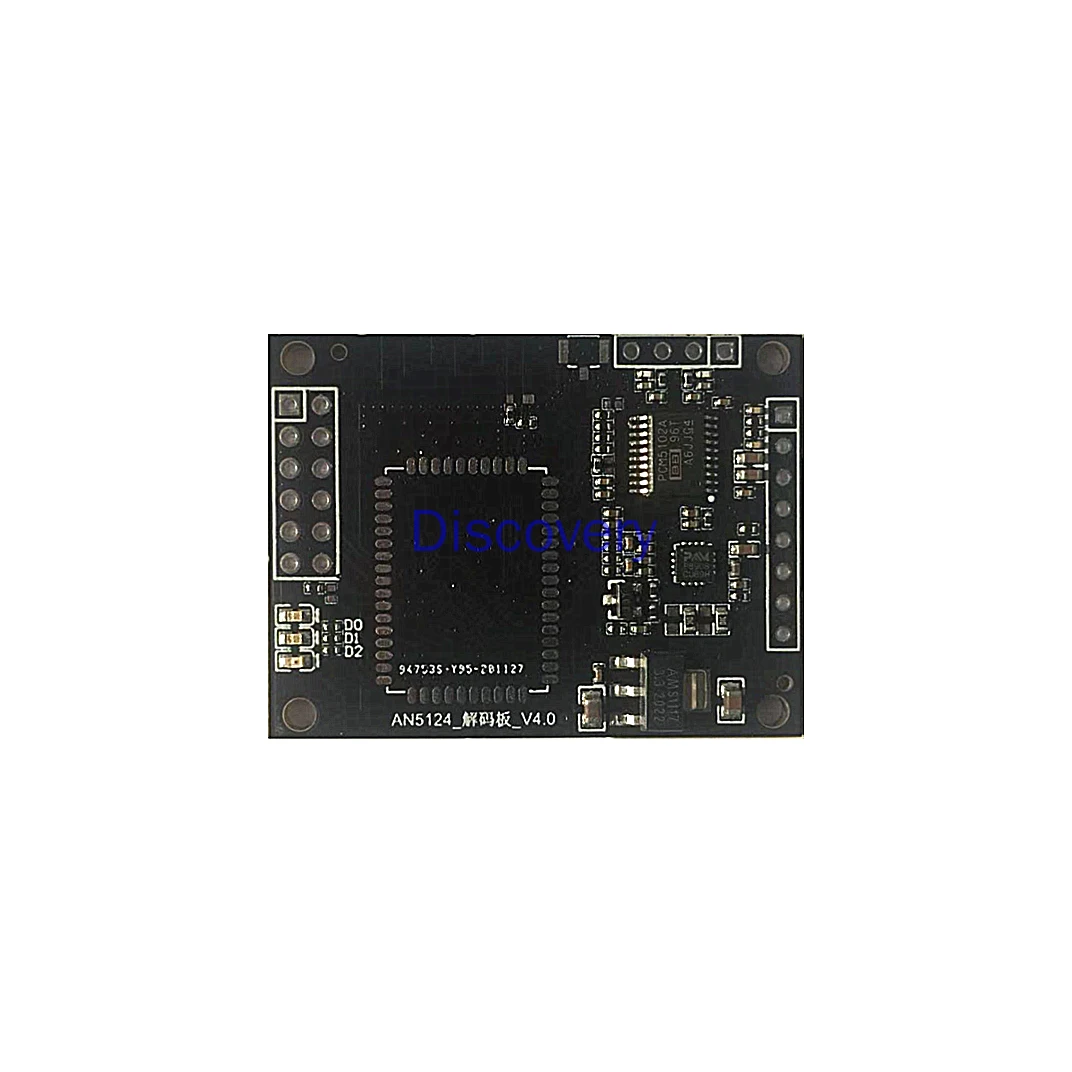

Плата декодера QCC
1. I2S декодирование использует чип PCM5102
2. С дифференциальным аналоговым к одноконтурной схеме, с микрофонной линией
3. С ключом управления портом, таким как громкость, удобный для внешнего управления
4. С usb-портом, функция расширения
5. Он может быть использован непосредственно с нашими модулями серии QCC, пожалуйста, обратитесь к описанию выше для конкретных Поддерживаемых Моделей
6. Часть в синей коробке диаграммы определения штифта ниже может быть использована выборочно
