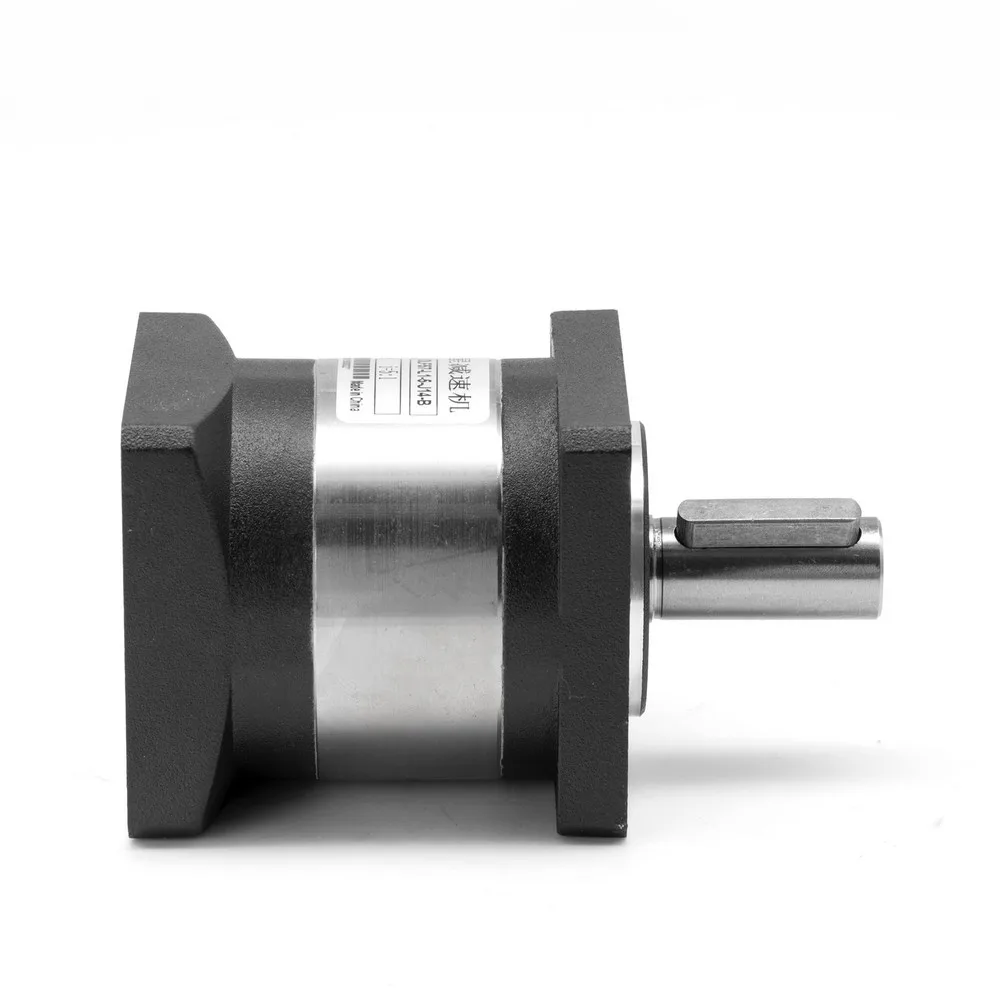

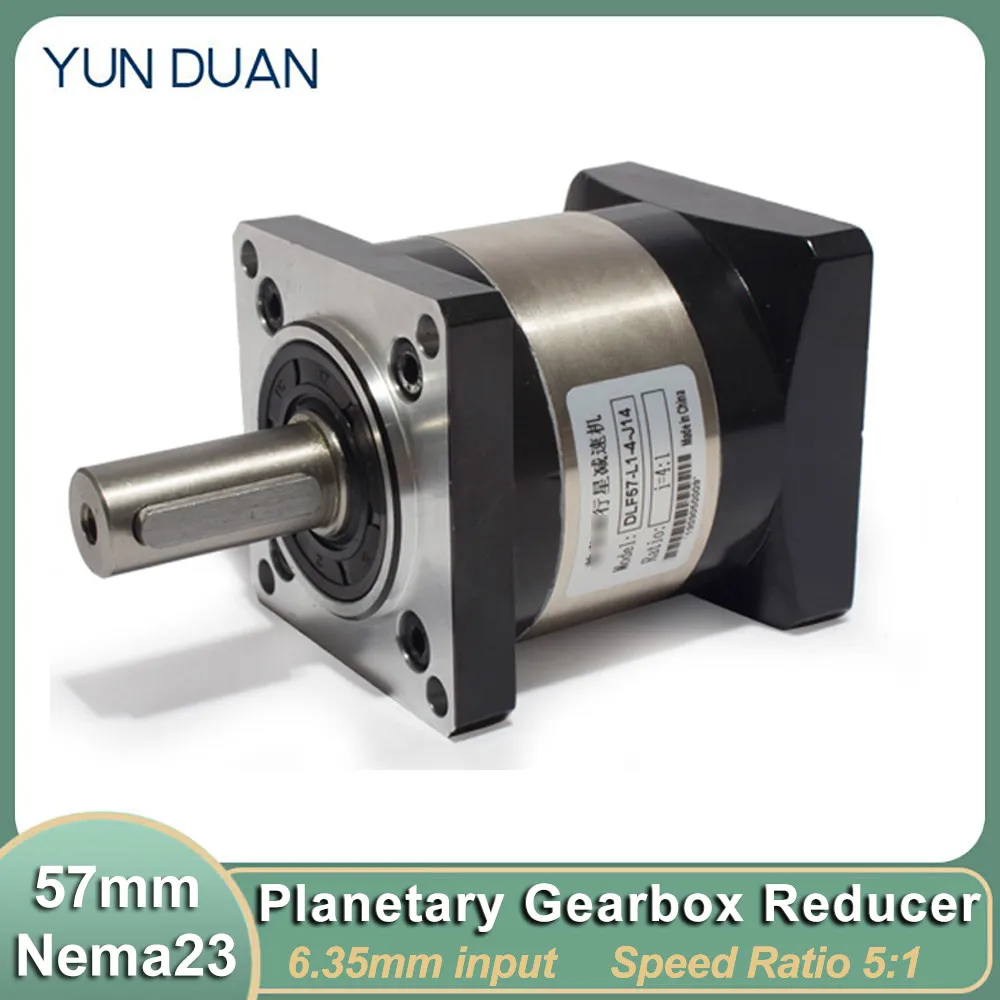

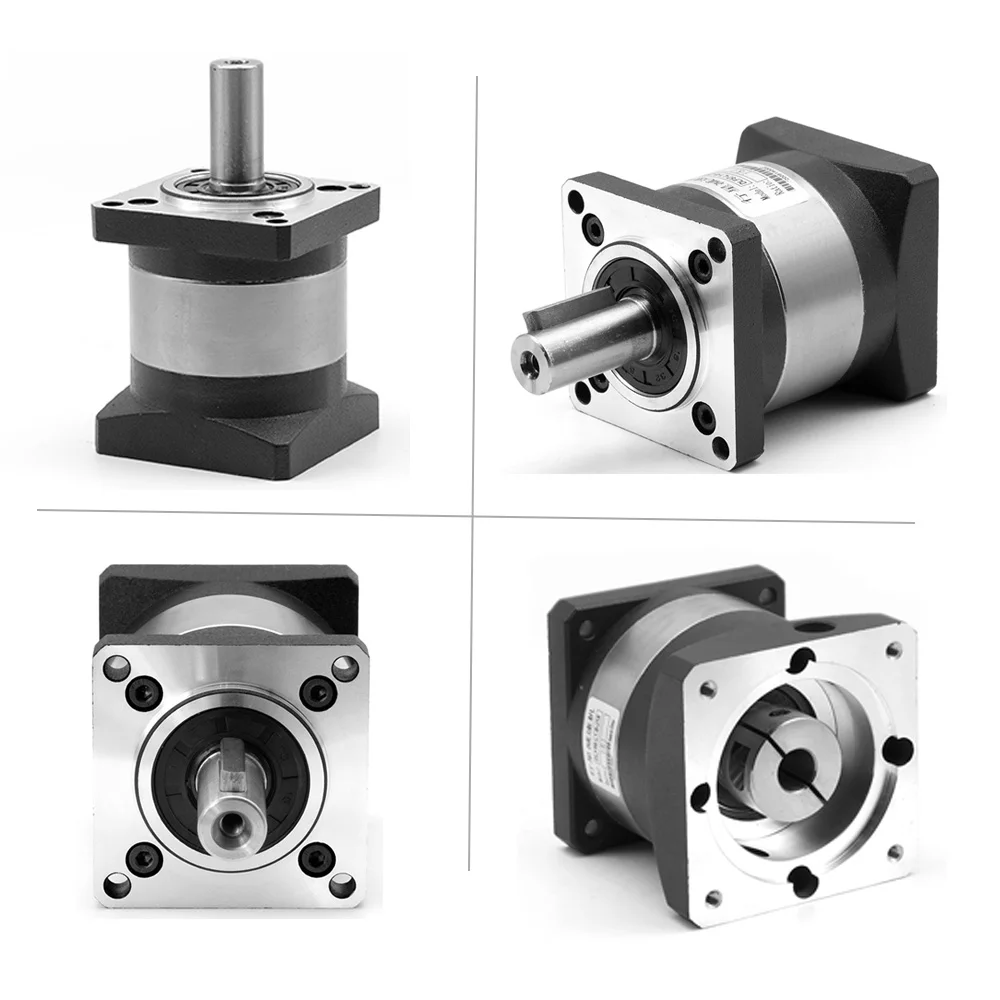

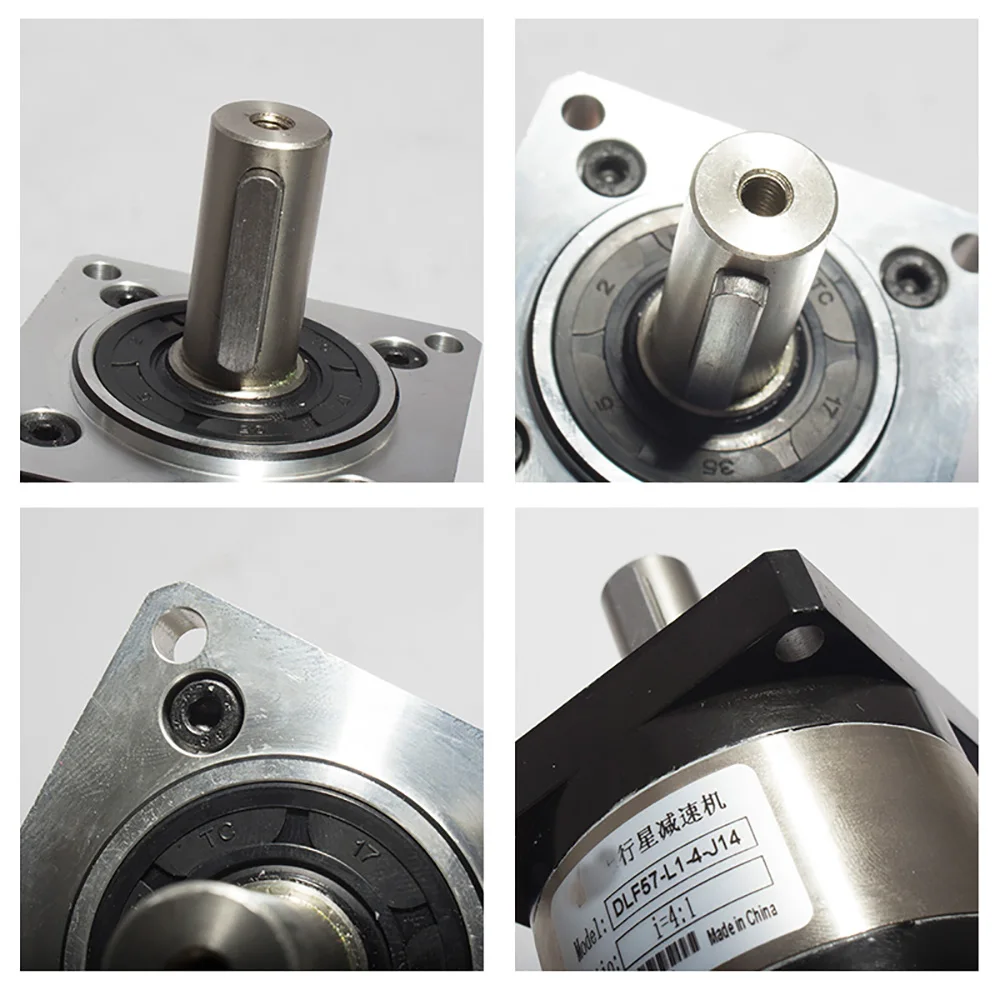

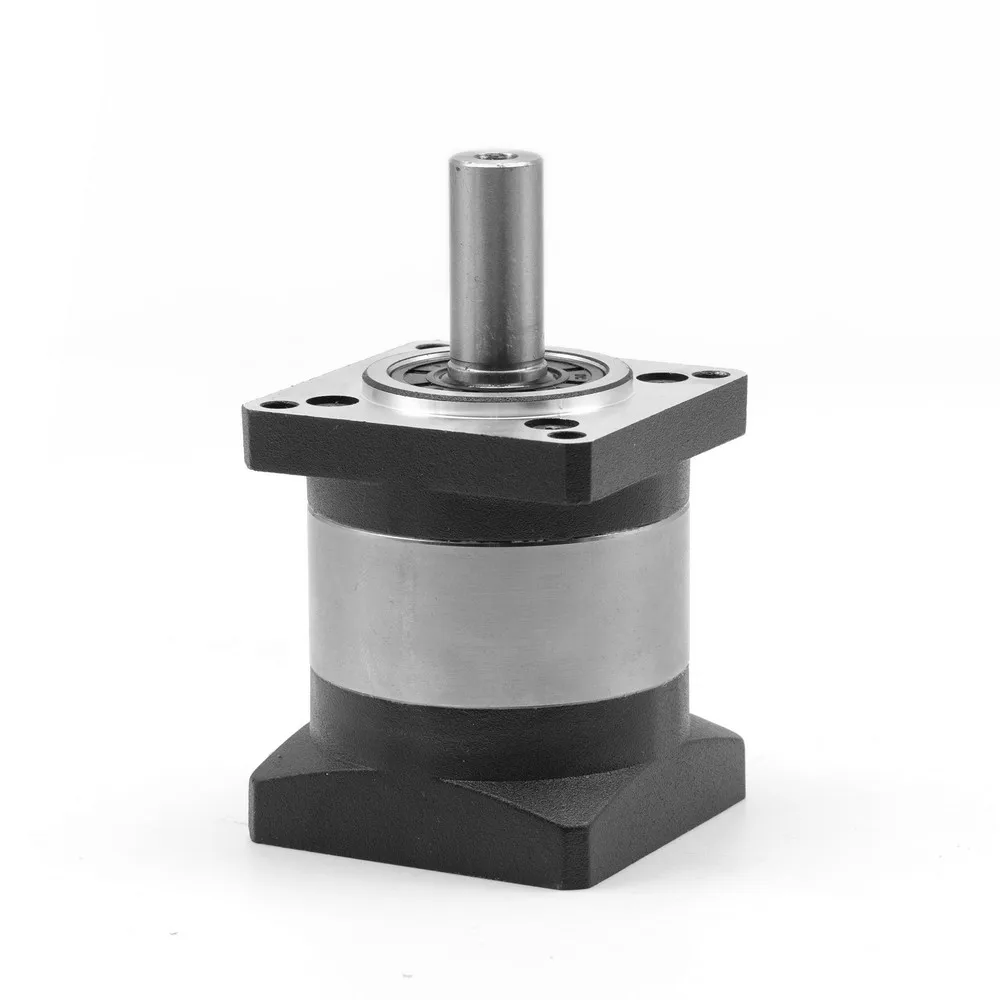

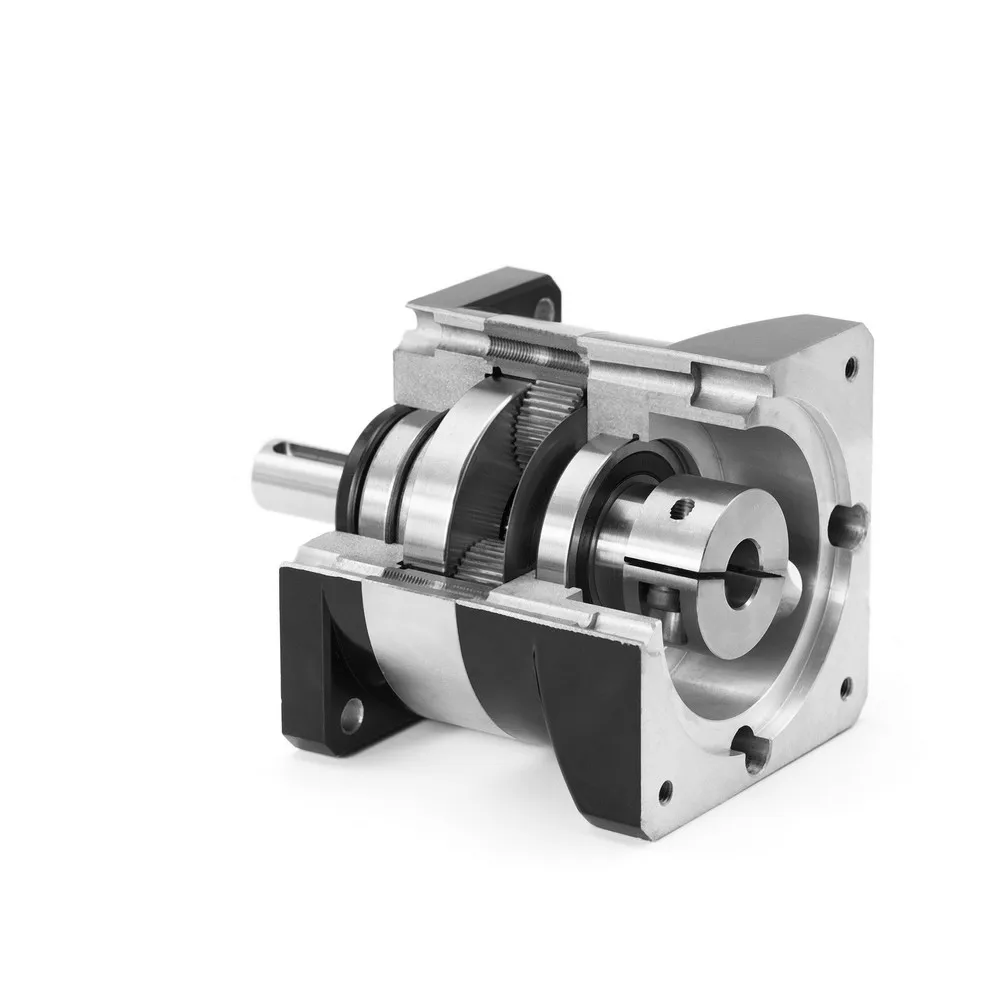

5:1 отношение скорости 57 Nema 23 планетарный редуктор 5 вал редуктора 6,35 мм Шестерня из углеродистой стали для шагового двигателя Nema 23 57 мм

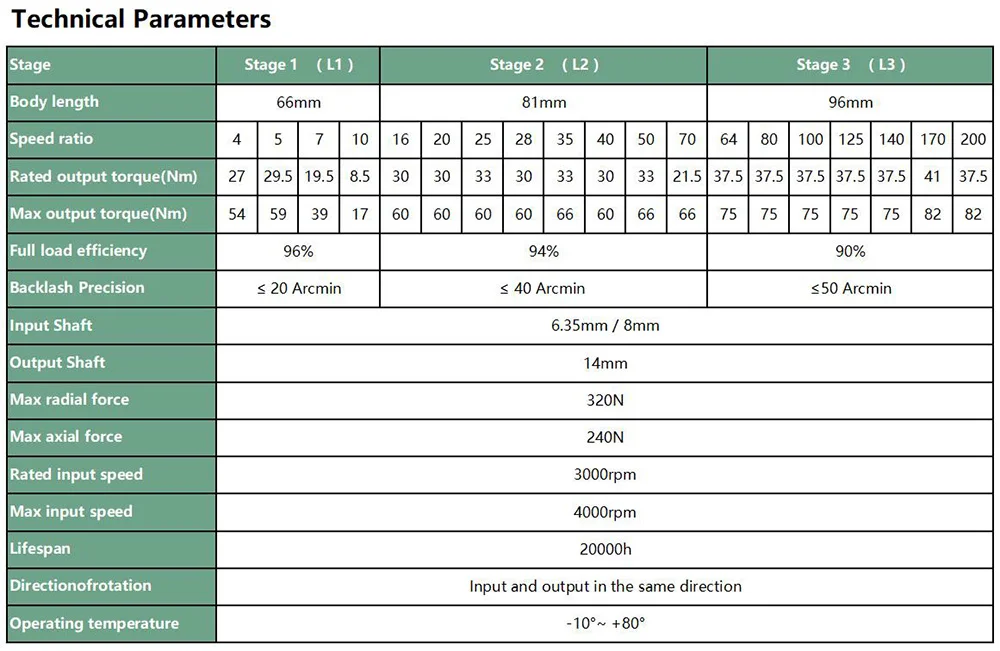

Параметры редуктора

Соотношение скорости:

1 этап (L1):4:1 / 5:1 / 7:1 / 10:1

2 этапа (L2):16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1

Входной вал:6,35 мм (1/4 дюйма) / 8 мм

Выходной вал: 14 мм

Номинальный выходной крутящий момент:

8.5нм (10:1) ;

19,5 нм (7:1) ;

27 нм (4:1) ;

29,5 нм (5:1) ;

30 нм (16:1 / 20:1 / 40:1);

33Nm ( 25:1 / 28:1 / 35:1 / 40:1 / 50:1 / 70:1)

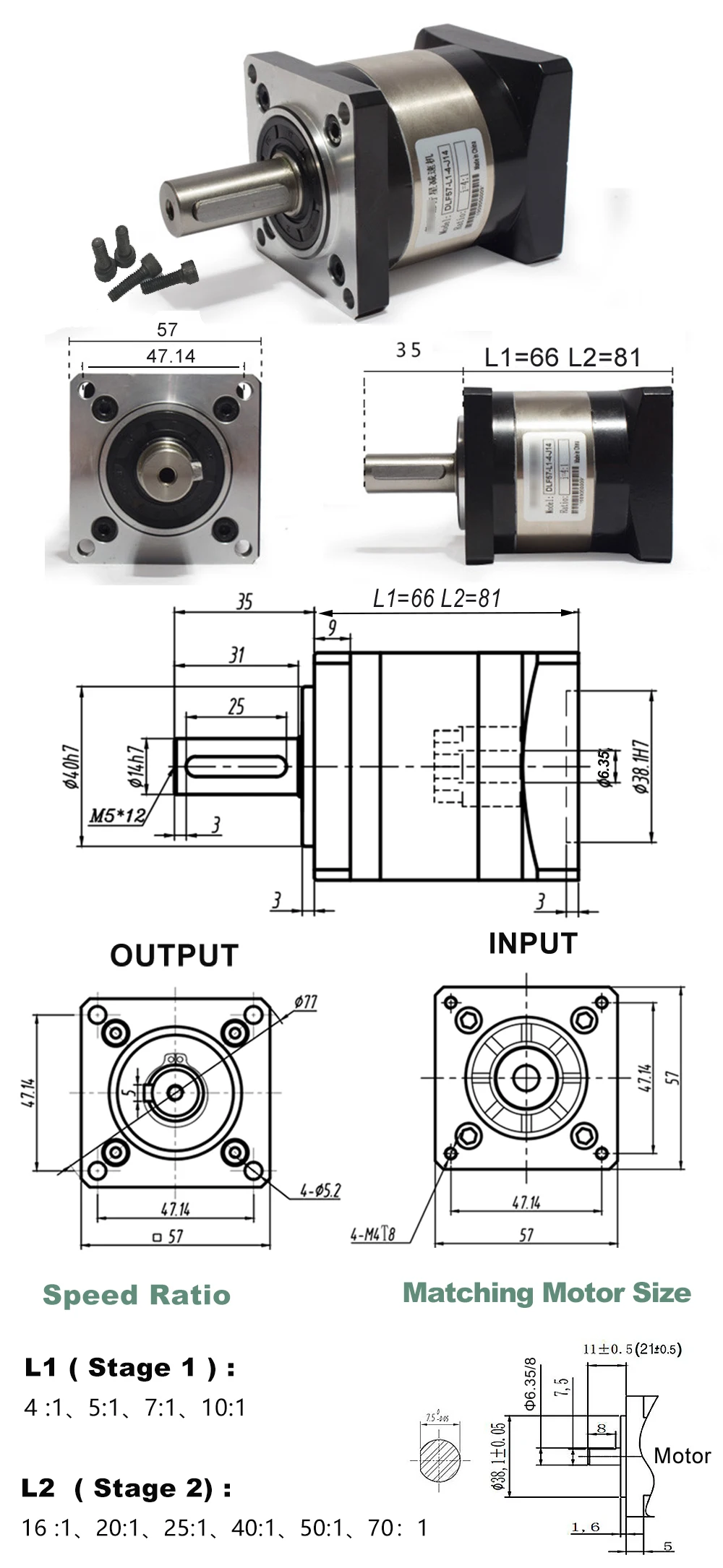

Длина корпуса: L1 = 66 мм, L2 = 81 мм

Полная эффективность нагрузки: L1 ≥ 95%, L2 ≥ 90%

Максимальная радиальная сила: 320N

Максимальная осевая сила: 240N

Максимальная входная скорость: 4000 об/мин

Номинальная входная скорость: 3000 об/мин

Класс защиты: IP65

Срок службы: 20000 ч Точность люфта: L1 ≤ 20 Arcmin , L2 ≤ 40 Arcmin

1x Планетарная коробка передач

1x Ключ

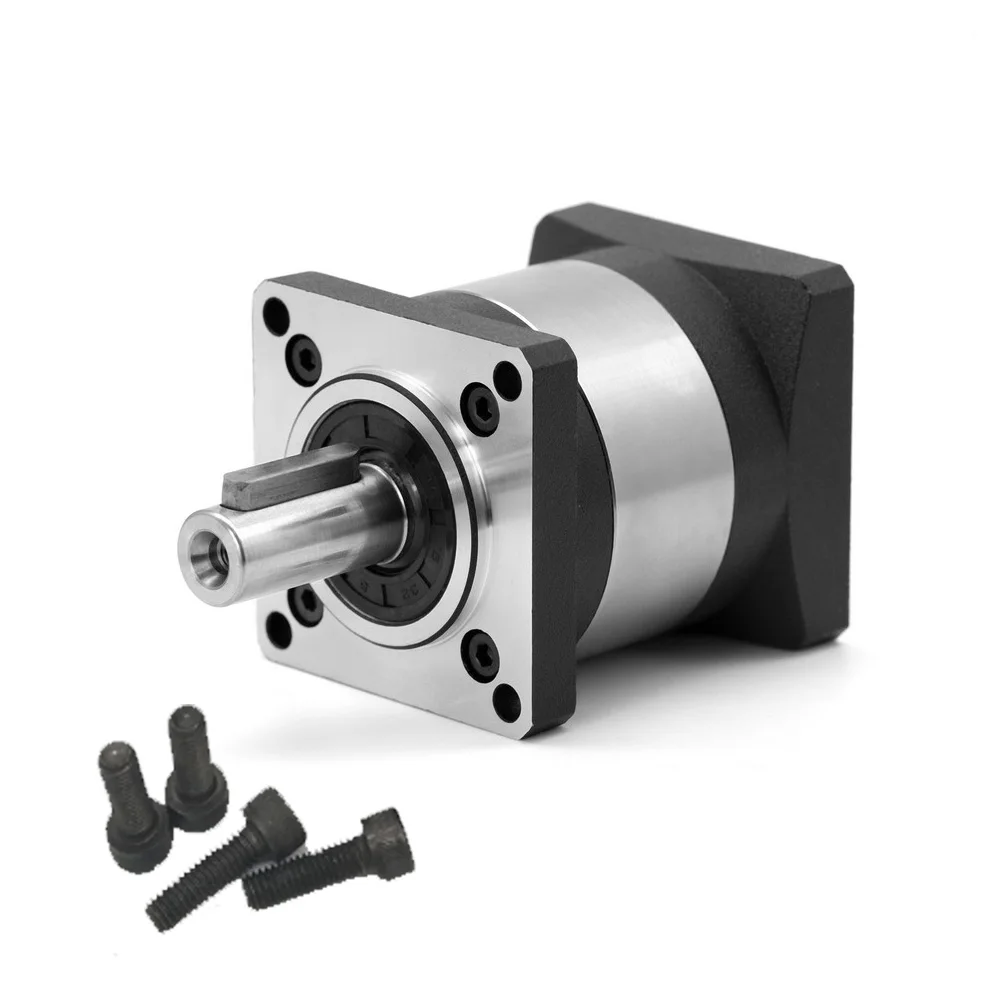

4x установочный винт

Если вам нужен более точный редуктор, пожалуйста, нажмите на картинку ниже:
