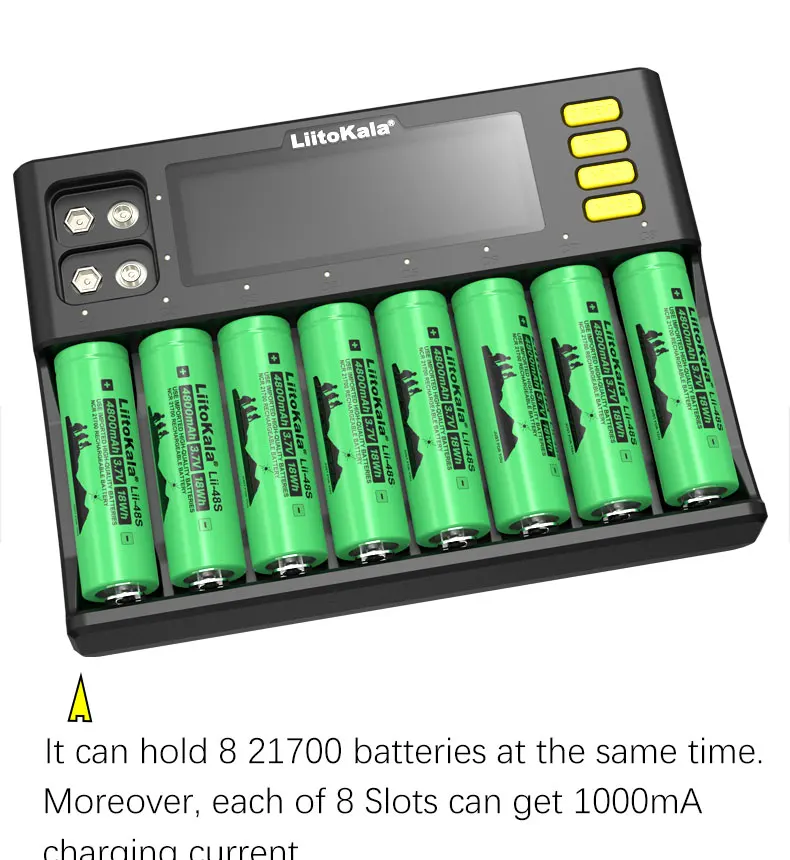

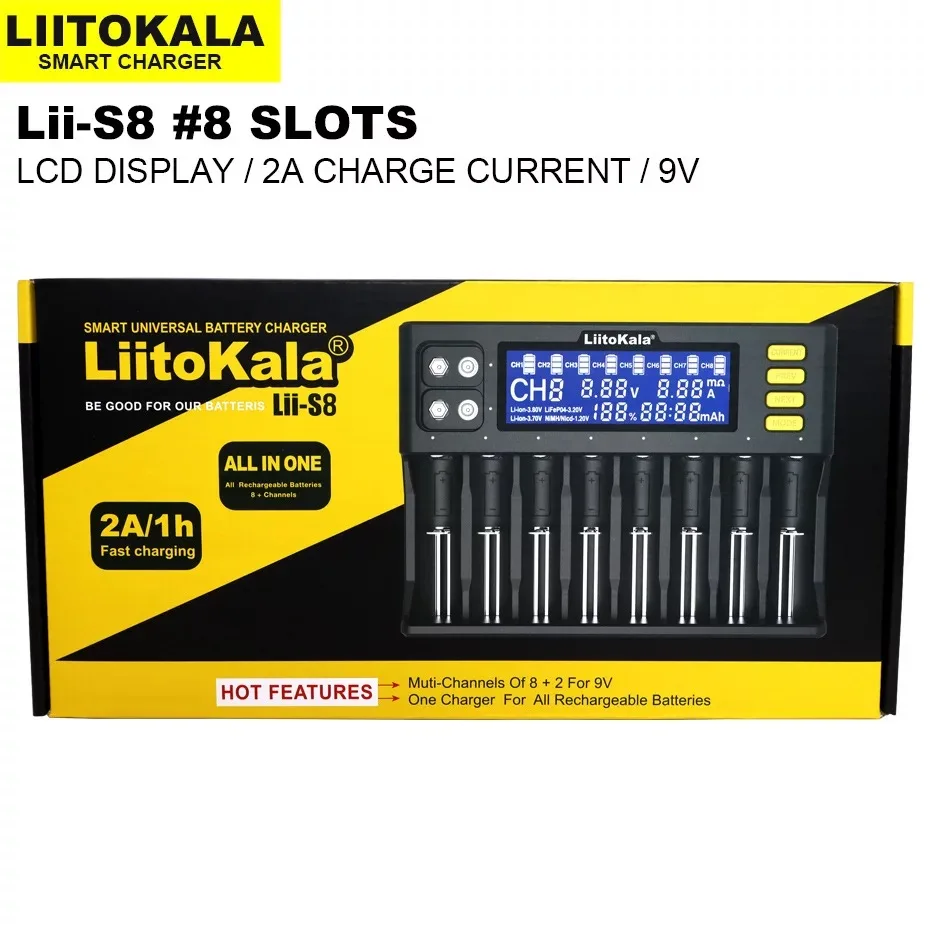

LiitoKala: Lii-S8 Батарея Зарядное устройство литий-ионный аккумулятор 3,7 V никель-металл-гидридного 1,2 V Li-FePO4 3,2 V IMR 3,8 V Зарядное устройство для 18650 26650 21700 26700 AA AAA

Электрические технические параметры

1. Вход источника питания: постоянный ток 12,0 V 4.0A

2. Выходное напряжение: 4,20 В постоянного тока для li-ion

3,65 В постоянного тока для LiFePO4

4,35 В постоянного тока для IMR

1,48 В постоянного тока для NiMH/Ni - CD

9,0 В постоянного тока для NiMH

Типы и модели совместимых батарей

Li-ion/IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA, SC/C

Спецификация для зарядного устройства LII-S8

I. Предупреждение:

1. Это зарядное устройство может заряжать только цилиндрическую литий-ионную батарею (Li-Ion-3.70V/3,80 в), литий-железную фосфатную батарею (LifePO4-3.20V) и никель-металлогидридную батарею/NICd-1.20V; И перезаряжаемую батарею квадратного 9 в ni-MH-9V;

2. Перед использованием, пожалуйста, внимательно ознакомьтесь с руководством, обратите внимание на рекомендуемый зарядный ток аккумуляторной батареи, не превышающий рекомендуемый зарядный ток;

3. Выберите использование адаптера постоянного тока 12,0 в, и ток питания должен быть не менее 4.0A (Ампер);

4. Зарядное устройство может нагреваться при зарядке, пожалуйста, поставьте его в недоступном для детей месте;

5. Когда он прекратит использование, пожалуйста, отключите питание и удалите аккумулятор;

6. Может использоваться только при комнатной температуре.

7. Данные тестирования этого продукта только для справки, пожалуйста, обратитесь к профессиональным инструментам для реальной ситуации.

Ii. Характеристики и функции зарядного устройства:

1. Dc12.0v 4.0A (минимум) вход, интеллектуальная зарядка и микрокомпьютерная система управления для каждого резервуара;

2. Самая большая изюминка этого зарядного устройства заключается в том, что он может быстро заряжать с помощью нескольких каналов 2 А одновременно и никель-металлогидридного аккумулятора 9 В;

3. Зарядный ток имеет пять классов 0.30A/0.50A /0.70A /1.00A/2.00A;

4. Ток зарядки:

4,1 литий-ионные батареи (3,70 в/3,80 в) и литий-железо фосфатные батареи (3,20 в) на электричестве, согласно покупке батареи внутреннее сопротивление путем обнаружения системы автоматической конфигурации размера тока, если вы хотите изменить размер зарядного электрического тока, может быть длительным нажатием тока, Во-первых, чтобы мигать, показывая короткое значение тока в соответствии с текущей клавишей, вы можете выбрать зарядный ток (A/0,50 0,30 0,70 2,00 1,00 A/A) (Примечание: В течение первых 1/3/6/8 слот максимальный зарядный ток никель-металл-2,0 A, 1,0 максимум в течение первых 2/4/5/7 слотов). Ток зарядки между первым и вторым слотами, третьим и четвертым слотами, пятым и шестым слотами и седьмым и восьмым слотами не будет превышать 2а в общей сложности, то есть когда один слот заряжается от тока 2A, а затем поместите аккумулятор в другой слот, Ток 2A будет падать до 1 А;

4.2Ni-MH/Ni-Cd аккумулятор (1,20 В) зарядный ток установлен на 0.50A, и ток не может быть выбран;

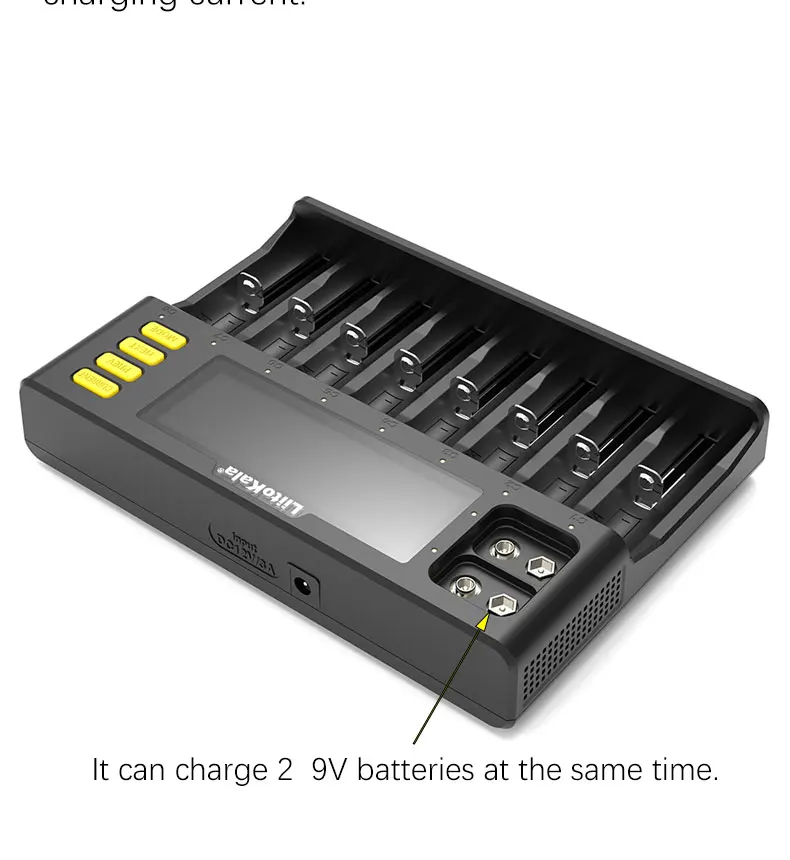

4,3 никель-металлгидридный аккумулятор (9,0 в) может заряжаться в определенном месте, и две батареи могут заряжаться одновременно. Ток зарядки каждого аккумулятора составляет около 85 мА;

5. При зарядке ЖК-дисплей может отображать символ батареи/CH и паз паза Тао Тип батареи/зарядный ток A/V напряжение батареи, время зарядки ч/Емкость Зарядки мА · ч и процент %/внутреннее сопротивление батареи m Ω данные; Когда аккумулятор заполнен, данные на ЖК-дисплее будут сохранены и отображены на 100%. Символ батареи не будет двигаться, когда аккумулятор будет заполнен. Каждая пара слотов должна иметь красные и зеленые светодиодные индикаторы. Красный светильник включается при зарядке, зеленый светильник включается в режиме ожидания и прекращает зарядку, И Красный светильник будет мигать предупреждение, когда аккумулятор или слот канал является ненормальным (короткое замыкание/обратное соединение и т. Д.);

6. Система может автоматически идентифицировать литиевые батареи 3,70 в и никель-металлгидридные/никель-кадмиевые (1,20 В) батареи. Нажмите кнопку MODE, чтобы вручную выбрать литий-железо-фосфат батареи 3,20 в и литий-железо 3,80 в батареи (IMR).

7. С функцией активации напряжения 0 В, 1,65-2,20 в не может быть заряжен (но там будет активация тока подзарядки);

8. Он имеет несколько функций защиты безопасности, таких как перезарядка, перезарядка, короткое замыкание, обратное соединение и т. д. в то же время, он может автоматически распознавать плохой аккумулятор разумно;

9. Режим зарядки: постоянный ток и постоянное напряжение.

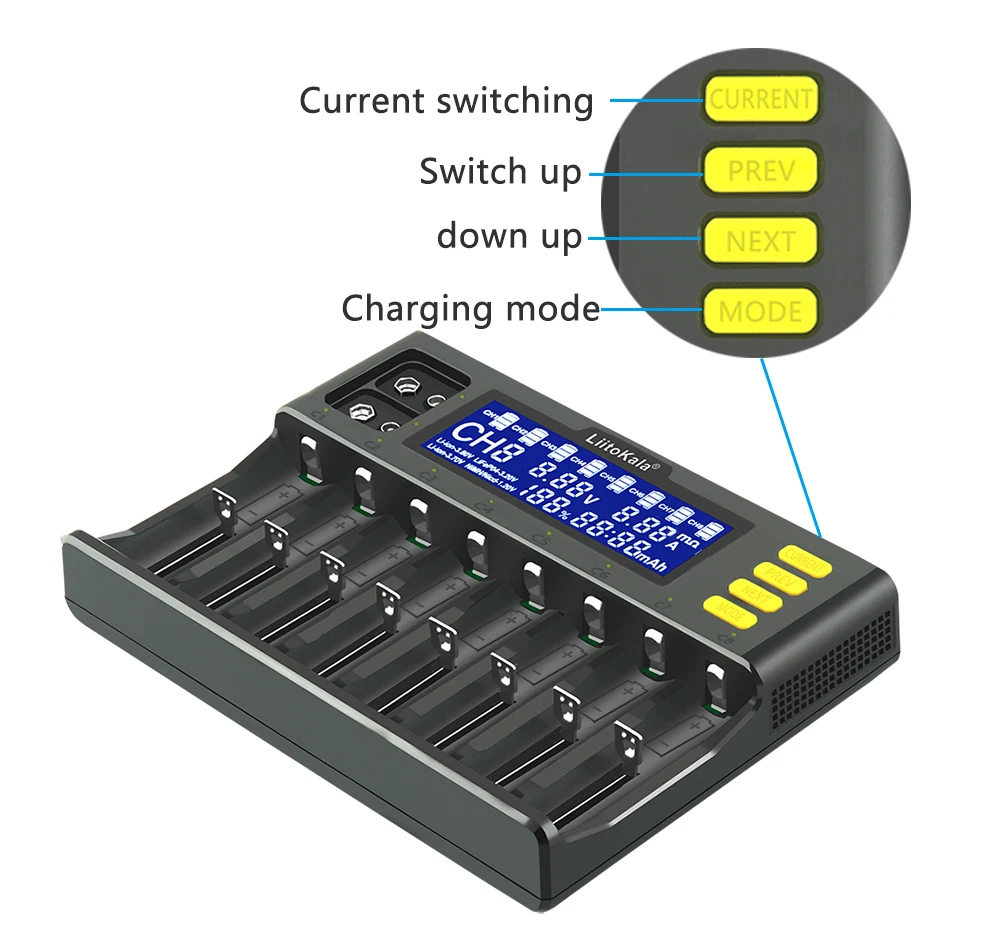

Iii. Кнопка и дисплей:

1. Ключ:

1,1 Режим кнопки (режим зарядки): эта кнопка является кнопкой выбора типа батареи; Нажмите режим для выбора типов аккумуляторов (Li-Ion-3.70V, Li-Ion-3.80V и LifePO4-3.20V), но другие типы не могут быть выбраны при зарядке Ni-MH/NICd-1.20V. Во время зарядки нажмите клавишу MODE, чтобы повторно выбрать тип аккумуляторной батареи, но предыдущие данные зарядки не будут сохранены.

1.2 нажмите NEXT (следующий канал): эта кнопка является ключом запроса от 1 до 8 каналов. Нажмите эту клавишу один раз, чтобы отобразить данные зарядки от низкого канала к высокому каналу (направление CH1CH8); Нажмите эту кнопку, чтобы сделать экран дисплея в состоянии постоянного светильник, нажмите еще раз, чтобы удалить постоянный светильник;

1,3 предыдущая (предыдущий канал): эта кнопка отвечает за 8 в 1 канал ключ запроса. После нажатия канал отображает данные зарядки от высокого канала к низкому каналу (направление CH8CH1); Нажмите эту кнопку, чтобы сделать экран дисплея в состоянии постоянного светильник, нажмите еще раз, чтобы удалить постоянный светильник;

1,4 ток (Регулировка тока): эта кнопка является кнопкой выбора зарядного тока; Система автоматически настроит ток в соответствии с внутренним сопротивлением аккумулятора. Чтобы изменить ток зарядки канала, нажмите NEXT или PREV, чтобы отобразить канал, а затем нажмите на ток в течение длительного времени. Когда значение тока мигает, нажмите на ток в течение короткого времени, чтобы изменить зарядный ток канала. Чтобы сделать зарядный ток всех каналов батареи одинаковым, сначала нажмите Длительное нажатие, а затем короткое нажатие, чтобы отрегулировать ток, когда тип батареи все еще мигает. В это время текущее значение всех каналов одинаковое.

2. ЖК-дисплей и светильник индикатора:

2,1 после подключения зарядного устройства к источнику питания ЖК-дисплей будет отображать значение null около 3 секунд. Между тем, светильник индикатора, соответствующий каналу, сначала загорится красным, затем загорится зеленым, а затем выключится. В тех случаях, когда null отображается, зеленый светильник будет Всегда включаю; В режиме ожидания; 9V Зарядный канал индикатор светильник всегда горит красный зеленый в горошек для зарядки;

2,2 при тестировании батареи, ЖК-дисплей будет отображать символ батареи/CH и паз паза Тао Типы клеток (литий-ионный-3,70 в, литий-ионный-, LiFePO4-3.20 в, 3,80 V Ni MH/Nicd-1,20-V)/зарядный ток A/V напряжение батареи, Время зарядки mAh и h/Процент громкости %/внутреннее сопротивление батареи m Ω данные, такие как выбранный тип аккумуляторной батареи (например, 3,20 в/3,80 в или по умолчанию) И зарядный ток после остановки работы, тип батареи 7 мигает, около 9 секунд после формального заряда батареи, В это время, лестница цикла символа батареи поднимается, указывая, что зарядка происходит, и соответствующий индикатор канала загорается красным;

Во время зарядки вы можете нажать NEXT или PREV для запроса параметров батареи каждого слота. Когда ЖК-дисплей находится на темном экране, нажмите любую клавишу, которая включит светильник; Среди них нажмите кнопку NEXT или PREV, чтобы ЖК-дисплей был в нормальном состоянии; когда символ батареи полностью заряжен, он будет отображаться на 100%. Параметры зарядки будут сохранены, и светильник индикатора всегда будет зеленым.

2,3 при обнаружении аномальных условий (короткого замыкания/обратного подключения и т. д.) в батарее или канале экран будет отображать CH, Err, все обозначения батареи и символ батареи соответствующего канала будут мигать в полную сетку, и соответствующий светильник индикатора будет мигать красным для предупреждения. Когда канал зарядки 9 В обнаруживает ненормальный аккумулятор или канал (короткое замыкание/обратное соединение и т. д.), на экране не будет никаких изменений, но красный светильник всегда будет включаться одновременно.

* Контрольная цифра ЖК-дисплея:

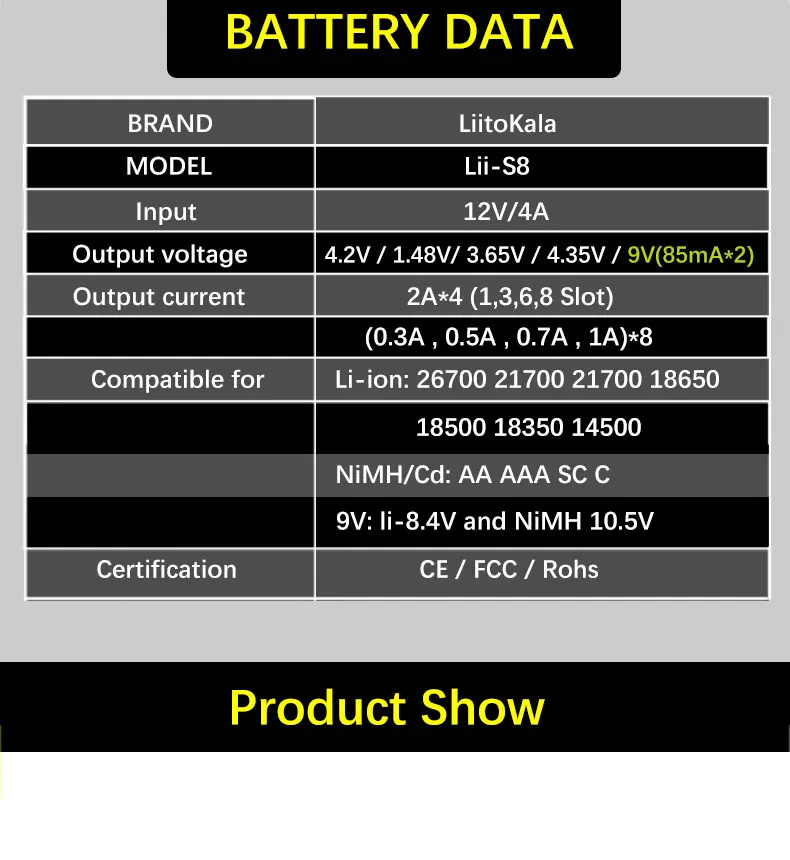

Iv. Электрические Технические параметры:

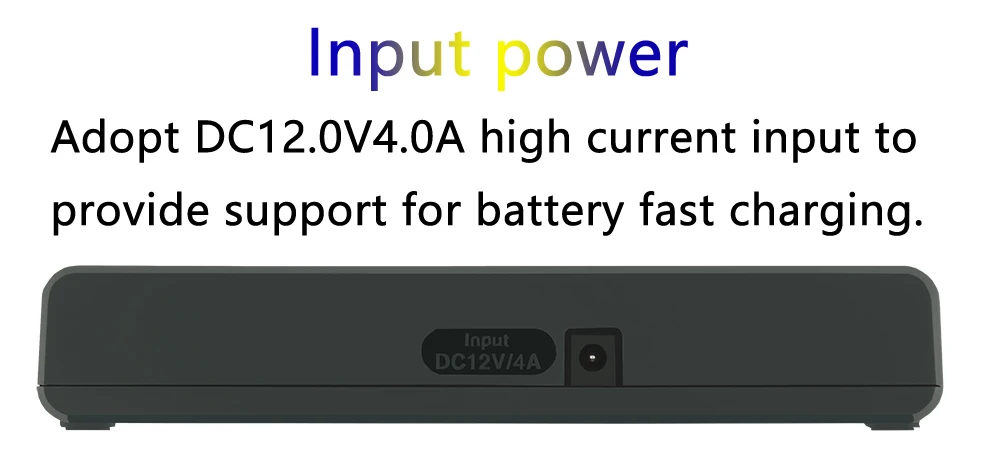

1. Вход источника питания: постоянный ток 12,0 V 4.0A

2. Выходное напряжение: 4,20 В постоянного тока для li-ion

4,35 В постоянного тока для IMR

3,65 В постоянного тока для LiFePO4

1,48 В постоянного тока для NiMH/Ni - CD

9,0 В постоянного тока для NiMH

3. Выходной ток:

Литий-ионный Тип/IMR/LiFePO4:2.00A * 4(1/3/6/8 канал только), 0.30A /0.50A/0.70A/1.00A * 8

NiMH/Nicd: 0,50 A * 8

NiMH-9V: 85мА * 2

4. Постоянный ток/Постоянное напряжение зарядки, Ток Отключения: 100 мА;

5. Ток в режиме ожидания без нагрузки: <50 мА;

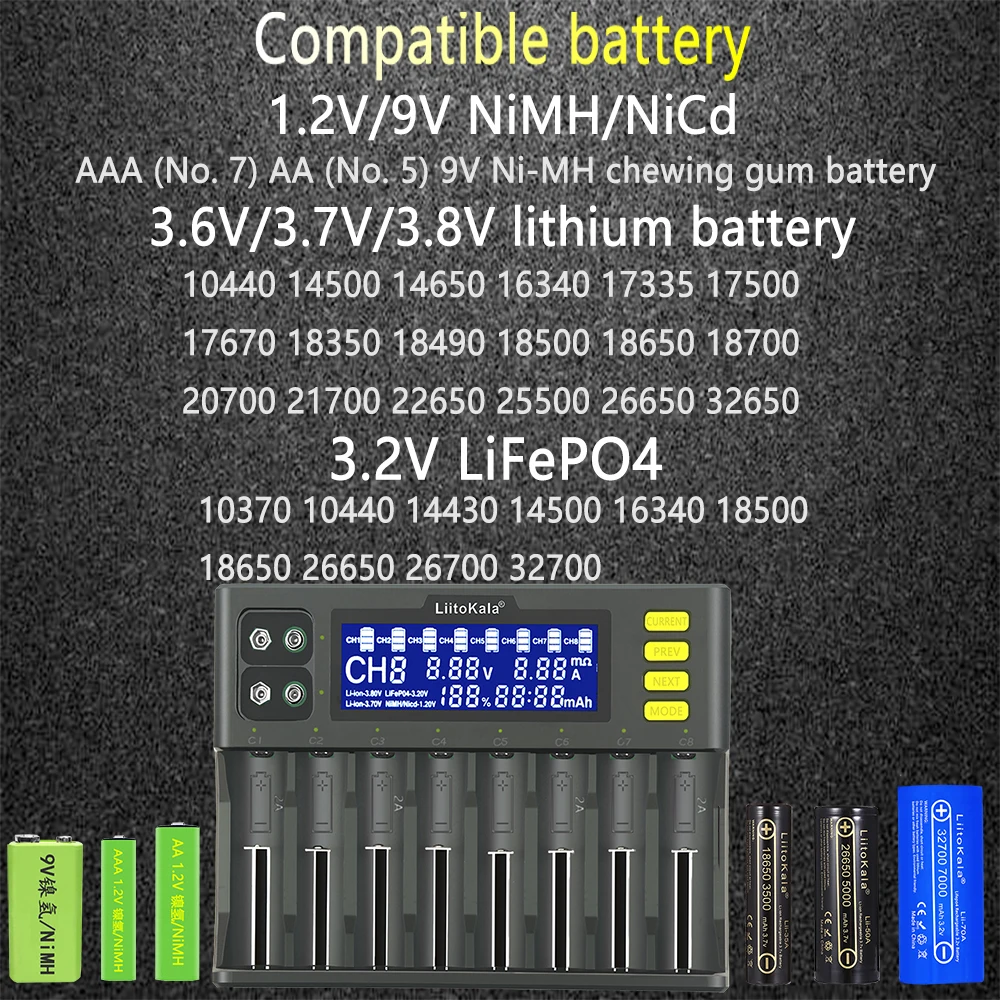

V. Типы и модели совместимых батарей

Li-ion/IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA, SC/C

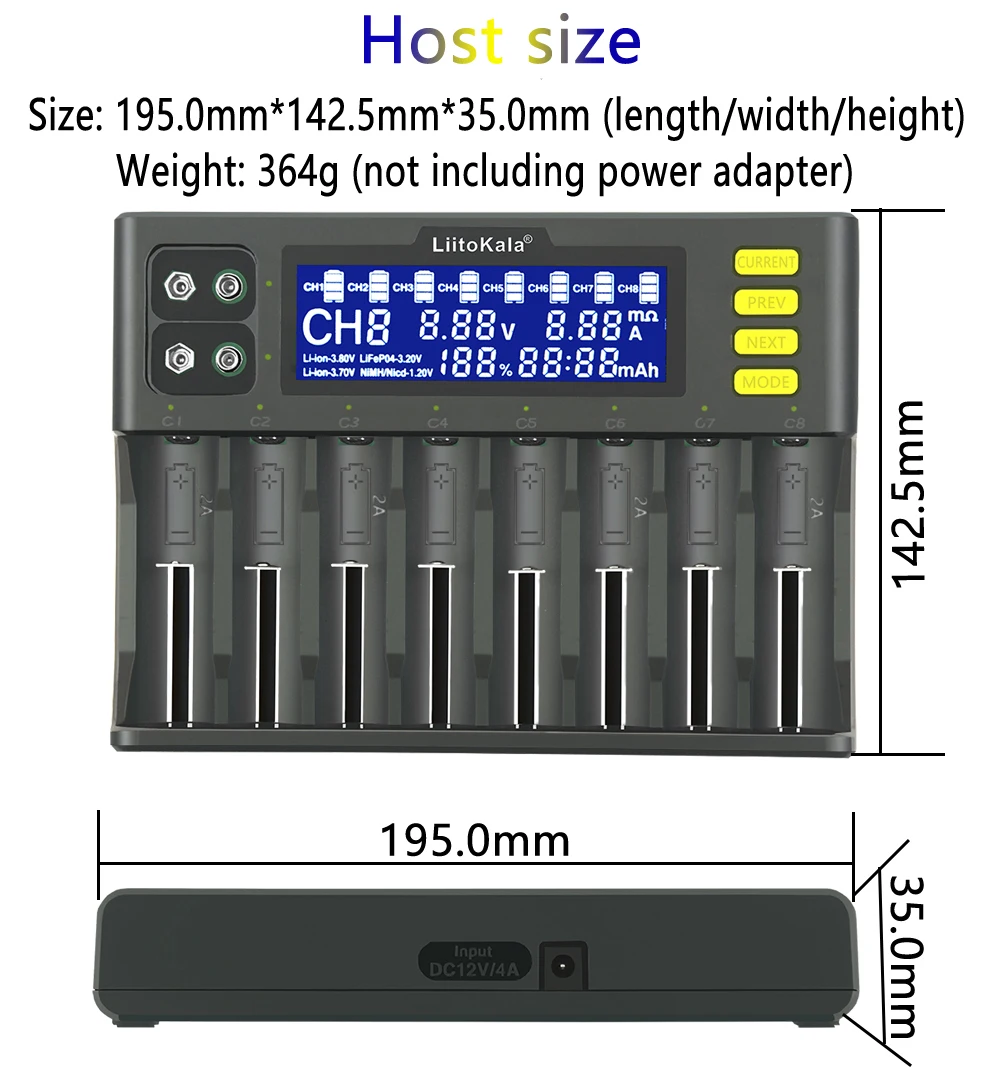

Vi. Размер зарядного устройства:

195,0 мм × 142,5 мм × 35,0 мм (длина/ширина/высота)

Вес: г (за исключением кабеля передачи данных)
