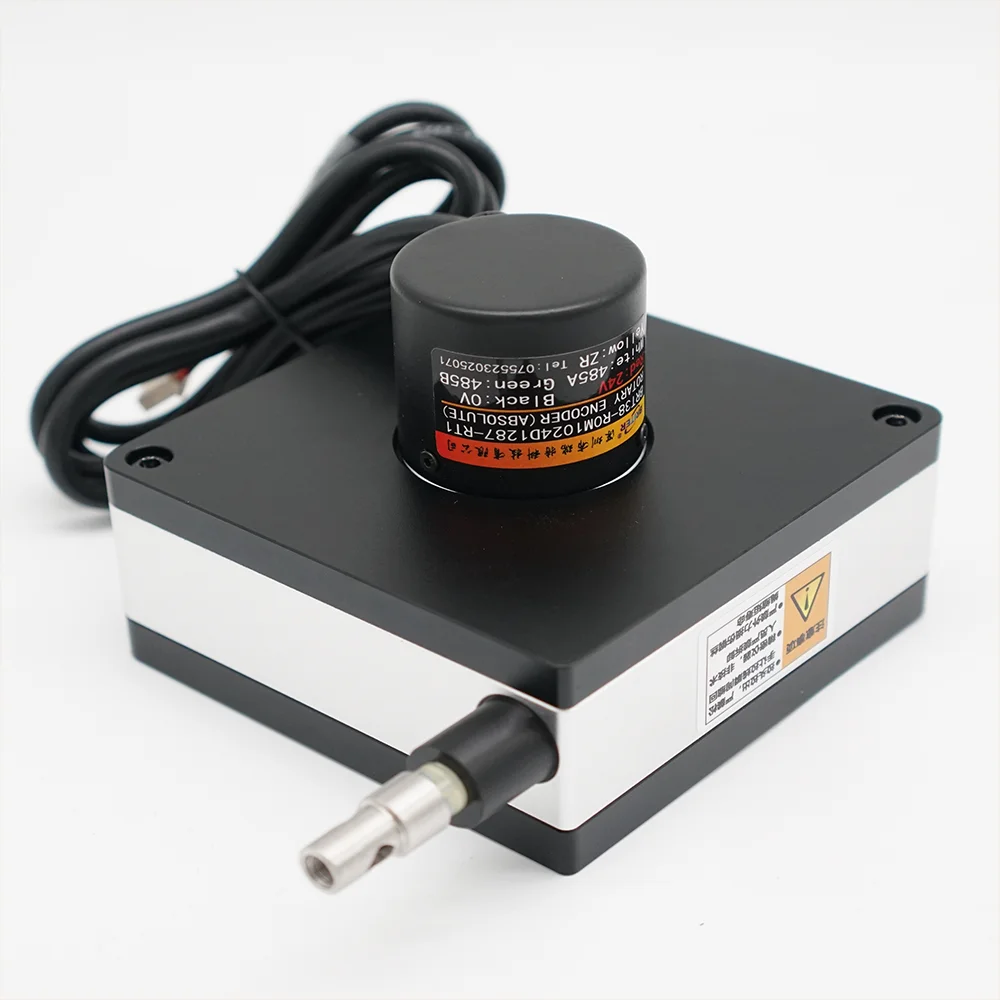

Датчик перемещения, датчик положения, линейный преобразователь, датчик тягового каната, датчик тягового каната, кодировщик

Преимущества продукта:

Малый размер, простота установки и использования, надежная работа и высокое соотношение цены и качества. Это идеальное решение для линейного позиционирования и хода смещения отзывы.Несколько режимов вывода: выход цифрового сигнала RS485, выход цифрового сигнала, инкрементный импульсный выход. Напряжение на выходе (0-5 В/10 в), сопротивление на выходе (0-5 к/10 к), ток на выходе (4-20 мА).Время работы этого датчика перемещения может быть до 5 миллионов раз,

Линейная точность ± 0.1%, а точность повторения ± 0.01%.Использование 6061 высокопрочного алюминиевого сплава, высокая прочность, Антистатическая Защита от помех, длительный срок службы, может обеспечить безопасную работу датчика в суровых условиях, И низкая стоимость обслуживания.

Применение: крановая лебедка, автоматическое складское тестирование, тестирование машины, различные системы направляющих, гидравлические цилиндрические системы, телескопические системы, машинное оборудование под давлением, различные производственные линии, текстильное оборудование, упаковочное оборудование, печатные машины, тяжелая промышленность машины и другие положения контроля измерения и автоматического управления, и т. Д.

Как рассчитать длину?

Когда вы используете датчик смещения тягового каната, отзывы о значении кодера смещением до и после тягового каната-это информация о значении положения, при условии, что это X1ИX2; Если окружность внутреннего колеса приобретенного вами датчика равна C, а разрешение-P, то Вычислите длину L. Формула L = (X2-X1) * C/П.

Например,ТягаДатчик перемещения веревки, который вы покупаете, имеет диапазон 2000 мм и разрешение 1024. Окружность внутреннего колеса составляет 150 мм. Расчетная длина

L = (X2-X1) * 150/1024.

Тяговая веревка DДАТЧИК УСТАНОВКИПроводное соединение

Абсолютный цифровой выходной сигнал

Импульсный выходной Тип

Интерфейс

RS485

Банка

E6B2 серии роторный кодер

Красный провод

Питание

Коричневая проволока

Источник питания (+ Vcc)

Черный провод

GND

Черный провод

А фаза

Желтая проволока

Z0

Z0

Синяя проволока

0 В (общий)

Зеленая проволока

485B

CANH

Белый провод

Фаза B

Белый провод

485A

CANL

Оранжевый провод

Фаза Z

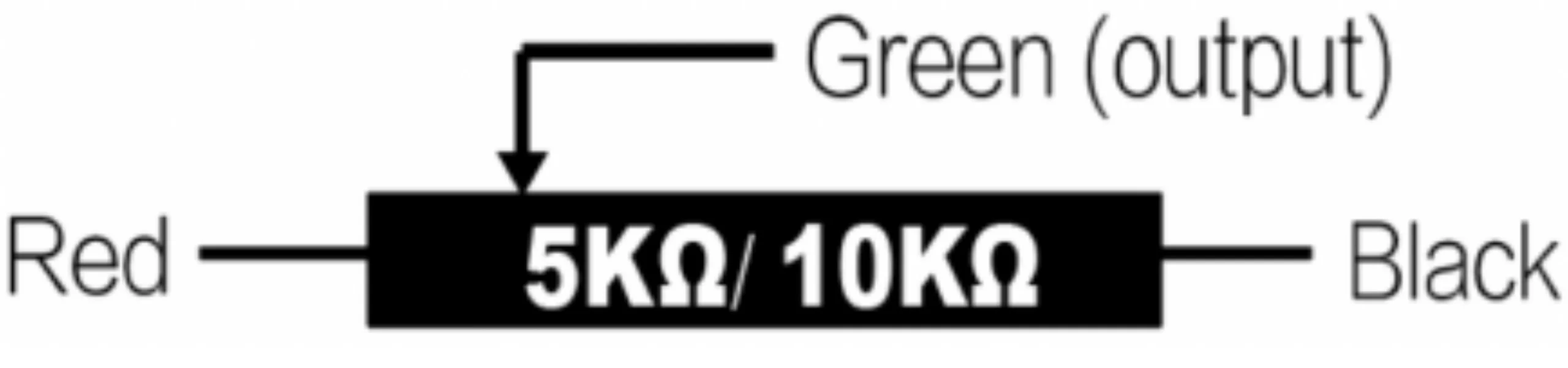

Тип выходного сопротивления

(5K/ 10K)

Тип выходного напряжения

(5 В/10 в)

Тип выходного тока

(4-20 мА)

Красный провод

12-24 В постоянного тока

Красный провод

DC12-24V

Черный провод

0 В

Зеленая проволока

Выход

Зеленая проволока

Выход

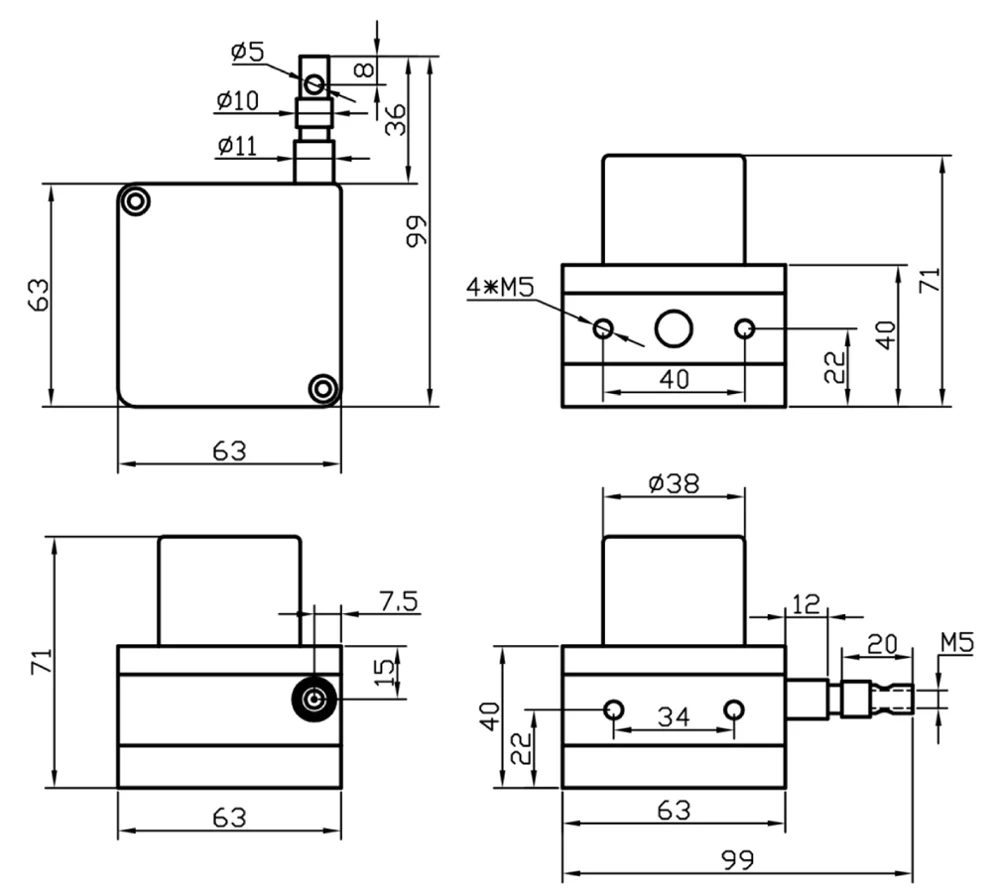

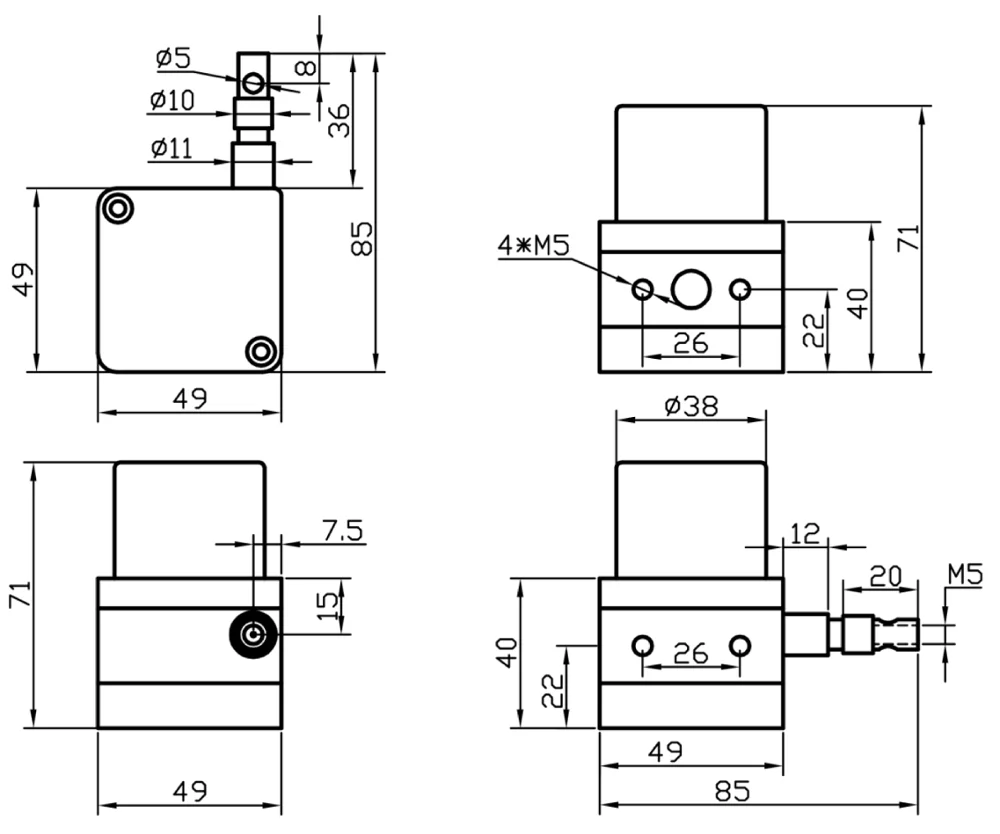

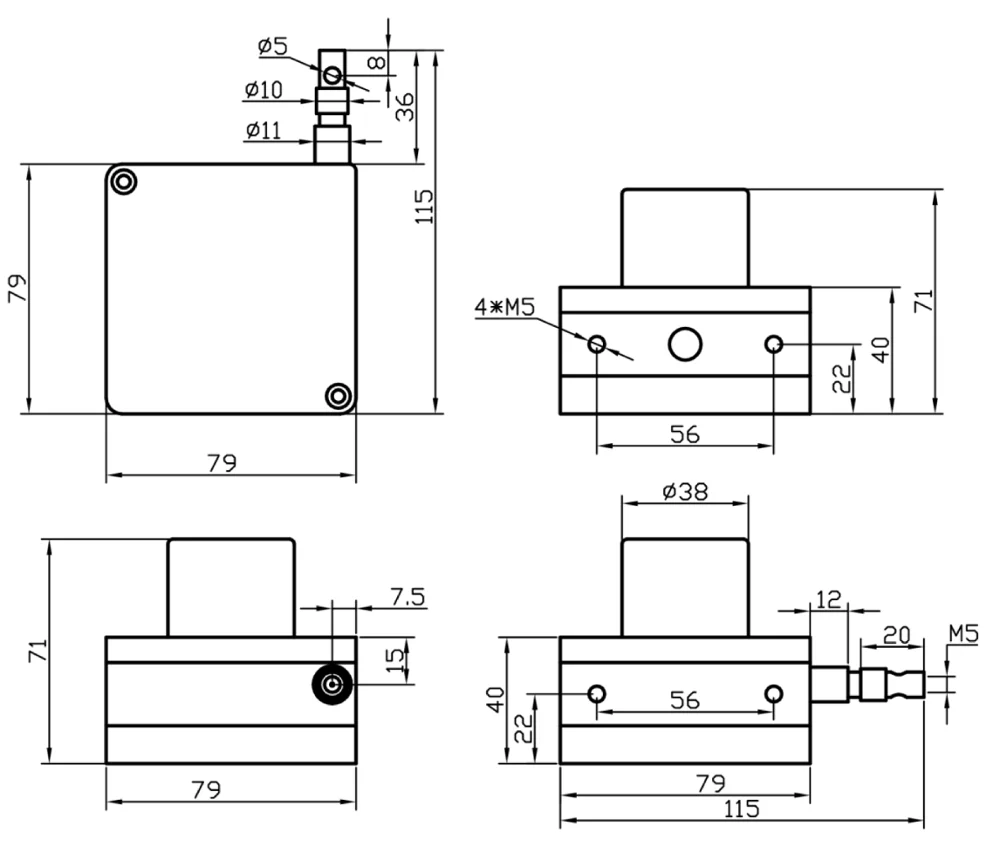

Чертеж 0 ~ 500 мм и 0 ~ 1000 мм Диапазон измерения

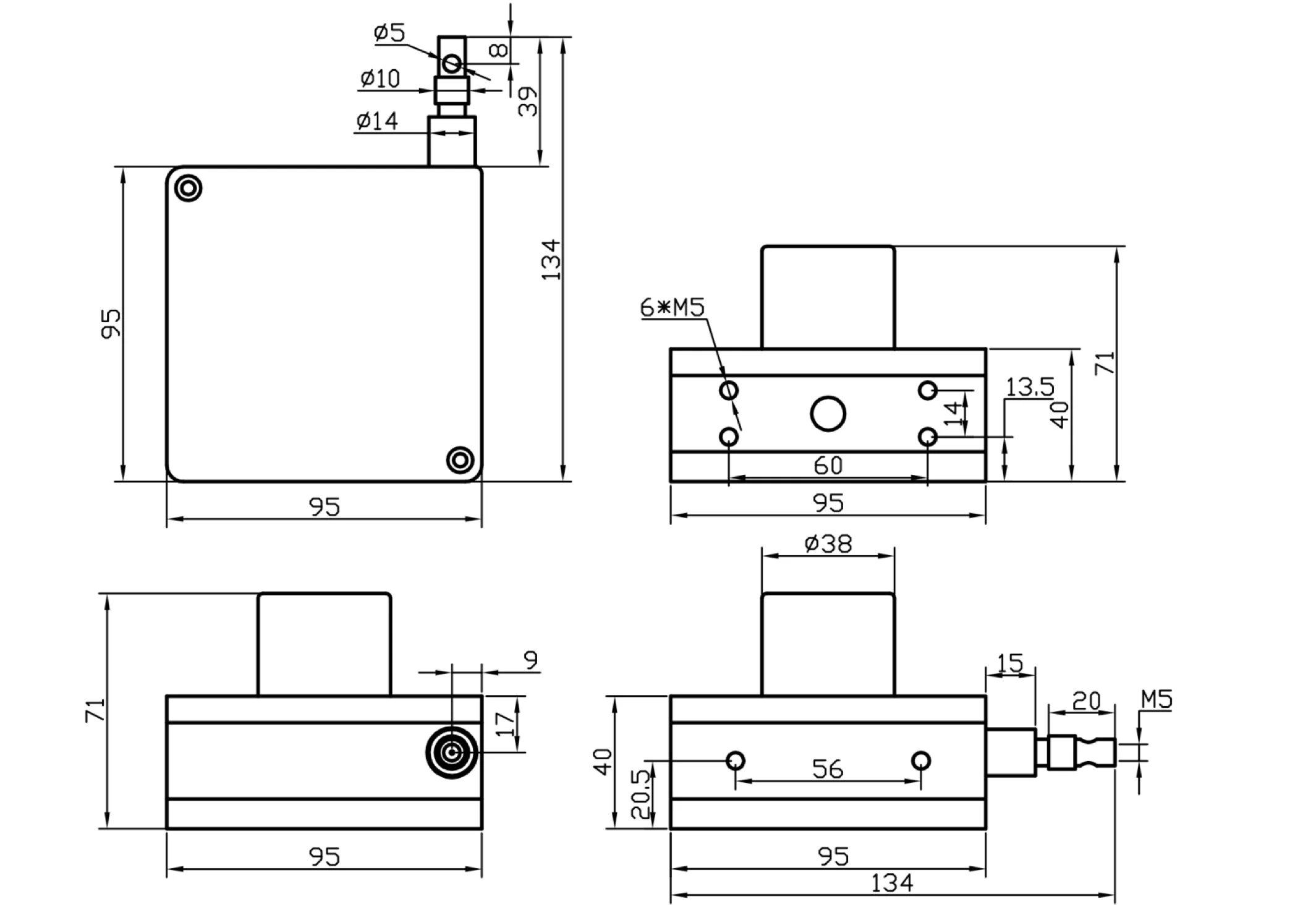

Чертеж 0 ~ 2000 мм Диапазон измерения

Чертеж 0 ~ 3000 мм Диапазон измерения

Чертеж 0 ~ 4000 мм Диапазон измерения

Чтобы узнать больше об абсолютном кодировщике или 3D чертеже линейного датчика, пожалуйста, посетите briterencoder.com

Вопросы, требующие внимания при установке датчика перемещения веревки:

1. Датчик смещения веревки установлен в фиксированном положении, и вытяжная головка вытягивается, и строго запрещено отпускать руку и позволяет кабелю мгновенно отнимать; конец веревки находится на движущемся объекте, и движение должно быть без барьера, И кабель должен быть вытянут вертикально во время установки.

3. Разборка строго запрещена нетехническим персоналом. При необходимости, пожалуйста, разбирайте и переустанавливайте под руководством техников.

4. При установке веревки из нержавеющей стали следует обратить внимание на угол управления. При необходимости шкив может быть соответствующим образом увеличен, чтобы изменить направление, чтобы обеспечить точность измерения и срок службы кабеля и предотвратить трение линии от розетки.

5. В процессе использования, чрезмерные примеси пыли должны быть уменьшены, насколько это возможно, что может легко привести к поломке пластикового Покрытия Стального кабеля или поломке операции.

6. Пожалуйста, подтвердите проводку, когда питание выключено, и обратите внимание, что неправильная проводка может привести к тому, что системная плата кодировщика выгорит.
