Интересный электронный набор DIY:

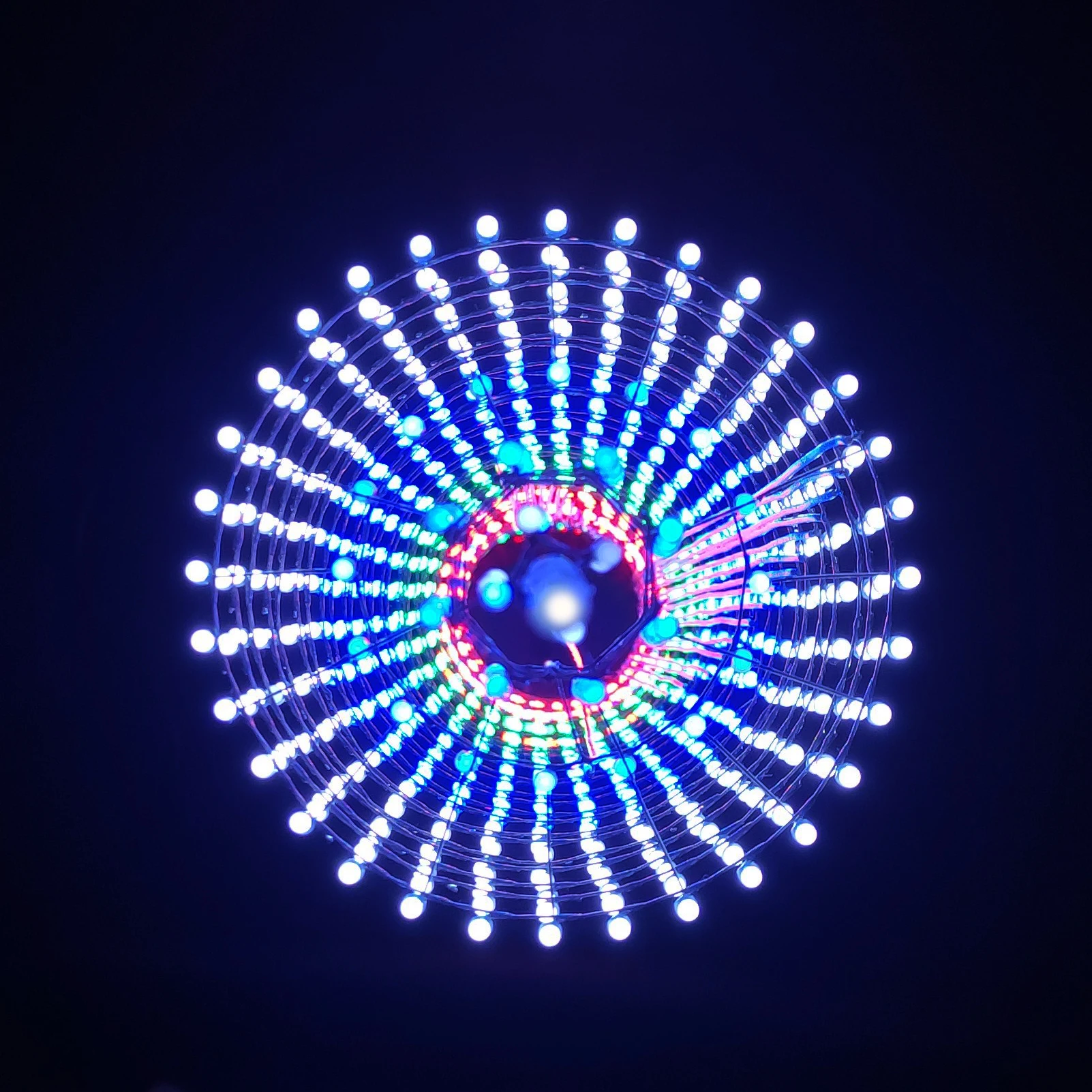

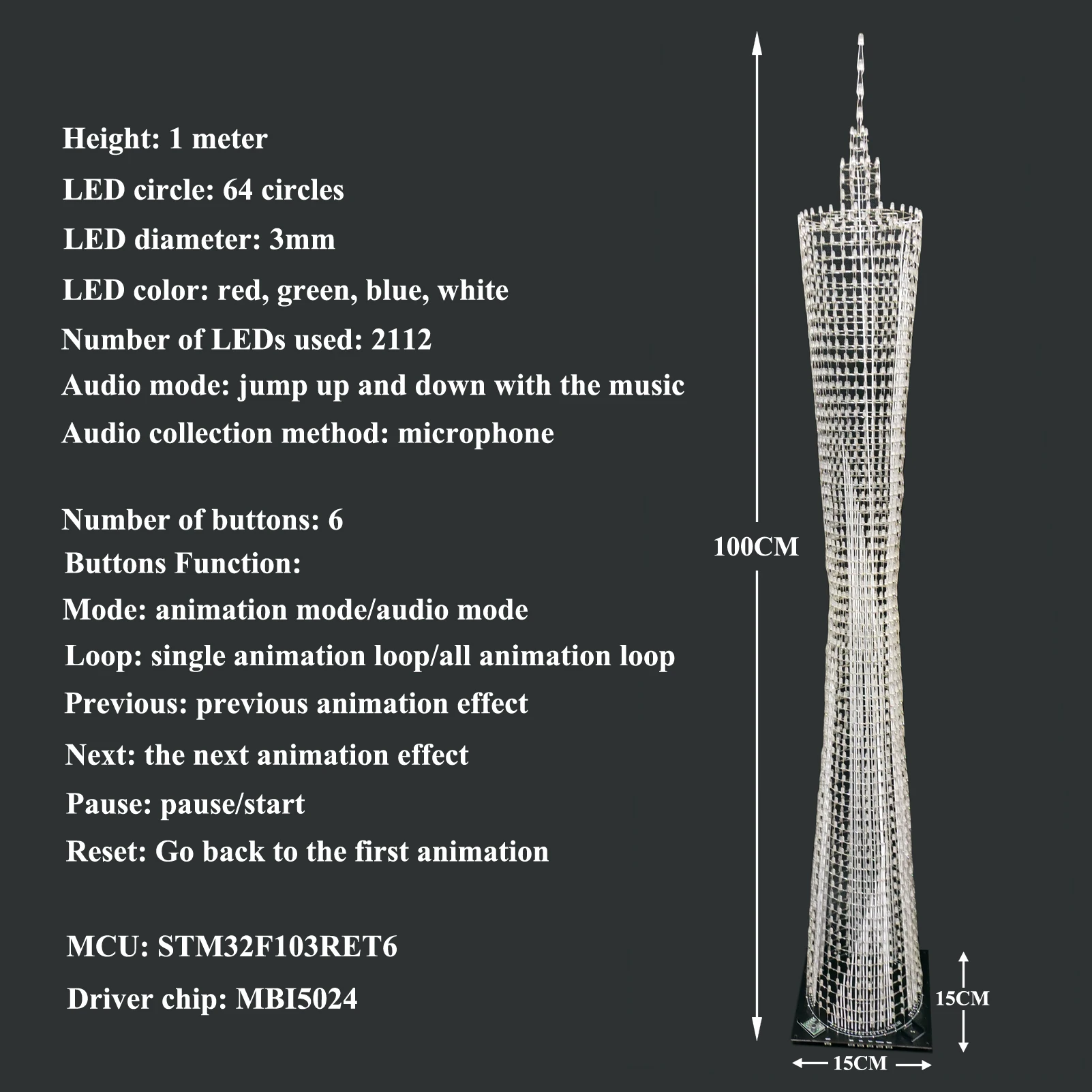

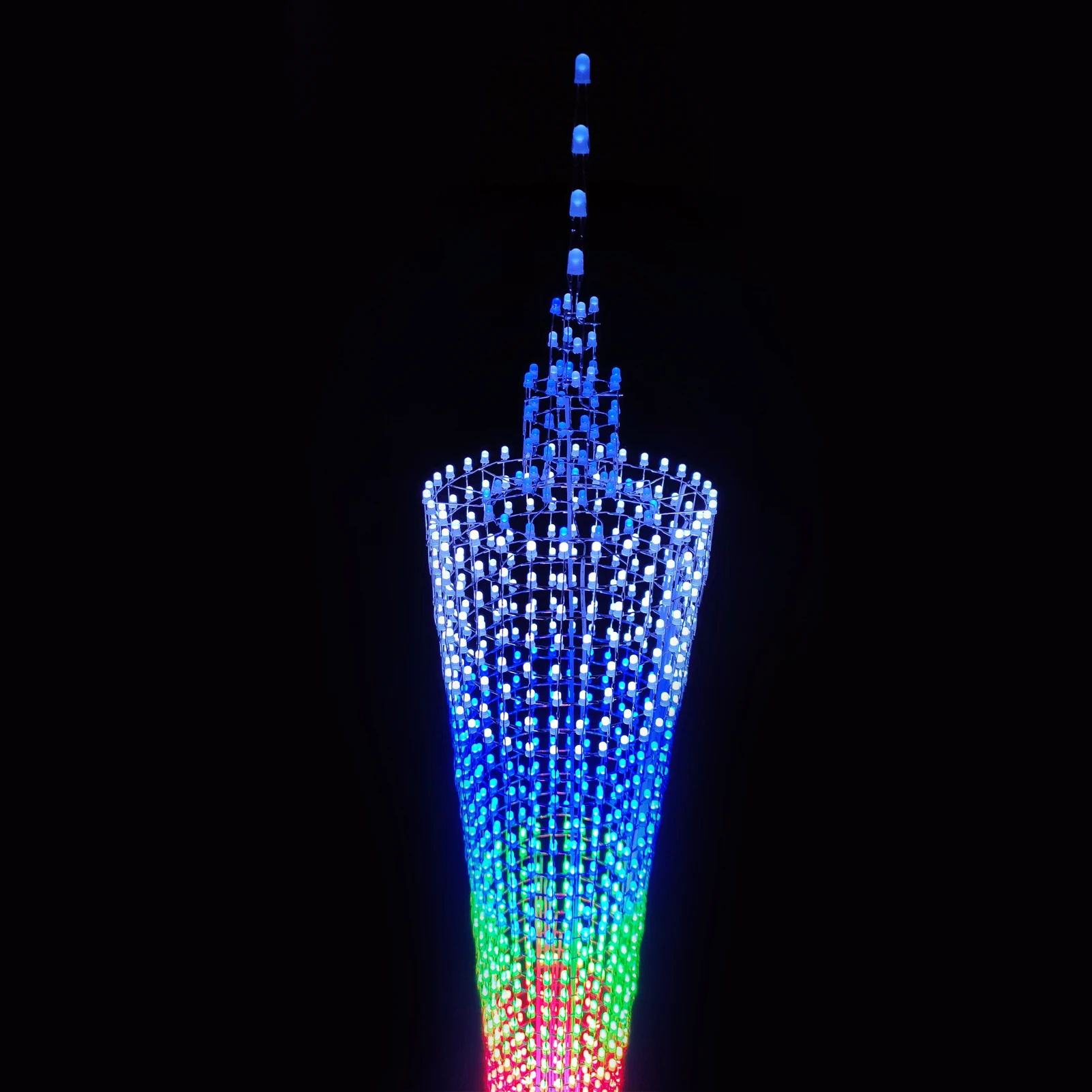

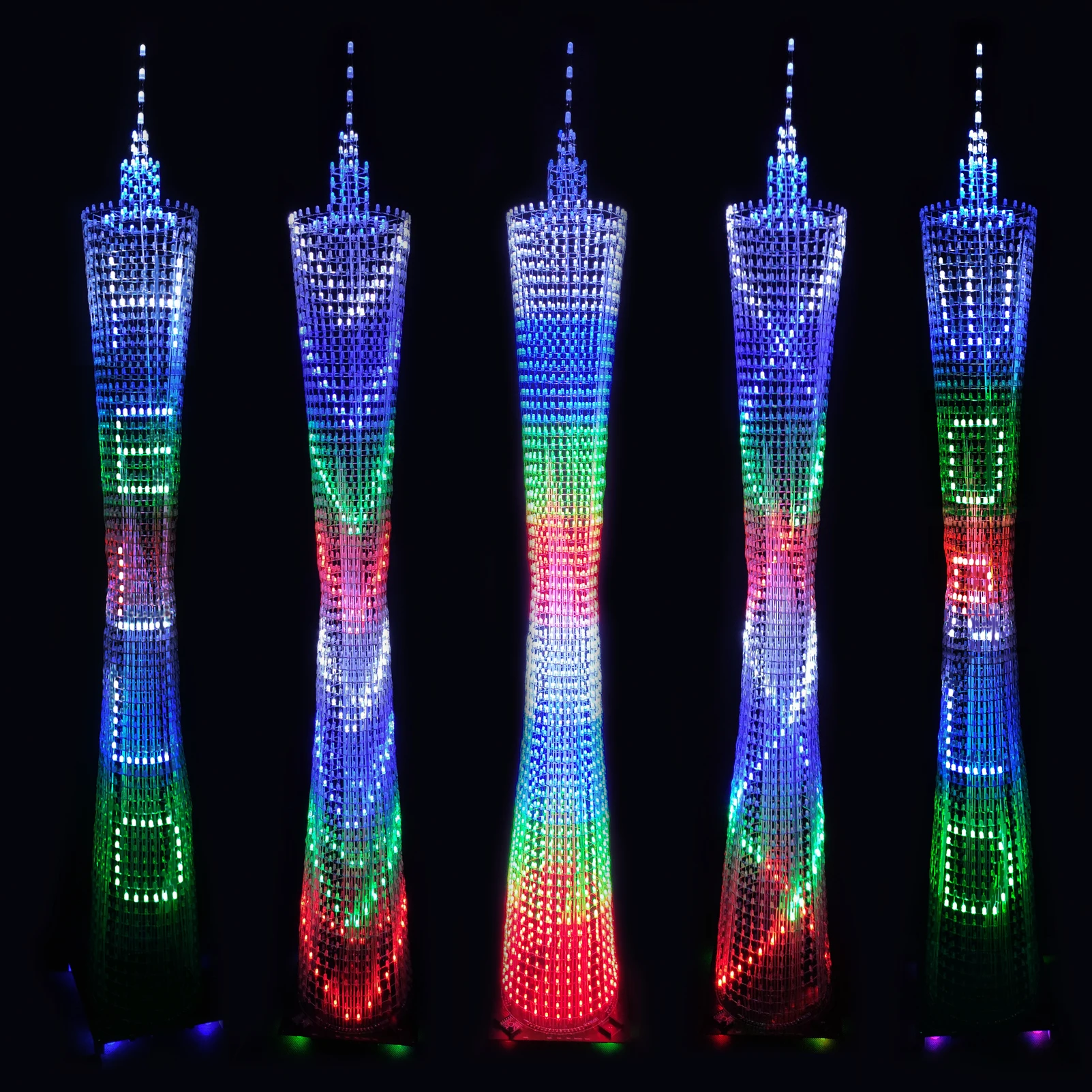

Это diy комплект электроники для Кантонская башня Модель, светодиодный модель состоит из 2112 светодиодный ламп, который может отображать много Красочные динамическое освещение формы. Размер готового продукта после сварки составляет около 15x15x100 см.В дополнение к отображению динамических эффектов, он также может отображать текст.Пользователи могут отображать анимацию после сварки и подключения к источнику питания USB 5 В. Ниже приведен видеоэффект готового продукта:
Используется для:
Он подходит для студентов, ручного электронного производства, практичных сварочных упражнений и энтузиастов электроники. Между тем, это также довольно инновационный и значимый подарок.
Он должен быть сварен покупателем:

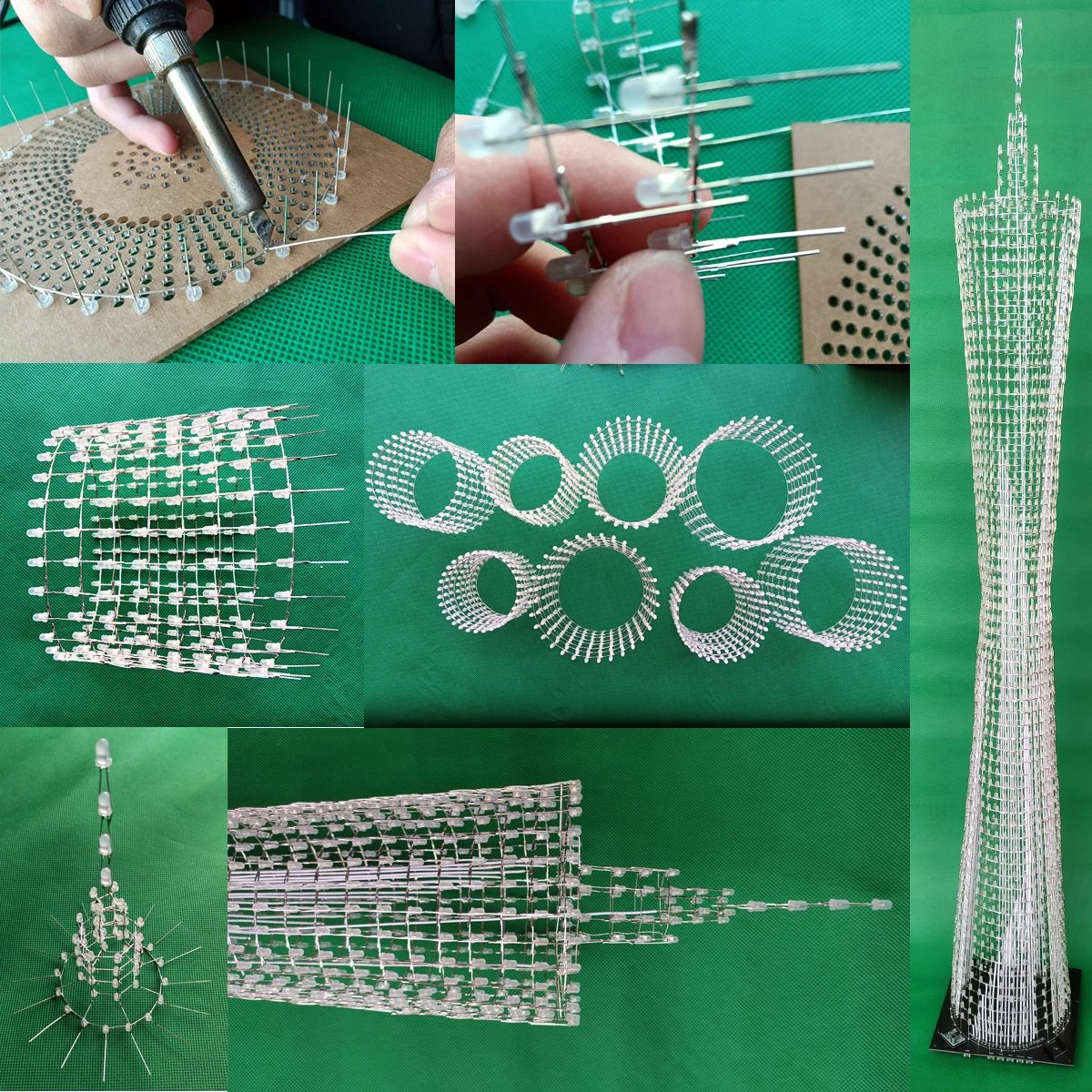

Материнская плата печатной платы в этой посылка хорошо спаяна и протестирована, и пользователи должны только припаять светодиодный светильник сами, поэтому пользователи должны иметь только простые электронные технологии Основы и возможности пайки. На Пластиковой форме есть 512 отверстий, чтобы зафиксировать светодиодный индикатор и облегчить сварку.Следующая ссылка-это руководство по установке DIY:Https://drive.google.com/file/d/1r7TpOc2PjPWrFBWEJam55jsLfFtk3FIH

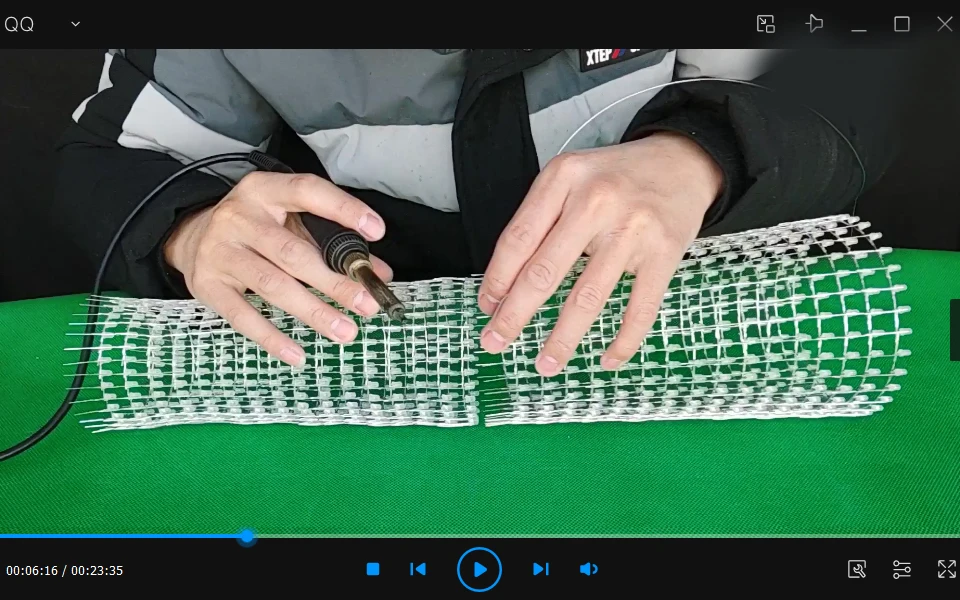

Следующая ссылка-видео процесса установки DIY.
Состав оборудования:

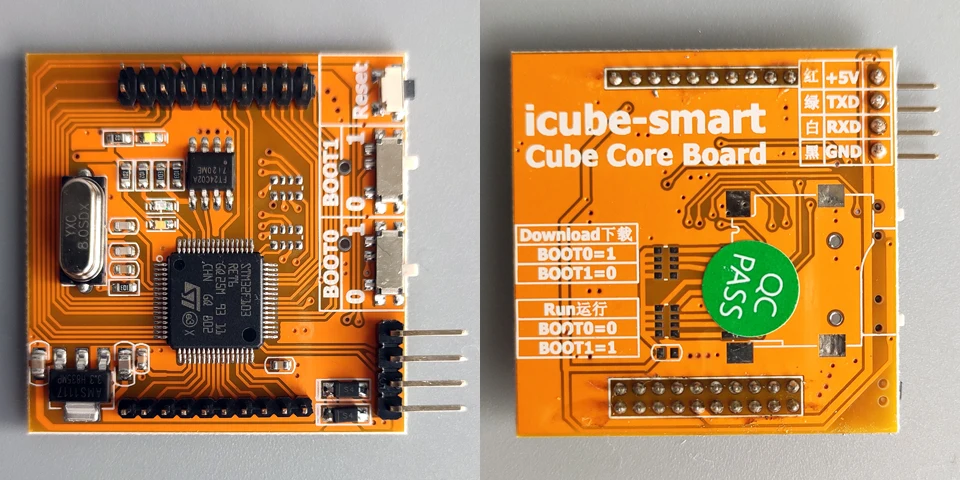

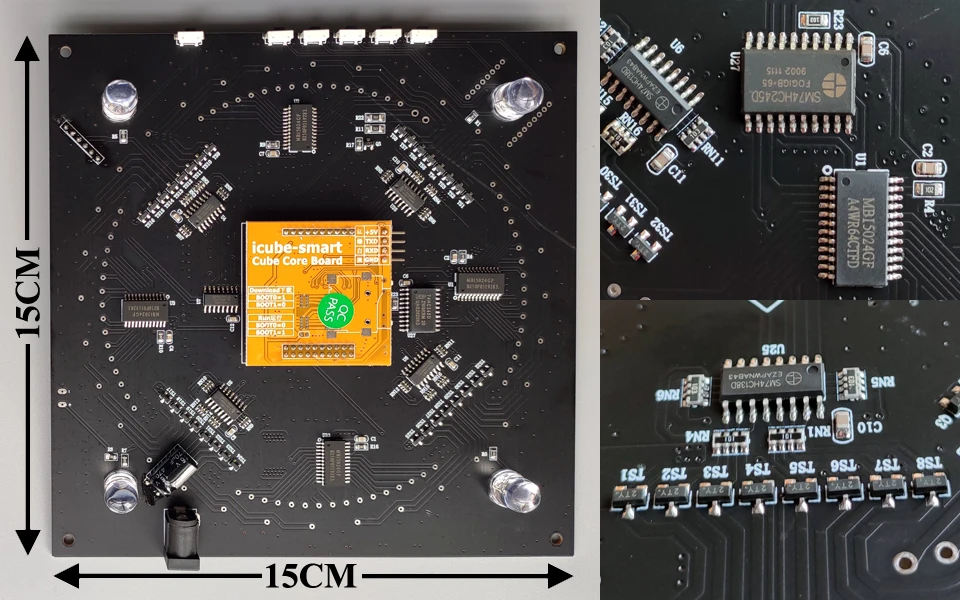

Микроконтроллер: STM32F103RET6Чип драйвера: MBI5024 + SS8550, горизонтальный 64 слоя светодиодный катод и вертикальный 32 столбца светодиодный анод.

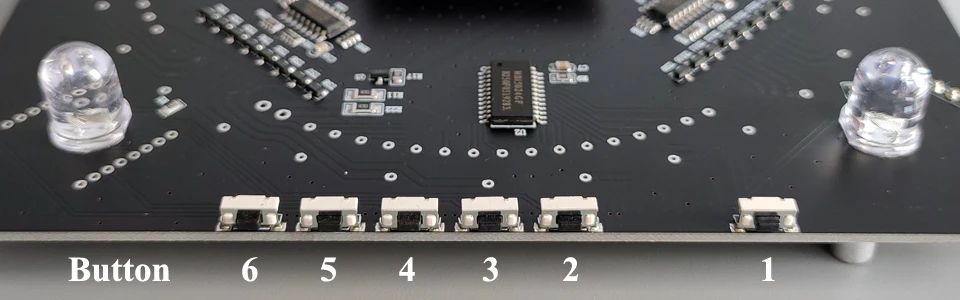

Материнская плата питается от USB 5 В; На материнской плате 6 клавиш для переключения режимов анимации.Функции кнопки:1. Сброс: сброс до первого динамического эффекта2. Режим: динамический эффект/аудио эффект3, цикл: одиночный динамический/полный динамический цикл4, предыдущий: предыдущий динамический эффект5, далее: следующий динамический эффект6, пауза: запуск/пауза динамический эффектМатеринская плата имеет разъем для загрузки программ.
Аудио режим:

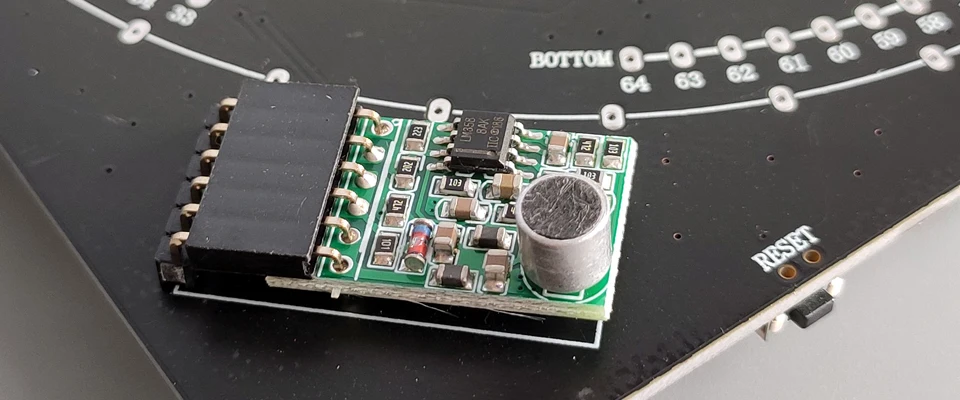

На материнской плате есть модуль микрофона, который может собирать звуковые сигналы. Используйте кнопку mode для переключения режима аудио. После этого динамический эффект будет скакать вверх и вниз с помощью музыкального сигнала.

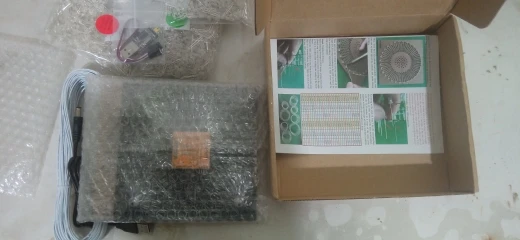

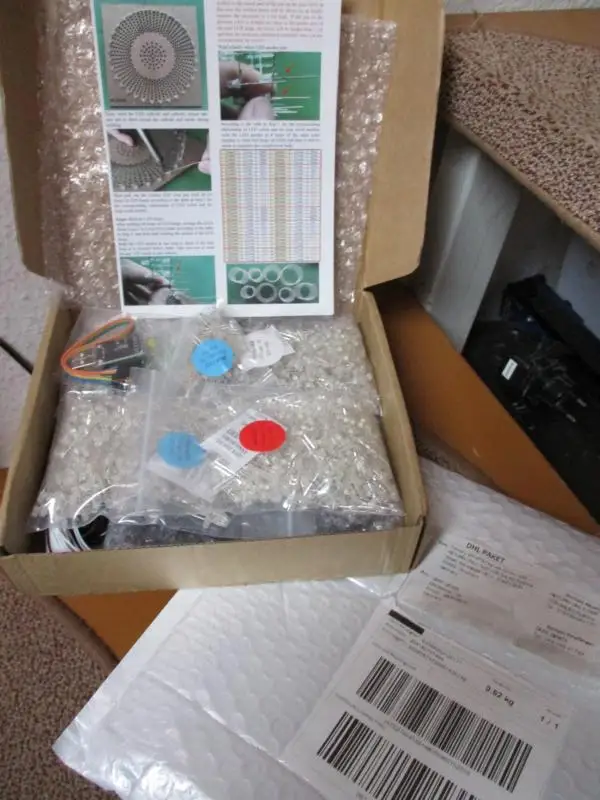

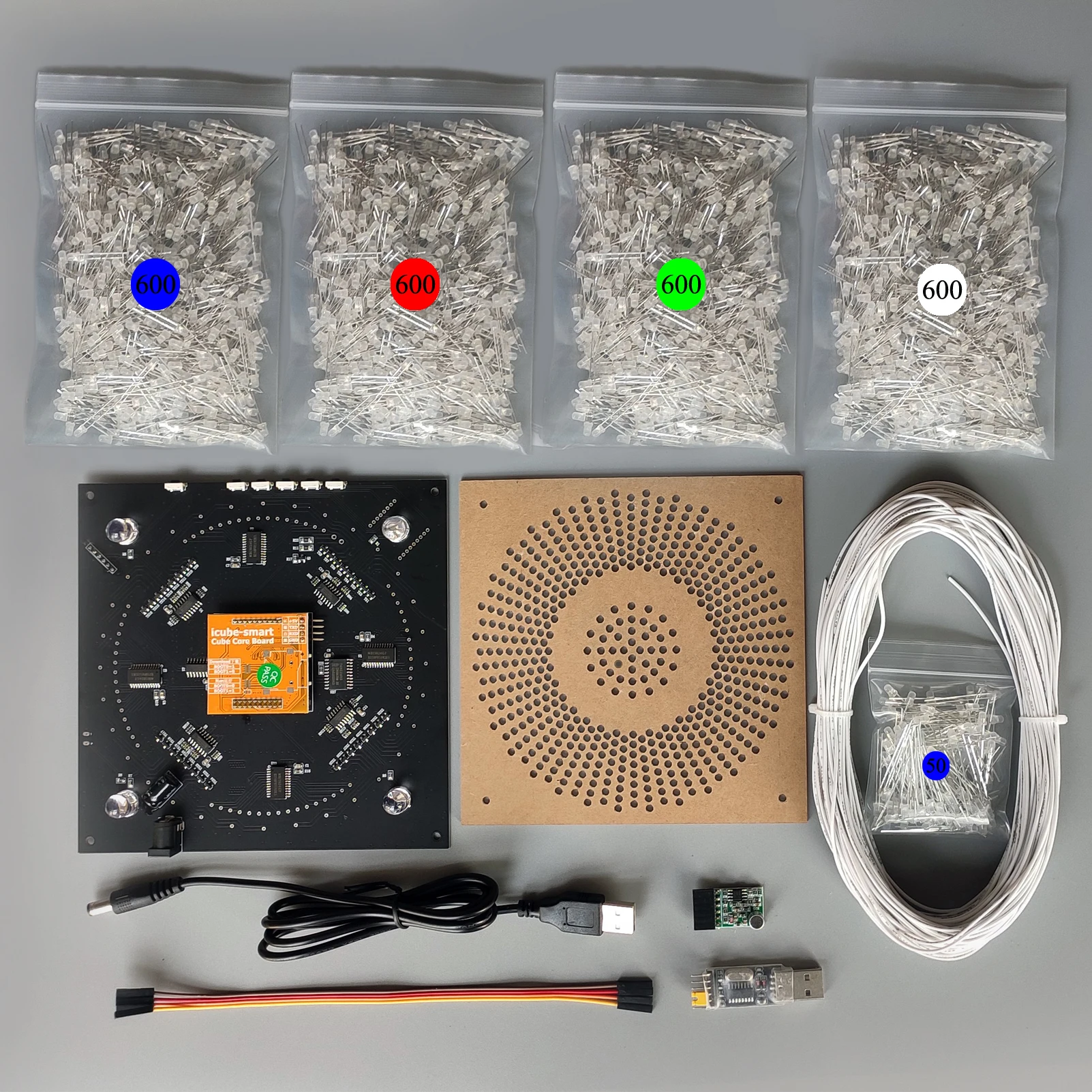

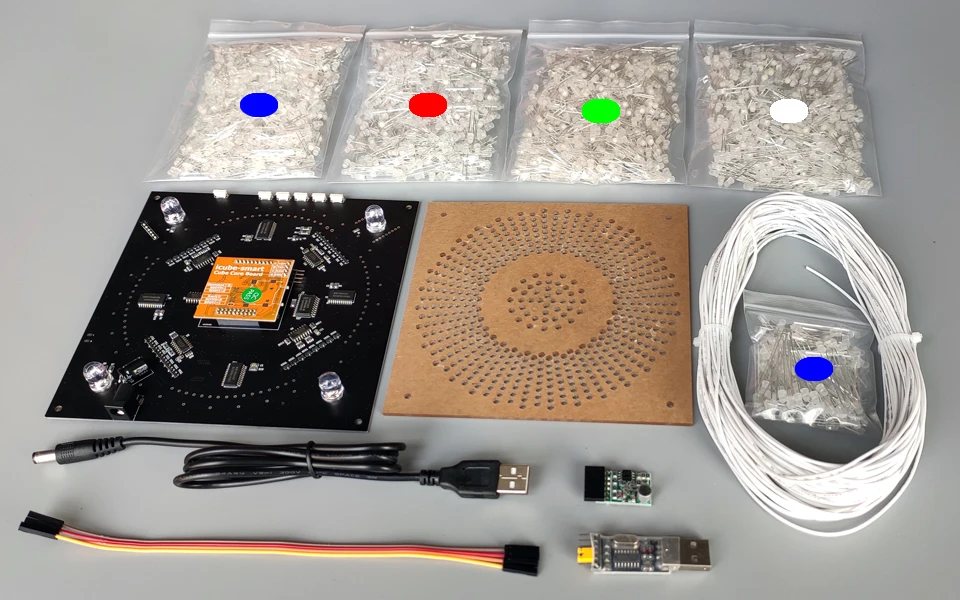

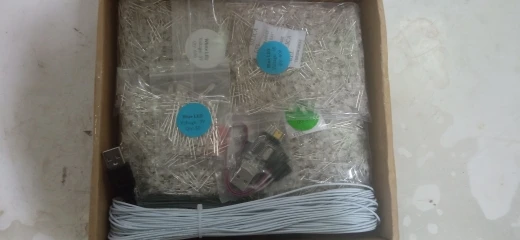

Посылка включает:
1, паянная и протестированная материнская плата (Размер: 15*15 см) x12, паянная и протестированная основная плата (желтая доска) x13, паянная и протестированная аудиоплата (зеленая плата) x14, USB инструмент для загрузки + Dupont Line x15, USB кабель x16, белая электронная линия x 17, Пластиковая форма для вспомогательной сварки x18, яркий светодиодный светильник 3 мм, каждый светодиодный индикатор предназначен для работы в режиме ожидания.3 мм короткие штырьковые красные светодиоды x600 (б/у 512)3 мм короткие контактные зеленые светодиоды x600 (б/у 512)3 мм короткие синие светодиоды x600 (б/у 552)3 мм короткий штырь в то время как светодиоды x600 (используется 512)3 мм длинные синие светодиоды x50 (б/у 24)Для способа размещения светодиодов, пожалуйста, обратитесь к нашей инструкции по сварке
Наши усилия только для того, чтобы облегчить покупателям успех:

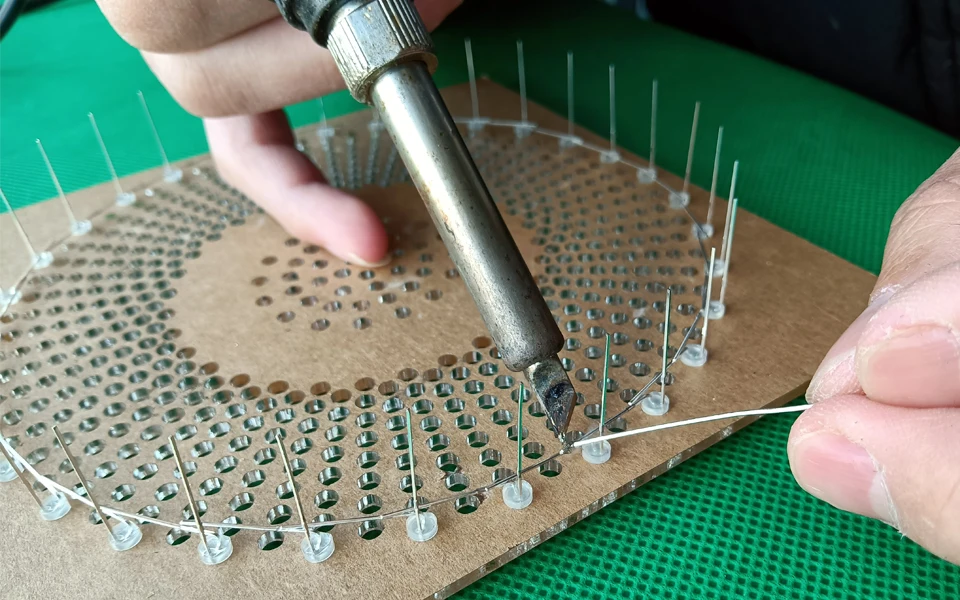

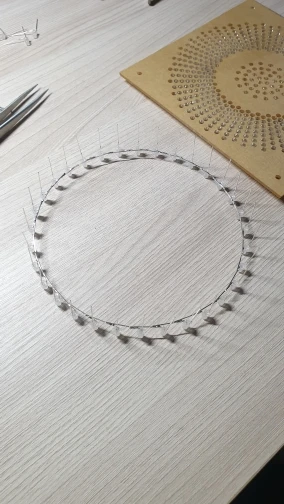

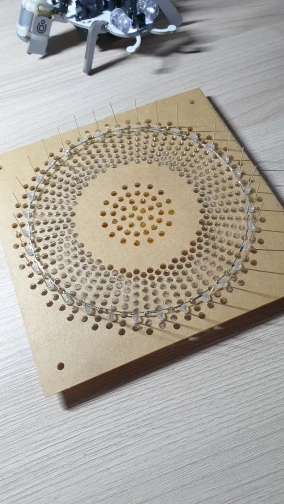

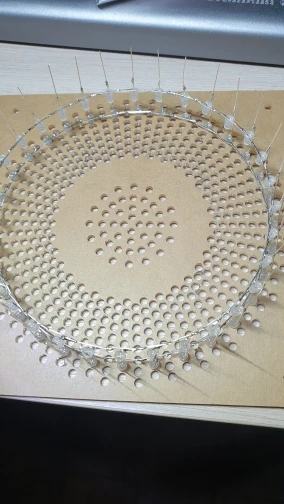

Мы приложили много усилий, чтобы сделать установку максимально простой для покупателя.После получения товара, вам нужно только сварить светодиодный светильник на основе инструкции по сварке и подключить источник питания usb 5 В для отображения блестящих световых эффектов.1. На пластиковой пресс-форме есть 512 отверстий, чтобы зафиксировать светодиодный светильник и облегчить сварку.

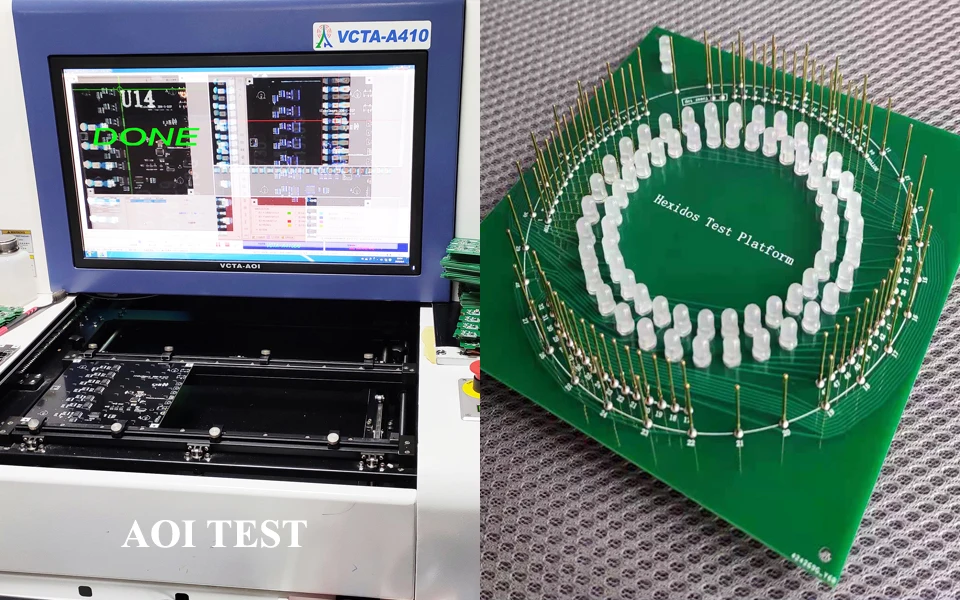

2. Мы дважды тестировали материнскую плату, впервые использовали автоматический тест AOI и использовали тестовую платформу для испытания на моделирование во второй раз.
3. На самом деле, будет использоваться только 2112 светодиодов, но для предотвращения повреждения светодиодов во время производства, каждый светодиод предоставляется в режиме ожидания.
Профессиональные услуги:
Мы занимаемся дизайном и производством светодиодных кубиков уже 9 лет. Мы разработали различные размеры светодиодного Куба, а также другие электронные продукты DIY. Если вы получили продукт и не знаете, как его сделать, или если по какой-либо причине меньше компонентов, или если вам нужна наша помощь для изменения отображаемой анимации, вы можете оставить нам сообщение. Мы предлагаем пожизненную техническую поддержку для наших продуктов DIY.
