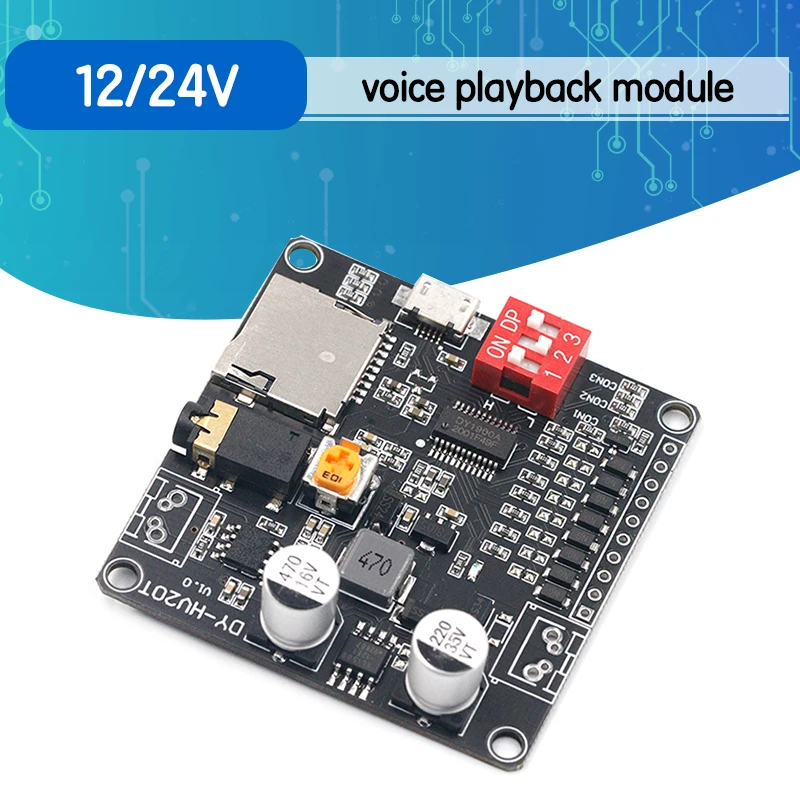

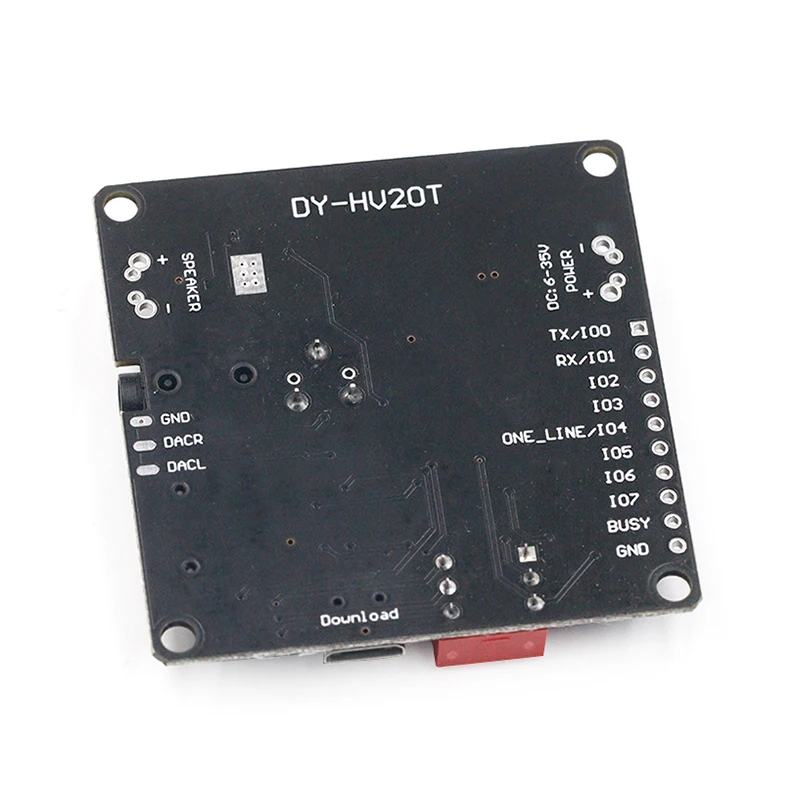

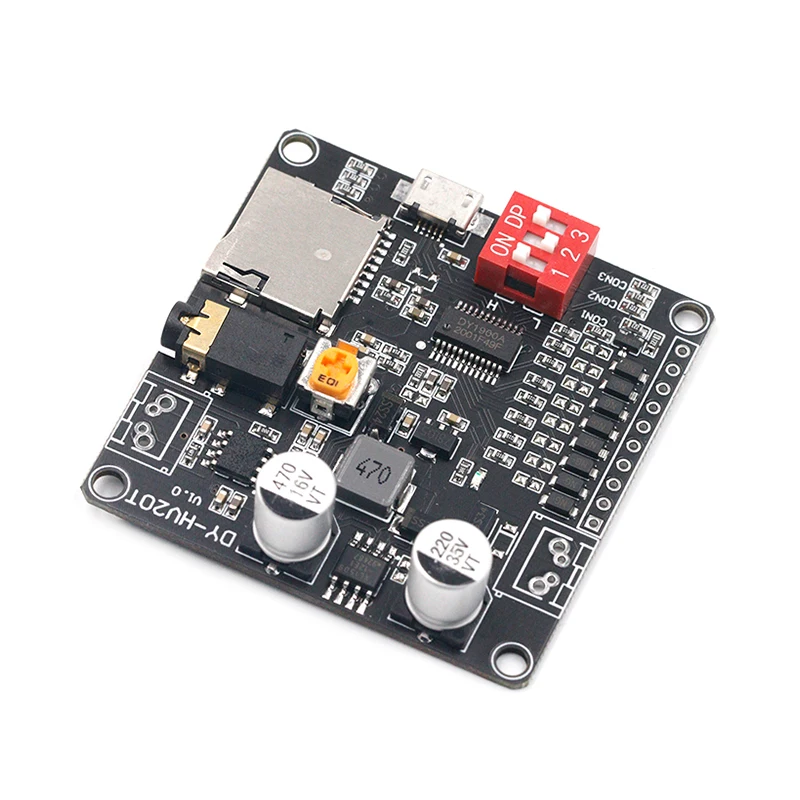

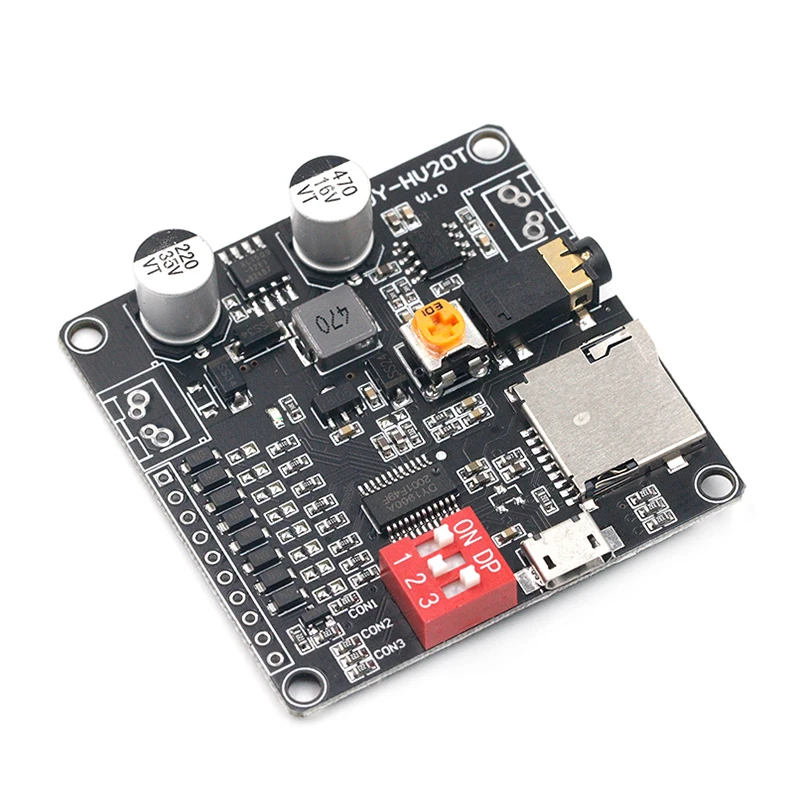

DY-HV20T 12 В24 В источник питания 10 Вт20 Вт модуль воспроизведения голоса с поддержкой Micro SD карты MP3 музыкальный плеер для Arduino

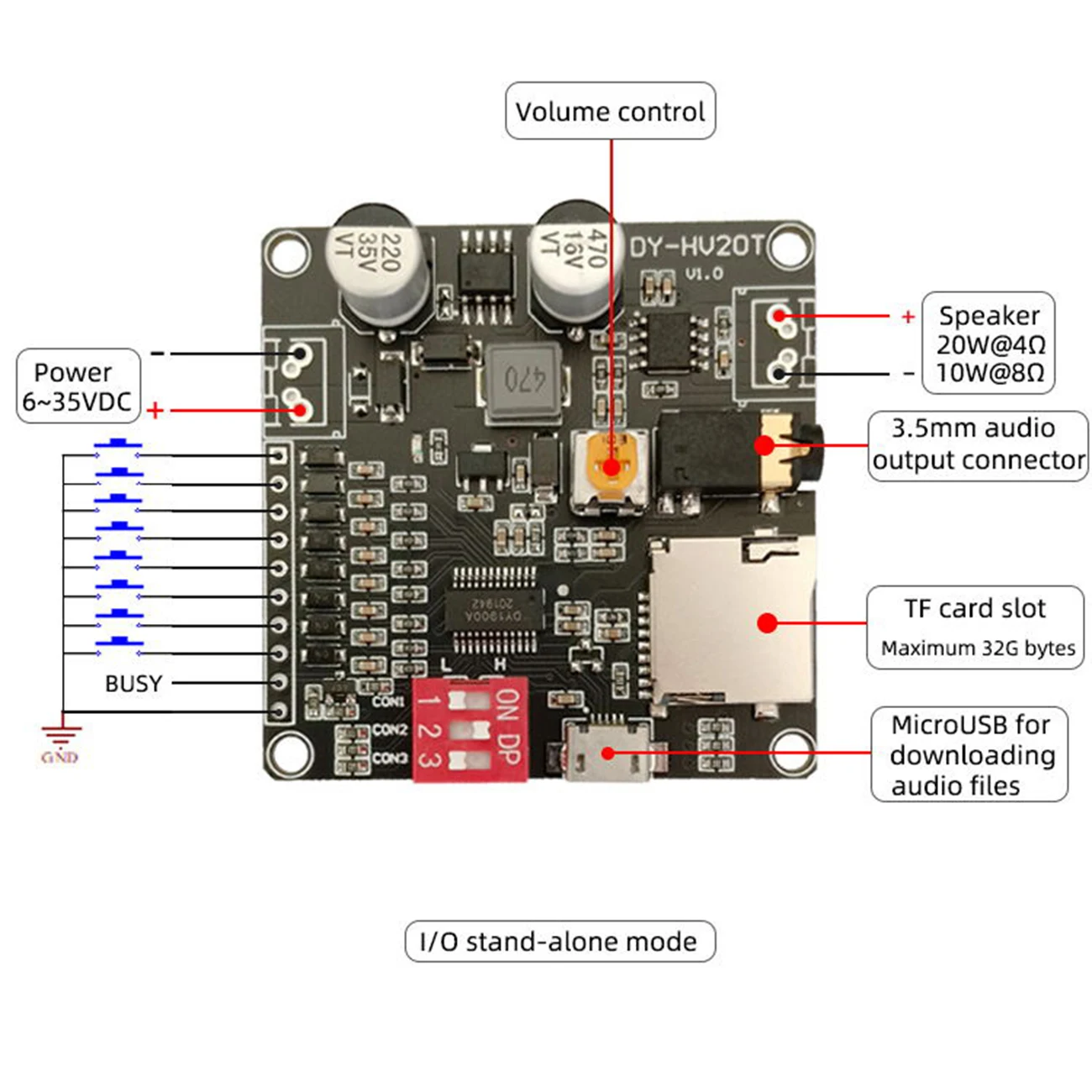

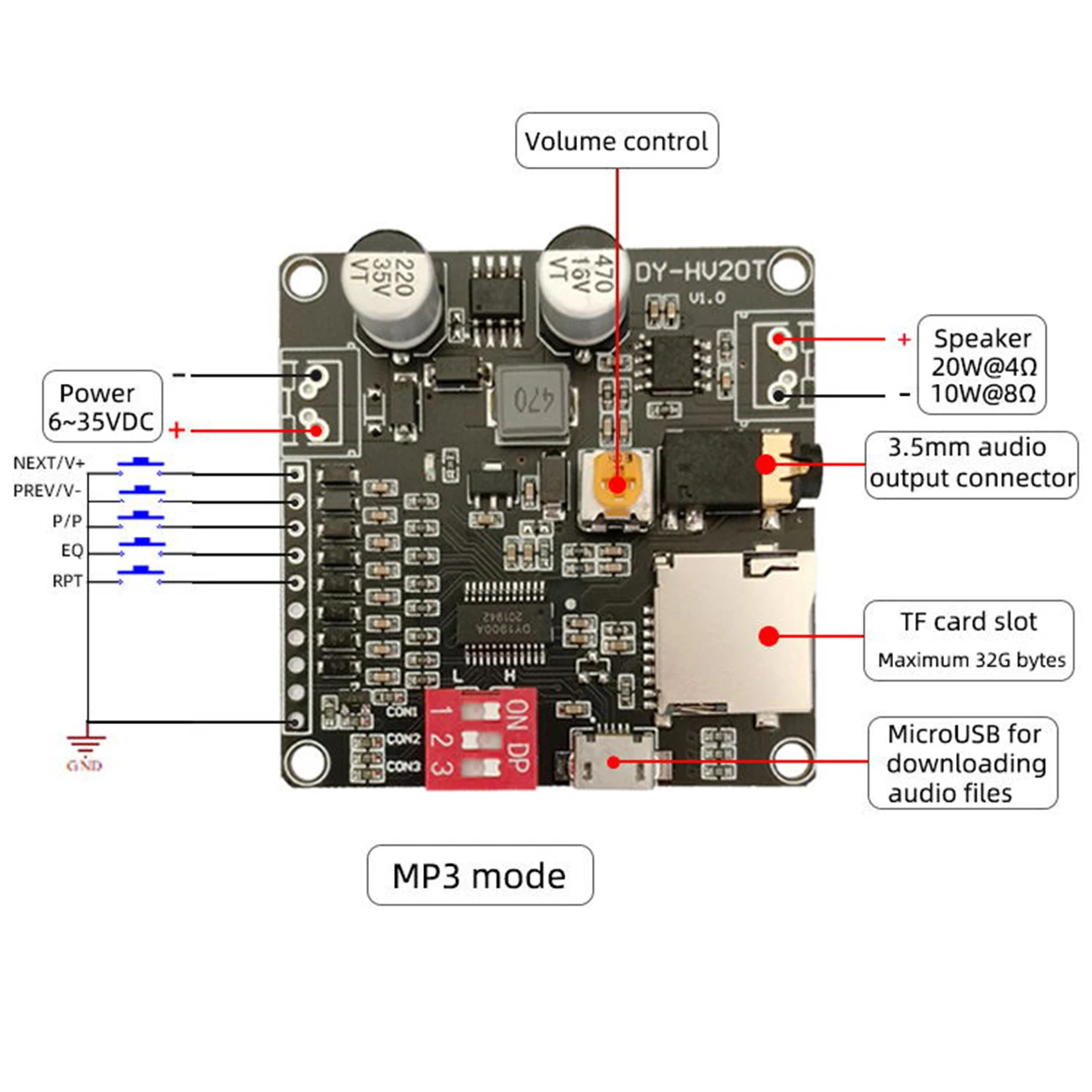

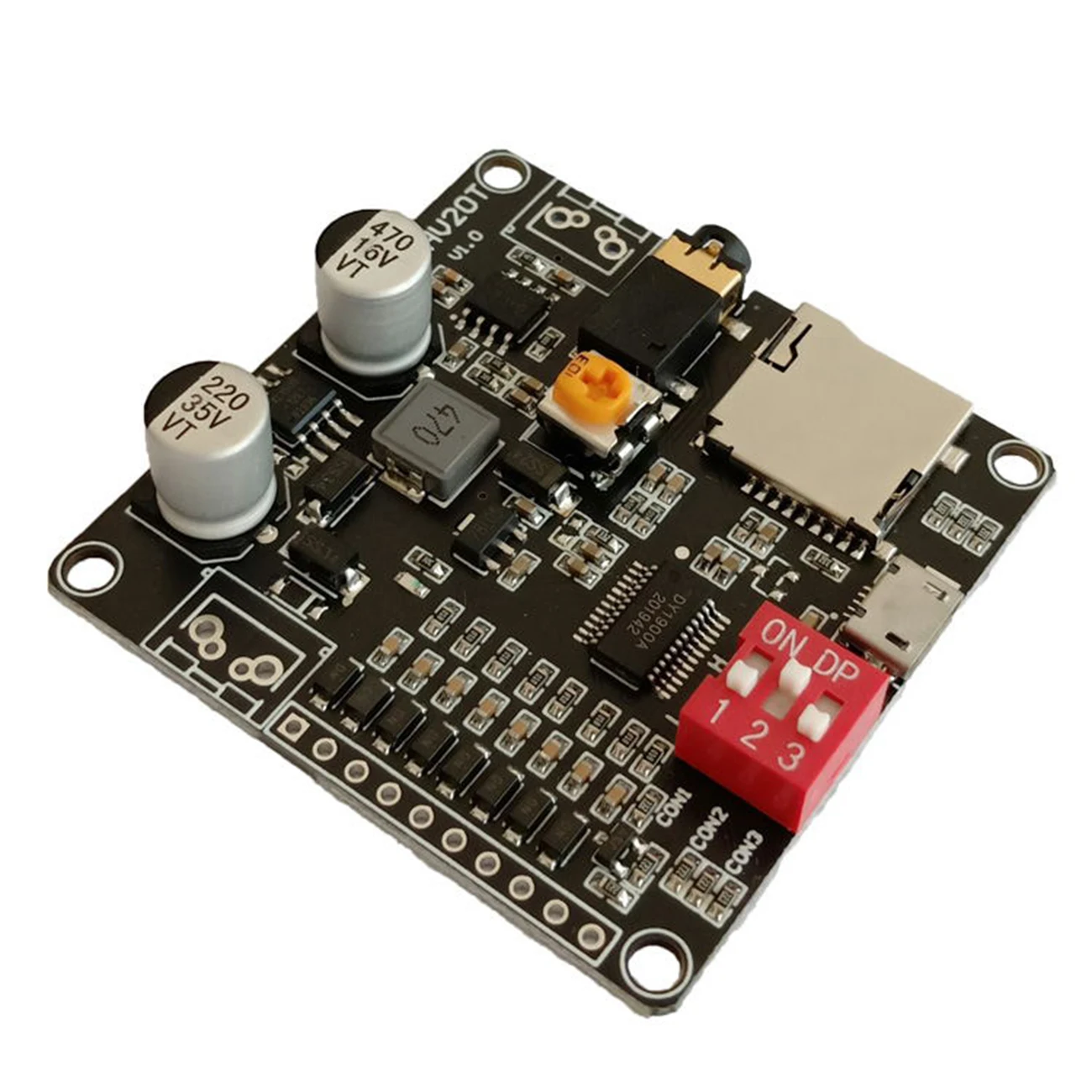

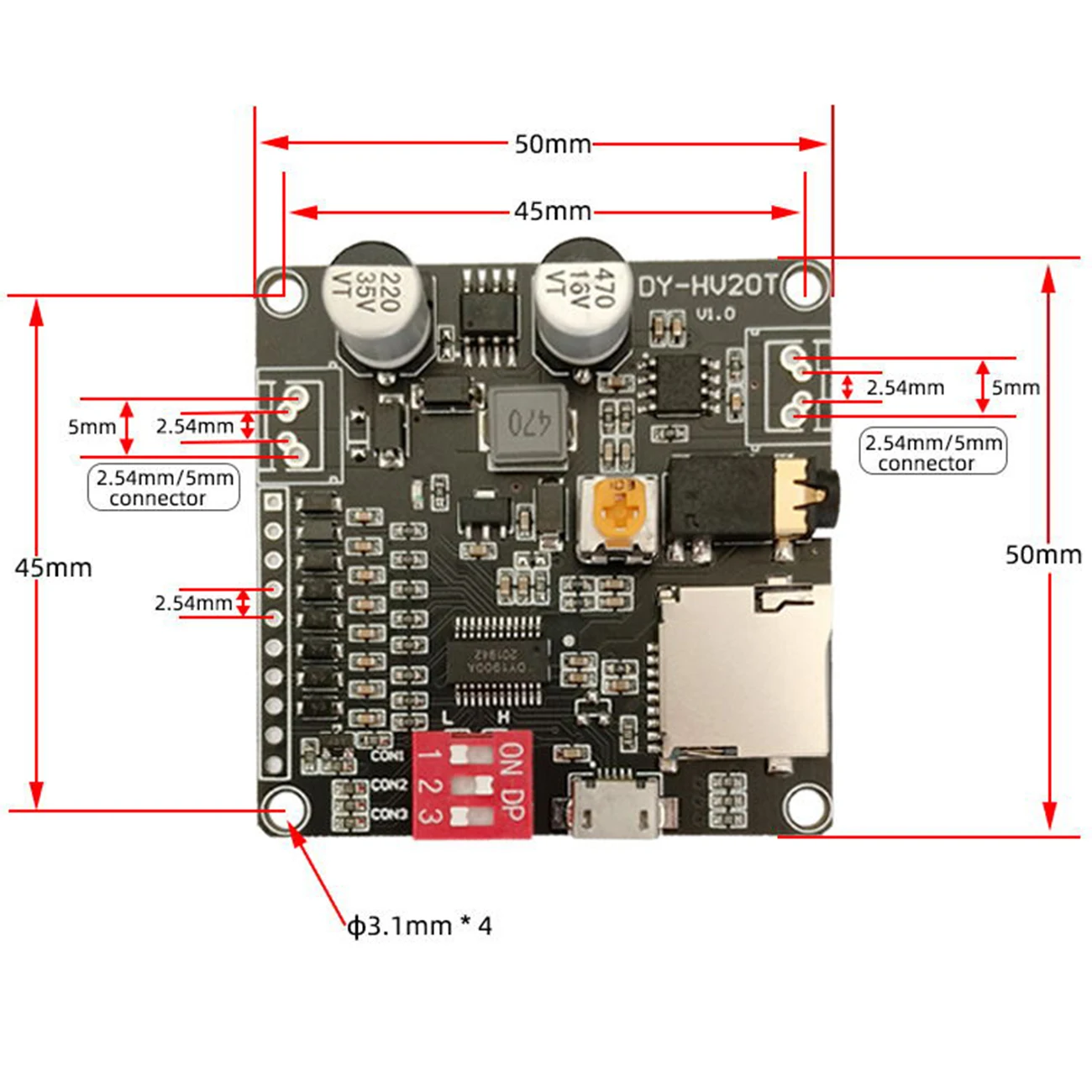

Модуль воспроизведения голоса 12 В/24 В мощностью 10 Вт/20 Вт Поддержка Micro SD карты MP3 музыкальный плеер для Arduino 1. Обзор продукта DY-HV20T-это умный модуль воспроизведения голоса, разработанный независимо от нашего Компания, интегрированный IO триггер, UART протокол управления, One_line протокол одной шины Управление, стандартный MP3 и другие 7 режимов работы Настройка с помощью DIP switch; Привод 4 ~ 8Ω, 10 Вт ~ 20 Вт динамик с помощью 20 Вт класса D аудио усилителя на плате; Поддержка MP3.WAV Декодирование; Поддержка Micro SD карты максимум 32 Гб байт, загрузка музыкальных файлов напрямую Через разъем micro USB. 2. Характеристики продукта 1. Поддержка MP3.WAV декодирования. 2. Поддерживаемая частота дискретизации (K Hz ):8/11.025/12/16/22.05/24/32/44.1/48. 3.24bit DAC выход, поддержка динамического диапазона 90 дБ, SNR 85 дБ. 4. Широкое напряжение постоянного тока: 6 ~ 35 В. 5. Поддержка Micro SD карты максимум 32G байт. 6. Выход максимум 20 Вт динамик 4 Ом, выход максимум 10 Вт Вождение 8 Ом Динамик. 7. Воспроизведение 65535 музыки с помощью Протокола управления UART; Воспроизведение, пауза, выбор музыки, VOL +/-и так далее можно контролировать, скорость передачи данных составляет 9600bps. 8. Воспроизводите 255 музыки при запуске IO. 9. Воспроизведение музыки с помощью One_line Протокола управления, воспроизведение, пауза, выбор музыки, VOL +/-и так далее Можно контролировать. 10. Переключение 7 режимов работы с помощью DIP-переключателя легко. 11. Защита от ЭСР предназначена для 8 IOs. 3. Определение интерфейсов и функций Определение контактов Описание контактов Питание (6 ~ 35VDC) 6 ~ 35VDC источник питания TXD/IO0 IO0 в режиме запуска IO; TX в режиме управления UART, Подключение к RX MCU RXD/IO1 IO1 в режиме ввода-вывода; RX в режиме управления UART, Подключение к TX MCU IO2 IO2 в режиме пуска IO IO3 IO3 в режиме пуска IO One_line/IO4 IO4 в режиме запуска IO; RX в режиме One_line IO5 IO5 в режиме пуска IO IO6 IO6 в режиме пуска IO IO7 IO7 в режиме запуска IO Низкий уровень работы при воспроизведении музыки (0 В), высокий выход Уровне в тех случаях, когда конец воспроизведения (3,3 V) GND Reference GND Рекомендуется Динамик 4Ω/20 Вт или 8Ω/10 Вт Электрическая характеристика IO Входные характеристики IO Параметры символа мин Максимальный блок V IL Низкий Уровень входного сигнала 0 0,8 В V IH Высокоуровневый вход 2,7 3,3 В Характеристики вывода IO Vo L Низкий уровень выхода 0 0,33 в Vo H Выход высокого уровня 2,7 3,3 В Конфигурация DIP-переключателя Режимы управления DIP переключатель Настройка режимов управления DIP переключатель Настройка Комбинированный режим ввода/вывода 0 Режим управления UART Комбинированный режим ввода/вывода 1 Режим One _ line Автономный режим ввода/вывода 0 Стандартный режим MP3 Автономный режим I/O 1 Режимы управления настройка контактов функция ввода/вывода CON3 CON2 CON1 IO7 IO6 IO5 IO4 IO3 IO2 IO1 IO0 I/O Комбинации Режим 0 0 0 0 I/O комбинация триггера при падении и восстановление на высоком уровне, воспроизведение 2 ^ 8-1(255) музыка. I/O Комбинации Режим 1 0 0 1 комбинированный триггер ввода/вывода, в то время как IOs поддерживает низкий уровень, воспроизведение 2 ^ 8-1(255) Музыка. I/O Отдельно стоящий Режим 0 0 1 0 8 Музыка 7. Музыка 6-й Музыка 5-й Музыка 4-й Музыка 3-й Музыка 2-й Музыка 1. Музыка I/O Отдельно стоящий Режим 1 0 1 1 8 Музыка 7. Музыка 6-й Музыка 5-й Музыка 4-й Музыка 3-й Музыка 2-й Музыка 1. Музыка Управление UART Режим 1 0 0 RXD TXD One_Line Режим RXD Стандартный MP3 Режим 1 0 1 RPT EQ P/M ОД Прев/ V- Далее/ V + "0" = низкий уровень; "1" = высокий уровень Примечания: режим ввода/вывода 0 "IO0 ~ IO7 восстанавливает высокий уровень после вывода Соответствующий уровень, это как запуск одной кнопки. "I/O Комбинированный Режим 1 "IO0 ~ IO7 всегда сохраняет соответствующий уровень После выставления соответствующего уровня. Разница между режимами ввода/вывода 0 и I/O Комбинированный Режим 1 "заключается в том, что он по-прежнему воспроизводит музыку, когда IOs восстанавливает оригинал Высокий уровень в "I/O комбинированном режиме 0", и он останавливает воспроизведение музыки, когда IOs восстановит оригинальный высокий уровень в режиме ввода/вывода 1" Разница между «автономным режимом ввода/вывода 0» и «автономным режимом ввода/вывода» Режим 1 "такой же, как и выше 4. Размер модуля 5. Инструкции по режимам работы 5,1 комбинированный режим ввода/вывода 0 MCU I/O выход соответствующего уровня для запуска указанной музыки и выпуска уровня IO До высокого уровня он прекращает воспроизведение музыки после завершения воспроизведения текущей музыки; Он будет играть новую Музыка, если перезапуск музыки во время воспроизведения. Если Вы сохраните режим запуска, он будет продолжать играть Циркулярно. Занятый штифт всегда эффективен во время игры. 5,2 комбинированный режим ввода/вывода 1 MCU выход I/O соответствующий уровень для запуска указанной музыки и сохранения запуска Состояние, он будет продолжать играть в циркулярном режиме. Он прекратит играть сразу же после выхода Оригинальный высокий уровень в любое время. Занятый штифт всегда эффективен во время игры. Комбинированный режим управления музыкой следующим образом Примечание: музыкальные файлы должны называться пятью номерами, такими как 00001.mp3 ~ 00255.mp3 IO7 IO6 IO5 IO4 IO3 IO2 IO1 IO0 воспроизведение музыки 1 1 1 1 1 1 1 1 0 00001.mp3 1 1 1 1 1 1 0 1 00002.mp3 1 1 1 1 1 1 0 00003.mp3 1 1 1 1 1 0 1 1 00004.mp3 1 1 1 1 1 0 1 0 00005.mp3 1 1 1 1 1 0 1 00006.mp3 1 1 1 1 1 0 0 0 00007.mp3 ... 0 0 0 0 0 0 0 0 00255.mp3 5,3 автономный режим ввода/вывода 0 IO0 ~ IO7 управление 8 музыкальными элементами, один IO только управление одной музыкой; IO триггер Указанная музыка, снижающая уровень края и восстанавливающая оригинальный высокий уровень, перестает играть После завершения воспроизведения музыки. Он будет воспроизводить новую музыку, если перезапуск музыки Во время игры; Если сохранить состояние запуска, он будет продолжать играть в циркулярном режиме. Штырь занят Всегда эффективно во время игры. 5,4 автономный режим ввода/вывода 1 IO0 ~ IO7 управление 8 музыкальными элементами, один IO только управление одной музыкой; IO триггер Указанная музыка на низком уровне, и она будет продолжать играть циркулярно, если сохранить состояние запуска. Он прекратит играть сразу же после выхода на оригинальный высокий уровень в любое время. Штырь для работы Всегда эффективно во время игры. Автономный режим управления музыкой следующим образом Примечание: музыкальные файлы должны называться пятью номерами, такими как 00001.mp3 ~ 00008.mp3 IO7 IO6 IO5 IO4 IO3 IO2 IO1 IO0 воспроизведение музыки 1 1 1 1 1 1 1 1 0 00001.mp3 1 1 1 1 1 1 0 1 00002.mp3 1 1 1 1 1 0 1 00003.mp3 1 1 1 1 0 1 1 1 00004.mp3 1 1 1 0 1 1 1 1 1 00005.mp3 1 1 1 0 1 1 1 1 1 00006.mp3 1 0 1 1 1 1 1 1 00007.mp3 0 1 1 1 1 1 1 1 1 00008.mp3 5,5 режим управления UART 5.5.1 формат связи Полнодуплексная серийная связь; Бод: 9600bps, данные: 8 бит, остановка: 1 бит, проверка: N. Start-CMD Type-длина данных (n)-data1-data n-CRC(SM) Start старт: фиксированный AA. Type тип CMD: используется для различия типа CMD s. ※ Длина данных: количество байт данных в CMD ※ Данные: данные в CMD, нет данных, когда длина данных одна, только CMD. CRC(SM): сумма всех данных от исходного кода до конечных данных до CRC, И выберите Низкий 8 бит. FORMAT формат данных: сначала отправьте высокие 8 бит, а затем 8 бит ниже. 5.5.2 протокол связи Определение данных следующим образом. 1. Определение состояния воспроизведения: оно находится в состоянии остановки при включении. ※ 00 (стоп) 01 (воспроизведение) 02 (пауза) 2. Определение устройств: оно находится в состоянии остановки при включении устройства. USB:00 SD:01 FLASH:02 NO_DEVICE:FF 3. Громкость: громкость-31 шаг, который равен 0-30, это 30 шагов при включении. 4. Определение режимов воспроизведения: он находится в режиме одной остановки при включении. Full полный цикл (00): воспроизведение всей музыки в последовательности. Single одиночный цикл (01): воспроизведение текущей музыки всегда. ※ Одна остановка (02): Прекратите играть после воспроизведения текущей музыки один раз. Random случайная трансляция (03): воспроизведение музыки в устройстве случайным образом. Folder повторяющаяся папка (04): воспроизведение музыки в текущей папке в последовательности. Random случайные трансляции в папке (05): воспроизведение музыки случайным образом в текущей папке. Order порядок воспроизведения в папке (06): воспроизведение музыки в текущей папке в последовательности, И Остановитесь, когда завершите воспроизведение последней музыки. Order воспроизведение заказа (07): воспроизведение музыки в устройстве в последовательности и остановка, когда Завершите воспроизведение последней музыки. 5. Определение эквалайзера: это нормально (00) при включении. ※ Нормальный (00) поп (01) Рок (02) Джаз (03) Классика (04) 6. Определение комбинации воспроизведения: он объединен по имени файла, файл хранится в ZH Папка, файл назван как два байта, имя номера рекомендуется, например, 01.mp3, 02.mp3, и он также назван двумя буквами. 5.5.3 определение CMD Контрольный CMD Ответ на код CMD Воспроизведение AA 02 00 AC без возврата Пауза AA 03 00 AD без возврата Остановка AA 04 00 AE без возврата Предыдущий Музыка AA 05 00 AF без возврата Next music AA 06 00 B0 без возврата Объем + AA 14 00 не подлежит возврату Объем-AA 15 00 BF без возврата Предыдущий Папка Каталог AA 0E 00 B8 без возврата Следующая папка Каталог AA 0F 00 B9 без возврата Окончательная игра AA 10 00 BA без возврата Установка CMD Ответ на код CMD Настройка громкости AA 13 01 VOL SM без возврата Настройка режима цикла AA 18 01 режим SM без возврата Настройка времени цикла AA 19 02 высокий байт низкий байт SM Время Нет возврата Настройка эквалайзера AA 1A 01 эквалайзер SM без возврата Выберите указанную музыку AA 07 02 высокий байт низкий байт SM Музыка №. Нет возврата Выберите устройство и путь AA 08 Длина пути устройства SM без возврата Переключение на выбранный Устройство AA 0B 01 устройство SM без возврата Выберите указанный файл Интерлюд AA 16 03 устройство с высоким байтом и низким байтом SM Музыка №. Нет возврата Выберите указанный путь к Интерлюд AA 17 длина пути устройства SM без возврата Выберите файл, но не Играть AA 1F 02 высокий байт низкий байт SM Музыка №. Нет возврата Проверьте CMD Ответ на код CMD Проверка состояния воспроизведения AA 01 00 AB AA 01 01 State SM Проверить Устройство онлайн AA 09 00 B3 AA 09 01 устройство SM Проверьте текущее воспроизведение Устройство AA 0A 00 B4 AA 0A 01 устройство SM Проверьте номер всех Музыка AA 0C 00 B6 AA 0C 02 высокий байт низкий байт SM Музыка №. Проверка текущей музыки AA 0D 00 B7 AA 0D 02 высокий байт низкий байт SM Музыка №. Проверьте первую музыку Папка AA 11 00 BB AA 11 02 высокий байт низкий байт SM Музыка №. Проверьте количество музыки В папке AA 12 00 BC AA 12 02 высокий байт низкий байт SM Музыка №. Инструмент для настройки UART Детальные данные разработки UART mode, пожалуйста, проверьте "Руководство пользователя UART mode" 5,6 режим One_line One_line управление для воспроизведения Отправьте CMD, как указано ниже, сначала отправьте низкую биту. Отправьте 89 часов следующим образом. Начальный флаг-Мин 3 мс. Формат CMD CMD (Шестигранная) ФУНКЦИОНАЛЬНАЯ инструкция 00 NO.0 отправить номер первым и Используется функция CMD, Например, настройка громкости 21 шаг, отправка "0x02" "0x01" "0x0C " 01 NO.1 02 NO.2 03 NO.3 04 NO.4 05 NO.5 06 NO.6 07 NO.7 08 NO.8 09 NO.9 0A чистый цифровой отправленный 0B Выберите и введите Функция настройки с Цифровой 0C настройка громкости 0D настройка эквалайзера 0E набор режимов цикла 0F набор каналов 10 Выберите музыку Inter-cut 11 игр 12 паузы 13 стоп 14 предыдущая музыка 15 Следующая музыка 16 предыдущий каталог 17 следующий каталог 18 sd-карт 19 U диск выбран 1 а выбранная вспышка Система сна 1B 1C конец игры Примечание: «Выберите музыку» и «Inter-cut» основаны на имени Музыка; Например, название музыки «123.mp3», отправьте Данные «0x01» «0x02» «0x03» «0x0B» в последовательности для завершения Выбор музыки. Подробные данные о разработке режима One_Line, пожалуйста, проверьте "Руководство пользователя One_Line mode"
