Квадратный электродвигатель шпинделя с воздушным охлаждением, 220 кВт, в, шпиндель с воздушным охлаждением с ЧПУ + инвертор кВт + Цанга ER20, фрезерование шпинделя для ЧПУ

2.2kw с воздушным охлаждением комплект шпинделя 2200w квадратный шпиндель + 2.2kw /220V Инвертор + ER20 цанга Для гравировального фрезерного станка

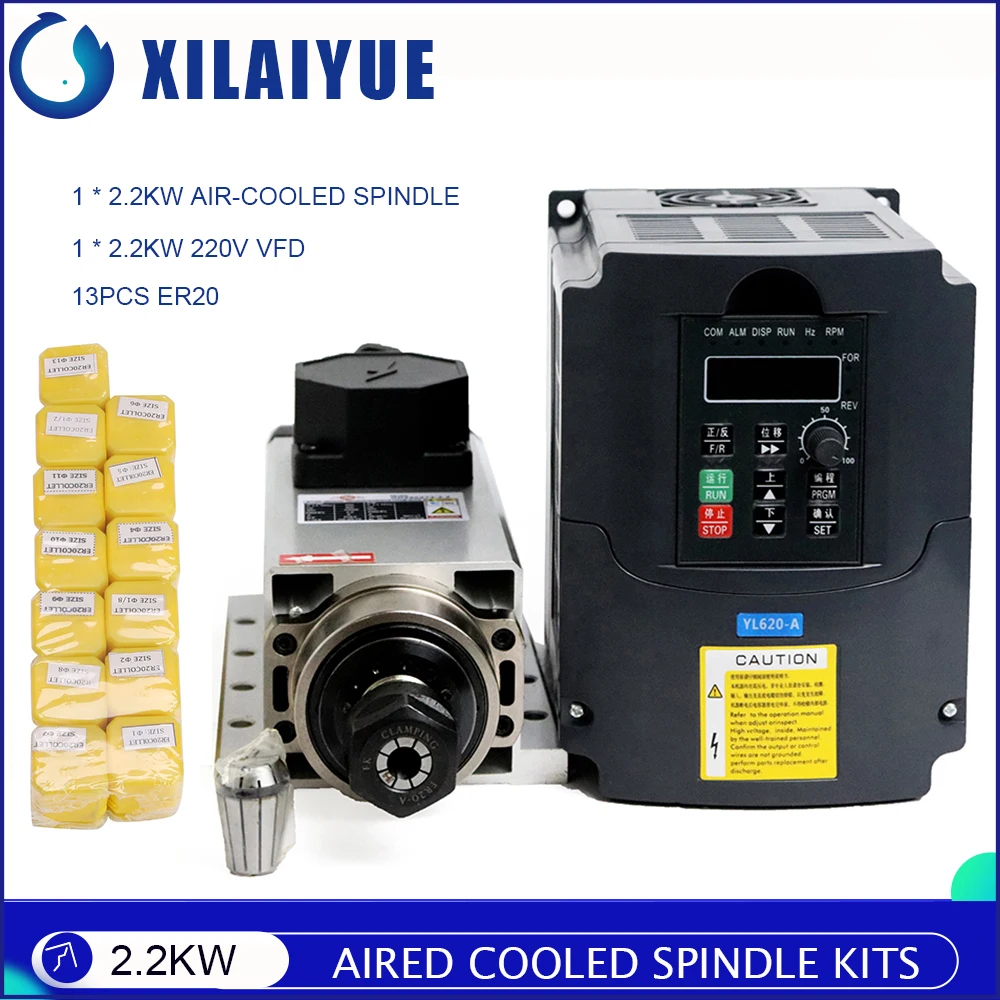

Посылка включает в себя:

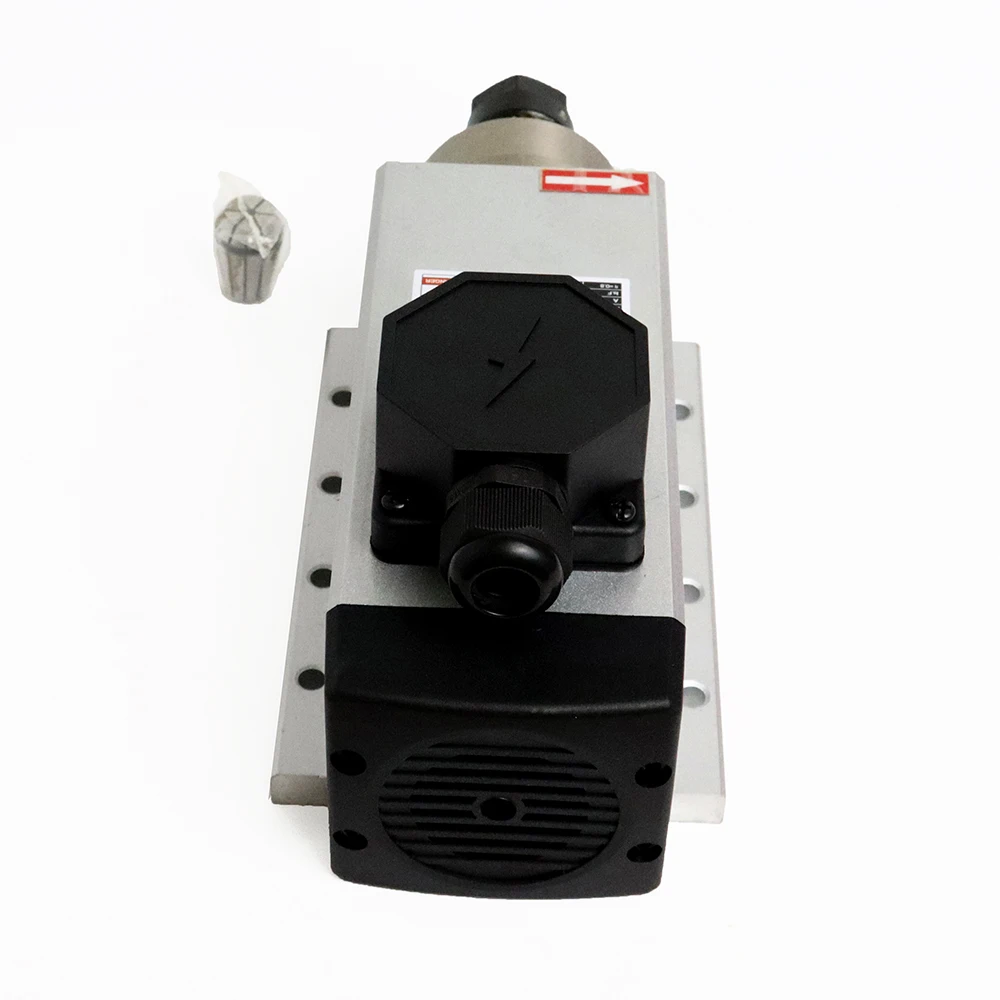

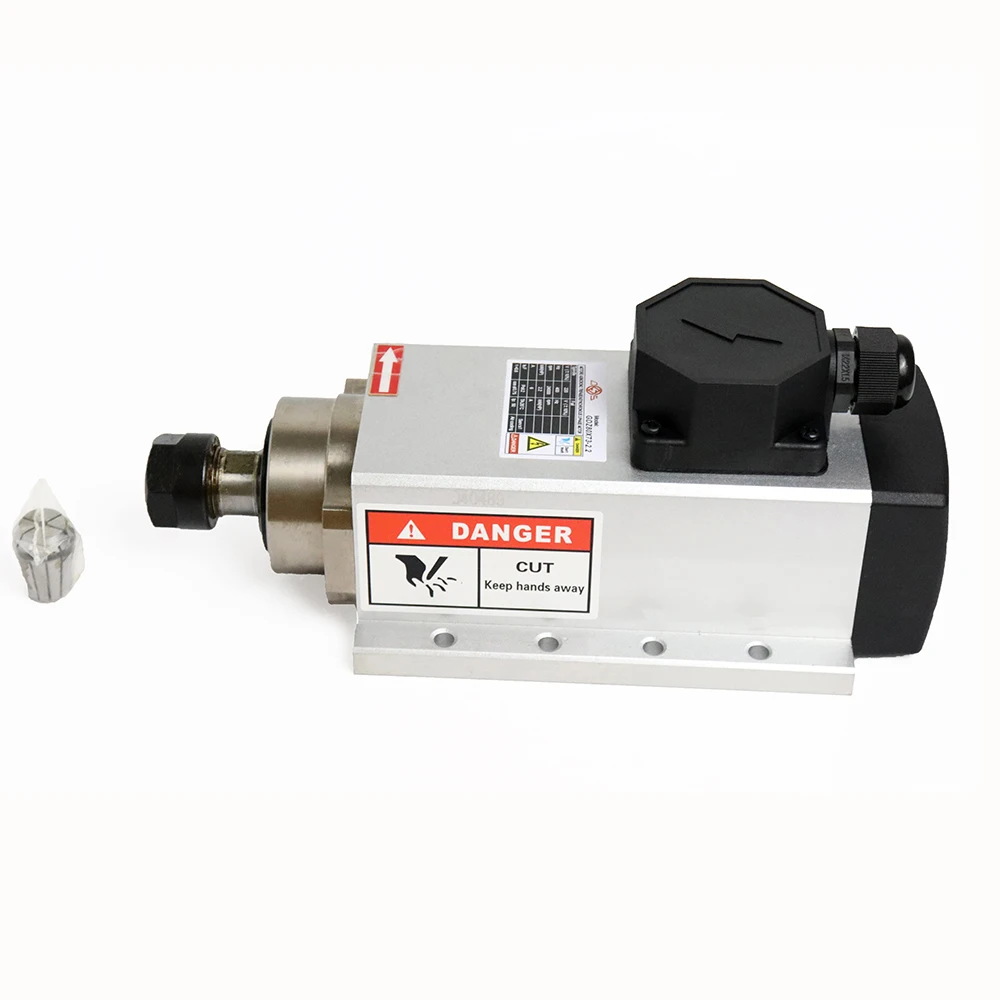

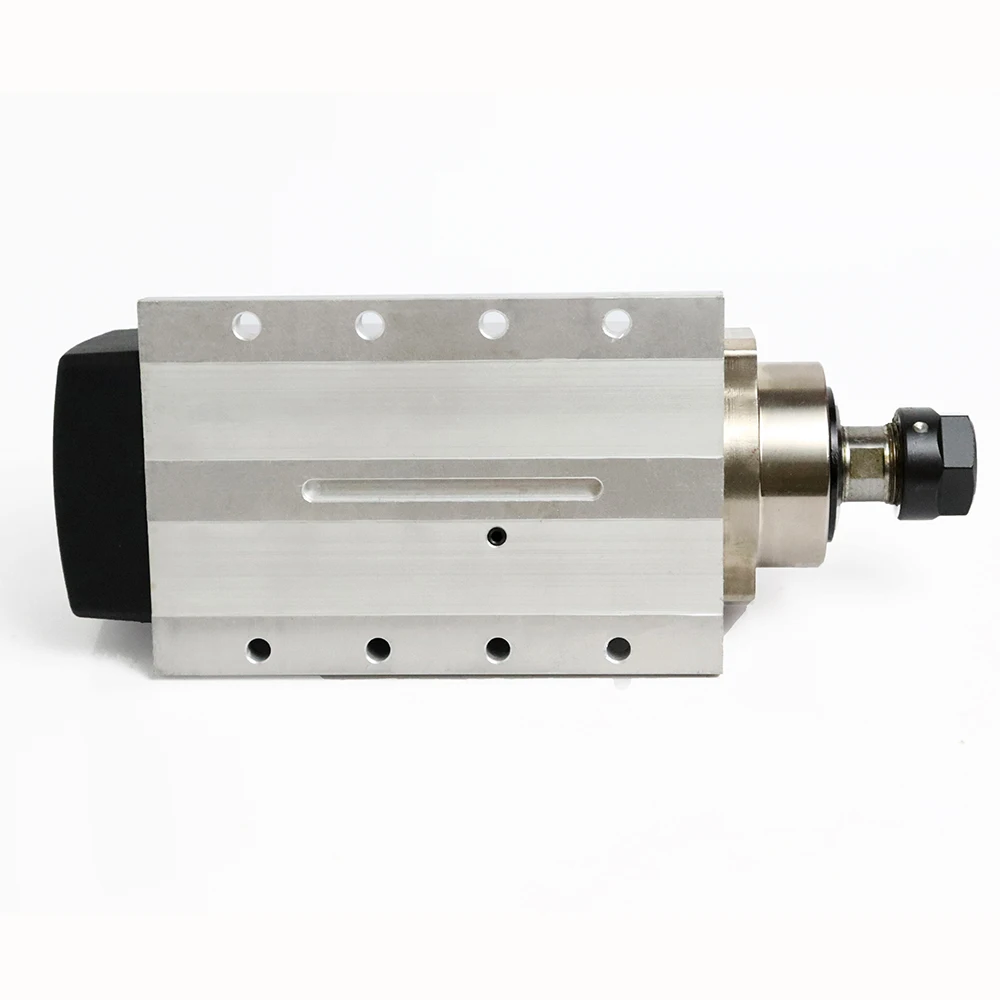

1 шт. 2 кВт квадратный шпиндель с воздушным охлаждением

1 комплект (13 шт.) ER20

1 шт. 2 кВт инвертор

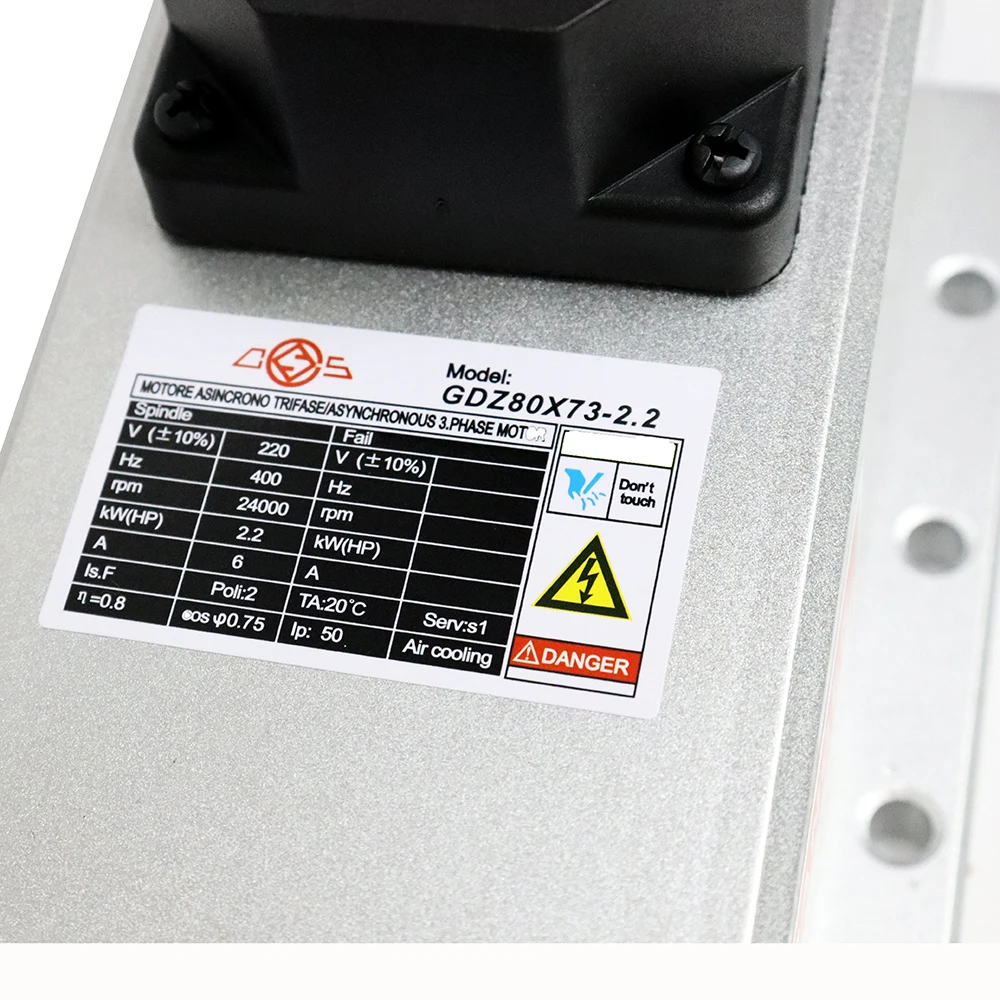

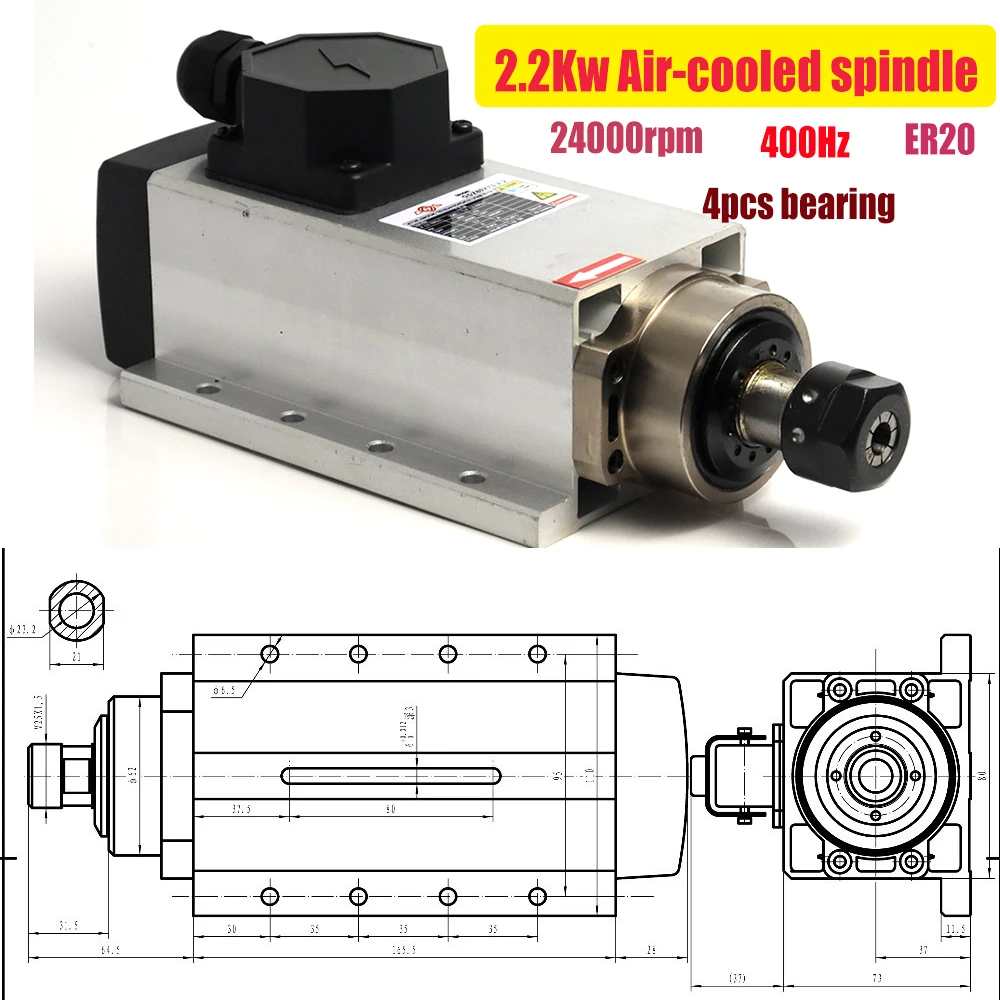

Параметры2 кВт шпиндель (ER20,220 В, 24000 об/мин, 4 подшипника, 400 Гц):

Материал: нержавеющая сталь

Тип: 2,2 кВт

Напряжение: 220 В переменного тока

Ток: 6А

Частота: 0-400 Гц

Скорость: 10-24000 об/мин

Охлаждение: с воздушным охлаждением

Runout off:≤ 0,01 мм

Точное Коническое отверстие: ≤ 0,005 мм

Смазка подшипника: Смазка

Размер цанги: ER20

Вес: около кг

Основное применение: дерево, алюминий, камень, металл, стекло, ПВХ промышленность

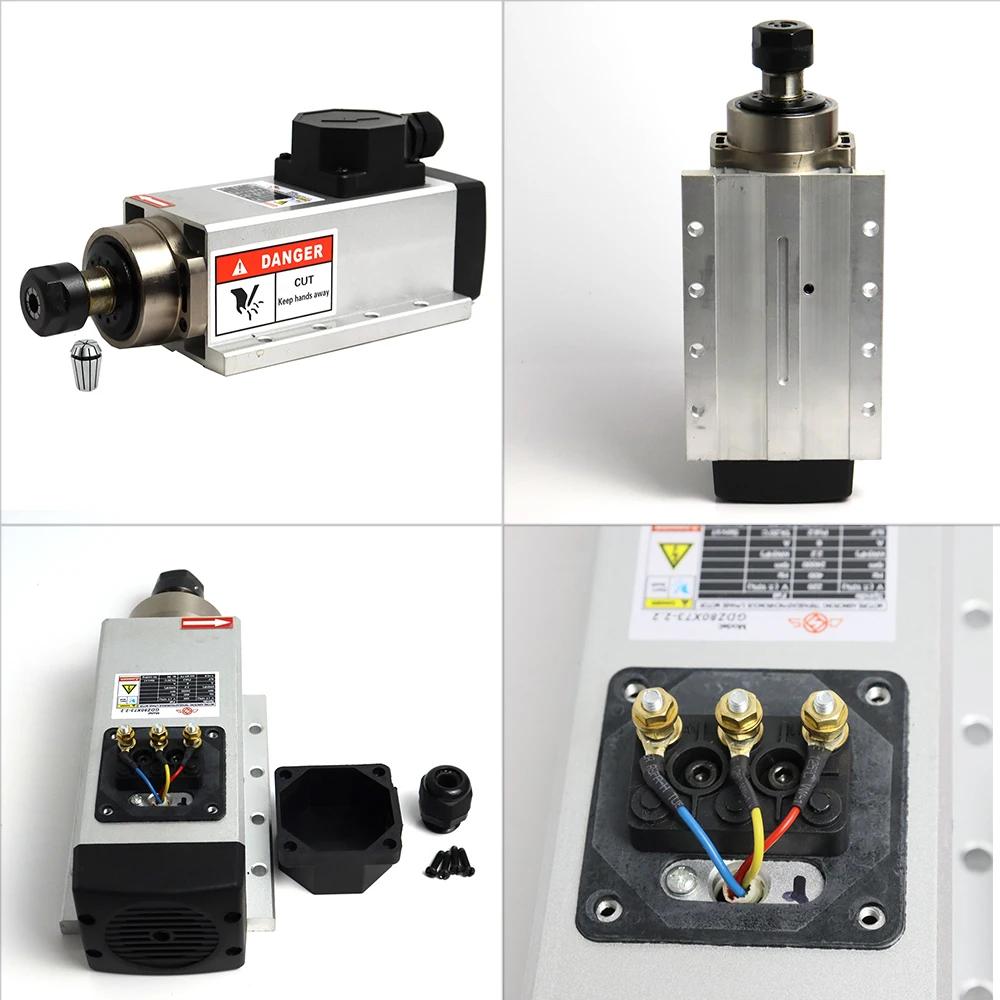

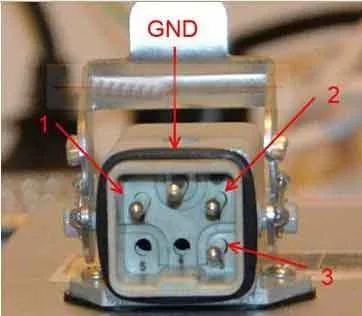

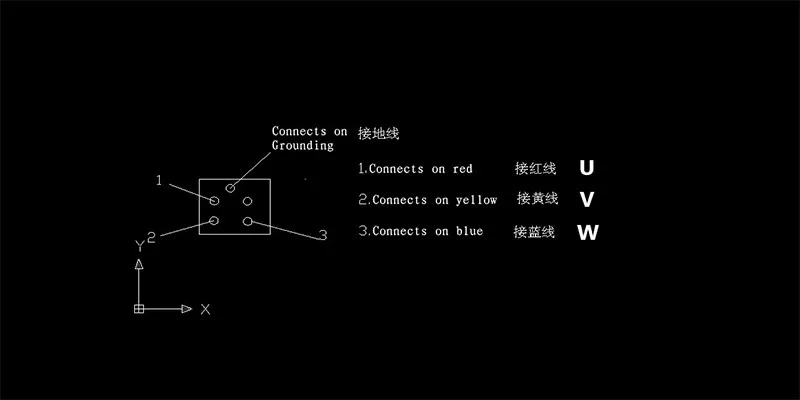

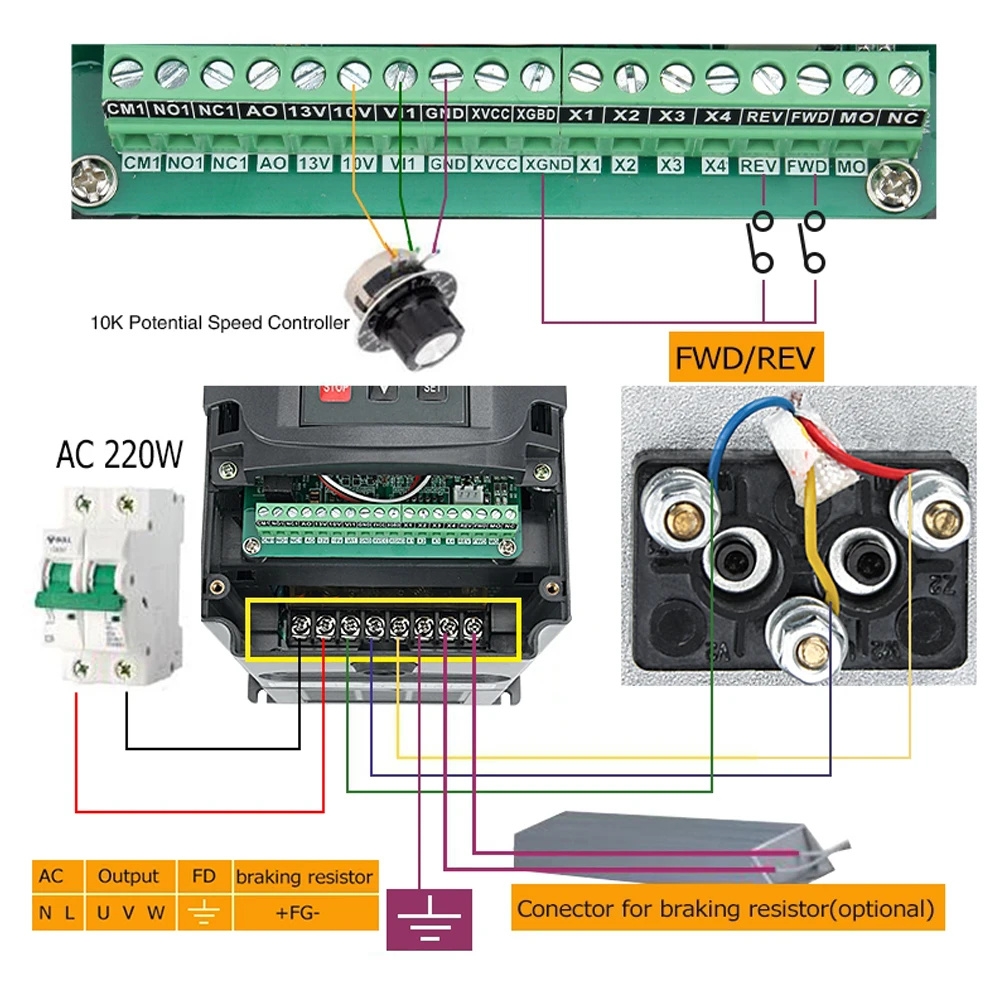

Проводка: Откройте распределительную коробку,

Шпиндель "U1" подключения инвертора U,

Шпиндель "V1" подключения инвертора V,

Шпиндель "W1" подключения инвертора W, нет заземления

Нужен разъем, инвертор R S T любой 2 контакта подключения 220VAC

Структурные особенности

1) высокоскоростной Электрический главный подшипник принимает керамический подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) до вождения, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующейСистемы для устранения.

2. Инструкции по использованию

1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.

2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не

Гибкий, вы должны устранить проблемы, а затем проверить направление

Вращение шпинделя от конца шпинделя, чтобы увидеть, должно ли совпадение

Повернуть против часовой стрелки электропроводка должна быть изменена, чтобы сделать его

Последовательный.

3) перед вождением Охлаждающая вода для шлифовки заготовок не может быть в

Передний конец крышки шпинделя, чтобы предотвратить отверстие передней крышки Подшипника

Впускной горящий двигатель и подшипник. Двигатель не должен попадать в воду,

После включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключается заготовка

Выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.

3. Техническое обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания номинальное напряжение,

Частота должна соответствовать технологии электрического шпинделя

Параметры, скорость вращения моторизованного шпинделя может изменить частоту

Для регулировки, также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Шпиндель

Поверхность должна быть покрыта антикоррозийным маслом. Защита конца вала

Устройство, помещается в сухом месте.

3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.

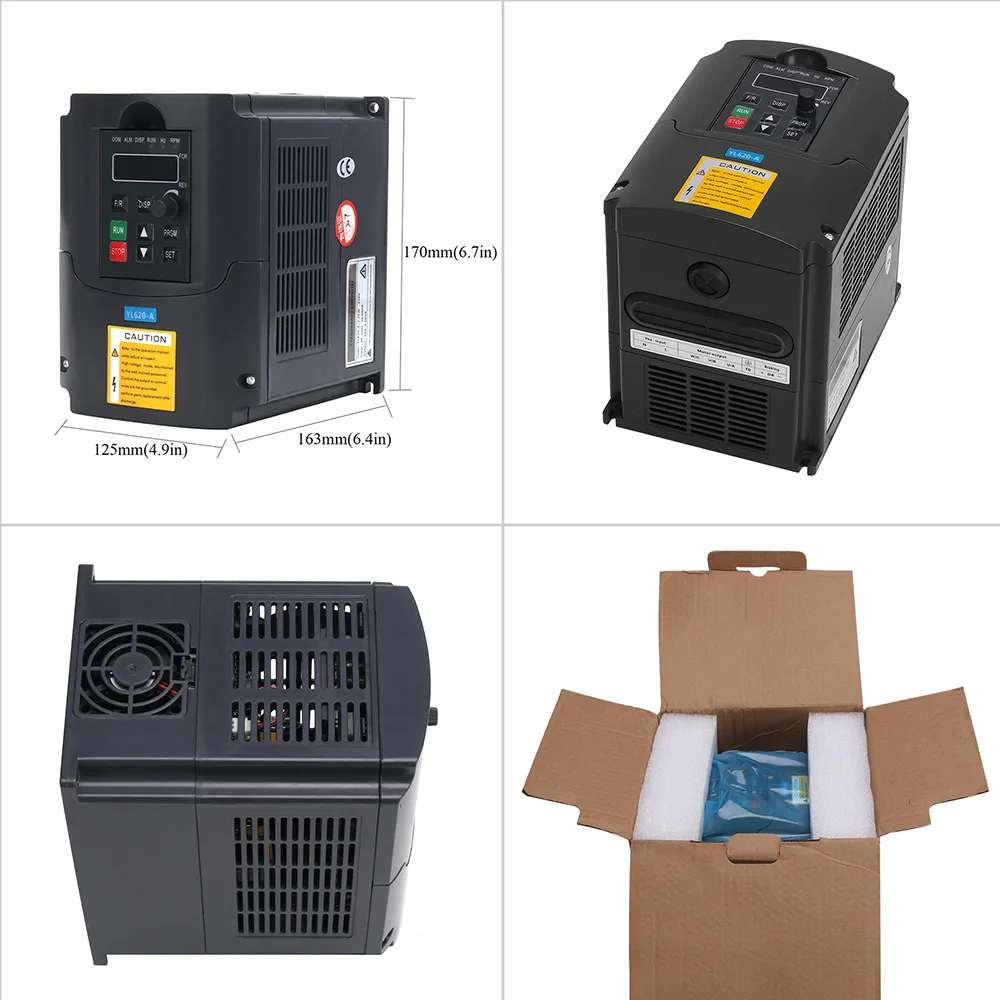

Параметр(Инвертор):

Входное напряжение: 220 В

Выходное напряжение: 220 В

Вход частота: 50/60 Гц

Выход частота: 0,5-400 Гц

Номинальный ток "11A

Входная Фаза: 1 фаза/3 фазы

Выходная Фаза: 3 фазы

Подходит для всех видов техники, таких как намоточные машины, смесители, экструдеры, продольные машины, намотки, компрессоры, вентиляторы, насосы, шлифовальные машины, конвейеры, лифты, центрифуги и другие машины контроля скорости.

Особенности:

1) PID контроль: Усовершенствованный Алгоритм расчета PID замкнутый цикл, быстрая реакция и сильная адаптивность;

2) простая функция PLC может реализовывать 16 скорость и функцию управления инвертором;

3) RS485 порт связи, с использованием международного стандарта MODBUS Главного управления цепи, сильная способность анти-помех;

4) оповещение о низком Выходной крутящий момент 0,5 Гц-150%, низкая скорость ограниченными возможностями устройства;

5) Несущая регулируемая 16 кГц, полностью Бесшумная рабочая среда;

6) Рабочая зона широкого напряжения, нормальная работа 304-456 в;

7) Автоматическая технология регулирования напряжения (AVR) для обеспечения мощности нагрузки инвертора;

8) Синхронные и несинхронные методы управления,

9) динамическое достижение быстрого запуска без изменения тормоза;

10) имеет идеальную защиту от ошибок и защиту от короткого замыкания;

11) мертвые зоны компенсации и автоматический крутящий момент скольжения функцией компенсации, может достигать 180% высокий крутящий момент на низких частотах 0,25 Гц;

12) Уникальный дизайн EMC, чтобы минимизировать загрязнение инвертора к источнику питания;

13) Общий армированный слой адаптируется к различным суровым условиям

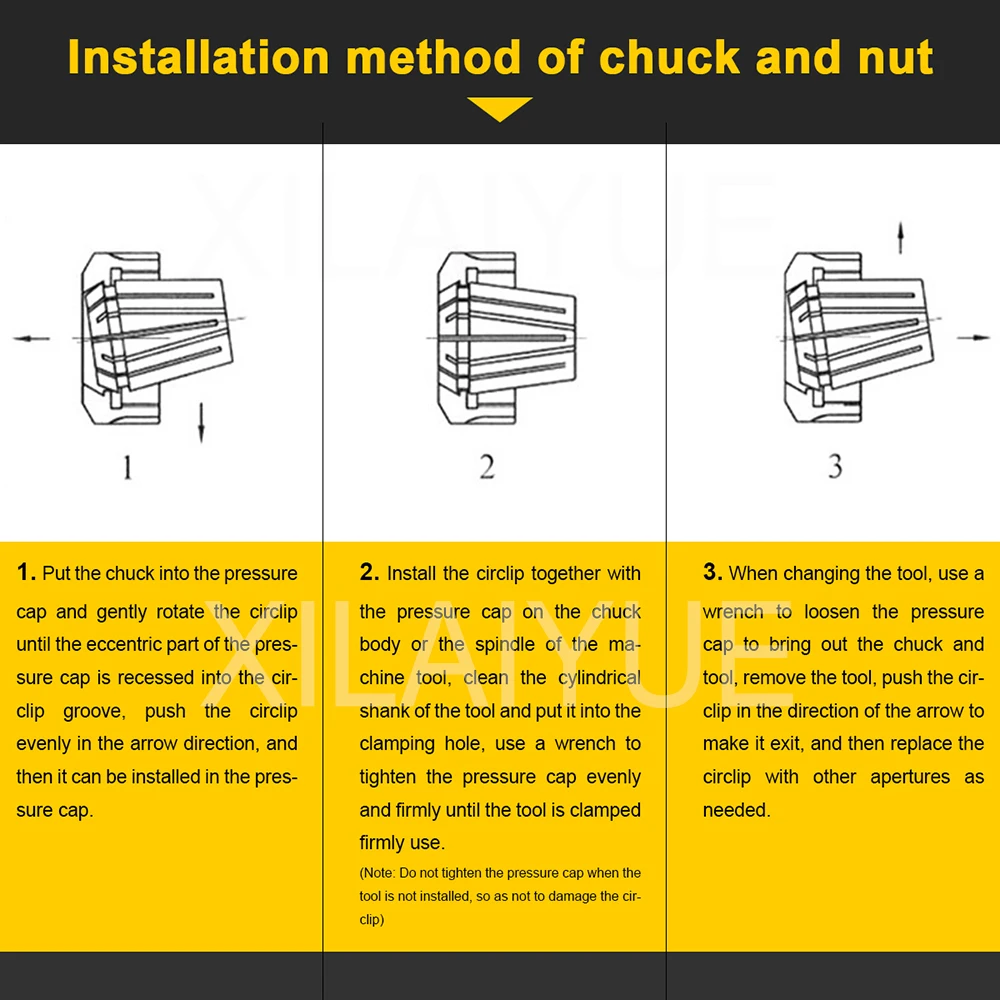

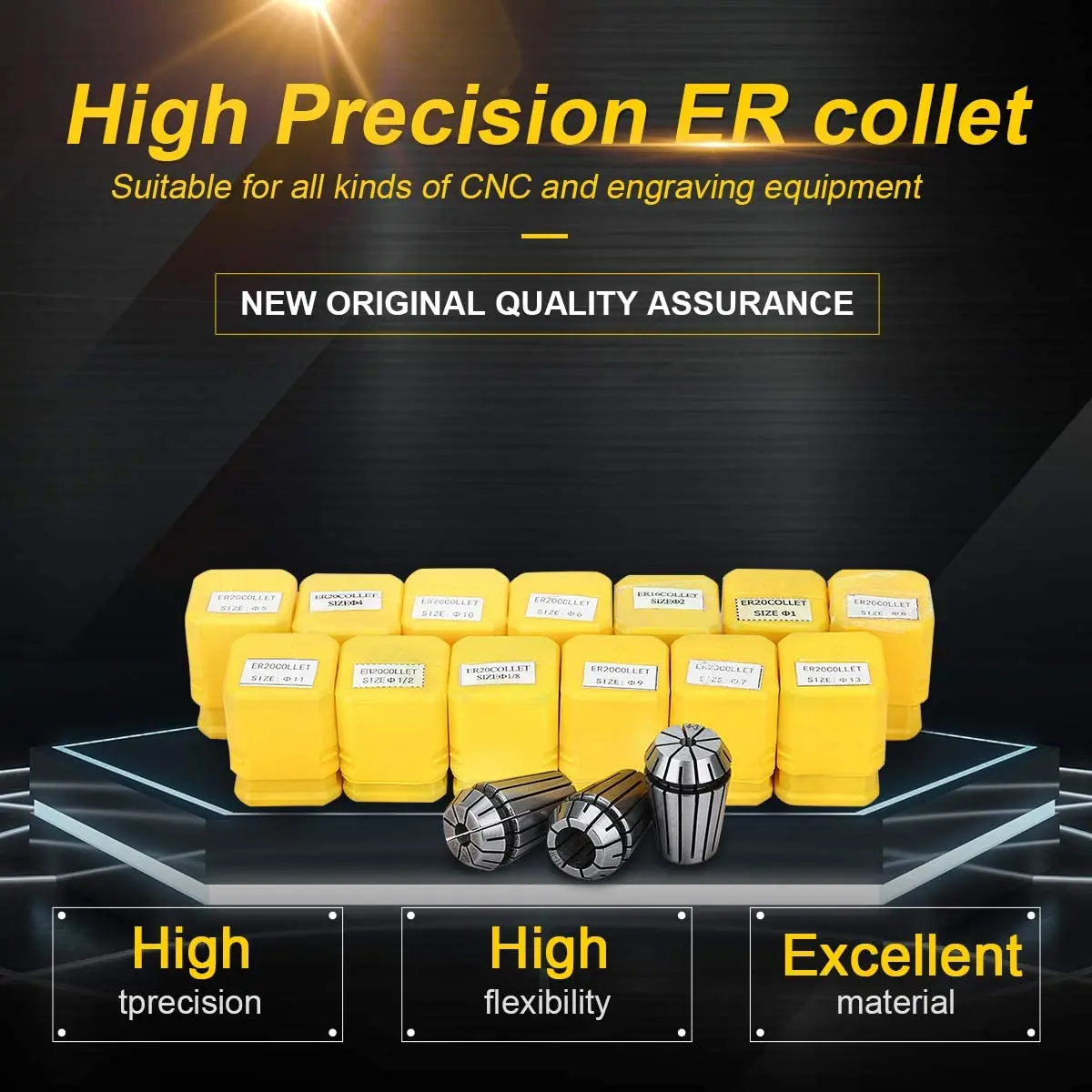

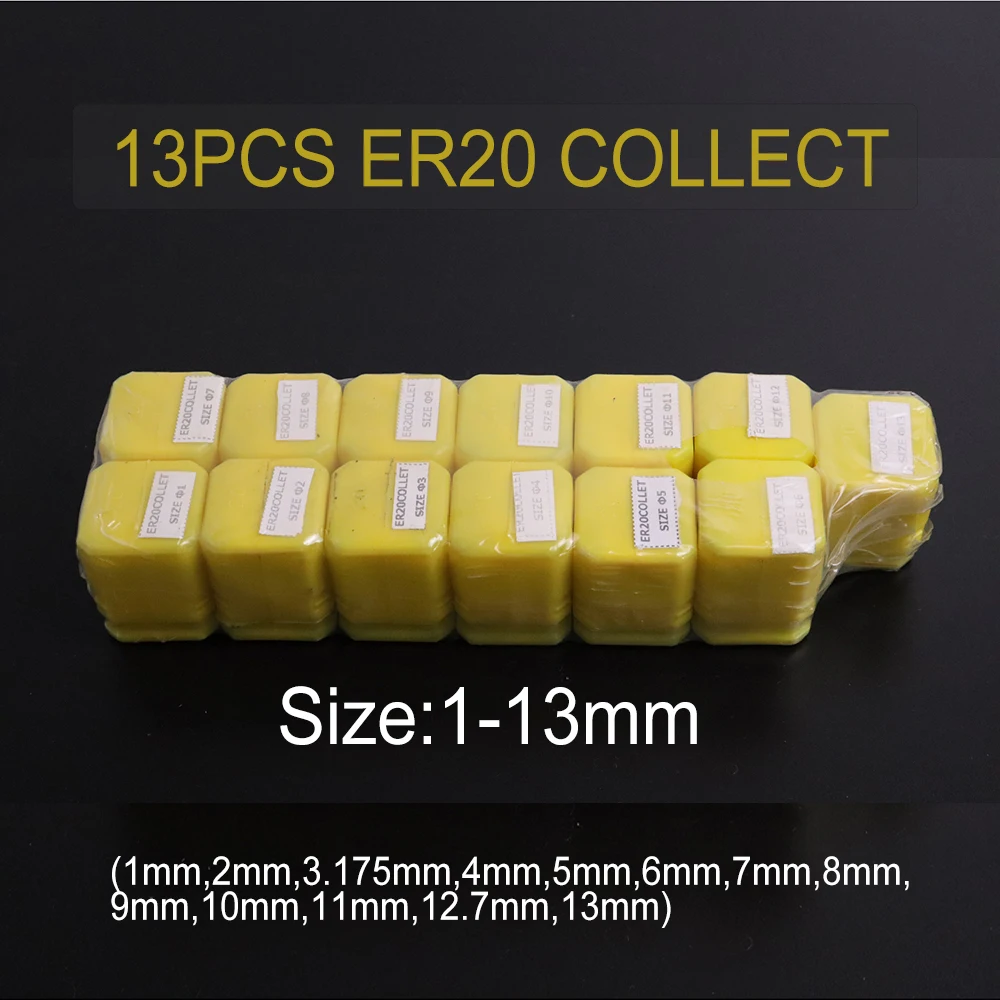

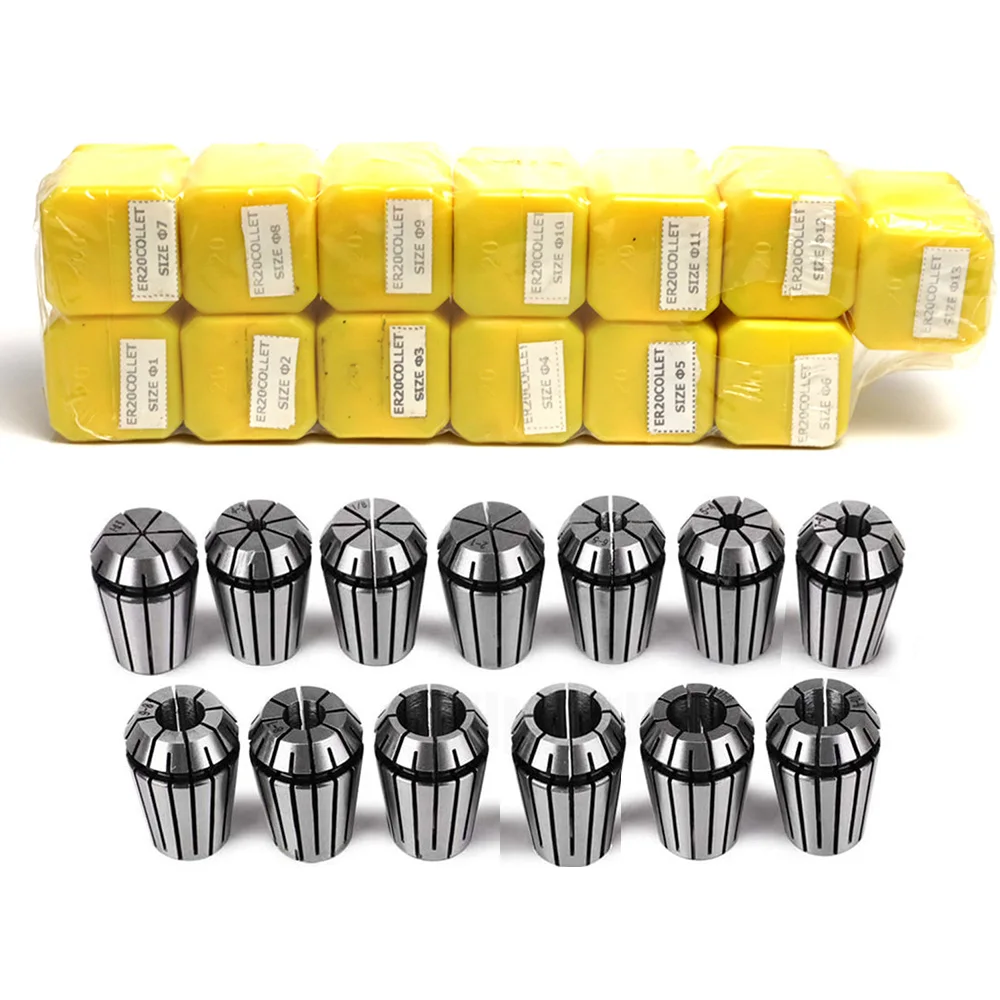

Тип: ER20 Цанга

Размер: 1-13 мм (1 мм, 2 мм, 3,175 мм, 4 мм, 5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12,7 мм, 13 мм)

Точность: менее 0,005 мм

Материал: 65Mn

Закаленная и точная земля

Изготовлен из высококачественной специально разработанной пружинной стали.

Закаленная и точная поверхность.

Встроенный в самостоятельный дизайн и инструменты никогда не застревают в держателе.

Изготовлен из высококачественной специально разработанной пружинной стали.

Закаленная и точная поверхность.

Встроенный в самостоятельный дизайн и инструменты никогда не застревают в держателе.

100% Новый бренд
