Последнее обновление: 18.04.2022

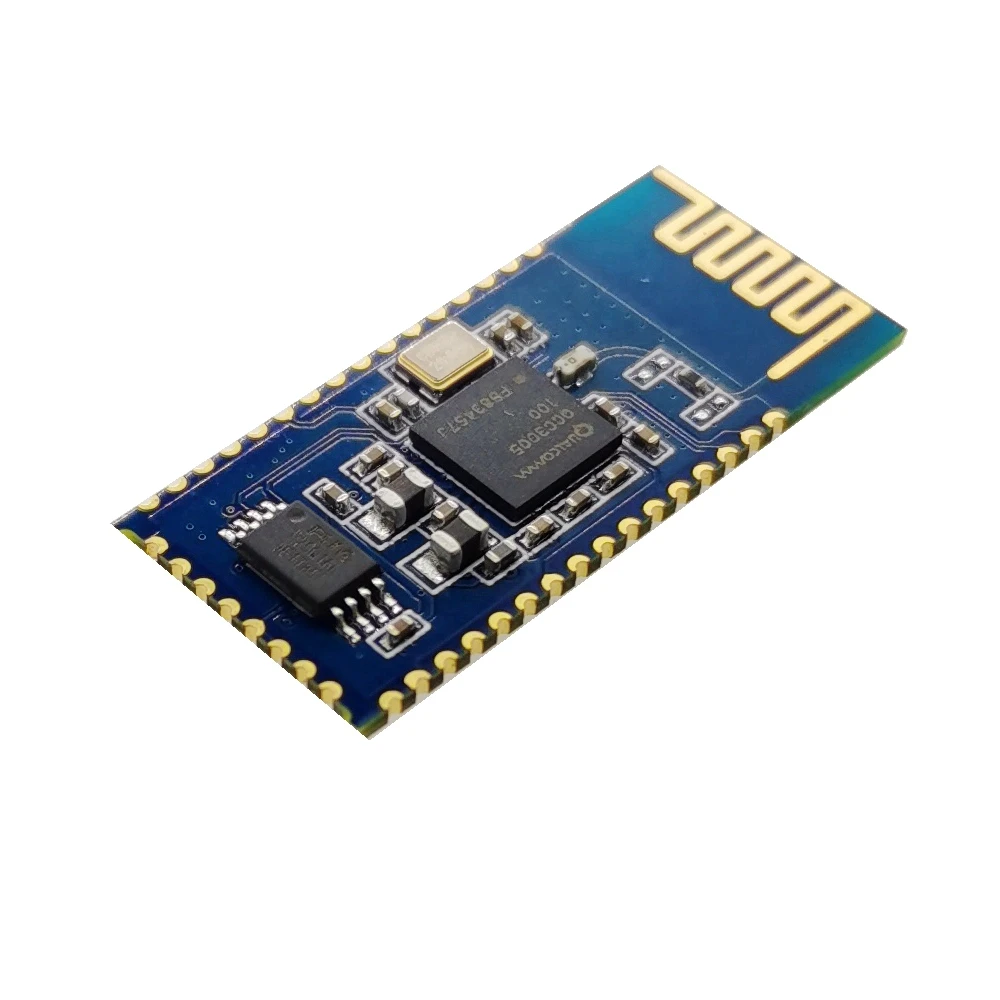

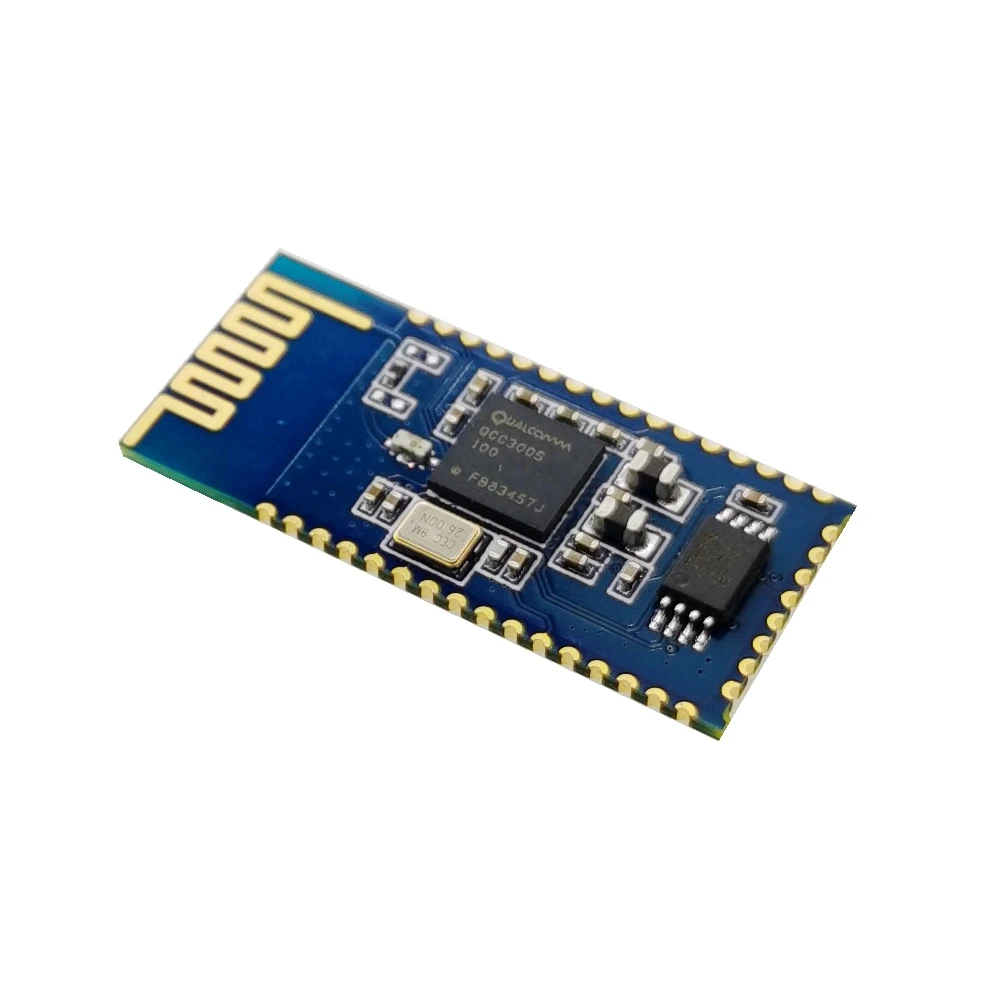

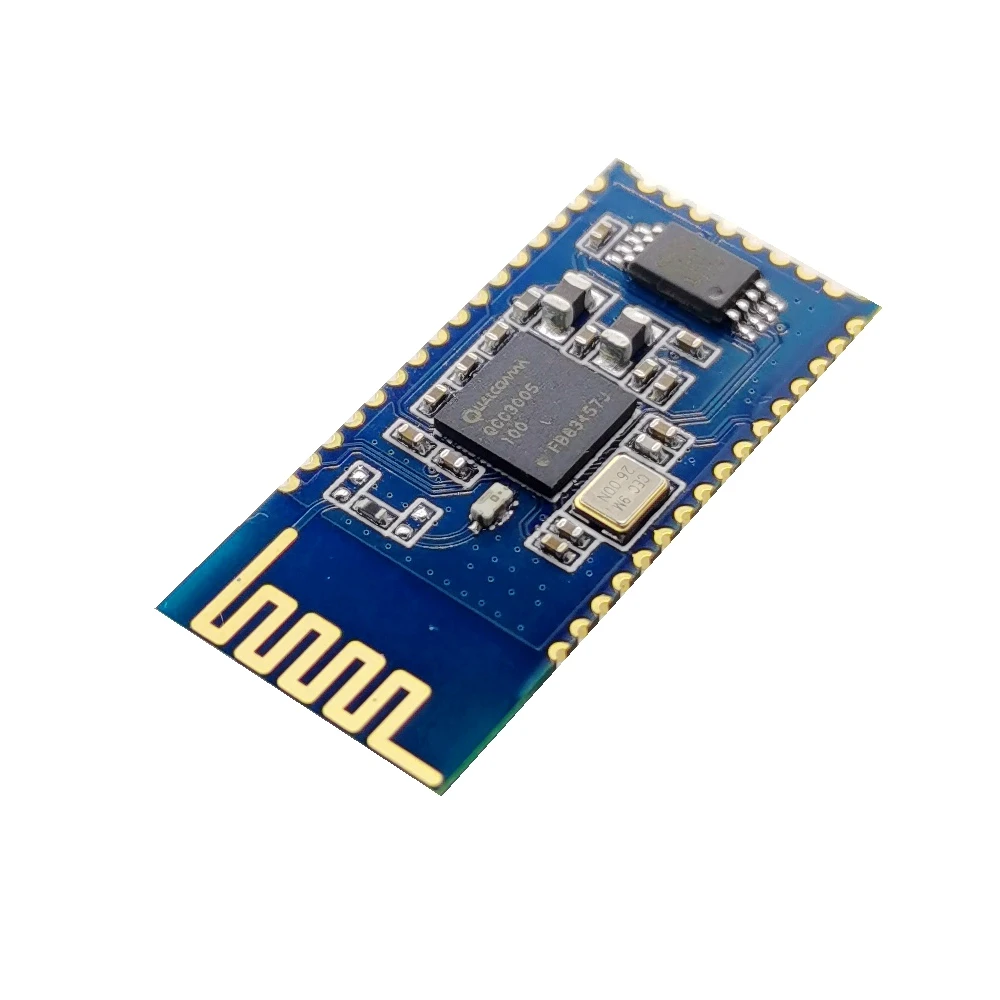

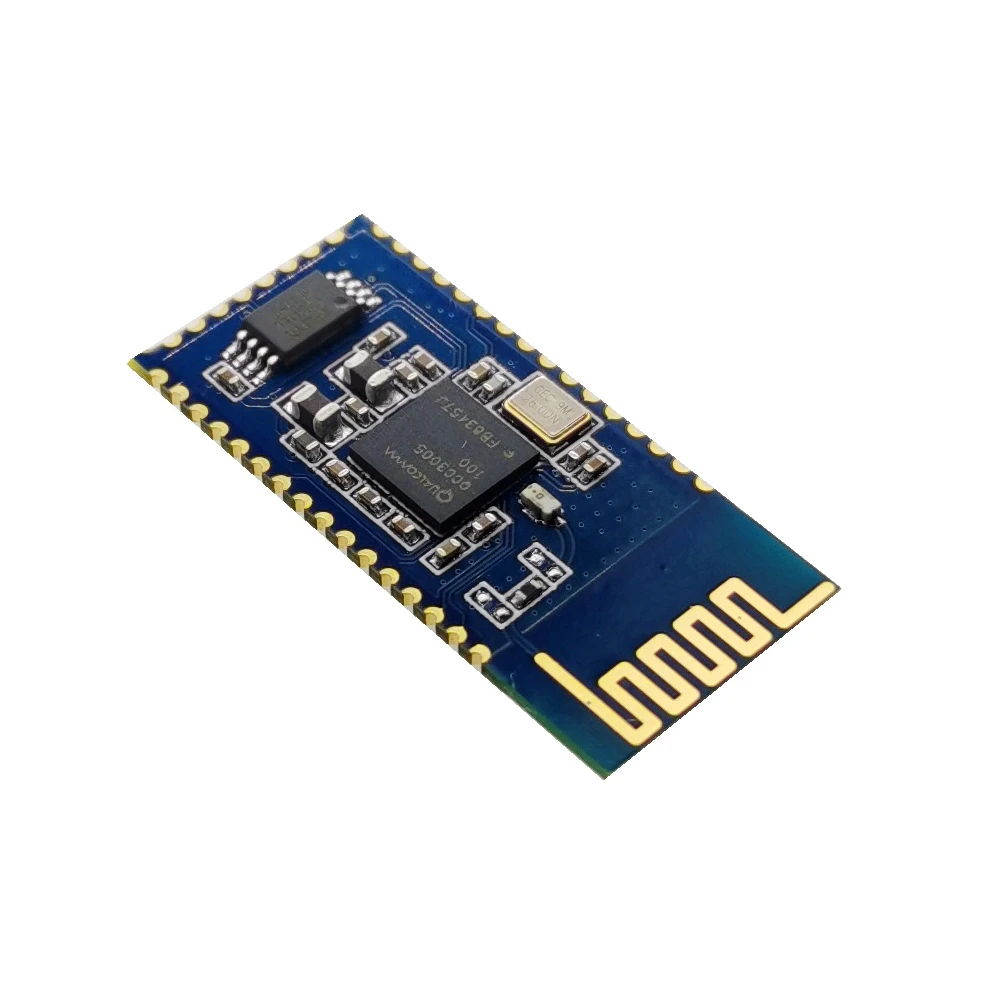

BTM305Bluetooth аудио модуль, useqcc3005chip,supportA2DP,AVRCP,HFP,AAC,I2S,APTX,APTX-LLetc.,use4M SPI чип флэш-памяти.
Andqcc3008параметры последовательны (TWSExcept для функций)
Вопросы, требующие внимания:
1. Модуль имеет плотные штифты, нужен лучший сварочный аппарат. Модуль предварительной проверки доставки, без возврата после тонирования!
2. Аудио дифференциальный выход, необходимо увеличить операционный усилитель или ушной усилитель цепи на один конечный выход (левый голосовой тракт, правый, аудио общий терминал).
3. Предоставляется только информация о применении модуля, то есть спецификация модуля Bluetooth и справочная схема модуля Bluetooth.

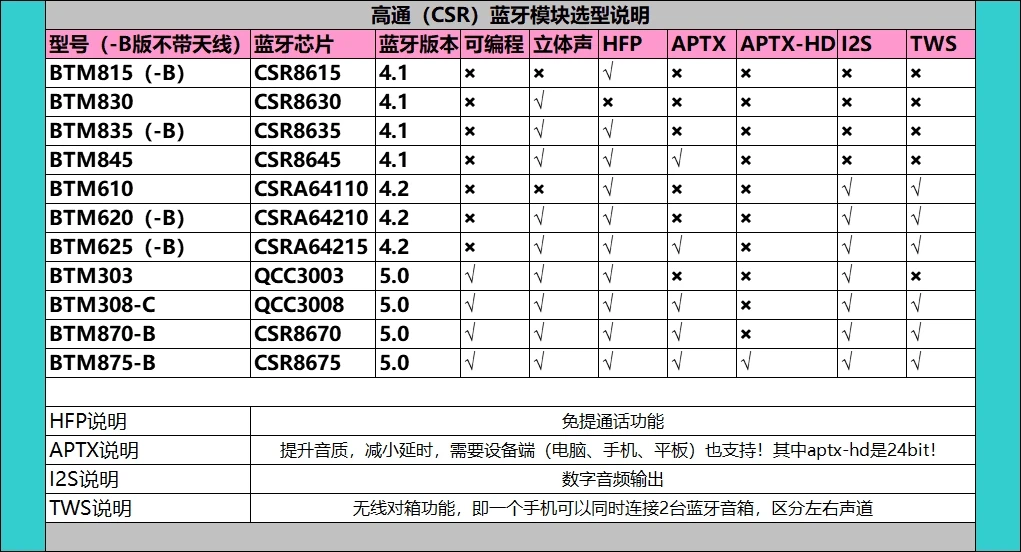

Схема выбора показывает сравнение параметров чипа, на самом деле, описание программы является основной частью Функция HFPThe по умолчанию не включена, требуется индивидуальная разработка
Будьте внимательны: модуль Bluetooth имеет плотные контакты, для нормальной работы требуется соответствующая периферийная цепь, поэтому нам нужна определенная контурная основа и сварочная технология!
Обратитесь к схеме и спецификации на официальном сайте: Http://www.tianjiarun.com/search.php?q=3005 (скопируйте ссылку на новое окно)Программное обеспечение:
Название Bluetooth: qcc3005!
Ключ Описание выглядит следующим образом:MFB: высокоуровневая мощность, низкий уровень выключения (Когда модуль включен, требуется PIN30Low уровень, включение питания и питание, требуется задержка цепи, он не может быть вытащен непосредственно, загрузка автоматически в режим сопряжения) PIO6: Управление усилителем мощности включает пин-код (с аудиовыход, выход высокого уровня 1.8В) PIO8: короткое нажатие для воспроизведения/приостанавливания/ Длительное нажатие 3 секунды принудительное сопряжение, длинная четкая запись 6 секундPIO1: нажмите на предыдущую песню, нажмите и удерживайте громкость downPIO0: короткое нажатие, удерживайте громкость вверх
