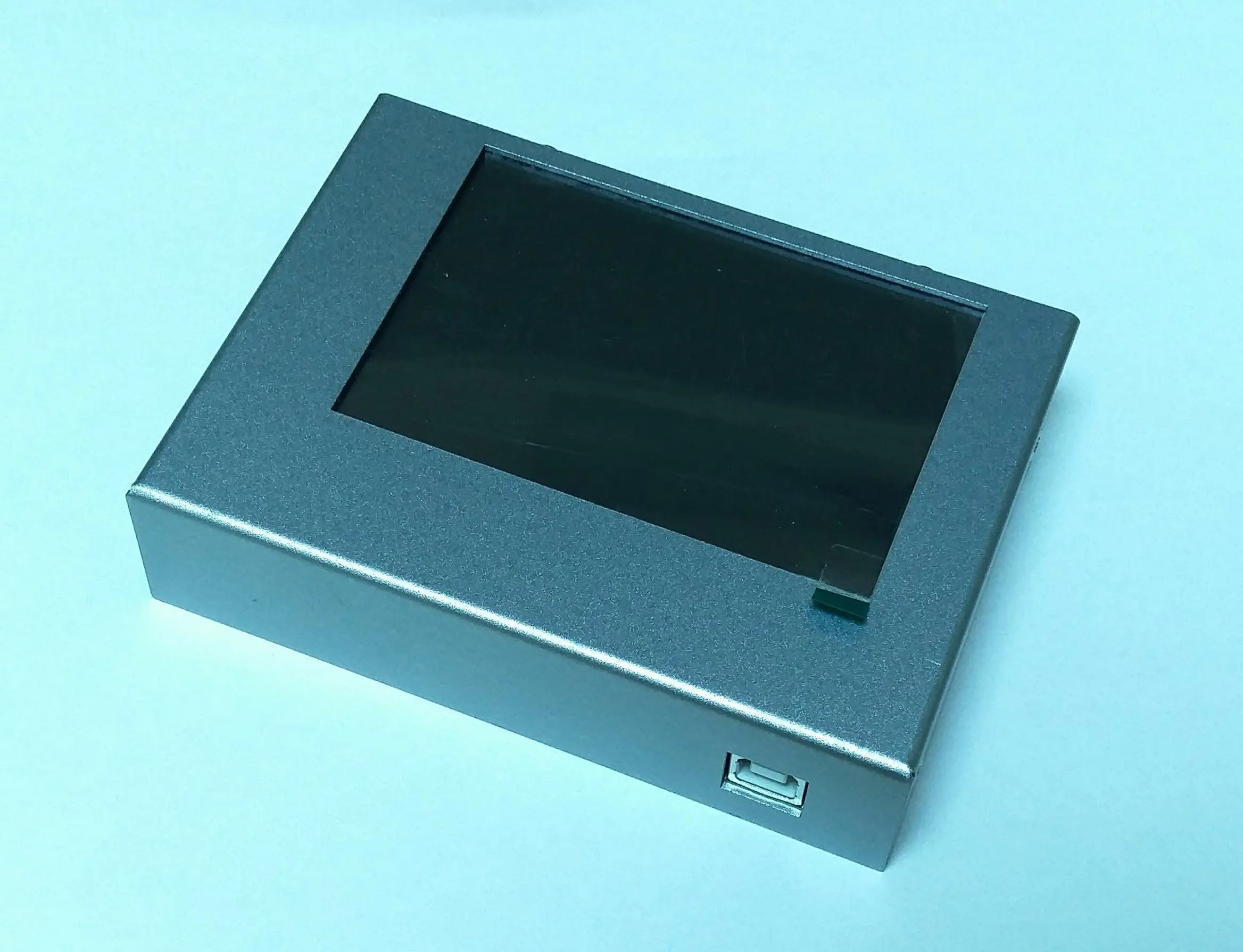

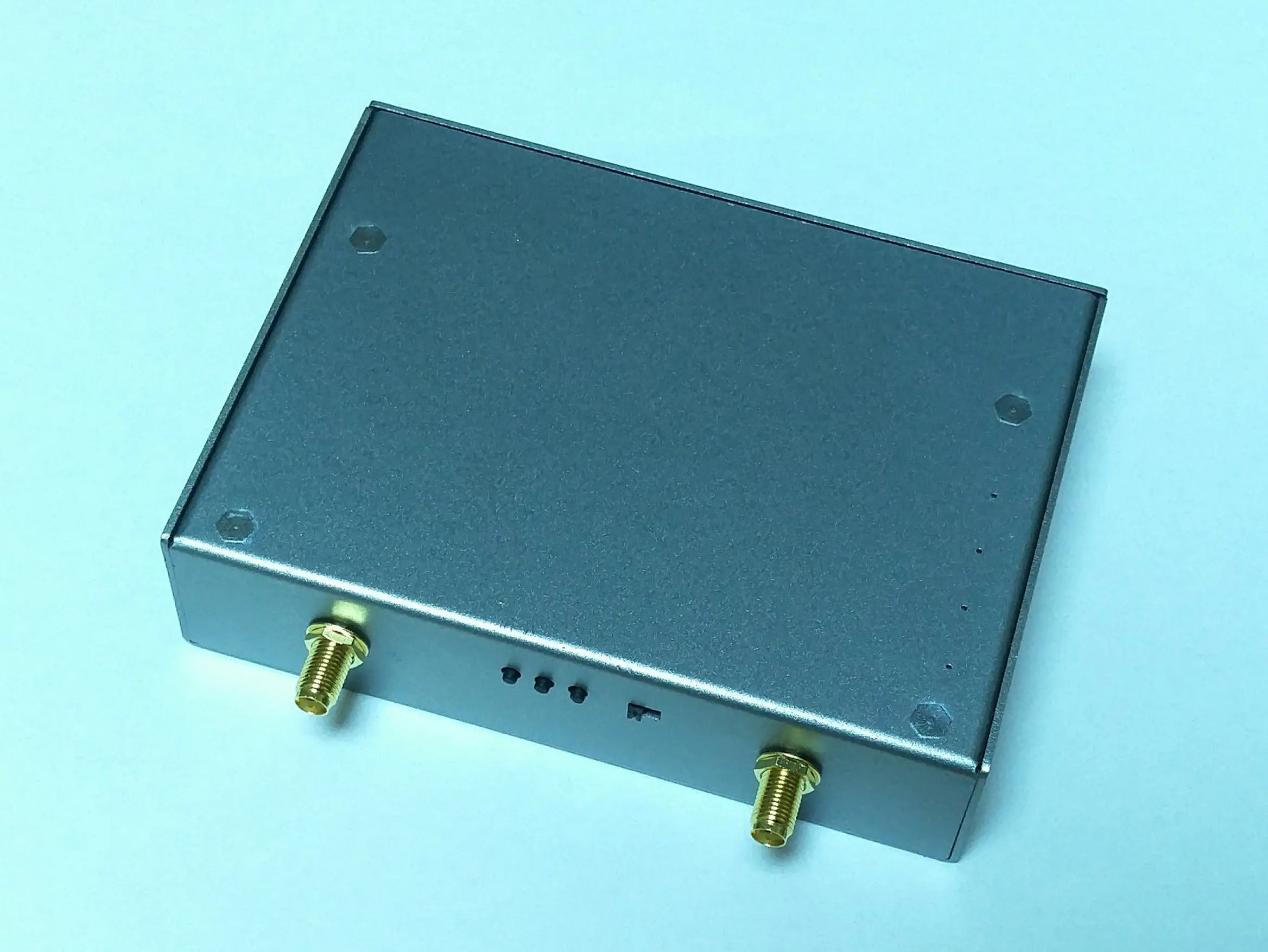

Векторный анализатор сети NanoVNA V2 Plus4, 4 дюйма, 50-4 ГГц, с аккумулятором 3200 мАч

NanoVNA V2 Plus4

4 ГГц второе поколение NanoVNA векторный сетевой анализатор, наш собственный дизайн. V2 Plus4-это новейшая аппаратная версия с 4-дюймовым дисплеем, алюминиевый чехол, более высокий динамический диапазон и в 4 раза больше скорости развертки оригинального V2.

Особенности:

До90 дБДинамический диапазон @ 1 ГГц, до80 дБДинамический диапазон @ 3 ГГц (см. Технические характеристики ниже)

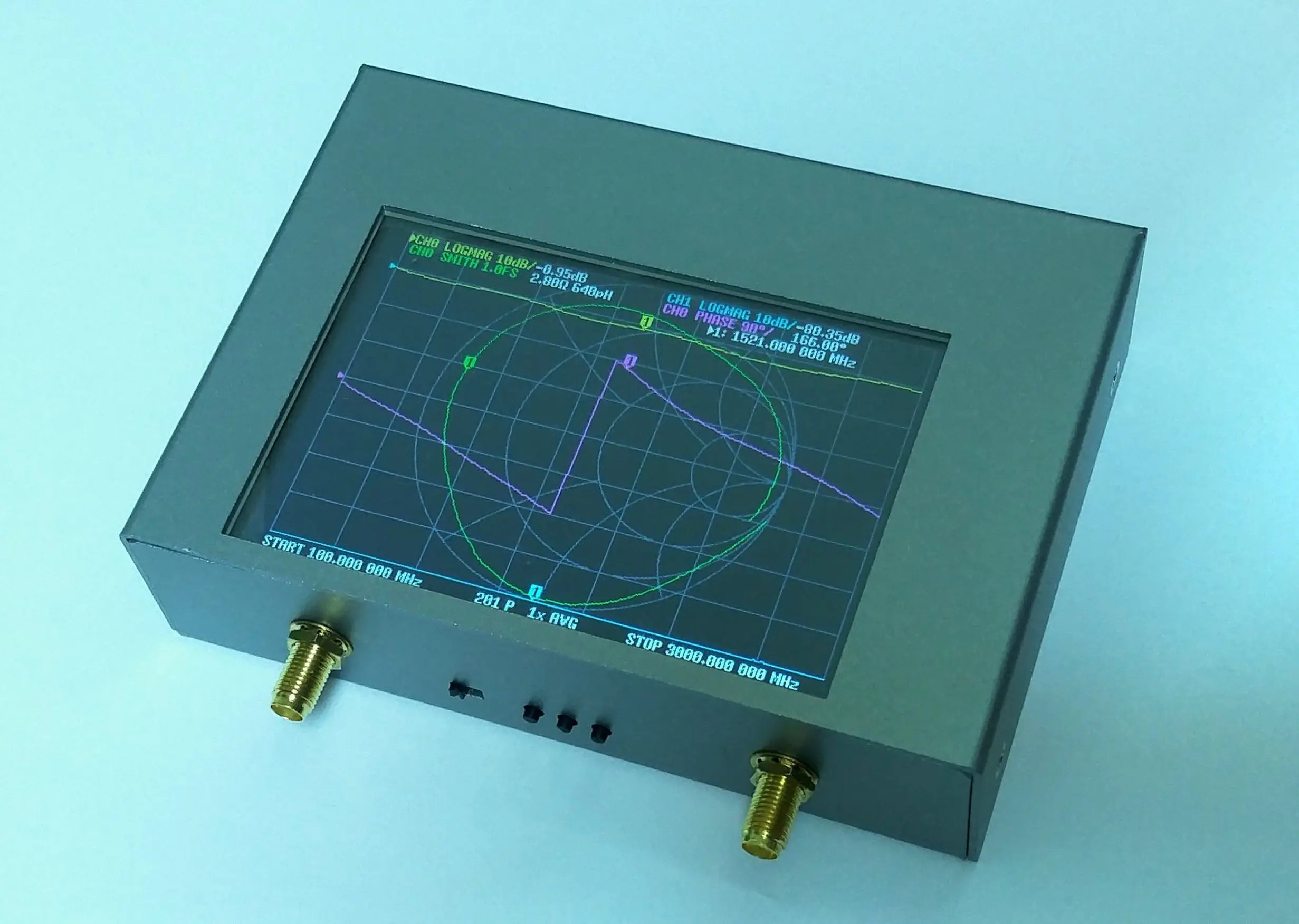

4-дюймовый дисплей

4x более быстрая скорость развертки (400 точек/с)

Максимальная частота измерения 4 ГГц

Если выбрана DHL доставка, включает аккумулятор 18650 3200 мАч

Принимает Стандартный литий-ионный аккумулятор 18650 с плоским верхом, включает в себя бортовую защиту и зарядку

Примечание: Все версии NanoVNA V2 быстро включаются и выключаются, не могут измерять кристаллы и не могут использоваться в качестве генератора сигналов.

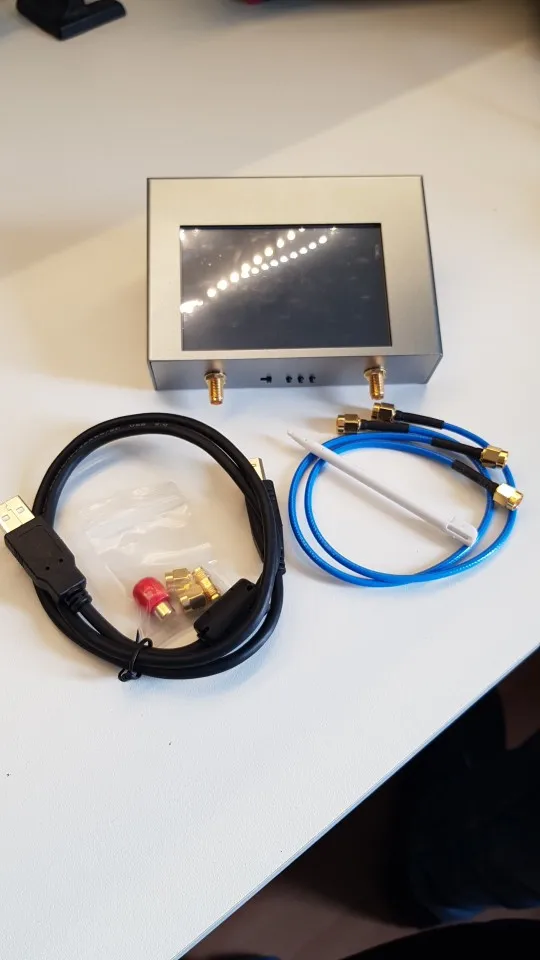

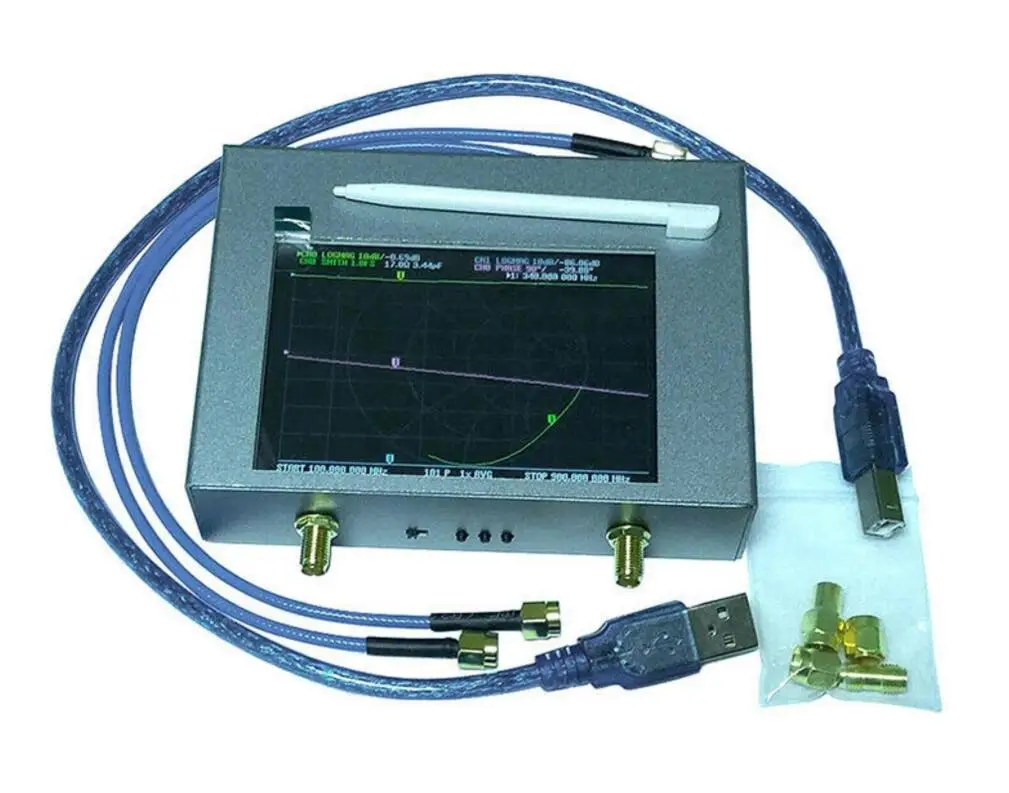

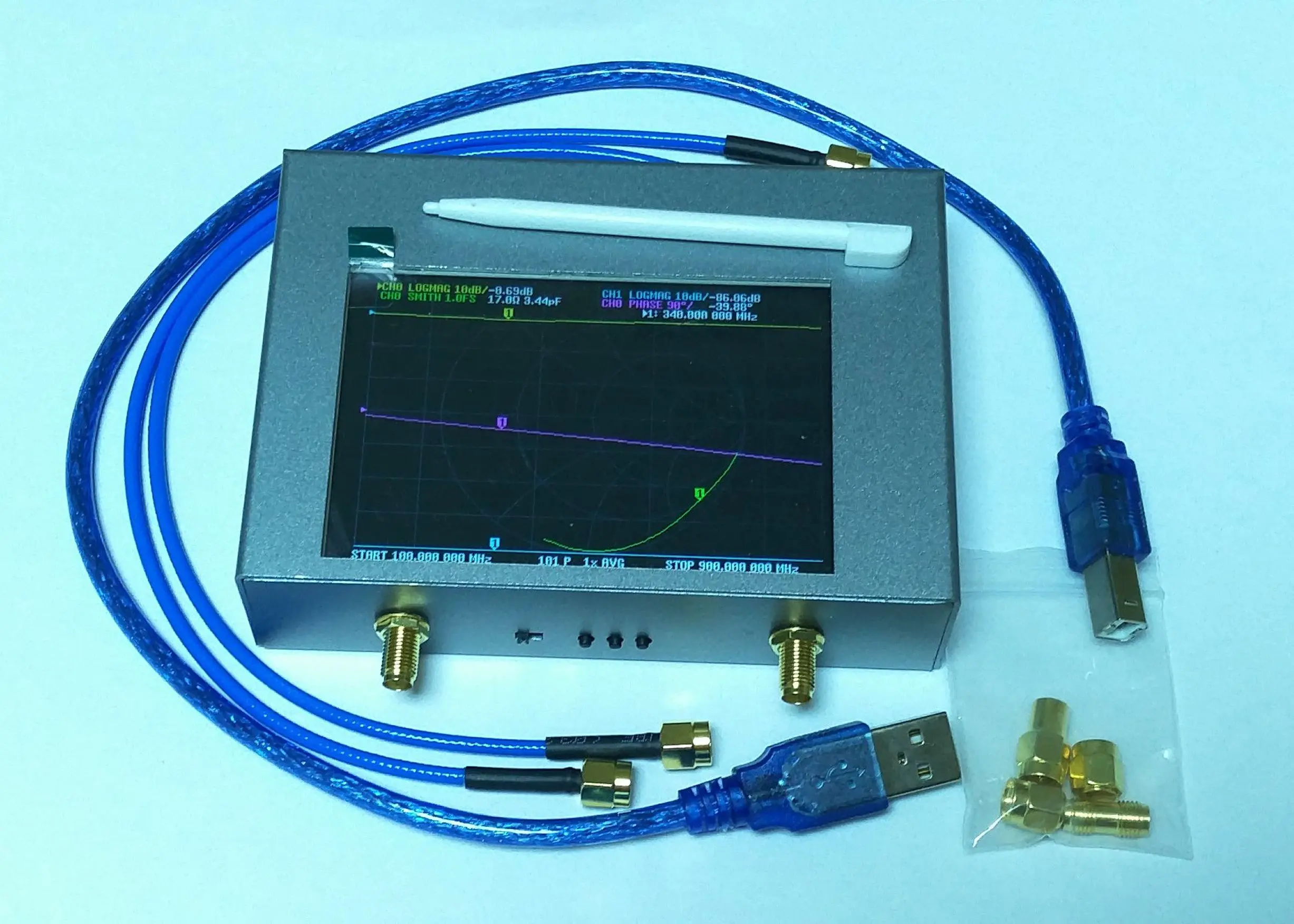

Посылка включает в себя:

VNA (с алюминиевым корпусом; Полностью Собранный)

2x30 см SS405 фазовый стабильный кабель (если выбран)

Набор калибровки SOLT SMA male (если выбран)

Usb-кабель

Стилус для сенсорного экрана

ДокументыРуководство пользователя:

Https://nanorfe.com/nanovna-v2-user-manual.html

Программное обеспечениеVNA-QT загрузка программного обеспечения:

Https://github.com/nanovna/NanoVNA-QT/releases

Версии прошивки:

Https://nanorfe.com/nanovna-versions.html

ПоддержкаПоддержка клиентов: нажмите «связаться с продавцом» справа =>NanoVNA V2 поддержка:

Https://groups.io/g/NanoVNAV2

Раздор:

Https://discord.gg/DUH5Xk5

Характеристики:

Частотный диапазон:50 кГц-4 ГГц

Динамический диапазон системы:90 дБ(S21, до 1 ГГц, калиброванный, 20x среднее значение)

Динамический диапазон системы:80 дБ(S21, до 3 ГГц, калиброванный, 5x усреднение)

Динамический диапазон системы:70 дБ(S21, до 3 ГГц, калиброванный, без усреднения)

S11 Уровень шума (калиброванный):-50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)

Скорость развертки:400 точек/с

Дисплей:4 '', 480x320

Интерфейс USB:USB Type-B

Мощность:USB

Аккумулятор: 3000 мАч 18650 литиевая батарея (в комплекте, если выбрана DHL доставка)

Максимальные точки развертки (на устройстве):201

Максимальное количество точек подметания (USB):1024

Порты и разъёмы 2 обратные потери (1,5 ГГц):20 дБ typ

Порт 2 обратная потеря (3 ГГц):15 дБ мин, 17 дБ typ

VNA-QT Поддерживаемые по платформы:Linux, Windows (7 +), Mac OS

Инструкции по использованию см. В руководстве пользователя (ссылка выше).

Батарея

Принимает Стандартный литий-ионный аккумулятор 18650. В комплект входит usb-зарядка.

Также поддерживается работа без аккумулятора.

Вы можете вставить стандартную 18650 с плоским верхом 3,6 V литий-ионный аккумулятор как следующее:

NanoVNA V2 Plus4 включает в себя встроенную защиту аккумулятора и зарядную схему и может заряжать аккумулятор от USB. См.ЗдесьКак вставить аккумулятор.

После вставки аккумулятора, вам нужно подключить питание USB как минимум один раз, чтобы активировать IC управления батареей.
