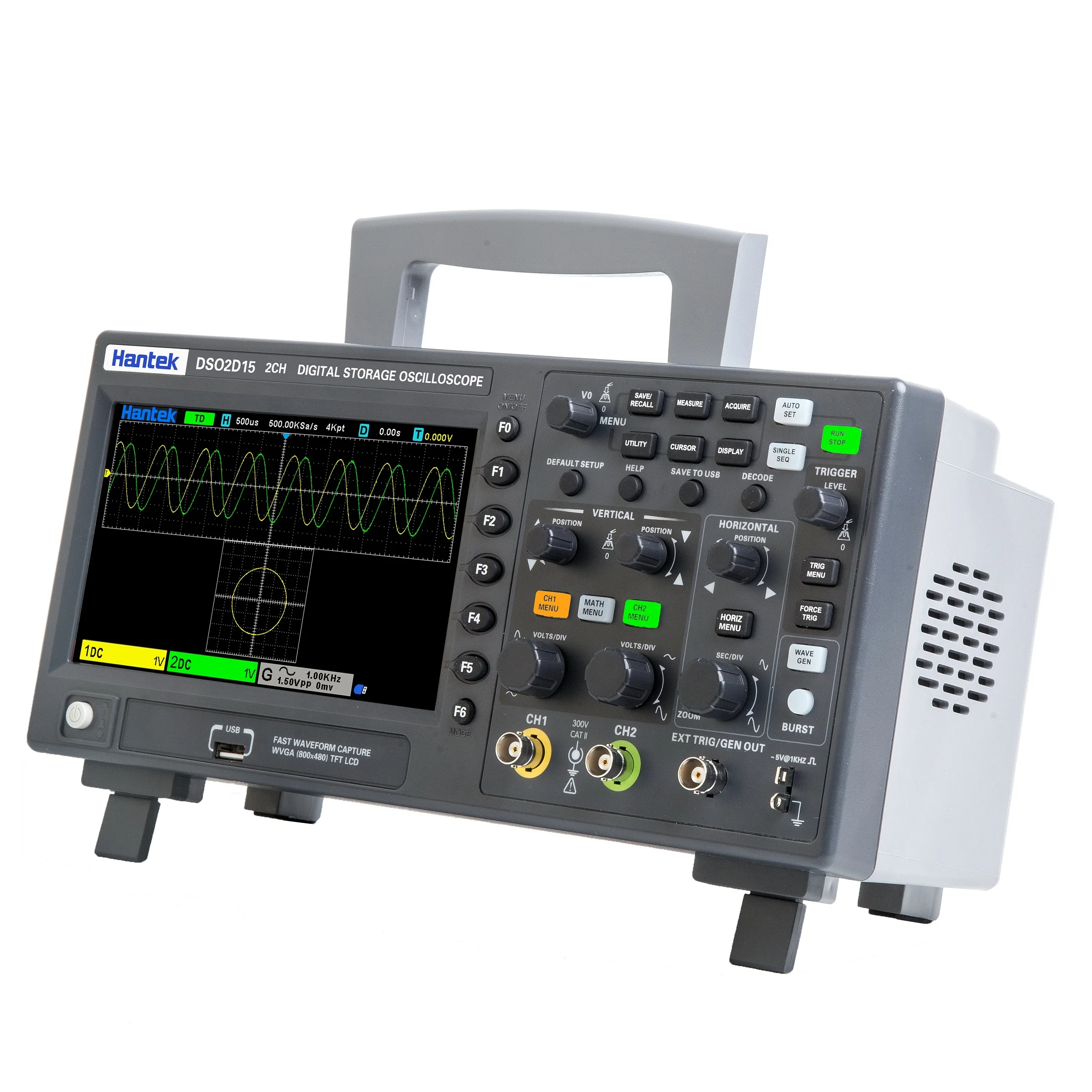

Особенности
1) 2 канала, оба канала соответственно контролируются независимыми узлами;
2)100 МГц, 150MHZanalog полоса пропускания канала;
3)1 GSa/s частота образцов в реальном времени;
4) глубина 8Mmemory;
5) вертикальный дальномер 2 мВ/див ~ 10 В/див;
6) Встроенный 1 CH5MHz генератор сигналов;
7) вертикальное разрешение: 8 бит;
8) триггер: кромка, ширина импульса, видео, наклон, сверхурочная работа, окно, узор, интервал, задержка, UART,LIN,CAN,SPI,IIC;
9) может декодировать и протокол анализа: RS232/UART, I2C, SPI, CAN, LIN
10) можно сохранить как несколько форматов данных, таких как Настройка, форма волны, форма сигнала, CSV, изображение;
11)5 бит цифровой измеритель напряжения и 6 бит аппаратный Индикатор Частоты функция;
12) 32 вида автоматических измерений со статистикой, статистикой в реальном времени maxmum, минимальными, стандартными отклонениями и т. д.;
13) 2 комплекта цифрового вольтметра;
14) поддерживает пороговое тестирование, бесплатные измерения на экране;
15) Богатый пульт дистанционного управления;

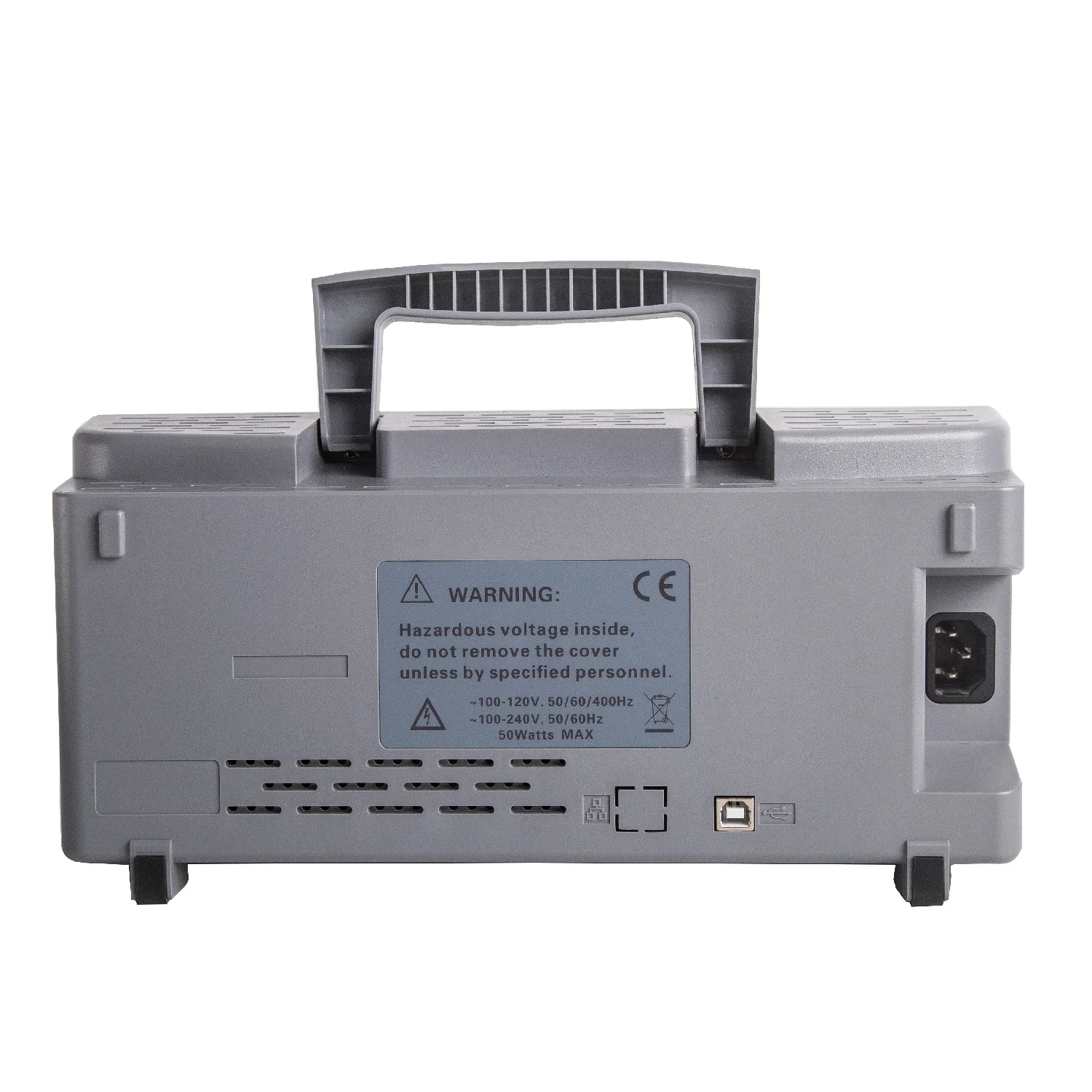

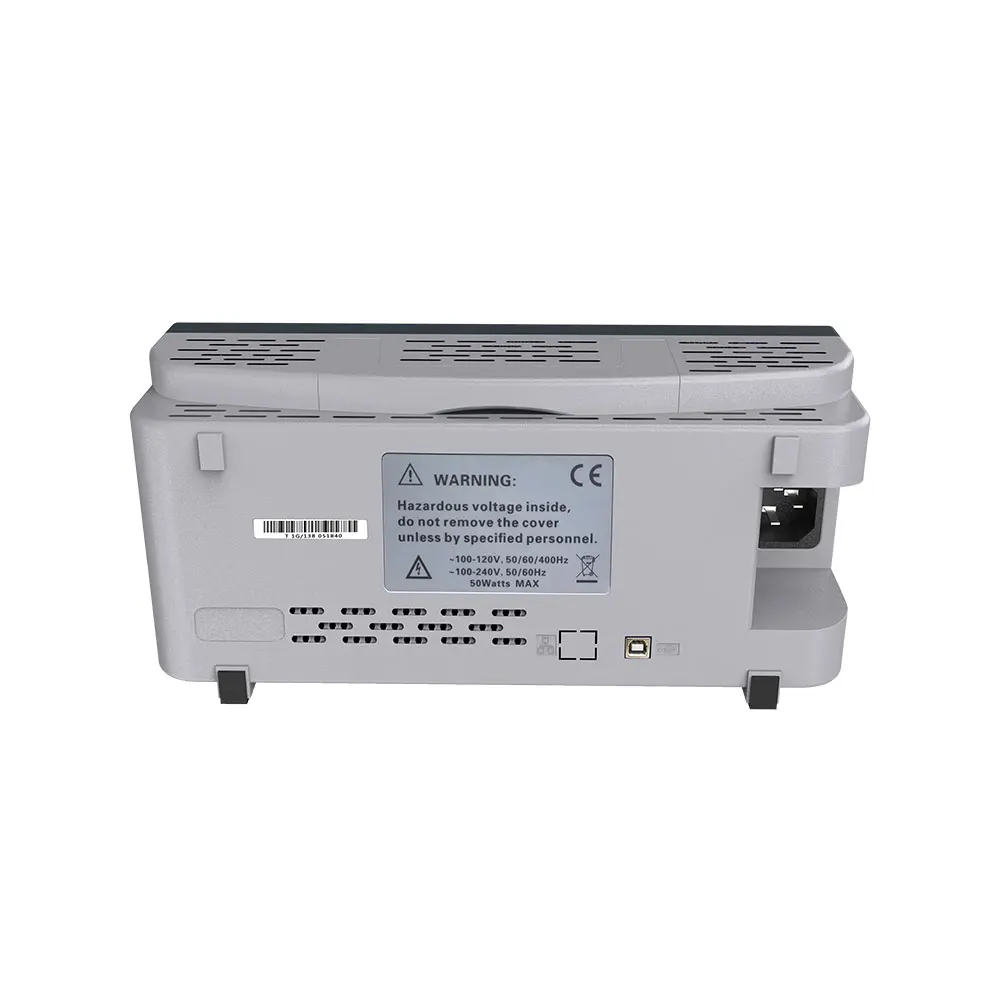

16) много внешних интерфейсов: хост USB/устройство.

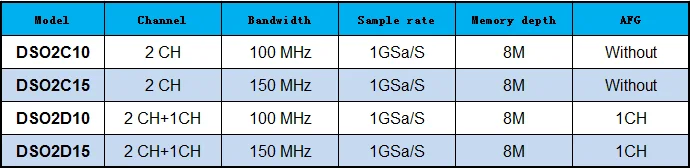

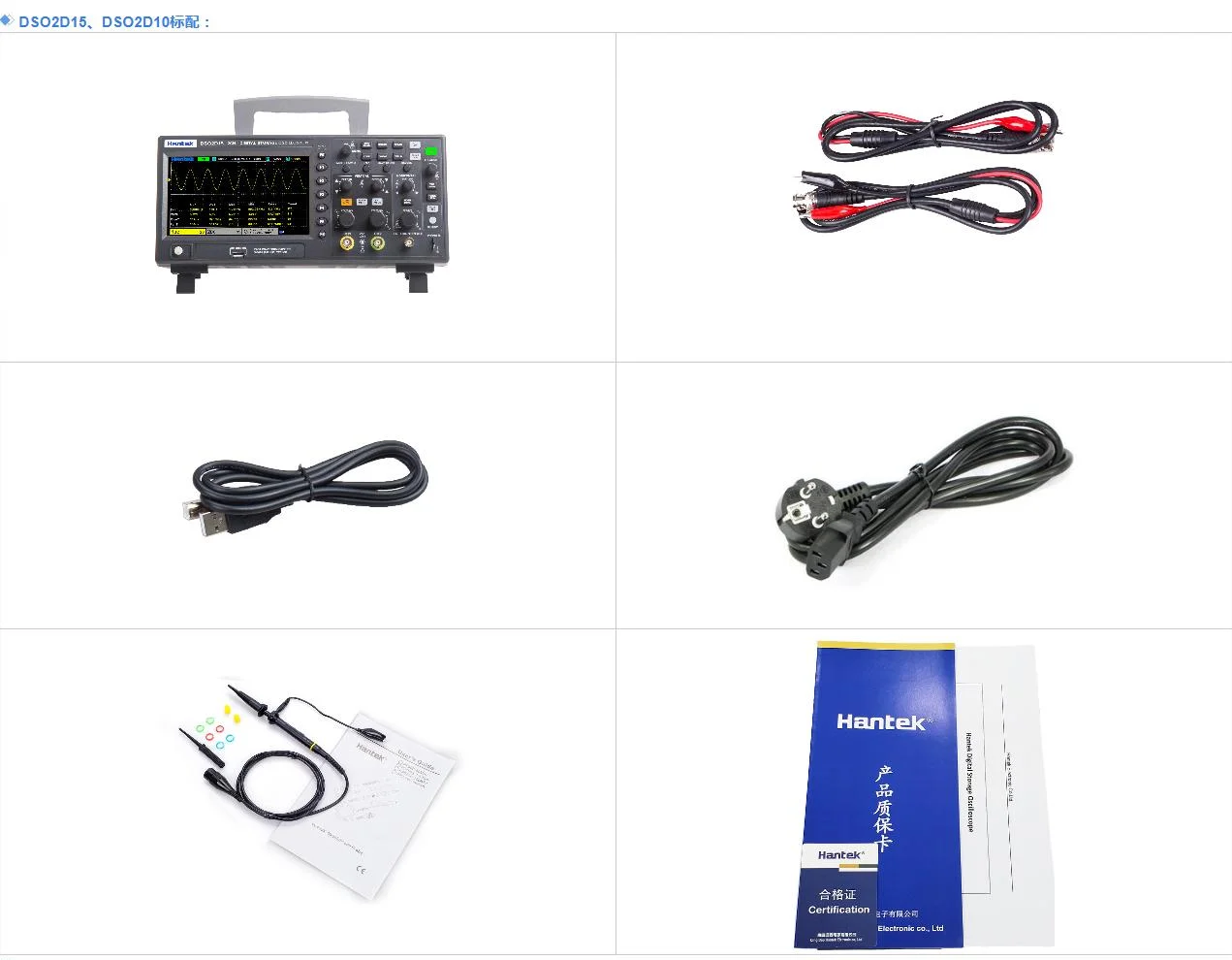

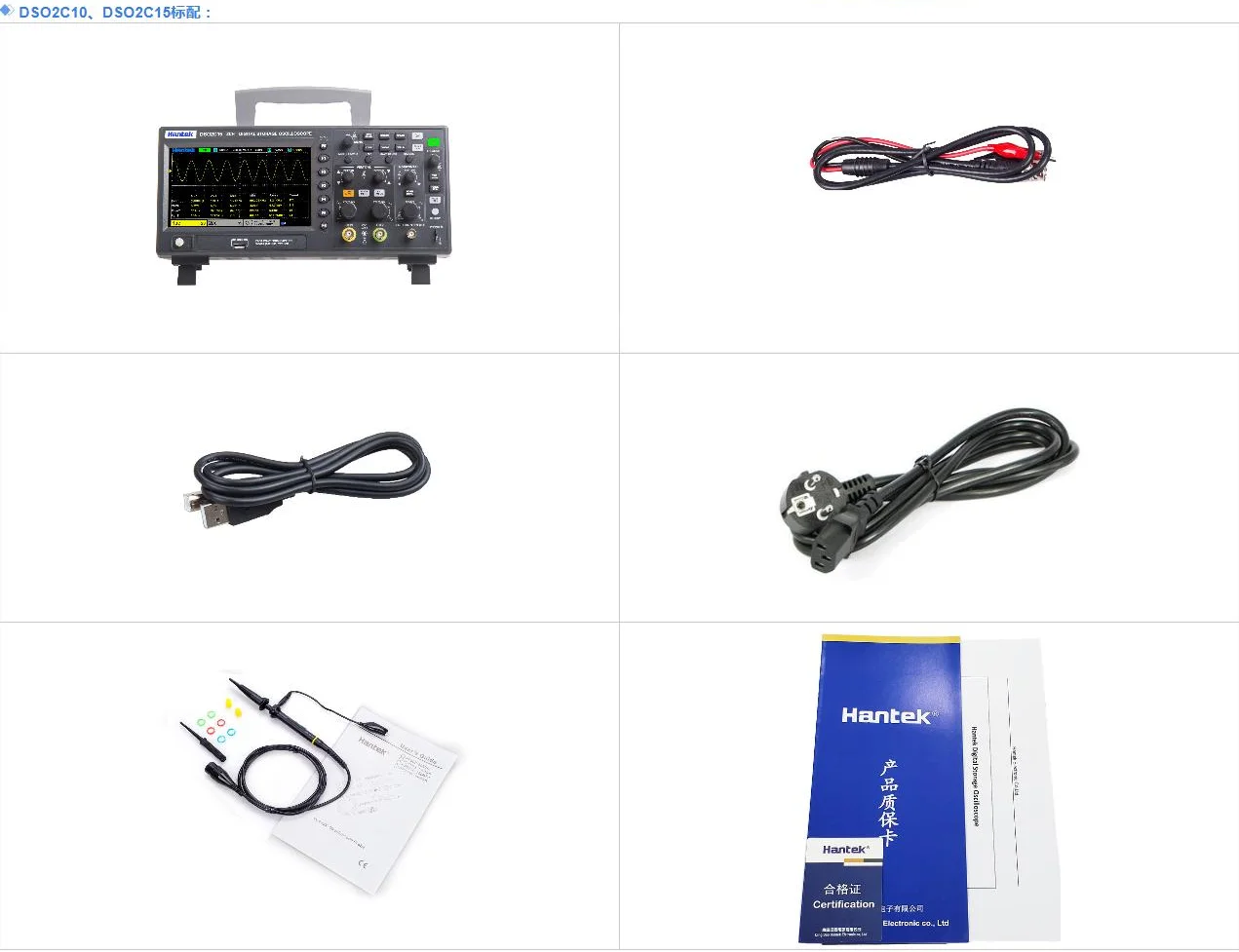

Примечание:DSO2C10 и DSO2C15 не имеют функции генератора сигналов!

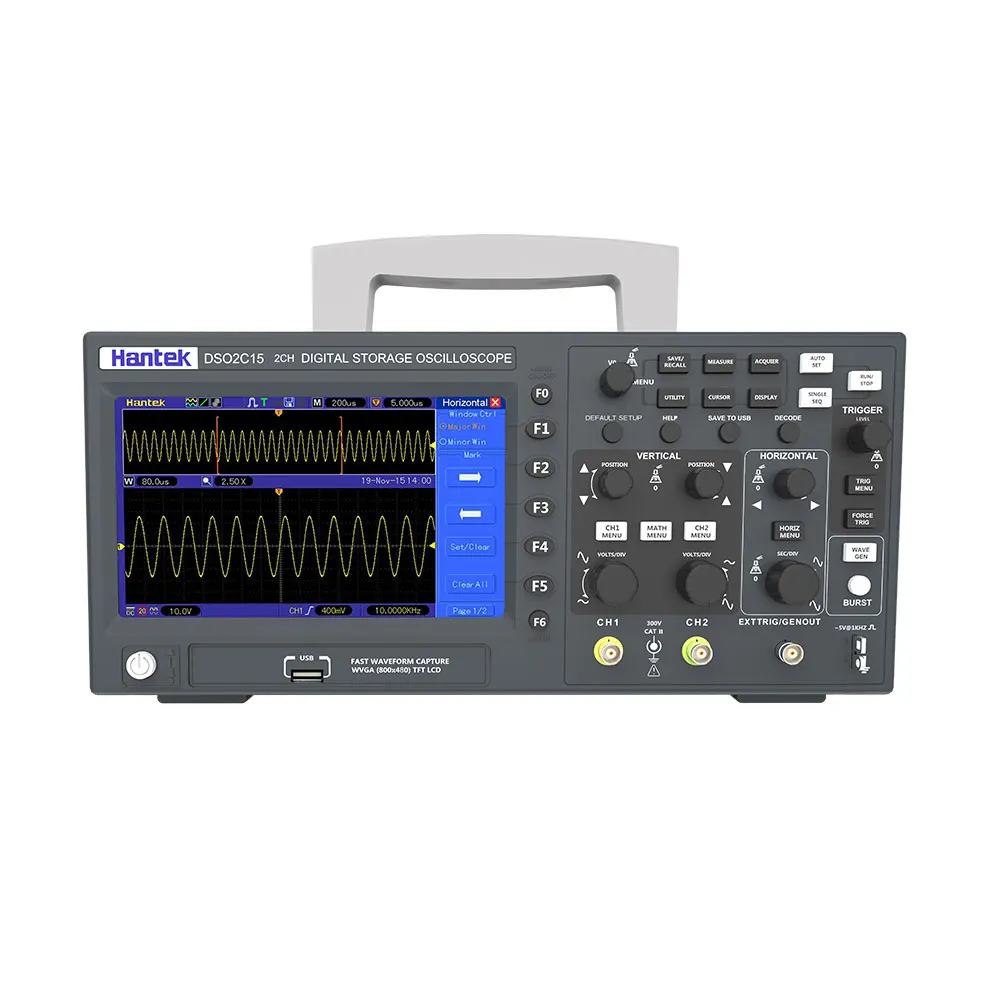

Модель
DSO2D15
DSO2D10
DSO2C15
DSO2C10
Полоса пропускания
150 МГц
100 МГц
150 МГц
100 МГц
Время подъема в положении BNC (типично)
2.3ns
3.5ns
2.3ns
3.5ns
Вертикальное разрешение
Разрешение 8 бит, eОбразцы каналов ach одновременно
Вертикальная чувствительность
2 мВ/деление до 10V/div
Диапазон смещения
2 мВ/деление на 20 мВ/div, ± 100mV; 50мв/div до 200 мВ/div, ± 1 м;
500mV/div до 2V/div, ± 10V 5V/div до 10V/div, ± с алюминиевой крышкой, 50В
Математическая операция
+, -, ×, ÷, FFT
FFT
Окно: прямоугольник, Hanning, Hamming, Blackman, Bartlett, Flattop
Ограничение полосы пропускания
20 МГц
Отклик басов (-3 дБ)
В положении BNC ≤ 10 Гц
Точность вертикального усиления
В режиме «нормирования» или «среднего», точность 10 В/див до 10 мВ/див составляет ± 3%;
В режиме «нормирования» или «среднего», точность 5мв/див до 2МВ/див составляет ± 4%
Точность смещения постоянного тока
± 0,1 div ± 2 мВ ± 1% офсетная печать соотношение цена/качество
Повторяемость измерения напряжения, средний режим сбора
В рамках одной и той же настройки и окружающей среде, ≥ 16 сигналов отбираются, △V какого-либо два Средние: ±(3% ×value + 0,05 div)
Примечание: пропускная способность уменьшается до 6 МГц при использовании зонда 1X
Триггер
Тип триггера
Кромка, ширина импульса, видео, наклон, сверхурочная работа, окно, узор, интервал, задержка, UART,LIN,CAN,SPI,IIC
Диапазон уровня триггера
± 5 делений от центра экрана
Режим запуска
Авто, общее, одиночное
Уровень
CH1 ~ CH2
± 4 деления от центра экрана
EXT
0 ~ 3,3 В
Диапазон Holdoff
8ns ~ 10s
Точность уровня срабатывания
CH1 ~ CH2
0,2 div×volts/div в ± 4 делений от центра экрана
EXT
± (Набор значений × 6% + 40мв)
Триггер кромки
Наклон
Поднимающийся край, опускающийся край, поднимающийся или опускающийся край
Источник сигнала
CH1, CH2, EXT
Триггер ширины импульса
Полярность
Положительная полярность, отрицательная полярность
Состояние (когда)
<, >, !=, =
Источник сигнала
CH1 ~ CH2,
Диапазон ширины импульса
8ns ~ 10s
Точность
8ns
Триггер видео
Стандарт сигнала
NTSC, PAL
Источник сигнала
CH1 ~ CH2
Синхронизация
Сканирующая линия, номер линии, нечетное поле, даже поле, все поле
Спусковой механизм
Наклон
Подъем, осень
Состояние (когда)
<, >, !=, =
Источник сигнала
CH1 ~ CH2
Диапазон времени
8ns ~ 10s
Точность
8ns
Триггер сверхурочной работы
Источник сигнала
CH1 ~ CH2,
Полярность
Положительная полярность, отрицательная полярность
Диапазон времени
8ns ~ 10s
Точность
8ns
Триггер окна
