☆ Описание

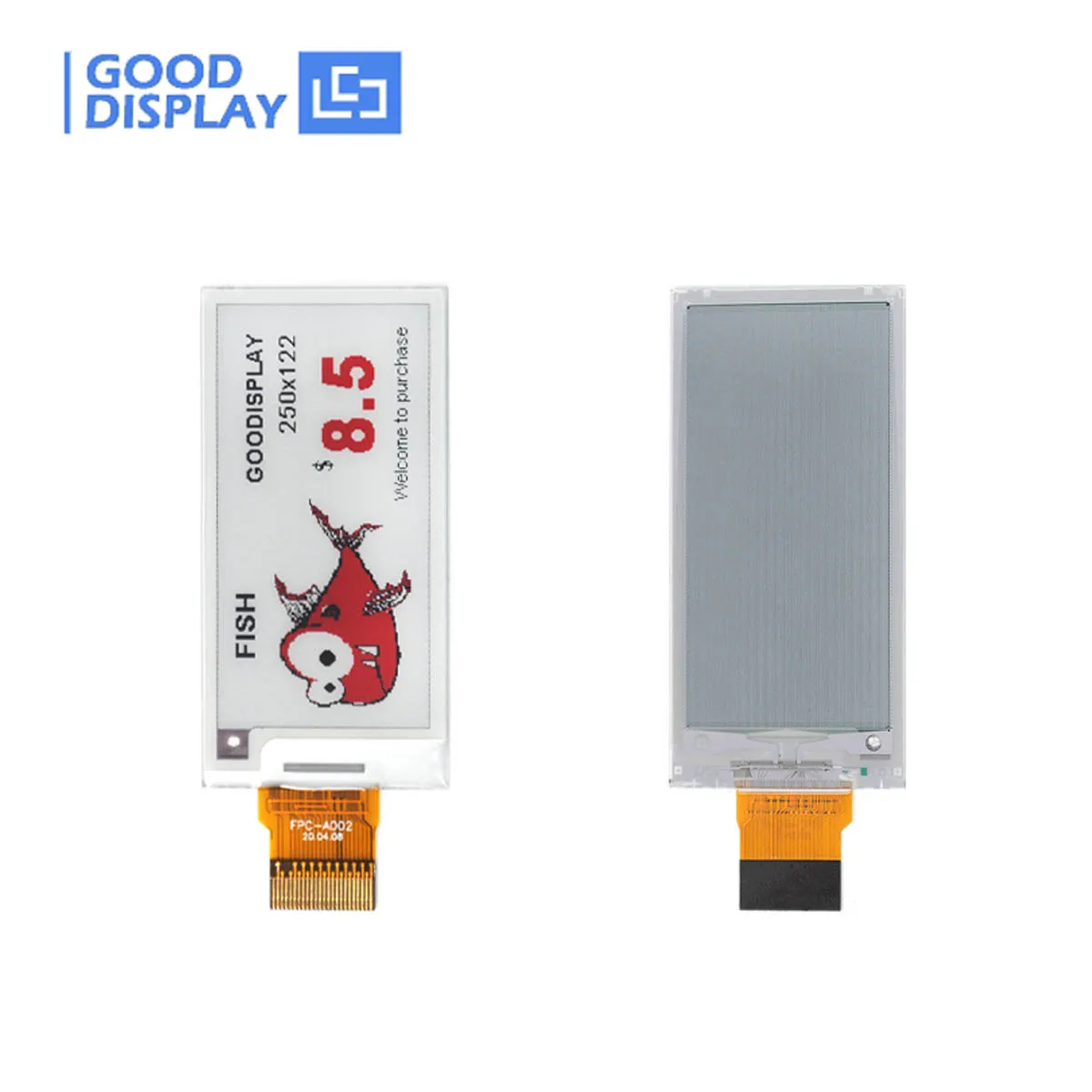

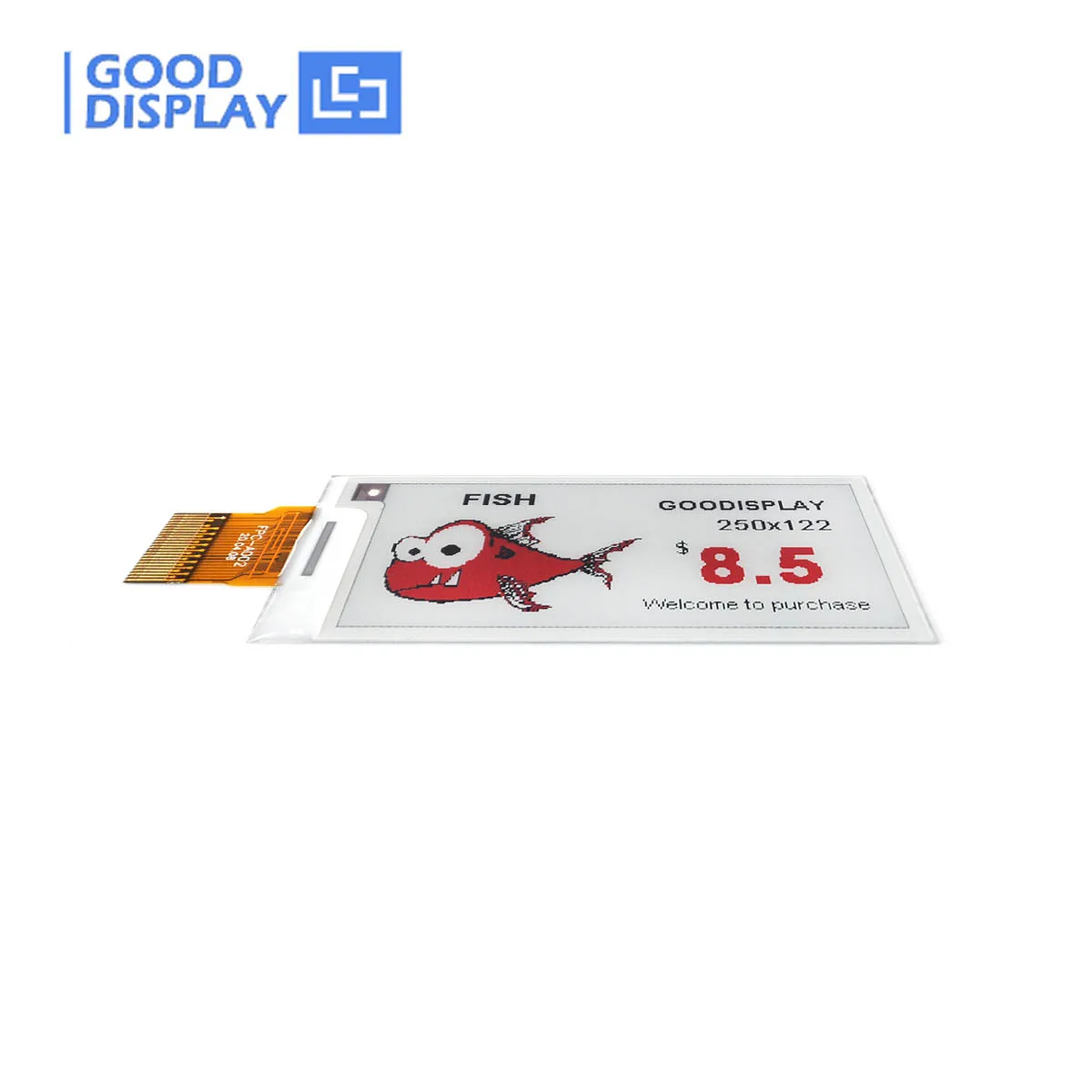

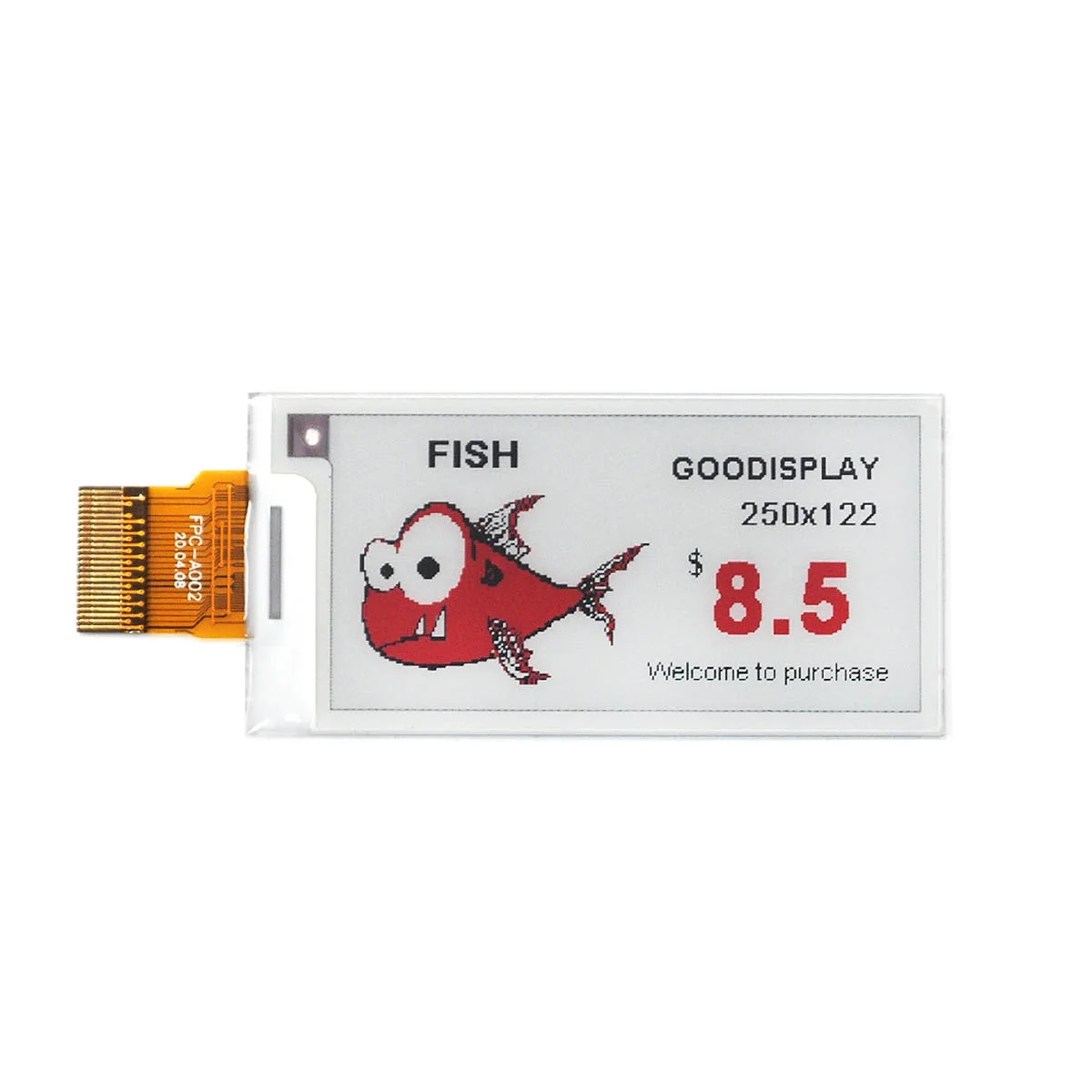

Это Набор разработчика с 2,13 дюймовым цветным дисплеем e-ink с разрешением 250x122, SPI интерфейсом, и дисплей способен отображать изображения с черным, белым и красным содержанием. Ваше изображение удерживает неограниченный срок без питания-Установите изображение, а затем выключите питание. Как только эти электронные бумажные модули будут обновлены, они не требуют какого-либо питания и могут быть полностью отключены, и содержимое будет оставаться на дисплее бесконечно. Этот цветной экран e-ink GDEY0213Z98 идеально подходит для устройств с низким энергопотреблением, работающих на солнечной энергии или батареях.
Этот комплект разработки предназначен для отображения электронной бумаги SPI, чтобы помочь пользователям начать строительство нашего дисплея электронной бумаги с предоставленным исходным кодом для создания более дифференцированных решений. К нему Добавлены функции последовательного порта USB и светодиодный светильник и т. Д. Он также поддерживает обновление непосредственно с помощью компьютера.Мы можем предоставить код образца и таблицу данных: www.good-display.com/product/392.htmlИспользуйте наше бесплатное программное обеспечение для электронной бумаги, чтобы подготовить изображение растровой карты для этого дисплея
* Этот модуль дисплея e-ink не поддерживает частичные обновления
☆ Посылка

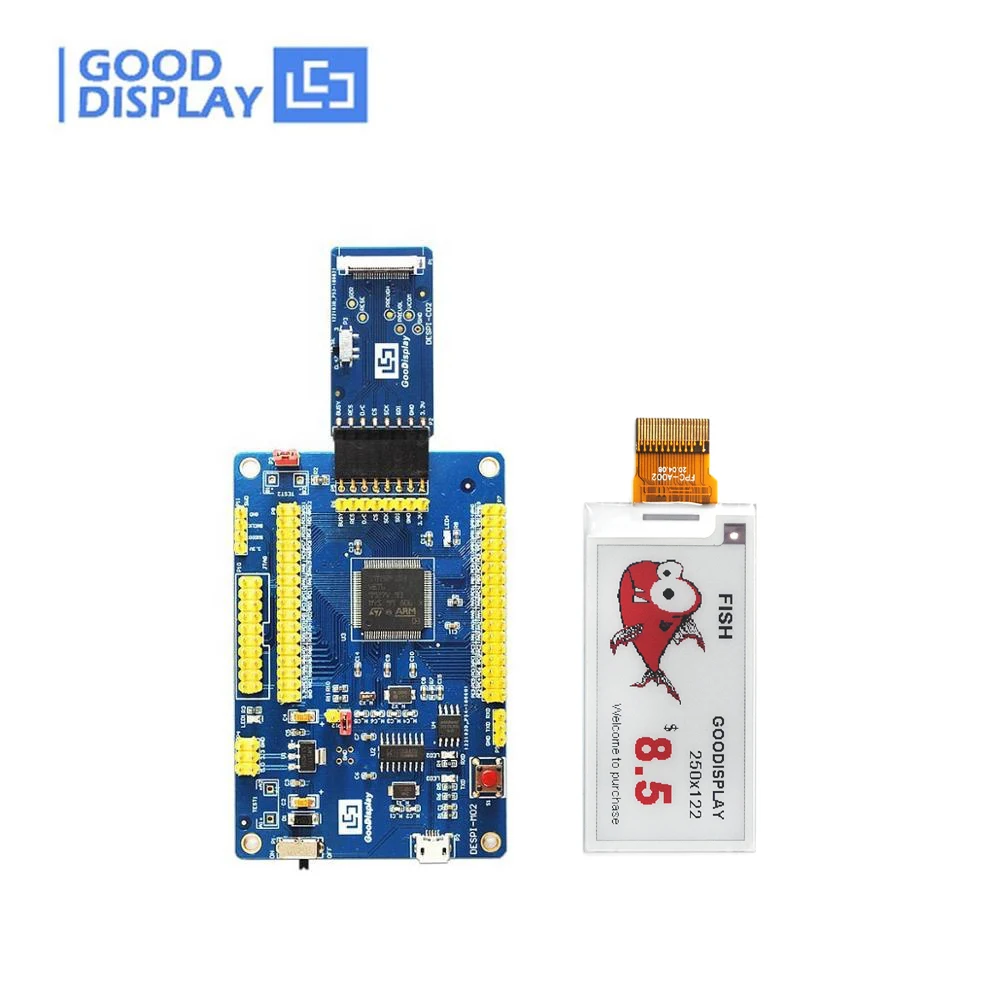

1) 2,13 дюйма E-Ink SSD1680 черный белый красный цвет SPI STM32 EPD * 2 шт

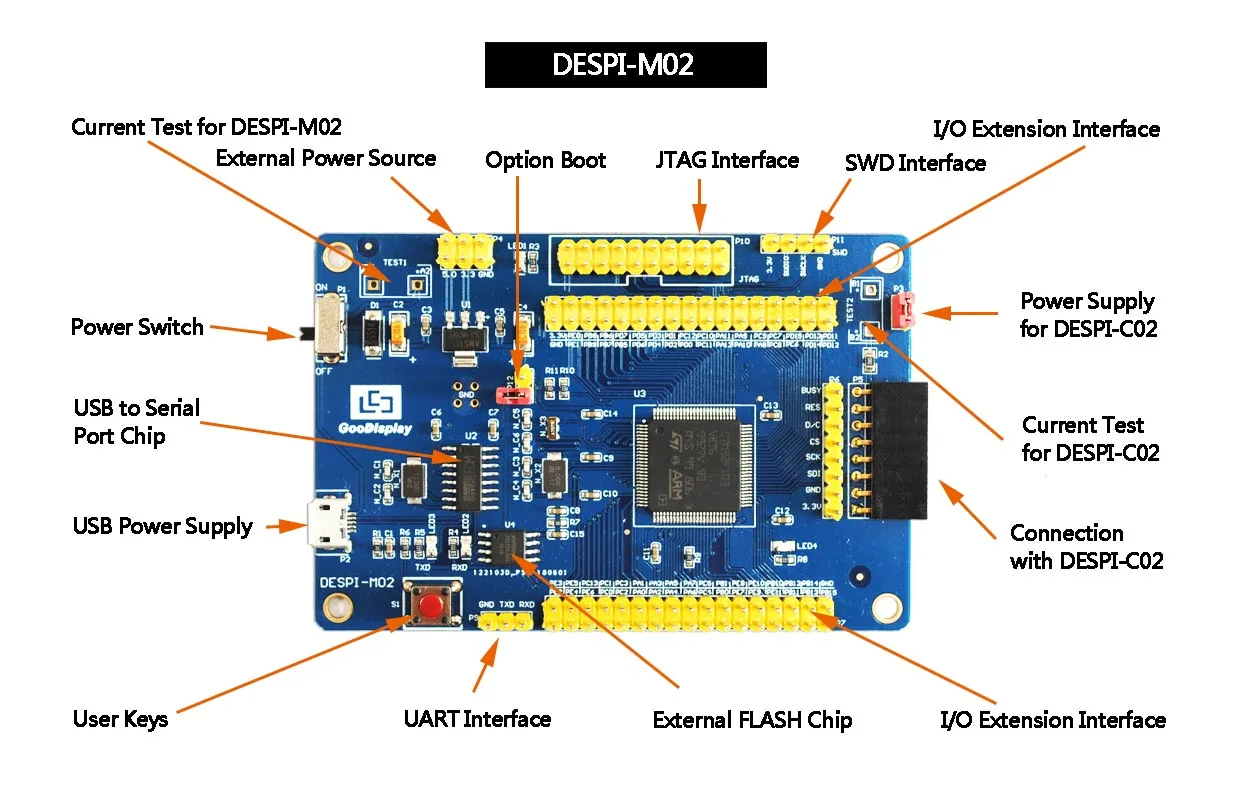

2) плата для вождения DESPI-M02 * 1 шт.

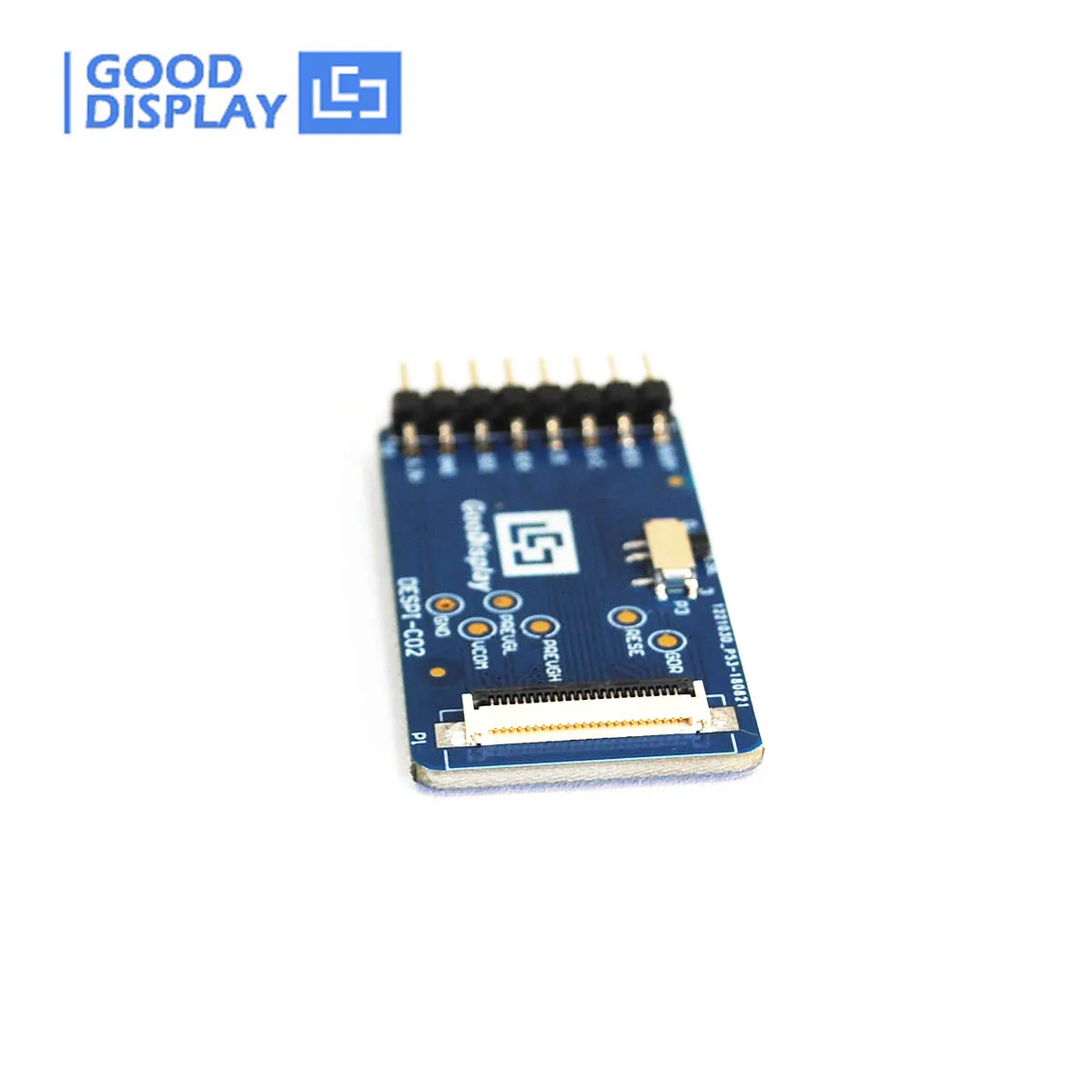

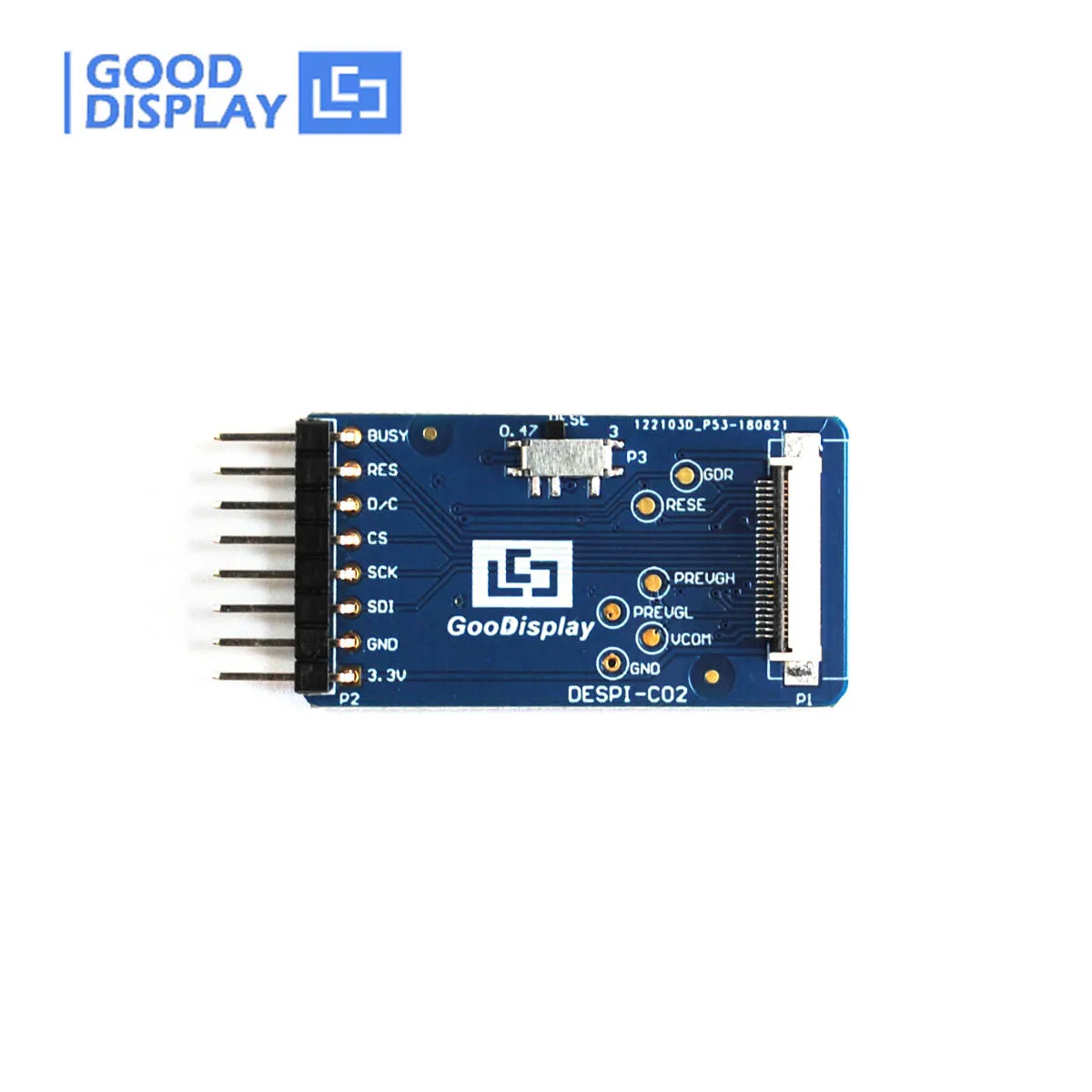

3) плата разъема DESPI-C02 * 1 шт.
4) usb-кабель * 1 шт.
5) разъем FPC * 2 шт.
☆ Основные параметры
Номер детали
GDEY0213Z98
Тип
Точечная матрица
Размер
2,13 дюйма
IC
SSD1680
Разрешение
250x122

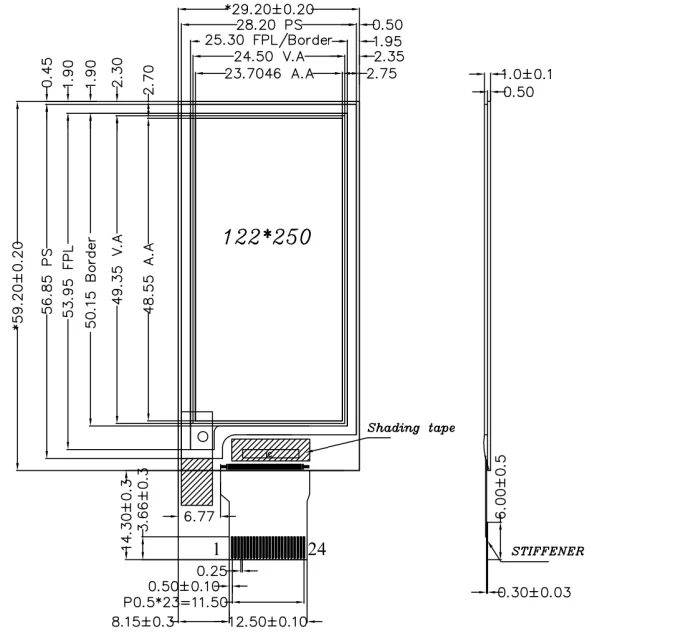

Размер контура (мм)
59.2x29.2x1.0
Активный Размер (мм)
48.55x23.7046
Шаг пикселей (мм)
0.1943x0.1942
Рабочая температура.
0 ℃ ~ 40 ℃
Температура хранения.
-25 ℃ ~ 70 ℃
Соединитель

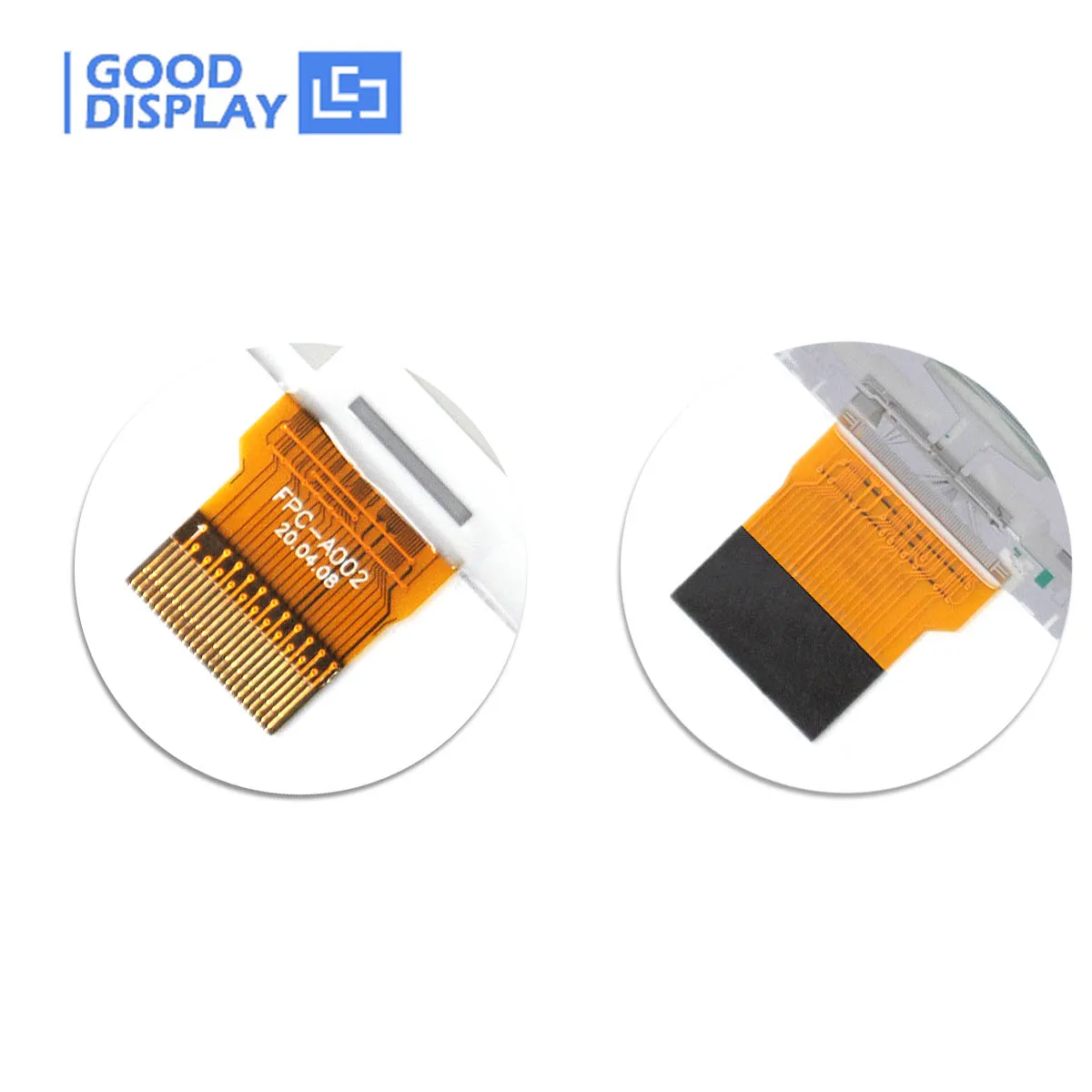

24 Pin FPC
Макс. Оттенки серого
2.
Цвет
Черный, белый, красный
Интерфейс
SPI
Полное обновление (ы)
14
Потребляемая мощность обновления (мВт)
5,4
Потребляемая мощность в режиме ожидания (мВт)
0,003
Номер детали
DESPI
Платформа
STM32
Функция
Дисплей для электронной бумаги
Подходящий размер
1,54 '', 2,04'', 2,13 '', 2,6'', 2,7 '', 2,9'', 3,71 '',4,2 '', 5,83'', 7,5''
Интерфейс
Usb-порт
Вход питания
DC5V
Характеристика
Полное обновление/частичное обновление
Уровень градаций серого
Макс 4 шкалы серого
Рабочая температура.
0 ℃ ~ 50 ℃
Рекомендуемый инструмент
Keil 4
Пример кода
Доступно
☆ Для жестких дисков
● DESPI (STM32 платформа/универсальная)
☆ Для рисования
![](https://ae01.alicdn.com/kf/Hc5de4bc264a54ba9bbcc27c16fe28678X.jpg_.webp)
![](https://ae01.alicdn.com/kf/H9ae94e3aebb44361a3d3244a8723838b8.jpg_.webp)
☆ Другой продукт
GDEY0213Z98

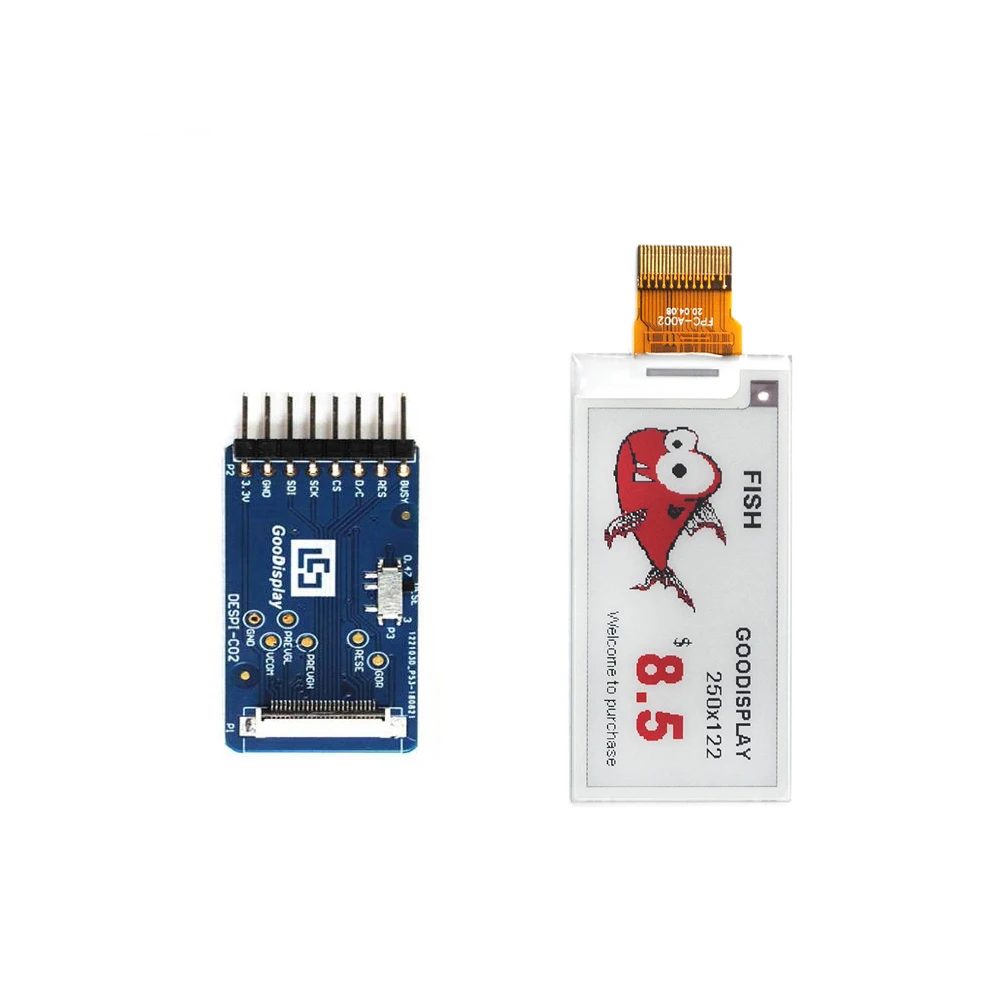

С DESPI-C02 (соединительная плата)
☆ Свяжитесь с нами
![](https://ae01.alicdn.com/kf/H9ea15df58ee0448496ee656f5cda5ae9e.jpg_.webp)
-
Active Area(mm)48.55x23.7046
-
Full Refresh(s)14
-
ICSSD1680
-
InterfaceSPI
-
Operating Temp.0℃~40℃
-
Resolution250x122
-
Size2.13 inch
-
Вес логистики0.500
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаgoodisplay
-
Номер моделиGDEY0213Z98+DESPI
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)9
-
Размер логистики - длина (см)24
-
Размер логистики - ширина (см)17
-
СертификацияЕвропейский сертификат соответствия
-
ТипПромышленный монитор
-
УпаковкаДа
-
ЦветRED
