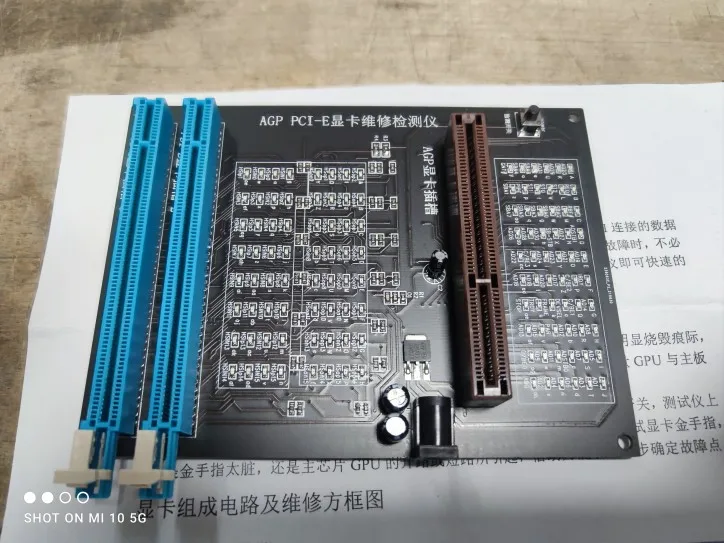

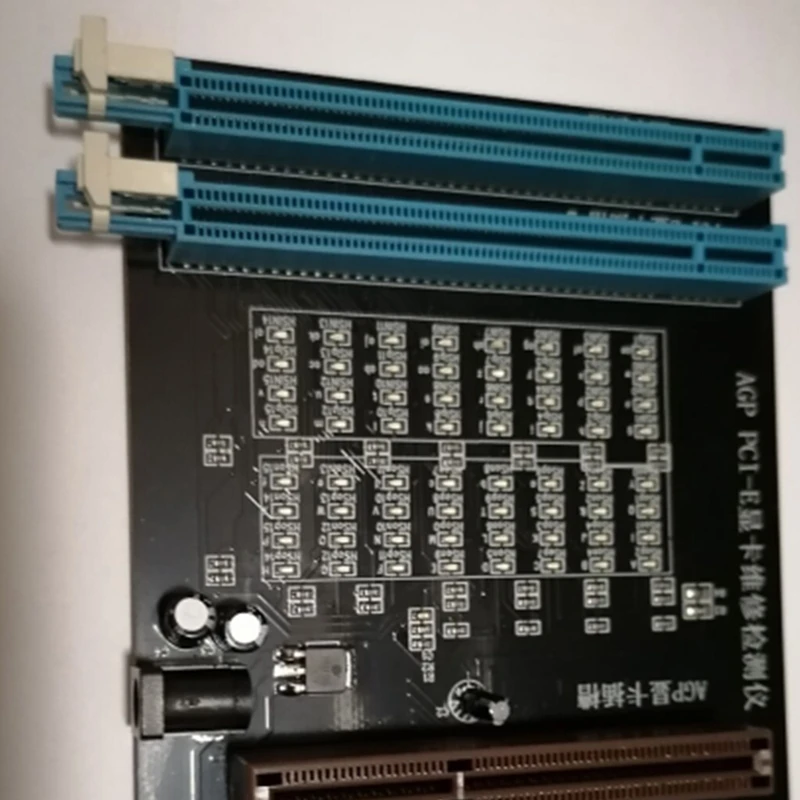

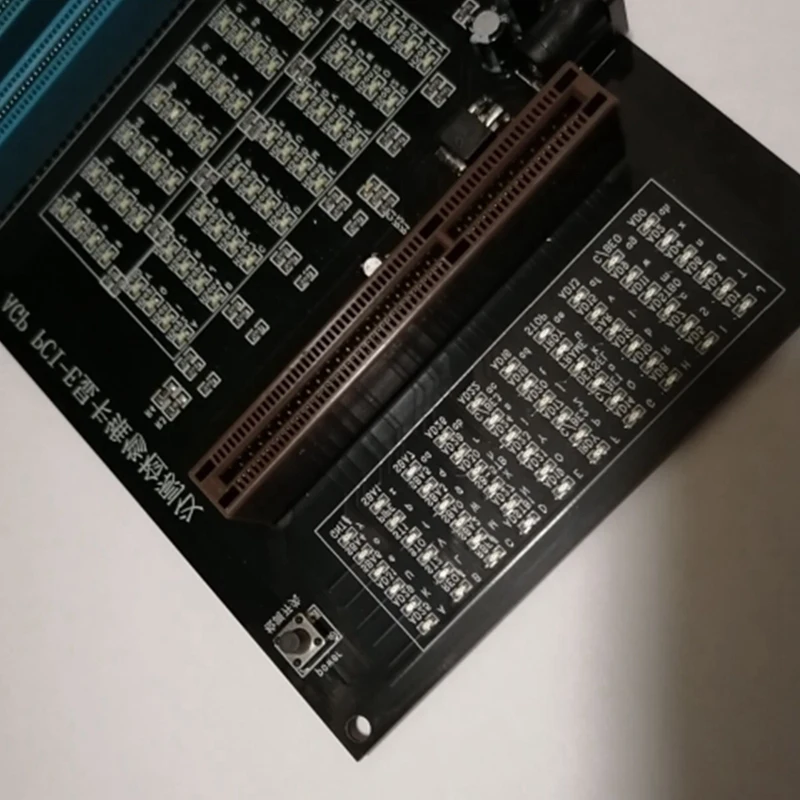

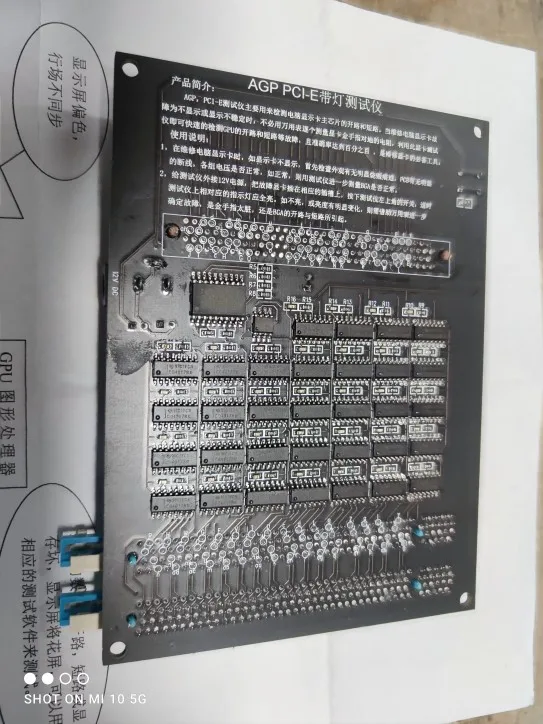

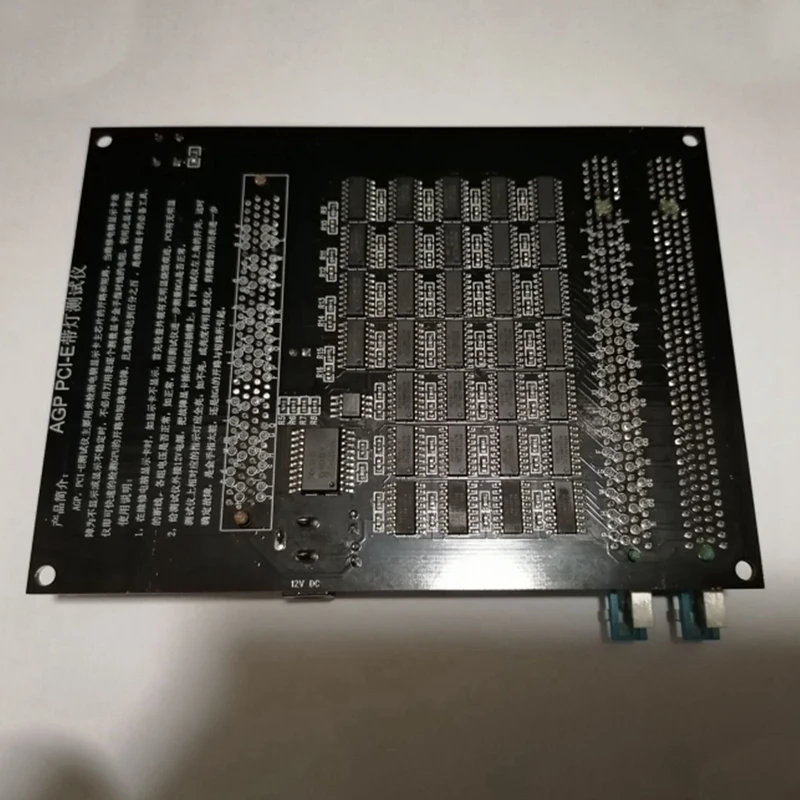

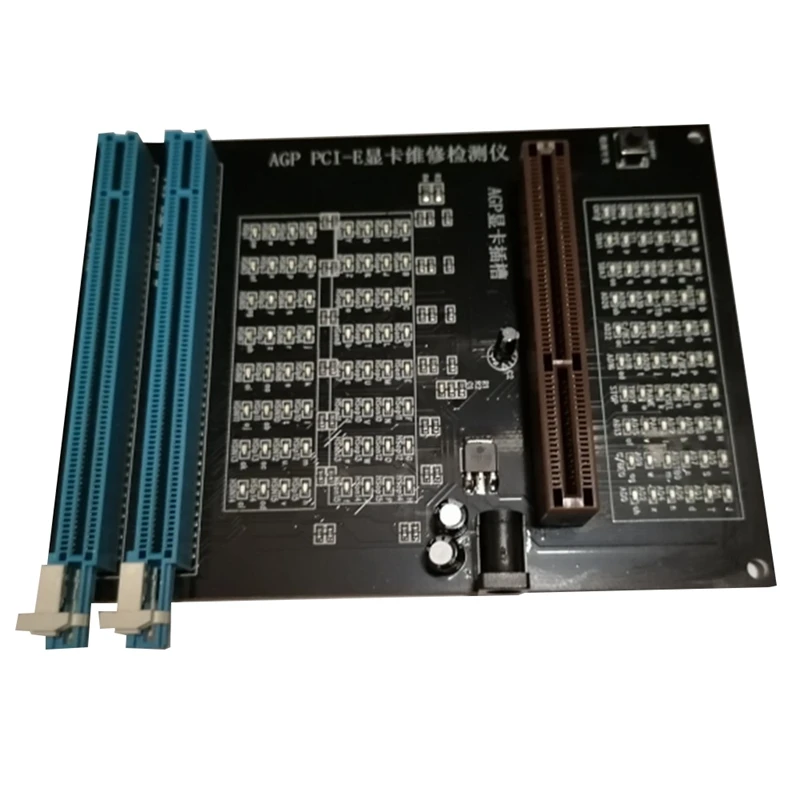

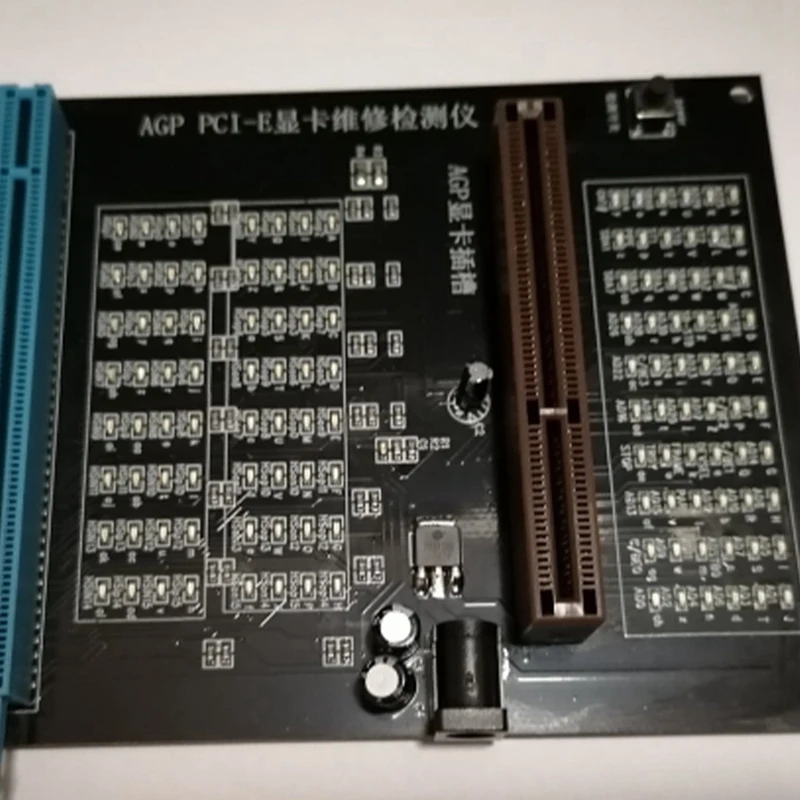

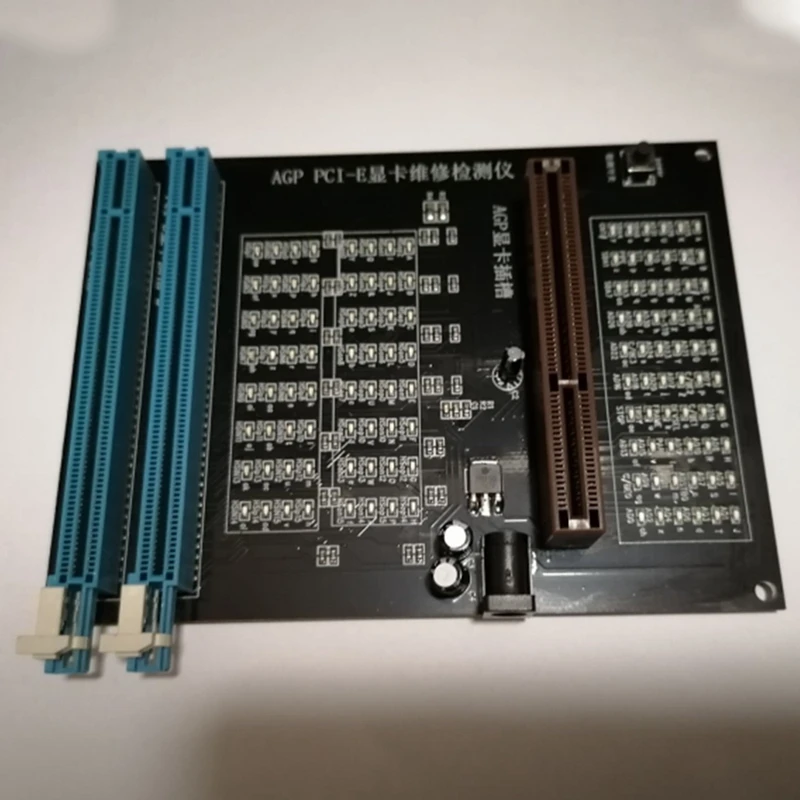

Тестер ПК AGP PCI-E X16, двухцелевой измеритель разъема, диагностический инструмент для карт и видеокарт

1. AGP, PCI-E тестер в основном используется для тестирования открытого замыкания и короткого замыкания шины данных, соединяющей процессор микросхемы компьютерной карты изображения и материнскую плату PCI на землю2. При ремонте неисправностей карты изображения компьютера, таких как неотображение, размытый или нестабильный дисплей, нет необходимости использовать мультиметр для измерения интерфейса шины PCI между картой изображения золотым пальцем и материнской платой по одному. Этот тестер карты изображения может быстро обнаруживать разомкнутую цепь и сбой короткого замыкания ЦП, с 100% точностью, является стоящим инструментом для ремонта карт изображения.3. При ремонте карты изображения компьютера, если карта дисплея не отображается, экран размыт и т. Д., сначала проверьте внешний вид для очевидных ожогов, независимо от того, является ли PCB очевидно отключен, И является ли Напряжение каждой группы нормальным. Если это нормально, используйте тестер для дальнейшего измерения процессора, является ли кабель передачи данных, подключенный к интерфейсу PCI материнской платы нормальным.4. Добавьте источник питания 12 В к тестеру, вставьте карту неисправности в соответствующий разъем, нажмите кнопку нажатия в правом верхнем углу, соответствующий индикатор на тестере должен быть включен, если он не включен или не мигает, яркость значительно изменится, Или из-за открытой цепи или короткого замыкания центрального процессора, используйте универсальный счетчик для дальнейшего определения точки неисправностиЦвет: черныйМатериал: PCBПосылка:1 * PCI-E диагностическая картаТолько вышеуказанная посылка, другие товары не включены.Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
